(完整word)初中物理常见电路故障类型及原因分析
初中物理教学中的电路故障分析
初中物理教学中的电路故障分析一、引言在初中物理教学中，电路故障分析是一个重要的知识点。
电路故障是学生在日常生活中可能会遇到的问题，因此，掌握电路故障分析的方法对于学生来说非常重要。
本文将探讨初中物理教学中的电路故障分析，包括故障类型、故障原因以及如何进行故障排除。
二、电路故障类型1.断路电路中某处断开，导致电路中无电流通过，用电器不能工作。
2.短路用导线直接或间接将用电器两端连接起来，导致电路中电流过大，烧坏导线或电源。
3.接触不良电路中某处因某种原因导致接触不良，使电路中电流减小或消失。
三、电路故障原因1.电源故障电源内部故障可能导致电压不稳定或输出电流减小，从而影响电路的正常工作。
2.导线故障导线破损、老化、接触不良等原因可能导致电路短路或断路。
3.用电器故障用电器内部故障可能导致电器元件损坏、接触不良等问题，从而影响电路的正常工作。
4.连接处故障连接处松动、氧化等原因可能导致接触不良，从而影响电路的正常工作。
四、如何进行电路故障排除1.观察法观察电路的外观是否有异常，如导线破损、老化等。
同时，观察用电器是否正常工作，如灯是否亮、电机是否转动等。
观察法是进行电路故障排除的基础。
2.测量法使用万用表等测量仪器测量电路中的相关参数，如电压、电流等。
通过测量参数的变化，可以判断出电路的故障原因。
3.排除法逐步排除可能导致电路故障的原因，如先排除电源故障，再排除导线故障等。
通过逐步排除，最终找到导致电路故障的根本原因。
4.替换法使用正常的部件或导线替换怀疑有问题的部件或导线。
如果替换后电路正常工作，则说明原来的部件或导线有问题。
替换法是一种快速有效的电路故障排除方法。
五、总结在初中物理教学中，电路故障分析是一个重要的知识点。
学生应该掌握电路故障的类型和原因，并学会如何进行电路故障排除。
通过观察法、测量法、排除法和替换法等多种方法，学生可以快速有效地找到并解决电路故障。
在教学过程中，教师应当注重培养学生的实践能力，鼓励学生动手操作，亲身感受电路故障排除的过程，从而提高学生对物理知识的理解和应用能力。
(完整word版)初三物理电路故障分析
电路故障分析（一)电压表、电流表固定测试以下图所示的电路图为例，从电压表的示数着手，可以得到如下所示的故障分析表：说明：①由于电压表和灯L1并联,所以L1所在的支路不在干路之列。
②当电压表串联接入电路中时，因电压表的电阻远远大于灯泡的电阻，根据串联电路的分压作用,电压表两端的电压也将远远大于灯泡的电压，一般认为等于电源电压.③上表中没有考虑电压表和电流表坏了的情况。
从表中可以看出,不同的故障对应有不同的现象，所以我们可以根据外在的现象来判断内在的故障。
在用上表来解题时，重要的是理解原因和现象的因果关系而不是死记硬背。
例1:在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在“0”刻度不动，电压表指针则有明显偏转，该电路中的故障可能是（)A．电流表坏了B．灯泡Ｌ1的灯丝断了C．两个灯泡都断路D．灯泡Ｌ2的灯丝断了【分析】“电压表指针则有明显偏转"意指电压表的示数已等于电源电压,再结合“灯不亮、电流表的指针几乎指在‘0’刻度不动"的现象，可知此故障的原因应为表中的第5种情况。
故选D。
例2．如图,由于电路中有一处发生故障，导致电压表的示数为0，则下列关于电路故障的说法中正确的是A．一定是灯泡L1短路 B．可能是灯泡L1开路C．可能是灯泡L2短路D．可能是灯泡L2开路( )【分析】由表中可知,“电压表示数为0”应有三种可能性,故不应选A而应选D。
（二）电压表移动测试解此类故障题的关键是要理解：当电压表的示数不为0时,一定有电流流进电压表(尽管这股电流非常小)，进而可以推断出“干路不断”；反之，若电压表示数为０，则在流经电压表的支路上肯定存在断路现象。
我们可以用下面的流程图来体现这层意思。
电压表有示数→ 一定有电流流进电压表→ 干路不断例3．两盏电灯串联如图所示，电源电压是6伏.闭合开关以后，电灯不亮,导线都是好的.用电压表测A、B 间和B、C间的电压都是0，而测得C、D间的电压是6伏。

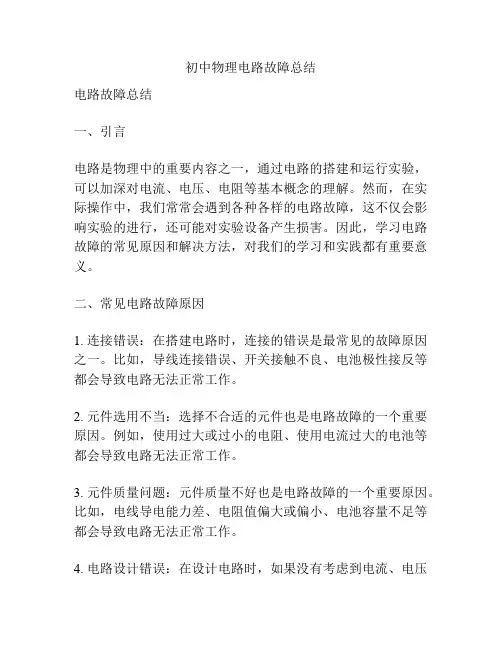

初中物理电路故障总结
初中物理电路故障总结电路故障总结一、引言电路是物理中的重要内容之一，通过电路的搭建和运行实验，可以加深对电流、电压、电阻等基本概念的理解。
然而，在实际操作中，我们常常会遇到各种各样的电路故障，这不仅会影响实验的进行，还可能对实验设备产生损害。
因此，学习电路故障的常见原因和解决方法，对我们的学习和实践都有重要意义。
二、常见电路故障原因1. 连接错误：在搭建电路时，连接的错误是最常见的故障原因之一。
比如，导线连接错误、开关接触不良、电池极性接反等都会导致电路无法正常工作。
2. 元件选用不当：选择不合适的元件也是电路故障的一个重要原因。
例如，使用过大或过小的电阻、使用电流过大的电池等都会导致电路无法正常工作。
3. 元件质量问题：元件质量不好也是电路故障的一个重要原因。
比如，电线导电能力差、电阻值偏大或偏小、电池容量不足等都会导致电路无法正常工作。
4. 电路设计错误：在设计电路时，如果没有考虑到电流、电压等相关参数，或者忽略了电路的耐受能力，也会导致电路故障的发生。
三、常见电路故障解决方法1. 仔细检查连接：当电路无法工作时，首先要仔细检查电路的连接是否正确。
特别是导线的连接，要确保接触良好、无松动现象。
2. 验证元件选用是否合适：当电路无法工作时，可以考虑更换元件。
首先，可以检查电阻的阻值是否适合，如果阻值太大或太小，可以更换合适的电阻。
其次，可以检查使用的电池是否合适，如果电流过大或过小，可以选择适当的电池。
3. 注意元件的质量问题：在购买元件时，要选择质量较好的产品。
尤其是导线、电阻等常用元件，要确保质量可靠，以减少电路故障的发生。
4. 优化电路设计：在实验中，要注意电路的合理设计。
合理选择元件参数、合理分配电流和电压、考虑电路的耐受能力等，都能减少电路故障的发生。
四、电路故障的处理流程1. 异常现象观察：当电路无法正常工作时，首先要观察异常现象，比如有无电流通过、有无电压输出等。
2. 问题定位：根据观察到的异常现象，可以初步判断故障可能出现在哪个部位，比如电源供应、导线连接等。

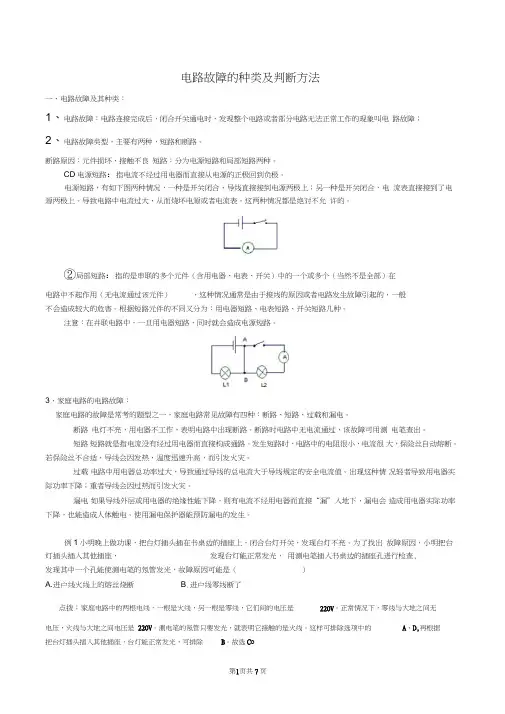

(完整)初中物理电路故障分析方法
电路故障的种类及判断方法一、电路故障及其种类：1、电路故障：电路连接完成后，闭合开关通电时，发现整个电路或者部分电路无法正常工作的现象叫电路故障；2、电路故障类型，主要有两种，短路和断路。
断路原因：元件损坏、接触不良短路：分为电源短路和局部短路两种。
CD电源短路：指电流不经过用电器而直接从电源的正极回到负极。
电源短路，有如下图两种情况，一种是开关闭合，导线直接接到电源两极上；另一种是开关闭合，电流表直接接到了电源两极上。
导致电路中电流过大，从而烧坏电源或者电流表。
这两种情况都是绝对不允许的。
②局部短路：指的是串联的多个元件（含用电器、电表、开关）中的一个或多个（当然不是全部）在电路中不起作用（无电流通过该元件），这种情况通常是由于接线的原因或者电路发生故障引起的，一般不会造成较大的危害。
根据短路元件的不同又分为：用电器短路、电表短路、开关短路几种。
注意：在并联电路中，一旦用电器短路，同时就会造成电源短路。
3、家庭电路的电路故障：家庭电路的故障是常考的题型之一，家庭电路常见故障有四种：断路、短路、过载和漏电。
断路电灯不亮，用电器不工作，表明电路中出现断路。
断路时电路中无电流通过，该故障可用测电笔查出。
短路短路就是指电流没有经过用电器而直接构成通路。
发生短路时，电路中的电阻很小，电流很大，保险丝自动熔断。
若保险丝不合适，导线会因发热，温度迅速升高，而引发火灾。
过载电路中用电器总功率过大，导致通过导线的总电流大于导线规定的安全电流值。
出现这种情况轻者导致用电器实际功率下降；重者导线会因过热而引发火灾。
漏电如果导线外层或用电器的绝缘性能下降，则有电流不经用电器而直接“漏”入地下，漏电会造成用电器实际功率下降，也能造成人体触电。
使用漏电保护器能预防漏电的发生。
例1小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。
为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查,发现其中一个孔能使测电笔的氖管发光，故障原因可能是（）A.进户线火线上的熔丝烧断B.进户线零线断了点拨：家庭电路中的两根电线，一根是火线，另一根是零线，它们间的电压是220V。

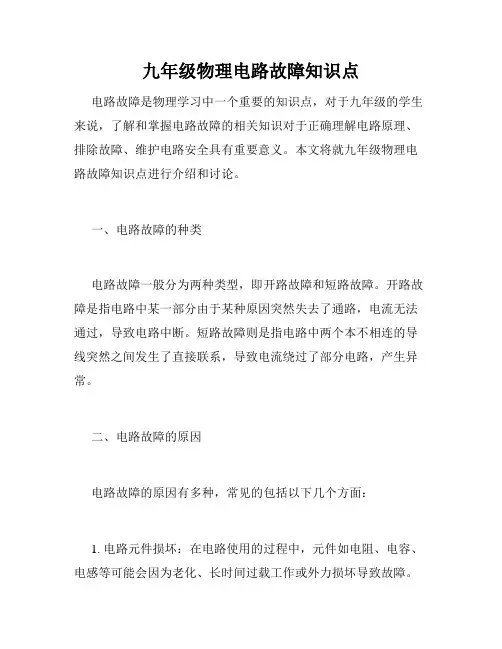

九年级物理电路故障知识点
九年级物理电路故障知识点电路故障是物理学习中一个重要的知识点，对于九年级的学生来说，了解和掌握电路故障的相关知识对于正确理解电路原理、排除故障、维护电路安全具有重要意义。
本文将就九年级物理电路故障知识点进行介绍和讨论。
一、电路故障的种类电路故障一般分为两种类型，即开路故障和短路故障。
开路故障是指电路中某一部分由于某种原因突然失去了通路，电流无法通过，导致电路中断。
短路故障则是指电路中两个本不相连的导线突然之间发生了直接联系，导致电流绕过了部分电路，产生异常。
二、电路故障的原因电路故障的原因有多种，常见的包括以下几个方面：1. 电路元件损坏：在电路使用的过程中，元件如电阻、电容、电感等可能会因为老化、长时间过载工作或外力损坏导致故障。
2. 接线错误：电路的接线错误也是引起电路故障的常见原因。
接线错误可能包括接触不良、接反、虚焊等。
3. 短路现象：当电路中两个导线发生短路现象时，由于电流绕过了其他元件，导致电流的异常增大，可能会损坏元件甚至引起火灾风险。
4. 外部故障：电路故障也可能是由于外部因素引起的，如电源供电异常、电路环境温度过高等。
三、电路故障的检测与排除方法在发现电路故障后，我们需要采取相应的方法来进行检测与排除。
以下是一些常用的方法：1. 直观检查法：通过仔细观察电路连接状态、元件表面、焊接点等，寻找可能存在的故障点。
2. 电阻测量法：借助万用表等工具，测量电路中的电阻值是否符合设计要求，有助于找到损坏或接线错误的元件。
3. 短路定位法：使用特定的仪器或工具，通过逐步断开或接通电路中的一部分，以判断是否存在短路现象，在定位到具体位置后进行修复。
4. 换位法：当发现电路某一部分不工作时，可以尝试将该部分的元件与其他正常工作的电路进行交换，以检验元件是否损坏。
四、电路故障预防与维护除了及时排除电路故障外，我们还应该注重电路的预防与维护工作，以减少故障的发生。
1. 注意电路设计：合理的电路设计可以降低故障的发生概率。
九年级物理知识点电路故障
九年级物理知识点电路故障电路故障是在电路中出现的各种问题或故障，可能会导致电路无法正常运行或者发生损坏等情况。
在九年级物理学中，电路故障是一个重要的知识点，了解电路故障的原因和解决方法可以帮助我们更好地理解电路的工作原理。
本文将详细介绍几种常见的电路故障及其解决方法。
一、短路短路是指电路中出现的两个导体之间的电阻变得非常小，导致电流绕过原本的电路路径。
短路会导致电流变强，电线过热甚至熔断，严重的情况下可能引发火灾。
短路的原因可能是导线之间的绝缘层破损、两个导线接触过紧或者电路元件损坏等。
解决方法：1. 检查导线之间的绝缘层是否完好，如有破损应及时更换；2. 检查导线连接是否紧固，松动的连接应及时固定；3. 检查电路元件是否损坏，如有问题应更换。
二、断路断路是指电路中出现的导线中断或者连接不良的情况，使电流不能正常通过。
断路会导致电路中断，电器无法正常工作。
断路的原因可能是导线受损、连接处松动或者电路中的开关未打开等。
解决方法：1. 检查导线是否有明显的受损情况，如有需要修复或更换；2. 检查连接处是否紧固，如有松动应及时固定；3. 检查电路中的开关是否已打开，如未打开则打开开关。
三、过载过载是指电路中电流超过了电路元件或导线所能承受的最大电流，可能导致电路元件烧毁或导线过热等问题。
过载的原因可能是电器使用功率超出所设定的额定功率、电源电压异常或者电路设计不合理等。
解决方法：1. 确认电器的额定功率是否符合要求，如果超出则需要更换合适的电器；2. 检查电源电压是否正常，如有问题应及时解决；3. 重新设计电路，确保电流在安全范围内。
四、接地故障接地故障是指电路中的某个导体意外地接触到了地线或者地体，导致电流通过了不正常的路径。
接地故障可能会导致电流异常、设备损坏，甚至对人体产生危险。
解决方法：1. 修复导线绝缘层的破损，确保导线与地体之间不会接触；2. 安装合适的接地装置，将电流引入地线；3. 定期检查电路的绝缘情况，及时清理各种可能导致接地的杂物。
(完整)初中物理电学电路故障分析
初中物理电学电路故障分析一、串联电路中的故障分析：（以电路中两盏为例子）（一）闭合开关发现只有一盏灯亮。
故障分析：既然有灯亮，说明电路是通路的，那盏不亮的灯可能被短路了。
例：如图当闭合开关时，L1亮，L2不亮。
电压表和电流表均有示数。
故障可能原因是（）A. L1短路B.L2短路C.L1断路D.L2断路【题目变式1：】如上图，当闭合开关时，L1不亮，L2亮。
电压表无示数，电流表有示数。
故障可能原因是（）A.L1短路B.L2短路C.L1断路D.L2断路【题目变式2：】如上图，当闭合开关时，L1不亮，L2亮。
电路中可能存在的故障原因和两表示数的情况可能是( )A.L1短路，电压表有示数，电流表无示数B.L1短路，电压表无示数，电流表有示数C.L2短路，两表都无示数D.L2短路，两表都有示数（二）开始时两盏灯都亮，一段时间后发现两盏都不亮。
故障分析：既然所有灯都不亮了，说明电路中存在断路现象。
即此时电路是开路的。
常用判断方法：用电压表依次测试某段两端，有读数或者无读数，以此判断故障的原因。
电压表有读数：说明有电流通过电压表，此时连接电压表的电路应该是通路的。
电压表无读数：说明没有电流通过电压表，此时连接电压表的电路是断路的。
例：如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6v, Uab=0, Ubc=0, Ucd=6V,该电路的故障可能是（）A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了总结：1.串联电路中如果有一盏灯亮，另外一盏灯不亮。
说明这个电路可能发生了短路现象，谁不亮谁短路。
2.串联电路中如果所有灯都不亮，说明电路可能中发生了断路现象。
二、并联电路中的故障分析：（以电路中两盏为例子）（一）闭合开关发现只有一盏灯亮。
故障分析：既然有一灯亮，说明这一灯亮的电路是通路的，那盏不亮的灯一定是开路。
（因为如果短路，会烧坏电源所有灯都不亮了）例：如图所示电路中，电源电压不变，闭合开关S后，L1，L2都发光，一段时间后，其中一灯突然熄灭，而电流表电压表的示数都不变，原因是：（）A、灯L1知路；B、灯L2短路；C、灯L1开路；D、灯L2开路。
初中物理常见电路故障类型及原因分析
初中物理常见电路故障类型及原因分析电路故障是指在电流通路中出现的异常状况，导致电路无法正常工作的情况。
下面将介绍一些初中物理常见的电路故障类型及其原因分析。
1.电源故障电源故障是电路中最常见的问题之一、常见的电源故障包括电源漏电、电源短路、电源电压不稳定等。
电源漏电是指电源线与外界产生了电气接触，导致电流通过地线回路流失，通常是由于电源线绝缘劣化或者电插座接触不良造成的。
电源短路是指电源内部的元件出现短路，导致电流异常增大，通常是由于元件老化、烧坏或外部短路导致的。
电源电压不稳定则可能由于电压调节器故障、电源线接触不良等原因引起。
2.连接线故障连接线故障通常包括接触不良、接线松动或断开。
接触不良是指连接线与元件之间接触不紧密，导致电流无法正常通过；接线松动则是指连接线没有牢固固定，导致电流无法稳定流过；断开是指连接线被切断，导致电流无法流通。
这些故障通常是由于接线不牢固、线材老化或者线路长期使用产生疲劳断裂等原因造成的。
3.开关故障开关故障是指电路中的开关无法正常切换或控制电路的通断。
开关故障通常是由于接触不良、设备老化、开关按钮坏掉等原因引起的。
例如，开关无法开关时，可能是开关接触不良导致的；开关处于半开状态时，可能是按钮弹簧失效或磨损导致的。
此外，过载操作、频繁开关也可能导致开关损坏。
4.元件故障电路中的元件故障通常包括电容器漏电、电阻变化、二极管烧坏等。
电容器漏电是指电容器绝缘损坏，导致电容无法储存电荷；电阻变化是指电阻值变化，使电路的阻抗发生改变；二极管烧坏是指二极管内部的PN结被烧毁。
这些故障通常是由于元件老化、外界过电压、过电流等原因引起的。
5.短路故障短路故障是电路中最常见的故障类型之一、短路故障是指电路中的两个或多个节点之间接触，导致电流绕过电路的正常路径而直接流过接触部位。
短路故障通常是由于导线绝缘损坏、元件短路、电路设计错误等原因引起的。
短路故障会导致电路电流急剧增大，造成线路过载、设备烧毁甚至火灾等严重后果。
初中物理电路故障原因分析
初中物理电路故障原因分析在初中物理学习中，电路故障原因的分析对于学生们理解电路工作原理、掌握电路故障排除具有重要意义。
一个电路出现故障，通常可能有以下原因：1.电源故障：电路的电源是供给电路所需电能的部分，如果电源出现故障，比如电源电压或电流异常，就会导致电路无法正常工作。
电源故障的原因可能是电源本身的故障，如电池电量不足、电池接触不良等，也可能是电源接线错误，比如正负极接反等。
此时，需要修复电源或更换电池，并检查电源接线是否正确。
2.接线错误或连接松动：电路的元件之间通过导线连接，如果接线错误或连接松动，电流将无法正常流动，导致电路故障。
比如，一个电路中的开关没有正确连接，在闭合时无法使电流流通；或者插座与电器的插头松动，无法供电。
此时，需要检查所有的接线是否正确连接，并确保连接紧固。
3.元件故障：电路中的元件包括电阻、电容、电感等，这些元件在工作过程中可能会出现故障。
电阻可能发生焊点开裂或烧焦等问题；电容可能失效或损坏；电感可能出现开路等。
出现元件故障时，需要检查出故障的元件，并更换为正常的元件。
4.过载或短路：过载是指电路中的电流超过了元件或电路所能承受的最大电流，而短路是指电路中的两个或多个节点直接连接，导致电流大大增加。
过载或短路可能导致电源过载或短路、电阻过热等问题，从而造成电路故障或甚至发生火灾等危险。
此时，需要检查电路中的元件是否耐压或承受过流能力足够，并且排除电路中的短路现象。
5.其他外界因素：电路的工作环境也可能导致电路故障。
比如，湿度过高可能导致电路中的元件腐蚀或短路；温度过高可能导致电阻或电容的参数发生变化，进而影响电路性能。
当电路故障无法通过检查其他部分解决时，需要考虑是否来自于外界的因素，并采取相应措施。
在分析电路故障原因时，可以按照以下步骤进行：1.检查电源是否正常工作，比如电池是否充足、电源是否接触良好等。
2.检查电路的接线是否正确，确保电路中的元件正确连接。
3.检查电路中的元件是否有明显的损坏或故障，比如烧焦、短路、开路等。
初三物理电路故障总结
初三物理电路故障总结导言：初三物理学习中，电路故障是一个常见的问题。
电路故障的出现会导致电路无法正常工作，影响实验结果的准确性。
因此，了解电路故障的原因及解决方法对于我们的学习和实验非常重要。
本文将总结初三物理学习中常见的电路故障，并介绍相应的解决方法。
1. 开路故障：开路故障是指电路中出现断开的情况，导致电流无法流动。
开路故障的原因可能是电路中的导线断裂或连接不良。
解决开路故障的方法是检查电路中的导线连接是否牢固，重新连接不良的导线，或更换断裂的导线。
2. 短路故障：短路故障是指电路中出现两个或多个电路元件之间的直接连接，导致电流过大，电路无法正常工作。
短路故障的原因可能是电路中的导线短路或元件之间的引脚接触不良。
解决短路故障的方法是检查电路中的导线是否短路，重新连接不良的导线，或更换引脚接触不良的元件。
3. 电阻值偏大或偏小：电阻值偏大或偏小是指电路中的电阻值与理论值相比有较大偏差。
电阻值偏大的原因可能是电阻材料老化或连接不良，而电阻值偏小的原因可能是电阻材料损坏或连接错误。
解决电阻值偏大或偏小的方法是检查电路中的电阻是否老化或损坏，重新连接不良的电阻，或更换错误的电阻。
4. 电压过大或过小：电压过大或过小是指电路中的电压值与理论值相比有较大偏差。
电压过大的原因可能是电源电压过高或电路连接错误，而电压过小的原因可能是电源电压过低或电路连接错误。
解决电压过大或过小的方法是检查电源电压是否正常，重新连接错误的电路，或更换电源电压过高或过低的电源。
5. 电流测量不准确：电流测量不准确是指实验中测量到的电流值与理论值相比有较大偏差。
电流测量不准确的原因可能是电流计量具损坏或连接不良，或者电路中其他元件的电流影响测量结果。
解决电流测量不准确的方法是检查电流计量具是否损坏或连接不良，保证电路中其他元件对测量结果的影响尽可能小。
6. 电路杂散电流过大：电路杂散电流过大是指电路中存在不应有的额外电流，影响电路的正常工作。
(完整版)初中物理电路故障分析方法
电路故障的种类及判断方法、电路故障及其种类:1、电路故障：电路连接完成后，闭合开关通电时，发现整个电路或者部分电路无法正常工作的现象叫电路故障；2、电路故障类型，主要有两种，短路和断路。
断路原因：元件损坏、接触不良短路：分为电源短路和局部短路两种。
①电源短路：指电流不经过用电器而直接从电源的正极回到负极。
电源短路，有如下图两种情况，一种是开关闭合，导线直接接到电源两极上；另一种是开关闭合，电流表直接接到了电源两极上。
导致电路中电流过大，从而烧坏电源或者电流表。
这两种情况都是绝对不允许的。
②局部短路：指的是串联的多个元件（含用电器、电表、开关）中的一个或多个（当然不是全部）在电路中不起作用（无电流通过该元件），这种情况通常是由于接线的原因或者电路发生故障引起的，一般不会造成较大的危害。
根据短路元件的不同又分为：用电器短路、电表短路、开关短路几种。
注意：在并联电路中，一旦用电器短路，同时就会造成电源短路。
3、家庭电路的电路故障：家庭电路的故障是常考的题型之一，家庭电路常见故障有四种：断路、短路、过载和漏电。
断路电灯不亮，用电器不工作，表明电路中出现断路。
断路时电路中无电流通过，该故障可用测电笔查出。
短路短路就是指电流没有经过用电器而直接构成通路。
发生短路时，电路中的电阻很小，电流很大，保险丝自动熔断。
若保险丝不合适，导线会因发热，温度迅速升高，而引发火灾。
过载电路中用电器总功率过大，导致通过导线的总电流大于导线规定的安全电流值。
出现这种情况轻者导致用电器实际功率下降；重者导线会因过热而引发火灾。
漏电如果导线外层或用电器的绝缘性能下降，则有电流不经用电器而直接“漏”入地下，漏电会造成用电器实际功率下降，也能造成人体触电。
使用漏电保护器能预防漏电的发生。
例1小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。
为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查,发现其中一个孔能使测电笔的氧管发光，故障原因可能是（）A.进户线火线上的熔丝烧断B.进户线零线断了C.书桌边的插座与零线断开D.书桌边的插座与火线断开点拨：家庭电路中的两根电线，一根是火线，另一根是零线，它们间的电压是220V。
初中物理电路故障原因分析(上课用)
测电阻实验中的故障一、电表类（电压表、电流表）1、接法错误。
现象是：指针反偏。
2、量程选择不合适。
现象是：超量程或指针偏转角度太小。
二、开关类在连接电路时，要求开关断开。
现象是：连完最后一根导线，灯泡亮。
三、滑动变阻器滑动变阻器的正确接法是上下各接一。
如接错有两种现象。
1、把滑动变阻器的金属杆接入电路。
现象是：移动滑片时，没有变化现象，电路中的电流较大，电压表的示数较大，灯泡较亮。
2、把滑动变阻器的电阻丝全部接入电路（把滑动变阻器当作定值电阻接入电路）。
现象是：移动滑片时，没有变化现象，电路中电流较小，电压表示数较小，灯泡较暗。
滑动变阻器在闭合开关前应滑至最大值。
如没有容易烧坏灯泡。
四、电路类1、电路短路；当电路短路时，电流通过导线，而没有电流通过被短路的电路。
灯泡短路：灯泡不亮，电压表示数为零，电流表示数较大。
滑动变阻器短路：灯泡较亮，电流表、电压表示数较大。
移动滑片对电路没有影响。
电流表短路：电流表示数为零。
其他正常。
2、电路开路：电路开路时，电路中没有电流通过，小灯泡不亮。
灯泡开路：开路原因有灯烧坏了、灯丝断了或灯泡两端接线柱接触不良。
现象是：电压表有示数，电流表无示数，小灯泡不亮。
滑动变阻器或其他地方开路：现象是：电压表、电流表无示数，小灯泡不亮。
3、电压表接错位置。
在正确连接的情况下，两电表的示数变化是同步的。
如果出现的不同步，即是电压表接错位置，即并联在滑动变阻器的两端。
电路故障分析电路故障是指电路连接完成通电时，整个电路或部分电路不能工作。
它产生的原因主要有：元件本身存在问题，如元件内部开路、短路；连接时选用的器材不当（如R1>>R2）；电路导线接触不良或断开等。
初中物理学习的电路的三种基本状态是：通路，电路形成回路，电路中有持续电流，电路工作；开路，指电路的某一位置断开，无法形成回路，常表现为电路中没有电流、电流表没有示数、电路元件不能工作；短路，指电源的正负极被导线直接相连，电流不经过用电器直接从电源正极流向负极，此时常表现为电流过大、导线发热、烧毁电源或者被短路的元件不能工作。
初三物理电路故障分析
初三物理电路故障分析Ⅰ．常见电路故障：短路或断路。
Ⅱ．简单故障：1．电源发热必然发生电源短路。
2．串联电路中若某部分用电器不能工作，那么这部分必然发生了短路。
3．并联电路中的故障大多直接利用并联电路特点就可分析得出。
Ⅲ．检测其它电路故障方法：一．将完好的用电器与被测电路并联。
（针对串联电路中的断路故障） 1．用电器正常工作。
说明：被测电路上发生断路。
2．用电器不能工作。
说明：未测电路上发生断路。
二．用导线与被测电路并联。
（针对串联电路）1．未测电路正常工作。
说明：被测电路上发生断路。
2．未测电路不能工作。
说明：未测电路上发生断路。
解析：如右图1开关s 闭合时，①两灯都不发光，当把导线接AB 两点时，若L 2灯发光，说明可能是L 1灯断路，也可能是开关、电源处断路；若L 2不发光，说明可能是L 2灯断路，也可能是开关电源处断路。
同理导线接BC 两点时和这类似，只不过是把L 2换成L 1。
②两灯有一个发光，说明电路中出现了短路。
三．利用电流表1．对于电路中原有的电流表示数变化情况分析。
（1）示数增大。
说明：电路（或支路）中部分用电器被短路。
（所有用电器都被短路，则电流表烧毁）（2）示数减小。
说明：①电路（或支路）中发生断路。
②电流表坏了。
（3）示数不变。
说明：除电流表所在支路以外的其它支路上发生断路。
（针对并联电路） 2．将电流表与被测电路并联分析。
（针对串联电路） （1）有示数。
说明：被测电路上发生断路。
（2）无示数。
说明：未测电路上发生断路。
四．利用电压表。
1．对于电路中原有的电压表示数变化情况分析。
（1）示数增大。
说明：未与电压表并联的用电器被短路。
（2）示数减小。
说明：①与电压表并联的被测电路上发生短路。
②电压表与电源正负极间发生断路。
③电压表坏了。
（3）示数不变。
说明：除电压表所在支路以外的其它支路上发生断路。
2．将电压表与被测电路并联分析。
（1）有示数。
说明：电压表与电源正负极间是通路的。
初中物理电路故障分析
初中物理电路故障分析电路故障是指在电路中出现了不正常的工作现象，可能导致电路无法正常工作或损坏。
初中物理中学习的电路主要包括串联、并联、电流和电压等知识点。
下面将以这些知识点为基础，对初中物理电路故障进行分析。
1.串联电路故障分析：串联电路是指电流只有一条可行路径通过所有的电器元件。
串联电路中的故障可以有以下几种情况：1.1电线脱落或接触不良：在串联电路中，电线起到连接各个元件的作用。
如果电线脱落或接触不良，会导致电流无法正常通过，从而使整个电路无法工作。
1.2元件损坏：如果串联电路中的一个元件损坏，会影响整个电路的工作。
例如，如果电路中的一个灯泡烧坏，整个串联电路就无法正常工作，因为电流不能流过烧坏的灯泡。
2.并联电路故障分析：并联电路是指电流可以有多个可行路径通过各个电器元件。
并联电路中的故障可以有以下几种情况：2.1元件短路：如果并联电路中的一个元件短路，即两端直接相连形成了一个近乎零电阻的通路，这时电流会主要通过短路处，导致其他元件的电流减小或无法通过。
例如，如果并联电路中的一个开关损坏，导致开关两端之间形成了一个短路，那么其他的元件如灯泡就无法正常亮起。
2.2元件开路：如果并联电路中的一个元件开路，即两端之间断开，那么电流就无法通过开路处，导致其他元件的电流减小或无法通过。
例如，如果并联电路中的一个电池被取出，那么其他的元件就无法正常工作。
3.电流分析：电路中的电流是由正极流向负极的带电粒子在电路中传播而形成的。
电流的大小和方向可以通过安培表进行测量。
当电流发生故障时，可以通过安培表进行故障分析。
3.1电源故障：当电源输出的电流小于电路中电器元件所需的电流时，电路中的元件可能无法正常工作。
例如，如果电路中使用的电池电量不足，电路中的灯泡可能变暗或无法亮起。
3.2过载故障：当电路中的元件过多，或者其中一元件需要的电流超过了电路所能提供的电流时，电路就会发生过载故障。
例如，如果并联电路中连接了过多的电器，电路的电流可能超过电源能力，导致电路无法正常工作或电源短路。
(完整版)初中物理电路故障分析--珍藏版
一、初中物理电路故障分析1、电压表示数为零的情况A 电压表并联的用电器发生短路(一灯亮一灯不亮，电流表有示数)B 电压表串联的用电器发生断路(两灯都不亮，电流表无示数)C 电压表故障或与电压表连线发生断路(两灯都亮，电流表有示数)2、电压表示数等于电源电压的情况A 电压表测量的用电器发生断路（两灯都不亮，电流表无示数）注：此时不能把电压表看成断路，而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器，由于电压表阻值太大，根据串联电路分压作用，电压表两端几乎分到电源的全部电压，电路中虽有电流但是很微弱，不足以使电流表指针发生偏转，也不足以使灯泡发光。
如果题目中出现“约”、“几乎”的字眼时，我们就锁定这种情况。
B 电路中旁边用电器发生短路（一灯亮一灯不亮，电流表有示数）总结：如图，两灯泡串联的电路中，一般出现的故障问题都是发生在用电器上，所以通常都有这样一个前提条件已知电路中只有一处故障，且只发生在灯泡L1或L2上。
若两灯泡都不亮，则一定是某个灯泡发生了断路，如果电压表此时有示数，则一定是和电压表并联的灯泡发生了断路，如果电压表无示数，则一定是和电压表串联的灯泡发生了断路。
此两种情况电流表均无示数。
若一个灯泡亮另一个灯泡不亮，则一定是某个灯泡发生了短路，如果电压表此时有示数，则一定是和电压表串联的灯泡发生了短路，如果电压表此时无示数，则一定是和电压表并联的灯泡发生了短路。
此两种情况电流表均有示数3、用电压表电流表排查电路故障A、用电压表判断电路故障，重要结论：电压表有示数说明和电压表串联的线路正常，和电压表并联的线路有故障。
若电路中只有一处故障则电压表无示数时，和电压表并联的线路一定正常。
电源电压为6V，用电压表测得：Uab=0;Ued=6v;Ucd=0;Uac=6v,灯泡不亮，哪里出现故障？解题思路：先找有示数的，Ued=6v说明从e点到电源正极线路完好，从d点到电源负极线路完好；Uac=6v说明从a点到电源正极线路完好，从c点到电源负极线路完好，这样将故障锁定在ac之间了，由Uab=0,说明bc之间出现故障，故电阻出现断路。
中考物理知识点电路故障分析
中考物理知识点电路故障分析中考网为大家提供中考物理知识点：电路故障分析，更多中考资讯请关注的更新!一、常见故障：故障1：闭合开关后，灯泡忽明忽暗，两表指针来回摆动;原因：电路某处接触不良;排除方法：把松动的地方拧紧。
故障2：闭合开关前灯泡发光闭合开关后灯泡不亮了两表也无示数原因：开关与电源并联导致所有东西都被短路后果：极容易烧坏电源故障3(也就是做题最常见的故障)：闭合开关后灯泡不亮电流表几乎无示数电压表所呈示数几乎为电源电压原因1：灯泡断路故电压表串联到了电路中说一下啊一般判断电路时都是把电压表当做断路是应为它的电阻很大很大所以呢如果电压表与一灯泡并联而这个灯泡断路了就相当于直接把这个电压表串联在电路中I=U/R因为电压是恒定的电阻巨大所以电流表的示数就很小了而串联式靠电阻分压的由于电压表的电阻巨大在这么大的电阻前灯泡的电阻就显得微不足道所以电压表显示的几乎是电源电压;原因2：电流表与电压表位置互换这样灯泡就被几乎没有电阻的电流表(它接到了电压表的位置上)短路故不亮电路中只串联了一个电流表和一个电压表因为电压表的电阻很大所以几乎分到了全部电压而由于电压表的电阻大所以电流表几乎无示数;补充一下啊：有时做题会问你如果在测小灯泡电阻的实验中(或是电路图中只有一个灯泡两表)如果电流表与电压表位置互换会有什么后果就答：灯泡不亮电流表几乎无示数(其实就是没示数)电压表所示几乎为电源电压(其实就是电源电压)故障4：闭合开关后无论怎样移动滑动变阻器的滑片灯泡亮度与两表示数均无改变;原因：变阻器没有按照一上一下的方法来接补充一下：变阻器全接上接线柱时：相当于导线(这是极不安全的容易造成电路电流过大)变阻器全接下接线柱是：相当于一个定值电阻。
故障5：闭合开关后，无论怎样移动滑片灯泡都不亮原因1：电路某一处断路原因2：灯泡被导线或电流表短路故障6：灯泡亮两表指针反向偏转;原因：两表的正负接线柱接反了“症状”1：用电器不工作。
初中物理电路故障原因分析
初中物理电路故障原因分析电路故障是指在电路中出现了不正常的现象或者功能无法正常运行的情况，在初中物理学习中，学生通常会学习到一些简单的电路故障及其解决方法。
本文将从电路故障的常见原因和解决方法两个方面进行分析。
一、电路故障的常见原因1.导线连接不良：电路中的导线连接不良是电路故障常见的原因之一、导线连接不良可能是由于连接处接触不紧密或者接触面积过小，导致电流无法顺利通过。
此外，导线的断裂或者接头处松动也会导致电路故障。
解决方法：可以通过检查导线连接处是否牢固，确保导线与连接器接触的表面干净，并且接触紧密来解决导线连接不良的问题。
2.元件损坏：电路中的元器件，如电阻、电容、电感等，如果损坏也会导致电路故障。
元件损坏的原因很多，如超过了其额定工作电压、长期使用或者操作不当等。
解决方法：可以通过更换损坏的元件来解决电路故障。
在更换元件时，要确保新元件的额定工作电压范围满足实际需求，并且正确安装。
3.电源问题：电路的供电问题也是电路故障的一个主要原因。
如果电路的电源电压不稳定、电池电量过低或者供电电源损坏，都会导致电路工作异常。
解决方法：可以通过检查电源电压是否稳定、电池是否电量充足、供电电源是否损坏来解决电路的供电问题。
4.电路拼接错误：当电路中的元件或连接方式拼接错误时，也会导致电路故障。
比如在串联电路中，连接方式出错，导致电路中的电流分布不均匀。
解决方法：可以通过检查电路的拼接方式是否正确，保证元件的正负极连接正确来解决电路拼接错误的问题。
5.过流、过压问题：过流和过压也会导致电路故障。
过流通常是由于电路中的元件电阻过小或者电源电压过高引起的。
过压则是由于电路中的元件耐压能力不足引起的。
解决方法：可以通过增加电源的电阻来限制电流，或者使用能够承受较大电压的元件来解决过流和过压问题。
二、电路故障的解决方法1.仔细检查：当电路发生故障时，首先需要检查电路连接是否正常，导线是否接触紧密，元件是否损坏等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初中物理常见电路故障类型及原因分析
————黑龙江省同江市第三中学韩丽玉初中学生学习电学时，都对如何分辨短路与断路，如何用电流表、电压表判断电路故障感到很困难。
直到九年级，学习比较优秀的学生也还糊里糊涂。
我认为，对电路故障要熟练正确的判断除了应对各个概念完全掌握，并形成完整的概念体系外，同时还应对各个实验的现象及结论充分理解，并能够灵活应用。
在这里通过一些具体的实例，对电路故障分析进行详细的介绍和比较，使同学们在遇到具体问题时，能够选择最佳的解题方法，以提高解决问题的能力和效率。
一、短路与断路现象分析
初中物理电路故障的类型主要有两种：短路和断路。
短路，又分为电源短路和用电器短路两种。
1、电源短路，指导线不经过用电器而直接接到了电源的两极上。
导致电路中电流过大，从而烧坏电源。
这种情况是绝对不允许的。
电源短路，如图两种情况，一种是开关闭合，导线直接接到电源两极上；另一种是开关闭合，电流表直接接到了电源两极上。
2、用电器短路，指的是串联的多个用电器中的一个或多个（当然不是全部）在电路中不起作用，这种情况是由于接线的原因或者电路发生故障引起的。
这种情况一般不会造成较大的破坏。
用电器短路，从实验的角度给学生做如图所示的
实验，学生观察到：闭合开关，灯泡L1、L2发光，当用
一根导线并接到A、B两点之间，灯泡L2熄灭，灯泡L1变亮。
事实告诉同学们，此时灯泡L2中没有电流流过，电流从电源正极流到A点后，只经过导线流到B 点，再流过L1，回到电源负极。
将这一现象上升到理论就是：从同一起点A到同一终点B，如果存在多条可能的通路，但其中有一条是导线，则电流只流经导线，不通过其他任一通路。
这种现象表现出了自然界“最经济的原理”。
断路，指电路断开的情况，可能是由于接触问题或者电流过大把用电器烧毁引起的。
具体“症状”有：
1：用电器不工作。
诊断：（1）若题中电路是串联电路，看其它用电器能否工作，如果所有用电器均不能工作，说明可能某处发生了断路；如果其它用电器仍在工作，说明该用电器被短路了。
（2）若题中电路是并联电路，如果所有用电器均不工作，说明干路发生了断路；如果其它用电器仍在工作，说明该用电器所在的支路断路。
2、电流表示数正常而电压表无示数:
诊断：“电流表示数正常”表明主电路为通路,“电压表无示数”表明无电流通过电压表,则故障原因可能是:①电压表损坏;②电压表接触不良;③与电压表并联的用电器短路。
3、电压表有示数而电流表无示数
诊断：“电压表有示数”表明电路中有电流通过,“电流表无示数”说明没有或几乎没有电流流过电流表,则故障原因可能是①电流表短路;②和电压表并
联的用电器开路,此时电流表所在电路中串联了大电阻(电压表内阻)使电流太小,电流表无明显示数。
4、电流表电压表均无示数
诊断：“两表均无示数”表明无电流通过两表,除了两表同时短路外,最大的可能是主电路断路导致无电流。
二、电路故障模拟实验
如图所示，灯泡L1和灯泡L2串联在电路中，为了帮助同学们理解故障原因，分别做以下四个模拟实验：
实验一：模拟灯L1短路的情形，取一根导线并接
到L1的两端，闭合开关，观察到灯L2发光，且亮度变亮，
电流表示数变大，电压表无示数（被短路）；
实验二：模拟灯L1断路的情形，将灯L1从灯座上取下来，闭合开关，观察到灯L2熄灭，电流表无示数，电压表示数变大，为电源电压；
实验三：模拟灯L2短路的情形，取一根导线并接到L2的两端，闭合开关，观察到灯L1亮度变亮，电流表示数变大，电压表示数变大；
实验四：模拟灯L2断路的情形，将灯L2从灯座上取下来，闭合开关，观察到灯L1熄灭，电流表无示数，电压表也无示数。
三、判断故障的方法
使用电压表、电流表、小灯泡、导线等都可以判断故障所在，以下举例说明。
主要判断方法：
方法一、电压表检测法
例1在电学实验中，遇到断路时，常用电压表来检测。
某同学连接了如图1所示的电路，闭合开关S后，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是：U ae=3V,U ab=0,U bd=0,U de=3V则此电路的故障可能是（）A．开关S接触不良 B．小灯泡灯丝断了
C．d、e间出现断路 D．e、f间出现断路
分析：观察电路，灯泡和定值电阻串联，闭合开
关S后，发现灯不亮，说明发生断路故障。
用电压表测
量时，表与被测元件并联，相当于在被测元件旁又使电流有了一条路径。
若被测元件通路，由于电压表电阻很大，等效于开路，对电路无影响，其示数为零；若被测元件断路，电流不能从元件通过，只能从电压表通过，因电压表的电阻很大，这个电流很小，灯泡不亮，但电压表有示数，且近似等于电源电压。
本题中电压表测得U ae=3V，说明电源可提供3V电压；U ab=0,U bd=0，说明a、d两点与电源两极相连的电路某处断开，U de=3V，说明故障在d、e两点之间且为断路。
选择C。
方法二、导线检测法
例2如图所示，闭合开关S时，灯泡L1、L2都不亮，用一根导线的两端接触a、b两点时两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。
则（）
A．灯L1断路B．灯L2断路
C．灯L2短路D．开关S断路
分析：闭合开关S时，灯泡L1、L2都不亮，说明电路发生断路故障。
用一根导线的两端接触a、b两点时两灯都不亮，说明断路故障发生在灯L2和开关上；
接触b、c两点时，两灯都不亮；说明断路故障发生在灯L1和开关上；接触c、d 两点时，两灯都亮，排除灯泡故障，说明开关S断路，故选D。
电流表、小灯泡的检测法与导线相似，电流表检测时要防止造成电源短路。
四、典型练习题
1．如图2所示的电路中，电源电压为6V，当开关
S闭合后，只有一只灯泡发光，且电压表V的示数为6V，
产生这一现象的原因可能是（）
A．灯L1处短路 B．灯L2处短路
C．灯L1处断路D．灯L2处断路
2．如图3所示，当开关S闭合时，发现电流
表指针偏转，电压表指针不动。
该电路的故障可能
是（）
A．灯L1的接线短路B．灯L2的接线短路
C．灯L1的灯丝断了 D．灯L2的灯丝断了
3．在图4所示的电路中，电源电压不变，
闭合开关S后，灯L1、L2都发光。
一段时间后，其
中一盏灯突然熄灭，而电流表、电压表的示数不变，
产生这一现象的原因可能是（）
A．灯L1短路 B．灯L2短路
C．灯L1断路D．灯L2断路
（以上3道练习题的答案分别是：B、A、D）。
