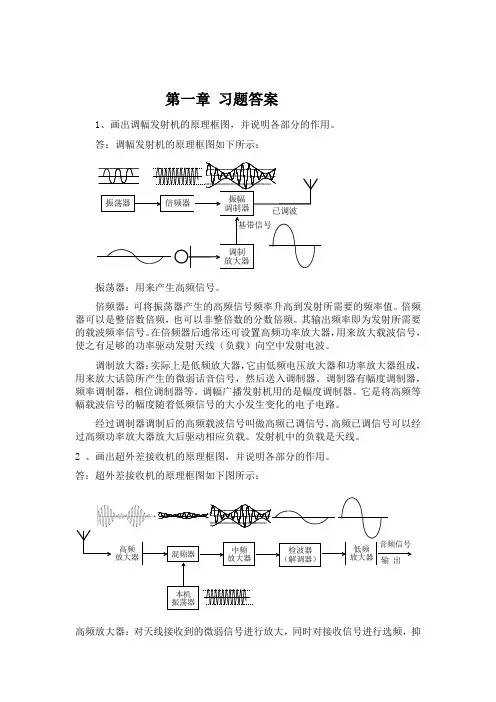

第一章习题答案1、画出调幅发射机的原理框图，并说明各部分的作用。
答：调幅发射机的原理框图如下所示：振荡器：用来产生高频信号。
倍频器：可将振荡器产生的高频信号频率升高到发射所需要的频率值。
倍频器可以是整倍数倍频，也可以非整倍数的分数倍频。
其输出频率即为发射所需要的载波频率信号。
在倍频器后通常还可设置高频功率放大器，用来放大载波信号，使之有足够的功率驱动发射天线（负载）向空中发射电波。
调制放大器：实际上是低频放大器，它由低频电压放大器和功率放大器组成，用来放大话筒所产生的微弱话音信号，然后送入调制器。
调制器有幅度调制器，频率调制器，相位调制器等。
调幅广播发射机用的是幅度调制器。
它是将高频等幅载波信号的幅度随着低频信号的大小发生变化的电子电路。
经过调制器调制后的高频载波信号叫做高频已调信号，高频已调信号可以经过高频功率放大器放大后驱动相应负载。
发射机中的负载是天线。
2 、画出超外差接收机的原理框图，并说明各部分的作用。
答：超外差接收机的原理框图如下图所示：高频放大器高频放大器：对天线接收到的微弱信号进行放大，同时对接收信号进行选频，抑制有用频率信号以外的其它无用频率信号。
高频放大器输出载波为c f 的已调信号和本机振荡器所提供的频率为L f 的高频等幅信号同时输入混频器。
混频器的作用，在混频器的输出端可以得到固定的中频信号。
在超外差接收机中，通常采用本振频率与载波频率之差I L c f f f =-作中频频率。
这种作用就是所谓的外差作用。
也是超外差接收机的由来。
当输入信号频率变化时，使本机振荡频率也相应的改变，保持中频频率固定不变，因此中频放大器的增益和选择性都与接收的信号载波频率无关。
中频放大器是中心频率为I f ，带宽为I f f f ∆=-的选频放大器，它可以进一步滤除中频以外的无用信号。
并将有用中频信号放大到足够值。
中频信号是已调波信号，且调制规律不变。
即中频信号保留了输入信号中的全部有用信息。
(完整版)高频电子线路题库(附答案)1分解
、填空题1、_信源一就是信息的来源。
2、电信系统中规定的语音信号频率范围是从_300 Hz到_3.4K Hz。
3、信道是连接发送、接收两端的信息的通道，也称为传输媒质。
4、通信系统中应用的信道分为「有线_ _信道和无线信道两种。
5、常用的有线信道传输媒质有架空明线、光缆和同轴电缆。
6无线电波传播的方式有_ 一沿地面_ 传播，也称_ 一中长波―波;__沿空间—传播也称 _超短波_波；电离层传播，称为短波波。
7、为了有效地发射和接收电磁波，天线的尺寸必须与电磁波的_波长—_相比拟。
8、现代通信系统中一般不采用将信号直接传输的工作方式，而是要对信号进行调制一后再送入信道传输。
9、小信号选频放大器的矩形系数越接近1 越好。
10、小信号谐振放大器应当设法，减小一负载和信号源内阻对谐振回路的影响。
11、小信号谐振放大器中的变压器采用抽头接入，是为了减少负载和信号源内阻________ 对谐振回路的影响。
12采用共射-共基电路是解决小信号谐振放大器稳定性问题的有效方法。
13、声表面波滤波器的优点有：体积小、工作稳定、无需调试等。
14、常用的固体（态）滤波器有：声表面_ 、陶瓷一和____ 石英_______ 。
15、常用晶体管的高频等效电路有丫参数等效电路和混合n参数等效电路。
16、影响晶体管高频性能的主要因素是它的内部存在结电容_ 。
17、晶体管的一个重要高频参数是它的_特征_频率f T，它是晶体管的下降为_1_ _时的工作频率。
晶体管的结电容越小，其f T参数越大。
18、LC串联谐振回路谐振发生时，呈现很小的阻抗：电容上的谐振电压大于输入电压,是输入电压的Q倍。
因此串联谐振也叫电_压_ 谐振。
19、LC并联谐振回路谐振发生时，呈现—很大____ 的阻抗；流过电容的谐振电流大于于输入电流，是输入电流的Q倍。
因此并联谐振也叫电 _流_谐振。
20、LC谐振回路的Q值与电感器的寄生电阻r大小有关，r越小Q值越.大。
通信电子线路习题总汇
高频电子线路试题库一、填空题 (3)第1章绪论 (3)第2章选频网络 (3)第3章高频小信号放大器 (3)第4章非线性电路、时变参量电路和变频器 (4)第5章高频功率放大器 (4)第6章正弦波振荡器 (5)第7章振幅调制与解调 (5)第8章角度调制与解调 (6)第9章数字调制与解调 (6)第10章反馈控制电路 (6)第11章频率合成技术 (6)二、判断题 (7)第1章绪论 (7)第2章选频网络 (7)第3章高频小信号放大器 (7)第4章非线性电路、时变参量电路和变频器 (7)第5章高频功率放大器 (7)第6章正弦波振荡器 (8)第7章振幅调制与解调 (8)第8章角度调制与解调 (8)第9章数字调制与解调 (8)第10章反馈控制电路 (8)第11章频率合成技术 (9)三、选择题 (9)第1章绪论 (9)第2章选频网络 (9)第3章高频小信号放大器 (9)第4章非线性电路、时变参量电路和变频器 (10)第5章高频功率放大器 (11)第6章正弦波振荡器 (11)第7章振幅调制与解调 (12)第8章角度调制与解调 (12)第9章数字调制与解调 (13)第10章反馈控制电路 (13)第11章频率合成技术 (13)四、简答题（简单分析计算题） (14)第1章绪论 (14)第2章选频网络 (15)第3章高频小信号放大器 (15)第4章非线性电路、时变参量电路和变频器 (15)第5章高频功率放大器 (15)第6章正弦波振荡器 (16)第7章振幅调制与解调 (16)第8章角度调制与解调 (16)第9章数字调制与解调 (16)第10章反馈控制电路 (16)第11章频率合成技术 (16)五、计算题 (17)第1章绪论 (17)第2章选频网络 (17)第3章高频小信号放大器 (18)第4章非线性电路、时变参量电路和变频器 (19)第5章高频功率放大器 (19)第6章正弦波振荡器 (19)第7章振幅调制与解调 (19)第8章角度调制与解调 (19)第9章数字调制与解调 (19)第10章反馈控制电路 (20)第11章频率合成技术 (20)一、填空题第1章绪论1.我国中波广播采用AM调制方式，中波收音机的中频频率是 465 KHz。
高频电子线习题参考答案
混频器
高频放大
本地 振荡器
上图是一个语音无线电广播通信系统的基本组成框图，它由发 射部分、接收部分以及无线信道三大部分组成。发射部分由话 筒、音频放大器、调制器、变频器（不一定必须）、功率放大 2 器和发射天线组成。
高频电子线路习题参考解答
低频音频信号经放大后，首先进行调制后变成一个高频已调 波，然后可通过变频，达到所需的发射频率，经高频功率放 大后，由天线发射出去。接收设备由接收天线、高频小信号 放大器、混频器、中频放大器、解调器、音频放大器、扬声 器等组成。由天线接收来的信号，经放大后，再经过混频器， 变成一中频已调波，然后检波，恢复出原来的信息，经低频 功放放大后，驱动扬声器。
高频电子线路习题参考解答
第1章习题参考答案 1-1 1-2 1-3 1-4
1
高频电子线路习题参考解答
1－1 画出无线通信收发信机的原理框图，并说出各部分的功 用。 答：
话 筒 音频 放大器 调制器 变频器 激励放大 输出功 率放大
载波 振荡器 天线开关 扬 声 器
音频 放大器
解调器中频放大 与滤波 Nhomakorabea高频电子线路习题参考解答
1－4 无线电信号的频段或波段是如何划分的？各个频段的传 播特性和应用情况如何？
6
4
高频电子线路习题参考解答
1－3 无线通信为什么要进行凋制？如何进行调制？ 答： 因为基带调制信号都是频率比较低的信号，为了达到较高的 发射效率和接收效率，减小天线的尺寸，可以通过调制，把 调制信号的频谱搬移到高频载波附近；另外，由于调制后的 信号是高频信号，所以也提高了信道利用率，实现了信道复 用。 调制方式有模拟调调制和数字调制。在模拟调制中，用调 制信号去控制高频载波的某个参数。在调幅方式中，AM普通 调幅、抑制载波的双边带调幅（DSB）、单边带调幅 （SSB）、残留单边带调幅（VSSB）；在调频方式中，有调 频（FM）和调相（PM）。 在数字调制中，一般有频率键控（FSK）、幅度键控 （ASK）、相位键控（PSK）等调制方法。 5
通信电子线路练习题答案(1-40)
1、 泛指传输电信号的导线，一般是对称的平行导线，或者扭在一起的双绞线等。
2、 真正的无损传输线是不存在的，如果满足wc g wl r <<<<,则可以近似看做无损耗传输线。
3、 CLZ C =4、 86.6Ω5、当输入信号的频率变化时，无损传输线随输入信号频率的变化而不再是无损传输。
6题、（1）=0Q 62.8（2）r '=3.9k Ω L 是理想电感。
7题、（1）容性 （2）容性 8题、0w =1.41×107rad/s0Q =141 BW=1.59×104HzB 0.1=15.74×104Hz D=0.19题、0w =1.15×107rad/s86.1=∑R ×105ΩQ=161.7BW=11324.7Hz B 0.1=113247Hz D=0.111题、 BW=0.43Qf 012题、（1）p f 与q f 很接近； 在p q f f f <<时，回路呈现容性。
（2）p f >q f ，在频率q f 处回路短路状态，在频率p f 处回路处于开路状态。
；（3）q q q p f C C f f 02=-13题、临界或弱过压状态14、600 ～80015题、因为低频功率放大器是对信号相对带宽比较宽的信号（即宽带信号）进行放大，所以不能采用谐振回路（只能对单一信号选择性比较好）作为负载。
高频功率放大器因其信号的相对带宽很窄（即窄带信号）可以采用谐振回路作为负载，所以可以工作在丙类。
16题、（1）P 0=6.336W ， ηc =84.5% (2) 29.2V17题、（1）三极管的导通角变为600左右；（2）谐振回路L 1和C 1的谐振频率应该变为原来的2倍。
同时增加陷波电路，其谐振频率为基波频率。
18题、对角标注19题、（1）交流通路如图1：（2）电感三点式振荡器。
（3）1.6×105Hz（4）CB 作用，通交流，隔直流。
通信电子线路问题汇总-student_-_答案版华工高频考试试卷习题
通信电子线路问题汇总-student_-_答案版华工高频考试试卷习题第一章绪论1.调幅发射机和超外差接收机的结构是怎样的？每部分的输入和输出波形是怎样的？2.什么是接收机的灵敏度？接收机的灵敏度指接受弱信号的能力。
3．无线电电波的划分，P12例：我国CDMA手机占用的CDMA1某，800MHz频段，按照无线电波波段划分，该频段属于什么频段？甚低频（VLF）：10~30kHz低频（LF）：30~300kHz中频（MF）：300~3000kHz高频（HF）：3~30MHz甚高频（VHF）:30~300MHz超高频（UHF）:300~3000MHz特高频（SHF）:3000~30000MHz极高频：30~300GHz第三章1．什么叫通频带？什么叫广义失谐？当回路的外加信号电压的幅值保持不变，频率改变为w=w1或w=w2时，回路电流等于谐振值的1/2倍，w2-w1称为回路的通频带。
广义失谐2．串联谐振回路和并联谐振回路的谐振曲线（幅度和相位）和电抗性质？串联电抗并联电抗3．串联谐振回路和并联谐振回路适用于信号源内阻和负载电阻大还是小的电路串联谐振回路适用于信号源内阻小的和电阻不大的，并联谐振回路适用于信号源内阻大的。
4．电感抽头接入和电容抽头接入的接入系数？5．Q值的物理意义是什么Q值由哪些因素决定,其与通频带和回路损耗的关系怎样回路Q值与回路电阻R成反比，考虑信号源和负载的电阻后，Q值下降Q值越高，谐振曲线越尖锐，对外加电压的选频特性越显著，回路的选择性越好，Q与回路通频带成反比。
w0L在串联回路中：QL，RSRL使回路Q值降低，谐振曲线边钝。
RRSRL1QP在并联回路中：QL,RP和RS越小，QL值下降wpL(GPGLGS)1RPRPRSRL越多，因而回路通频带加宽，选择性变坏。
6．串联谐振电路Q值的计算式？谐振时电容（或电感）上电压与电阻（或电源）上电压的关系是怎样的？w0L1w0L无负载时Q有负载时QLRw0CRRRSRL7．并联谐振电路有哪两种形式，相应的Q值计算式是怎样的？谐振时电容（或电感）上电流与电阻（或电源）上电流的关系是怎样的？ILPjQPIS8.串联LC谐振回路的谐振频率与什么有关回路阻抗最大值和最小值是多少,分别在什么条件下取得当工作频率小于、等于、大于谐振频率时,串联LC谐振回路的阻抗性质是怎样的当回路谐振时，阻抗最小，为纯电阻。
高频电子线路参考答案
第1章习题参考答案 1-1 1-2 1-3 1-4
高频电子线路习题参考解答
1－1 画出无线通信收发信机的原理框图，并说出各部分的功 用。 答：
话 筒 音频 放大器 调制器 变频器 激励放大 输出功 率放大
载波 振荡器 天线开关 扬 声 器
音频 放大器
解调器
中频放大 与滤波
混频器
题2－2图
高频电子线路习题参考答案
1605 535
260 1012 C t ， 12 12 10 C t
260 10 12 C t 9 12 12 10 C t
8C t 260 1012 9 12 10 12 260 108 Ct 1012 19 pF 8 1 L 2 （2 535 103 ） 260 19）10-12 （ 106 0.3175mH 3149423435
答：回路电感为0.317mH,有载品质因数为1.546
高频电子线路习题参考答案
2－4 石英晶体有何特点？为什么用它制作的振荡器的频率稳 定度较高？
答2-4 石英晶体有以下几个特点 • 晶体的谐振频率只与晶片的材料、尺寸、切割方式、几何形状等有关，温度 系数非常小，因此受外界温度影响很小 • 具有很高的品质因数 • 具有非常小的接入系数，因此手外部电路的影响很小。 • 在工作频率附近有很大的等效电感，阻抗变化率大，因此谐振阻抗很大 • 构成震荡器非常方便，而且由于上述特点，会使频率非常稳定。
1 由f 0 得： 2 LC 1 1 L 2 （2 f 0） C 4 2 4652 106 200 1012
106 0.586mH 2 2 4 465 200 f0 由B0.707 得： QL
通信电子线路习题参考答案(DOC)
第一章习题参考答案：1-11-3解：1-5解：2-3解：2-4由一并联回路，其通频带B过窄，在L、C不变的条件下，怎样能使B增宽？答：减小Q值或减小并联电阻2-112-14解：又解：接入系数p=c1/〔c1+c2〕=0.5，折合后c0’=p2*c0=0.5pf,R0’=R0/ p2=20kΩ,总电容C=Ci+C0’+C1C2/(C1+C2)=15.5pf,回路谐振频率fp=45.2Mhz，谐振阻抗Rp=1/〔1/Ri+1/Rp0+1/R0’〕,其中Rp0为空载时回路谐振阻抗，Rp0=Q0*2πΩ，因此，回路的总的谐振阻抗为：Rp=1/〔1/Ri+1/Rp0+1/R0’〕=5.15 K Ω，有载QL=Rp/〔2π 4-3答：4-5解：4-64-14 一调谐功率放大器工作于临界状态，已知V CC =24V ，临界线的斜率为/V ，管子导通角为90︒，输出功率P o =2W ，试计算P =、P c 、ηc 、R p 的大小。
解：︒=90c θ，查表得 57.1)90(,319.0)90(,5.0)90(101=︒=︒=︒g αα)(min max cm cc cr CE cr c V V g V g i -==)()()(11max 1c cm cc cr c c cm V V g i I θαθα-==5.0)24(6.05.02)()(2121110⨯-⨯⨯=⇒-==cm cm c cm cc cr cm cm cm V V V V g V I V P θα 解得V V cm 43.23= 98.02443.23===cc cm V V ξ %93.7698.0*57.1*5.0)(211===ξθηc c gW P P c 6.2769.020====ηW P P P c 6.026.20=-=-==Ω===24.137)2*2/()43.23()2/(202P V R cm p5-13[书上〔6〕L1C1〈L3C3〈L2C2=〉f1〉f3〉f2，不能起振 ]解：5-15如图〔a〕所示振荡电路，〔1〕画出高频交流等效电路，说明振荡器类型；〔2〕计算振荡器频率57uH 57uH解：〔1〕图〔b 〕是其高频交流等效电路，该振荡器为：电容三端式振荡器 〔2〕振荡频率：L=57uH ，振荡频率为：，f 06-36-4 某发射机只发射载波时，功率为9kW ；当发射单音频调制的已调波时，信号功率为10.125kW ，求调制系数m a 。
通信电子线路问题汇总-student - 答案版
第一章绪论1.调幅发射机和超外差接收机的结构是怎样的？每部分的输入和输出波形是怎样的？2.什么是接收机的灵敏度？接收机的灵敏度指接受弱信号的能力。
3．无线电电波的划分，P12 例：我国CDMA手机占用的CDMA1X，800MHz 频段，按照无线电波波段划分，该频段属于什么频段？甚低频（VLF）：10~30kHz 低频（LF）：30~300kHz中频（MF）：300~3000kHz 高频（HF）：3~30MHz甚高频（VHF）:30~300MHz 超高频（UHF）:300~3000MHz特高频（SHF）:3000~30000MHz 极高频：30~300GHz第三章1．什么叫通频带？什么叫广义失谐？当回路的外加信号电压的幅值保持不变，频率改变为w=w1或w=w2时，回路电流等于谐振值的1/w2-w1称为回路的通频带。
广义失谐2．串联谐振回路和并联谐振回路的谐振曲线（幅度和相位）和电抗性质？串联电抗并联电抗3．串联谐振回路和并联谐振回路适用于信号源内阻和负载电阻大还是小的电路?串联谐振回路适用于信号源内阻小的和电阻不大的，并联谐振回路适用于信号源内阻大的。
4．电感抽头接入和电容抽头接入的接入系数？5．Q 值的物理意义是什么?Q 值由哪些因素决定,其与通频带和回路损耗的关系怎样?回路Q 值与回路电阻R 成反比，考虑信号源和负载的电阻后，Q 值下降 Q 值越高，谐振曲线越尖锐，对外加电压的选频特性越显著，回路的选择性越好，Q 与回路通频带成反比。
在串联回路中：0L S Lw L Q R R R =++ ，S L R R +使回路Q 值降低，谐振曲线边钝。
在并联回路中：1()1P L P P p P L S SLQ Q R R w L G G G R R ==++++, P R 和S R 越小，L Q 值下降越多，因而回路通频带加宽，选择性变坏。
6．串联谐振电路Q 值的计算式？谐振时电容（或电感）上电压与电阻（或电源）上电压的关系是怎样的？ 无负载时 001w L Q Rw C R==有负载时 0L S Lw L Q R R R =++7．并联谐振电路有哪两种形式，相应的Q 值计算式是怎样的？谐振时电容（或电感）上电流与电阻（或电源）上电流的关系是怎样的？LP P SI jQ I =-8. 串联LC 谐振回路的谐振频率与什么有关?回路阻抗最大值和最小值是多少,分别在什么条件下取得?当工作频率小于、等于、大于谐振频率时, 串联LC 谐振回路的阻抗性质是怎样的?当回路谐振时，阻抗最小，为纯电阻。
《通信电子线路》习题答案解析27页PPT
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
40、学而不思则罔，思而不学则殆。——孔子
40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
谢谢！
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
(整理)华南理工大学年通信电子线路试卷及答案
【答】：
(a)同铭端错误，电路引入了负反馈，不能正常振荡；供电电源应增加高频扼流圈，防止信号污染电源。
(b)旁路电容 把晶体管发射机接地了，不能构成电容三端式振荡电路。供电电源应增加高频扼流圈，防止信号污染电源。
(c)发射极电阻Re应增加旁路电容，供电电源应增加高频扼流圈，防止信号污染电源。
2.如图4所示为晶体管收音机（中频465kHz）的某部分电路，试回答下列问题：
2)L4、C3、C5和可变电容C1b组成本振回路,决定了本地振荡器频率。C4、L5组成中频回路，其中心频率为465kHz。
3)L3、L4虚线框内部件作用是提供本振反馈回路,对中频频率近于短路. C1是旁路电容, C2的是耦合电容。
四．证明与计算题（38分）
1.在图5所示电路中，已知 ， ， ， ， ， ， 。试计算回路谐振频率、谐振阻抗（不计 和 时）、有载 值和通频带(8分)
3)如果直接发送音频信号，则发射机将工作在同一频段，这样在接收端就很难区分不同电台的信号。通过调制，把调制信号的频谱搬移到不同的高频载波附近，可以提高信道利用率，实现信号复用。
常用的模拟调制方式包括幅度调制和角度调制。其中幅度调制又分为AM普通调幅，抑制载波的双边带调幅(DSB)，单边带调幅(SSB)和残留边带调幅(VSB)。角度调制包括相位调制(PM)和频率调制(FM)。
1)根据其工作原理分别写出整机框图中编号为(1)～(6)的方框名称(6分)；
2) 画出图中A、B、C、D的频谱示意图。(4分)
图2
【答】：
1)（1）放大器；（2）平衡调制器；（3）上边带滤波器；（4）混频器；（5）上边带滤波器；（6）功率放大器
2)
A
B
C
D
三．电路分析题(14分)
华南理工大学-年-通信电子线路试卷及标准答案
华南理工大学-年-通信电子线路试卷及标准答案华南理工大学-年-通信电子线路试卷及答案————————————————————————————————作者：————————————————————————————————日期：华南理工大学期末考试《通信电子线路》A 试卷一、填空题（每小题2分，共26分）1. 某无线通信系统的工作频率为225MHZ ，它属于VHF(甚高频)频段，波长λ= 1.33 米，主要传播方式是直线传播/对流层散射，天线长度应为0.35m 。
2. 已知某一串联谐振回路的谐振频率为MHz f 10=，若要求对频率为990kHz 的干扰信号有足够的衰减，则回路的通频带应满足kHz f 2027.0≤?，回路品质因数应满足50>Q 。
3. 由于晶体管存在 re y的反馈，所以它是一个“双向”元件。
对其进行单向化的方法有中和法和失配法。
4. LC 并联谐振回路，当0f f =时谐振时回路阻抗最大且为纯阻性，当0f f <时呈感性，0f f >时呈容性。
5. 晶体管选定后，接入系数和回路总电容不变时，单调谐回路放大器的增益和通频带成反比关系。
与单调谐回路相比，双调谐回路谐振放大器的优点是选择性好。
6. 某晶体管谐振功率放大器工作时，已知24=cc V V ，mA I c 2500=，W P o 5=，集电极电压利用率1=ξ，则回路谐振阻抗为 57.6Ω 。
7. 谐振功率放大器通常工作在丙类，此类功率放大器的工作原理是：当输入信号为余弦波时，其集电极电流为脉冲波，由于集电极负载的滤波作用，输出的是与输入信号频率相同的正弦波。
8. 已调波信号V t t t t t u 102cos 106cos 2102cos 102sin )(6363+=ππππ，则)(t u 为抑制载波的双边带幅度调制波。
解调该信号应采用同步检波，其解调输出为V t t t u o 106cos 2102sin )(33?+?=ππ。
通信电子线路复习试题和答案
通信电⼦线路复习试题和答案《通信电⼦线路》复习题⼀、填空题1、通信系统由输⼊变换器、发送设备、信道、接收设备以及输出变换器组成。
2、⽆线通信中,信号的调制⽅式有调幅、调频、调相三种,相应的解调⽅式分别为检波、鉴频、鉴相。
3、在集成中频放⼤器中,常⽤的集中滤波器主要有:LC带通滤波器、陶瓷、⽯英晶体、声表⾯波滤波器等四种。
4、谐振功率放⼤器为提⾼效率⽽⼯作于丙类状态,其导通⾓⼩于 90度,导通⾓越⼩,其效率越⾼。
5、谐振功率放⼤器根据集电极电流波形的不同,可分为三种⼯作状态,分别为⽋压状态、临界状态、过压状态;欲使功率放⼤器⾼效率地输出最⼤功率,应使放⼤器⼯作在临界状态。
6、已知谐振功率放⼤器⼯作在⽋压状态,为了提⾼输出功率可将负载电阻Re 增⼤ ,或将电源电压Vcc 减⼩ ,或将输⼊电压Uim 增⼤。
7、丙类功放最佳⼯作状态就是临界状态,最不安全⼯作状态就是强⽋压状态。
最佳⼯作状态的特点就是输出功率最⼤、效率较⾼8、为了有效地实现基极调幅,调制器必须⼯作在⽋压状态,为了有效地实现集电极调幅,调制器必须⼯作在过压状态。
9、要产⽣较⾼频率信号应采⽤LC振荡器,要产⽣较低频率信号应采⽤RC振荡器,要产⽣频率稳定度⾼的信号应采⽤⽯英晶体振荡器。
10、反馈式正弦波振荡器由放⼤部分、选频⽹络、反馈⽹络三部分组成。
,相位起振条件11、反馈式正弦波振荡器的幅度起振条件为1AF(n=0,1,2…)。
12、三点式振荡器主要分为电容三点式与电感三点式电路。
13、⽯英晶体振荡器就是利⽤⽯英晶体的压电与反压电效应⼯作的,其频率稳定度很⾼,通常可分为串联型晶体振荡器与并联型晶体振荡器两种。
14、并联型⽯英晶振中,⽯英谐振器相当于电感,串联型⽯英晶振中,⽯英谐振器相当于短路线。
15、根据频谱变换的不同特点,频率变换电路分为频谱搬移电路与频谱的⾮线性变换电路。
16、普通调幅波的数学表达式U AM t=Ucm(1+M cosΩt)cosωct,为了实现不失真调幅,Ma⼀般≤1。
通信电子线路 复习题(含答案)-通信电子线路答案
通信电子线路复习题（含答案）一、填空题1．无线电通信中，信号是以电磁波形式发射出去的。
它的调制方式有调幅、调频、调相。
2. 针对不同的调制方式有三种解调方式，分别是检波、鉴频、和鉴相。
3. 在无线电技术中，一个信号的表示方法有三种，分别是数学表达式、波形、频谱。
4. 调频电路有直接调频、间接调频两种方式5. 根据工作特点的不同，检波器有同步检波器和非同步检波器两种。
6.对于FM广播、TV、导航移动通信均属于超短波波段通信。
7. 晶体管选定后，接入系数和回路总电容不变时，单调谐回路放大器的增益和通频带成反比关系。
与单调谐回路相比，双调谐回路谐振放大器的优点是选择性好。
8. 谐振功率放大器通常工作在丙类，此类功率放大器的工作原理是：当输入信号为余弦波时，其集电极电流为脉冲波，由于集电极负载的滤波作用，输出的是与输入信号频率相同的正弦波。
9.检波有同步和非同步检波两种形式。
10.电话话音信号的频率范围为300~3400Hz，音频信号的频率范围为20~20KHz。
11.通信系统的组成为信息源、发送设备、传输信道、接收设备和收信装置。
12.调谐放大器主要由晶体管和调谐电路组成，其衡量指标为放大倍数和选频性能。
13. 角度调制是用音频信号控制载波的频率、相位。
14. 短波的波长较短，地面绕射能力弱，且底面吸收损耗较大，不宜地面传播。
15.实际谐振曲线偏离理想谐振曲线的程度，用矩形系数指标衡量。
16.和振幅调制相比，角度调制的主要优点是抗干扰能力强，因此它们在通信中获得了广泛的应用。
17.小信号调谐放大器的集电极负载为LC谐振回路。
18.小信号调谐放大器双调谐回路的带宽为单调谐回路带宽的1.4倍。
19. 晶体管在高频工作时，放大能力下降。
20.所谓双参差调谐，是将两级单调谐回路放大器的谐振频率，分别调整到（略）高于和（略）低于信号的中心频率。
21.已知功率放大器原工作在临界状态，当改变电源电压时，管子发热严重，说明管子进入了欠压状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章绪论1.调幅发射机和超外差接收机的结构是怎样的？每部分的输入和输出波形是怎样的？2.什么是接收机的灵敏度？接收机的灵敏度指接受弱信号的能力。
3．无线电电波的划分，P12 例：我国CDMA手机占用的CDMA1X，800MHz 频段，按照无线电波波段划分，该频段属于什么频段？甚低频（VLF）：10~30kHz 低频（LF）：30~300kHz中频（MF）：300~3000kHz 高频（HF）：3~30MHz甚高频（VHF）:30~300MHz 超高频（UHF）:300~3000MHz特高频（SHF）:3000~30000MHz 极高频：30~300GHz第三章1．什么叫通频带？什么叫广义失谐？当回路的外加信号电压的幅值保持不变，频率改变为w=w1或w=w2时，回路电流等于谐振值的1/2w2-w1称为回路的通频带。
广义失谐2．串联谐振回路和并联谐振回路的谐振曲线（幅度和相位）和电抗性质？串联电抗并联电抗3．串联谐振回路和并联谐振回路适用于信号源内阻和负载电阻大还是小的电路?串联谐振回路适用于信号源内阻小的和电阻不大的，并联谐振回路适用于信号源内阻大的。
4．电感抽头接入和电容抽头接入的接入系数？ 5．Q 值的物理意义是什么?Q 值由哪些因素决定,其与通频带和回路损耗的关系怎样?回路Q 值与回路电阻R 成反比，考虑信号源和负载的电阻后，Q 值下降 Q 值越高，谐振曲线越尖锐，对外加电压的选频特性越显著，回路的选择性越好，Q 与回路通频带成反比。
在串联回路中：0L S Lw LQR R R =++ ，S L R R +使回路Q 值降低，谐振曲线边钝。
在并联回路中：1()1PL P Pp P L S S LQ Q R R w L G G G R R ==++++, P R 和S R 越小，L Q 值下降越多，因而回路通频带加宽，选择性变坏。
6．串联谐振电路Q 值的计算式？谐振时电容（或电感）上电压与电阻（或电源）上电压的关系是怎样的？无负载时 001w L Q R w CR ==有负载时 0L S Lw LQ R R R =++7．并联谐振电路有哪两种形式，相应的Q 值计算式是怎样的？谐振时电容（或电感）上电流与电阻（或电源）上电流的关系是怎样的？LP P S I jQ I =-8. 串联LC 谐振回路的谐振频率与什么有关?回路阻抗最大值和最小值是多少,分别在什么条件下取得?当工作频率小于、等于、大于谐振频率时, 串联LC 谐振回路的阻抗性质是怎样的?当回路谐振时，阻抗最小，为纯电阻。
工作频率小于谐振频率时，为容性，等于时为纯电阻，大于时为感性。
9. 并联LC 谐振回路的谐振频率与什么有关?回路阻抗最大值和最小值是多少,分别在什么条件下取得?当工作频率小于、等于、大于谐振频率时, 并联LC 谐振回路的阻抗性质是怎样的?谐振时为纯电阻，阻抗达到最大；工作频率大于谐振频率时为容性，小于时为感性。
10. Q 值较大时,串并联阻抗等效互换前后,电阻和电抗的关系是怎样的?2p sp sR Q R X X ;;11. 信号源和负载对谐振电路的Q 值有何影响?串并联谐振电路对信号源内阻和负载电阻的大小分别有什么样的要求? 见第5点12. 信号源内阻和负载电阻对串并联谐振回路的特性将产生什么影响？采取什么措施可以减小这些影响？考虑 Rp 、Rs 后，串联谐振回路的选择性变坏，通频带加宽。
谐振回路适用于信号源内阻很小（恒压源）和负载电阻也不大的情况，这样才能使QL 不至于太低，而使回路有较好的选择性与串联谐振相反，并联谐振通常适用于信号源内阻很大（恒流源）和负载电阻也较大的情况，这样QL 较高，可以获得较好的选择性。
13.下面电路有几个谐振频率,分别是多少,大小关系怎样?该电路a,b 端阻抗模值和电抗性质随频率如何变化?14. 下面电路有几个谐振频率,分别是多少,大小关系怎样?该电路a,b 端阻抗模值和电抗性质随频率如何变化?15.耦合回路中的反射阻抗为什么总是正的?原回路的电抗为电感,则反射电抗的性质是? 回路谐振时,反射阻抗与互感系数以及回路本身电阻是什么关系? 结论：（耦合回路必须重点抓住的几点）1.反射电阻永远是正的。
这说明反射电阻总代表一定能量的损耗。
2.反射电抗的性质总是与原回路的电抗性质相反。
如果次级回路为 容抗时，则反射到初级回路的阻抗 必为感抗；反之亦然。
3.回路谐振时，其反射阻抗为纯阻，反射电阻与 成正比，而与回路本身成反比。
da1V b2V C 12C L R1L Rda +-C+-12=+R R R abV dbV b 2L16.调节耦合回路的目标是最佳全谐振,什么是最佳全谐振?第三章例题：例3.1 ，3.4 （注：见学习指导书，或者第三章“习题解答”PDF文件，下同）第三章练习：P85，3.1，3.4，3.5，3.6，3.7，3.8，3.9，3.18第四章：1．单调谐回路放大器的缺点是什么？双调谐回路谐振放大器的优点是什么？单谐振回路放大器的优点是电路简单，调试容易；缺点是选择性差，增益和通频带的矛盾比较突出。
在回路有载Q值相同的情况下，双调谐回路放大器的通频带（临界耦合时）等于单调谐回路放大器通频带的2倍。
双调谐放大器在弱耦合时，其谐振曲线和单调谐放大器相似，通频带窄，选择性差；强耦合时，通频带显著加宽矩形系数变好。
但调谐曲线顶部凹陷，使回路通频带，增益的兼顾较难。
2．晶体管的哪一个或几个Y参数会影响小信号谐振放大器的稳定性？yre影响：（1）使输出和输入牵连在一起，给放大器的调测带来麻烦；（2）使放大器的工作不稳定，严重时会引起自激。
3．常用的晶体管单向化方法有那些？其典型电路是怎样的？（1）失配法：利用一个阻抗不匹配的电路，使信号源内阻不与管子输入阻抗匹配；同时，使管子输出端负载阻抗不与本级晶体管输出阻抗匹配。
（2）中和法：在放大器中外加一个反馈电路，使它的作用恰好和晶体管的内部反馈作用相反而互相抵消，故称为中和法。
4．某单级高频小信号谐振放大器，若为了增加其通频带，在放大器的负载LC 谐振回路两端外接一个并联电阻，则放大器的增益和选择性将会怎样发生变化？5．对于多级放大器，要减小噪声，最关键的是哪一级，对它的要求怎样？减少噪声的措施：1.使用低噪声元器件；2.正确选择晶体管放大级的直流工作点3.选择合适的信号源内阻；4.选择合适的工作带宽；5.选用合适的放大电路；6.热噪声是内部噪声的主要来源之一，所以降低放大器、特别是接收机前端主要器件的工作温度，对减小噪声系数是有意义的。
6．什么是插入损耗，如何计算？ 11102(1)'LP Q K P Q ==-回路无损耗时的输出功率回路有损耗时的输出功率第四章：1． 单调谐回路放大器的缺点是什么？双调谐回路谐振放大器的优点是什么？2．晶体管的哪一个或几个Y参数会影响小信号谐振放大器的稳定性？3．常用的晶体管单向化方法有那些？其典型电路是怎样的？4．某单级高频小信号谐振放大器，若为了增加其通频带，在放大器的负载LC谐振回路两端外接一个并联电阻，则放大器的增益和选择性将会怎样发生变化？5．对于多级放大器，要减小噪声，最关键的是哪一级，对它的要求怎样？6．什么是插入损耗，如何计算？第四章例题：例4.1，例4.4，例4.5，例4.6第四章练习：P151 4.3，4.4，4.9， 4.10 4.27第五章：1．根据频谱变换的不同特点，频率变换电路分为哪两种？2．下列哪些是频谱的线性搬移过程：调幅及其解调，调频及其解调，混频？3.如希望混频器的噪声系数小，对混频器的功率增益和其本身的噪声要求怎样？3．二极管平衡混频器与晶体管混频器相比有什么优势？5．什么叫组合频率干扰和副波道干扰？怎样消除？组合频率干扰：副波道干扰：7．什么是交调干扰和互调干扰？如何消除？7．什么是阻塞现象和相互混频？8．什么叫中频干扰？抑制中频干扰的方法是什么？假设一超外差接收机，中频465kHz，收听电台的频率为931kHz，请给出产生中频干扰的干扰频率。
9．什么是镜像干扰？克服镜像干扰的方法是什么？假设一超外差接收机，中频465kHz，收听电台的频率为931kHz，请给出产生镜像干扰的干扰频率。
10. 某收音机在耳机中听到哨叫声？请问可能是什么干扰？组合频率干扰 11. 什么是变频跨导？12. 混频器和变频器的区别是什么？有没有本振13. 某发射机发送某一频率的信号，现打开接收机在全波段寻找（假设其它频率没有信号），发现在接收机度盘的三个频率6.5MHz ，7.25MHz ，7.5MHz 上均能听到对方的信号（声音），其中，7.5MHz 的信号最强（声音最大）。
问接收机是如何接收到的？设接收机中频信号频率i f 为0.5MHz ，本振频率大于调制信号频率s f f 0。
10. 某收音机在收听A 电台时，也会听到B 电台的节目，并随着A 电台声音的消失而消失？请问可能是什么干扰？应该如何抑制？ 第五章例题：例5.2，例5.3，例5.5，例5.6 第五章练习：P197 5.2，5.8，5.9，5.17，5.19，5.20， 5.21， 5.23（1），5.27，5.28，5.31，5.34,5.35， 5.37，5.385.35 补充问题：如果转动接收机调谐旋钮，干扰哨声音调是否会改变？如果使调谐回路的谐振电容往容量减小的方向旋转，哨声音调是上升还是下降？第六章：1． 什么是晶体管的转移特性曲线和输出特性曲线？输出特性曲线是指基极电流(电压)恒定时,集电极电流与集电极电压的关系曲线. 转移特性曲线是指集电极电压恒定时,集电极电流与基极电流电压的关系曲线 2． 什么是折线分析法？3． 什么叫半流通角，指出晶体管在A 类，AB 类，B 类，C 类工作状态下半流通角的值4． 何提高放大器的效率？5． 什么是集电极电压利用系数，什么是波形系数，它们与集电极效率的关系怎样？6．什么是高频功率放大器动态特性？7．什么是高频功率放大器的过压，欠压和临界状态？在哪种状态下，集电极电流在输入信号的一个周期内会出现两个峰值？试比较三种状态下的输出功率和集电极效率。
在哪种状态下高频功率放大器相当于恒流源，哪种状态下相当于恒压源（利用输出特性曲线和动态特征曲线说明）？过压状态时会出现两个峰值欠压相当恒流源，过压相当于恒压源。
U，高频功放分别变化到哪个状态？（欠压和过压）在哪个8．在临界状态下增大和减小Bm区Bm U 对输出功率o P 的影响大（过压区，欠压区）？当谐振功率放大器作为线性功率放大器，为了使输出信号振幅Cm U 反映输入信号振幅Bm U 的变化，放大器必须工作在哪个状态？（欠压）利用输出特性曲线和动态特征曲线说明 电压对工作状态的影响9． 在临界状态下增大和减小cc V ，高频功放分别变化到哪个状态？在哪个区cc V 对输出功率o P 的影响大（过压区，欠压区）？利用输出特性曲线和动态特征曲线说明。
