磁珠和磁环的区别
开关电源助理工程师面考试试题
开关电源助理工程师面试题共25题1---20题每题3分21---25题每题8分1，一般情况下，同功率的开关电源与线性电源相比，_____。
A, 体积大，效率高B，体积小，效率低C, 体积不变，效率低 D, 体积小，效率高2，大功率开关电源常用变换拓扑结构形式是_____。
A, 反激式B, 正激式C,自激式D, 他激式3,一般来说，提高开关电源的频率，则电源_____。
A, 同体积时，增大功率B, 功率减小，体积也减小C, 功率增大，体积也增大D, 效率提高，体积增大4，肖特基管和快恢复管常作为开关电源的____。
A, 输入整流管B, 输出整流管C,电压瞬变抑制管D,信号检波管5，肖特基管与快恢复管相比，____。
A, 耐压高B, 反向恢复时间长 C,正向压降大 D, 耐压低，正向压降小6， GTR、SCR、GTO、TRIAC、MOSFET、IGBT中，那些是开关电源中变压器常用的驱动元件？____。
A, GTO和GTR B, TRIAC 和IGBT C, MOSFET和IGBT D，SCR和MOSFET7，开关电源变压器的损耗主要包括：____。
A, 磁滞损耗、铜阻损耗、涡流损耗 B, 磁滞损耗、铜阻损耗、介电损耗C, 铜阻损耗、涡流损耗、介电损耗 D, 磁滞损耗、涡流损耗、介电损耗8，开关电源变压器的初级漏感测量方法是___。
A, 次级开路，测初级电感 B, 初级开路，测次级电感C, 次级短路，测初级电感D, 初级短路，测次级电感9，开关电源变压器的激磁电感测量方法是___。
A, 次级开路，测初级电感 B, 初级开路，测次级电感C, 次级短路，测初级电感D, 初级短路，测次级电感10，变压器初次级间加屏蔽层的目的是_____。
A, 减小初次间分布电感引起的干扰 B, 减小初次间分布电容引起的干扰C, 提高效率 D, 增大绝缘能力11，减小开关驱动管的损耗主要途经是_____。
A, 选用低导通电阻的驱动管B, 提高驱动管的驱动信号的边沿陡度C, 提高开关频率D, A和B及减小开关频率12，已知功率管的管芯至管壳的热阻为1.2℃/W,管壳至散热器的热阻为2.0℃/W, 散热器至自由空气的热阻为10℃/W,环境温度为70℃，如功率管的损耗为6W，工作半小时后，管芯温度大约为___。
电源线上磁环的作用
电源线上磁环的作用电源线上的磁环作用随着科技的不断发展，电子设备在我们的日常生活中扮演着越来越重要的角色。
而电源线作为电子设备的重要组成部分，其质量和性能直接影响着设备的稳定运行。
在电源线上，我们经常会看到一个小小的磁环，这个磁环究竟起到了什么作用呢？电源线上的磁环，也称为磁珠或电磁滤波器，其主要作用是抑制电磁干扰。
在电子设备中，电流的流动会产生磁场，而这个磁场会对设备本身以及周围的其他设备产生干扰。
磁环的设计和放置可以有效地减少这种干扰，提高设备的性能和稳定性。
磁环可以起到滤波的作用。
在电源线上，电流会受到各种电磁波的干扰，尤其是高频干扰。
这些干扰信号会通过电源线进入设备，影响设备的正常工作。
磁环内部的材料可以有效地吸收和衰减这些高频信号，使得设备接收到的电流更加纯净，减少干扰对设备的影响。
磁环还可以起到屏蔽的作用。
电磁波的传播是通过电磁场的相互作用完成的，而磁环的存在可以削弱或屏蔽电磁场的传播。
当电磁波通过磁环时，磁环内部的材料会吸收部分电磁波能量，减少电磁波的传播距离和强度，从而降低设备受到的干扰。
磁环还可以起到隔离的作用。
在电子设备中，不同的电路之间可能存在干扰的问题。
磁环的存在可以在一定程度上隔离不同电路之间的干扰，保证各个电路的正常运行。
特别是在一些需要高精度信号处理的设备中，磁环的使用可以提高信号的纯净度和稳定性，减少误差和失真。
需要注意的是，不同的磁环具有不同的特性和参数，因此在选择磁环时需要根据具体的设备要求进行选择。
磁环的参数包括磁导率、频率响应等，这些参数会直接影响到磁环的滤波效果。
此外，磁环的尺寸和材质也会影响到其性能。
因此，在设计和选购电源线时，需要根据具体的需求和要求，选择合适的磁环来提高设备的性能。
电源线上的磁环作为一种重要的电磁干扰抑制器，可以有效地减少电磁干扰对设备的影响，提高设备的性能和稳定性。
通过滤波、屏蔽和隔离等作用，磁环在电子设备中发挥着重要的作用。
在实际应用中，我们需要根据设备的具体要求选择合适的磁环，以确保设备的正常运行和稳定性。
磁珠的作用
磁珠的作用1、磁珠，其实就是单匝的线圈，而电感是多匝的。
有一匝以上的线圈习惯称为电感线圈，少于一匝（导线直通磁环）的线圈习惯称之为磁珠，其实磁珠就是单匝电感，因此电感量小，与其寄生电容的共振频率就高（在这个频率点上，阻抗最高），因而对高频的抑制作用就好。
2、磁珠，是能量消耗元件，可等效为一个电感和一个电阻串联，只是电阻和电感都随频率的增高而增大，低频时阻抗很小，信号可以通过，频率较高时，比如说外界的RF干扰，等效阻抗很大，射频干扰以热量的形式被消耗掉，达到EMC 的目的，常用于信号线和电源线入口，抑制高频干扰和尖峰干扰；而电感是储能元件，多用于电源的滤波。
3、磁珠主要对付环境中的电磁辐射干扰；电感用来对付传导性干扰。
4、两者在电路中的符号虽然相同，但是单位却不同，磁珠的单位是欧姆，因为磁珠的单位是按照它在某一频率产生的阻抗来标称的，阻抗的单位也是欧姆。
磁珠的DATASHEET上一般会提供频率和阻抗的特性曲线图，一般以100MHz为标准，比如1000R@100MHz，意思就是在100MHz频率的时候磁珠的阻抗相当于600欧姆；电感的单位是亨利(H)。
不过两者贴片的封装差不多，顺便贴出贴片的公制封装与英制封装名称对比：下面主要说说磁珠：现在用的最多的是铁氧体磁珠(Ferrite Bead) 。
1、磁珠的分类：通用型、大电流型、低频高阻型及尖峰型。
并分别用代号来表示：CBG的含义叠层片式通型磁珠，CBW为大电流型，CBY为尖峰型、CBH为低频高阻型。
2、磁珠的参数：以我们选用的村田的BLM15AG102SN1为例：阻抗1000ohm@100MHz，100MHz时的等效阻抗位1000欧姆；直流电阻DC Resistance (1.0 ohm)，直流阻抗1.0欧姆，表示对直流信号的衰减，越低越好；还可以发现一个现象：阻抗越大，其直流阻抗也越大，例如，BLM15AG100SN1100MHz阻抗仅为10ohm，直流阻抗为0.05ohm。
磁环 磁珠 磁环共模 -回复
磁环磁珠磁环共模-回复磁环、磁珠和磁环共模是在电子领域中常用的磁性元件。
它们具有相似的结构和特性，同时也有一些区别，用途也有所不同。
本文将通过一步一步的解析，阐述磁环、磁珠和磁环共模的定义、结构、工作原理以及应用领域。
第一步：定义与概述磁环、磁珠和磁环共模都是由铁氧体等磁性材料制成的元件，具有良好的低频特性和抑制高频电磁干扰的能力。
它们广泛应用于电子领域，特别是在电磁兼容性（EMC）设计中扮演着重要的角色。
第二步：磁环磁环是一种中空环状的磁性元件，通常由铁氧体材料制成。
它的结构使得磁通线可以通过磁环的中心空洞，形成一个封闭的磁路。
当磁通线通过磁环时，磁性材料将吸收并储存电能。
磁环的磁导率高，能够有效地抑制高频电磁干扰。
磁环广泛应用于电源滤波器、变压器等电磁兼容性设计中。
第三步：磁珠磁珠是一种具有穿孔的磁性元件，通常由铁氧体或镍锌材料制成。
它的结构类似于一个小珠子，中间有一个空心穿孔。
磁珠通过封闭在电路中的导线，能够有效地抑制高频电磁干扰。
磁珠主要用于滤波电路、天线匹配电路、隔离电路等应用中。
第四步：磁环共模磁环共模是一种特殊的磁环结构，用于电缆的电磁干扰抑制。
磁环共模具有两个相互绕制、方向相反的磁环，它们通过一个穿孔的电缆穿过。
当电缆上有共模干扰信号时，磁环共模会在两个磁环内产生反相磁通，从而抵消该干扰信号。
磁环共模广泛应用于电信号传输线路、计算机数据线缆等领域。
第五步：应用领域由于磁环、磁珠和磁环共模具有良好的低频特性和抑制高频电磁干扰的能力，它们被广泛应用于电子设备和通信系统中。
磁环常用于电源滤波器、变压器、滤波电路等领域；磁珠主要用于天线匹配电路、滤波电路以及隔离电路等；而磁环共模则用于电信号传输线路、计算机数据线缆等领域。
总结：本文以"磁环、磁珠和磁环共模"为主题，通过一步一步的解析，阐述了磁环、磁珠和磁环共模的定义、结构、工作原理以及应用领域。
这些磁性元件在电子领域中起到了重要的作用，为电子设备和通信系统提供了低频特性和抗干扰能力。
磁珠定义
磁珠的作用磁珠的作用在成品电路板上，我们会看到一些导线或元件的引脚上套有黑色的小磁环，这就是本文要介绍的磁珠。
磁珠的全称为铁氧体磁珠滤波器(另有一种是非晶合金磁性材料制作的磁珠)，是一种抗干扰元件，滤除高频噪声效果显著。
铁氧体材料的特点是高频损耗非常大，具有很高的导磁率，使电感的线圈绕组之间在高频高阻的情况下产生的电容最校当磁珠中有电流穿过时，铁氧体对低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大的衰减。
对于抑制电磁干扰用的铁氧体，最重要的性能参数为磁导率μ和饱和磁通密度Bs。
它的等效电路为一个电感和一个电阻串联，两个元件的值都与磁珠的长度成比例。
当导线穿过这种铁氧体磁芯时，所构成的电感阻抗是随着频率的升高而增加。
高频电流在其中以热量形式散发。
在低频段，阻抗由电感的感抗构成。
低频时R很小，磁芯的磁导率较高，因此电感量较大，L起主要作用，电磁干扰被反射而受到抑制，并且这时磁芯的损耗较小．整个器件是一个低损耗，高Q特性的电感。
这种电感容易造成谐振．因此在低频段有时可能出现使用铁氧体磁珠后，干扰增强的现象。
在高频段，阻抗由电阻成分构成，随着频率升高，磁芯的磁导率降低，导致电感的电感量减小，感抗成分减校这时磁芯的损耗增加，电阻成分增加，导致总的阻抗增加。
当高频信号通过铁氧体时，电磁干扰被吸收并转换成热能的形式耗散掉。
铁氧体磁珠广泛应用于印制电路板，如在印制板的电源线入口端套上磁珠(较大的磁环)，就可以滤除高频干扰。
铁氧体磁环或磁珠专用于抑制信号线、电源线上的高频干扰和尖峰干扰，它也具有吸收静电放电脉冲干扰的能力。
电感是储能元件，而磁珠是能量转换(消耗)器件。
电感多用于电源滤波回路，侧重于抑制传导性干扰；磁珠多用于信号回路，主要用于EMI(电磁兼容)方面。
磁珠用来吸收超高频信号，例如在一些RF电路、PLL、振荡电路、含超高频存储器电路等，都需要在电源输入部分加磁珠。
磁珠的单位是欧姆，是按照它在某一频率下产生的阻抗来标称的。
最新开关电源工程师面试题(1)
开关电源工程师面试题共25题1---20题每题3分21---25题每题8分1，一般情况下，同功率的开关电源与线性电源相比，_____。
A,体积大，效率高B，体积小，效率低C,体积不变，效率低D,体积小，效率高2，大功率开关电源常用变换拓扑结构形式是_____。
A,反激式B,正激式C,自激式D,他激式3,一般来说，提高开关电源的频率，则电源_____。
A,同体积时，增大功率B,功率减小，体积也减小C,功率增大，体积也增大D,效率提高，体积增大4，肖特基管和快恢复管常作为开关电源的____。
A,输入整流管B,输出整流管C,电压瞬变抑制管D,信号检波管5，肖特基管与快恢复管相比，____。
A,耐压高B,反向恢复时间长C,正向压降大D,耐压低，正向压降小6，G T R、S C R、G T O、T R I A C、M O S F E T、I G B T中，那些是开关电源中变压器常用的驱动元件？____。
A,G T O和G T R B,T R I A C和I G B T C,M O S F E T和I G B T D，S C R和M O S F E T7，开关电源变压器的损耗主要包括：____。
A,磁滞损耗、铜阻损耗、涡流损B,磁滞损耗、铜阻损耗、介电损耗C,铜阻损耗、涡流损耗、介电损D,磁滞损耗、涡流损耗、介电损耗8，开关电源变压器的初级漏感测量方法是___。
A,次级开路，测初级电感B,初级开路，测次级电感C,次级短路，测初级电感D,初级短路，测次级电感9，开关电源变压器的激磁电感测量方法是___。
A,次级开路，测初级电感B,初级开路，测次级电感C,次级短路，测初级电感D,初级短路，测次级电感10，变压器初次级间加屏蔽层的目的是_____。
A,减小初次间分布电感引起的干扰B,减小初次间分布电容引起的干扰C,提高效率D,增大绝缘能力11，减小开关驱动管的损耗主要途经是_____。
A,选用低导通电阻的驱动管B,提高驱动管的驱动信号的边沿陡度C,提高开关频率D,A和B及减小开关频率12，已知功率管的管芯至管壳的热阻为 1.2℃/W,管壳至散热器的热阻为2.0℃/W,散热器至自由空气的热阻为10℃/W,环境温度为70℃，如功率管的损耗为6W，工作半小时后，管芯温度大约为___。
磁珠知识简介
磁珠知识简介磁珠知识简介磁珠的全称为铁氧体磁珠滤波器，是目前应用发展很快的一种抗干扰元件，廉价、易用，滤除高频噪声效果显著。
还有一种是近年来问世的一种超小型非晶合金磁性材料制作的磁珠，它和铁氧体不是同一种材料。
(注：请区别于电‘技术中的“绝缘瓷珠”——编者)磁珠的主要原料为铁氧体，是一种立方晶格结构的亚铁磁性材料。
这种材料的特点是高频损耗非常大，具有很高的导磁率，使电感的线圈绕组之间在高频高阻的情况下产生的电容最小。
当导线中有电流穿过时，铁氧体对低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大的衰减。
对于抑制电磁干扰用的铁氧体，最重要的性能参数为磁导率μ和饱和磁通密度Bs。
它的等效电路为一个电感和一个电阻串联，两个元件的值都与磁珠的长度成比例。
当导线穿过这种铁氧体磁芯时，所构成的电感阻抗是随着频率的升高而增加。
高频电流在其中以热量形式散发。
在低频段，阻抗由电感的感抗构成。
低频时R很小，磁芯的磁导率较高，因此电感量较大，L起主要作用，电磁干扰被反射而受到抑制，并且这时磁芯的损耗较小．整个器件是一个低损耗，高Q特性的电感。
这种电感容易造成谐振．因此在低频段有时可能出现使用铁氧体磁珠后，干扰增强的现象。
在高频段，阻抗由电阻成分构成，随着频率升高，磁芯的磁导率降低，导致电感的电感量减小，感抗成分减小。
这时磁芯的损耗增加，电阻成分增加，导致总的阻抗增加。
当高频信号通过铁氧体时，电磁干扰被吸收并转换成热能的形式耗散掉。
铁氧体抑制元件广泛应用于印制电路板．在电源线和数据线上，如在印制板的电源线入口端加铁氧体抑制元件．就可以滤除高频干扰。
铁氧体磁环或磁珠专用于抑制信号线、电源线上的高频干扰和尖峰干扰，它也具有吸收静电放电脉冲干扰的能力。
电感是储能元件，而磁珠是能量转换(消耗)器件。
电感多用于电源滤波回路，侧重于抑制传导性干扰；磁珠多用于信号回路，主要用于EMI(电磁兼容)方面。
磁珠用来吸收超高频信号，例如在一些RF电路、PLL、振荡电路、含超高频存储器电路等，都需要在电源输入部分加磁珠。
EMC常用元器件之磁珠总结
从磁珠的阻抗曲线来看，其实它的特性就是可以用来做高频信号滤波器。需要注 意的是，通常大家看到的厂家提供的磁珠阻抗曲线，都是在无偏置电流情况下测 试得到的曲线。但大部分磁珠通常被放在电源线上用来滤除电源的 EMI 噪声。而 在有偏置电流的情况下，磁珠的特性会发生一些变化。下面是某个 0805 尺寸 额 定电流 500mA 的磁珠在不同的偏置电流下的阻抗曲线。大家可以看到，随着电流 的增加，磁珠的峰值阻抗会变小，同时阻抗峰值点的频率也会变高。
从等效电路中可以看到，当频率低于 fL（LC 谐振频率）时，磁珠呈现电感特性； 当频率等于 fL 时，磁珠是一个纯电阻，此时磁珠的阻抗（impedance）最大；当 频率高于谐振频率点 fL 时，磁珠则呈现电容特性。
三、 磁珠选用的原则
磁珠的阻抗在 EMI 噪声频率处最大。比如如果 EMI 噪声的最大值在 200MHz,那你 选择的时候就要看磁珠的特性曲线，其阻抗的最大值应该在 200MHz 左右。
五、典型应用
磁珠被广泛应用于印制电路板、电源线、数据线、高频开关电源、录像机、电 子测量仪器、以及各种对噪声要求非常严格的电路中。如在印制板的电源线入 口端加上磁珠，就可以滤除高频干扰。磁珠或磁环专用于抑制信号线、电源线 上的高频干扰和尖峰干扰，它也具有吸收静电放电脉冲干扰的能力。磁珠有很 高的电阻率和磁导率。 在信号电路中的应用图一、图二、图三 分别表示出了磁珠在直流供电回路、 数字电话、抑制 EMI 噪声滤波器中的应用实例。
那么 EMI 磁珠有成千上万种，阻抗曲线也各不相同，我们应该如根据我们的实 际应用选择合适的磁珠呢？
磁珠的作用
磁珠的作用在成品电路板上，我们会看到一些导线或元件的引脚上套有黑色的小磁环，这就是本文要介绍的磁珠。
磁珠的全称为铁氧体磁珠滤波器(另有一种是非晶合金磁性材料制作的磁珠)，是一种抗干扰元件，滤除高频噪声效果显著。
铁氧体材料的特点是高频损耗非常大，具有很高的导磁率，使电感的线圈绕组之间在高频高阻的情况下产生的电容最小。
当磁珠中有电流穿过时，铁氧体对低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大的衰减。
对于抑制电磁干扰用的铁氧体，最重要的性能参数为磁导率μ和饱和磁通密度Bs。
它的等效电路为一个电感和一个电阻串联，两个元件的值都与磁珠的长度成比例。
当导线穿过这种铁氧体磁芯时，所构成的电感阻抗是随着频率的升高而增加。
高频电流在其中以热量形式散发。
在低频段，阻抗由电感的感抗构成。
低频时R很小，磁芯的磁导率较高，因此电感量较大，L起主要作用，电磁干扰被反射而受到抑制，并且这时磁芯的损耗较小．整个器件是一个低损耗，高Q特性的电感。
这种电感容易造成谐振．因此在低频段有时可能出现使用铁氧体磁珠后，干扰增强的现象。
在高频段，阻抗由电阻成分构成，随着频率升高，磁芯的磁导率降低，导致电感的电感量减小，感抗成分减小。
这时磁芯的损耗增加，电阻成分增加，导致总的阻抗增加。
当高频信号通过铁氧体时，电磁干扰被吸收并转换成热能的形式耗散掉。
铁氧体磁珠广泛应用于印制电路板，如在印制板的电源线入口端套上磁珠(较大的磁环)，就可以滤除高频干扰。
铁氧体磁环或磁珠专用于抑制信号线、电源线上的高频干扰和尖峰干扰，它也具有吸收静电放电脉冲干扰的能力。
电感是储能元件，而磁珠是能量转换(消耗)器件。
电感多用于电源滤波回路，侧重于抑制传导性干扰；磁珠多用于信号回路，主要用于EMI(电磁兼容)方面。
磁珠用来吸收超高频信号，例如在一些RF电路、PLL、振荡电路、含超高频存储器电路等，都需要在电源输入部分加磁珠。
磁珠的单位是欧姆，是按照它在某一频率下产生的阻抗来标称的。
磁环 磁珠 磁环共模 -回复
磁环磁珠磁环共模-回复磁环、磁珠和磁环共模是电子领域中常用的磁性元件。
在本文中，我们将逐步探讨这三个主题，并详细介绍它们的定义、特性以及应用。
一、磁环的定义和特性磁环是一种具有圆环形状的磁性材料，常用于电磁设备和电子器件中。
磁环的材料通常是氧化铁（Fe3O4）或其他具有高磁导率的磁性材料。
磁环的主要特性如下：1. 磁导率高：磁环具有很高的磁导率，可以有效地集中和引导磁场。
2. 磁饱和流密度高：磁环的磁饱和流密度是指在磁场作用下，磁环的磁感应强度达到饱和状态时的流密度。
磁饱和流密度高意味着磁环能够承受较高的磁场强度。
3. 抗腐蚀性强：磁环通常由氧化铁等材料制成，具有良好的抗腐蚀性能。
4. 尺寸可调：由于磁环是一种环形结构，其内径和外径可以根据具体的应用要求进行调整。
磁环的应用范围非常广泛，常见的应用包括变压器、电感器、磁环存储器等。
二、磁珠的定义和特性磁珠是一种被广泛应用于电磁兼容（EMC）领域的磁性材料。
磁珠的外观呈圆柱形，一般由氧化铁制成。
磁珠的主要特性如下：1. 巨磁阻抗：磁珠具有巨磁阻抗（MI）特性，即在高频磁场下，磁珠的阻抗随频率的变化呈现出明显的峰值。
2. 高频抑制：磁珠能够有效地抑制高频电磁信号的干扰，提高电子设备的抗干扰能力。
3. 体积小巧：磁珠的体积相对较小，适用于电路板上的集成应用。
4. 尺寸可调：磁珠的直径和长度可以根据具体的应用要求进行调整。
磁珠的主要应用包括EMC滤波器、噪声抑制器、电磁隔离器等，能够有效地提高电子设备的EMC性能。
三、磁环共模的定义和特性磁环共模是一种电磁兼容技术，用于抑制电子设备中的磁场干扰。
磁环共模器件通常由多个磁环和磁珠组成，用于提高电子设备的抗干扰能力。
磁环共模的主要特性如下：1. 抑制共模干扰：磁环共模器件通过引入磁环和磁珠，能够有效地抑制电磁设备中的共模干扰信号。
共模干扰是指同时作用于两个相对地线上的电磁干扰信号。
2. 高频抑制：磁环共模器件在高频范围内，能够增加磁阻抗，有效地抑制高频干扰信号。
磁芯磁环的区别
磁芯和磁环的区别？
磁芯是指由各种氧化铁混合物组成的一种烧结磁性金属氧化物。
例如，锰-锌铁氧体和镍-锌铁氧体是典型的磁芯体材料。
锰-锌铁氧体具有高磁导率和高磁通密度的特点，且在低于1MHz 的频率时，具有较低损耗的特性。
镍-锌铁氧体具有极高的阻抗率、不到几百的低磁导率等特性，及在高于1MHz的频率亦产生较低损耗等。
铁氧体磁芯用于各种电子设备的线圈和变压器中。
吸收磁环，又称铁氧体磁环，简称磁环。
它是电子电路中常用的抗干扰元件，对于高频噪声有很好的抑制作用，一般使用铁氧体材料（Mn －Zn）制成。
磁环在不同的频率下有不同的阻抗特性，一般在低频时阻抗很小，当信号频率升高磁环表现的阻抗急剧升高。
大家都知道，信号频率越高，越容易辐射出去（要买优质的电脑机箱也是要减小电磁泄漏），而一般的信号线都是没有屏蔽层的，那么这些信号线就成了很好的天线，接收周围环境中各种杂乱的高频信号，而这些信号叠加在本来传输的信号上，甚至会改变原来传输的有用信号。
那么在磁环作用下，使正常有用的信号很好的通过，又能很好的抑制高频干扰信号的通过，而且成本低廉。
最新开关电源工程师面试题
开关电源工程师面试题共25题1---20题每题3分21---25题每题8分1，一般情况下，同功率的开关电源与线性电源相比，_____。
A,体积大，效率高B，体积小，效率低C,体积不变，效率低D,体积小，效率高2，大功率开关电源常用变换拓扑结构形式是_____。
A,反激式B,正激式C,自激式D,他激式3,一般来说，提高开关电源的频率，则电源_____。
A,同体积时，增大功率B,功率减小，体积也减小C,功率增大，体积也增大D,效率提高，体积增大4，肖特基管和快恢复管常作为开关电源的____。
A,输入整流管B,输出整流管C,电压瞬变抑制管D,信号检波管5，肖特基管与快恢复管相比，____。
A,耐压高B,反向恢复时间长C,正向压降大D,耐压低，正向压降小6，G T R、S C R、G T O、T R I A C、M O S F E T、I G B T中，那些是开关电源中变压器常用的驱动元件？____。
A,G T O和G T R B,T R I A C和I G B T C,M O S F E T和I G B T D，S C R和M O S F E T7，开关电源变压器的损耗主要包括：____。
A,磁滞损耗、铜阻损耗、涡流损B,磁滞损耗、铜阻损耗、介电损耗C,铜阻损耗、涡流损耗、介电损D,磁滞损耗、涡流损耗、介电损耗8，开关电源变压器的初级漏感测量方法是___。
A,次级开路，测初级电感B,初级开路，测次级电感C,次级短路，测初级电感D,初级短路，测次级电感9，开关电源变压器的激磁电感测量方法是___。
A,次级开路，测初级电感B,初级开路，测次级电感C,次级短路，测初级电感D,初级短路，测次级电感10，变压器初次级间加屏蔽层的目的是_____。
A,减小初次间分布电感引起的干扰B,减小初次间分布电容引起的干扰C,提高效率D,增大绝缘能力11，减小开关驱动管的损耗主要途经是_____。
A,选用低导通电阻的驱动管B,提高驱动管的驱动信号的边沿陡度C,提高开关频率D,A和B及减小开关频率12，已知功率管的管芯至管壳的热阻为 1.2℃/W,管壳至散热器的热阻为2.0℃/W,散热器至自由空气的热阻为10℃/W,环境温度为70℃，如功率管的损耗为6W，工作半小时后，管芯温度大约为___。
铁氧体(铁氧体磁环-铁氧体磁珠)在抑制电磁干扰(EMI)中的应用
铁氧体(铁氧体磁环-铁氧体磁珠)在抑制电磁干扰(EMI)中的应用用铁氧体磁性材料抑制电磁干扰（ＥＭＩ）是经济简便而有效的方法，已广泛应用于计算机等各种军用或民用电子设备。
那么什么是铁氧体呢？如何选择，怎样使用铁氧体元件呢？这篇文章将对这些问题作一简要介绍。
一、什么是铁氧体抑制元件铁氧体是一种立方晶格结构的亚铁磁性材料，它的制造工艺和机械性能与陶瓷相似。
但颜色为黑灰色，故又称黑磁或磁性瓷。
铁氧体的分子结构为ＭＯ·Ｆe2Ｏ3，其中ＭＯ为金属氧化物，通常是ＭnＯ或ZnＯ。
衡量铁氧体磁性材料磁性能的参数有磁导率μ，饱和磁通密度Ｂs，剩磁Ｂr和矫顽力Ｈc等。
对于抑制用铁氧体材料，磁导率μ和饱和磁通密度Ｂs是最重要的磁性参数。
磁导率定义为磁通密度随磁场强度的变化率。
μ＝△Ｂ／△Ｈ对于一种磁性材料来说，磁导率不是一个常数，它与磁场的大小、频率的高低有关。
当铁氧体受到一个外磁场Ｈ作用时，例如当电流流经绕在铁氧体磁环上的线圈时，铁氧体磁环被磁化。
随着磁场Ｈ的增加，磁通密度Ｂ增加。
当磁场Ｈ场加到一定值时，Ｂ值趋于平稳。
这时称作饱和。
对于软磁材料，饱和磁场Ｈ只有十分之几到几个奥斯特。
随着饱和的接近，铁氧体的磁导率迅速下降并接近于空气图1 铁氧体的B-H曲线的导磁率(相对磁导率为１）如图１所示。
铁氧体的磁导率可以表示为复数。
实数部分μ'代表无功磁导率，它构成磁性材料的电感。
虚数部分μ"代表损耗，如图２所示。
μ＝μ'－jμ"图2 铁氧体的复数磁导率磁导率与频率的关系如图３所示。
在一定的频率范围内μ'值（在某一磁场下的磁导率）保持不变，然后随频率的升高磁导率μ'有一最大值。
频率再增加时，μ'迅速下降。
代表材料损耗的虚数磁导率μ"在低频时数值较小，随着频率增加，材料的损耗增加，μ"增加。
如图３所示，图中tanδ=μ"/μ'图3 铁氧体磁导率与频率的关系图4 铁氧体抑制元件的等效电路（a）和阻抗矢量图（b）二、铁氧体抑制元件的阻抗和插入损耗当铁氧体元件用在交流电路时，铁氧体元件是一个有损耗的电感器，它的等效电路可视为由电感Ｌ和损耗电阻Ｒ组成的串联电路，如图４所示。
开关电源技术复习题
开关电源技术复习题一、填空题：1、带有放大环节的串联式晶体管稳压电路主要由：调整环节电路、采样环节电路、基准环节电路、比校放大环节电路4个部分组成。
2、采用高频技术,去掉了工频变压器，与相控整流器相比较，在输出同等功率的情况下,开关整流器的体积只是相控整流器的 1/10 ，重量已接近 1/10 。
3、开关电源驱动方式有：自励式和它励式4、DC/DC变换器的工作方式分：单端正激式和反激式、半桥式和全桥式、推挽式等；5、开关电源的组成： DC/DC变换器、驱动器、信号源、比较放大器、采样电路。
6、开关电源分类: 电源的输出稳压控制方式、开关电源的触发方式、电路的输出取样方式等组成。
7、开关电源是否隔离和反馈控制信号耦合方式分，有隔离式、非隔离式、变压器耦合式和光电耦合式等.8、非隔离型开关电源的四种典型拓补形式分别是Boost变换器（升压）、Buck 变换器（升压）、 Buck—Boost变换器（升降压）、 CUK变换器 .9、开关器件的分类：半控型器件、全控型器件、不可控器件。
10、按稳压电路实现的方法不同,稳压电源可分为三种：线性稳压电源、相控稳压电源、开关稳压电源。
11、直流供电系统的供电方式有：集中供电和分散供电两种。
12、开关电源的主要技术指标:电气技术参数、稳压器质量指标、稳压器的工作指标。
13、开关电源PWM的含义是在控制电路输出频率不变，它是利用改变占空比来改变开关管的导通与截止时间比例的。
14、开关电源谐振电路组成分, 有谐振型和非谐振型。
15、开关稳压电源可分为PWM型开关稳压电源和PFM型开关稳压电源。
16、脉冲调制控制方式有：脉冲宽度调制（PWM) 方式、脉冲频率调制（PFM) 方式、 PWM与PFM混合方式.17、PWM是输出频率不变，调整占空比；PFM是占空比不变，调整频率。
18、PWM电路产生的锯齿波进行比较,来调整输出脉冲信号的占空比。
19、开关电源控制器的作用是：将输出直流电压取样，来控制功率开关器件的. 20、谐振型技术主要是使各开关器件实现零电压或零电流导通或截止,从而减少开关损耗，提高开关频率。
磁环 磁珠 磁环共模
磁环磁珠磁环共模
磁环、磁珠和磁环共模是电子电路中常用的电磁干扰抑制元件，用于抑制高频噪声和电磁波干扰。
以下是它们的简要介绍：
1. 磁环（Ferrite Bead）：
- 磁环是一种无源元件，通常由铁氧体磁性材料制成，具有高磁导率和高频阻抗特性。
- 它的作用是在电路中抑制高频噪声和电磁波干扰，通过将噪声能量转化为热能来减少干扰信号的传输。
- 磁环常用于电源线、信号线等电路中，以降低EMI（电磁干扰）和提高信号完整性。
2. 磁珠（Ferrite bead）：
- 磁珠是一种小型的圆柱形磁性元件，也由铁氧体材料制成。
- 它的作用类似于磁环，但比磁环更小，常用于高频电路中，如射频电路、高速数据传输线等。
- 磁珠可以有效地抑制高频噪声和反射，提高信号的质量和传输速率。
3. 磁环共模（Common Mode Choke）：
- 磁环共模是一种特殊的磁环，用于抑制电路中的共模噪声。
- 共模噪声是指在信号线或电源线中同时存在于两根导线上的噪声信号，它会对电路的正常工作产生干扰。
- 磁环共模通过将两根导线穿过磁环的中心孔，利用磁环的高磁导率和阻抗特性，将共模噪声抑制在磁环内部，从而减少其对电路的影响。
总之，磁环、磁珠和磁环共模都是用于抑制电磁干扰的元件，它们在电子设备中广泛应用，以提高电路的抗干扰能力和信号完整性。
在选择和使用这些元件时，需要根据具体的电路需求和噪声特性进行合理的选择和布局。
电源线上这个小圆柱原来大有作用，以后再也不要随便乱拔它
电源线上这个小圆柱原来大有作用，以后再也不要随便乱拔它
电源线上有这样一个圆筒形的小柱，相信大家应该有注意到过，不过你有没有好奇过这个小圆柱起什么作用呢？接下来让我们一起来看看吧。
这个小圆柱其实叫做铁氧体磁环，也被叫做磁珠，主要用来抑制高频电流所产生的杂讯和噪音，让传输更稳定。
磁珠可以使正常有用的信号很好的通过，又能很好的抑制高频干扰信号的通过，而且成本低廉，因而经常被运用于降低电子设备的电磁干扰。
根据要抑制干扰的频率不同，选择不同磁导率的铁氧体材料。
环磁的磁导率越高，低频的阻抗越大，高频的阻抗越小。
所以不想你的电脑被杂讯干扰的话，就不要再随便拔它玩了，分享出去，让大家看到这个小知识吧！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁珠由氧磁体组成，电感由磁心和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去。
磁珠对高频信号才有较大阻碍作用，一般规格有100 欧/100mMHZ , 它在低频时电阻比电感小得多。
电感的等效电阻可有Z=2X3.14xf 来求得。
铁氧体磁珠(Ferrite Bead) 是目前应用发展很快的一种抗干扰元件，廉价、易用，滤除高频噪声效果显著。
在电路中只要导线穿过它即可（我用的都是象普通电阻模样的，导线已穿过并胶合，也有表面贴装的形式，但很少见到卖的）。
当导线中电流穿过时，铁氧体对低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大衰减作用。
高频电流在其中以热量形式散发，其等效电路为一个电感和一个电阻串联，两个元件的值都与磁珠的长度成比例。
磁珠种类很多，制造商应提供技术指标说明，特别是磁珠的阻抗与频率关系的曲线。
有的磁珠上有多个孔洞，用导线穿过可增加元件阻抗（穿过磁珠次数的平方），不过在高频时所增加的抑制噪声能力不可能如预期的多，而用多串联几个磁珠的办法会好些。
铁氧体是磁性材料，会因通过电流过大而产生磁饱和，导磁率急剧下降。
大电流滤波应采用结构上专门设计的磁珠，还要注意其散热措施。
铁氧体磁珠不仅可用于电源电路中滤除高频噪声（可用于直流和交流输出），还可广泛应用于其他电路，其体积可以做得很小。
特别是在数字电路中，由于脉冲信号含有频率很高的高次谐波，也是电路高频辐射的主要根源，所以可在这种场合发挥磁珠的作用。
铁氧体磁珠还广泛应用于信号电缆的噪声滤除。
以常用于电源滤波的HH-1H3216-500 为例，其型号各字段含义依次为：HH 是其一个系列，主要用于电源滤波，用于信号线是HB 系列；1 表示一个元件封装了一个磁珠，若为4 则是并排封装四个的；H 表示组成物质，H、C、M 为中频应用（50－200MHz），T 低频应用（<50MHz），S 高频应用（>200MHz）；3216 封装尺寸，长3.2mm，宽1.6mm，即1206 封装；500 阻抗（一般为100MHz 时），50 ohm。
其产品参数主要有三项：阻抗[Z]@100MHz (ohm) : Typical 50, Minimum 37;直流电阻DC Resistance (m ohm): Maximum 20;额定电流Rated Current (mA): 2500.磁珠有很高的电阻率和磁导率，他等效于电阻和电感串联，但电阻值和电感值都随频率变化。
他比普通的电感有更好的高频滤波特性，在高频时呈现阻性，所以能在相当宽的频率范围内保持较高的阻抗，从而提高调频滤波效果。
磁珠主要用于高频隔离，抑制差模噪声等。
磁珠有很高的电阻率和磁导率，他等效于电阻和电感串联，但电阻值和电感值都随频率变化。
他比普通的电感有更好的高频滤波特性，在高频时呈现阻性，所以能在相当宽的频率范围内保持较高的阻抗，从而提高调频滤波效果。
作为电源滤波，可以使用电感。
磁珠的电路符号就是电感但是型号上可以看出使用的是磁珠在电路功能上，磁珠和电感是原理相同的，只是频率特性不同罢了磁珠由氧磁体组成，电感由磁心和线圈组成，磁珠把交流信号转化为热能，电感把交流存储起来，缓慢的释放出去。
磁珠对高频信号才有较大阻碍作用，一般规格有100 欧/100mMHZ ,它在低频时电阻比电感小得多。
铁氧体磁珠(Ferrite Bead) 是目前应用发展很快的一种抗干扰组件，廉价、易用，滤除高频噪声效果显着。
在电路中只要导线穿过它即可（我用的都是象普通电阻模样的，导线已穿过并胶合，也有表面贴装的形式，但很少见到卖的）。
当导线中电流穿过时，铁氧体对低频电流几乎没有什么阻抗，而对较高频率的电流会产生较大衰减作用。
高频电流在其中以热量形式散发，其等效电路为一个电感和一个电阻串联，两个组件的值都与磁珠的长度成比例。
磁珠种类很多，制造商应提供技术指标说明，特别是磁珠的阻抗与频率关系的曲线。
有的磁珠上有多个孔洞，用导线穿过可增加组件阻抗（穿过磁珠次数的平方），不过在高频时所增加的抑制噪声能力不可能如预期的多，而用多串联几个磁珠的办法会好些。
铁氧体是磁性材料，会因通过电流过大而产生磁饱和，导磁率急剧下降。
大电流滤波应采用结构上专门设计的磁珠，还要注意其散热措施。
铁氧体磁珠不仅可用于电源电路中滤除高频噪声（可用于直流和交流输出），还可广泛应用于其它电路，其体积可以做得很小。
特别是在数字电路中，由于脉冲信号含有频率很高的高次谐波，也是电路高频辐射的主要根源，所以可在这种场合发挥磁珠的作用。
铁氧体磁珠还广泛应用于信号电缆的噪声滤除。
以常用于电源滤波的HH-1H3216-500 为例，其型号各字段含义依次为：HH 是其一个系列，主要用于电源滤波，用于信号线是HB 系列；1 表示一个组件封装了一个磁珠，若为4 则是并排封装四个的；H 表示组成物质，H、C、M 为中频应用（50－200MHz），T 低频应用（50MHz），S 高频应用（200MHz）；3216 封装尺寸，长3.2mm，宽1.6mm，即1206 封装；500 阻抗（一般为100MHz 时），50 ohm。
其产品参数主要有三项：阻抗[Z]@100MHz (ohm) : Typical 50, Minimum 37;直流电阻DC Resistance (m ohm): Maximum 20;额定电流Rated Current (mA): 2500.回答了什么磁珠磁珠的原理磁珠的主要原料为铁氧体。

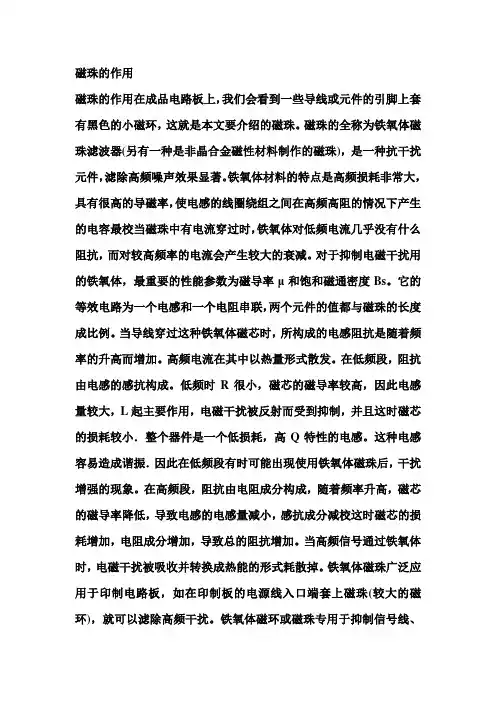

铁氧体是一种立方晶格结构的亚铁磁性材料。
铁氧体材料为铁镁合金或铁镍合金，它的制造工艺和机械性能与陶瓷相似，颜色为灰黑色。
电磁干扰滤波器中经常使用的一类磁芯就是铁氧体材料，许多厂商都提供专门用于电磁干扰抑制的铁氧体材料。
这种材料的特点是高频损耗非常大，具有很高的导磁率，他可以是电感的线圈绕组之间在高频高阻的情况下产生的电容最小。
对于抑制电磁干扰用的铁氧体，最重要的性能参数为磁导率μ和饱和磁通密度Bs。
磁导率μ可以表示为复数，实数部分构成电感，虚数部分代表损耗，随着频率的增加而增加。
因此，它的等效电路为由电感L 和电阻R 组成的串联电路，L 和R 都是频率的函数。
当导线穿过这种铁氧体磁芯时，所构成的电感阻抗在形式上是随着频率的升高而增加，但是在不同频率时其机理是完全不同的。
在低频段，阻抗由电感的感抗构成，低频时R 很小，磁芯的磁导率较高，因此电感量较大，L 起主要作用，电磁干扰被反射而受到抑制，并且这时磁芯的损耗较小，整个器件是一个低损耗、高Q 特性的电感，这种电感容易造成谐振因此在低频段，有时可能出现使用铁氧体磁珠后干扰增强的现象。
在高频段，阻抗由电阻成分构成，随着频率升高，磁芯的磁导率降低，导致电感的电感量减小，感抗成分减小但是，这时磁芯的损耗增加，电阻成分增加，导致总的阻抗增加，当高频信号通过铁氧体时，电磁干扰被吸收并转换成热能的形式耗散掉。
铁氧体抑制元件广泛应用于印制电路板、电源线和数据线上。
如在印制板的电源线入口端加上铁氧体抑制元件，就可以滤除高频干扰。
铁氧体磁环或磁珠专用于抑制信号线、电源线上的高频干扰和尖峰干扰，它也具有吸收静电放电脉冲干扰的能力。
两个元件的数值大小与磁珠的长度成正比，而且磁珠的长度对抑制效果有明显影响，磁珠长度越长抑制效果越好。
磁珠和电感的区别电感是储能元件，而磁珠是能量转换（消耗）器件。
电感多用于电源滤波回路，侧重于抑止传导性干扰；磁珠多用于信号回路，主要用于EMI 方面。
磁珠用来吸收超高频信号，象一些RF 电路，PLL，振荡电路，含超高频存储器电路（DDR,SD RAM,RAMBUS 等）都需要在电源输入部分加磁珠，而电感是一种储能元件，用在LC 振荡电路、中低频的滤波电路等，其应用频率范围很少超过50MHz。
1.片式电感：在电子设备的PCB 板电路中会大量使用感性元件和EMI 滤波器元件。
这些元件包括片式电感和片式磁珠，以下就这两种器件的特点进行描述并分析他们的普通应用场合以及特殊应用场合。
表面贴装元件的好处在于小的封装尺寸和能够满足实际空间的要求。
除了阻抗值，载流能力以及其他类似物理特性不同外，通孔接插件和表面贴装器件的其他性能特点基本相同。
在需要使用片式电感的场合，要求电感实现以下两个基本功能：电路谐振和扼流电抗。
谐振电路包括谐振发生电路，振荡电路，时钟电路，脉冲电路，波形发生电路等等。
谐振电路还包括高Q 带通滤波器电路。
要使电路产生谐振，必须有电容和电感同时存在于电路中。
在电感的两端存在寄生电容，这是由于器件两个电极之间的铁氧体本体相当于电容介质而产生的。
在谐振电路中，电感必须具有高Q，窄的电感偏差，稳定的温度系数，才能达到谐振电路窄带，低的频率温度漂移的要求。
高Q 电路具有尖锐的谐振峰值。
窄的电感偏置保证谐振频率偏差尽量小。
稳定的温度系数保证谐振频率具有稳定的温度变化特性。
标准的径向引出电感和轴向引出电感以及片式电感的差异仅仅在于封装不一样。
电感结构包括介质材料（通常为氧化铝陶瓷材料）上绕制线圈，或者空心线圈以及铁磁性材料上绕制线圈。
在功率应用场合，作为扼流圈使用时，电感的主要参数是直流电阻（DCR）,额定电流，和低Q 值。
当作为滤波器使用时，希望宽的带宽特性，因此，并不需要电感的高Q 特性。
低的DCR 可以保证最小的电压降，DCR 定义为元件在没有交流信号下的直流电阻。
2.片式磁珠：片式磁珠的功能主要是消除存在于传输线结构（PCB 电路）中的RF噪声,RF 能量是叠加在直流传输电平上的交流正弦波成分，直流成分是需要的有用信号,而射频RF 能量却是无用的电磁干扰沿着线路传输和辐射（EMI）。
要消除这些不需要的信号能量，使用片式磁珠扮演高频电阻的角色（衰减器），该器件允许直流信号通过，而滤除交流信号。
通常高频信号为30MHz 以上，然而，低频信号也会受到片式磁珠的影响。
片式磁珠由软磁铁氧体材料组成，构成高体积电阻率的独石结构。
涡流损耗同铁氧体材料的电阻率成反比。
涡流损耗随信号频率的平方成正比。
使用片式磁珠的好处：小型化和轻量化。
在射频噪声频率范围内具有高阻抗，消除传输线中的电磁干扰。
闭合磁路结构，更好地消除信号的串绕。
极好的磁屏蔽结构。
降低直流电阻，以免对有用信号产生过大的衰减。
显著的高频特性和阻抗特性（更好的消除RF 能量）。
在高频放大电路中消除寄生振荡。
有效的工作在几个MHz 到几百MHz 的频率范围内。
要正确的选择磁珠，必须注意以下几点：不需要的信号的频率范围为多少。
噪声源是谁。
需要多大的噪声衰减。
环境条件是什么（温度，直流电压，结构强度）。
电路和负载阻抗是多少。
是否有空间在PCB 板上放置磁珠。
前三条通过观察厂家提供的阻抗频率曲线就可以判断。
在阻抗曲线中三条曲线都非常重要，即电阻，感抗和总阻抗。
