施工图土建部分审图要点
施工图图纸会审要点
施工图会审要点一、总图1.布置是否合理，对生产（使用）、安全、环保、消防、施工等方面有无不利影响；2.场地内及附近可能影响施工范围内的建、构筑物基础、地下管线（水、电、气、通风等）应在图中标明，至少应予以说明；3.上、下水、电气、通风、电视、煤气、道路来龙去脉（交接发点坐标及标高）应标注清楚，并与相关专业图纸核对有无出入；4.场地内与场地外围的城市道路标高是否衔接，是否合理，道路、场地、排水等结构及坡度应明确；5.对周边如有高差较大的挖（填）边坡，应有可靠的边坡防护设施；6.总平面图与施工图的几何尺寸、平面位置、标高等是否一致；7.建筑轮廓线与规划红线的关系，是否有建筑地下室或者雨棚等伸出建筑红线的情况发生，同时考虑基础开挖是否存在超越红线的情况发生；8.总图设计是否有必要的详图设计(比如道路横断面、路面结构，反映管线上下、左右尺寸关系的剖面图，以及挡土墙、护坡排水沟、广场、活动场地、停车场、花坛绿地等详图，场地的排水、场地内道路与城市道路的关系，给施工带来困难，也无法保证总图的合理性)；9.几个设计单位共同设计的图纸相互间有无矛盾，专业图纸之间、平立剖面图之间有无矛盾，标注有无遗漏；10.基础类型和基础处理方法是否合理、经济，图中的基础类型能否安全实现；11.工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理；12.水、暖、电图与土建图是否来自同一版本，图中轴线、墙中线、柱中线等是否统一；13.建筑功能设计是否合理（厨房、卫生间与其他部位的标高处理是否合理；室内管道、布置是否影响使用、灯具位置是否合理；各类门、窗开启方向是否合理，门、窗类型是否适用，大小是否合理；楼梯踏步宽度和高度是否合理）；14.特殊部位处理是否符合国家有关的强制性规定（各类栏杆高度、公用通道的洞口尺寸等）。
二、土建专业图纸会审要点1.建筑图纸会审要点（1）总说明1）设计说明和图纸是否齐全；2）设计上采用的新产品、新材料、新设备、新工艺、新技术在施工技术、机具和物资供应上有无困难，如采用新型的结构、构件则有无充分的理论及实践依据且能否保证安全可靠；3）建筑概述是否准确，重点察看建筑物防火等级、屋面及地下室防水等级等影响质量及验收的指标是否合理和完整；4）装饰做法表达是否完整（比如：是否有各种材料做法一览表+各部位装修材料一览表），各房间用途及做法是否表述清楚，装饰装修做法区域划分是否明确；5）门窗表是否表述清楚，尤其是组合窗（非标准窗）情况（对一些组合窗、非标准窗表示不清楚，对组合窗及非标窗，应画出立面图，并应把拼接件选择、固定件、窗扇的大小、开启方式等内容标注清楚，如组合窗面积过大，请注明要经有资质的门窗生产厂家设计方可，还有对门窗性能如安全、防火、隔声、抗风压、保温、空气渗透、雨水渗透等技术要求应加以说明）；6）建筑材料表述属否完整、准确，是否对施工做法进行合理说明，是否与节能计算中材料一致等；7）对墙体、预留洞口、管道井的封堵有无特殊说明；8）对于幕墙（含玻璃、金属、石材）工程、特殊屋面（金属、玻璃、膜结构等）、需二次设计和装修的工程是否作了说明，是否合理。
土木工程中施工图审查要点
土木工程中施工图审查要点一、建筑专业1、总平面图审查总平面图中建筑与周边环境的关系，包括建筑间距、消防通道、日照间距等是否符合规范要求。
同时，要检查场地标高、道路坡度、排水方向等是否合理。
2、平面图（1）房间布局和功能分区是否满足使用要求，交通流线是否顺畅。
（2）门窗的位置、尺寸和开启方式是否合理，是否满足通风和采光要求。
（3）墙体的布置是否符合结构要求，有无影响建筑稳定性的情况。
3、立面图（1）建筑外立面的造型、色彩和材质是否与设计方案一致。
（2）外立面的线条、比例是否美观协调，有无突兀之处。
4、剖面图（1）建筑各层的层高、净高是否符合规范和使用要求。
（2）楼梯、电梯的位置和尺寸是否合理，是否满足疏散要求。
二、结构专业1、基础设计（1）审查基础选型是否合理，是否适应工程地质条件和上部结构的荷载要求。
（2）基础的埋深、尺寸和配筋是否符合规范和计算要求。
2、上部结构（1）结构体系的选择是否合理，框架、剪力墙、框架剪力墙等结构形式是否符合建筑功能和抗震要求。
（2）梁、柱、板的尺寸和配筋是否满足承载力和正常使用要求。
（3）节点详图是否清晰准确，连接方式是否可靠。
3、抗震设计（1）结构的抗震等级是否正确，抗震构造措施是否符合规范要求。
（2）计算模型和参数的选取是否合理，地震作用的计算是否准确。
三、给排水专业1、给水系统（1）水源的选择和供水方式是否合理，水压是否满足要求。
（2）给水管材的选用是否符合水质要求和施工条件。
2、排水系统（1）排水体制的选择是否合理，污水、雨水的排放是否顺畅。
（2）排水管道的管径、坡度和检查井的设置是否符合规范要求。
3、消防给排水（1）消防用水量的计算是否准确，消防水池、水箱的容积是否满足要求。
（2）消火栓、自动喷水灭火系统的布置是否符合规范和灭火要求。
四、暖通专业1、空调系统（1）空调系统的形式（如中央空调、分体空调等）是否合理，能否满足室内温度、湿度要求。
（2）空调设备的选型和布置是否合理，风道的尺寸和走向是否符合要求。
施工图纸审图要点(精全)
建筑施工图纸审图方法和要点（精全）在建筑工程施工之前，需熟悉图纸、审图,再进行图纸会审工作。
识图、审图的程序大致是，先熟悉拟建工程的功能，再熟悉、审查工程平面尺寸，熟悉、审查工程立面尺寸，检查施工图中容易出错的部位有无出错，检查有无改进的地方.建筑工程施工图会审是各参建单位（建设单位、监理单位、施工单位及材料、设备供货单位）在收到有效的施工图设计文件后，在设计交底之前各单位全面细致地熟悉图纸，审查出施工图中存在的问题并提交处理的一项重要活动.通过施工图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点、难点，找出需要解决的技术难题和拟定解决方案,从而将因设计缺陷而存在的问题消灭在施工之前.因此，图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度.只要认真做好了这项工作，图纸中存在的问题一般都可以在图纸会审时被发现和尽早得到处理，通过施工图纸会审可以提高施工质量、节约施工成本、缩短施工工期,从而提高效益。
因此，施工图纸会审是工程施工前的一项必不可少的重要工作.现以单位工程土建施工图为侧重点,结合本人的审图与施工经验，论述施工图会审工作的思路和重点审查内容：一、单位工程建筑图、结构图与建筑总平面图一致性的审查主要审查建筑总平面图中单位工程的控制轴线点座标值、标高、平面定位尺寸等是否与该单位工程工程的建筑、结构施工图上标注相一致。
总体规划设计和单位工程设计有时由于勘测上的误差使设计图纸与实地定位后有差异，从而导致单位工程放线定位困难或放线定位施工后却与总体规划图布置不符，这将造成返工或被迫改变规划，影响整体布局效果。
处理方法是，经现场踏勘，初步定位后看实地状况是否与总平面图上规划设计的布局相符。
另外,还应注意其它专业总平面图上的设计是否与建筑规划总平面图相协调，给、排水，强、弱电等专业总图上的接入口是否与单位工程上设计的入口相衔接。
二、单位工程建筑施工图的审查单位工程建筑施工图审查主要从以下五个方面进行：1、审查各层平面图在同一轴线标注是否对应。
施工图审查要点(建筑)
施工图审核要点（建筑）一、前置条件审核1、审核宗地号、建设单位名称、项目名称。
2、审核建筑专业图纸是否齐全（总图、平、立、剖面图，平面放大图、墙身大样图、楼梯大样图、门窗大样图、其他节点大样、设计说明、人防专项、节能专项、绿色建筑专篇等）。
3、审核施工图是否与建筑方案图及景观方案设计上吻合，是否与建筑和景观方案公示图吻合。
二、规划及指标审核1、审核经济技术指标中的建设用地面积、规定容积率、绿地率、计容积率建筑面积、总建筑面积、建筑覆盖率/建筑密度、车位数、公共配套各功能房面积等指标与土地出让合同、用地规划许可证、方案公示图、方案批复一致。
2、审核红线退线距离、红线坐标点、裙房及塔楼退线距离、地下室轮廓线退红线距离等是否满足规划要点要求。
3、审核日照间距或日照小时数是否满足用地相关日照测算要求。
4、审核所有道路（包括消防通道、人行出入口、车行出入口）的名称、宽度、转弯半径和各控制点标高，有开向城市道路的机动车口的，要标注开口距离道路交叉口距离。
5、审核场地内部车行交通流线是否合理，人车是否分流，到达离开车流是否便捷顺畅，高峰期车辆排队对城市交通造成拥堵的措施。
6、审核建筑高度是否符合规证要求及航空限高要求。
三、图纸深度审核1、审核轴线号是否齐全，标注距离.位置.尺寸是否齐全且与各对应单体对应一致，其中包括图纸目录、图签部分、图纸的主要内容部分。
2、审核建筑轴线交点定位坐标是否齐全（每栋建筑不少于3个定位坐标），且轴线与单体建筑图一致。
3、审核场地地形图、坐标系与规划局提供规划许可证附图是否一致。
4、审核平面方案两道尺寸线，施工图三道尺寸线，施工图立面是否有门窗洞口标高，剖面标高是否准确，与总图及立面、详图标高是否一致。
5、审核核心筒、楼电梯、卫生间是否有放大平面图，详细标注细部尺寸及做法。
6、审核各平面是否有面积计算简图，标明全部计算面积、计算一半面积及不计算面积部分。
7、审核建筑立面图纸是否有遗漏，被遮挡立面应单独绘制。
土建工程施工图纸审查要点

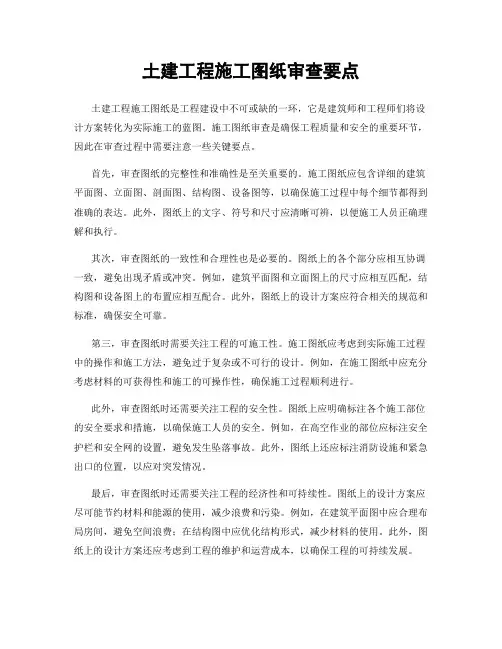

土建工程施工图纸审查要点土建工程施工图纸是工程建设中不可或缺的一环，它是建筑师和工程师们将设计方案转化为实际施工的蓝图。
施工图纸审查是确保工程质量和安全的重要环节，因此在审查过程中需要注意一些关键要点。
首先，审查图纸的完整性和准确性是至关重要的。
施工图纸应包含详细的建筑平面图、立面图、剖面图、结构图、设备图等，以确保施工过程中每个细节都得到准确的表达。
此外，图纸上的文字、符号和尺寸应清晰可辨，以便施工人员正确理解和执行。
其次，审查图纸的一致性和合理性也是必要的。
图纸上的各个部分应相互协调一致，避免出现矛盾或冲突。
例如，建筑平面图和立面图上的尺寸应相互匹配，结构图和设备图上的布置应相互配合。
此外，图纸上的设计方案应符合相关的规范和标准，确保安全可靠。
第三，审查图纸时需要关注工程的可施工性。
施工图纸应考虑到实际施工过程中的操作和施工方法，避免过于复杂或不可行的设计。
例如，在施工图纸中应充分考虑材料的可获得性和施工的可操作性，确保施工过程顺利进行。
此外，审查图纸时还需要关注工程的安全性。
图纸上应明确标注各个施工部位的安全要求和措施，以确保施工人员的安全。
例如，在高空作业的部位应标注安全护栏和安全网的设置，避免发生坠落事故。
此外，图纸上还应标注消防设施和紧急出口的位置，以应对突发情况。
最后，审查图纸时还需要关注工程的经济性和可持续性。
图纸上的设计方案应尽可能节约材料和能源的使用，减少浪费和污染。
例如，在建筑平面图中应合理布局房间，避免空间浪费；在结构图中应优化结构形式，减少材料的使用。
此外，图纸上的设计方案还应考虑到工程的维护和运营成本，以确保工程的可持续发展。
综上所述，土建工程施工图纸审查是确保工程质量和安全的重要环节。
在审查过程中，需要注意图纸的完整性、准确性、一致性和合理性，以及工程的可施工性、安全性、经济性和可持续性。
只有在审查过程中充分考虑这些要点，才能确保工程的顺利进行和质量可靠。
土建设计图纸要点审核
土建设计图纸要点审核一、建筑平面图审核建筑平面图是土建设计图纸的基础，它展示了建筑物在水平方向上的布局和功能分区。
在审核建筑平面图时，需要关注以下要点：1、功能布局核实房间的用途、面积和尺寸是否满足使用要求，例如卧室、客厅、厨房、卫生间等的布局是否合理，是否符合人体工程学原理。
检查交通流线是否顺畅，如走廊、楼梯、电梯的位置和宽度是否能够满足人员疏散和日常通行的需要。
2、尺寸标注确认建筑物的总长、总宽、轴距、开间、进深等尺寸标注是否准确无误，与结构施工图是否一致。
查看门窗洞口的尺寸标注是否符合规范要求，是否与门窗表中的尺寸相符。
3、墙体布置审查墙体的厚度、材料和位置是否合理，是否满足建筑的保温、隔热、隔音和防火要求。
注意承重墙和非承重墙的区分，确保结构安全。
4、设备布置检查给排水、电气、暖通等设备的预留孔洞、管井、配电箱等位置是否合理，是否与专业图纸相匹配。
核实厨房、卫生间的洁具布置是否符合使用习惯和规范要求。
二、建筑立面图审核建筑立面图反映了建筑物的外观形象和竖向高度关系。
审核时应注意以下方面：1、外观造型评估建筑物的整体风格、比例和色彩是否协调美观，是否符合建筑设计的初衷和规划要求。
查看外立面的装饰材料、线条和构件的设计是否合理，施工难度和成本是否可控。
2、高度标注确认建筑物的总高度、层高、窗台高度、檐口高度等标注是否准确，与建筑平面图和剖面图是否一致。
检查各层标高的标注是否清晰，是否便于施工测量和控制。
3、门窗位置和形式核实门窗在立面上的位置、尺寸和开启方式是否合理，是否与建筑平面图和门窗表相符。
观察门窗的分格和造型是否美观，是否满足采光、通风和节能要求。
4、雨水管、空调机位等附属设施审查雨水管的布置是否隐蔽美观，是否与建筑立面整体风格相融合。
检查空调机位的位置、尺寸和防护措施是否合理，是否便于空调安装和维护。
三、建筑剖面图审核建筑剖面图展示了建筑物在垂直方向上的内部结构和空间关系。
审核要点包括：1、结构形式了解建筑物的结构类型（如框架结构、砖混结构等），检查梁、柱、板等结构构件的尺寸和位置是否合理，是否满足结构计算要求。
工程施工图审查要点是什么
工程施工图审查要点是什么一、总体布局方案审查1. 审查建筑总平面布局是否符合设计要求，建筑功能及使用要求是否合理布局；2. 审查建筑建筑高度、体量、方向、层数、空间布局等是否符合设计图纸；3. 审查建筑物的地面、地下建筑物的布局是否符合设计要求；4. 审查建筑与周边环境的关系是否协调，与相邻建筑的距离是否符合规范；5. 审查建筑结构的布局是否合理，是否满足强地震区地区构造抗力要求；6. 审查设备、管道、电气等管线布局是否符合设计图纸。
二、建筑结构审查1. 审查建筑结构设计是否符合相关规范标准，是否满足荷载要求；2. 审查结构材料、构件的选择是否合理，是否符合设计要求；3. 审查建筑结构整体稳定性、承载性是否满足设计要求；4. 审查结构节点和连接处的处理是否符合规范要求；5. 审查混凝土结构的配筋是否符合规范要求；6. 审查钢结构的连接焊接是否符合规范要求；7. 审查基础的设计是否满足地基承载要求。
三、建筑设备审查1. 审查建筑设备的选型是否符合设计要求，是否达到节能、环保要求；2. 审查管道、空调、通风等系统布局是否合理，设备连接是否符合规范；3. 审查设备的安装位置是否符合规范规定，设备与建筑结构的连接是否牢固；4. 审查电气设备的接线、配电方案是否满足用电要求，是否符合电气规范要求；5. 审查消防设备的布局是否符合消防要求，消防通道、疏散通道是否合理配置。
四、施工工艺审查1. 审查施工单位施工工艺和施工方法是否符合施工图纸要求；2. 审查施工工序和施工流程是否合理、安全、有效；3. 审查施工单位施工材料和施工设备是否符合标准，施工合同和要求；4. 审查施工单位的人员资质、施工证书是否齐全、合法；5. 审查施工单位施工现场的安全措施是否充分，施工现场卫生是否良好；6. 审查施工单位的施工进度计划和施工质量控制措施是否合理有效。
五、施工图纸审查1. 审查施工图纸的编制是否符合规范要求，是否完整、清晰；2. 审查施工图纸的工程量计算是否准确，材料规格、配筋、尺寸是否符合设计要求；3. 审查施工图纸的文字说明、符号标识是否清晰、统一；4. 审查施工图纸的图面比例是否准确，图面的形成是否规范；5. 审查施工图纸的版本控制、签章盖章、备案等程序是否合规。
施工图设计文件审查要点
第4。2。11条 学生宿舍不应与教学用房合建。
男、女生宿舍应分区或分单元布置，并不得分层设置，其出入口应分开设置。
(JGJ39-87 第2。1。1条四个班以上的托儿所、幼儿园应有独立的建筑基地，并应根据城镇及工矿区的建设规划合理安排布点。托儿所、幼儿园的规模在三班以下时，也设于居住建筑物的底层，但应有独立的出入口和相应的室外游戏场地及安全防护设施。
第3。1。7条托儿所、幼儿园的生活用房应布置在当地最好日照方位，并满足冬至日底层满窗日照不少于3h(小时)的要求，温暖地区、炎热地区的生活用房应避免朝西，否则应设遮阳设施。
(3)关键部位的节点、大样不能遗漏，如楼梯、电梯、汽车坡道、墙身、门窗等。图中楼梯、上人屋面、中庭回廊、低窗等安全防护设施应交待清楚。
(4) 建筑物中留待专业设计完善的变配电室、锅炉间、热交换间、中水处理间及餐饮厨房等，应提供合理组织流程的条件和必要的辅助设施。
2。4强制性条文：《工程建设标准强制性条文》(房屋建筑部分)2002版中有关建筑设计、建筑防火等建筑专业的强制性条文。(详《工程建设标准强制性条文》)
(2) 《屋面工程质量验收规范》GB50207-2002第3。0。1条、4。1。4条、4。3。6条及5。3。4条、6。1。1条。屋面工程防水设计内容应包括：防水等级、设防要求及选用材料的技术指标。
《民用建筑设计通则》JGJ37-87 第4。4。2(二)条。屋面排水方式正确的选择。
(GB50207 第3。0。1屋面工程应根据建筑物的性质、重要程度、使用功能要求以及防水层合理使用年限，按不同等级进行设防，并应符合表3。0。1的要求。
(2)《民用建筑设计通则》JGJ37-87第4。7。1条(三)条。严寒及寒冷地区厕所、浴室，特别是公共厕所，应有良好的通风、排气，即使有外窗，也应设置排气设施。
土建图纸会审重点
土建图纸会审重点一、结构工程：1. 抗震钢筋的使用部位是否明确，具有明确的实施依据；2. 钢筋直螺纹连接的直径、接头级别、接头位置及百分率是否明确；3. 混凝土保护层厚度是否明确详细；4. 钢筋搭接、锚固长度是否明确；5. 墙体竖向钢筋搭接位置及长度是否明确，长城杯工程如选用结构图集需办理明确的洽商；6. 钢筋的各个部位的节点做法是否明确；7. 混凝土强度等级的确定是否覆盖了所有构件；8. 不同强度的混凝土强度等级（抗渗与普通混凝土）的分界是否明确；（需与预算部门沟通）9. 二次结构的墙压筋、构造柱、配筋带、圈梁、底部及顶部做法是否明确；10. 二次结构节点处是否满足施工要求；11. 结构洞口大于建筑洞口的处理措施；12. 结构图与建筑图对图：轴线、构件等尺寸是否有误，总图与详图尺寸是否有误，门窗洞口的尺寸是否有误；13. 楼梯踏步及平台核对，图纸是否有误；梯段净空是否符“强条”要求（结合楼梯栏杆或中间隔墙做法确定）；（）14. 地下防水细部做法是否明确；15. 回填土（房心和肥槽）的材料及压实系数是否明确；16. 后浇带位置：自下而上是否合理；17. 人防门的位置及种类是否符合要求；人防范围是否明确（临空墙的范围）；18. 人防范围内的混凝土种类、钢筋节点做法、墙体、顶板厚度是否符合要求；穿越人防的管线及预留预埋是否符合要求；（与机电专业核对）19. 电梯机房净高是否满足电梯要求，电梯的预留预埋是否明确；二、装修工程1. 核对装修材料做法表：做法是否覆盖了所有房间、所有部位；做法是否合理；吊顶高度的确定是否满足要求（与机电专业核对）；2. 是否可能提前确定墙、地面块材做法的尺寸，以便提前进行墙、地面的装修策划，在结构施工中为机电专业预留预埋提供准确位置；3. 门、窗尺寸与结构洞口是否匹配，门、窗立口位置的确定，出屋面门口的底标高及高度是否满足屋面做法的要求；4. 外保温、内保温材料的确定和使用范围是否明确，是否符合要求；5. 楼梯栏杆高度是否符合要求，注意顶层及水平段高度符合要求；6. 首层及屋面层的雨罩是否符合要求；7. 地下车库地面混凝土厚度及强度等级是否符合要求；8. 卫生间防水材料及做法是否符合要求，节点做法是否合理；三、屋面工程1. 各个屋面的做法是否均明确；2. 防水材料的选用是否符合要求；3. 面层做法是否满足施工及质量标准要求；4. 按照材料做法厚度及坡度要求核对女儿墙高度是否满足要求；（特别是保证雨水口处的保温层厚度，避免出现冬季顶板结露现象。
工程施工图审查要点有哪些
工程施工图审查要点有哪些1. 设计规范的符合性：审查工程施工图时，要检查设计是否符合相关国家标准和规范要求。
比如结构、土木、给水排水等方面的设计是否符合相关规范要求。
2. 设计参数的合理性：审查工程施工图时，要检查设计参数是否合理。
比如结构设计中的荷载计算是否准确，给水排水设计中的流速是否合适等。
3. 施工工艺的合理性：审查工程施工图时，要检查施工工艺是否合理。
比如施工顺序是否科学合理，施工方法是否符合技术要求等。
4. 施工材料的选择和使用：审查工程施工图时，要检查施工材料的选择和使用是否符合要求。
比如材料的品质是否合格，施工材料的搅拌比例是否正确等。
5. 设计图纸的完整性和清晰度：审查工程施工图时，要检查设计图纸的完整性和清晰度。
比如设计图纸是否包含所有必要的信息，图纸标注是否清晰易读等。
6. 工程图纸的交叉检查：在审查工程施工图时，应对不同专业的设计图纸进行交叉检查。
比如结构设计和建筑设计之间的符合性，给水排水设计和电气设计之间的协调性等。
7. 安全和环保要求的满足：审查工程施工图时，要检查设计是否满足安全和环保要求。
比如是否符合相关安全标准，是否考虑了环境保护措施等。
8. 可维护性和可操作性考虑：审查工程施工图时，应将维护性和操作性考虑在内。
比如施工图纸中是否清晰标注了设备的操作方法，维护周期等信息。
9. 设计变更和不足之处的处理：如果在审查过程中发现设计存在变更或不足之处，要及时处理，并与设计单位协商解决。
比如设计单位应根据审查结果进行修改和完善设计图纸。
10. 提出审查意见：审查完工程施工图后，要向设计单位提出审查意见，并要求设计单位做出相应的整改。
审查意见应具体明确，有针对性。
综上所述，工程施工图审查是确保工程顺利进行和质量安全的重要环节。
只有在审查的过程中严格按照要点进行检查，才能有效地保障工程的施工质量和安全。
房屋建筑工程图纸审查要点
房屋建筑工程图纸审查要点一、设计说明（一）整套施工图是否有设计总说明。
（二）设计人员是否将建筑工程设计类别、安全等级、抗震等级、结构工程使用年限、防火等级、防雷类别、电气负荷等及其特殊要求向施工人员作出交待。
（三）对目前尚无设计规范和施工技术标准的分项工程，设计单位是否提供了详细的设计依据及设计施工说明二、总平面图（一）检查定位坐标、场内坐标网、坐标原点或相应坐标点的位置是否明确。
（二）检查场内水准点位置、编号、高程是否清楚；室外设计地面标高是否明确；室外地形、地物、坡向及等高线的情况是否清楚。
（三）检查建筑区域内的道路、室外管线是否明确设计；建筑位置是否标识明确；其与原有建筑物的距离尺寸、布局等是否满足有关规范标准的规定。
（四）总平面图面上的圆形、弧形、非直角形及其他异形平面的设计，是否标注相应的数学数值。
（五）建筑的设计指标、指北针、风玫瑰图、主要入口位置、制图比例等是否齐全。
三、建筑施工图（一）检查总平面图中建筑的外形及角点坐标换算值是否与各平面图相一致；各平面图的分尺寸是否与总尺寸相符；总图室外标高是否与其施工图的剖面图相一致；复核施工图中所有异形平面及形体（圆形、椭圆、弧形、非直角形等）的数学计算值是否正确。
（二）检查总说明是否与本工程相符；所用的建筑材料是否符合本地区使用条件。
（三）检查楼梯平面尺寸与各层建筑平面相应位置尺寸是否相符；楼梯的踏步级数、步高及竖向尺寸是否与建筑剖面图层高相符；楼梯的最小步宽、最大步高尺寸、梯段净高、平台宽度及梯梁底距楼地面的净高是否满足相应规定。
（四）检查门窗的详图是否明确；门窗上口至结构梁或板底间如有竖向空隙，其设计处理是否明确；门的设计宽度是否符合相应规范的规定；门窗与墙体的连接构造是否合理。
（五）检查卫生间、厨房和窗台是否有防水构造措施；防水层的材料、防水道数和材料做法是否符合建筑物类别及防水层耐用年限对应的设防要求；检查预制楼板的端头缝、纵向缝处楼面面层及天棚底面等的防裂构造是否符合要求。
工程施工图审核要点
工程施工图审核要点工程施工图是工程设计的重要成果之一，是工程施工的依据和指导。
在工程施工图审核时，需要对图纸的完整性、合理性、准确性和可行性进行审查，以确保施工过程中能够按照设计要求进行施工，达到预期的施工效果。
工程施工图审核是工程质量控制的重要环节，下面将介绍一些工程施工图审核的要点。
1. 完整性审查工程施工图包括平面图、剖面图、立面图、细部图和构造图等多个方面，需要对这些图纸进行完整性审查。
首先要确认施工图是否齐全、完整，包含了项目要求的所有图纸内容。
其次要检查各种图纸之间的关联性和一致性，确保各个图纸之间的横纵坐标、高程等数据的一致性和准确性。
2. 合理性审查工程施工图应该符合相关法律、法规和标准的规定，因此要对工程施工图的合理性进行审查。
首先要确认图纸中的设计要求是否符合相关法规和规范要求，其次要对工程施工图的技术方案、材料选用和施工方法等进行合理性审查。
同时也要注意施工图中的公共设施、通道、疏散通道等设计是否合理，确保施工图在实际施工过程中具有可操作性和实用性。
3. 准确性审查工程施工图中的各项数据和参数需严格按照设计要求进行规定，因此需要对工程施工图的准确性进行审查。
对图纸中的各项数据和尺寸进行逐项核对，确保图纸中的数据与设计要求一致。
同时也要对构件的型号规格、数量和尺寸等进行审查，确保施工图中的各项参数和数据的准确性。
4. 可行性审查工程施工图需要满足施工实际需要，因此需要对工程施工图的可行性进行审查。
对施工图中的工序顺序、连接方式、加工工艺等进行审核，确保施工图中的施工安排和施工工艺的可行性。
同时也要对施工图中的材料使用和施工方法等进行可行性审查，确保施工图中的材料和施工方法符合现场的实际情况和需求。
工程施工图审核是工程设计和工程施工的重要环节，只有经过严格的审查和核对，才能确保施工图的质量和可实施性。
在进行工程施工图审核时，需要结合实际情况和工程要求，综合考虑图纸的完整性、合理性、准确性和可行性，确保施工图能够满足工程实际需求，为施工提供可靠的依据和指导。
建筑工程施工图审查要点
建筑工程施工图审查要点建筑工程施工图审查是确保工程质量和安全的重要环节，它对设计方案的合理性、工程施工的可行性以及建筑材料的合规性进行全面评估。
下面将介绍建筑工程施工图审查的要点。
1. 总体布局和平面布置审查施工图时，需要关注建筑物的总体布局和平面布置是否符合规范要求。
包括建筑物的结构、功能区域的划分等，确保建筑物的各个部分都能够满足使用需求。
2. 建筑结构设计在审查施工图时，需要详细了解建筑结构设计的方案，包括结构的类型、承载力、抗震性能等。
确保结构设计符合相关规范，能够满足建筑物的安全性和稳定性要求。
3. 建筑材料的选择和使用审查工程施工图时，需要关注建筑材料的选择和使用是否符合规范要求。
建筑材料的质量和性能直接影响到工程的质量和安全性，因此必须确保使用的材料符合相关标准，并具有合格证明。
4. 施工工艺和施工方法审查施工图时，需要仔细研究施工工艺和施工方法的合理性和可行性。
合理的施工工艺和施工方法可以确保施工过程的顺利进行，避免施工中出现问题，保证建筑物的质量。
5. 消防安全设计建筑工程施工图审查还需要关注建筑物的消防安全设计。
包括消防通道的设置、疏散楼梯的布局、灭火设备的配置等。
通过审查施工图，确保建筑物在发生火灾等紧急情况时能够保障人员的安全疏散和有效灭火。
6. 电气系统设计审查施工图时，需要对建筑物的电气系统设计进行评估。
这包括电源的选择、电线电缆的敷设、安全用电设备的设置等。
通过审查施工图，确保电气系统的合理性和安全性，避免电气故障引发的安全问题。
7. 管道系统设计建筑工程施工图审查还需要关注管道系统的设计方案，包括给水管道、排水管道、暖通管道等。
对管道系统的设计进行审查，确保管道的布置和敷设满足规范要求，能够正常运行，不会出现泄漏和堵塞等问题。
8. 环境保护措施审查施工图时，还需要关注环境保护措施的设计。
包括施工期间的噪音和粉尘控制、施工废弃物的处理等。
通过审查施工图，确保施工过程中对环境的影响得到有效控制，避免环境污染问题的发生。
施工图纸审核要点和重点汇总
施工图纸审核要点和重点汇总工程未动，图纸先行。
对于工程建设来说，对施工图纸进行审核是必不可少的一道工序，可及时消除图纸中的错误，确定图纸的可行性，以便更好地开展施工建设。
总体审图原则为先大后小，先平面再立面后剖面，根据“大”来掌握工程整体情况，根据“小”来对照核实，包括尺寸数值是否准确、具体做法能否达到设计要求等，在实际操作前即消除图纸中的问题，以免给后续施工留下隐患。
一、施工图纸审核中常出现以下问题1建筑结构图的纠缠不清最常见的问题就是建筑图与结构图不对应，存在建筑、结构图说明相互矛盾或不清晰现象；轴线位置不对应；框架结构建筑梁柱尺寸不一致，砖混结构墙厚不一致等问题。
审核时，应先看建筑，再看结构，重点核对标高轴号等信息，从不同角度进行比对，杜绝风马牛不相及的情况。
图纸说明也应重点审核，严禁复制其他图纸敷衍了事。
2细部位置不合理宏观的总图往往没什么错误，可一到细部做法就常有麻烦事儿，有时门窗做法不详细、开启方向弄反；材料取用不详、用量不详等问题；图纸说明与规范存在不符；节点设计不合理等。
真正能指导施工的恰恰是这些细部构造做法的图纸，所以必须确保施工单位拿到图纸就可以直接开工，图纸多细致都不怕，越细致越好。
对于细部构造能否采用图集通用做法，一般来说是可以的，但一定不能盲目，采用图集做法时一定要核查该做法与图纸乃至整体工程是否协调。
对于施工难度较大的节点部位，应与设计部门进行沟通，商讨解决办法，如非必要可进行更改。
3专业管线交叉出问题常见问题为水电暖等各专业管线“打架”，在室内外均有出现，室外还存在工程管线“打架”问题，这个问题应尽量在设计阶段进行避免，各专业在设计时加强沟通，多方审核，杜绝图纸已经完成，施工时发现管线“打架”，避免因此导致变更，避免浪费工期、增加成本。
4预留洞、预埋件错漏常见预留洞、预埋件出现错漏，导致后期对结构进行拆改，造成不必要的开支。
在图纸设计时应加强土建与安装、水电暖等专业的协调，确定预留的具体位置，施工前再进行一次复查，杜绝后期拆改现象。
土建施工员建筑识图审图要点 2
土建施工员建筑识图审图要点工程开工之前,需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考.识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况.二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求,例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中,一般有梁表面标高；基础大样图、其它细部大样图,一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸.正立面图一般有三道尺寸,第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度.审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
施工图土建部分审图要点(个人总结)
施工图（土建部分）审图要点一、总则1、首先看图纸是否未会签、缺出图章或注册章、缺图纸目录、图纸编号重复、缺门窗大样、缺节能设计、缺节点详图等。
2、图纸未满足我部提供的设计任务书、技术标准的要求。
3、图中是否有违反强制性条文的地方，类似如屋面栏杆或女儿墙高度未考虑屋面找坡高度。
二、总图部分1、经济指标表与报规图是否一致。
2、室外标高与周圈道路标高的关系以及地表排水关系是否合理。
3、单体±0.00与室外标高的关系是否合理。
4、采光井、风井及地下出入口是否体现在总图上，位置是否合理。
5、建筑退线、道路退线是否满足报规报建要求（与报规图一致）。
6、地下室外边线范围应标注，不能凸入用地外道路内，建筑角点坐标是外墙角点还是轴线交点。
7、是否注明建筑防火间距（凸窗及阳台以外沿线计算）、消防车道定位、消防扑救面。
8、场地、建筑、车库出入口是否注明清楚（机动车出入口是否距离道路红线不小于7.5米，且不存在视线障碍物）。
三、设计总说明1、选用图集是否已经作废或过期。
2、说明中的防水做法与我部定的技术标准是否一致。
3、说明中门窗选型与平面图门窗表是否相同，是否合理。
4、填充墙材料是否和技术标准要求相同，是否合理。
5、外墙面做法是否适合昆明环境要求，不同材料交接处做法是否与结构图中要求一致。
6、室内装修标准是否合理，是否满足公司营销要求。
7、对于工程做法选用图集是否合理，目前是否有较完善便捷的做法。
8、对于结构降板是否有说明需回填或轻质材料做垫层楼地面。
9、后浇带做法（钢筋加强、止水带用钢板止水带、混凝土用微膨胀混凝土）。
10、施工缝留设及处理方式。
11、混凝土强度及抗渗等级要求是否便于施工组织。
四、地下室1、地下室层高是否满足我部明确的技术标准要求。
2、有防火分区示意图，平面上防火分区用特级防火卷帘门或甲级防火门分隔（非机动车库独立防火分区，面积小于1000平米；设备用房独立分区，面积小于500平米，要有独立通道或出口）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工图（土建部分）审图要点一、总则1、首先看图纸是否未会签、缺出图章或注册章、缺图纸目录、图纸编号重复、缺门窗大样、缺节能设计、缺节点详图等。
2、图纸未满足我部提供的设计任务书、技术标准的要求。
3、图中是否有违反强制性条文的地方，类似如屋面栏杆或女儿墙高度未考虑屋面找坡高度。
二、总图部分1、经济指标表与报规图是否一致。
2、室外标高与周圈道路标高的关系以及地表排水关系是否合理。
3、单体±与室外标高的关系是否合理。
4、采光井、风井及地下出入口是否体现在总图上，位置是否合理。
5、建筑退线、道路退线是否满足报规报建要求（与报规图一致）。
6、地下室外边线范围应标注，不能凸入用地外道路内，建筑角点坐标是外墙角点还是轴线交点。
7、是否注明建筑防火间距（凸窗及阳台以外沿线计算）、消防车道定位、消防扑救面。
8、场地、建筑、车库出入口是否注明清楚（机动车出入口是否距离道路红线不小于米，且不存在视线障碍物）。
三、设计总说明1、选用图集是否已经作废或过期。
2、说明中的防水做法与我部定的技术标准是否一致。
3、说明中门窗选型与平面图门窗表是否相同，是否合理。
4、填充墙材料是否和技术标准要求相同，是否合理。
5、外墙面做法是否适合昆明环境要求，不同材料交接处做法是否与结构图中要求一致。
6、室内装修标准是否合理，是否满足公司营销要求。
7、对于工程做法选用图集是否合理，目前是否有较完善便捷的做法。
8、对于结构降板是否有说明需回填或轻质材料做垫层楼地面。
9、后浇带做法（钢筋加强、止水带用钢板止水带、混凝土用微膨胀混凝土）。
10、施工缝留设及处理方式。
11、混凝土强度及抗渗等级要求是否便于施工组织。
四、地下室1、地下室层高是否满足我部明确的技术标准要求。
2、有防火分区示意图，平面上防火分区用特级防火卷帘门或甲级防火门分隔（非机动车库独立防火分区，面积小于1000平米；设备用房独立分区，面积小于500平米，要有独立通道或出口）。
3、地下室尽量不设排水沟，只设地漏或集水井，仅在地漏或集水井附近设1%找坡。
集水井靠边角处，尽量不占车位。
4、车位尺寸是否有不满足标准尺寸要求（）的情况，是否有车位被前车位阻挡，是否在满足车道尺寸情况下可以增加车位。
5、地下室面积、配套功能房间面积、车位数量是否正确。
6、消防出入口及人防出入口数量是否满足或过多。
7、出入口坡道下口需设截水沟，地面入口位置需设截水沟。
8、多层地下室上下层汽车坡道应设特级防火卷帘，侧面用防火墙。
9、下沉式庭院及开口天井在地下室地面要做排水处理，保证地下防水在四周围合，且要保证开口处上下层防火分区的分隔（注意窗洞口间距）。
10、汽车位不能阻挡人员疏散及主要设备房出入口。
11、夹层在安装风机、风管时尽量集中，空出的空间利用作为一层的仓库或其他功能房间。
12、防火卷帘侧边的防火墙需做成大头状，以保证卷帘的密闭。
13、防火卷帘顶不到梁的，需把过梁与框架梁一起浇筑，是否有做法大样。
14、后浇带是否有施工大样，是否充分考虑各种情况下的做法。
15、各种井洞在图中是否已作预留、预埋，是否与建筑的井洞尺寸、位置相一致。
16、风管穿门头上是否进行预留，高度能否满足门安装与使用。
17、消防水池水泵房是否在结构图中考虑降板。
五、上部（一）首层1、室内外高差是否合理，是否与总图标高相符。
2、单元入口平台是否降板或外坡，单元门门洞尺寸是否合理（建议1500X2400）。
3、无障碍设计：室内外高差小于15mm；门前平台宽不小于2m；坡道宽不小于，转角平台不小于，双侧扶手且伸出300mm；公共卫生间须设残疾人专用卫生间。
4、一层门外平台是否在结构施工中考虑进行，或钢筋预留。
5、下地下室楼梯门为防火门，通道门均开向往室外方向。
6、室内消火栓应尽量埋墙。
7、地下室风井出地面位置是否在商铺内或大堂等室内，风井盖板标高是否注明。
7、出入口是否设了雨棚。
（二）裙房屋面1、屋面排水，要考虑局部屋面会分隔给住户做私家花园（阳台大样要考虑住户能走出去，水不漫进来）。
2、在首层主要出入口上空的阳台外沿做防坠物雨蓬（若为钢结构玻璃雨棚，必须注明为夹胶玻璃）。
3、要注意屋面及外墙变形缝的表示及作法选用。
（三）住宅标准层1、电梯门洞高在结构中需保证~。
2、门净宽是否够，门开启方向是否影响使用，入户门两边是否有墙垛，否则无法安装防盗门，门垛的厚度尽量两边同厚，以方便加门套。
3、厨房、卫生间布局是否合理，烟道、风井是否影响开门或影响通道，生活阳台立管是否影响开门或窗，外开窗定位要考虑室外管位置。
4、检查是否有以下情况：构造墙或柱上下错位；有退台的平面同一外窗上下不对位；轴线定位尺寸上下层不一样；有高差的门口没画高差线。
5、检查主要功能房内顶棚是否有梁橫穿。
6、落地窗及凸窗是否有护窗栏杆，高度满足可踏面起900mm。
7、结构标高与建筑标高是否一致。
8、结构门洞高度是否满足建筑门洞高度。
9、外立面门窗顶标高是否相同，结构能否满足。
一般情况顶标高需相同。
10、梁宽与墙厚尽量保证相同。
11、楼梯间窗是否和边梁相矛盾，是否跨休息平台。
（四）屋面层1、在反梁上是否在贴板完成面标高位置设置过水洞并有组织排水。
2、机房或楼梯屋面是否设检修洞或爬梯，做法大样是否清楚。
3、女儿墙高度是否满足屋面防水装修完成面上米，4、出屋面门是否高出屋面完成面标高200 mm。
门洞尺寸是否与门相匹配。
5、电梯机房是否设计检修楼梯，是否有通风窗。
（五）立面剖面图1、墙身大样索引不全或与大样不符。
2、靠主体外墙的风井、采光井等没在立面图中反映，与一楼门、窗相冲突。
3、是否表示出结构降板及垫层。
4、电梯基坑尺寸是否与地下室结构图一致，是否满足厂家要求。
5、电梯顶层提升高度是否满足厂家要求。
（六）节点详图1、与外墙交接的室外楼梯是否有梯段侧边挡水大样。
2、楼梯扶手高度在梯段不小于900mm，水平（500mm以上）段不小于1050mm，幼儿园楼梯栏杆应有幼儿扶手位置。
3、楼梯每段不能大于18步，不少于3步。
4、阳台或凸窗外边线条是否影响幕墙施工。
5、女儿墙压顶是否内坡。
建筑审图技巧工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。
这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。
熟悉立面图后，主要检查门窗顶标高是否与其上一层的梁底标高相一致；检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸是否大于米，是否出现碰头现象；当中间层出现露台时，检查露台标高是否比室内低；检查厕所、浴室楼地面是否低几厘米，若不是，检查有无防溢水措施；最后与水电空调安装、设备工艺、第二次装修施工图相结合，检查建筑高度是否满足功能需要。
四、检查施工图中容易出错的地方有无出错熟悉建筑工程尺寸后，再检查施工图中容易出错的地方有无出错，主要检查内容如下：1、检查女儿墙砼压顶的坡向是否朝内。
2、检查砖墙下有梁否。
3、结构平面中的梁，在梁表中是否全标出了配筋情况。
4、检查主梁的高度有无低于次梁高度的情况。
5、梁、板、柱在跨度相同、相近时，有无配筋相差较大的地方，若有，需验算。
6、当梁与剪力墙同一直线布置时，检查有无梁的宽度超过墙的厚度。
7、当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外，若有，应提交设计处理。
8、检查梁的受力钢筋最小间距是否满足施工验收规范要求，当工程上采用带肋的螺纹钢筋时，由于工人在钢筋加工中，用无肋面进行弯曲，所以钢筋直径取值应为原钢筋直径加上约21mm肋厚。
9、检查室内出露台的门上是否设计有雨蓬，检查结构平面上雨蓬中心是否与建施图上门的中心线重合。
10、当设计要求与施工验收规范有无不同。
如柱表中常说明：柱筋每侧少于4根可在同一截面搭接。
但施工验收规范要求，同一截面钢筋搭接面积不得超过50%。
11、检查结构说明与结构平面、大样、梁柱表中内容以及与建施说明有无存在相矛盾之处。
12、单独基础系双向受力，沿短边方向的受力钢筋一般置于长边受力钢筋的上面，检查施工图的基础大样图中钢筋是否画错。
五、审查原施工图有无可改进的地方主要从有利于该工程的施工、有利于保证建筑质量、有利于工程美观三个方面对原施工图提出改进意见。
1、从有利于工程施工的角度提出改进施工图意见①结构平面上会出现连续框架梁相邻跨度较大的情况，当中间支座负弯矩筋分开锚固时，会造成梁柱接头处钢筋太密，捣砼困难，可向设计人员建议：负筋能连通的尽量连通。
②当支座负筋为通长时，就造成了跨度小梁宽较小的梁面钢筋太密，无法捣砼，可建议在保证梁负筋的前提下，尽量保持各跨梁宽一致，只对梁高进行调整，以便于面筋连通和浇捣砼。
