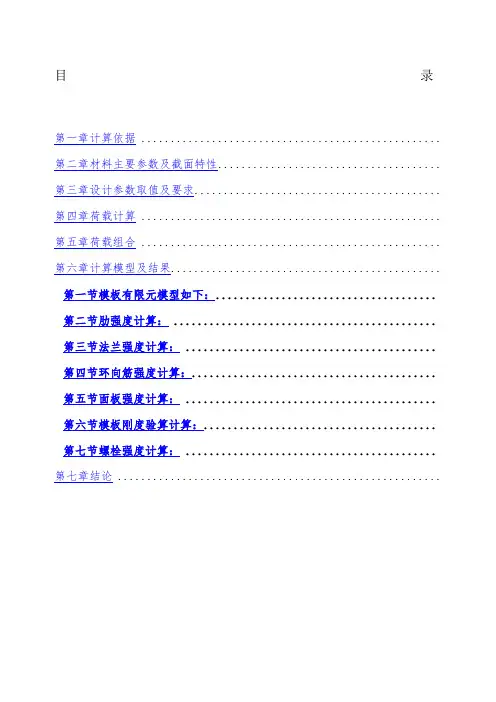

目录第一章计算依据 ................................................... 第二章材料主要参数及截面特性...................................... 第三章设计参数取值及要求.......................................... 第四章荷载计算 ................................................... 第五章荷载组合 ................................................... 第六章计算模型及结果.............................................. 第一节模板有限元模型如下:..................................... 第二节肋强度计算: ............................................ 第三节法兰强度计算: .......................................... 第四节环向筋强度计算:......................................... 第五节面板强度计算: .......................................... 第六节模板刚度验算计算:....................................... 第七节螺栓强度计算: .......................................... 第七章结论 .......................................................墩身模板计算书第一章 计算依据1.《蓝色硅谷墩身构造图》;2.《钢结构-原理与设计》(清华版);3.《路桥施工计算手册》(人交版);4.《结构力学》、《材料力学》(高教版);5.《结构设计原理》(人交版)。

墩柱模板设计计算书

墩柱模板设计计算书

墩柱模板设计计算书一、设计依据1、面板采用6mm钢板,竖肋采用[10槽钢,横向小肋采用-100×6mm钢板,横肋采用槽钢做成桁架,所有钢材都采用国标的A3钢。

2、竖肋间距控制在350mm,横向小肋间距控制在350mm,横肋间距1000mm。

3、设计采用的标准及规范《铁路混凝土工程施工验收补充标准》(铁建设[2005]160号);参照《公路桥涵施工技术规范》(JTJ041-2000)9.2节相关规定;参照《混凝土结构工程施工及验收规范》(GB50204)相关规定;《钢结构设计规范》(GB50017-2003)。

4、荷载的取值:新浇筑混凝土对侧面模板的压力:F1=1.2×0.22×r×t×β1×β2×υ1/2=0.22×25×7×1.2×1.2×21/2=78.4kN/m2F1:新浇注混凝土对模板的最大侧压力(kN/m2)r: 混凝土的重力密度(kN/m3)t:混凝土的初凝时间(h)υ:混凝土的浇注速度(m/h)β1:外加剂影响修正系数,掺具有缓凝作用的外加剂时取1.2; β21:混凝土坍落度修正系数,取1.2倾倒混凝土时产生的水平荷载;F2=1.4×2=2.8 kN/m 2F=F1+F2=78.4+2.8=81.2 kN/m 2取F=80 kN/m 2二、计算(一)、面板验算1、强度验算1350350==ly lx 查表得=K mx 0=K my 0-0.0513,=K Mx =K My 0.0176 ,=K f 0.00127。

取1mm 宽的板条作为计算单元,荷载为:q=0.08×1=0.08N/mm求支座弯距:=M x 0=M y 0K my 0·q ·l y 2=-0.0513×0.08×3502=503 N ·mm 面板的截面系数:W=61bh 2=61×1×62=6mm 3应力为:σmax =W M max =6503=84N/mm 2<215 N/mm 2 满足要求。

MIDAS 墩柱模板设计计算书

MIDAS 墩柱模板设计计算书

墩柱模板计算书一、计算依据1、《铁路桥涵设计基本规范》(TB10002.1-2005)2、《客运专线铁路桥涵工程施工技术指南》(TZ213-2005)3、《铁路混凝土与砌体工程施工规范》(TB10210-2001)4、《钢筋混凝土工程施工及验收规范》(GBJ204-83)5、《铁路组合钢模板技术规则》(TBJ211-86)6、《铁路桥梁钢结构设计规范》(TB10002.2-2005)7、《铁路桥涵施工规范》(TB10203-2002)8、《京沪高速铁路设计暂行规定》(铁建设[2004])9、《钢结构设计规范》(GB50017—2003)二、设计参数取值及要求1、混凝土容重:25kN/m3;2、混凝土浇注速度:2m/h;3、浇注温度:15℃;4、混凝土塌落度:16~18cm;5、混凝土外加剂影响系数取1.2;6、最大墩高17.5m;7、设计风力:8级风;8、模板整体安装完成后,混凝土泵送一次性浇注。

三、荷载计算1、新浇混凝土对模板侧向压力计算混凝土作用于模板的侧压力,根据测定,随混凝土的浇筑高度而增加,当浇筑高度达到某一临界时,侧压力就不再增加,此时的侧压力即为新浇筑混凝土的最大侧压力。

侧压力达到最大值的浇筑高度称为混凝土的有效压头。

新浇混凝土对模板侧向压力分布见图1。

图1新浇混凝土对模板侧向压力分布图在《铁路混凝土与砌体工程施工规范》(TB10210-2001)中规定,新浇混凝土对模板侧向压力按下式计算:在《钢筋混凝土工程施工及验收规范》(GBJ204-83) 中规定,新浇混凝土对模板侧向压力按下式计算:新浇混凝土对模板侧向压力按下式计算: Pmax=0.22γt 0K 1K 2V 1/2 Pmax =γh 式中:Pmax ------新浇筑混凝土对模板的最大侧压力(kN/m2) γ------混凝土的重力密度(kN/m3)取25kN/m3 t0------新浇混凝土的初凝时间(h ); V------混凝土的浇灌速度(m/h );取2m/h h------有效压头高度;H------混凝土浇筑层(在水泥初凝时间以内)的厚度(m); K1------外加剂影响修正系数,掺外加剂时取1.2;K2------混凝土塌落度影响系数,当塌落度小于30mm 时,取0.85;50~90mm 时,取1;110~150mm 时,取1.15。

墩柱模板计算书

墩柱模板计算书

墩柱模板计算书
墩柱模板计算书包括以下内容:
1. 墩柱尺寸计算
- 首先确定墩柱的设计标准和要求,包括承载力要求、使用
条件等。

- 根据承载力要求和使用条件,计算墩柱的尺寸,包括长、宽、高等。

可以考虑使用计算公式或者图表等方法进行计算。

2. 墩柱配筋计算
- 根据墩柱的尺寸和设计要求,计算墩柱的配筋需要。

- 首先根据设计要求确定墩柱的截面形状,然后根据墩柱的
截面形状和设计要求计算出墩柱的配筋率。

- 根据墩柱的配筋率和设计要求,计算出墩柱的配筋面积和
配筋肢数。

3. 墩柱模板计算
- 根据墩柱的尺寸和设计要求,计算出墩柱模板的尺寸和数量。

- 首先确定墩柱的截面形状和尺寸,然后根据墩柱的截面形
状和尺寸计算出模板板材的尺寸,并确定模板板材的使用数量。

- 根据模板板材的尺寸和使用数量,计算出模板板材的面积
和体积。

4. 墩柱模板支撑计算
- 根据墩柱模板的尺寸和数量,计算出墩柱模板的支撑需要。

- 首先根据模板的尺寸和数量确定支撑的长度和数量,然后
根据支撑的长度和数量计算出支撑的总长度和数量。

- 根据支撑的总长度和数量,计算出支撑的材料用量和杆件用量。

以上就是墩柱模板计算书的内容,可以根据具体的设计要求和使用条件进行调整和完善。

墩柱模板计算书模板

墩柱模板计算书模板

墩柱模板计算书一、计算依据1、《铁路桥涵设计基本规范》(TB10002.1-2005)2、《客运专线铁路桥涵工程施工技术指南》(TZ213-2005)3、《铁路混凝土与砌体工程施工规范》(TB10210-2001)4、《钢筋混凝土工程施工及验收规范》(GBJ204-83)5、《铁路组合钢模板技术规则》(TBJ211-86)6、《铁路桥梁钢结构设计规范》(TB10002.2-2005)7、《铁路桥涵施工规范》(TB10203-2002)8、《京沪高速铁路设计暂行规定》(铁建设[2004])9、《钢结构设计规范》(GB50017—2003)二、设计参数取值及要求1、混凝土容重:25kN/m3;2、混凝土浇注速度:2m/h;3、浇注温度:15℃;4、混凝土塌落度:16~18cm;5、混凝土外加剂影响系数取1.2;6、最大墩高17.5m;7、设计风力:8级风;8、模板整体安装完成后,混凝土泵送一次性浇注。

三、荷载计算1、新浇混凝土对模板侧向压力计算混凝土作用于模板的侧压力,根据测定,随混凝土的浇筑高度而增加,当浇筑高度达到某一临界时,侧压力就不再增加,此时的侧压力即为新浇筑混凝土的最大侧压力。

侧压力达到最大值的浇筑高度称为混凝土的有效压头。

新浇混凝土对模板侧向压力分布见图1。

图1新浇混凝土对模板侧向压力分布图在《铁路混凝土与砌体工程施工规范》(TB10210-2001)中规定,新浇混凝土对模板侧向压力按下式计算:在《钢筋混凝土工程施工及验收规范》(GBJ204-83) 中规定,新浇混凝土对模板侧向压力按下式计算:新浇混凝土对模板侧向压力按下式计算: Pmax=0.22γt 0K 1K 2V 1/2 Pmax =γh 式中:Pmax ------新浇筑混凝土对模板的最大侧压力(kN/m2) γ------混凝土的重力密度(kN/m3)取25kN/m3 t0------新浇混凝土的初凝时间(h ); V------混凝土的浇灌速度(m/h );取2m/h h------有效压头高度;H------混凝土浇筑层(在水泥初凝时间以内)的厚度(m); K1------外加剂影响修正系数,掺外加剂时取1.2;K2------混凝土塌落度影响系数,当塌落度小于30mm 时,取0.85;50~90mm 时,取1;110~150mm 时,取1.15。

最新墩柱模板计算书-midascivil

最新墩柱模板计算书-midascivil

墩柱模板计算书-m i d a s c i v i l墩柱模板计算书一、计算依据1、《铁路桥涵设计基本规范》(TB10002.1-2005)2、《客运专线铁路桥涵工程施工技术指南》(TZ213-2005)3、《铁路混凝土与砌体工程施工规范》(TB10210-2001)4、《钢筋混凝土工程施工及验收规范》(GBJ204-83)5、《铁路组合钢模板技术规则》(TBJ211-86)6、《铁路桥梁钢结构设计规范》(TB10002.2-2005)7、《铁路桥涵施工规范》(TB10203-2002)8、《京沪高速铁路设计暂行规定》(铁建设[2004])9、《钢结构设计规范》(GB50017—2003)二、设计参数取值及要求1、混凝土容重:25kN/m3;2、混凝土浇注速度:2m/h;3、浇注温度:15℃;4、混凝土塌落度:16~18cm;5、混凝土外加剂影响系数取1.2;6、最大墩高17.5m;7、设计风力:8级风;8、模板整体安装完成后,混凝土泵送一次性浇注。

三、荷载计算1、新浇混凝土对模板侧向压力计算混凝土作用于模板的侧压力,根据测定,随混凝土的浇筑高度而增加,当浇筑高度达到某一临界时,侧压力就不再增加,此时的侧压力即为新浇筑混凝土的最大侧压力。

侧压力达到最大值的浇筑高度称为混凝土的有效压头。

新浇混凝土对模板侧向压力分布见图1。

图1新浇混凝土对模板侧向压力分布图在《铁路混凝土与砌体工程施工规范》(TB10210-2001)中规定,新浇混凝土对模板侧向压力按下式计算:在《钢筋混凝土工程施工及验收规范》(GBJ204-83) 中规定,新浇混凝土对模板侧向压力按下式计算:新浇混凝土对模板侧向压力按下式计算: Pmax=0.22γt 0K 1K 2V 1/2Pmax =γh式中:Pmax ------新浇筑混凝土对模板的最大侧压力(kN/m2) γ------混凝土的重力密度(kN/m3)取25kN/m3 t0------新浇混凝土的初凝时间(h ); V------混凝土的浇灌速度(m/h );取2m/h h------有效压头高度;H------混凝土浇筑层(在水泥初凝时间以内)的厚度(m); K1------外加剂影响修正系数,掺外加剂时取1.2;K2------混凝土塌落度影响系数,当塌落度小于30mm 时,取0.85;50~90mm 时,取1;110~150mm 时,取1.15。

墩柱模板设计分析计算书(2300x2300))

墩柱模板设计分析计算书(2300x2300))

2.3x2.3m实心墩墩柱模板设计分析计算书一、设计原始数据1、模板材料:面板:5mm;连接法兰:L80×8;横肋板:-80×8;竖肋板:[8。

背楞:2[14。

(材料均为Q235)2、模板设计数据:肋板间距360mm,背楞间距1100mm,2道,如下图3、施工数据:墩柱截面为:2300(L) ×2300(W);墩身截面面积为:5.293m浇注上升速度按v=5m/h计算;混凝土初凝时间取to=4h.二、模板侧压力计算F=0.22γetoβ1β2V1/2其中:γe为混凝土重力密度γe=25KNm3;to为混凝土初凝时间=4h;β1为外加剂影响修正系数;β1=1.05 ;β2为混凝土坍落度影响修正系数. β2=1.15。

计算得:F=59.40KN/M2,即59.40kPa.三、设计验算(1)面板验算1、强度验算选用板区格中三面固结、一面简支的最不利受力情况进行分析计算:Ix/Iy=300/300=1.0,得K mx0=-0.0600;K my0=0.0550; K Mx=0.0227;K My=0.0168; K f=0.0016。

取1mm宽的板条作为计算单元,载荷为:q=FXlq=0.0594×1=0.594N/mm弯矩:M x o= K mx0〃q〃l x2=-0.0600×0.0594×3602=-461.89N〃mmM y o= K my0〃q〃l y2=0.0550×0.0594×3602=423.40〃mm面板的截面系数:W=1/6〃bh2=1/6×1×52=4.17mm3应力为:σmax=Mmax/W=461.89/4.17=110.75N/mm2<215N/mm2满足要求。

所以满足要求。

2、挠度验算Bo=Eh3/12(1-υ2)=1.96×105×63/12(1-0.32)=38.77×105N〃mmWmax=K f〃ql4/Bo=0.00160×0.0594×3604/38.77×105=0.41mmW/L=0.41/360=0.00<1/500所以满足要。

05-Midas Civil应用—墩柱模板

05-Midas Civil应用—墩柱模板

Midas Civil应用—墩柱模板MIDAS桥梁系列软件工程应用交流01中国中铁十局集团有限公司中国中铁THE TENTH ENGINEERING BURE CREC1、墩柱模板建模及分析(1)基本概况一铁路墩柱模板底口尺寸5.8m×2m,两侧圆口直径2m;上口尺寸7.6m×3m,两侧圆口直径3m;变径段高度2.75m,非变径段高度9.5m。

1、加固方式:平模用M30拉杆进行对拉,,四周弧模与平模用M30拉杆进行斜拉的方式。

2、模板连接:边框连接孔均为φ22,采用M20*60的螺栓连接加固。

3、用料情况:面板δ6mm钢板,边框δ12mm钢带,竖筋[10#槽钢,平模横筋δ10mm钢带,圆模环筋δ10mm钢带,背楞双[20#槽钢。

墩柱模板参数:边框参数:Q235,厚度12mm,高度100mm钢带面板参数:Q235,厚度6mm。

竖筋参数:Q235,[10#槽钢。

平模横筋参数:Q235,厚度10mm,高度100mm钢带;圆模环筋参数:Q235,厚度10mm,高度100mm钢带;背楞参数:Q235,双[20#槽钢;M30拉杆参数:16Mn,直径30mm。

(2)墩柱模板分析步骤墩柱模板的分析步骤如下:①设置操作环境及项目信息②定义材料和截面③建立结构三维模型④输入荷载⑤输入荷载组合⑥输入分析控制数据⑦运行结构分析⑧查看分析结果(3)设置操作环境及项目信息打开【工具】/【单位系】/将单位体系设为KN,mm。

该单位可以根据输入数据的种类任意转换。

打开【文件】 /【项目信息】/完善基本信息。

结构/结构类型,定义相关参数。

(4)定义材料和截面。

打开【特性】/【截面特性值】/【截面】/【添加】/【数据库】/【用户】/填写截面名称及参数/【适用】。

(4)定义材料和截面。

打开【特性】/【截面特性值】/【截面】/【添加】/【数据库】/【用户】/填写截面名称及参数/【适用】。

打开【特性】/【截面特性值】/【板厚】/【添加】/【数值】/【面内和面外】(6mm)/【适用】。

圆形墩柱模板midas计算书

圆形墩柱模板midas计算书

墩柱模板计算书一、计算依据和参考资料(1)、墩柱与桥台图纸(2)、路桥施工计算手册.(人民交通出版社)二、圆柱模板基本参数圆柱模板的截面直径:Φ=1800mm 。

横向柱箍间距计算跨度:d1=533mm 。

柱模板竖楞截面宽度d2=466mm 。

柱模板面板厚度6mm 。

三、圆柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载;挠度验算只考虑新浇混凝土侧压力。

我项目墩柱定型钢模板施工采用6mm 厚钢板,竖横楞采用边长[10cm 槽钢,竖楞间距466mm ,横向柱箍间距533mm 。

对拉螺杆采用Φ20对拉螺杆,间距20cm 。

1、荷载计算及取值:①新浇混凝土时对侧面模板的压力P1:H P Vt P c γββγ==1210c 122.0两者取其小,其中P ——新浇混凝土对模板的最大侧压力(kN/m2);c γ——混凝土的重力密度(kN/m3),取值为24 kN/m3; 0t ——新浇混凝土的初凝时间(h ),可按实测确定。

当缺乏试验资料时,可采用)15(200+=T t 计算; T ——混凝土的温度(°),本计算书T 的取值为20°;V ——混凝土的浇灌速度(m/h ),本计算书V 取值为2m/h (按墩柱每小时浇筑132m3计算);H ——混凝土有效压头高度(m );1β——外加剂影响修正系数,不掺外加剂时取1.0;掺具有缓凝作用的外加剂时取1.2;2β——混凝土坍落度影响修正系数,当坍落度小于30mm 时,取0.85;50~90mm 时,取1.0;110~150mm 时,取1.15。

本计算书按0.85取值;则:PaH P Pa V t P c k 605.224k 6.43285.02.115202002422.022.01210c 1=⨯===⨯⨯⨯+⨯⨯==γββγ)( 故F1取43.6kPa 。

②倾倒混凝土时产生的水平荷载P2:P 取值为2.0kPa 。

das civil墩身模板计算书

das civil墩身模板计算书

Midas civil墩身模板计算书墩身模板复核计算书计算:复核:审核:日期:目录第一章工程简介 (1)一、工程概况 (1)二、墩身模板结构介绍 (1)第二章计算验算相关参数选定 (4)一、参考资料 (4)二、技术参数及相关荷载大小选定 (4)⑴设计荷载 (4)⑵材料性能 (5)⑶符号规定 (5)⑷荷载组合 (5)第三章墩身模板结构验算 (6)一、模型建立及分析 (6)⑴模型建立 (6)⑵荷载加载 (6)⑶边界约束 (8)二、墩身模板验算 (9)⑴面板强度验算 (9)⑵面板刚度验算 (10)⑶横、竖肋强度验算 (11)⑷横、竖肋刚度验算 (12)⑸横楞强度验算...................... 错误!未定义书签。

⑹横楞刚度验算...................... 错误!未定义书签。

⑺对拉拉杆验算 (13)第四章模板计算成果汇总及结论 (15)一、计算成果汇总 (16)二、计算结论 (17)第一章工程简介一、工程概况本标段起讫里程范围XXXXXXXXXXXX。

墩身高度12m以下采用整体钢模一次灌注成型,高度12m以上墩身采用整体钢模分次浇筑。

模板验算取高度12m 1:0墩身模板进行验算,墩身截面如下图1.1:0墩身横断面图二、墩身模板结构介绍墩身截面见图1,为圆端形。

墩身最大浇筑高度12m,采取大块钢模组拼进行模板浇筑完成。

模板规格为:高度为200cm模板、100cm模板、80mm模板、50mm模板、2000mm。

详见模板图纸。

面板:采用厚度δ=6mm钢板。

横肋竖肋:采用]10槽钢,圆端形模板等分为8份,平模板间距350mm、400mm、400mm、350mm布置。

详见模板构造图。

平模板边采用L100×10的角钢压边,螺栓孔间距为10cm。

圆端形模板120×14加劲法兰压边,螺栓孔间距216.8mm。

详见模板构造图对拉拉杆:采用M20圆钢,双螺帽拧紧。

平模板龙骨采用2[12槽钢,布置于拉杆对应位置。

墩柱模板安全计算书

墩柱模板安全计算书

中铁大桥局墩柱模板设计计算书一、设计原始数据1、模板材料:面板:6mm;连接法兰:-100x14;横肋:-100x10;竖肋【10;外加劲箍:【20ax2。

(材料均为Q235)2、加劲箍最大竖向间距为1050mm一道。

3、施工数据:墩柱截面分别为:9095(L)x4095(W);每小时浇注混凝土30立方米,即上升速度V=0.89m/h;混凝土初凝时间:t o=4h.二、模板侧压力计算F=0.22γe t oβ1β2V1/2其中:γe为混凝土重力密度γe=24KN/m3;t o为混凝土初凝时间;β1为外加剂影响修正系数;β1=1.1 ;β2为混凝土坍落度影响修正系数. β2=1.15。

计算得:F=25.2KN/m2。

三、面板验算选面板小方格中最不利的情况,即三面固定,一面简支(短边)。

由L y/L x=312.5/312.5=1,查静力计算图表得最大弯矩系数K m=0.061,最大挠度系数:K f=0.00187。

1、强度验算取1mm宽的肋条为计算单元,载荷为:q=25.2×1=0.0252(N/mm2)M max=K m×q×L y2=0.061×0.0252×312.52=150.12(Nmm)W x=bl2/6=1×62/6=6(mm3)得:σmax=M max/W x=150.12/6=25.02(N/mm2)<215N/mm2强度满足要求。

2、挠度验算ωmax=K f F L y4/ B o其中B o =Eδ3/12(1-r2)r —钢板泊松系数r=0.3δ—面板厚度B o=2.06×105×63/12×(1-0.32)= 4.07×106(Nmm)则ωmax =0.00187×0.0252×312.54/9.66 ×106=0.047(mm)[ω]=L y/500=312.5/500=0.625(mm)ωmax< [ω]挠度满足要求。

圆形墩柱模板midas计算书

圆形墩柱模板midas计算书

墩柱模板计算书一、计算依据和参考资料(1)、墩柱与桥台图纸(2)、路桥施工计算手册.(人民交通出版社) 二、圆柱模板基本参数圆柱模板的截面直径:Φ=1800mm 。

横向柱箍间距计算跨度:d1=533mm 。

柱模板竖楞截面宽度d2=466mm 。

柱模板面板厚度6mm 。

三、圆柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载;挠度验算只考虑新浇混凝土侧压力。

我项目墩柱定型钢模板施工采用6mm 厚钢板,竖横楞采用边长[10cm 槽钢,竖楞间距466mm ,横向柱箍间距533mm 。

对拉螺杆采用Φ20对拉螺杆,间距20cm 。

1、荷载计算及取值:①新浇混凝土时对侧面模板的压力P1:HP V t P c γββγ==1210c 122.0两者取其小,其中P ——新浇混凝土对模板的最大侧压力(kN/m2); c γ——混凝土的重力密度(kN/m3),取值为24 kN/m3; 0t ——新浇混凝土的初凝时间(h ),可按实测确定。

当缺乏试验资料时,可采用)15(200+=T t 计算;T ——混凝土的温度(°),本计算书T 的取值为20°;V ——混凝土的浇灌速度(m/h ),本计算书V 取值为2m/h (按墩柱每小时浇筑132m3计算);H ——混凝土有效压头高度(m );1β——外加剂影响修正系数,不掺外加剂时取1.0;掺具有缓凝作用的外加剂时取1.2;2β——混凝土坍落度影响修正系数,当坍落度小于30mm 时,取0.85;50~90mm 时,取1.0;110~150mm 时,取1.15。

本计算书按0.85取值; 则:Pa H P Pa V t P c k 605.224k 6.43285.02.115202002422.022.01210c 1=⨯===⨯⨯⨯+⨯⨯==γββγ)( 故F1取43.6kPa 。

②倾倒混凝土时产生的水平荷载P2: P 取值为2.0kPa 。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

MIDAS 墩柱模板设计计算书墩柱模板计算书一、计算依据1、《铁路桥涵设计基本规范》(TB10002.1-2005)2、《客运专线铁路桥涵工程施工技术指南》(TZ213-2005)3、《铁路混凝土与砌体工程施工规范》(TB10210-2001)4、《钢筋混凝土工程施工及验收规范》(GBJ204-83)5、《铁路组合钢模板技术规则》(TBJ211-86)6、《铁路桥梁钢结构设计规范》(TB10002.2-2005)7、《铁路桥涵施工规范》(TB10203-2002)8、《京沪高速铁路设计暂行规定》(铁建设[2004])9、《钢结构设计规范》(GB50017—2003)二、设计参数取值及要求1、混凝土容重:25kN/m3;2、混凝土浇注速度:2m/h;3、浇注温度:15℃;4、混凝土塌落度:16~18cm;5、混凝土外加剂影响系数取1.2;6、最大墩高17.5m;7、设计风力:8级风;8、模板整体安装完成后,混凝土泵送一次性浇注。

三、荷载计算1、新浇混凝土对模板侧向压力计算混凝土作用于模板的侧压力,根据测定,随混凝土的浇筑高度而增加,当浇筑高度达到某一临界时,侧压力就不再增加,此时的侧压力即为新浇筑混凝土的最大侧压力。

侧压力达到最大值的浇筑高度称为混凝土的有效压头。

新浇混凝土对模板侧向压力分布见图1。

图1新浇混凝土对模板侧向压力分布图在《铁路混凝土与砌体工程施工规范》(TB10210-2001)中规定,新浇混凝土对模板侧向压力按下式计算:在《钢筋混凝土工程施工及验收规范》(GBJ204-83) 中规定,新浇混凝土对模板侧向压力按下式计算:新浇混凝土对模板侧向压力按下式计算: Pmax=0.22γt 0K 1K 2V 1/2 Pmax =γh 式中:Pmax ------新浇筑混凝土对模板的最大侧压力(kN/m2) γ------混凝土的重力密度(kN/m3)取25kN/m3 t0------新浇混凝土的初凝时间(h ); V------混凝土的浇灌速度(m/h );取2m/h h------有效压头高度;H------混凝土浇筑层(在水泥初凝时间以内)的厚度(m); K1------外加剂影响修正系数,掺外加剂时取1.2;K2------混凝土塌落度影响系数,当塌落度小于30mm 时,取0.85;50~90mm 时,取1;110~150mm 时,取1.15。

Pmax=0.22γt0K1K2V1/2=0.22×25×8×1.2×1.15×21/2=85.87 kN/m2h= Pmax/γ=87.87/25=3.43mmax 7272240kPa1.62 1.6P υυ⨯===++由计算比较可知:以上两种规范差别较大,为安全起见,取大值作为设计计算的依据。

2、风荷载计算风荷载强度按下式计算: W=K1K2K3W0W------风荷载强度(Pa); W0------基本风压值(Pa), ,8级风风速v=17.2~20.7m/s ;K1------风载体形系数,取K1=0.8; K2------风压高度变化系数,取K2=1; K3------地形、地理条件系数,取K3=1;W=K1K2K3W0=0.8×267.8=214.2Pa桥墩受风面积按桥墩实际轮廓面积计算。

3、倾倒混凝土时产生的荷载取4kN/ m2。

四、 荷载组合墩身模板设计考虑了以下荷载; ① 新浇注混凝土对侧面模板的压力 ② 倾倒混凝土时产生的荷载 ③ 风荷载荷载组合1:①+②+③ (用于模板强度计算) 荷载组合2:① (用于模板刚度计算) 五、 计算模型及结果采用有限元软件midas6.7.1进行建模分析,其中模板面板采用4节点薄板单元模拟,横肋、竖肋及大背楞采用空间梁单元模拟,拉筋采用只受拉的杆单元模拟。

模板杆件规格见下表:201W 1.6V =22011W 20.7267.8Pa 1.6 1.6V ==⨯=表1 模板杆件规格杆件型号材质面板6mm厚钢板Q235 法兰14mm厚钢板Q235拉筋直径25mm精扎螺纹钢竖肋10号槽钢Q235横肋10mm厚钢板Q235大背楞25号双拼槽钢Q2351、墩帽模板计算(墩身厚2.8m)1)有限元模型墩帽模板有限元模型见图2~图3。

墩帽模板中间流水槽处设一道水平拉筋,顶部高出混凝土面100mm 处顺桥长方向设4道水平拉筋。

立面侧面平面图2 墩帽模板有限元网格模型图3 墩帽模板三维有限元模型2)大背楞强度计算大背楞采用3槽25a ,在荷载组合1作用下应力见图4。

图4 大背楞应力图[]max 71MPa<140MPaσσ==,强度满足。

3)纵、横肋强度计算墩帽模板纵横肋采用100×10mm 钢板,其在荷载组合一作用下应力见图5。

图5 纵、横肋应力图[]max 58MPa<140MPaσσ==,强度满足。

4)面板强度计算墩帽模板面板采用6mm 钢板,其在荷载组合一作用下应力见图6。

图6 面板应力图[]max 24MPa<140MPaσσ==,强度满足。

5)顶帽模板刚度计算在荷载组合2作用下各节点位移见图7。

图7 节点位移图从图中看出,模板在荷载组合2作用下最大位移为2mm ,为顺桥方向。

6)拉杆强度计算拉杆采用φ25精扎螺纹钢筋,在模板中间流水槽位置水平设一道,高度方向设3层。

通过计算可知,如只设一道拉杆,其最大拉应力为284MPa,只能采用精扎螺纹钢。

如设二道拉杆,其最大拉应力为177MPa。

图8 拉杆应力图2、墩帽模板计算(墩身厚2m)1)有限元模型墩帽模板有限元模型见图9~图10。

墩帽模板中间流水槽处设一道水平拉筋,顶部高出混凝土面100mm 处顺桥长方向设4道水平拉筋。

立面侧面平面图9 墩帽模板有限元网格模型图10 墩帽模板三维有限元模型2)大背楞强度计算大背楞采用2槽16a ,在荷载组合1作用下应力见图11。

图11 大背楞应力图[]max 75MPa<140MPa σσ==,强度满足。

3)纵、横肋强度计算墩帽模板纵横肋采用100×10mm 钢板,其在荷载组合一作用下应力见图12。

图12 纵、横肋应力图[]max 89MPa<140MPaσσ==,强度满足。

4)面板强度计算墩帽模板面板采用6mm 钢板,其在荷载组合一作用下应力见图13。

图13 面板应力图[]max 59MPa<140MPaσσ==,强度满足。

5)顶帽模板刚度计算在荷载组合2作用下各节点位移见图14。

图14 节点位移图从图中看出,模板在荷载组合2作用下最大位移为1.7mm,为顺桥方向。

6)拉杆强度计算拉杆采用φ25钢筋,在模板中间流水槽位置水平设一道,高度方向设3层。

通过计算可知,其最大拉应力为142MPa。

拉杆应力见下图。

图15 拉杆应力图3、墩身模板计算(墩身厚2.8m)1)有限元模型墩身模板有限元模型见图16~图17。

墩身模板中间流水槽处设一道水平拉筋,顶部高出混凝土面100mm 处顺桥长方向设4道水平拉筋。

立面侧面平面图16 墩身模板有限元网格模型图17 墩身模板三维有限元模型2)大背楞强度计算大背楞采用2槽25a ,在荷载组合1作用下应力见图18。

图18 大背楞应力图[]max 91MPa<140MPaσσ==,强度满足。

3)竖、横肋强度计算墩身模板横肋采用100×10mm 钢板,竖肋采用10号槽钢,其在荷载组合一作用下应力见图19。

图19 纵、横肋应力图max 112MPa σ=4)面板强度计算墩身模板面板采用6mm 钢板,其在荷载组合一作用下应力见图20。

图20 面板应力图[]max 35MPa<210MPaσσ==,强度满足。

5)墩身模板刚度计算在荷载组合2作用下各节点位移见图21。

图21 节点位移图从图中看出,模板在荷载组合2作用下最大位移为3mm,为顺桥方向。

6)拉杆强度计算拉杆采用φ25精扎螺纹钢筋,在模板中间流水槽位置水平设一道,高度方向设3层。

通过计算可知,在模板中间流水槽位置水平设一道拉杆其最大拉应力为271MPa,须采用φ25精扎螺纹钢。

如设2道,其应力为165 MPa。

图22 拉杆应力图4、墩身模板计算(墩身厚2m)1)有限元模型墩身模板有限元模型见图23~图24。

墩身模板中间流水槽处设一道水平拉筋。

立面侧面平面图23 墩身模板有限元网格模型图24 墩身模板三维有限元模型2)大背楞强度计算大背楞采用2槽16a ,在荷载组合1作用下应力见图25。

图25 大背楞应力图[]max 104MPa<140MPaσσ==,强度满足。

3)竖、横肋强度计算墩身模板横肋采用100×10mm 钢板,竖肋采用10号槽钢,其在荷载组合一作用下应力见图26。

图26 纵、横肋应力图max 200MPa σ=。

4)面板强度计算墩身模板面板采用6mm 钢板,其在荷载组合一作用下应力见图27。

图27 面板应力图[]max 46MPa<140MPaσσ==,强度满足。

5)墩身模板刚度计算在荷载组合2作用下各节点位移见图28。

图28 节点位移图从图中看出,模板在荷载组合2作用下最大位移为2mm ,为顺桥方向。

6)拉杆强度计算拉杆采用φ25钢筋,在模板中间流水槽位置水平设一道,高度方向设3层。

通过计算可知,其最大拉应力为124MPa。

图29 拉杆应力图六、结论计算模型中选取了2m及2.8m厚桥墩模板进行了计算,均满足强度及刚度要求,因此在2m及2.8m范围内的模板易满足要求。

墩身模板中间流水槽位置水平设一道拉筋,为统一规格,均采用φ25精扎螺纹钢;3m高的模板竖向设3层,2m及1.5m高的模板竖向设2层,间距1m,1m及0.5m高的模板竖向设1层。

墩帽模板中间流水槽位置水平设一道拉筋,采用φ25精扎螺纹钢,竖向设3层,顶部高出混凝土面100mm处顺桥长方向设4道水平拉筋,水平间距0.5m。

经计算,2m及1.5m高桥墩模板横肋采用10mm厚钢板,其它可采用8mm厚钢板。

按投标文件的要求在墩身模板中间流水槽位置水平设一道拉筋,经计算得知拉杆的最大拉应力达到284MPa,超过Q345钢材的容许拉应力,故拉杆采用精扎螺纹钢。

经有限元分析及构造要求,环肋应采用断横不断纵的方式。

具体尺寸及构造详见桥墩模板方案图。
