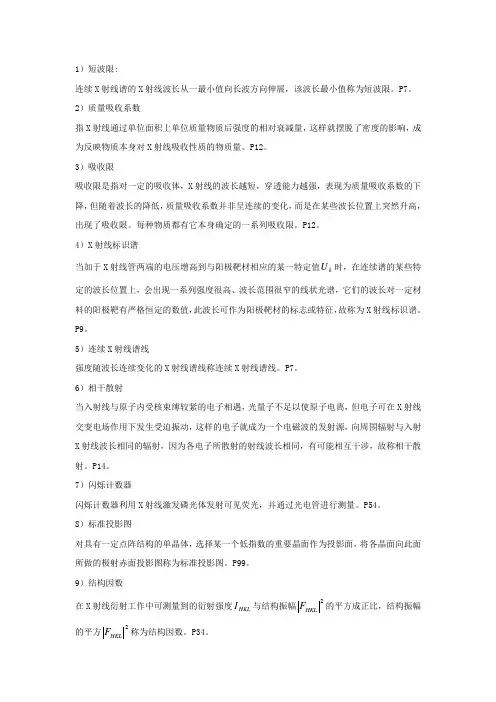

材料分析方法考试复习题

1）短波限:连续X 射线谱的X 射线波长从一最小值向长波方向伸展，该波长最小值称为短波限。

P7。

2）质量吸收系数指X 射线通过单位面积上单位质量物质后强度的相对衰减量，这样就摆脱了密度的影响，成为反映物质本身对X 射线吸收性质的物质量。

P12。

3）吸收限吸收限是指对一定的吸收体，X 射线的波长越短，穿透能力越强，表现为质量吸收系数的下降，但随着波长的降低，质量吸收系数并非呈连续的变化，而是在某些波长位置上突然升高，出现了吸收限。

每种物质都有它本身确定的一系列吸收限。

P12。

4）X 射线标识谱当加于X 射线管两端的电压增高到与阳极靶材相应的某一特定值k U 时，在连续谱的某些特定的波长位置上，会出现一系列强度很高、波长范围很窄的线状光谱，它们的波长对一定材料的阳极靶有严格恒定的数值，此波长可作为阳极靶材的标志或特征，故称为X 射线标识谱。

P9。

5）连续X 射线谱线强度随波长连续变化的X 射线谱线称连续X 射线谱线。

P7。

6）相干散射当入射线与原子内受核束缚较紧的电子相遇，光量子不足以使原子电离，但电子可在X 射线交变电场作用下发生受迫振动，这样的电子就成为一个电磁波的发射源，向周围辐射与入射X 射线波长相同的辐射，因为各电子所散射的射线波长相同，有可能相互干涉，故称相干散射。

P14。

7）闪烁计数器闪烁计数器利用X 射线激发磷光体发射可见荧光，并通过光电管进行测量。

P54。

8）标准投影图对具有一定点阵结构的单晶体，选择某一个低指数的重要晶面作为投影面，将各晶面向此面所做的极射赤面投影图称为标准投影图。

P99。

9）结构因数在X 射线衍射工作中可测量到的衍射强度HKL I 与结构振幅2HKL F 的平方成正比，结构振幅的平方2HKL F 称为结构因数。

P34。

10）晶带面（共带面）晶带轴我们说这些相交于平行直线的一组晶面属于同一晶带，称晶带面或共带面，其交线即为晶带轴。

P99。

11）选择反射镜面可以任意角度反射可见光，但X 射线只有在满足布拉格方程的θ角上才能发生反射，因此，这种反射亦称选择反射。

(完整版)材料现代分析方法第一章习题答案解析

第一章1.X射线学有几个分支？每个分支的研究对象是什么？答：X射线学分为三大分支：X射线透射学、X射线衍射学、X射线光谱学。

X射线透射学的研究对象有人体，工件等，用它的强透射性为人体诊断伤病、用于探测工件内部的缺陷等。

X射线衍射学是根据衍射花样，在波长已知的情况下测定晶体结构，研究与结构和结构变化的相关的各种问题。

X射线光谱学是根据衍射花样，在分光晶体结构已知的情况下，测定各种物质发出的X射线的波长和强度，从而研究物质的原子结构和成分。

2. 试计算当管电压为50 kV时，X射线管中电子击靶时的速度与动能，以及所发射的连续谱的短波限和光子的最大能量是多少？解：已知条件：U=50kV电子静止质量：m0=9.1×10-31kg光速：c=2.998×108m/s电子电量：e=1.602×10-19C普朗克常数：h=6.626×10-34J.s电子从阴极飞出到达靶的过程中所获得的总动能为：E=eU=1.602×10-19C×50kV=8.01×10-18kJ由于E=1/2m0v02所以电子击靶时的速度为：v0=(2E/m0)1/2=4.2×106m/s所发射连续谱的短波限λ0的大小仅取决于加速电压：λ0（Å）＝12400/U(伏) ＝0.248Å辐射出来的光子的最大动能为：E0＝hv＝h c/λ0＝1.99×10-15J3. 说明为什么对于同一材料其λK<λKβ<λKα?答:导致光电效应的X光子能量＝将物质K电子移到原子引力范围以外所需作的功hV k = W k以kα为例:hV kα = E L– E khe = W k – W L = hV k – hV L ∴h V k > h V k α∴λk<λk α以k β 为例:h V k β = E M – E k = W k – W M =h V k – h V M ∴ h V k > h V k β∴ λk<λk βE L – E k < E M – E k ∴hV k α < h V k β∴λk β < λk α4. 如果用Cu 靶X 光管照相，错用了Fe 滤片，会产生什么现象？答：Cu 的K α1,K α2, K β线都穿过来了，没有起到过滤的作用。

材料现代分析试方法复习题

《材料现代分析测试方法》习题及思考题一、名词术语波数、原子基态、原子激发、激发态、激发电位、电子跃迁（能级跃迁）、辐射跃迁、无辐射跃迁，分子振动、伸缩振动、变形振动（变角振动或弯曲振动）、干涉指数、倒易点阵、瑞利散射、拉曼散射、反斯托克斯线、斯托克斯线、 X射线相干散射（弹性散射、经典散射或汤姆逊散射）、X射线非相干散射（非弹性散射、康普顿-吴有训效应、康普顿散射、量子散射）、光电效应、光电子能谱、紫外可见吸收光谱（电子光谱）、红外吸收光谱、红外活性与红外非活性、弛豫、K系特征辐射、L系特征辐射、Kα射线、Kβ、短波限、吸收限、线吸收系数、质量吸收系数、散射角（2θ）、二次电子、俄歇电子、连续X射线、特征X射线、点阵消光、结构消光、衍射花样的指数化、连续扫描法、步进扫描法、生色团、助色团、反助色团、蓝移、红移、电荷转移光谱、运动自由度、振动自由度、倍频峰（或称泛音峰）、组频峰、振动耦合、特征振动频率、特征振动吸收带、内振动、外振动（晶格振动）、热分析、热重法、差热分析、差示扫描量热法、微商热重（DTG）曲线、参比物（或基准物、中性体）、程序控制温度、（热分析曲线）外推始点、核磁共振。

二、填空1.原子中电子受激向高能级跃迁或由高能级向低能级跃迁均称为( )跃迁或( )跃迁。

2.电子由高能级向低能级的跃迁可分为两种方式：跃迁过程中多余的能量即跃迁前后能量差以电磁辐射的方式放出，称之为( )跃迁；若多余的能量转化为热能等形式，则称之为( )跃迁。

3.多原子分子振动可分为( )振动与( )振动两类。

4.伸缩振动可分为( )和( )。

变形振动可分为( )和( )。

5.干涉指数是对晶面( )与晶面( )的标识。

6.晶面间距分别为d110／2，d110/3的晶面，其干涉指数分别为( )和( ).7. 倒易矢量r*HKL的基本性质为：r*HKL垂直于正点阵中相应的（HKL）晶面，其长度|r*HKL|等于(HKL)之晶面间距dHKL的( )。

材料现代分析方法练习题及答案(XRD,EBSD,TEM,SEM,表面分析)

8. 什么是弱束暗场像？与中心暗场像有何不同？试用Ewald图解说明。

答：弱束暗场像是通过入射束倾斜，使偏离布拉格条件较远的一个衍射束通过物镜光阑，透射束和其他衍射束都被挡掉，利用透过物镜光阑的强度较弱的衍射束成像。

与中心暗场像不同的是，中心暗场像是在双光束的条件下用的成像条件成像，即除直射束外只有一个强的衍射束，而弱束暗场像是在双光阑条件下的g/3g的成像条件成像，采用很大的偏离参量s。

中心暗场像的成像衍射束严格满足布拉格条件，衍射强度较强，而弱束暗场像利用偏离布拉格条件较远的衍射束成像，衍射束强度很弱。

采用弱束暗场像，完整区域的衍射束强度极弱，而在缺陷附近的极小区域内发生较强的反射，形成高分辨率的缺陷图像。

图：PPT透射电子显微技术1页10. 透射电子显微成像中，层错、反相畴界、畴界、孪晶界、晶界等衍衬像有何异同？用什么办法及根据什么特征才能将它们区分开来？答：由于层错区域衍射波振幅一般与无层错区域衍射波振幅不同，则层错区和与相邻区域形成了不同的衬度，相应地出现均匀的亮线和暗线，由于层错两侧的区域晶体结构和位相相同，故所有亮线和暗线的衬度分别相同。

层错衍衬像表现为平行于层错面迹线的明暗相间的等间距条纹。

孪晶界和晶界两侧的晶体由于位向不同，或者还由于点阵类型不同，一边的晶体处于双光束条件时，另一边的衍射条件不可能是完全相同的，也可能是处于无强衍射的情况，就相当于出现等厚条纹，所以他们的衍衬像都是间距不等的明暗相间的条纹，不同的是孪晶界是一条直线，而晶界不是直线。

反相畴界的衍衬像是曲折的带状条纹将晶粒分隔成许多形状不规则的小区域。

层错条纹平行线直线间距相等反相畴界非平行线非直线间距不等孪晶界条纹平行线直线间距不等晶界条纹平行线非直线间距不等11.什么是透射电子显微像中的质厚衬度、衍射衬度和相位衬度。

形成衍射衬度像和相位衬度像时，物镜在聚焦方面有何不同？为什么？答：质厚衬度：入射电子透过非晶样品时，由于样品不同微区间存在原子序数或厚度的差异，导致透过不同区域落在像平面上的电子数不同，对应各个区域的图像的明暗不同，形成的衬度。

材料现代分析方法(复习题及答案)

1、埃利斑由于光的波动性，光通过小孔发生衍射,明暗相间的条纹衍射的图样，条纹间距随小孔尺寸的变大，衍射的图样的中心有最大的亮斑，称为埃利斑。

2、差热分析是在程序的控制条件下，测量在升温、降温或恒温过程中样品和参比物之间的温差。

3、差示扫描量热法（DSC）是在程序控制条件下，直接测量样品在升温、降温或恒温过程中所吸收的或放出的热量。

4、倒易点阵是由晶体点阵按照一定的对应关系建立的空间点阵,此对应关系可称为倒易变换。

5、干涉指数在（hkl）晶面组（其晶面间距记为dhkl）同一空间方位，设若有晶面间距为dhkl/n(n 为任意整数)的晶面组(nh，nk，nl）即（H,K，L)记为干涉指数.6、干涉面简化布拉格方程所引入的反射面（不需加工且要参与计算的面）。

7、景深当像平面固定时（像距不变）能在像清晰地范围内，允许物体平面沿透镜轴移动的最大距离。

8、焦长固定样品的条件下，像平面沿透镜主轴移动时能保持物象清晰的距离范围.9、晶带晶体中，与某一晶向【uvw】平行的所有(HKL）晶面属于同一晶带，称为晶带射线若K层产生空位,其外层电子向K层跃迁产生的X射线统称为K系特征辐射，其中有L 10、α层电子跃迁产生的K系特征辐射称为Ka。

11、数值孔径子午光线能进入或离开纤芯（光学系统或挂光学器件）的最大圆锥的半顶角之余弦，乘以圆锥顶所在介质的折射率。

12、透镜分辨率用物理学方法(如光学仪器）能分清两个密切相邻物体的程度13 衍射衬度由样品各处衍射束强度的差异形成的衬度成为衍射衬度。

射线若K层产生空位，其外层电子向K层跃迁产生的X射线统称为K系特征辐射，其中有L 14α层电子跃迁产生的K系特征辐射称为Ka。

15质厚衬度由于样品不同区间存在原子序数或厚度的差异而形成的非晶体样品投射电子显微图像衬度，即质量衬度，简称质厚衬度。

16 质谱是离子数量（强度）对质荷比的分布，以质谱图或质谱表的形式的表达。

一、判断题1)、埃利斑半径与照明光源波长成反比，与透镜数值孔径成正比。

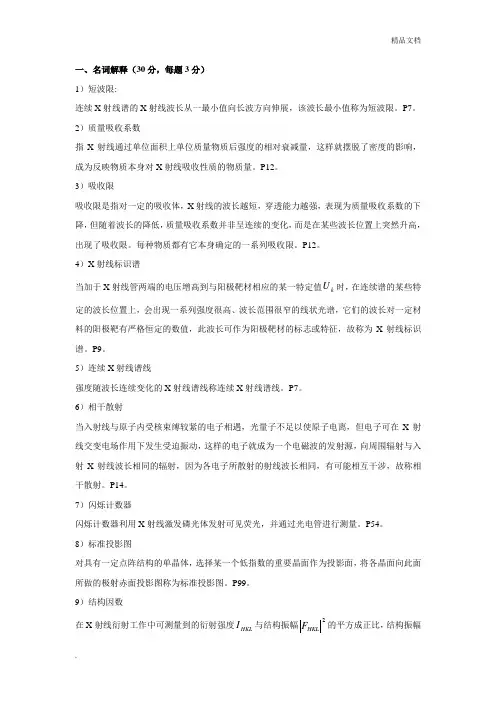

材料分析方法考试复习题

一、名词解释（30分，每题3分） 1）短波限:连续X 射线谱的X 射线波长从一最小值向长波方向伸展，该波长最小值称为短波限。

P7。

P12。

每种物质都有它本身确定的一系列吸收限。

P12。

P9。

5）连续X 射线谱线强度随波长连续变化的X 射线谱线称连续X 射线谱线。

P7。

P14。

7）闪烁计数器闪烁计数器利用X 射线激发磷光体发射可见荧光，并通过光电管进行测量。

P54。

8）标准投影图对具有一定点阵结构的单晶体，选择某一个低指数的重要晶面作为投影面，将各晶面向此面所做的极射赤面投影图称为标准投影图。

P99。

9）结构因数在X 射线衍射工作中可测量到的衍射强度HKL I 与结构振幅2HKL F 的平方成正比，结构振幅的平方2HKL F 称为结构因数。

P34。

10）晶带面（共带面）晶带轴我们说这些相交于平行直线的一组晶面属于同一晶带，称晶带面或共带面，其交线即为晶带轴。

材料分析复习题

第一章1.短波长的X射线称(硬X射线)，常用于(较深组织治疗)；长波长的X射线称(软X射线)，常用于(透视与摄像)。

2解释X射线相干散射与非相干散射。

⑴当χ射线通过物质时，物质原子的电子在电磁场的作用下将产生受迫振动，受迫振动产生交变电磁场，其频率与入射线的频率相同，这种由于散射线与入射线的波长和频率一致，位相固定，在相同方向上各散射波符合相干条件，故称为相干散射。

⑵当χ射线经束缚力不大的电子或自由电子散射后，可以得到波长比入射χ射线长的χ射线，且波长随散射方向不同而改变，这种散射现象称为非相干散射。

3.M层电子回迁到K层后，多余的能量放出的特征X射线称（B）A.Kα；B.Kβ；C.Kγ；D.Lα。

4.当电子把所有能量都转换为X射线时，该X射线波长称（A）A.短波限λ0；B.激发限λk；C.吸收限；D.特征X射线5.当X射线将某物质原子的K层电子打出去后，L层电子回迁K层，多余能量将另一个L层电子打出核外，这整个过程将产生（D）。

A.光电子；B.二次荧光；C.俄歇电子；D.（A+C）6X射线管的工作原理是什么？答：在阴极和阳极加高压直流电场，灯丝端加交流低压产生电子，直流电场会将阴极产生的电子加速并轰击阳极靶，阳极靶电子产生跃迁的同时产生X射线，电子的方向是从阴极到阳极，所以电流的方向是从阳极到阴极。

7写出并解释莫塞莱定律。

随着元素的原子序数的增加，特征X射线的波长有规律的变短，用式子表示为8滤波片的工作原理是什么？第二章1.有一倒易矢量为*ab2，与它对应的正空间晶面是（C）。

*cg2+*+=*A.（210）；B.（220）；C.（221）；D.（110）；。

2.面心立方晶体（111）晶面族的多重性因素是（A）。

A．4；B．8；C．6；D．12。

3.一束X射线照射到晶体上能否产生衍射取决于（C）。

A．是否满足布拉格条件；B．是否衍射强度I≠0；C．A+B；D．晶体形状。

4.只要倒易阵点落在厄瓦尔德球面上，就表示该（干涉面）满足（布拉格方程）条件，能产生（衍射）。

材料分析测试复习题及答案

1、分析电磁透镜对波的聚焦原理，说明电磁透镜的结构对聚焦能力的影响。

解：聚焦原理：通电线圈产生一种轴对称不均匀分布的磁场，磁力线围绕导线呈环状。

磁力线上任一点的磁感应强度B 可以分解成平行于透镜主轴的分量Bz 和垂直于透镜主轴的分量Br 。

速度为V 的平行电子束进入透镜磁场时在A 点处受到Br 分量的作用，由右手法则，电子所受的切向力Ft 的方向如下图（b ）；Ft 使电子获得一个切向速度Vt ，Vt 与Bz 分量叉乘，形成了另一个向透镜主轴靠近的径向力Fr ，使电子向主轴偏转。

当电子穿过线圈到达B 点位置时，Br 的方向改变了180°，Ft 随之反向，但是只是减小而不改变方向，因此，穿过线圈的电子任然趋向于主轴方向靠近。

结果电子作圆锥螺旋曲线近轴运动。

当一束平行与主轴的入射电子束通过投射电镜时将会聚焦在轴线上一点，这就是电磁透镜电子波的聚焦对原理。

（教材135页的图9.1 a,b 图）电磁透镜包括螺旋线圈，磁轭和极靴，使有效磁场能集中到沿轴几毫米的范围内，显著提高了其聚焦能力。

2、电磁透镜的像差是怎样产生的，如何来消除或减小像差？解：电磁透镜的像差可以分为两类：几何像差和色差。

几何像差是因为投射磁场几何形状上的缺陷造成的，色差是由于电子波的波长或能量发生一定幅度的改变而造成的。

几何像差主要指球差和像散。

球差是由于电磁透镜的中心区域和边缘区域对电子的折射能力不符合预定的规律造成的，像散是由透镜磁场的非旋转对称引起的。

消除或减小的方法：球差：减小孔径半角或缩小焦距均可减小球差，尤其小孔径半角可使球差明显减小。

像散：引入一个强度和方向都可以调节的矫正磁场即消像散器予以补偿。

色差：采用稳定加速电压的方法有效地较小色差。

3、说明影响光学显微镜和电磁透镜分辨率的关键因素是什么？如何提高电磁透镜的分辨率？解：光学显微镜的分辨本领取决于照明光源的波长。

电磁透镜的分辨率由衍射效应和球面像差来决定，球差是限制电磁透镜分辨本领的主要因素。

材料分析技术复习

一、选择题1.用来进行晶体结构分析的X射线学分支是（）A.X射线透射学；B.X射线衍射学；C.X射线光谱学；D.其它2.M层电子回迁到K层后, 多余的能量放出的特性X射线称.. ）Kα；B.Kβ；C.Kγ；D.Lα。

3.当X射线发生装置是Cu靶, 滤波片应选..）Cu；B.Fe；C.Ni；D.Mo。

4.当电子把所有能量都转换为X射线时, 该X射线波长称.. ）短波限λ0；B.激发限λk；C.吸取限；D.特性X射线A. 5.当X射线将某物质原子的K层电子打出去后, L层电子回迁K层, 多余能量将另一个L层电子打出核外, 这整个过程将产生（）（多选题）光电子；B.二次荧光；C.俄歇电子；D.（A+C）1.有一倒易矢量为, 与它相应的正空间晶面是（）。

A.（210）；B.（220）；C.（221）；D.（110）；。

2.有一体心立方晶体的晶格常数是0.286nm, 用铁靶Kα（λKα=0.194nm）照射该晶体能产生（）衍射线。

A.三条...四条.C.五条；D.六条。

3.一束X射线照射到晶体上能否产生衍射取决于（）。

A. 是否满足布拉格条件；B. 是否衍射强度I≠0；C. A+B；D. 晶体形状。

4.面心立方晶体（111）晶面族的多重性因素是（）。

A. 4；B. 8；C. 6；D. 12。

1.最常用的X射线衍射方法是（）。

A.劳厄法；B.粉末多法；C.周转晶体法；D.德拜法。

2.德拜法中有助于提高测量精度的底片安装方法是（）。

A.正装法；B.反装法；C.偏装法；D.A+B。

3.德拜法中对试样的规定除了无应力外, 粉末粒度应为（）。

A.<325目；B.>250目；C.在250-325目之间；D.任意大小。

4.测角仪中, 探测器的转速与试样的转速关系是（）。

A.保持同步1﹕.；B.2﹕.；C.1﹕.；D.1﹕.。

5.衍射仪法中的试样形状是（）。

A.丝状粉末多晶；B.块状粉末多晶；C.块状单晶；D.任意形状。

材料分析测试方法复习题

一、选择题：（每题2分，共30分）1. .当X射线将某物质原子的K层电子打出去后，L层电子回迁K层，多余能量将另一个L 层电子打出核外，这整个过程将产生（D）。

A. 光电子；B. 二次荧光；C. 俄歇电子；D. （A+C）2. 当电子把所有能量都转换为X射线时，该X射线波长称（A ）A.短波限λ0；B. 激发限λk；C. 吸收限；D. 特征X射线3. 最常用的X射线衍射方法是（ B ）。

A. 劳厄法；B. 粉末多晶法；C. 周转晶体法；D. 德拜法。

4.有一倒易矢量为g*=2a*+2b*+c*，与它对应的正空间晶面是（C）。

A. （210）；B. （220）；C. （221）；D. （110）；。

5. 透射电子显微镜中不可以消除的像差是（A ）。

A．球差；B. 像散；C. 色差；D 球差和像散6. 面心立方晶体（111）晶面族的多重性因素是（B ）。

A．4；B．8；C．6；D．12。

7.下面分析方法中分辨率最高的是（ C ）。

A. SEMB. TEMC. STM D AFM8. 仅仅反映固体样品表面形貌信息的物理信号是（ B ）。

A. 背散射电子；B. 二次电子；C. 吸收电子；D.透射电子。

9．透射电镜的两种主要功能：（ B ）A．表面形貌和晶体结构 B. 内部组织和晶体结构C. 表面形貌和成分价键D. 内部组织和成分价键10．M层电子回迁到K层后，多余的能量放出的特征X射线称（ B ）A. Kα；B. Kβ；C. Kγ；D. Lα。

11. 德拜法中有利于提高测量精度的底片安装方法是（C ）。

A. 正装法；B. 反装法；C. 偏装法；D. A+B。

12. 衍射仪法中的试样形状是（B）。

A. 丝状粉末多晶；B. 块状粉末多晶；C. 块状单晶；D. 任意形状。

13. 选区光栏在TEM镜筒中的位置是（ B ）。

A. 物镜的物平面；B. 物镜的像平面C. 物镜的背焦面；D. 物镜的前焦面。

14. 单晶体电子衍射花样是（A）。

现代材料测试分析方法的期末考试卷及答案

现代材料测试分析方法的期末考试卷及答案一、选择题（每题2分，共20分）1. 下列哪一项不是材料的力学性能？A. 强度B. 硬度C. 导热性D. 韧性2. 下列哪种方法不属于无损检测？A. 超声波检测B. 射线检测C. 磁粉检测D. 拉伸试验3. 下列哪种材料不属于金属材料？A. 钢B. 铝C. 陶瓷D. 铜4. 下列哪种方法不是用于测定材料硬度的方法？A. 布氏硬度试验B. 维氏硬度试验C. 里氏硬度试验D. 拉伸试验5. 下列哪种材料不属于高分子材料？A. 聚乙烯B. 聚丙烯C. 聚氯乙烯D. 钢6. 下列哪种方法不是用于测定材料熔点的 method？A. 示差扫描量热法B. 热重分析法C. 熔点测定仪D. 红外光谱法7. 下列哪种材料不属于复合材料？A. 碳纤维增强复合材料B. 玻璃纤维增强复合材料C. 陶瓷基复合材料D. 金属基复合材料8. 下列哪种方法不是用于材料表面处理的方法？A. 镀层B. 阳极氧化C. 喷涂D. 拉伸试验9. 下列哪种材料不属于电子陶瓷材料？A. 氧化铝B. 氧化锆C. 氮化硅D. 铜10. 下列哪种方法不是用于材料疲劳寿命测试的方法？A. 疲劳试验机B. 扫描电子显微镜C. 红外光谱法D. 超声波检测二、填空题（每题2分，共20分）1. 材料的____性能是指材料在受到外力作用时能够承受的最大应力，即材料的强度。

2. 无损检测是指在不破坏材料____的情况下，对其进行检测和评价的方法。

3. 金属材料的____性能是指材料在受到外力作用时能够承受的最大变形量，即材料的韧性。

4. 布氏硬度试验是通过在材料表面施加____N的力，用硬度计压头压入材料表面，测量压痕直径来确定材料的硬度。

5. 高分子材料是由长链____分子组成的材料，具有较高的分子量和较好的柔韧性。

6. 示差扫描量热法（DSC）是一种用于测定材料____的方法，通过测量样品在加热或冷却过程中的热量变化来确定材料的熔点。

材料分析测试技术复习题附答案

材料分析测试技术复习题【第一至第六章】1.X射线的波粒二象性波动性表现为：－以波动的形式传播，具有一定的频率和波长－波动性特征反映在物质运动的连续性和在传播过程中发生的干涉、衍射现象粒子性突出表现为：－在与物质相互作用和交换能量的时候－X射线由大量的粒子流(能量E、动量P、质量m)构成，粒子流称为光子－当X射线与物质相互作用时，光子只能整个被原子或电子吸收或散射2.连续x射线谱的特点，连续谱的短波限定义：波长在一定范围连续分布的X射线，I和λ构成连续X射线谱开始直到波长无穷大λ∞，•当管压很低（小于20KV 时），由某一短波限λ波长连续分布处)向短•随管压增高，X射线强度增高，连续谱峰值所对应的波长（1.5 λ0波端移动•λ正比于1/V, 与靶元素无关•强度I：由单位时间内通过与X射线传播方向垂直的单位面积上的光量子数的能量总和决定（粒子性观点描述）•单位时间通过垂直于传播方向的单位截面上的能量大小，与A2成正比（波动性观点描述）短波限:对X射线管施加不同电压时，在X射线的强度I 随波长λ变化的关系，称为短波限。

曲线中，在各种管压下的连续谱都存在一个最短的波长值λ3.连续x射线谱产生机理【a】.经典电动力学概念解释：一个高速运动电子到达靶面时，因突然减速产生很大的负加速度，负加速度引起周围电磁场的急剧变化，产生电磁波，且具有不同波长，形成连续X射线谱。

【b】.量子理论解释：* 电子与靶经过多次碰撞，逐步把能量释放到零，同时产生一系列能量为hυi的光子序列，形成连续谱* 存在 ev=hυmax，υmax=hc/ λ0, λ0为短波限，从而推出λ0＝1.24/ V （nm) （V 为电子通过两极时的电压降，与管压有关）。

* 一般 ev ≥ h υ,在极限情况下，极少数电子在一次碰撞中将全部能量一次性转化为一个光量子4.特征x 射线谱的特点对于一定元素的靶，当管压小于某一限度时，只激发连续谱，管压增高，射线谱曲线只向短波方向移动，总强度增高，本质上无变化。

材料现代分析方法练习题及答案

1在电镜中，电子束的波长主要取决于什么？答：取决于电子运动的速度和质量2什么是电磁透镜？电子在电磁透镜中如何运动？与光在光学系统中的运动有何不同？答：运用磁场对运动电荷有力的作用这一特点使使电子束聚焦的装置称为电磁透镜。

近轴圆锥螺旋运动。

不同点：光学系统中光是沿直线运动的，在电磁透镜中电子束作近轴圆锥螺旋运动。

3电磁透镜具有哪几种像差？是怎样产生的，是否可以消除？如何来消除和减少像差？答：有球差、像散、色差。

球差：是磁透镜中心区和边沿区对电子的折射能力不同引起的。

像散：像散是由于电磁透镜的周向磁场非旋转对称引起不同方向上的聚焦能力出现差别。

色差：色差是由入射电子的波长或能量的非单一性造成的。

球差可以消除，用小孔径成像时，可使其明显减小；像散只能减弱，可以通过引入一强度和方位都可以调节的矫正磁场来进行补偿；色差也只能减弱，稳定加速电压和透镜电流可减小色差。

4什么是电磁透镜的分辨本领？主要取决于什么？为什么电磁透镜要采用小孔径角成像？答：分辨本领是指成像物体（试样）上能分辨出来的两个物点间的最小距离；电磁透镜的分辨率主要由衍射效应和像差来决定；用小孔径成像原因是可以使球差明显减小。

5说明影响光学显微镜和电磁透镜分辨率的关键因素是什么？如何提高电磁透镜的分辨率？答：关键因素是用来分析的光源的波长，对于光学显微镜光源是光束，对于电磁透镜是电子束；减小电磁透镜的电子光束的波长可提高分辨率。

6试比较光学显微镜成像和透射电子微镜成像的异同点，答：相同点：都要用到光源，都需要装置使光源聚焦成像。

异同点：光学显微镜的光源是可见光，聚焦用的是玻璃透镜，而透射电子显微镜的分别是电子束和电磁透镜。

光学显微镜分辨本领低，放大倍数小，景深小，焦长短，投射显微镜分辨本领高，放大倍数大，景深大，焦长长。

7为什么透射电镜的样品要求非常薄，而扫描电镜无此要求？答：因为用透射电镜分析时，电子光束要透过样品在底片上形成衍射图案，样品过厚则无法得到衍射图案，对于扫描电镜，对样品无此要求是因为用扫描电镜时是通过分析电子束与固体样品作用时产生的信号来研究物质，所以对样品不要求非常薄。

材料分析方法试题及答案10

材料现代分析方法试题10（参考答案）一、基本概念题（共10题，每题5分）1．“一束X射线照射一个原子列（一维晶体），只有镜面反射方向上才有可能产生衍射线”，此种说法是否正确？答：不正确，因为一束X射线照射一个原子列上，原子列上每个原子受迫都会形成新的X射线源向四周发射与入射光波长一致的新的X射线，只要符合光的干涉三个条件（光程差是波长的整数倍），不同点光源间发出的X射线都可产生干涉和衍射。

镜面反射，其光程差为零，是特殊情况。

2．什么叫干涉面？当波长为λ的X射线照射到晶体上发生衍射，相邻两个（hkl）晶面的波程差是多少？相邻两个（HKL）晶面的波程差是多少？答：晶面间距为d’/n、干涉指数为nh、 nk、 nl的假想晶面称为干涉面。

当波长为λ的X射线照射到晶体上发生衍射，相邻两个（hkl）晶面的波程差是nλ，相邻两个（HKL）晶面的波程差是λ。

3．谢乐公式B=kλ/tcosθ中的B、λ、t、θ分别表示什么? 该公式用于粒径大小测定时应注意哪些问题?答：B为半高宽或峰的积分宽度，λ为入射X射线波长，t为粒径大小，θ为表示选用X射线位置①这是运用X射线来测定晶粒大小的一个基本公式。

B为衍射峰的宽，t表示晶粒的大小。

可见当晶粒变小时，衍射峰产生宽化。

一般当晶粒小于10-4cm 时，它的衍射峰就开始宽化。

因此式适合于测定晶粒<10-5cm ，即100纳米以下晶粒的粒径。

因此，它是目前测定纳米材料颗粒大小的主要方法。

虽然精度不很高，但目前还没有其它好的方法测定纳米级粒子的大小。

②一般情况下我们的样品可能不是细小的粉末，但实际上理想的晶体是不存在的，即使是较大的晶体，它经常也具有镶嵌结构在，即是由一些大小约在10-4cm，取向稍有差别的镶嵌晶块组成。

它们也会导到X射线衍射峰的宽化。

4．试述极图与反极图的区别？答：极图是多晶体中某{hkl}晶面族的倒易矢量（或晶面法线）在空间分布的极射赤面投影图。

它取一宏观坐标面为投影面，对板织构可取轧面，对丝织构取与丝轴平行或垂直的平面。

材料现代分析方法复习题

材料现代分析方法复习题材料分析方法习题一、选择题1. M层电子回迁到K层后，多余的能量放出的特征X射线称（ B ）A. Kα；B. Kβ；C. Kγ；D. Lα。

2. 当X射线发生装置是Cu靶，滤波片应选（ C ）A． Cu；B. Fe；C. Ni；D. Mo。

3. 当电子把所有能量都转换为X射线时，该X射线波长称（ A ）A. 短波限λ0；B. 激发限λk；C. 吸收限；D. 特征X射线4.当X射线将某物质原子的K层电子打出去后，L层电子回迁K 层，多余能量将另一个L层电子打出核外，这整个过程将产生（ D ）A. 光电子；B. 二次荧光；C. 俄歇电子；D. （A+C）5.最常用的X射线衍射方法是（ B ）。

A. 劳厄法；B. 粉末法；C. 周转晶体法；D. 德拜法。

6.射线衍射方法中，试样为单晶体的是（D ）A、劳埃法B、周转晶体法C、平面底片照相法D、 A和B7.晶体属于立方晶系，一晶面截x轴于a/2、y轴于b/3、z轴于c/4，则该晶面的指标为（ B）A、(364)B、(234)C、(213)D、(468)8.立方晶系中，指数相同的晶面和晶向（B ）A、相互平行B、相互垂直C、成一定角度范围D、无必然联系9.晶面指数（111）与晶向指数（111）的关系是（ C ）。

A. 垂直；B. 平行；C. 不一定。

10.在正方晶系中，晶面指数{100}包括几个晶面（ B ）。

A. 6；B. 4；C. 2D. 1；。

11.用来进行晶体结构分析的X射线学分支是（ B ）A.X射线透射学；B.X射线衍射学；C.X射线光谱学；D.其它12、对于简单点阵结构的晶体，系统消光的条件是（ A ）A、不存在系统消光B、h+k为奇数C、h+k+l为奇数D、h、k、l为异性数13、立方晶系{100}晶面的多重性因子为（ D ）A、2B、3C、4D、614、洛伦兹因子中，第一几何因子反映的是（ A ）A、晶粒大小对衍射强度的影响B、参加衍射晶粒数目对衍射强度的影响C、衍射线位置对衍射强度的影响D、试样形状对衍射强度的影响15、洛伦兹因子中，第二几何因子反映的是（ B ）A、晶粒大小对衍射强度的影响B、参加衍射晶粒数目对衍射强度的影响C、衍射线位置对衍射强度的影响D、试样形状对衍射强度的影响16、洛伦兹因子中，第三几何因子反映的是（ C ）A、晶粒大小对衍射强度的影响B、参加衍射晶粒数目对衍射强度的影响C、衍射线位置对衍射强度的影响D、试样形状对衍射强度的影响17、对于底心斜方晶体，产生系统消光的晶面有（ C ）A、112B、113C、101D、11118、对于面心立方晶体，产生系统消光的晶面有（ C ）A、200B、220C、112D、11119、热振动对x-ray衍射的影响中不正确的是（E ）A、温度升高引起晶胞膨胀B、使衍射线强度减小C、产生热漫散射D、改变布拉格角E、热振动在高衍射角所降低的衍射强度较低角下小20、衍射仪的测角仪在工作时，如试样表面转到与入射线成30度角时，计数管与入射线成多少度角?（B）A. 30度；B. 60度；C. 90度。

(完整版)材料分析方法部分课后习题答案

第一章X 射线物理学基础2、若X 射线管的额定功率为1.5KW，在管电压为35KV 时，容许的最大电流是多少？答：1.5KW/35KV=0.043A。

4、为使Cu 靶的Kβ线透射系数是Kα线透射系数的1/6，求滤波片的厚度。

答：因X 光管是Cu 靶，故选择Ni 为滤片材料。

查表得：μ m α＝49.03cm2／g，μ mβ＝290cm2／g，有公式，，，故：，解得:t=8.35um t6、欲用Mo 靶X 射线管激发Cu 的荧光X 射线辐射，所需施加的最低管电压是多少？激发出的荧光辐射的波长是多少？答：eVk=hc/λVk=6.626×10-34×2.998×108/(1.602×10-19×0.71×10-10)=17.46(kv)λ 0=1.24/v(nm)=1.24/17.46(nm)=0.071(nm)其中h为普郎克常数，其值等于6.626×10-34e为电子电荷，等于1.602×10-19c故需加的最低管电压应≥17.46(kv)，所发射的荧光辐射波长是0.071纳米。

7、名词解释：相干散射、不相干散射、荧光辐射、吸收限、俄歇效应答：⑴当χ射线通过物质时，物质原子的电子在电磁场的作用下将产生受迫振动，受迫振动产生交变电磁场，其频率与入射线的频率相同，这种由于散射线与入射线的波长和频率一致，位相固定，在相同方向上各散射波符合相干条件，故称为相干散射。

⑶一个具有足够能量的χ射线光子从原子内部打出一个K 电子，当外层电子来填充K 空位时，将向外辐射K 系χ射线，这种由χ射线光子激发原子所发生的辐射过程，称荧光辐射。

或二次荧光。

⑷指χ射线通过物质时光子的能量大于或等于使物质原子激发的能量，如入射光子的能量必须等于或大于将K 电子从无穷远移至K 层时所作的功W，称此时的光子波长λ称为K 系的吸收限。

完整版材料分析方法复习题

材料分析方法复习题名词解释分辨率：两物点间距（△ r0）定义为透镜能分辨的最小间距，即透镜分辨率（也称分辨本领）。

明场像：在电子显微镜中，用透明样品的非散射电子以及在物镜孔径角区域内的散射电子的电子束对样品所形成的像。

为直射束成像。

暗场像：在电子显微镜中，仅利用透过样品的散射电子束对样品所形成的像。

景深：景深是指当成像时，像平面不动，在满足成像清晰的前提下，物平面沿轴线前后可移动的距离。

焦长：焦长是指物点固定不变（物距不变），在保持成像清晰的条件下，像平面沿透镜轴线可移动的距离。

像差：在光学系统中，由透镜材料的特性、折射或反射表面的几何形状引起实际像与理想像的偏差。

包括球差、像散、色差。

等厚条纹：在衍称图像上楔形边缘上得到几列明暗相间的条纹，同一条纹上晶体厚道相同，所以称等厚条纹。

等倾条纹：由于样品弹性弯曲变形引起的，在衍称图像上出现的弯曲消光条纹称等倾条纹。

衬度：人眼观察物体感受到的光强度的差异。

质厚衬度：由于样品质子数不同，所以在荧光屏上明或暗的区域形成质量衬度，而厚度t 不同所以在荧光屏上明或暗的区域形成厚度衬度，统称为质厚衬度。

衍射衬度：由于样品中不同晶体（或同一晶体不同位向）衍射条件不同而造成的衬度差•双束近似：电子束穿过样品时，除透射束以外，只存在一束较强的衍射束（此衍射束的反射晶面接近布拉格条件，存在偏离矢量）故］ I I10 _ 1T 十1D柱体近似：所谓柱体近似就是把成像单元缩小到和一个晶胞相当的尺度。

消光距离：E g是衍衬理论中一个重要的参数，表示在精确符合布拉格条件时透射波与衍射波之间能量交换或强度振荡的深度周期。

简答题1、比较光学显微镜成像和透射电子显微镜成像的异同点。

同：都是要照明束照射样品，通过透镜，然后对组成相都可作形貌分析。

异：1）光镜用可见光作照明束，电镜以电子束作照明束。

2）光镜用玻璃透镜，电镜用电磁透镜。

3）光镜对组成相形貌分析，电镜兼有组成相形貌和结构分析。

材料分析测试复习题及答案

答案均为同学整理，仅供参考材料分析测试方法复习题第一部分简答题：1.X射线产生的基本条件答：①产生自由电子；②使电子做定向高速运动；③在电子运动的路径上设置使其突然减速的障碍物。

2.连续X射线产生实质答：假设管电流为10mA则每秒到达阳极靶上的电子数可达 6.25x10 （16）个，如此之多的电子到达靶上的时间和条件不会相同，并且绝大多数达到靶上的电子要经过多次碰撞，逐步把能量释放到零，同时产生一系列能量为hv（i ）的光子序列，这样就形成了连续X射线。

3.特征X射线产生的物理机制答：原子系统中的电子遵从刨利不相容原理不连续的分布在K、L、M N等不同能级的壳层上，而且按能量最低原理从里到外逐层填充。

当外来的高速度的粒子动能足够大时，可以将壳层中某个电子击岀去，于是在原来的位置岀现空位，原子系统的能量升高，处于激发态，这时原子系统就要向低能态转化，即向低能级上的空位跃迁，在跃迁时会有一能量产生，这一能量以光子的形式辐射岀来，即特征X射线。

4.短波限、吸收限答：短波限：X射线管不同管电压下的连续谱存在的一个最短波长值。

吸收限：把一特定壳层的电子击岀所需要的入射光最长波长。

5.X射线相干散射与非相干散射现象答：相干散射：当X射线与原子中束缚较紧的内层电子相撞时，电子振动时向四周发射电磁波的散射过程。

非相干散射：当X射线光子与束缚不大的外层电子或价电子或金属晶体中的自由电子相撞时的散射过程。

6.光电子、荧光X射线以及俄歇电子的含义答：光电子：光电效应中由光子激发所产生的电子（或入射光量子与物质原子中电子相互碰撞时被激发的电子）。

荧光X射线：由X射线激发所产生的特征X射线。

俄歇电子：原子外层电子跃迁填补内层空位后释放能量并产生新的空位，这些能量被包括空位层在内的临近原子或较外层电子吸收，受激发逸岀原子的电子叫做俄歇电子。

7.X射线吸收规律、线吸收系数答：X射线吸收规律：强度为I的特征X射线在均匀物质内部通过时，强度的衰减与在物质内通过的距离x成比例，即-dl/l=卩dx 。

材料分析方法考试复习题

一、名词解释〔30分，每题3分〕1〕短波限:连续X 射线谱的X 射线波长从一最小值向长波方向伸展，该波长最小值称为短波限。

P7。

2〕质量吸收系数指X 射线通过单位面积上单位质量物质后强度的相对衰减量，这样就摆脱了密度的影响，成为反映物质本身对X 射线吸收性质的物质量。

P12。

3〕吸收限吸收限是指对一定的吸收体，X 射线的波长越短，穿透能力越强，表现为质量吸收系数的下降，但随着波长的降低，质量吸收系数并非呈连续的变化，而是在某些波长位置上突然升高，出现了吸收限。

每种物质都有它本身确定的一系列吸收限。

P12。

4〕X 射线标识谱当加于X 射线管两端的电压增高到与阳极靶材相应的某一特定值k U 时，在连续谱的某些特定的波长位置上，会出现一系列强度很高、波长范围很窄的线状光谱，它们的波长对一定材料的阳极靶有严格恒定的数值，此波长可作为阳极靶材的标志或特征，故称为X 射线标识谱。

P9。

5〕连续X 射线谱线强度随波长连续变化的X 射线谱线称连续X 射线谱线。

P7。

6〕相干散射当入射线与原子内受核束缚较紧的电子相遇，光量子不足以使原子电离，但电子可在X 射线交变电场作用下发生受迫振动，这样的电子就成为一个电磁波的发射源，向周围辐射与入射X 射线波长相同的辐射，因为各电子所散射的射线波长相同，有可能相互干预，故称相干散射。

P14。

7〕闪烁计数器闪烁计数器利用X 射线激发磷光体发射可见荧光，并通过光电管进行测量。

P54。

8〕标准投影图对具有一定点阵结构的单晶体，选择某一个低指数的重要晶面作为投影面，将各晶面向此面所做的极射赤面投影图称为标准投影图。

P99。

9〕结构因数在X 射线衍射工作中可测量到的衍射强度HKL I 与结构振幅2HKL F 的平方成正比，结构振幅的平方2HKL F 称为结构因数。

P34。

10〕晶带面〔共带面〕晶带轴我们说这些相交于平行直线的一组晶面属于同一晶带，称晶带面或共带面，其交线即为晶带轴。

完整版材料分析方法复习题

材料分析方法考试复习题

(完整版)材料现代分析方法第一章习题答案解析

材料现代分析试方法复习题

材料现代分析方法练习题及答案(XRD,EBSD,TEM,SEM,表面分析)

材料现代分析方法(复习题及答案)

材料分析方法考试复习题

材料分析复习题

材料分析测试复习题及答案

材料分析技术复习

材料分析测试方法复习题

现代材料测试分析方法的期末考试卷及答案

材料分析测试技术复习题 附答案

材料现代分析方法练习题及答案

材料分析方法试题及答案10

材料现代分析方法复习题

(完整版)材料分析方法部分课后习题答案

完整版材料分析方法复习题

材料分析测试复习题及答案

材料分析方法考试复习题

材料分析测试技术复习题附答案
