学习STM32笔记2如何配置时钟

合集下载

《STM32Cube高效开发教程》笔记

《STM32Cube高效开发教程》笔记

《STM32Cube高效开发教程》读书笔记目录一、前言 (2)1.1 书籍简介 (3)1.2 编写目的 (4)二、STM32Cube概述 (5)2.1 STM32Cube的意义 (6)2.2 STM32Cube的主要特点 (7)三、安装与配置 (9)3.1 STM32Cube的安装 (10)3.2 开发环境的配置 (11)四、创建项目 (12)4.1 新建项目 (13)4.2 项目设置 (14)五、HAL库介绍 (15)5.1 HAL库简介 (16)5.2 HAL库的主要组件 (18)六、STM32最小系统 (19)6.1 STM32最小系统的组成 (21)6.2 STM32最小系统的应用 (22)七、GPIO操作 (24)7.1 GPIO的基本概念 (25)7.2 GPIO的操作方法 (26)八、中断系统 (28)8.1 中断的基本概念 (29)8.2 中断的处理过程 (31)九、定时器 (33)9.1 定时器的功能介绍 (34)9.2 定时器的操作方法 (36)十五、文件系统 (37)一、前言随着科技的飞速发展,嵌入式系统已广泛应用于我们生活的方方面面,从智能手机到自动驾驶汽车,其重要性不言而喻。

而STM32作为一款广泛应用的微控制器系列,以其高性能、低功耗和丰富的外设资源赢得了广大开发者的青睐。

为了帮助开发者更好地掌握STM32系列微控制器的开发技巧,提升开发效率,我们特别推出了《STM32Cube 高效开发教程》。

本书以STM32Cube为核心,通过生动的实例和详细的讲解,全面介绍了STM32系列微控制器的开发过程。

无论是初学者还是有一定基础的开发者,都能从中找到适合自己的学习内容。

通过本书的学习,读者将能够更加深入地理解STM32的内部结构和工作原理,掌握其编程方法和调试技巧,从而更加高效地进行嵌入式系统的开发和应用。

在科技日新月异的今天,STM32系列微控制器将继续扮演着举足轻重的角色。

STM32系列MCU硬件实时时钟(RTC)应用笔记说明书

STM32系列MCU硬件实时时钟(RTC)应用笔记说明书

2017年6月Doc ID 018624 Rev 1 [English Rev 5]1/45AN3371应用笔记在 STM32 F0、F2、F3、F4 和 L1 系列MCU 中使用硬件实时时钟(RTC )前言实时时钟 (RTC) 是记录当前时间的计算机时钟。

RTC 不仅应用于个人计算机、服务器和嵌入式系统,几乎所有需要准确计时的电子设备也都会使用。

支持 RTC 的微控制器可用于精密计时器、闹钟、手表、小型电子记事薄以及其它多种设备。

本应用笔记介绍超低功耗中等容量、超低功耗大容量、F0、F2和 F4 系列器件微控制器中嵌入式实时时钟 (RTC) 控制器的特性,以及将 RTC 用于日历、闹钟、定时唤醒单元、入侵检测、时间戳和校准应用时所需的配置步骤。

本应用笔记提供了含有配置信息的示例,有助于您快速准确地针对日历、闹钟、定时唤醒单元、入侵检测、时间戳和校准应用配置 RTC 。

注:所有示例和说明均基于 STM32L1xx 、STM32F0xx 、STM32F2xx 、STM32F4xx 和STM32F3xx 固件库,以及 STM32L1xx (RM0038)、STM32F0xx (RM0091)、STM32F2xx (RM0033)、STM32F4xx (RM0090)、STM32F37x (RM0313) 和 STM32F30x(RM0316) 的参考手册。

本文提到的STM32 指超低功耗中等容量、超低功耗大容量、F0、F2 和 F4 系列器件。

超低功耗中等 (ULPM) 容量器件包括 STM32L151xx 和 STM32L152xx 微控制器,Flash 容量在 64 KB 到 128 KB 之间。

超低功耗大 (ULPH) 容量器件包括 STM32L151xx 、STM32L152xx 和 STM32L162xx 微控制器,Flash 容量为 384 KB 。

F2 系列器件包括 STM32F205xx 、STM32F207xx 、STM32F215xx 和 STM32F217xx 微控制器。

Finder自学stm32笔记之电源时钟

Finder自学stm32笔记之电源时钟

电源STM32的工作电压(VDD)为2.0~3.6V。

通过内置的电压调节器提供所需的1.8V电源。

当主电源VDD掉电后,通过VBA T脚为实时时钟(RTC)和备份寄存器提供电源。

由上图可知VDDA.VSSA分别是独立给ADC的电源盒电源地。

ADC需要准确的精度因此需要独立的电源供电。

使用电池或其他电源连接到VBAT脚上,当VDD断电时,可以保存备份寄存器的内容和维持RTC的功能。

以便于RTC、后备区域、一些寄存器工作当然也需要外部振荡器提供时钟,所以也为LSE振荡器供电。

stm32中有上电复位掉电复位电路,可以设置通过设置PVDE位设置PVD阀值,当VDD 电压异常的时候就会复位,可以设置中断。

低功耗模式三种低功耗模式睡眠模式(Cortex™-M3内核停止,所有外设包括Cortex-M3核心的外设,如NVIC、系统时钟(SysTick)等仍在运行)停止模式(所有的时钟都已停止而电压还在供给) :是深睡眠模式基础上结合了外设的时钟控制机制,在停止模式下电压调节器可运行在正常或低功耗模式。

此时在1.8V供电区域的的所有时钟都被停止,PLL、HSI和HSE RC振荡器的功能被禁止,SRAM和寄存器内容被保留下来。

在停止模式下,所有的I/O引脚都保持它们在运行模式时的状态。

待机模式(1.8V电源关闭):待机模式可实现系统的最低功耗。

该模式是在Cortex-M3深睡眠模式时关闭电压调节器。

整个1.8V供电区域被断电。

PLL、HSI和HSE振荡器也被断电。

SRAM和寄存器内容丢失。

只有备份的寄存器和待机电路维持供电。

前面是三者的详细介绍,初一看看不出有什么区别,我当时都看的晕呼呼地,做笔记时候才发现他们真正的不同。

现在讲解一下。

睡眠模式只是关掉了CM3的内核,外设都在运行包过内部外部时钟、IO口、中断NVIC 等等。

停止模式是进一步的睡眠模式它是关掉了所有的外设时钟,但是仍旧在供电。

待机模式是最低功耗的模式,它连时钟供电全部禁止除了备份的寄存器和待机电路维持供电。

stm32定时器时钟以及中间对齐模式

stm32定时器时钟以及中间对齐模式

stm32定时器时钟以及中间对齐模式在永磁同步电机的控制中,需要对电机的三相定⼦施加⼀定的电压,才能控制电机转动。

现在⽤的较多的是SVPWM(SVPWM的具体原理会在后⾯另写⼀篇博客说明),要想产⽣SVPWM波形,需要控制的三相电压呈如下形式,即A、B、C三相的电压是中间对齐的,这就需要⽤到stm32定时器的中间对齐模式了。

1、stm32的时钟树stm32的时钟树如下图所⽰,简单介绍⼀下stm32时钟的配置过程。

以外部时钟作为时钟源为例。

HSE代表外部时钟(假设为8M)、SYSCLK为系统时钟,经过倍频器之后变成168M、SYSCLK经过AHB预分频器(假设分频系数为1)后变成HCLK时钟等于系统时钟SYSCLK,HCLK即AHB外部总线时钟,经过APB预分频器分出APB1时钟(分频系数为2,低速设备SYSCLK/4)与APB2时钟(分频系数为1,⾼速设备SYSCLK/2)HSE->SYSCLK->HCLK->APB1、APB2。

针对stm32f427的配置源码如下static void SetSysClock(void){#if defined (STM32F40_41xxx) || defined (STM32F427_437xx) || defined (STM32F429_439xx) || defined (STM32F401xx)/******************************************************************************//* PLL (clocked by HSE) used as System clock source *//******************************************************************************/__IO uint32_t StartUpCounter = 0, HSEStatus = 0;/* Enable HSE */RCC->CR |= ((uint32_t)RCC_CR_HSEON);/* Wait till HSE is ready and if Time out is reached exit */do{HSEStatus = RCC->CR & RCC_CR_HSERDY;StartUpCounter++;} while((HSEStatus == 0) && (StartUpCounter != HSE_STARTUP_TIMEOUT));if ((RCC->CR & RCC_CR_HSERDY) != RESET){HSEStatus = (uint32_t)0x01;}else{HSEStatus = (uint32_t)0x00;}if (HSEStatus == (uint32_t)0x01){/* Select regulator voltage output Scale 1 mode */RCC->APB1ENR |= RCC_APB1ENR_PWREN;PWR->CR |= PWR_CR_VOS;/* HCLK = SYSCLK / 1*/RCC->CFGR |= RCC_CFGR_HPRE_DIV1;//AHB时钟#if defined (STM32F40_41xxx) || defined (STM32F427_437xx) || defined (STM32F429_439xx)/* PCLK2 = HCLK / 2*/RCC->CFGR |= RCC_CFGR_PPRE2_DIV2;//APB2时钟/* PCLK1 = HCLK / 4*/RCC->CFGR |= RCC_CFGR_PPRE1_DIV4;//APB1时钟#endif /* STM32F40_41xxx || STM32F427_437x || STM32F429_439xx *//* Configure the main PLL */RCC->PLLCFGR = PLL_M | (PLL_N << 6) | (((PLL_P >> 1) -1) << 16) |(RCC_PLLCFGR_PLLSRC_HSE) | (PLL_Q << 24);/* Enable the main PLL */RCC->CR |= RCC_CR_PLLON;/* Wait till the main PLL is ready */while((RCC->CR & RCC_CR_PLLRDY) == 0){}#if defined (STM32F427_437xx) || defined (STM32F429_439xx)/* Enable the Over-drive to extend the clock frequency to 180 Mhz */PWR->CR |= PWR_CR_ODEN;while((PWR->CSR & PWR_CSR_ODRDY) == 0){}PWR->CR |= PWR_CR_ODSWEN;while((PWR->CSR & PWR_CSR_ODSWRDY) == 0){}/* Configure Flash prefetch, Instruction cache, Data cache and wait state */FLASH->ACR = FLASH_ACR_PRFTEN | FLASH_ACR_ICEN |FLASH_ACR_DCEN |FLASH_ACR_LATENCY_5WS; #endif /* STM32F427_437x || STM32F429_439xx *//* Select the main PLL as system clock source */RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_SW));RCC->CFGR |= RCC_CFGR_SW_PLL;/* Wait till the main PLL is used as system clock source */while ((RCC->CFGR & (uint32_t)RCC_CFGR_SWS ) != RCC_CFGR_SWS_PLL);{}}else{ /* If HSE fails to start-up, the application will have wrong clockconfiguration. User can add here some code to deal with this error */}}2、stm32定时器的时钟stm32定时器分为⾼级定时器(TIM1与TIM8)、通⽤定时器(TIM2-TIM5、TIM9-TIM14)、基本定时器(TIM6、TIM7)。

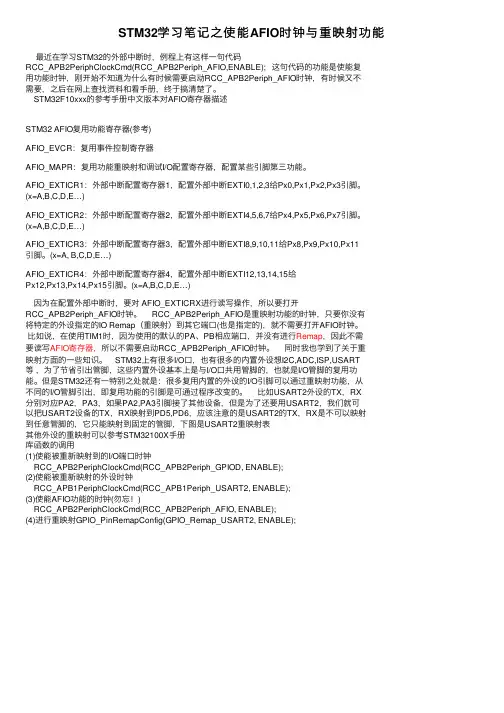

STM32学习笔记之使能AFIO时钟与重映射功能

STM32学习笔记之使能AFIO时钟与重映射功能

STM32学习笔记之使能AFIO时钟与重映射功能最近在学习STM32的外部中断时,例程上有这样⼀句代码RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE); 这句代码的功能是使能复⽤功能时钟,刚开始不知道为什么有时候需要启动RCC_APB2Periph_AFIO时钟,有时候⼜不需要,之后在⽹上查找资料和看⼿册,终于搞清楚了。

STM32F10xxx的参考⼿册中⽂版本对AFIO寄存器描述STM32 AFIO复⽤功能寄存器(参考)AFIO_EVCR:复⽤事件控制寄存器AFIO_MAPR:复⽤功能重映射和调试I/O配置寄存器,配置某些引脚第三功能。

AFIO_EXTICR1:外部中断配置寄存器1,配置外部中断EXTI0,1,2,3给Px0,Px1,Px2,Px3引脚。

(x=A,B,C,D,E…)AFIO_EXTICR2:外部中断配置寄存器2,配置外部中断EXTI4,5,6,7给Px4,Px5,Px6,Px7引脚。

(x=A,B,C,D,E…)AFIO_EXTICR3:外部中断配置寄存器3,配置外部中断EXTI8,9,10,11给Px8,Px9,Px10,Px11引脚。

(x=A, B,C,D,E…)AFIO_EXTICR4:外部中断配置寄存器4,配置外部中断EXTI12,13,14,15给Px12,Px13,Px14,Px15引脚。

(x=A,B,C,D,E…)因为在配置外部中断时,要对 AFIO_EXTICRX进⾏读写操作,所以要打开RCC_APB2Periph_AFIO时钟。

RCC_APB2Periph_AFIO是重映射功能的时钟,只要你没有将特定的外设指定的IO Remap(重映射)到其它端⼝(也是指定的),就不需要打开AFIO时钟。

⽐如说,在使⽤TIM1时,因为使⽤的默认的PA、PB相应端⼝,并没有进⾏Remap,因此不需要读写AFIO寄存器,所以不需要启动RCC_APB2Periph_AFIO时钟。

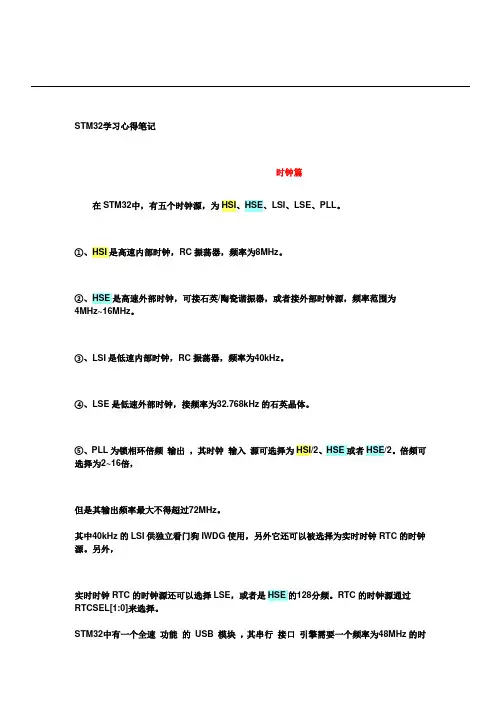

STM32学习心得笔记

STM32学习心得笔记

STM32学习心得笔记时钟篇在STM32中,有五个时钟源,为HSI、HSE、LSI、LSE、PLL。

①、HSI是高速内部时钟,RC振荡器,频率为8MHz。

②、HSE是高速外部时钟,可接石英/陶瓷谐振器,或者接外部时钟源,频率范围为4MHz~16MHz。

③、LSI是低速内部时钟,RC振荡器,频率为40kHz。

④、LSE是低速外部时钟,接频率为32.768kHz的石英晶体。

⑤、PLL为锁相环倍频输出,其时钟输入源可选择为HSI/2、HSE或者HSE/2。

倍频可选择为2~16倍,但是其输出频率最大不得超过72MHz。

其中40kHz的LSI供独立看门狗IWDG使用,另外它还可以被选择为实时时钟RTC的时钟源。

另外,实时时钟RTC的时钟源还可以选择LSE,或者是HSE的128分频。

RTC的时钟源通过RTCSEL[1:0]来选择。

STM32中有一个全速功能的USB 模块,其串行接口引擎需要一个频率为48MHz的时钟源。

该时钟源只能从PLL输出端获取,可以选择为1.5分频或者1分频,也就是,当需要使用USB模块时,PLL 必须使能,并且时钟频率配置为48MHz或72MHz。

另外,STM32还可以选择一个时钟信号输出到MCO脚(PA8)上,可以选择为PLL输出的2分频、HSI、HSE、或者系统时钟。

系统时钟SYSCLK,它是供STM32中绝大部分部件工作的时钟源。

系统时钟可选择为PLL 输出、HSI或者HSE。

系统时钟最大频率为72MHz,它通过AHB分频器分频后送给各模块使用,AHB分频器可选择1、2、4、8、16、64、128、256、512分频。

其中AHB分频器输出的时钟送给5大模块使用:①、送给AHB 总线、内核、内存和DMA使用的HCLK时钟。

②、通过8分频后送给Cortex的系统定时器时钟。

③、直接送给Cortex的空闲运行时钟FCLK。

④、送给APB1分频器。

APB1分频器可选择1、2、4、8、16分频,其输出一路供APB1外设使用(PCLK1,最大频率36MHz),另一路送给定时器(Timer)2、3、4倍频器使用。

STM32F0xx 微控制器的时钟配置介绍

STM32F0xx 微控制器的时钟配置介绍

2 年 05 月
文档 ID 022837 第 1 版
1/16

目录
目录
AN4055
1
术语表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3.2 专家模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4
已知限制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
文档 ID 022837 第 1 版
3/16
3
图片索引
图片索引
AN4055
图 1. 图 2. 图 3. 图 4. 图 5. 图 6. 图 7.
时钟结构图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 I2S 时钟结构图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 向导模式用户界面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 选择时钟源 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 文件生成错误 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 专家模式用户界面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 超出系统时钟频率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

STM32单片机RTC时钟的使用方法及步骤

STM32单片机RTC时钟的使用方法及步骤

STM32单片机RTC时钟的使用方法及步骤以下是使用STM32单片机的RTC时钟的步骤:1.初始化RTC模块:首先,需要在RCC寄存器中使能RTC和LSE(Low-Speed External)晶振模块。

然后,配置RTC的时钟源和预分频器,选择合适的时钟频率。

2.配置RTC时间和日期:通过设置RTC的寄存器来配置当前时间和日期。

需要设置秒、分钟、小时、星期、日期、月份和年份,确保其具有正确的值。

3.启动RTC时钟:设置RTC的控制寄存器,使其开始工作。

可以选择启用或禁用闹钟功能,设置闹钟的时间和日期。

4.读取RTC数据:可以随时读取RTC的时间和日期数据。

读取数据后,可以进行各种计算和处理,如计算两个时间之间的差异、比较时间等。

5.处理RTC中断:可以设置RTC中断来触发一些操作,如闹钟触发时执行一些任务。

需要配置NVIC(Nested Vector Interrupt Controller)中断向量表,使能相应的中断。

6.备份和恢复RTC数据:RTC模块提供了备份寄存器,可以用来存储额外的信息。

可以使用一些特殊的寄存器,如BKP (Backup)寄存器或CPU的系统寄存器来备份和恢复数据。

7.断电维持能力:RTC模块的一个关键特性是其断电维持能力。

即使在断电情况下,RTC模块中的数据仍然能够保持。

可以通过电池供电电路来提供必要的电力。

8.节能模式:可以利用RTC模块的节能模式来降低功耗。

可以选择性地关闭RTC模块的不需要的功能,以减少功耗。

需要注意的是,具体的步骤可能会因芯片型号和开发工具的不同而有所差异。

因此,在使用STM32单片机的RTC时钟之前,需查阅相关的技术文档和参考手册,以了解具体操作步骤和寄存器配置。

以上是使用STM32单片机的RTC时钟的基本步骤。

在实际应用中,可以根据具体需求对RTC进行更多的配置和使用。

STM32F103RC系统时钟配置

STM32F103RC系统时钟配置

地址:安徽省、合肥市、肥东县、店埠镇,合肥市福来德电子科技有限公司 STM32F103RC 系统时钟配置1、打开D:\program\KEL_MDT_ARM\STM32_Template\USER 目录,找到STM32-DEMO 文件,双击打开,KEIL-uVision4就开始运行了,得到下图:2、双击“STARTCODE ”下面的“start_stm32f10x_hd.s ”打开STM32F103RC 的启动文件,找“SystemInit ”,得到下图:地址:安徽省、合肥市、肥东县、店埠镇,合肥市福来德电子科技有限公司3、点击当前的行,右击鼠标,将光标移动到“Go To Definition Of SystemInit”,见下图:4、点击“Go To Definition Of SystemInit ”,会跳转到system_stm32f10x.c 文件,见下图:地址:安徽省、合肥市、肥东县、店埠镇,合肥市福来德电子科技有限公司5、在“system_stm32f10x.c ”文件中,在“void SystemInit (void)”函数体内找到“SetSysClock();”,见下图:6、点击“SetSysClock()”,右击鼠标,将光标移动到“Go To Definition Of SystemClock”,见下图:地址:安徽省、合肥市、肥东县、店埠镇,合肥市福来德电子科技有限公司 7、点击“Go To Definition Of SystemClock”,会跳转到system_stm32f10x.c 文件,见下图:8、点击“defined SYSCLK_FREQ_72MHz ”,右击鼠标,将光标移到到“Go To Definition Of SYSCLK_FREQ_72MHz ”,见下图:地址:安徽省、合肥市、肥东县、店埠镇,合肥市福来德电子科技有限公司9、点击“Go To Definition Of SYSCLK_FREQ_72MHz ”,会跳转到下图:10、在上图中,我们可以设置所需要的系统时钟,这里设置系统时钟是SYSCLK_FREQ_72MHz ,见下面粘贴的部分#if defined (STM32F10X_LD_VL) || (defined STM32F10X_MD_VL) || (defined STM32F10X_HD_VL) /* #define SYSCLK_FREQ_HSE HSE_VALUE */#define SYSCLK_FREQ_24MHz 24000000#else/* #define SYSCLK_FREQ_HSE HSE_VALUE *//* #define SYSCLK_FREQ_24MHz 24000000 *//* #define SYSCLK_FREQ_36MHz 36000000 *//* #define SYSCLK_FREQ_48MHz 48000000 *//* #define SYSCLK_FREQ_56MHz 56000000 */#define SYSCLK_FREQ_72MHz 72000000 //这是我们要设置的系统时钟#endif。

STM32定时器定时时间配置总结

STM32定时器定时时间配置总结

STM32定时器定时时间配置总结STM32系列微控制器内置了多个定时器模块,它们可以用于各种定时功能,如延时、周期性触发、脉冲计数等。

在使用STM32定时器之前,我们需要进行定时时间配置,本文将总结一下STM32定时器定时时间配置的相关知识,包括定时器工作模式、定时器时钟源选择、定时器时钟分频、定时器计数器重载值以及定时器中断配置等内容。

首先,我们需要选择定时器的工作模式。

STM32定时器支持多种工作模式,包括基本定时器模式、高级定时器模式、输入捕获模式和输出比较模式等。

基本定时器模式适用于简单的定时和延时操作,输入捕获模式适用于捕获外部事件的时间参数,输出比较模式适用于产生精确的PWM波形。

根据具体的应用需求,选择合适的工作模式。

其次,我们需要选择定时器的时钟源。

STM32定时器的时钟源可以选择内部时钟源(如系统时钟、HCLK等)或外部时钟源(如外部晶体)。

内部时钟源的稳定性较差,适用于简单的定时操作,而外部时钟源的稳定性较好,适用于要求较高的定时操作。

然后,我们需要选择定时器的时钟分频系数。

定时器的时钟分频系数决定了定时器的时钟频率,从而影响了定时器的计数速度。

我们可以通过改变时钟分频系数来调整定时器的计数速度,从而实现不同的定时时间。

时钟分频系数的选择需要考虑定时器的最大计数周期和所需的定时精度。

接着,我们需要配置定时器的计数器重载值。

定时器的计数器从0开始计数,当计数器达到重载值时,定时器将重新开始计数。

通过改变计数器重载值,可以实现不同的定时时间。

计数器重载值的选择需要考虑定时器的时钟频率和所需的定时时间。

最后,我们需要配置定时器的中断。

定时器中断可以在定时器计数达到重载值时触发,用于通知CPU定时器已经计数完成。

在定时器中断中,我们可以执行相应的中断服务程序,比如改变一些IO口的状态,实现定时操作。

通过配置定时器的中断使能和中断优先级,可以实现不同的中断操作。

需要注意的是,不同型号的STM32微控制器的定时器模块可能略有不同,具体的配置方法和寄存器设置也可能不同,请参考相应的数据手册和参考手册进行具体操作。

STM32时钟配置方法详解

STM32时钟配置方法详解

一、在STM32中,有五个时钟源,为HSI、HSE、LSI、LSE、PLL。

①HSI是高速内部时钟,RC振荡器,频率为8MHz。

②HSE是高速外部时钟,可接石英/陶瓷谐振器,或者接外部时钟源,频率范围为4MHz~16MHz。

③LSI是低速内部时钟,RC振荡器,频率为40kHz。

④LSE是低速外部时钟,接频率为32.768kHz的石英晶体。

⑤PLL为锁相环倍频输出,其时钟输入源可选择为HSI/2、HSE或者HSE/2。

倍频可选择为2~16倍,但是其输出频率最大不得超过72MHz。

二、在STM32上如果不使用外部晶振,OSC_IN和OSC_OUT的接法:如果使用内部RC振荡器而不使用外部晶振,请按照下面方法处理:①对于100脚或144脚的产品,OSC_IN应接地,OSC_OUT应悬空。

②对于少于100脚的产品,有2种接法:第1种:OSC_IN和OSC_OUT分别通过10K电阻接地。

此方法可提高EMC性能;第2种:分别重映射OSC_IN 和OSC_OUT至PD0和PD1,再配置PD0和PD1为推挽输出并输出'0'。

此方法可以减小功耗并(相对上面)节省2个外部电阻。

三、用HSE时钟,程序设置时钟参数流程:01、将RCC寄存器重新设置为默认值RCC_DeInit;02、打开外部高速时钟晶振HSE RCC_HSEConfig(RCC_HSE_ON);03、等待外部高速时钟晶振工作HSEStartUpStatus = RCC_WaitForHSEStartUp();04、设置AHB时钟RCC_HCLKConfig;05、设置高速AHB时钟RCC_PCLK2Config;06、设置低速速AHB时钟RCC_PCLK1Config;07、设置PLL RCC_PLLConfig;08、打开PLL RCC_PLLCmd(ENABLE);09、等待PLL工作while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET)10、设置系统时钟RCC_SYSCLKConfig;11、判断是否PLL是系统时钟while(RCC_GetSYSCLKSource() != 0x08)12、打开要使用的外设时钟RCC_APB2PeriphClockCmd()/RCC_APB1PeriphClockCmd()四、下面是STM32软件固件库的程序中对RCC的配置函数(使用外部8MHz晶振)/******************************************************************************** Function Name : RCC_Configuration* Description : RCC配置(使用外部8MHz晶振)* Input : 无* Output : 无* Return : 无*******************************************************************************/void RCC_Configuration(void){/*将外设RCC寄存器重设为缺省值*/RCC_DeInit();/*设置外部高速晶振(HSE)*/RCC_HSEConfig(RCC_HSE_ON); //RCC_HSE_ON——HSE晶振打开(ON)/*等待HSE起振*/HSEStartUpStatus = RCC_WaitForHSEStartUp();if(HSEStartUpStatus == SUCCESS) //SUCCESS:HSE晶振稳定且就绪 {/*设置AHB时钟(HCLK)*/RCC_HCLKConfig(RCC_SYSCLK_Div1); //RCC_SYSCLK_Div1——AHB 时钟= 系统时钟/* 设置高速AHB时钟(PCLK2)*/RCC_PCLK2Config(RCC_HCLK_Div1); //RCC_HCLK_Div1——APB2时钟= HCLK/*设置低速AHB时钟(PCLK1)*/RCC_PCLK1Config(RCC_HCLK_Div2); //RCC_HCLK_Div2——APB1时钟= HCLK / 2/*设置FLASH存储器延时时钟周期数*/FLASH_SetLatency(FLASH_Latency_2); //FLASH_Latency_2 2延时周期/*选择FLASH预取指缓存的模式*/FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable); // 预取指缓存使能/*设置PLL时钟源及倍频系数*/RCC_PLLConfig(RCC_PLLSource_HSE_Div1, RCC_PLLMul_9);// PLL的输入时钟= HSE时钟频率;RCC_PLLMul_9——PLL输入时钟x 9/*使能PLL */RCC_PLLCmd(ENABLE);/*检查指定的RCC标志位(PLL准备好标志)设置与否*/while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET){}/*设置系统时钟(SYSCLK)*/RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);//RCC_SYSCLKSource_PLLCLK——选择PLL作为系统时钟/* PLL返回用作系统时钟的时钟源*/while(RCC_GetSYSCLKSource() != 0x08) //0x08:PLL作为系统时钟 {}}/*使能或者失能APB2外设时钟*/RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph _GPIOB |RCC_APB2Periph_GPIOC , ENABLE);//RCC_APB2Periph_GPIOA GPIOA时钟//RCC_APB2Periph_GPIOB GPIOB时钟//RCC_APB2Periph_GPIOC GPIOC时钟//RCC_APB2Periph_GPIOD GPIOD时钟}五、时钟频率STM32F103内部8M的内部震荡,经过倍频后最高可以达到72M。

STM32单片机RTC时钟的使用方法及步骤

STM32单片机RTC时钟的使用方法及步骤

STM32单片机RTC时钟的使用方法及步骤一、配置RTC模块时钟源RTC模块的时钟源可以选择外部低速晶振(LSE)或者低速内部时钟(LSI)。

通过以下步骤配置RTC时钟源:1.使能外部低速晶振(LSE)或者低速内部时钟(LSI)。

例如,如果使用外部低速晶振,则需要使能相应的GPIO端口,并配置为晶振模式。

2.配置RCC时钟控制寄存器(RCC_CR)和时钟配置寄存器(RCC_CSR)。

二、使能RTC模块时钟1.使能PWR模块时钟和备份寄存器访问。

RCC_APB1ENR,=(1<<28);RCC_APB1ENR,=(1<<27);2.校验并关闭RTC模块。

RCC->BDCR,=RCC_BDCR_RTCEN;PWR->CR,=PWR_CR_DBP;if ((RCC->BDCR & RCC_BDCR_RTCEN) == 0)RCC->BDCR,=RCC_BDCR_RTCEN;3.配置RTC时钟预分频器和提供给RTC的时钟源。

RTC->PRER ,= rtc_prescaler_value << RTC_PRER_PREDIV_S_Pos;RTC->PRER ,= 127 << RTC_PRER_PREDIV_A_Pos;RTC->CR&=~RTC_CR_FMT;三、配置RTC模块时间和日期1.关闭RTC时钟写保护功能。

RTC->WPR=0xCA;RTC->WPR=0x53;RTC->ISR,=RTC_ISR_INIT;while((RTC->ISR & RTC_ISR_INITF) == 0);2.配置RTC的时间和日期寄存器。

RTC->TR ,= (uint32_t)((hours / 10) << RTC_TR_Hours10_Pos);RTC->TR ,= (uint32_t)((hours % 10) << RTC_TR_Hours1_Pos);RTC->TR ,= (uint32_t)((minutes / 10) <<RTC_TR_Minutes10_Pos);RTC->TR ,= (uint32_t)((minutes % 10) <<RTC_TR_Minutes1_Pos);RTC->TR ,= (uint32_t)((seconds / 10) <<RTC_TR_Seconds10_Pos);RTC->TR ,= (uint32_t)((seconds % 10) <<RTC_TR_Seconds1_Pos);RTC->DR ,= (uint32_t)((year / 10) << RTC_DR_YT_Pos);RTC->DR ,= (uint32_t)((year % 10) << RTC_DR_YU_Pos);RTC->DR ,= (uint32_t)((month / 10) << RTC_DR_MT_Pos);RTC->DR ,= (uint32_t)((month % 10) << RTC_DR_MU_Pos);RTC->DR ,= (uint32_t)((day / 10) << RTC_DR_DT_Pos);RTC->DR ,= (uint32_t)((day % 10) << RTC_DR_DU_Pos);3.开启RTC时钟写保护功能。

STM32学习笔记系统时钟和SysTick定时器

STM32学习笔记系统时钟和SysTick定时器

STM32学习笔记(3):系统时钟和SysTick定时器1.STM32的时钟系统在STM32中,一共有5个时钟源,分别是HSI、HSE、LSI、LSE、PLL(1)HSI是高速内部时钟,RC振荡器,频率为8MHz;(2)HSE是高速外部时钟,可接石英/陶瓷谐振器,或者接外部时钟源,频率范围是4MHz – 16MHz;(3)LSI是低速内部时钟,RC振荡器,频率为40KHz;(4)LSE是低速外部时钟,接频率为32.768KHz的石英晶体;(5)PLL为锁相环倍频输出,严格的来说并不算一个独立的时钟源,PLL 的输入可以接HSI/2、HSE或者HSE/2。

倍频可选择为2 – 16倍,但是其输出频率最大不得超过72MHz。

其中,40kHz的LSI供独立看门狗IWDG使用,另外它还可以被选择为实时时钟RTC的时钟源。

另外,实时时钟RTC的时钟源还可以选择LSE,或者是HSE的128分频。

STM32中有一个全速功能的USB模块,其串行接口引擎需要一个频率为48MHz的时钟源。

该时钟源只能从PLL端获取,可以选择为1.5分频或者1分频,也就是,当需使用到USB模块时,PLL必须使能,并且时钟配置为48MHz 或72MHz。

另外STM32还可以选择一个时钟信号输出到MCO脚(PA.8)上,可以选择为PLL输出的2分频、HSI、HSE或者系统时钟。

系统时钟SYSCLK,它是提供STM32中绝大部分部件工作的时钟源。

系统时钟可以选择为PLL输出、HSI、HSE。

系系统时钟最大频率为72MHz,它通过AHB分频器分频后送给各个模块使用,AHB分频器可以选择1、2、4、8、16、64、128、256、512分频,其分频器输出的时钟送给5大模块使用:(1)送给AHB总线、内核、内存和DMA使用的HCLK时钟;(2)通过8分频后送给Cortex的系统定时器时钟;(3)直接送给Cortex的空闲运行时钟FCLK;(4)送给APB1分频器。

STM32f407系统定时器时钟配置计算

STM32f407系统定时器时钟配置计算

STM32f407系统定时器时钟配置计算首先,我们需要配置系统定时器的时钟源。

STM32F407的系统定时器可以使用内部时钟源(HCLK/8)或外部时钟源。

通过软件配置,我们可以选择其中一种时钟源。

1.配置内部时钟源:要使用内部时钟源,可以通过RCC寄存器来配置。

具体需要做以下几步:a. 使能系统定时器时钟:在 RCC_APBxENR 寄存器中设置位SysTickEN=1,其中 x 为适当的 APBx 总线索引。

b.配置系统定时器时钟源:在STK_CTRL寄存器中设置位CLKSOURCE=12.配置外部时钟源:如果要使用外部时钟源作为系统定时器的时钟源,我们需要将外部时钟源与系统的时钟树相连。

具体的配置方法因时钟源的不同而不同,可参考具体芯片的参考手册。

配置了系统定时器的时钟源后,我们可以计算定时器中断的时间间隔。

系统定时器中断的时间间隔=(计数器周期)*(重载值+1)/(时钟频率)其中,计数器周期为24位,取值范围为0~2^24-1、时钟频率为系统定时器的时钟源频率。

重载值是计数器的初始值,当计数器减到0时,会触发定时中断。

举个例子,假设系统定时器的时钟源频率为8MHz,我们希望计算系统定时器中断每100ms触发一次的重载值。

中断触发周期 = 100ms = 0.1s时钟频率=8MHz=8*10^6Hz由于重载值需要为整数,我们可以将计算结果四舍五入为最接近的整数,即重载值为477以上就是STM32F407系统定时器时钟配置和计算方法的简要介绍。

配置完系统定时器的时钟源,并计算出需要的重载值后,我们可以通过编程设置相关寄存器,来开始使用系统定时器进行定时中断的任务。

STM32时钟配置方法详解

STM32时钟配置方法详解

STM32时钟配置方法详解STM32是意法半导体(STMicroelectronics)公司推出的一系列32位Flash微控制器,被广泛应用于各种嵌入式系统中。

时钟是STM32微控制器的核心部分,正确配置时钟可以确保系统正常工作并达到预期的性能。

本文将详细介绍STM32时钟配置的方法。

1.时钟源:STM32微控制器提供了多个时钟源,包括内部时钟(HSI、LSI)和外部时钟(HSE、LSE)。

其中,HSI(高速内部时钟)是一个高频率(通常为8MHz)的内部RC振荡器,适用于低功耗应用;LSI(低速内部时钟)是一个低频率(通常为40kHz)的内部RC振荡器,用于RTC(实时时钟)模块;HSE(高速外部时钟)是一个外接的高频晶振,用于提供更精确的时钟信号;LSE(低速外部时钟)是一个外接的低频晶振,适用于RTC模块。

2.主频和系统时钟:主频是指CPU的时钟频率,系统时钟是指STM32微控制器的总线时钟,包括AHB(高性能总线)、APB1(低速外设总线)和APB2(高速外设总线)。

在进行STM32时钟配置之前,需要按照以下几个步骤来完成。

1.启用对应的时钟源:根据具体需求,选择合适的时钟源并启用相应的时钟。

可以通过设置RCC_CR寄存器和RCC_APB1ENR/RCC_APB2ENR寄存器来实现。

例如,要使用HSE作为时钟源,需要首先启用HSE时钟。

2.配置时钟分频器:为了使系统时钟不超过芯片规格要求的最大频率,需要对时钟进行分频。

分频器有两个,即AHB分频器和APB分频器。

可以通过设置RCC_CFGR寄存器来实现。

例如,将AHB分频器设置为8,将APB1和APB2分频器分别设置为4,可以将主频分别分频为8MHz、32MHz和64MHz。

3.等待时钟稳定:当启用外部时钟源时,需要等待时钟稳定。

可以通过读取RCC_CR寄存器的特定标志位来判断时钟是否稳定。

4. 配置Flash存储器的延时:根据主频的不同,需要设置Flash存储器的访问延时,以确保正常读写数据。

STM32CubeMX配置SystemTick时钟

STM32CubeMX配置SystemTick时钟

STM32CubeMX自动生成SYSTICK配置1.SYSTICK原理及其寄存器1.1 SYSTICK原理SysTick 是一个24位的倒计数定时器,当计到0时,将从RELOAD寄存器中自动重装载定时初值并继续计数,且同时触发中断。

只要不把它在SysTick控制及状态寄存器中的使能位清除,就永不停息。

SysTick 的最大使命,就是定期地产生异常请求,作为系统的时基,产生一个周期性的中断。

1.2SYSTICK寄存器CTRL: Systick控制和状态寄存器LOAD: Systick重装载寄存器VAL: Systick当前值寄存器CALIB: Systick校准值寄存器CLKCOURCE-时钟源0:外部时钟源HCLK(AHB总线时钟)/8 72M/8 = 9M 1:内核时钟(HCLK) 72MCURRENT: 每经过一个Systick时钟周期,寄存器值-1 。

2.STM32CubeMX配置与代码生成如下图STM32CubeMX配置所示,图中To Cortex System timer(MHz)就是Systick的时钟频率。

自动代码生成如下:/**Configure the Systick interrupt time */HAL_SYSTICK_Config(HAL_RCC_GetHCLKFreq()/8000); // =/8/1000 :1000 is 1ms ;1000000 is 1us/**Configure the Systick */HAL_SYSTICK_CLKSourceConfig(SYSTICK_CLKSOURCE_HCLK_DIV8); /* SysTick_IRQn interrupt configuration */HAL_NVIC_SetPriority(SysTick_IRQn, 0, 0);3.相关重要的函数3.1中断处理函数void SysTick_Handler(void){/* USER CODE BEGIN SysTick_IRQn 0 *//* USER CODE END SysTick_IRQn 0 */HAL_IncTick();HAL_SYSTICK_IRQHandler();/* USER CODE BEGIN SysTick_IRQn 1 *//* USER CODE END SysTick_IRQn 1 */}__IO uint32_t uwTick;__weak void HAL_IncTick(void){uwTick += uwTickFreq;}每次SysTick异常中断后,会执行SysTick_Handler() 函数,然后HAL_IncTick()函数。

STM32时钟配置方法详解

STM32时钟配置方法详解

STM32时钟配置方法详解时钟树是STM32微控制器中一系列时钟源和时钟分频器的组成部分。

时钟树包括系统时钟、外设时钟和内核时钟。

系统时钟用于驱动整个微控制器系统的核心,外设时钟用于驱动各种外设,内核时钟用于驱动CPU的运算。

在进行时钟配置之前,首先需要了解系统所需的时钟频率。

在STM32中,系统时钟可以通过多种方式进行配置,例如使用外部晶体、外部时钟、内部RC振荡器或者PLL(锁相环)等方式。

外部晶体是一种常用的时钟源,可以提供高精度的时钟频率。

在使用外部晶体时,首先需要设置PLL的时钟源为外部晶体,并设置PLL输入除频器的分频系数。

然后,再根据系统所需的时钟频率,设置PLL的倍频系数,以得到最终的系统时钟频率。

外部时钟是从外部提供的时钟信号,一般用于测试和调试。

使用外部时钟时,需要设置PLL的时钟源为外部时钟,并设置PLL的倍频系数,以得到所需的系统时钟频率。

内部RC振荡器是一种低成本的时钟源,但是其频率不如外部晶体稳定和精确。

在使用内部RC振荡器时,需要设置PLL的时钟源为内部RC振荡器,并设置PLL的倍频系数,以得到所需的系统时钟频率。

PLL是一种用于产生稳定高频时钟的电路,可以从一个低频时钟源产生一个高频时钟源。

使用PLL时,需要设置其输入时钟源和倍频系数。

系统时钟的分频系数可以通过RCC_CFGR寄存器进行设置。

RCC_CFGR寄存器的各个位域用于配置系统时钟的分频系数,包括分频因子、APB1的分频系数、APB2的分频系数等。

外设时钟是用于驱动外设的时钟,可以由系统时钟分频得到。

外设时钟的分频系数可以通过RCC_CFGR寄存器及各个外设的控制寄存器进行设置。

内核时钟是用于驱动CPU的运算的时钟。

在STM32微控制器中,CPU 时钟可以由系统时钟分频得到,分频系数可以通过RCC_CFGR寄存器和FLASH_ACR寄存器进行设置。

除了上述方法之外,STM32还可以使用时钟配置工具进行时钟配置。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

学习STM32笔记2 如何配置时钟*学习STM32笔记2 如何配置时钟原创笔记2009-09-20 19:56 阅读116 评论0字号:大中小/*************************************************************该程序目的是用于测试核心板回来后是否能正常工作。

包括两个按键、两个LED现实。

按键为PC4、PC5,LED为PA0\PA1。

LED为低电平时点亮。

按键为低电平时触发。

************************************************************/#i nclude "stm32f10x_lib.h"void RCC_Configuration(void);//设置系统主时钟void GPIO_Configuration(void);//设置邋邋IO参数void NVIC_Configuration(void);//设置中断表地址void delay(void);//延时函数int main(void){#ifdef DEBUGdebug();#endifRCC_Configuration();NVIC_Configuration();GPIO_Configuration();while (1){delay();//设置指定的数据端口位GPIO_SetBits(GPIOA,GPIO_Pin_0);//设置指定的数据端口位delay();GPIO_ResetBits(GPIOA,GPIO_Pin_0);//清除指定的数据端口位GPIO_SetBits(GPIOA,GPIO_Pin_1);delay();GPIO_ResetBits(GPIOA,GPIO_Pin_1);delay();/*********************************************使用setbits 与resetbits 是比较简单,其实还是可以使用其它函数。

例如可以使用GPIO_WriteBitGPIO_WriteBit(GPIOA, GPIO_Pin_1, Bit_SET);GPIO_WriteBit(GPIOA, GPIO_Pin_1, Bit_RESET);对于好像流水灯呀这些一个整段IO,可以使用GPIO_Write(GPIOA, 0x1101);*********************************************/}}/******************************************************************************* 系统时钟函数,要设置系统使用哪个晶振工作。

*******************************************************************************/ void RCC_Configuration(void){RCC_DeInit();//将外设RCC寄存器重设为缺省值RCC_HSEConfig(RCC_HSE_ON);/*设置外部高速晶振(HSE)这里是设置高速晶振打开,其实一共有三种设置RCC_HSE_OFF HSE晶振OFFRCC_HSE_ON HSE晶振ONRCC_HSE_Bypass HSE晶振使用外部时钟源。

*/HSEStartUpStatus = RCC_WaitForHSEStartUp();//等待HSE 起振if(HSEStartUpStatus == SUCCESS)//等主晶振起振成功起振后执行操作{FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);/*预取指缓存使能FLASH_PrefetchBuffer用来选择FLASH预取指缓存的模式。

如果需关闭则使用FLASH_PrefetchBuffer_Disable*/ FLASH_SetLatency(FLASH_Latency_2);/*设置代码延时值FLASH_Latency用来设置FLASH存储器延时时钟周期数。

FLASH_Latency_2 2为延时周期可以使用以下参数FLASH_Latency_0 0延时周期FLASH_Latency_1 1延时周期FLASH_Latency_2 2延时周期*/RCC_HCLKConfig(RCC_SYSCLK_Div1);/*设置AHB时钟(HCLK)RCC_SYSCLK_Div1AHB时钟= 系统时钟RCC_SYSCLK_Div2AHB时钟= 系统时钟/ 2RCC_SYSCLK_Div4AHB时钟= 系统时钟/ 4RCC_SYSCLK_Div8AHB时钟= 系统时钟/ 8RCC_SYSCLK_Div16AHB时钟= 系统时钟/ 16RCC_SYSCLK_Div64AHB时钟= 系统时钟/ 64RCC_SYSCLK_Div128AHB时钟= 系统时钟/ 128RCC_SYSCLK_Div256AHB时钟= 系统时钟/ 256RCC_SYSCLK_Div512AHB时钟= 系统时钟/ 512*/RCC_PCLK2Config(RCC_HCLK_Div2);/*设置高速AHB 时钟(PCLK2)RCC_HCLK_Div2 APB1 时钟= HCLK / 2 RCC_HCLK_Div1APB2时钟= HCLKRCC_HCLK_Div2APB2时钟= HCLK / 2RCC_HCLK_Div4APB2时钟= HCLK / 4RCC_HCLK_Div8APB2时钟= HCLK / 8RCC_HCLK_Div16APB2时钟= HCLK / 16*/ RCC_PCLK1Config(RCC_HCLK_Div2);/*设置低速AHB 时钟(PCLK1)RCC_HCLK_Div2 APB1 时钟= HCLK / 2 RCC_HCLK_Div1APB1时钟= HCLKRCC_HCLK_Div2APB1时钟= HCLK / 2RCC_HCLK_Div4APB1时钟= HCLK / 4RCC_HCLK_Div8APB1时钟= HCLK / 8RCC_HCLK_Div16APB1时钟= HCLK / 16用户可通过多个预分频器配置AHB、高速APB(APB2)和低速APB(APB1)域的频率。

AHB和APB2域的最大频率是72MHZ?PB1域的最大允许频率是36MHZ。

SDIO接口的时钟频率固定为HCLK/2。

RCC通过AHB时钟8分频后供给Cortex系统定时器的(SysTick)外部时钟。

通过对SysTick控制与状态寄存器的设置,可选择上述时钟或Cortex AHB时钟作为SysTick时钟。

ADC时钟由高速APB2时钟经2、4、6或8分频后获得。

*/RCC_PLLConfig(RCC_PLLSource_HSE_Div1, RCC_PLLMul_9); /* PLLCLK = 8MHz * 9 = 72 MHz设置PLL 时钟源及倍频系数RCC_PLLSource 描述RCC_PLLSource_HSI_Div2PLL的输入时钟= HSI时钟频率除以2RCC_PLLSource_HSE_Div1PLL的输入时钟= HSE 时钟频率RCC_PLLSource_HSE_Div2PLL的输入时钟= HSE 时钟频率除以2RCC_PLLMul描述RCC_PLLMul_2 PLL输入时钟x 2RCC_PLLMul_3 PLL输入时钟x 3RCC_PLLMul_4 PLL输入时钟x 4RCC_PLLMul_5 PLL输入时钟x 5RCC_PLLMul_6 PLL输入时钟x 6RCC_PLLMul_7 PLL输入时钟x 7RCC_PLLMul_8 PLL输入时钟x 8RCC_PLLMul_9 PLL输入时钟x 9RCC_PLLMul_10 PLL输入时钟x 10RCC_PLLMul_11 PLL输入时钟x 11RCC_PLLMul_12 PLL输入时钟x 12RCC_PLLMul_13 PLL输入时钟x 13RCC_PLLMul_14 PLL输入时钟x 14RCC_PLLMul_15 PLL输入时钟x 15RCC_PLLMul_16 PLL输入时钟x 16警告:必须正确设置软件,使PLL输出时钟频率不超过72 MHz当HSI被用于作为PLL时钟的输入时,系统时钟的最大频率不得超过64MHz。

*/RCC_PLLCmd(ENABLE);//使能或者失能PLL,关闭使用DISABLEwhile(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET){}//等待指定的RCC 标志位设置成功等待PLL初始化成功/*RCC_FLAG值RCC_FLAG 描述RCC_FLAG_HSIRDY HSI晶振就绪RCC_FLAG_HSERDY HSE晶振就绪RCC_FLAG_PLLRDY PLL就绪RCC_FLAG_LSERDY LSI晶振就绪RCC_FLAG_LSIRDY LSE晶振就绪RCC_FLAG_PINRST 管脚复位RCC_FLAG_PORRST POR/PDR复位RCC_FLAG_SFTRST 软件复位RCC_FLAG_IWDGRST IWDG复位RCC_FLAG_WWDGRST WWDG复位*/ RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);/*设置系统时钟(SYSCLK)设置PLL为系统时钟?RCC_SYSCLKSource 描述RCC_SYSCLKSource_HSI 选择HSI作为系统时钟RCC_SYSCLKSource_HSE 选择HSE作为系统时钟RCC_SYSCLKSource_PLLCLK 选择PLL作为系统时钟?*/?while(RCC_GetSYSCLKSource() != 0x08)/*等待PLL成功用作于系统时钟的时钟源返回用作系统时钟的时钟源0x00:HSI作为系统时钟0x04:HSE作为系统时钟0x08:PLL作为系统时钟*/{}}else {}//如果晶振没有正常起振则输出错误。

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_AFIO, ENABLE);RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOD, ENABLE);//使能或者失能APB2 外设时钟/*RCC_AHB2Periph 描述RCC_APB2Periph_AFIO 功能复用IO时钟RCC_APB2Periph_GPIOA GPIOA时钟RCC_APB2Periph_GPIOB GPIOB时钟RCC_APB2Periph_GPIOC GPIOC时钟RCC_APB2Periph_GPIOD GPIOD时钟RCC_APB2Periph_GPIOE GPIOE时钟RCC_APB2Periph_ADC1 ADC1时钟RCC_APB2Periph_ADC2 ADC2时钟RCC_APB2Periph_TIM1 TIM1时钟RCC_APB2Periph_SPI1 SPI1时钟RCC_APB2Periph_USART1 USART1时钟RCC_APB2Periph_ALL 全部APB2外设时钟*/}/*对于时钟设置的总结一共有4种时钟1、HSE振荡器时钟(外部8M时钟)2、HSI振荡器时钟(内部8M时钟)3、LSE时钟(外部32.768kHz时钟)4、LSI时钟(内部40kHz时钟)HSE振荡器时钟就是外部主要时钟就是8 M晶振。
