（建筑电气工程）电锅炉房的电气设计电锅炉房的电气设计日期：2005-05-17作者：解克勤壹概述电锅炉是壹种高效、节能、安全可靠、减少环境污染的新型电加热设备。
利用它能够将电网夜间低谷电力用于加热水且保温储存，供白天使用或供热。
对于充分利用电网低谷电力，增加电力有效供给，提高电网的负荷率是壹种非常有效的手段。
电锅炉突出优点如下：1电锅炉全套设备占地面积小，不需烟囱、燃料渣堆放场所。
产品成套组装出厂，在现场只需接上电源，水管，即可投入运行，可大大节省基建投资及安装费用。
2热效率高，输送方便，损失很小。
电锅炉运行热效率在95%之上。
启停调节方便，比煤锅炉、油锅炉更能节约能源。
电热锅炉和其它锅炉运行费用比较见表1。
几种锅炉运行费用比较表表1注：供暧面积以１００００Ｍ２，采暧以每天１０小时计算，采暧季为４个月。
因各地区电价参数不同，此表数据仅供参考。
3自动化程度高、运行安全可靠壹般电锅炉都采用自动控制，快速平稳地控制电加热管组的循环投切。
且且具有漏电保护、短路保护、过电流保护、过电压保护、压力超限保护、水位过低保护等多项保护功能。
产品实现了机电壹体化，不需专职锅炉运行工、节省费用，避免了人为因素的影响而发生事故。
4保护环境、造福大众电锅炉不会排出如二氧化硫、二氧化碳等有害气体，无黑烟、灰尘，没有废物需要处理，无噪声、无污染，从环境保护角度来见，最为优越。
5适用范围广电锅炉产品规格品种多，可满足各种用途、各种环境和各种条件下的需要。
仍可根据用户的特殊要求进行加工订货。
二电锅炉房的主要设备电锅炉房的主要设备有:电锅炉本体，电锅炉电控柜，蓄热水箱、蓄热水泵、循环水泵、补水泵及其控制箱，软水器等。
电锅炉本体主要由钢制壳体、电加热管、进出水管及检测仪表等组成。
电锅炉的加热方式有电磁感应加热方式和电阻加热方式俩种。
由于电磁感应加热方式为间接加热，因而热效率较低，约为96％。
而电阻加热方式热效率高，可达98％。
电阻加热方式即采用电阻式管状电热元件加热，在结构上易于叠加组合，控制灵活，更换方便。
整理锅炉房电气施工方案精品教案
教学后记
上课日期
2014年10月15日
第7讲
章节
锅炉模型分析
教学目的要求
使学生进一步巩固前三章知识
重点及处理方法
锅炉模型构成，处理方法：强调，重点讲解
难点及处理方法
锅炉模型构成，处理方法：强调，重点讲解
授课方式
上课日期
2014年9月10日
第2讲
章节
第2章燃烧与燃烧计算，第一节，第二节，第三节
教学目的要求
掌握：煤的分类、主要燃烧特性，元素分析和工业分析法
了解：煤的化学成分，煤的其他燃烧特性
重点及处理方法
元素分析和工业分析法，处理方法：强调，重点讲解
难点及处理方法
元素分析和工业分析法，处理方法：强调，重点讲解，实际案例
了解：油、气燃料的化学成分，油、气燃料的其他燃烧特性
重点及处理方法
燃烧计算的目的、方法和内容，处理方法：强调，重点讲解
难点及处理方法
燃烧计算的方法和内容，处理方法：强调，重点讲解
授课方式
课堂讲授
教学内容
内容
时间分配
复习总结上讲内容，引入本讲内容
5分钟
第2章燃烧与燃烧计算
2.4液体燃料
2.5气体燃料
20分钟
了解：燃烧设备的工作强度与选型
重点及处理方法
燃油炉、燃气炉的主要类型、构造组成、主要特点、工作原理和适用场合，处理方法：强调，重点讲解
难点及处理方法
燃油炉、燃气炉的构造组成，处理方法：强调，重点讲解
授课方式
讲授及讨论
教学内容
内容
时间分配

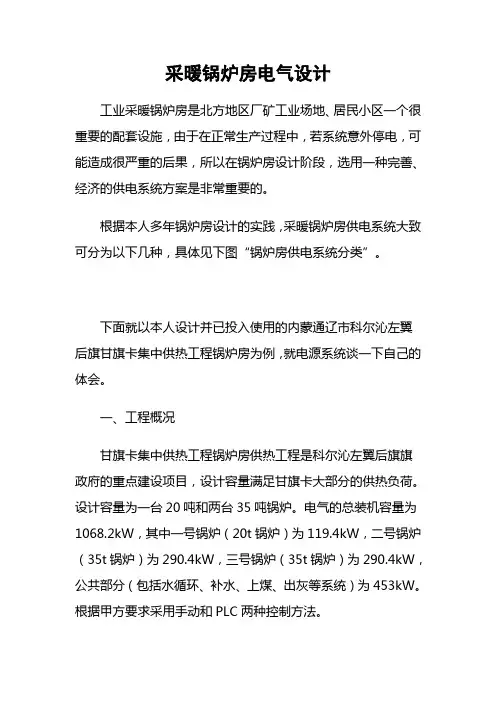

采暖锅炉房电气设计
采暖锅炉房电气设计工业采暖锅炉房是北方地区厂矿工业场地、居民小区一个很重要的配套设施，由于在正常生产过程中，若系统意外停电，可能造成很严重的后果，所以在锅炉房设计阶段，选用一种完善、经济的供电系统方案是非常重要的。
根据本人多年锅炉房设计的实践，采暖锅炉房供电系统大致可分为以下几种，具体见下图“锅炉房供电系统分类”。
下面就以本人设计并已投入使用的内蒙通辽市科尔沁左翼后旗甘旗卡集中供热工程锅炉房为例，就电源系统谈一下自己的体会。
一、工程概况甘旗卡集中供热工程锅炉房供热工程是科尔沁左翼后旗旗政府的重点建设项目，设计容量满足甘旗卡大部分的供热负荷。
设计容量为一台20吨和两台35吨锅炉。
电气的总装机容量为1068.2kW，其中一号锅炉（20t锅炉）为119.4kW，二号锅炉（35t锅炉）为290.4kW，三号锅炉（35t锅炉）为290.4kW，公共部分（包括水循环、补水、上煤、出灰等系统）为453kW。
根据甲方要求采用手动和PLC两种控制方法。
二、高压电源的选择供热锅炉房工程直接关系到普通百姓的正常生活，它的重要性是显而易见的；另外，由于在系统正常运行时，如果系统停电，直接威胁外网供水管路的安全，所以，本锅炉房应按二级负荷供电。
根据当地的实际情况，该系统采用双回10kV电源，一回使用，一回备用。
三、低压供电系统方案的确定1、负荷初步统计补偿前各设备组的计算负荷一号锅炉的计算负荷为95.5 kW二号锅炉的计算负荷为232.32 kW三号锅炉的计算负荷为232.32 kW公共部分的计算负荷为362.4 kW2、初步确定低压供电系统方案由于锅炉房系统运行本身的高可靠性，要求系统在一台炉故障、两台炉故障、三台炉故障或供电系统部分故障等严重的情况下，应保证不造成大的经济损失，并能维持系统最基本的运行。
如在全部或部分锅炉故障的情况下，最基本的要求是要保证水循环系统的正常运行，否则有冻坏管路的危险，造成的损失可能是无法弥补的。

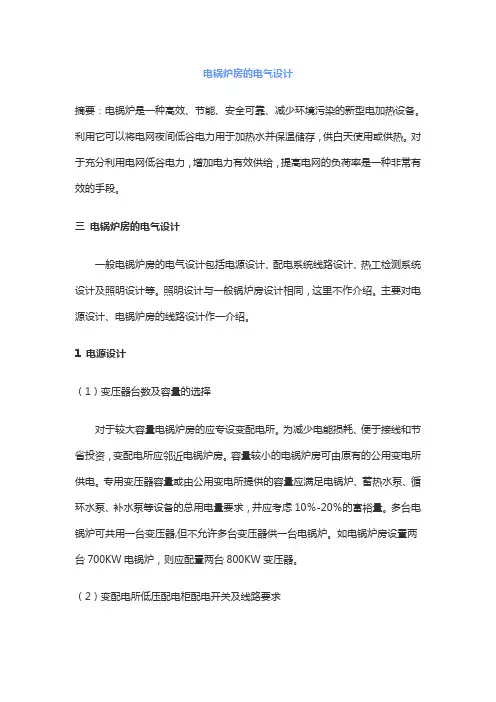

电锅炉房的电气设计
电锅炉房的电气设计摘要：电锅炉是一种高效、节能、安全可靠、减少环境污染的新型电加热设备。
利用它可以将电网夜间低谷电力用于加热水并保温储存，供白天使用或供热。
对于充分利用电网低谷电力，增加电力有效供给，提高电网的负荷率是一种非常有效的手段。
三电锅炉房的电气设计一般电锅炉房的电气设计包括电源设计、配电系统线路设计、热工检测系统设计及照明设计等。
照明设计与一般锅炉房设计相同，这里不作介绍。
主要对电源设计、电锅炉房的线路设计作一介绍。
1 电源设计（1）变压器台数及容量的选择对于较大容量电锅炉房的应专设变配电所。
为减少电能损耗、便于接线和节省投资，变配电所应邻近电锅炉房。
容量较小的电锅炉房可由原有的公用变电所供电。
专用变压器容量或由公用变电所提供的容量应满足电锅炉、蓄热水泵、循环水泵、补水泵等设备的总用电量要求，并应考虑10％-20％的富裕量。
多台电锅炉可共用一台变压器,但不允许多台变压器供一台电锅炉。
如电锅炉房设置两台700KW电锅炉，则应配置两台800KW变压器。
（2）变配电所低压配电柜配电开关及线路要求变配电所低压配电柜配电开关及线路应与电锅炉房的用电负荷容量相匹配。
如有两台700KW电锅炉，变配电所低压配电柜应设置两个1500A的低压断路器和两条配电线路引至电锅炉房。
配电线路可采用带N线和PE线的五芯电缆，如变配电所邻近电锅炉房，可采用封闭式母线槽。
如蓄热水泵、循环水泵、补水泵等附属设备单设控制箱，但用电量与电锅炉相比很小，供电电源线路可由电锅炉控制柜引接。
2 电锅炉房的线路设计电锅炉房的线路包括电力线路和热工检测信号和控制线路。
（1）电力线路设计电锅炉控制柜至电锅炉电加热管的电力线路一般采用四芯YJV 交联聚氯乙烯铜芯电缆或四根BV铜芯塑料电线，其中一根为PE线。
电缆规格及根数见表2。
电缆或电线敷设方式一般采用穿钢管埋地敷设，也可采用电缆桥架敷设或地沟敷设。
（2）热工检测信号和控制线路热工检测信号线路包括温度、压力和水位检测线路，分别由装在电锅炉本体上的温度、压力和水位传感器接到电锅炉控制柜中的电脑控制器上。

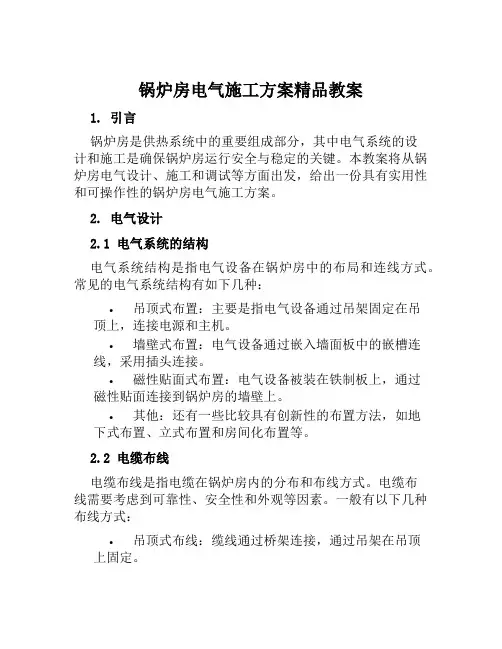

锅炉房电气施工方案精品教案范文
