光敏二极管
光敏二极管 光敏电阻
光敏二极管光敏电阻
## 光敏二极管
光敏二极管（Photodiode）是一种电子元器件，它能够将光转化为电信号。
它通常由半导体材料制成，具有PN结构，其工作原理与普通二极管相似。
当光照射到光敏二极管的PN结时，会产生电流。
光敏二极管广泛用于光电检测、通信、光学测量等领域。
## 光敏电阻
光敏电阻（Photoresistor）也是一种光敏元器件，它的电阻值会随着光照强度的变化而变化。
当光照强度增强时，光敏电阻的电阻值会变小；反之，当光照强度减弱时，光敏电阻的电阻值会变大。
光敏电阻被广泛应用于光照度检测、自动控制、摄影以及安防领域等。
光敏二极管正负
光敏二极管正负1. 介绍光敏二极管光敏二极管（Photodiode）是一种能够将光信号转换为电信号的半导体器件。
它的工作原理基于光电效应，当有光照射到光敏二极管上时，电子和空穴会在半导体中产生，并且会形成一个电流。
根据光照强度的不同，光敏二极管产生的电流也会相应变化。
2. 光敏二极管的结构和原理2.1 结构光敏二极管通常由P型和N型半导体材料组成。
P型半导体具有多余的空穴，而N型半导体则有多余的自由电子。
两种材料通过一个PN结连接在一起，形成一个二极管。
2.2 原理当没有外界光照射到光敏二极管上时，PN结处没有电流通过。
但是当有光照射到PN结处时，入射光激发了部分价带中的载流子（空穴）跃迁到导带中形成自由电子，并且在PN结处形成了一个内建电场。
这个内建电场会使得少数载流子在电场的作用下从P区移动到N区，形成一个电流。
这个电流被称为光生电流。
光生电流的大小与光照强度成正比。
3. 光敏二极管的应用3.1 光测量由于光敏二极管能够将光信号转换为电信号，因此它被广泛应用于各种光测量中。
例如，它可以用于光强度测量、光谱分析、辐射计等领域。
3.2 光通信在光通信中，光敏二极管被用作接收器，将传输的光信号转换为电信号。
它可以接收来自激光器或者发光二极管的脉冲，并将其转换为数字信号进行处理和解码。
3.3 其他应用除了上述应用外，光敏二极管还可以在许多其他领域中发挥作用。
例如：•自动亮度调节：在一些电子设备中，通过使用反馈控制系统和光敏二极管来实现屏幕亮度的自动调节。
•红外线检测：一些红外线遥控器使用光敏二极管来接收红外线信号，以实现设备的远程控制。
•光电传感器：在一些工业应用中，光敏二极管被用作光电传感器，用于检测物体的存在、距离和位置等。
4. 光敏二极管的正负4.1 正极性在正常工作条件下，光敏二极管的阳极（A）连接到P区，而阴极（K）连接到N区。
当有光照射到光敏二极管时，产生的电流从阳极流向阴极。
4.2 负极性有时候，为了满足特定的应用需求，可能需要将光敏二极管反向偏置。
光敏二极管
• 入射波长越长，频率响应越差
三．电路分析与计算
例1： 光敏二极管的联接和伏安特性如下图，若光敏二极管上 的照度L＝100+100Sin（t）勒克斯，为使光敏二极管上有 10V的电压变化。请选择合适的负载电阻和电源电压，并绘 出电流、电压随光强变化曲线。
RL
I（A） 10 200Lx
E
U
2
150Lx 100Lx 50Lx
∴ 当U=0.707 Umax时， 1+(CRL)2＝2， 即： CRL＝1 ∴ ＝1/(CRL), FH=1/(2CRL)
例2：
光敏二极管等效简化联接电路如下图，其结电容c=5微微 法，负载电阻RL ＝100千欧，求：此电路的上限频率为多少？
is
C
RL
Ic
IL
ห้องสมุดไป่ตู้
四．PIN管
P I N
特点：频带宽，可达10GHz
缺点：对入射角敏感，从而将入射角的变化误认为是 光强度的变化。
二．特性 1 光照特性
2. 光谱特性
3. 伏安特性
4. 温度特性
RL
GG
+E
Rc
Ib
BG
U
R
5. 暗电流
R1
GG
u
RW
6. 频率特性
Rs
C 节电容 Rs 体电阻 is
RD
C
RL
RD 反向偏置电阻 RL 负载电阻
频率特性： • 负载电阻越大，频率响应越差
§3.1.4 光敏二极管
一．结构和工作原理
1．基本工作原理
扩散
光照
2．等效电路
I
I
Id I
＝0 2
U

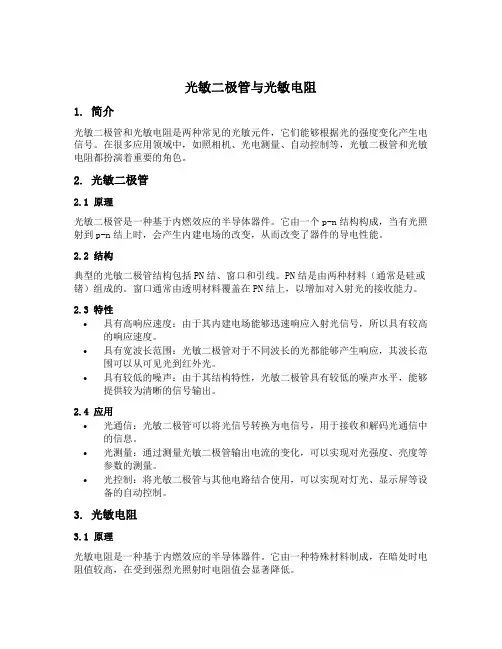

光敏二极管 光敏电阻
光敏二极管与光敏电阻1. 简介光敏二极管和光敏电阻是两种常见的光敏元件，它们能够根据光的强度变化产生电信号。
在很多应用领域中，如照相机、光电测量、自动控制等，光敏二极管和光敏电阻都扮演着重要的角色。
2. 光敏二极管2.1 原理光敏二极管是一种基于内燃效应的半导体器件。
它由一个p-n结构构成，当有光照射到p-n结上时，会产生内建电场的改变，从而改变了器件的导电性能。
2.2 结构典型的光敏二极管结构包括PN结、窗口和引线。
PN结是由两种材料（通常是硅或锗）组成的。
窗口通常由透明材料覆盖在PN结上，以增加对入射光的接收能力。
2.3 特性•具有高响应速度：由于其内建电场能够迅速响应入射光信号，所以具有较高的响应速度。
•具有宽波长范围：光敏二极管对于不同波长的光都能够产生响应，其波长范围可以从可见光到红外光。
•具有较低的噪声：由于其结构特性，光敏二极管具有较低的噪声水平，能够提供较为清晰的信号输出。
2.4 应用•光通信：光敏二极管可以将光信号转换为电信号，用于接收和解码光通信中的信息。
•光测量：通过测量光敏二极管输出电流的变化，可以实现对光强度、亮度等参数的测量。
•光控制：将光敏二极管与其他电路结合使用，可以实现对灯光、显示屏等设备的自动控制。
3. 光敏电阻3.1 原理光敏电阻是一种基于内燃效应的半导体器件。
它由一种特殊材料制成，在暗处时电阻值较高，在受到强烈光照射时电阻值会显著降低。
3.2 结构光敏电阻通常由导电材料和光敏材料组成。
导电材料用于提供电流传输路径，光敏材料则负责对光信号进行响应。
3.3 特性•具有较高的灵敏度：光敏电阻对于弱光的响应能力较强，能够检测到微弱的光信号。
•具有宽波长范围：光敏电阻对于不同波长的光都能够产生响应，其波长范围可以从可见光到红外光。
•具有较低的成本：由于制造工艺相对简单，所以光敏电阻具有较低的成本。
3.4 应用•入侵报警：将光敏电阻与安防系统结合使用，可以实现对入侵行为的监测和报警。
光敏二极管的两种工作状态
1．光敏二极管的两种工作状态光敏二极管又称光电二极管，它是一种光电转换器件，其基本原理是光照到P-N结上时，吸收光能并转变为电能。
它具有两种工作状态：（1）当光敏二极管加上反向电压时，管子中的反向电流随着光照强度的改变而改变，光照强度越大，反向电流越大，大多数都工作在这种状态。
（2）光敏二极管上不加电压，利用P-N结在受光照时产生正向电压的原理，把它用作微型光电池。
这种工作状态，一般作光电检测器。
光敏二极管分有P-N结型、PIN结型、雪崩型和肖特基结型，其中用得最多的是P-N结型，价格便宜。
2．光敏二极管的简易检测方法（1）电阻测量法用万用表1k档，测正向电阻约10kΩ左右。
在无光照情况下，反向电阻应为■，则管子是好的，反向电阻不是■，说明漏电流大；有光照时，反向电阻应随光照增强而减小，阻值小至几kΩ或1kΩ以下，管子即是好的；若正、反向电阻都是■或零，管子是坏的。
（2）电压测量法用万用表1V档（无1V档可用1．5V或3V档），红表笔接光敏二极管的“十”极，黑表笔接“-”极，在光照情况下，其电压应与光照度成比例，一般可达0．2～0．4V。
（3）短路电流测量法用万用表50mA或500mA电流档，红表笔接光敏二极管的“十”极，黑表笔接“-”极，在白炽灯下（不能用日光灯），应随光照的增强，其电流随之增加，则管子是好的。
短路电流，可达数十mA～数百mA。
3．光敏三极管光敏三极管又称光电三极管，它也是光电转换器件，可以等效的看作是由一个光敏二极管和一只半导体三极管结合而成，故具有放大作用。
光敏三极管最常用的材料是硅，一般情况下，只引出集电极和发射极，其外形与发光二极管相同，使用时必须严加区分。
光敏三极管的简易测试方法是：（1）电阻测量法用万用表1k档，红表笔接光敏三极管的发射极，黑表笔接集电极。
无光照时，指针微动并接近■；有光照时，应随光照的增强，其电阻变小，可达1kΩ以下。
若黑表笔接光敏三极管的发射极，红表笔接集电极，无光照时，电阻为■；有光照时，电阻为■或指针微动。

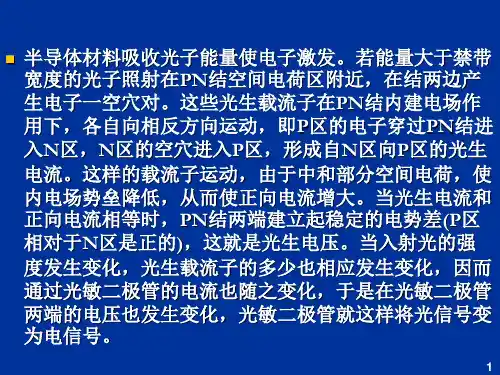

光敏二极管ppt课件
9
表2.2 2DU型光敏二极管的型号参数
正向压降：一定的正向电流时，它两端产生的压降。 表中的光敏二极管主要用于可见光和近红外光探测器，
以及光电转换的自动控制仪器、触发器、光电耦合、 编码器、特性识别、过程控制和激光接收等方面。
10
2.2.4 光敏二极管的应用
光谱特性 伏安特性 光照特性 温度特性 响应特性
3
1.光谱特性－图2.2
入射光射度不变；输出的光电流（或相对灵敏度） 随光波波长的变化而变化。
入射光 波长长
入射光 波长短
时：光
时，光
子能量
波穿透
太小，
能力下不足以Fra bibliotek降，在
激发电
表面激
子-空
发电子-
穴对
空穴对
材料不同，其光谱响应峰值波长也不同。
12
2.光强测量电路-图2.7
图由稳压管、光敏二极管和电桥组成的测量电路。
无光照时，VA很大，FET导通，调整RW，使电桥
平衡，即指针为0。有光照时，光敏管产生IL，A点
电位VA下降，R2上电流下降，VB减小；光照不同，
IL不同，VA不同，R2上压降不同，光强可以通过电
流计读数显示出来。
13
3.照度计-图2.8便携式照度计电路
1.光电路灯控制电路 2.光强测量电路 3.照度计
11
1.光电路灯控制电路-图2.6
从图可知，在无光射 时，光敏二极管（反 向）截止，电阻R1上 的压降VA很小，则晶 体管T1截止，T2截止， 继电器J不动作，路灯 保持亮。有光照射时， 光敏管产生光电流IL， R1电压下降，VA上升， 光强达到某一值时T1 导通，T2导通，J动作 常闭端打开，使路灯 灭。即白天灯灭，晚 上灯亮，起到了自动 控制的作用。
光敏二极管
光敏二极管是利用硅ＰＮ结受光照后产生光电流的一种光电器件。
光敏二极管的电路符号、外形见图１所示。
其封装有金封和塑封两种（即圆柱形和扁方形）。
有的光敏二极管为了提高其稳定性，还外加了一个屏蔽接地脚，外形似光敏三极管。
光敏二极管工作于反向偏压，其光谱响应特性主要由半导体材料中所掺的杂质浓度所决定。
同一型号的光敏二极管在一定的反偏电压、相同强度和不同波长的入射光照射下，产生的光电流并不相同，但有一最大值。
不同型号的光敏二极管在同一反偏电压、同一强度的入射光照射下，所产生的光电流最大值也不相同，且光电流最大值所对应的入射光的波长也不相同。
图２的曲线①、②分别是光敏二极管ＮＤＬ３２００、ＮＤＬ５８００Ｃ的光谱响应特性曲线。
由图可看出，它们的光电流的最大值分别在可见光区和红外线区，其中二极管ＮＤＬ３２００的光谱响应值最大。
由于光敏二极管的基本结构也是一个ＰＮ结，故其检测方法也与普通二极管相同，其测得的正、反向电阻也类似于普通二极管，但在测反向电阻遇光照时，阻值会明显减小，否则说明管子已损坏。
附表给出部分光敏二极管的主要参数，供参考。
图３是用光敏二极管构成的路灯自动控制电路。
其原理是：白天受光照时光敏二极管反向电阻减小，足以使复合管（Ｑ１、Ｑ２）饱和导通的电流注入复合管基极，于是Ｑ１、Ｑ２饱和导通→继电器Ｊ得电→常闭触头被吸下→路灯供电回路被切断→灯泡熄灭。
天黑时因光照很小→光敏二极管ＶＤ反向电阻大增→Ｑ１、Ｑ２退出饱和而截止→Ｊ失电→常闭触头复位→电灯供电回路接通→路灯点亮。
光敏二极管参数
光敏二极管参数引言光敏二极管（Photodiode）是一种光电器件，可将光能转化为电能。
它基于光电效应原理，能够对光的强度进行探测和测量。
本文将详细介绍光敏二极管的参数。
光敏二极管的工作原理光敏二极管是一种半导体器件，其工作原理基于内建电势与外界光照强度之间的相互作用。
当光照射到光敏二极管上时，光子的能量会激发电子从价带跃迁到导带，产生电子-空穴对。
这些电子-空穴对会在内建电场的作用下分离，形成电流。
因此，光敏二极管的输出电流与光照强度成正比。
光敏二极管的主要参数光敏二极管的性能由多个参数来描述，下面将详细介绍其中的几个重要参数。
1. 光电流响应度（Responsivity）光电流响应度是光敏二极管对光电信号的响应能力的衡量指标。
它定义为单位光功率照射情况下，光敏二极管输出的电流。
通常使用安培/瓦特（A/W）作为单位进行表示。
2. 光敏面积（Photosensitive Area）光敏面积是指光敏二极管可以感应光照的有效面积。
通常使用平方毫米（mm^2）作为单位。
3. 光响应时间（Response Time）光响应时间是光敏二极管由暗态到亮态响应的时间。
它定义为光敏二极管电流上升到其稳定值的时间。
光响应时间越短，光敏二极管对快速变化的光信号的响应能力越强。
4. 光电导增益（Photogain）光电导增益是指光照射到光敏二极管上时，输出电流与输入光功率之间的比值。
光电导增益可以用来衡量光敏二极管在电流放大上的性能。
光敏二极管的应用光敏二极管由于其高灵敏度、快速响应和广泛的光谱响应范围，被广泛应用于各种光电测量和光控制系统当中。
下面列举了一些典型的应用场景：1. 光电测量光敏二极管可用于各种光电测量中，例如光功率测量、光强度测量、光光学测量等。
其高灵敏度和较宽的动态范围使其能够准确测量各种光信号。
2. 光通信光敏二极管在光通信系统中起到光电转换的作用。
它可以将光信号转化为电信号，并经过放大和处理后进行传输和接收。
光敏二极管工作原理
光敏二极管工作原理一、引言光敏二极管是一种能够将光能转化为电能的器件，它具有快速响应、高灵敏度、低噪声等优点，在光电传感器、通信设备、医疗仪器等领域得到广泛应用。
本文将介绍光敏二极管的工作原理，包括结构、特性和应用等方面。
二、结构光敏二极管的结构与普通的二极管相似，由P型和N型半导体材料组成。
其中，P型半导体中掺入少量杂质元素使其具有正电荷，而N型半导体中则掺入少量杂质元素使其具有负电荷。
两者交界处形成PN 结，是光敏二极管的重要部分。
三、工作原理当PN结处受到光照射时，会激发出电子-空穴对，并且在PN结处形成内建电场。
此时，如果在PN结两端加上一个外加电压，则会使内建电场受到扩大或缩小，从而影响PN结周围的载流子运动。
当外加电压逆向偏置时，内建电场会增强，并阻碍电子和空穴的流动，使光敏二极管的电阻变大，此时称为截止状态。
当外加电压正向偏置时，内建电场会减弱，并促进载流子的运动，使光敏二极管的电阻变小，此时称为导通状态。
四、特性1. 光敏二极管具有高灵敏度，在微弱光线下也能够产生较大的电信号。
2. 光敏二极管响应速度快，能够在纳秒级别内完成响应。
3. 光敏二极管具有较宽的波长响应范围，在可见光和红外线范围内均有良好的响应。
4. 光敏二极管具有低噪声、低漂移等优点，适用于精密测量和仪器控制等领域。
五、应用1. 光电传感器：利用光敏二极管对光信号进行转换，实现对环境中光照强度、颜色等信息的检测和测量。
2. 通信设备：利用光敏二极管作为接收器件接收来自光纤传输的信息信号，并将其转化为电信号进行处理。
3. 医疗仪器：利用光敏二极管进行生物信号的检测和测量，如心电图、血氧饱和度等。
六、结论光敏二极管是一种重要的光电器件，具有高灵敏度、快速响应、低噪声等优点，在各个领域都有广泛应用。
其工作原理基于PN结内建电场的变化，通过外加电压的正反向偏置来控制载流子的运动，从而实现对光信号的转换。
光敏二极管光强测量范围
光敏二极管光强测量范围1. 介绍光敏二极管（Photodiode）是一种能够将光信号转换为电信号的器件，常用于光电探测、光通信、光测量等领域。
在实际应用中，我们需要对光敏二极管的光强进行测量和监测。
本文将详细介绍光敏二极管的光强测量范围及相关知识。
2. 光敏二极管工作原理2.1 光生电效应光敏二极管基于内部的半导体材料，在受到入射光照射时，会发生内部的电子激发现象，这被称为光生电效应。
当入射光子能量大于材料的带隙能量时，会激发价带中的电子跃迁到导带中，形成载流子。
2.2 PN结构一般情况下，光敏二极管采用PN结构。
PN结构由P型半导体和N型半导体组成，两者之间形成一个耗尽层。
当外界施加正向偏置时，P区域为正极，N区域为负极。
在这种情况下，光生电效应产生的载流子会被电场分离，形成电流。
2.3 反向偏置当外界施加反向偏置时，P区域为负极，N区域为正极。
此时，在光照射下，由于光生电效应产生的载流子会被电场吸引到耗尽层，并形成反向电流。
通过测量这一反向电流的大小，可以间接得到光的强度。
3. 光敏二极管光强测量范围3.1 线性范围光敏二极管的光强测量范围通常以线性范围来描述。
线性范围指的是在该范围内，光敏二极管输出与入射光强之间存在线性关系。
超过线性范围后，输出信号将不再与入射光强呈线性关系。
3.2 饱和范围当入射光强增大到一定程度时，由于载流子饱和效应的存在，光敏二极管无法再继续增加输出信号，并达到一个稳定值。
此时，光敏二极管处于饱和状态，这个光强的范围被称为饱和范围。
3.3 动态范围动态范围是指光敏二极管能够测量的最大和最小光强之间的比值。
较大的动态范围意味着光敏二极管可以同时测量较强和较弱的光信号。
在实际应用中，通常会通过调整放大器增益、滤波器等措施来扩大动态范围。
4. 影响光敏二极管测量范围的因素4.1 入射光强度入射光强度是影响光敏二极管测量范围的关键因素之一。
当入射光强度过小时，信号与噪声之比会变得很小，信号无法有效提取；当入射光强度过大时，可能会导致饱和效应。
光敏二极管原理
光敏二极管原理光敏二极管和光敏三极管是光电转换半导体器件，与光敏电阻器相比具有灵敏度高、高频性能好，可靠性好、体积小、使用方便等优。
一、光敏二极管1．结构特点与符号光敏二极管和普通二极管相比虽然都属于单向导电的非线性半导体器件，但在结构上有其特殊的地方。
光敏二极管在电路中的符号如图Z0129 所示。
光敏二极管使用时要反向接入电路中，即正极接电源负极，负极接电源正极。
2．光电转换原理根据PN结反向特性可知，在一定反向电压范围内，反向电流很小且处于饱和状态。
此时，如果无光照射PN结，则因本征激发产生的电子-空穴对数量有限，反向饱和电流保持不变，在光敏二极管中称为暗电流。
当有光照射PN结时，结内将产生附加的大量电子空穴对（称之为光生载流子），使流过PN结的电流随着光照强度的增加而剧增，此时的反向电流称为光电流。
不同波长的光（兰光、红光、红外光）在光敏二极管的不同区域被吸收形成光电流。
被表面P型扩散层所吸收的主要是波长较短的兰光，在这一区域，因光照产生的光生载流子（电子），一旦漂移到耗尽层界面，就会在结电场作用下，被拉向N区，形成部分光电流；彼长较长的红光，将透过P型层在耗尽层激发出电子一空穴对，这些新生的电子和空穴载流子也会在结电场作用下，分别到达N区和P区，形成光电流。
波长更长的红外光，将透过P型层和耗尽层，直接被N区吸收。
在N区内因光照产生的光生载流子（空穴）一旦漂移到耗尽区界面，就会在结电场作用下被拉向P区，形成光电流。
因此，光照射时，流过PN结的光电流应是三部分光电流之和。
二、光敏三极管工作原理光敏三极管和普通三极管的结构相类似。
不同之处是光敏三极管必须有一个对光敏感的PN结作为感光面，一般用集电结作为受光结，因此，光敏二极管实质上是一种相当于在基极和集电极之间接有光敏二极管的普通二极管。
其结构及符号如图Z0130所示。
三、光敏二极管的两种工作状态光敏二极管又称光电二极管，它是一种光电转换器件，其基本原理是光照到P-N结上时，吸收光能并转变为电能。
光敏二极管的参数
光敏二极管的参数一、光敏二极管简介光敏二极管（Photodiode）是一种半导体器件，它能够将光信号转化为电信号。
在光照射下，光子会激发半导体中的电子和空穴，从而形成电流。
它具有快速响应、高灵敏度、低噪声等优点，在通信、测量、遥感等领域得到广泛应用。
二、光敏二极管参数1. 光谱响应：指光敏二极管对不同波长的光的响应程度。
不同类型的光敏二极管有不同的谱响应范围，常见的有可见光谱范围和红外谱范围。
2. 光电流：指在特定照射条件下，通过光敏二极管产生的电流。
其大小与照射强度成正比，可以用来测量强度。
3. 暗电流：指在无照射情况下，通过光敏二极管产生的微弱电流。
暗电流越小，灵敏度越高。
4. 峰值波长：指在某一特定条件下，达到最大响应灵敏度时的波长。
5. 饱和输出电压：指在照射强度达到一定程度后，光敏二极管输出电压不再随照射强度增加而增加的最大输出电压。
6. 响应时间：指光敏二极管从接受光信号到产生响应所需的时间。
响应时间越短，光敏二极管的速度越快。
7. 量子效率：指单位能量的光子被吸收后，能够产生多少个电子空穴对。
量子效率越高，灵敏度越高。
三、不同类型光敏二极管参数比较1. 硅PIN型光敏二极管硅PIN型光敏二极管具有较高的灵敏度和响应速度，其谱响应范围为400-1100nm，适用于可见光和近红外区域。
它的峰值波长为800nm 左右，量子效率为70%以上。
但其暗电流较大，响应时间较长。
2. 硒化铟（InSe）光敏二极管硒化铟（InSe）光敏二极管具有高灵敏度、低暗电流、快速响应等优点，其谱响应范围为1-5μm，适用于中红外区域。
它的峰值波长为3.5μm左右，量子效率高达90%以上。
但其价格较高。
3. 硫化铅（PbS）光敏二极管硫化铅（PbS）光敏二极管具有较高的灵敏度和响应速度，其谱响应范围为1-3μm，适用于近红外和中红外区域。
它的峰值波长为2.4μm 左右，量子效率高达80%以上。
但其暗电流较大。
四、光敏二极管的应用1. 光通信：在光通信中，光敏二极管作为接收器件使用，将光信号转化为电信号。
贴片光敏二极管正负极
贴片光敏二极管正负极1. 贴片光敏二极管简介光敏二极管，顾名思义，它对光非常敏感，能把光信号转换成电信号。
想象一下，阳光照射到你脸上的感觉，光线一到，心情瞬间美丽。
而光敏二极管也一样，只不过它是用来感应光的，常常被用在光电探测器、相机、自动灯等地方。
它的外形小巧，像个微型的小超人，默默无闻却又不可或缺。
2. 正负极的辨别2.1 正极好啦，咱们先聊聊正极。
其实，正极就像是一根箭头，指向电流的流动方向。
简单来说，正极就是电流“进”的地方。
在贴片光敏二极管上，正极通常标记得很明显，很多时候会有个小点或者长条形的标识。
就像你去某个地方，看到指示牌，一眼就能知道往哪儿走！所以，想要连接好这个小家伙，正极必须要对准电源的正极。
你可千万别弄反了，搞得电流找不到方向，那可就麻烦了。
2.2 负极然后，我们再说说负极。
负极嘛，听起来是不是有点神秘？其实它就是电流的“出”口。
简单来说，电流是从正极进来，从负极出去的。
负极的位置通常是在光敏二极管的另一头，标识可能没有那么明显，但咱们可以通过查找数据手册来搞清楚。
它就像个门，电流从这里溜出去，再去寻找下一个目的地，真是个忙碌的小家伙！3. 安装与应用3.1 如何安装说到安装，真的是一门艺术啊！首先，确保你的手干净，不要有油脂或污垢，这样才能保证接触良好。
把正极连接到电源的正极，负极接负极。
就像你要把一双鞋穿好，左脚在左，右脚在右，错了可就尴尬了！连接好之后，检查一遍，确保没有松动的地方，避免后续使用中出现问题。
3.2 实际应用贴片光敏二极管的应用真是广泛，比如在你的家居中，自动感应灯就可能用到了它！当夜幕降临，周围一片漆黑，光敏二极管感应到光线变暗，立刻开启灯光，照亮你回家的路，真是居家旅行的好帮手！再比如在数码相机中，它能帮助捕捉光线，让你的照片更加清晰美丽。
可以说，它是光与电的桥梁，默默为我们的生活增光添彩。
4. 小贴士最后，给大家一点小建议：在使用贴片光敏二极管时，尽量避免强光直射。
光敏二极管
光敏二极管(光电二极管)基础知识什么光敏二极管？光敏二极管工作原理光电二极管是将光信号变成电信号的半导体器件。
它的核心部分也是一个PN结，和普通二极管相比，在结构上不同的是，为了便于接受入射光照，PN结面积尽量做的大一些，电极面积尽量小些，而且PN结的结深很浅，一般小于1微米。
光电二极管（也称光敏二极管）是在反向电压作用之下工作的。
没有光照时，反向电流很小（一般小于0.1微安），称为暗电流。
当有光照时，携带能量的光子进入PN结后，把能量传给共价键上的束缚电子，使部分电子挣脱共价键，从而产生电子---空穴对，称为光生载流子。
它们在反向电压作用下参加漂移运动，使反向电流明显变大，光的强度越大，反向电流也越大。
这种特性称为“光电导”。
光电二极管在一般照度的光线照射下，所产生的电流叫光电流。
如果在外电路上接上负载，负载上就获得了电信号，而且这个电信号随着光的变化而相应变化。
光敏二极管特性曲线光电流---正电压特性短路电流---照度特性波长分布特性光敏二极管的特点应用时反向偏置连接没光照射，呈现极高阻值有光照射时，电阻减小可作光控关关光敏二极管的符号及接线图光敏二极管符号光敏二极管接线图光电二极管与光电三极管的联系与区别光电二极管、光电三极管是电子电路中广泛采用的光敏器件。
光电二极管和普通二极管一样具有一个PN结，不同之处是在光电二极管的外壳上有一个透明的窗口以接收光线照射，实现光电转换，在电路图中文字符号一般为VD。
光电三极管除具有光电转换的功能外，还具有放大功能，在电路图中文字符号一般为VT。
光电三极管因输入信号为光信号，所以通常只有集电极和发射极两个引脚线。
同光电二极管一样，光电三极管外壳也有一个透明窗口，以接收光线照射。
带放大光敏二极管
带放大光敏二极管
光敏二极管是一种采用PN结单向导电性能的结型光电器件，也叫光电二极管，能够将光信号变成电信号的探测器件。
一般常用的光敏二极管是ZCU型，属于全密封、金属外壳、顶部有玻璃窗口的类型，具有体积小、重量轻、使用寿命长、灵敏度高等特点。
光敏二极管常用于光信号放大电路，其基本电路由一只晶体三极管VTi与一只光敏二极管VD1等组成。
光敏二极管VD1接收光信号，并将其直接转换为电信号加到VT1的基极。
经处理后的信号从VTi集电极输出。
这样，输出电压U0就会随光照照度增加而减小。
为了保证入射光照度与输出电压U0保持线性关系，反向电压应大于SV（也就是VCC》5V）。
光敏二极管构成的光信号放大电路可扩展、组合成各种自动光控电路，适用于各种光控场合。
光敏二极管简介
光敏二极管原理简介（超毅）光敏二极管又称光电二极管，是一种光电转换器件，也就是说能把接收到的光的变化，转变成电流的变化。
目前使用最多的是Si（硅）光电二极管。
它有四种类型：PN结型，PIN结型，雪崩型和肖特基结型，主要用于自动控制、如光耦合、光电读出装置、红外线遥控装置、红外防盗、路灯的自动控制、过程控制、编码器、译码器等。
以下简介比较常用都是PIN结型光敏二极管，如下图：光敏二极管引脚的区分通常直接查看光敏二极管的引脚长短即可区分:引脚长的为正极(P极)，引脚短的为负极(N极)。
对于有色点或管键标识的管子，其靠近标识的一脚为正极，另一脚为负极。
在无光照射时，光敏二极管的伏安特性和普通二极管一样，此时的反向电流叫暗电流，一般在几微安到几百微安之间，其值随反向偏压的增大和环境温度的升高而增大。
在检测弱光电信号时，必须考虑用暗电流小的管子。
一般光敏二极管的工作方式为加反向电压或不加电压两种状态。
在有光照时，光敏二极管在一定的反偏电压范围内（UR≥5V），其反向电流将随光照强度（10-103Lux范围内）的增加而线性增加，这时的反向电流又叫光电流。
因此，对应一定的光照强度，光敏二极管相当于一个恒流源。
在有光照而无外加电压时，光敏二极管相当于一个光电池，输出电压P区为正，N区为负，随光照强度的改变，由于光电转换光敏二极管两极的输出电压也随着改变。
因此可用数显万用表的区别正负极，方法是将万用表置于Rx1k挡，用物体挡住管子的受光窗口，用红、黑表笔对调测出两次阻值，其阻值较大的一次测量(反向阻值)，红表笔所接的引脚为负极，黑表笔所接的引脚为正极。
光敏二极管有一定光谱响应范围，并对某波长的光有最高的响应灵敏度（峰值波长）。
光敏二极管对于照射光线的响应程度是不一样的，它某一范围内的光谱有着最强烈的响应，而对另外一些光波则响应不佳，主要表现为反向电流的大小不一。
因此，要想获取最大的光电流，应选择光谱响应特性符合待测光谱的光敏二极管，同时加大照度和调整入射的角度。
常见光敏二极管
常见光敏二极管
常见的光敏二极管（photodiode）主要包括以下几种：
1. PIN光敏二极管（PIN Photodiode）：PIN光敏二极管是一种高性能的光敏器件，具有高灵敏度、低噪声、低失真等优点。
它的主要特点是在反向偏置时具有高反向电流，在正向偏置时具有低电流和高响应度。
2. APD光敏二极管（Avalanche Photodiode）：APD光敏二极管是一种特殊的光敏二极管，具有高灵敏度和高速响应的特点。
它的工作原理是在光的作用下，电子和空穴会发生复合，从而形成一个电子和空穴对，使得电流大大增加，形成所谓的雪崩效应。
3. Si光敏二极管（Silicon Photodiode）：Si光敏二极管是一种常用的光敏二极管，主要用于光谱分析、光电探测和光电转换等领域。
它的主要特点是稳定性好、响应速度快、价格便宜等。
4. GaAs光敏二极管（Gallium Arsenide Photodiode）：GaAs 光敏二极管是一种高性能的光敏器件，具有高灵敏度、低噪声、低失真等优点。
它的主要特点是响应速度快，适用于高速光通信和光存储等领域。
5. InGaAs光敏二极管（Indium Gallium Arsenide Photodiode）：InGaAs光敏二极管是一种高灵敏度的光敏器件，
具有高响应度和低噪声等优点。
它的主要特点是适用于长波长光信号的检测，如光纤通信中的信号传输等。
这些光敏二极管在不同的应用领域中具有不同的优缺点，需要根据具体的应用需求选择合适的光敏二极管。
光敏二极管正负
光敏二极管正负1. 光敏二极管的基本概念和原理光敏二极管（Photodiode）是一种能够将光信号转化为电信号的光电转换器件。
它是一种半导体二极管，通过在PN结上加反向电压，当光照射到PN结时，会产生光生载流子，从而改变PN结上的电流。
2. 光敏二极管的结构和工作原理2.1 结构光敏二极管通常由P型半导体和N型半导体构成。
P型区域富含空穴，N型区域富含电子。
这两个区域形成了PN结。
PN结两侧分别连接正向和反向电压。
2.2 工作原理当没有光照射到光敏二极管时，由于反向偏置电压的存在，PN结处形成一个耗尽层（depletion region），其中没有可移动的载流子。
因此，在这种情况下，几乎没有电流通过。
当有光照射到光敏二极管时，光子能量被吸收，并激发了PN结中的价带中的电子跃迁到导带中，形成电子-空穴对。
这些载流子被反向电场分离，电子向N区移动，空穴向P区移动，从而产生电流。
光强越大，产生的载流子越多，电流也就越大。
3. 光敏二极管的正负极性3.1 正极性光敏二极管正极连接在P型半导体一侧（阳极），负极连接在N型半导体一侧（阴极）。
当光敏二极管处于正向偏置时，即正极连接到P型半导体一侧时，PN结上会形成一个较大的耗尽层。
此时，在光照射下产生的载流子更容易通过耗尽层进入外部电路。
3.2 负极性光敏二极管负极连接在P型半导体一侧（阳极），正极连接在N型半导体一侧（阴极）。
当光敏二极管处于反向偏置时，即负极连接到P型半导体一侧时，PN结上的耗尽层会减小。
此时，在光照射下产生的载流子很难通过耗尽层进入外部电路。
4. 光敏二极管的应用4.1 光电控制光敏二极管可以用于光电控制，例如光敏开关、光敏触发器等。
当有光照射到光敏二极管时，其产生的电流可以被用来触发其他电路或设备的开关。
4.2 光强测量由于光敏二极管对光强具有灵敏度，因此可以将其用作光强测量的传感器。
通过测量光敏二极管产生的电流大小，可以间接地得知环境中的光强。
光敏二极管工作电路
光敏二极管工作电路
光敏二极管（Photodiode），也叫光电二极管，是一种可将可见光、红外线和紫外线等光辐射转换成电信号的电器元件。
它在工业、军事、医学、交通安全等领域都有着广泛的应用。
光敏二极管的工作原理就是利用光电效应将入射光转换成电能，进而产生电流或电压。
光敏二极管的工作电路主要有两种类型：X型工作电路和O型工作电路。
X型工作电路：
X型工作电路（也叫双向工作电路）采用两个光敏二极管并联组成一个电路，受光强度的影响，两个二极管的电流大小互相影响。
当二极管1受光强度增强时，它的电流增加，导致二极管2的电流减小，这样在负载RL两端就会产生一个正的输出电压。
当二极管2受光强度增强时，它的电流增加，导致二极管1的电流减小，这样在负载RL两端就会产生一个负的输出电压。
O型工作电路（也叫单向工作电路）只需要一个光敏二极管。
光敏二极管的一端接在直流电源VCC上，另一端接在电阻R1上，同时通过电容C1与地相连。
当光敏二极管接受光线时，它的电阻值就会发生变化，从而导致电路中的电流值发生变化。
电容C1的作用是滤掉直流分量，只留下变化的交流分量，这样在负载RL两端就会产生一个交流的输出电压。
以上就是光敏二极管的工作电路介绍。
在实际应用中，我们可以根据具体需求选择适合的工作电路，并对电路参数进行合理设置，以达到最佳的工作效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光敏二极管介绍
名词解释：
光敏二极管又叫光电二极管。
光敏二极管也是由一个PN结组成的半导体器件，也具有单向导电特性。
它在电路中的符号是：
光敏二极管的重要特性就是把光能转换成电能。
在没有光照时，光敏二极管的反向电阻很大，反向电流很微弱，称为暗电流。
当有光照时，光子打在pn结附近，于是在pn结附近产生电子-空穴对，它们在pn结内部电场作用下作定向运动，形成光电流。
光照越强，光电流越大。
光的变化引起光电二极管电流变化，这就可以把光信号转换成电信号，成为光电传感器件。
光敏二极管在应用电路中的两种工作状态：
1、光敏二极管施加有外部反向电压
当光敏二极管加上反向电压时，管子中的反向电流随着光照强度的改变而改变，光照强度越大，反向电流越大，大多数都工作在这种状态。
2、光敏二极管不施加外部工作电压
光敏二极管上不加电压，利用P-N结在受光照时产生正向电压的原理，把它用作微型光电池。
这种工作状态，通常用作光电检测器。
光敏二极管检测方法：
①电阻测量法
用万用表1k挡。
光电二极管正向电阻约10kΩ左右。
在无光照情况下，反向电阻为∞时，这管子是好的(反向电阻不是∞时说明漏电流大)；有光照时，反向电阻随光照强度增加而减小，阻值可达到几kΩ或1kΩ以下，则管子是好的；若反向电阻都是∞或为零，则管子是坏的。
②电压测量法
用万用表1V档。
用红表笔接光电二极管“+”极，黑表笔接“—”极，在光照下，其电压与光照强度成比例，一般可达0．2—0．4V。
③短路电流测量法
用万用表50μA档。
用红表笔接光电二极管“+”极，黑表笔接“—”极，在白炽灯下(不能用日光灯)，随着光照增强，其电流增加是好的，短路电流可达数十至数百μA。
光敏二极管的主要特性参数
本文介绍光敏二极管的主要特性参数：如最高反向工作电压V RM、暗电流I D、光电流I L等。
1、最高反向工作电压V RM:是指光敏二极管在无光照的条件下，反向漏电流不大于0.1μA时所能承受的最高反向电压值
2、暗电流I D: 是指光敏二极管在无光照及最高反向工作电压条件下的漏电流暗电流越小，光敏二极管的性能越稳定，检测弱无的能力越强。
3、光电流I L : 是指光敏二极管在受到一定光照时，在最高反向工作电压下产生的电流其测量的一般条件是: 2856K 钨丝光源，照度为l000lx。
4、光电灵敏度Sn：它是反映光敏二极管对光敏感程度的一个参数，用在每微瓦的入射光能量下所产生的光电流来表示，单位为μA/μW。
5、响应时间Tτ: 光敏二极管将光信号转化为电信号所需要的时间。
响应时间越短，说明光敏二极管的工作频率越高。
6、正向压降V F: 是指光敏二极管中通过一定的正向电流时，它两端产生的压降。
7、结电容C j: 指光敏二极管PN的电容。
C j是影响光电响应速度的主要因素结面积越小，结电容Cj也就越小，则工作频率越高
8、光谱范围和峰值波长:不同材料制作的光敏二极管有着不同的光谱特性，它反映了光敏二极管对不同波伏的光反应的灵敏度是不同的把光敏二极管反应最灵敏的波长，叫做该光敏二极管的峰值波长。
图中给出了硅和锗光敏二极管的光谱特性曲线。
国产的光敏二极管中最常用的有2CU型、2DU型、HPD型。
进口的有夏普SPD型、SBC型、BS型、PD 型等。
表1、表2、表3是部分国产光敏二极管主要参数。
表4是部分国外产光敏二极管的主要参数。
表1部分2CU型光敏二极管主要参数
表2部分2CU79、2CU80 光敏二极管主要参数
表3部分2DU 型光敏二极管主要参数
表4部分国外产光敏二极管主要参数
光敏二极管的种类很多，而且参数相差较大，选用时要根据电路的要求。
首先确定好选用什么类别的，再确定什么型号的，最后再从同型号中选用参数满足电路要求2DU硅光敏二极管的引脚有三个，即前极、后极和环极。
它们的接线方式及应用参考电路如图所示。
的光敏二极管。
