变压器空载运行
电机学变压器的运行原理(空载、负载、数学模型)
第8章 变压器
28
2、T型等效电路 T型等效电路的形成过程，见下图。
I&1 R1
X 1
R2
I&0
Rm
U&1
E&2 E&1E&2 E&1
E&2
Xm
X 2 I&2
U&2
Z L
T型等效电路的形成过程
第8章 变压器
29
Γ型等效电路
对于电力变压器，一般 I1NZ1＜0.08U1N，且 I1NZ1 与 -E1是相量相加，因此可将励磁支路前移与电源并 联，得到Γ型等效电路。
1、空载电流的波形
电网电压为正弦波，铁 心中主磁通亦为正弦波。若 铁心不饱和（Bm < 1.3T）， 空载电流 i0 也是正弦波。
电力变压器，Bm= 1.4T ～1.73T，铁心都是饱和的 。其励磁电流呈尖顶波，除 基波外，还有较强的三次谐 波和其它高次谐波。
第8章 变压器
11
2、空载电流与主磁通的相量关系
问题：一般电力变压器 的变比 k 较大，一、二 次侧的电压、电流差别
很大，计算不便，画相
量图更加困难。因此，
下面介绍分析变压器的 一个重要方法——等效 电路、折算。
第8章 变压器
19
四、绕组归算(折算)及数学模型
所谓把二次侧折算到一次侧，就是用一个匝数为N1 的等效绕组，去替代变压器匝数为N2二次侧绕组，折 算后的变压器变比 N1/ N1=1 。
第8章 变压器
30
4、简化等效电路和相量图
对于电力变压器，由于 I0＜0.03I1N，故在分析变压器满载及负 载电流较大时，可以近似地认为 I0＝0，将励磁支路断开,等效电 路进一步简化成一个串联阻抗，如图所示。
变压器空载运行
变压器工作环境的影响
05
变压器空载运行的改善措施
使用具有高导磁性能的硅钢片、非晶合金等材料，可降低铁损和激磁电流。
高导磁材料
选用低损耗的绝缘材料和散热材料，如云母、聚酯薄膜等，可减小变压器运行时的发热和能量损耗。
低损耗材料
采用高性能的材料
减小外接电阻
减小变压器外部的连接电阻，如降低导线电阻、接触电阻等，可有效降低变压器的能耗。
指变压器在额定电压下，无负载时的电流，单位为安培（A）。
额定容量
指变压器在额定电压和电流下的输出能力，单位为伏安（VA）或千伏安（kVA）。
空载损耗
指变压器在额定电压下，无负载时的铁芯损耗和原线圈铜损之和，单位为瓦时（Wh）或瓦时（kWh）。
某型号变压器的空载运行性能分析
VS
变压器的铁芯结构有叠片式和卷铁芯式两种。叠片式的铁芯由硅钢片叠成，具有较低的空载损耗和噪声，适用于一般用途的变压器。卷铁芯式的铁芯由硅钢带卷成，具有更高的磁通密度和效率，适用于高电压、大容量和低噪声的变压器。
优化磁路设计
通过优化变压器的磁路设计，可提高变压器的负载能力，减小空载时的能耗。
优化变压器的结构
真空干燥浸漆
采用真空干燥浸漆工艺，可提高变压器的整体绝缘性能和机械强度。
激光焊接
使用激光焊接技术，可提高变压器内部的密封性和连接可靠性，降低故障率。
采用先进的制造工艺
06
变压器空载运行实例分析
空载电流
01
02
03
温度
变压器的环境温度过高或过低都会对变压器的运行性能产生影响。温度过高会导致变压器效率下降，从而增加空载损耗；温度过低会使变压器的机械强度和电气性能下降，从而影响变压器的正常运行。
变压器空载运行
06
变压器空载运行的未来发展
提高变压器的效率
优化变压器设计
通过改进变压器结构设计、选择更优质的材料和采用先进的 制造工艺，减少变压器的损耗和提升其效率。
高效变压器产品的研发
研发出更高效、更节能的变压器，以满足电力传输和分配的 更高要求。
提高变压器的可靠性
增强变压器保护措施
通过增加变压器保护装置，如过载保护、短路保护和过电压保护等，提高变 压器的运行可靠性。
02
变压器空载运行与负载运行
变压器空载运行与负载运行的比较
空载运行指变压器二次侧开路，一次侧通过励磁电流维持 磁场，不向外部输送功率；负载运行指变压器二次侧有负 载，通过传输电能向外部输送功率。
空载运行时，变压器铁损（铁芯涡流损耗和磁滞损耗）和 铜损（线圈电阻损耗）为主要损耗；负载运行时，变压器 传输的功率和铜损为主要损耗。
05
变压器空载运行的安全措施
安装和操作安全要求
确保变压器安装牢固、可靠，避免出现晃动或 位移。
在操作过程中，应穿戴适当的个人防护装备， 如绝缘手套ቤተ መጻሕፍቲ ባይዱ护目镜。
保持操作现场整洁，避免杂物和人员走动，以 免影响操作安全。
维护和检修安全要求
制定详细的维护和检修计划，并按照计划进行实施 。
在维护和检修前，必须了解变压器的结构和工作原 理，并遵循相关的安全规定。
绝缘电阻异常处理
如果测量结果异常，需要进一步检查变压器的内部结构和绕组情况，确定故 障位置并进行维修或更换。
听变压器的声响
正常声响的判断
正常运行中的变压器会发出嗡嗡声，这是由于磁场作用在铁芯和绕组上产生的振 动所引起的。如果变压器的声响过大或者存在其他异常声响，可能是故障的征兆 。
变压器的空载运行
导致绝缘损坏和设备故障。
未来发展趋势预测
第一季度
第二季度
第三季度
第四季度
高效节能技术
随着能源短缺和环保意 识的提高，高效节能技 术将成为变压器空载运 行领域的重要发展方向 。例如，采用非晶合金 铁芯、优化线圈设计等 ，以降低空载损耗。
智能化监控与管理
借助物联网、大数据等 先进技术，实现对变压 器空载运行的实时监控 与智能管理。通过数据 分析，及时发现潜在问 题并采取相应的优化措
变压器的空载运行
汇报人：XX
contents
目录
• 变压器基本原理与结构 • 空载运行特性分析 • 空载运行对变压器影响 • 空载运行优化措施探讨 • 实验研究及案例分析 • 总结与展望
01
变压器基本原理与结
变压器的工作原理基于电磁感应，当 原边绕组施加交流电压时，会在铁芯 中产生交变磁通，从而在副边绕组中 感应出电动势。
电压变换原理
电流变换原理
根据磁动势平衡原理，原、副边电流 与匝数成反比，从而实现电流的变换 。
通过改变原、副边绕组的匝数比，可 以实现电压的升高或降低。
变压器主要结构组成
01
02
03
04
铁芯
铁芯是变压器的磁路部分，一 般采用硅钢片叠装而成，以减
少涡流和磁滞损耗。
绕组
绕组是变压器的电路部分，由 原边绕组和副边绕组组成，一 般采用绝缘铜线或铝线绕制。
空载电压波形畸变现象
波形畸变原因
变压器空载运行时，由于铁芯的非线 性磁化特性，使得磁通与励磁电流之 间呈现非线性关系，从而导致空载电 压波形发生畸变。
波形畸变影响
空载电压波形畸变会使得电压波形中 的谐波成分增加，对电网和用电设备 产生不良影响，如增加电网的谐波污 染、降低用电设备的运行效率等。
变压器的空载运行特性介绍

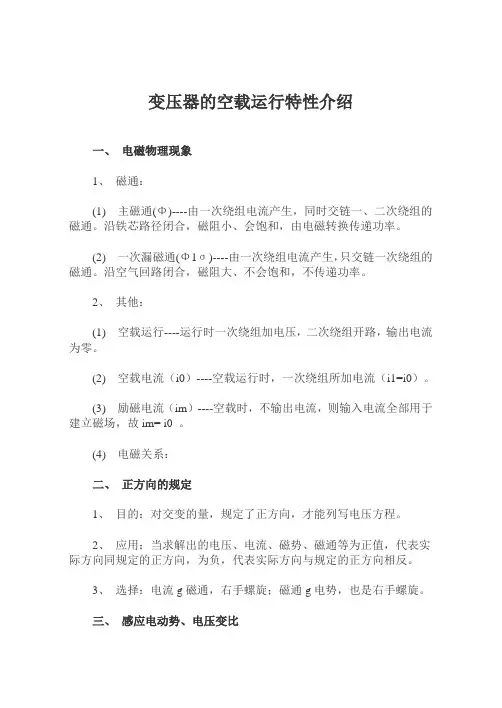

变压器的空载运行特性介绍一、电磁物理现象1、磁通：(1) 主磁通(Φ)----由一次绕组电流产生，同时交链一、二次绕组的磁通。
