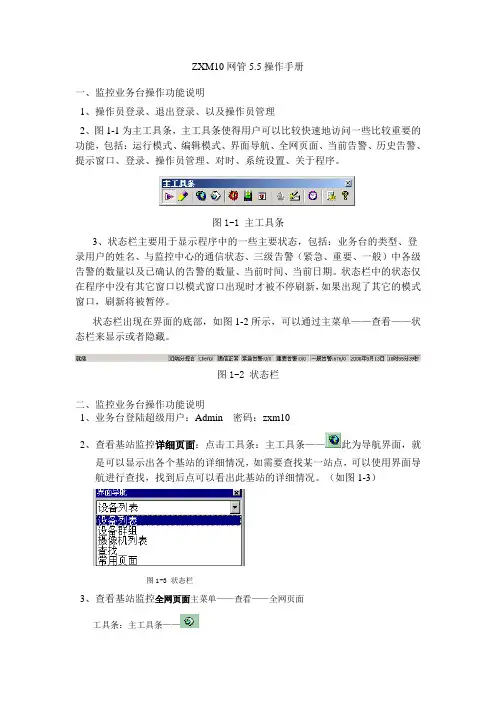

中兴动环网管5.5操作手册
ZXM10网管5.5操作手册一、监控业务台操作功能说明1、操作员登录、退出登录、以及操作员管理2、图1-1为主工具条，主工具条使得用户可以比较快速地访问一些比较重要的功能，包括：运行模式、编辑模式、界面导航、全网页面、当前告警、历史告警、提示窗口、登录、操作员管理、对时、系统设置、关于程序。
图1-1 主工具条3、状态栏主要用于显示程序中的一些主要状态，包括：业务台的类型、登录用户的姓名、与监控中心的通信状态、三级告警（紧急、重要、一般）中各级告警的数量以及已确认的告警的数量、当前时间、当前日期。
状态栏中的状态仅在程序中没有其它窗口以模式窗口出现时才被不停刷新，如果出现了其它的模式窗口，刷新将被暂停。
状态栏出现在界面的底部，如图1-2所示，可以通过主菜单——查看——状态栏来显示或者隐藏。
图1-2 状态栏二、监控业务台操作功能说明1、业务台登陆超级用户：Admin 密码：zxm102、查看基站监控详细页面：点击工具条：主工具条——此为导航界面，就是可以显示出各个基站的详细情况，如需要查找某一站点，可以使用界面导航进行查找，找到后点可以看出此基站的详细情况。
（如图1-3）图1-3 状态栏3、查看基站监控全网页面主菜单——查看——全网页面工具条：主工具条——功能：用户可通过菜单和快捷键直接打开系统定义的全网页面。
如果当前全网页面已经被打开，系统会将该页面切换到最前面。
全网页面在运行状态下一旦打开将无法关闭。
全网页面在设计模式下可以正常关闭。
4、查看基站监控告警页面：点击工具条：主工具条——，出现下面的提示，一般告警、重要告警、紧急告警、门磁告警、监控中断告警等等，如需要查询市电停电告警，就可以点击市电停电告警；如需要对市电停电进行保存，鼠标移至实时告警视图上点击右键就可以以Excel工作表的格式进行保存。
监控中断的基站也是如此操作。
5、查看基站监控中断告警页面：点击工具条：主工具条可以参照第2条，点击设备列表可以显示全部的基站资料，监控中断的基站如下图所示：要统计基站监控中断可以根据上面的图标进行统计。
EMERSON动环监控操作手册
EMERSON动环FSU操作手册一、设置TCP/IPv41、打开控制面板——进入网络和共享中心——更改适配器设置——本地连接（以太网）——右键属性（这是其中一种方法）——双击“TCP/IPv4”——修改TCP/IPv4（如图所示）图一右键属性图二双击TCP/IPv4图三修改TCP/IPv42、输入网址“192.168.100.100”，登陆账号user，密码emerson图一登陆页面二、系统页面介绍2.1实时监控图二事件图三控制2.1.2实时监控——智能设备——gps（基本功能一样）2.1.3实时监控——智能设备——开关电源（基本功能一样）图一信息2.2实时监控——IP视频图一ip视频2.2.1实时监控——IP视频——登陆摄像头（账户admin 密码 Enp12345）图二登陆页面2.2.2实时监控——IP视频——登陆摄像头——配置（如果想要摄像头能够回放，抓图）——高级设置——存储——录像计划——启用录像计划——编辑图二配置录像计划（最后保存）图三录像（紧接着图二）图4抓图图五抓图编辑（end）2.3配置——站点配置（主要为更换设备操作，维护不用管此步骤）图一配置——站点配置2.3.1导入数据○1登陆铁塔平台（http://180.153.49.130:9000/baf/jsp/uiframe/frame.xhtml）——导航菜单，资源管理——站址管理——查询图一查询图二导出编码○2直接导入编码（End）2.3.2关于处理协议不匹配问题的操作或更换FSU后配置文件操作步骤注：开关电源跟换协议步骤是一样的，按从上到下的顺序依次选择填写2.4铁塔——L2TP VPN（这个要记住，今后换设备后，只有填写了这个才能上线）注：远程连接所用到vpn就是这个180.153.49.167180.153.49.1702.4.1铁塔——无线状态其他没有涉及的页面问不常用的，如有兴趣可自行探索，系统介绍到此为止，如有误笔，还请斧正作者万杰11。
动环监控软件操作手册
深圳市通讯威科技有限公司EP-MEVP SYSTEM动力环境集中监控系统安装使用说明书版本目录第一章软件的安装、卸载、升级软件安装对计算机的配置要求CPU 主频或以上内存最低要求256MB [推荐 512MB]硬盘系统驱动器上需要 100MB以上的可用空间显示 Super VGA (1024x768) 或更高分辨率的显示器（颜色设置为 256 色或更高）鼠标 Microsoft 鼠标或兼容的指点设备操作系统：Windows 2000Windows XPWindows 7 (管理员权限)Microsoft Windows Server 2003Microsoft Windows Server 2008软件的安装首先将光盘放入光驱，执行光盘目录【安装软件】里面的，系统会弹出安装界面（如下图）注意： Framework 软件包和中文语言包，是必需安装的。
如果不安装 .NET软件包，程序将无法正常运行。
如果您的系统已经安装过语言包，系统会自动跳到下一安装环节,进行软件的安装。
单击【接受】系统将自动安装组件以及动环监控系统软件。
如下图：组件和中文语言包安装完成后会弹出如下界面安装动环监控系统软件。
【如下图】单击【下一步】选择你所要软件安装的目录【下一步】一般软件默认安装路径为C:\Program Files\综合机房动力环境监控系统\点击【磁盘开销】可以了解软件所安装目录的磁盘空间大小，如果选择的空间不够安装软件请选择其它目录安装，选择目录后点击【确定】。
点击【任何人】或者【只有我】，如果使用本电脑的任何人都可以使用此软件的话请选择【任何人】单击【下一步】安装中选择安装动环监控模块，如下图单击安装完成后，点击【关闭】即可。
桌面将自动增加快捷方式。
软件的卸载首先，打开 [我的电脑] \ [控制面板] 双击 [添加和删除程序]在[目前安装的程序]栏中找到动环监控系统软件,选中然后按[更改/删除]按钮。
单击【删除】可直接卸载动环监控系统软件。
艾默生动环监控高级培训软件篇1数据流程
告警 数据
实时 数据
控制
实
报到超时间隔内未报到
时
不断读
监
控
进行端局监控时读取
台
切换端局监控或设备控制
队列
采集信号值符合存储条件
每天统计数据
历史
数据
报表、查询时读取
业 台
管 理
台 服务器
3、系统流程
非 智
蓄电池
能 设
环境
备 低配
传感器 变送器
IDU-BAT IDU-IO
智能 智 设备 能 设 门禁 备 控制
器
I DU
监控
服 务
主机 器
实时 监控台
业务 管理台
管理 员工具
数据 管理台
控制
告 、 报到
、
历 史 、
警
、
历
实
史
时
、
实
时
服务器
警
控制
告
、
报到
2#监 控主机
P295页
报到
信
息
控、Biblioteka 、 制报到控制 、
告 警 、
到 报
、 息 信
报实
历史数据 抄表命令
到时
告
警
、
实
时
主实时 监控台
业务 管理台
备用实 时监控台
每隔若干秒报到
每隔若干秒报到
报到
不断读取
信息
信号值符合告警条件
监 控 当实时监控台监控本端局时 主 机
数据流程
１、有关三级结构
如果系统为３级结构，在设置实时监控台时，网络结 构选择“３级结构”；若此实时监控台位于三级结构 的一级中心，中心标志选中“SC（三级监控中心） ”，此时数据源设置中增加了远程数据源的设置，并 注意工作站的编号不同
动环监控软件操作手册
深圳市通讯威科技有限公司EP-MEVP SYSTEM动力环境集中监控系统安装使用说明书版本 2.0目录第一章软件的安装卸载升级 (4)1.1软件安装对计算机的配置要求 (4)1.2软件的安装 (4)1.3软件的卸载 (11)1.4软件的升级 (12)第二章软件的基本操作 (13)2.1登录和进入软件操作界面 (13)2.2添加/设置/修改/删除硬件设备以及参数设置 (14)2.2.1添加/设置控制器、采集器参数 (14)2.2.2修改/删除硬件设备 (25)2.3监控设置及记录查询 (29)2.3.1报警方式定义 (29)2.3.2语音电话报警 (33)2.3.3短信报警 (34)2.3.4监控实时记录 (37)2.3.5监控报警记录 (38)2.3.6温湿度数据记录 (39)2.3.7 UPS监控数据记录 (39)2.3.8 电话短信报警数据记录 (40)2.3.9 空调监控数据记录 (41)2.4如何添加/修改/删除电子地图 (42)2.4.1 添加电子地图 (42)2.4.2 修改电子地图 (46)2.4.3 删除电子地图 (47)2.5如何在电子地图中添加/修改/删除监控点 (48)2.5.1 添加监控点 (48)2.5.2 修改监控点 (50)2.5.3 删除监控点 (51)2.5.4 添加地图连接 (52)2.6电子地图中的报警和复位 (54)2.7如何增加系统用户信息和授权 (54)2.8如何注册系统 (57)2.9数据库维护 (59)第三章WEB查询服务 (61)3.1：软件安装对计算机的配置要求 (61)3.2：安装W EB查询服务： (61)3.3：配置W EB查询服务： (63)3.4：登录和使用W EB查询服务： (64)第一章软件的安装、卸载、升级1.1软件安装对计算机的配置要求CPU 主频1.6GHz 或以上内存最低要求256MB [推荐512MB]硬盘系统驱动器上需要100MB以上的可用空间显示Super VGA (1024x768) 或更高分辨率的显示器（颜色设置为256 色或更高）鼠标Microsoft 鼠标或兼容的指点设备操作系统：Windows 2000Windows XPWindows 7 (管理员权限)Microsoft Windows Server 2003Microsoft Windows Server 20081.2软件的安装首先将光盘放入光驱，执行光盘目录【安装软件】里面的，系统会弹出安装界面（如下图）注意： Framework 软件包和中文语言包，是必需安装的。
动环监控技术手册(用户版2_0)
技术手册
合肥佳讯数码科技有限公司 二零零六年二月
PDF 文件使用 "pdfFactory Pro" 试用版本创建
工程安装规范
一、基站机房安全管理要求
1、工程人员必须遵守机房管理的有关制度和规定要求，服从移动公司的管 理，否则造成不良后果由相关人员承担；
2、工程人员在进入机房时，要首先了解机房设备的运行情况，发现设备运 行存在异常情况时，应向移动公司的相关管理人员通报；
3、工程人员在机房内要文明施工，在施工过程中，不得随意碰触在运行设 备，要确保施工工作不影响在网设备的运行；
4、如因施工的操作不当造成在网运行设备中断，应立即向移动公司的相关 管理人员通报，要求其给予支持、帮助，未经移动公司管理人员许可，不得对在 网运行的设备进行任何操作；
2、在维修中必须按规范要求施工，确保用户设备的正常使用，不许随意打开用 户的机房设备，以及不许随意拉扯用户的各类线缆和光纤等；
洲际智能开关电源
序号 1 2 3
JS24C 设备开关电源接口（公头） 智能开关电源（DB9 母头）
DB9--2 （RXD）
3
DB9--3 （TXD）
2
DB9--5 （GND）
5
三芯电缆线色 红色 蓝色 黑色
爱默生智能开关电源
序号 1 2 3
JS24C 设备开关电源接口（公头） 智能开关电源（DB9 母头）
动力源智能开关电源
序号 1 2 3
JS24C 设备开关电源接口（公头） DB9--2 （RXD） DB9--3 （TXD） DB9--5 （GND）
智能开关电源（DB9 母头） 3 2 5
三芯电缆线色 红色 蓝色 黑色
动环动力监测系统手册
PESM2000I动力设备及环境集中监控仪（V1.O版）用户手册长沙市业通达监控技术有限公司YESTUNED SUPERVISION TECHNOLOGY CO.,LTD.概述PESM2000I动力设备及环境集中监控仪是一种简易型的监控设备。
它集数据采集、部分电量变送于一体，外围配置少量设备就能监测通信站点内设备之重要参数。
适用于监控中小型站点的动力设备及环境。
除作为动力与环境监控系统的监控仪使用外，还可作为数据采集器应用于其它系统。
监控仪提供RS232通讯接口，可以通过PSTN、2M（DDN）网络与远端监控中心相连，接受其对PESM2000I动力设备及环境集中监控仪的遥信、遥测、遥控命令，满足无人值守的要求。
也可与本地的计算机相连，实现本地的集中监控。
目录第一章功能 (3)第二章技术指标 (5)第三章结构 (7)第四章安装及接线 (9)第五章参数设置与下载 (18)第六章显示与操作 (26)第七章故障分析与措施 (30)第八章日常维护与贮运 (31)附图 (32)第一章功能1.1监控功能☆监测模块局、基站、中继站等中小型站点的动力设备部分参数；☆监测模块局、基站、中继站等中小型站点动力设备机房的环境；☆通过协议转换器，可对模块局、基站、中继站等中小型站点智能设备进行部分数据的监测。
1.2告警功能☆根据告警条件，判断监控参数是否有告警触发；☆有告警发生时，蜂鸣器鸣叫，主动上报告警信息；☆按任意键或者3分钟内无按键动作，告警声音被屏蔽。
1.3配置功能☆通过RS232接口，可下载、配置监控仪的参数；☆配置模拟量参数的上限、下限、是否开放告警；☆配置开关量参数是否开放告警；☆配置通讯接口的通讯速率、通讯口号、电话号码；☆配置智能设备的智能设备数、间隔量、包长等数据；☆配置系统的日期、时钟、地址；☆配置控制继电器的控制方式（电平、脉冲）；☆配置告警信号与告警输出通道的关系。
1.4管理功能☆数据存储：存储统计数据、告警信息和开关量状态变化等。
动环监控技术手册(用户版2_0)汇总讲解
PDF 文件使用 "pdfFactory Pro" 试用版本创建
水浸传感器
序号 1 2 JS24C 采集器输入 DB25---5 DB25--15（公共端） 水浸传感器 A B 二芯电缆线色 红色 蓝色
门磁传感器
序号 1 2 JS24C 采集器输入 DB25--6 DB25--16（公共端） 门磁传感器 A B 二芯电缆线色 红色 蓝色
移动基站动环监控工程安装
技术手册
合肥佳讯数码科技有限公司 二零零六年二月
PDF 文件使用 "pdfFactory Pro" 试用版本创建
工程安装规范
一、基站机房安全管理要求
1、工程人员必须遵守机房管理的有关制度和规定要求，服从移动公司的管 理，否则造成不良后果由相关人员承担； 2、工程人员在进入机房时，要首先了解机房设备的运行情况，发现设备运 行存在异常情况时，应向移动公司的相关管理人员通报； 3、工程人员在机房内要文明施工，在施工过程中，不得随意碰触在运行设 备，要确保施工工作不影响在网设备的运行； 4、如因施工的操作不当造成在网运行设备中断，应立即向移动公司的相关 管理人员通报，要求其给予支持、帮助，未经移动公司管理人员许可，不得对在 网运行的设备进行任何操作； 5、工程人员在机房内严禁抽烟和动用明火，确需动用明火应向移动公司管 理人员申请，得到许可后方可实施； 6、工程人员在施工完毕后，应对机房进行认真清理和清洁，以保证机房的 整洁、卫生； 7、工程人员在撤离机房前，应确保门窗处于安全的关闭状态。
PDF 文件使用 "pdfFactory Pro" 试用版本创建
JS-24C 设备接线
一、 与干节点连接线序表：
OUTPUT 告警输出线序表
艾默生动环监控设备配置数据以及批量配置包下载操作指导
【文档主题】设备配置数据以及批量配置包下载操作指导【文档作者】【修改时间】2013-7-26【文档内容】设备数据以及批量配置包下载一、下载前准备：要点：下载之前，请确认1）R DU—A的IP地址已经设置为收信任站点设置方式：启动IE浏览器，点击工具—>Internet选项，点击安全页签中的可信任站点图标，点击站点按钮，在弹出菜单中将RDU—A的IP地址输入,去掉“对该区域中的所有站点要求服务器验证HTTPS”勾选，点击添加按钮,如下图所示.2）启动“文件下载”功能启动IE浏览器，点击工具—〉Internet选项,点击安全页签中的可信任站点图标,点击“自定义级别”，请确认启用如下受信任站点的安全选项：“文件下载”确认设为启用；“文件下载的自动提示”设为启用；二、设备数据配置表下载方法：1、下载设备数据:数据管理->设备数据->下载设备信息下载的文件，其后缀名为.CSV的文件，可以通过Excel打开三、下载批量配置：配置管理—>批量配置->“从RDU—A下载文件到本地计算中" 配置文件：COM口配置，温湿度名称等系统文件：与用户有关的配置,如用户的联系方式，告警方式等.勾选即可从RDU—A上下载,点击确认，系统会弹出正在下载的提示框，数分钟后，才会弹出路径选择：下载“配置文件"时间约需要2分钟,下载“系统文件”约需要30秒.下载出来的文件如下：rdu_cfg.iru为“配置文件”，rdu_sys。
iru为“系统文件"出错指导：1.下载过程中，已经正在下载文件的提示(如下图所示），提示结束后有一个窗口闪现了一下就消失了,之后web界面恢复到了操作前的状态，没有任何提示信息,下载文件没有成功原因：未启动文件下载，请按照上文的启动“文件下载"功能进行操作。
SCT用户操作手册---V3.05.19讲解
文档密级：普通文档状态：[ ] 草案 [ ]正式发布 [√ ]正在修订变更履历目录1.编写目的 (4)1.1 模块定义 (4)1.2 模块介绍 (4)1.2.1 SCT（系统配置终端） (4)2.系统的安装 (4)2.1 运行环境 (4)2.1.1 硬件 (4)2.1.2 支持软件 (5)2.2 SCT(系统配置)功能 (5)2.2.1 SCT-FT-001 窗体布局简介 (6)2.2.2 SCT-FT-002 修改密码功能 (9)2.2.3 SCT-FT-003 系统配置功能 (10)2.2.4 SCT-FT-004 指令跟踪功能 (14)2.2.5 SCT-FT-005 对象管理功能 (15)2.2.6 SCT-FT-006 资源工程状态 (17)2.2.7 SCT-FT-007 角色管理功能 (18)2.2.8 SCT-FT-008 用户权限配置功能 (20)2.2.9 SCT-FT-009 RPT权限管理功能 (22)2.2.10 SCT-FT-010 ANT权限管理功能 (23)2.2.11 SCT-FT-011 批量配置测点状态 (25)2.2.12 SCT-FT-012 ANT对象集合配置 (27)2.2.13 SCT-FT-013 门禁短信对象集 (28)2.2.14 SCT-FT-014 对象集合管理 (32)2.2.15 SCT-FT-015 事件联动 (37)2.2.16 SCT-FT-016 数据同步 (40)2.2.17 SCT-FT-017 告警过滤设置 (41)2.2.18 SCT-FT-018 视频信息设置 (44)2.2.19 SCT-FT-019 授权开门名单配置 (44)2.2.20 SCT-FT-020 帮助 (46)2.2.21 SCT-FT-021 退出 (47)1.编写目的通过本手册的制定，来帮助公司新进员工和通信运营商的维护人员，能够快速的掌握运用、了解熟悉动环监控系统中的BCT（基库配置模块）和SCT（系统配置模块）。
动环监控系统教材V40
THANKS
感谢观看
数据采集器
接收传感器发送的数据，进行初步处理和转换，然后通过通信接口将 数据发送给数据处理服务器。
数据处理服务器
对接收到的数据进行解析、存储和分析处理，提取有用信息并生成报 警事件。
监控中心
提供人机交互界面，展示实时监测数据和报警信息，支持远程控制和 配置管理功能。
软件模块划分
数据采集模块
负责从传感器和数据采 集器中接收数据，并进 行格式转换和预处理。
动环监控系统教材V40
目录
• 系统概述与目标 • 系统架构与组成 • 数据采集与传输技术 • 监控中心建设方案 • 远程监控平台实现 • 系统集成与调试方法 • 运维管理及培训体系建设
01 系统概述与目标
动环监控系统定义
动环监控系统（Environment and Power Monitoring System，EPMS）是对机房环境、设备运行状态进行实时监 控与管理的系统。
数据处理模块
对采集到的数据进行实 时分析和处理，包括数 据清洗、特征提取、异
常检测等。
报警管理模块
根据预设的报警规则对 处理后的数据进行判断 ，生成报警事件并进行
通知。
展示模块
提供图形化界面展示实 时监测数据和报警信息 ，支持多种图表类型和
自定义配置。
03 数据采集与传输 技术
数据采集方法
传感器采集
该系统通过采集、分析、处理各种传感器数据，实现对机房 内温度、湿度、烟雾、漏水、门禁等环境参数，以及UPS、 空调、发电机等设备的运行状态进行实时监控和报警。
系统建设目标
保障机房安全稳定运行
通过实时监测和报警，及时发现并处 理机房环境和设备故障，确保机房安 全稳定运行。
2022新FSU视频动环一体机联网操作手册V2
1产品结构设备尺寸为440mm ×312mm ×42mm（长×宽×高）。
1.1前面板说明图标1.2后面板说明后面板接口说明如下所示。
2SC平台信息获取2.1获取SC平台资产编码提前让铁塔或者相关人员，将站点信息录入铁塔SC平台，一、登陆铁塔SC平台，平台地址：http://101.227.240.110:8989，如下图二、在左边选着“站址管理”，在名称中输入该站名称，点击“查询”，在查询出的结果中，勾选站址，点击“关联设备”如下图：三、在关联设备页面，点击“到处关联设备信息”，就能将我们需要的编码导出成一个excel文档。
2.2工程割接工程割接导航菜单图如下。
图2.2工程割接菜单导航界面2.2.1新建（工程转测试）注意：只有将站点从工程态转成测试态FSU才能连接上平台点击新建进入页面，单击选择FSU输入框，弹出FSU列表页面，选择确定。
图2.2.1.1新建单选择FSU图5.1.1.2新建单界面由割接单发起方填写割接原因，现场联系人电话等红色必选项，提交，完成新建割接单。
2.2.2监控箱（交维测试）在这界面完成测试，并提交，通过专家组和IT中心复核才能交维进入监控箱，选择相应条件，点击查询。
图2.2.2.1监控箱列表界面双击单条记录进入详情页面。
图2.2.2.2工单详情界面点击“提交测试报告第一步”，可以上传测试报告。
图2.2.2.3上传附件界面也可以在详情页面点击查看测试报告打开测试报告页面。
图5.1.3.4查看测试报告界面点击“生成测试明细”，生产测试项，然后点击“自动测试”，可以查看为通过测试项，除非相关报警，或者注明报警无法除非原因，以及为0.000的数据在哪可见，就可以提交审核。
图5.1.3.6入网测试明细界面选择测试结果，提交完成审核，进入下一环节。
3联网调试，平台接入3.1上电启动安装完成后，打开动环主机电源开关。
当电源指示灯蓝色常亮，表示已上电；当设备发出蜂鸣时，表示已正常启动。
动环监控软件操作手册
r通讯威科技1VIcssa^c V,-tech深圳市通讯威科技有限公司EP-MEVP SYSTEM动力环境集中监控系统安装使用说明书版本2.0目录第一章软件的安装卸载升级.................................................... 3..1.1 软件安装对计算机的配置要求 .............................................. 3..1.2 软件的安装 .............................................................. 3...1.3 软件的卸载 .............................................................. 8...1.4 软件的升级 ............................................................................... 1..0 .第二章软件的基本操作 ............................................................................... 1..0 .2.1 登录和进入软件操作界面 ............................................................................... 1..0 .2.2 添加/设置/修改/删除硬件设备以及参数设置 ................................ 1.22.2.1添加/设置控制器、采集器参数......................................... 1..22.2.2修改/删除硬件设备................................................... 2..22.3 监控设置及记录查询 ............................................................................... 2..6 .2.3.1 报警方式定义....................................................... 2..6.2.3.2 语音电话报警....................................................... 3..0.2.3.3 短信报警........................................................... 3..0.2.3.4 监控实时记录....................................................... 3..3.2.3.5 监控报警记录....................................................... 3..4.2.3.6 温湿度数据记录...................................................... 3..42.3.7UPS监控数据记录 (35)2.3.8电话短信报警数据记录................................................ 3..62.3.9空调监控数据记录.................................................... 3..72 .4如何添加/修改/删除电子地图............................................. 3..82.4.1添加电子地图.......................................................3..8.2.4.2修改电子地图....................................................... 4..1.2.4.3 删除电子地图....................................................... 4..2.2.5如何在电子地图中添加/修改/删除监控点 .................................. 4. 32.5.1添加监控点......................................................... 4..3.2.5.2修改监控点......................................................... 4..5.2.5.3删除监控点......................................................... 4..6.2.5.4添加地图连接....................................................... 4..6.2.6电子地图中的报警和复位.................................................. 4..82.7如何增加系统用户信息和授权 .............................................. 4..82.8如何注册系统5..1.2.9数据库维护5..3.第三章WEB 查询服务 ............................................................................... 5..5 .3.1：软件安装对计算机的配置要求 ............................................. 5..5 3.2：安装W EB 查询服务：..................................................... 5..5 3.3：配置W EB 查询服务：..................................................... 5..7 3.4：登录和使用W EB 查询服务：............................................... 5..7第一章 软件的安装、卸载、升级1.1软件安装对计算机的配置要求CPU 内存 硬盘 显示 主频1.6GHz 或以上最低要求256MB [推荐512MB]系统驱动器上需要100MB 以上的可用空间Super VGA （1024x768）或更高分辨率的显示器（颜色设置为 256色或更咼）鼠标Microsoft 鼠标或兼容的指点设备操作系统： Win dows 2000 Win dows XPWindows 7 （管理员权限） Microsoft Win dows Server 2003 Microsoft Win dows Server 20081.2软件的安装系统会弹出安装界面（如下图），执行光盘0 目录【安装软件】里面的首先将光盘对于下列组件-NET Framew&rk 2 0诸闻读以下许可协谀.按Page 可闻读悔诩的耳余部分・MICROSOFT 软件补充程存许可条歌MICROSOFT .MET FRAMB/VORK2.0 (适用于 MICROSOFT WINDOWSOPERATING SYSTEM iMICROSOFT WINDOWS INSTALLER 20MICROSOFT WINDOWS INSTALLER 11'.■' Dncsc^t '二moptEin ｛或 P .1 ^ncst/t Sorziorst.oi'在燈所在地的分公司)现授 爭您恭补充程序的许可证.如果您荻潯了便用M =rz S ^ -S 操作采 址软件f 皱件)的许山证，您可且便用卓补充無展如果鰹滾有饺软 件的许可证I 则不導使用，您可以随该软件的毎份荻帶有效许可的訓本 便用F 肆!补充程序- w日直看EULA 叫I 打印您彊赛蛙起的许可协该薜菽吗？如果选握不援畫■安装稈序将会关闭°要安装此软件」您必須接受吐枷议口注意： Framework 软件包和中文语言包，是必需安装的。
动力环境监控系统 用户手册目标背景
动力环境监控系统用户手册目标背景
正文
目标背景：
动力环境监控系统是一款用于实时监测和管理动力设备运行状
态的软件系统。
本用户手册的目标是为用户提供系统的详细介绍、安装指南、操作说明和故障排除方法，以帮助用户熟悉和正确使用该系统。
1. 系统介绍
在本章节中，我们将详细介绍动力环境监控系统的功能和特点。
包括系统架构、主要模块及其关系、运行环境要求等内容，以便用户全面了解系统的基本情况。
2. 安装指南
本章节将向用户提供动力环境监控系统的安装步骤和注意事项。
从下载安装包、解压文件、创建数据库、配置系统参数等方面进行详细说明，以确保用户能够正确地完成系统的安装过程。
3. 操作说明
在本章节中，我们将逐步介绍动力环境监控系统的各项功能操作和使用方法。
包括登录系统、查看动力设备状态、设置监控参数、生成报表等内容，以帮助用户轻松掌握系统的使用技巧。
4. 故障排除
在使用动力环境监控系统过程中，可能会遇到一些问题和故障。
本章节将列举一些常见的故障现象及其排除方法，帮助用户在遇到问题时能够及时解决，确保系统的正常运行。
总结：
本用户手册旨在帮助用户正确使用动力环境监控系统。
通过系统介绍、安装指南、操作说明和故障排除等内容，用户可以全面了解系统的功能和特点，正确安装系统，掌握系统的操作技巧，并在遇到问题时能够及时解决。
DS-19D16-1608JN 用户手册V1.0
DS-19D16-1608JN动环监控报警主机用户手册V1.0杭州海康威视数字技术股份有限公司技术热线：400-700-5998非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。
本手册适用于动环监控报警主机DS-19D16-1608JN。
本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
我公司将根据产品功能的增强而更新本手册的内容，并将定期改进或更新本手册中描述的产品或程序。
更新的内容将会在本手册的新版本中加入，恕不另行通知。
安全使用注意事项此内容的目的是确保用户正确使用本产品，以避免危险或财产损失。
在使用此产品之前，请认真阅读此说明手册并妥善保存以备日后参考。
如下所示，预防措施分为“警告”和“注意”两部分：警告：无视警告事项，可能会导致死亡或严重伤害。
注意：无视注意事项，可能会导致伤害或财产损失。
警告 事项提醒用户防范潜在的死亡或严重伤害危险。
注意 事项提醒用户防范潜在的伤害或财产损失危险。
本产品含电池，取出电池前，请务必关闭设备电源并断开与充电器的连接。
警告：电池更换不当会有爆炸危险，不建议用户直接更换；如需更换，只能用同样类型或等效类型的电池进行更换目录第1章动环监控报警主机简介 (4)1.1产品介绍 (4)1.2产品功能 (4)第2章动环监控报警主机结构 (5)2.1动环监控报警主机前面板 (5)2.2动环监控报警主机后面板 (6)第3章动环监控主机与外设连接 (7)3.1报警输入连接 (7)3.2报警输出连接 (8)3.3探测器设备连接 (8)第4章动环监控报警主机操作与配置 (10)4.1动环监控报警主机网络配置 (10)4.2添加动环监控报警主机 (11)4.3动环监控报警主机信息上传 (14)4.4动环监控报警主机远程配置 (16)4.4.1 报警输入配置 (16)4.4.2 报警输出配置 (18)4.4.3 模拟量配置 (19)4.4.4 RS485参数配置 (21)4.4.5 使能状态配置 (22)4.4.6 用户配置 (23)4.4.7 动力设备控制 (26)4.4.8 警号配置 (27)4.5动环监控报警主机本地配置 (28)4.5.1 动环监控报警主机能力查询 (28)4.5.2 模拟量数据查询 (28)4.5.3 日志查询 (29)4.5.4 通道关联查询 (29)4.5.5 报警输入状态查询 (30)4.5.6 报警输出状态查询 (32)4.5.7 其他状态查询 (33)附件1：技术参数 (34)第1章动环监控报警主机简介1.1产品介绍DS-19D16-1608JN动环监控报警主机，是一款集模拟量采集、485通信、开关量报警输入输出于一体的多功能网络报警主机。
动环监控软件操作手册
深圳市通讯威科技有限公司EP-MEVP SYSTEM动力环境集中监控系统安装使用说明书版本2.0目录第一章软件的安装卸载升级 ..............................................................................................................1.1软件安装对计算机的配置要求 ..........................................................................................................1.2软件的安装..........................................................................................................................................1.3软件的卸载..........................................................................................................................................1.4软件的升级.......................................................................................................................................... 第二章软件的基本操作 ..........................................................................................................................2.1登录和进入软件操作界面 ..................................................................................................................2.2 添加/设置/修改/删除硬件设备以及参数设置 ..................................................................................2.2.1添加/设置控制器、采集器参数 ......................................................................................................2.2.2修改/删除硬件设备..........................................................................................................................2.3监控设置及记录查询 ..........................................................................................................................2.3.1报警方式定义...................................................................................................................................2.3.2语音电话报警...................................................................................................................................2.3.3短信报警...........................................................................................................................................2.3.4监控实时记录...................................................................................................................................2.3.5监控报警记录...................................................................................................................................2.3.6温湿度数据记录 ...............................................................................................................................2.3.7 UPS监控数据记录...........................................................................................................................2.3.8 电话短信报警数据记录 ..................................................................................................................2.3.9 空调监控数据记录 ..........................................................................................................................2.4如何添加/修改/删除电子地图............................................................................................................2.4.1 添加电子地图 ..................................................................................................................................2.4.2 修改电子地图 ..................................................................................................................................2.4.3 删除电子地图 ..................................................................................................................................2.5 如何在电子地图中添加/修改/删除监控点 .....................................................................................2.5.1 添加监控点......................................................................................................................................2.5.2 修改监控点......................................................................................................................................2.5.3 删除监控点......................................................................................................................................2.5.4 添加地图连接 ..................................................................................................................................2.6 电子地图中的报警和复位 .................................................................................................................2.7 如何增加系统用户信息和授权 .........................................................................................................2.8如何注册系统......................................................................................................................................2.9 数据库维护......................................................................................................................................... 第三章Web查询服务..............................................................................................................................3.1：软件安装对计算机的配置要求 .......................................................................................................3.2：安装Web查询服务：......................................................................................................................3.3：配置Web查询服务：......................................................................................................................3.4：登录和使用Web查询服务：..........................................................................................................第一章软件的安装、卸载、升级1.1软件安装对计算机的配置要求CPU 主频1.6GHz 或以上内存最低要求256MB [推荐512MB]硬盘系统驱动器上需要100MB以上的可用空间显示Super VGA (1024x768) 或更高分辨率的显示器（颜色设置为256 色或更高）鼠标Microsoft 鼠标或兼容的指点设备操作系统：Windows 2000Windows XPWindows 7 (管理员权限)Microsoft Windows Server 2003Microsoft Windows Server 20081.2软件的安装首先将光盘放入光驱，执行光盘目录【安装软件】里面的，系统会弹出安装界面（如下图）注意： Framework 软件包和中文语言包，是必需安装的。
动力环境监控系统电脑操作方法
动力环境监控系统电脑操作方法
1. 打开动力环境监控系统的电脑，输入登录账户和密码进行登录。
2. 在系统主界面中，可以选择监控的动力环境设备，例如发电机、电池、电网等。
3. 对选定的设备进行实时监控，可以查看设备的运行状态、温度、湿度、电压、电流等参数。
4. 可以设置报警阈值，当设备参数超出设定范围时，系统会自动发送报警信息，提醒操作人员注意。
5. 可以对设备进行远程控制，如启动、停止、调节设备参数等操作。
6. 可以查看历史数据记录，分析设备运行情况，制定维护保养计划。
7. 在操作完成后，及时退出系统，保障系统安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
动环监控软件操作
手册
深圳市通讯威科技有限公司
EP-MEVP SYSTEM 动力环境集中监控系统
安装使用说明书
版本 2.0
目录
第一章软件的安装卸载升级 ................................. 错误!未定义书签。
1.1软件安装对计算机的配置要求........................ 错误!未定义书签。
1.2软件的安装 ....................................................... 错误!未定义书签。
1.3软件的卸载 ....................................................... 错误!未定义书签。
1.4软件的升级 ....................................................... 错误!未定义书签。
第二章软件的基本操作 .......................................... 错误!未定义书签。
2.1登录和进入软件操作界面................................ 错误!未定义书签。
2.2添加/设置/修改/删除硬件设备以及参数设置错误!未定义书签。
2.2.1添加/设置控制器、采集器参数................. 错误!未定义书签。
2.2.2修改/删除硬件设备 .................................... 错误!未定义书签。
2.3监控设置及记录查询 ....................................... 错误!未定义书签。
2.3.1报警方式定义 ............................................. 错误!未定义书签。
2.3.2语音电话报警 ............................................. 错误!未定义书签。
2.3.3短信报警 ..................................................... 错误!未定义书签。
2.3.4监控实时记录 ............................................. 错误!未定义书签。
2.3.5监控报警记录 ............................................. 错误!未定义书签。
2.3.6温湿度数据记录.......................................... 错误!未定义书签。
2.3.7 UPS监控数据记录 ...................................... 错误!未定义书签。
2.3.8 电话短信报警数据记录 .............................. 错误!未定义书签。
2.3.9 空调监控数据记录...................................... 错误!未定义书签。
2.4如何添加/修改/删除电子地图......................... 错误!未定义书签。
2.4.1 添加电子地图.............................................. 错误!未定义书签。
2.4.2 修改电子地图.............................................. 错误!未定义书签。
2.4.3 删除电子地图.............................................. 错误!未定义书签。
2.5如何在电子地图中添加/修改/删除监控点..... 错误!未定义书签。
2.5.1 添加监控点 ................................................. 错误!未定义书签。
2.5.2 修改监控点 ................................................. 错误!未定义书签。
2.5.3 删除监控点 ................................................. 错误!未定义书签。
2.5.4 添加地图连接.............................................. 错误!未定义书签。
2.6电子地图中的报警和复位 ................................ 错误!未定义书签。
2.7如何增加系统用户信息和授权 ........................ 错误!未定义书签。
2.8如何注册系统 ................................................... 错误!未定义书签。
2.9数据库维护 ....................................................... 错误!未定义书签。
第三章 WEB查询服务 ............................................. 错误!未定义书签。
3.1：软件安装对计算机的配置要求 ..................... 错误!未定义书签。
3.2：安装W EB查询服务： .................................... 错误!未定义书签。
3.3：配置W EB查询服务： .................................... 错误!未定义书签。
3.4：登录和使用W EB查询服务： ........................ 错误!未定义书签。
第一章软件的安装、卸载、升级
1.1软件安装对计算机的配置要求
CPU 主频1.6GHz 或以上
内存最低要求256MB [推荐 512MB]
硬盘系统驱动器上需要 100MB以上的可用空间
显示 Super VGA (1024x768) 或更高分辨率的显示器（颜色设置为256 色或更高）
鼠标 Microsoft 鼠标或兼容的指点设备
操作系统：
Windows
Windows XP
Windows 7 (管理员权限)
Microsoft Windows Server
Microsoft Windows Server
1.2软件的安装
首先将光盘放入光驱，执行光盘目录【安装软件】里面的，系统会弹出安装界面（如下图）
注意： Framework 软件包和中文语言包，是必须安装的。
如果不安装.NET软件包，程序将无法正常运行。
如果您的系统已经安装过语言包，系统会自动跳到下一安装环节,进行软件的安装。
单击【接受】系统将自动安装.net组件以及动环监控系统软件。
如下图：
.net组件和中文语言包安装完成后会弹出如下界面安装动环监控系统软件。
【如下图】
单击【下一步】选择你所要软件安装的目录【下一步】一般软件默认安装路径为C:\Program Files\综合机房动力环境监控系统\。
