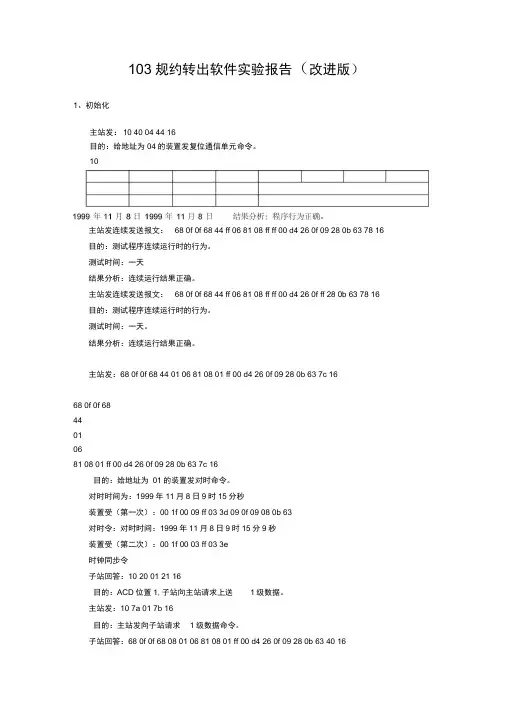

103规约转出软件实验报告(改进版)
1、初始化
●主站发: 10 40 04 44 16
目的：给地址为04的装置发复位通信单元命令。
10 //固定帧长起始字符
40 //控制域
04 //
44
16
子站回答：10 20 04 24 16
目的： ACD位置1，表明子站向主站请求1级数据上送。
●主站发: 10 7a 04 7e 16
目的：向地址为04的装置发请求1级数据命令。
子站回答：68 15 15 68 28 04 05 81 04 04 b2 03 03 c4 cf c8 f0 bc cc b1 a3 01
00 01 00 9b 16 (ASDU5,CON=28，COT=4)
68 //启动字符
15 //报文长度
15 //报文长度
68 //启动字符
//控制域, 地址域, 类型标识, 可变结构限定词, 传送原因, 公共地址
28 04 05 81 04 04
//功能类型,信息序号, 兼容级别,8个ASCII
b2 03 03 c4 cf c8 f0 bc cc b1 a3
//4个自由赋值
01 00 01 00
///////////////////////////////////////////////////
//连路用户数据
9b //校验和
16 //结束字符
(ASDU5,CON=28，COT=4)
80 00
目的：子站以ASDU5（复位通信单元）响应主站的召唤。并ACD位置1，表明子站继续向主站请求1级数据上送。
●主站发：10 5a 04 5e 16
目的：向地址为04的装置发请求1级数据命令。
子站回答：68 15 15 68 08 04 05 81 05 04 b2 04 03 c4 cf c8 f0 bc cc b1 a3 01
00 01 00 7d 16 (ASDU5,CON = 08，COT=5)
目的：子站以ASDU5（启动/重新启动）响应主站的召唤。ACD 位置回0。
后面跟随时间同步和总查询。
结果分析：程序的行为完全正确。
2、对时
时间同步过程分两种情况：
1)ASDU6 可以发送无回答方式，其地址为255。
2)ASDU6可以发送到某一个给定地址的继电保护设备（或间隔控制器）
以下对两种情况分别进行测试：
●主站发：68 0f 0f 68 44 ff 06 81 08 ff ff 00 d4 26 0f 09 28 0b 63 78 16
目的：给地址为ff（广播地址）发对时命令。
68 0f 0f 68
44 //控制域
ff //地址
06 //类型标示
81 //可变结构限定词
08 //传送原因
ff //公共地址
ff 00 //信息体地址
d4 26 // 26d4=9940
0f //分
09 //时
28 //低四位表示日；高四位表示周日（8号星期二）
0b // 11月
63 // 1900 + 99年
78 //校验和
16//结束字符
对时时间为：1999年11月8日9时15分9.940秒
装置受（第一次）：00 1f 00 09 ff 03 3d 09 0f 09 08 0b 63
对时令：对时时间：1999年11月8日9时15分9秒
装置受（第二次）：00 1f 00 03 ff 03 3e
时钟同步令
结果分析：交互正确，报文正确。
●主站发：68 0f 0f 68 44 ff 06 81 08 ff ff 00 d4 26 0f ff 28 0b 63 78 16
目的：验证对错误报文的容错能力。
s1o3lnk程序输出：wrong msg.
结果分析：程序行为正确。
●主站发连续发送报文：68 0f 0f 68 44 ff 06 81 08 ff ff 00 d4 26 0f 09 28 0b 63
78 16
目的：测试程序连续运行时的行为。
测试时间：一天
结果分析：连续运行结果正确。
●主站发连续发送报文：68 0f 0f 68 44 ff 06 81 08 ff ff 00 d4 26 0f ff 28 0b 63
78 16
目的：测试程序连续运行时的行为。
测试时间：一天。
结果分析：连续运行结果正确。
●主站发：68 0f 0f 68 44 01 06 81 08 01 ff 00 d4 26 0f 09 28 0b 63 7c 16
68 0f 0f 68
44
01
06
81 08 01 ff 00 d4 26 0f 09 28 0b 63 7c 16
目的：给地址为01的装置发对时命令。
对时时间为：1999年11月8日9时15分9.940秒
装置受（第一次）：00 1f 00 09 ff 03 3d 09 0f 09 08 0b 63
对时令：对时时间：1999年11月8日9时15分9秒
装置受（第二次）：00 1f 00 03 ff 03 3e
时钟同步令
子站回答：10 20 01 21 16
目的：ACD位置1，子站向主站请求上送1级数据。
●主站发：10 7a 01 7b 16
目的：主站发向子站请求1级数据命令。
子站回答：68 0f 0f 68 08 01 06 81 08 01 ff 00 d4 26 0f 09 28 0b 63 40 16 目的：子站以ASDU6响应主站的召唤1级数据命令。
结果分析：交互正确，报文正确。
3、下发总召唤令
●主站发：68 09 09 68 73 01 07 81 09 01 ff 00 00 05 16
目的：给地址为01的装置下发总召唤令。
子站回答：10 20 01 21 16
目的：ACD位置1，子站向主站请求上送1级数据。
●主站发：10 7a 01 7b 16
