机床电气系统排故实例
电控与机床排故实验总结
电控与机床排故实验总结嘿,朋友们!今天咱来聊聊电控与机床排故实验这档子事儿。
你说这电控和机床,就像一对好搭档,一个负责指挥,一个负责干活。
可要是这中间出了岔子,那可就热闹啦!就好比一辆汽车,发动机再好,电路出问题了,它也跑不起来呀,对吧?在做这个实验的时候啊,可得瞪大眼睛,就像侦探找线索一样。
每一个细节都不能放过,一个小小的线头松了,都可能引发大问题呢!比如说有一次,机床就是不听话,怎么都不动,可把我急坏了。
我这左看看右看看,嘿,原来是有根线没插紧,你说气人不气人!这就好像一个人走路,鞋带松了,不就容易摔跟头嘛。
还有啊,做这个实验可不能毛躁。
你得静下心来,慢慢琢磨。
有时候问题就藏在那些你觉得不可能的地方。
就跟玩捉迷藏似的,你得有耐心才能找到它。
我记得有一回,我找了半天都没发现问题在哪儿,都快放弃了。
结果呢,在一个角落里发现了一个小开关没开,哎呀,当时我就想,我咋这么笨呢!做这个实验也得有想象力。
你得能想到各种可能出现的情况,就像导演拍戏一样,得把各种情节都想到。
比如说机床突然发出奇怪的声音,你就得想,这是哪儿出问题了呢?是零件松了?还是电路有干扰?你要是没点想象力,那可就难办咯!咱再说说排故的过程,那真的是像爬山一样,一步一步来。
有时候遇到一个难题,就像遇到一个陡峭的山坡,得费好大的劲才能爬上去。
但等你解决了这个难题,那种成就感,真的是没法形容!就好像你爬上了山顶,看到了美丽的风景一样。
而且啊,做这个实验还得学会总结经验。
每次遇到问题,解决了之后,都得好好想想,下次遇到类似的情况该怎么办。
这就跟咱学习一样,得不断积累知识,才能越来越厉害呀!你说是不是?总之呢,电控与机床排故实验可不是一件容易的事儿,但只要咱有耐心,有想象力,肯钻研,就一定能把它做好!咱可不能被这点小困难吓倒,对吧?大家一起加油,让我们的机床乖乖听话,为我们创造更多的价值!。
11.机床电气控制线路—镗床电气控制线路分析与排故
为防止镗床或刀具的损坏,主轴箱和工作台的机动进给,在控制电路中必须互联锁, 不能同时接通,它是由行程开关SQ1、SQ2实现。若同时有两种进给时,SQ1、SQ2均被 压动,切断控制电路的电源,避免机床或刀具的损坏。
1.5 KH-T68卧式镗床电气控制线路故障排除实习训练指导
1.实操内容 (1)用通电试验方法发现故障现象,进行故障分析,并在电气原理图中用虚线 标出最小故障范围。 (2)按图排除T68镗床主电路或电磁吸盘电路中,人为设置的两个电气自然故障 点。
2.实习步骤
(1)先熟悉原理,再进行正确的通电试车操作。 (2)熟悉电器元件的安装位置,明确各电器元件作用。 (3)教师示范故障分析检修过程(故障可人为设置)。 (4)教师设置让学生知道的故障点,指导学生如何从故障现象着手进行分析, 逐步引导到采用正确的检查步骤和检修方法。
(4)主轴电机高速正向运行 条件:SQ7(11-12)通(实际中SQ7与速度选择手柄联动) 操作:按SB2→KA1吸合并自锁,KM3、KT、KM1、KM4相继吸合,使主轴电机 1M接成“Δ”低速运行;延时后,KT(13-20)断,KM4释放,同时KT (13-22)闭合,KM5通电吸合,使1M换接成YY高速运行。 按SB1→主轴电机制动停转。
面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件,这些元 器件直接安装在面板表面,可以很直观的看它们的动作情况。
1.2 KH-T68卧式镗床电气控制线路的特点
典型机床原理分析及排故
控制电路分析 控制电路的电源由控制变压器TC的二次侧输出110V电压提供。 在正常工作时,位置开关SQ1的常开触头处于闭合状态。但当床头皮带罩被打 开后,SQ1常开触头断开,将控制电路切断,保证人身安全。
五、车床的常见故障分析
学会断电检查法(电阻法)确认故障点。
学会通电检查法(电压法)确认故障点。
一、摇臂钻床的主要结构及运动情况
内外立柱 主轴箱 主轴箱沿摇臂纵向运动 摇臂 主轴 主轴旋转运动 主轴纵向进给 工作台 底座 摇臂回转运动 摇臂垂直运动
摇臂钻床的外观图
立柱、主轴箱 的松开按钮 立柱、主轴箱 的夹紧按钮
摇臂上升按钮 摇臂下降按钮
二、摇臂钻床的运动形式
主运动 主轴旋转(产生的切削)运动 进给运动 主轴的纵向进给 辅助运动 摇臂在外立柱上的垂直运动(摇臂的升降) 摇臂与外立柱一起绕内立柱的旋转运动 主轴箱沿摇臂长度方向的运动。
三、 X62W卧式万能铣床电气控制电路分析
(一)主拖动控制电路分析
1.主轴电动机的起动控制 2.主轴电动机的制动控制 3.主轴上刀换刀时的制动控制 4.主轴变速冲动控制
(二)进给拖动控制电路分析
1.工作台纵向进给运动的控制 2.工作台向前与向下进给运动的控制 3.工作台向后与向上进给的控制 4.进给变速冲动控制 5.进给方向快速移动的控制
二、 万能卧式铣床的电力拖动特点与控制要求
1.主轴转动是由主轴电动机通过弹性联轴器来驱动传动机构来实现的;工 作台面的移动是由进给电动机驱动,它通过机械机构使工作台能进行三种 形式六个方向的移动;而工作台工作进给与快速移动由进给电动机拖动,经 电磁离合器传动来获得。
2.主轴旋转和工作台进给应有先后顺序控制,主轴电动机与进给电动机之
中级维修电工机床排故(机床电气维修方法)教材(OFFCE2003排版)
前言X62W万能铣床、T68卧式镗床电气控制模拟设备,较好的模拟了实际机床电气控制的主要内容,对实际机床中的操作手柄,用行程开关或万能转换开关加以替代,而其余的保留了原有的电气控制元件。
设备以实现电气控制为目的,最大限度反映控制特点,选用小容量电机及相适应的控制电器,较好地实现了电气模拟控制。
X62W万能铣床、T68卧式镗床电气控制模拟设备,主要用于电气专业学生进行电气控制实验、教学演示、电气控制维修技能教学与故障检修技能培训等,符合国家职业技能鉴定规范中维修电工中级的要求,能够满足维修电工中级机床检修需要。
该模拟设备不但适用于学生的培训,也适用于社会电工的培训。
通过对模拟设备进行操作、故障检修等一系列实战性练习,能够较快的掌握机床电气控制线路原理的分析、故障维修及常用电工工具和仪表的使用。
X62W万能铣床、T68卧式镗床电气控制模拟设备适用于高等院校、职高、中专、技校等机电类、电气类专业,也适用于各类维修电工培训机构。
模拟机床主要技术参数:电源:AC380V,三相四线制供电;电源频率:50HZ;总功率: X62W型万能铣床: 2KW;T68卧式镗床:1.5KW工作环境:干燥第一学习单元机床电气维修方法一、机床电气设备的维护和保养机床在运行中会产生各种各样的故障,致使机床停止运行,或造成设备损坏,甚至人身事故。
机床出现故障的原因,除部分是电器元件自然老化外,还有相当部分的故障是因为忽视对机床的日常维护和保养,以致小隐患变成大事故。
还有些故障是由于操作人员和维护人员操作方法不对,判断、测量错误而扩大事故范围,使用不合格配件,凑合行事。
所以为保证机床正常运行,减少维修停机时间,必须重视机床的日常维护和保养。
维护保养工作的主要内容:1、电动机的日常维护电动机是机床设备的主要动力源,电动机修复工作费力费时,所有要重视电动机的日常维护、保养工作。
主要内容包括以下几方面:(1)经常保持电动机表面清洁,不应用湿布或沾有汽油、机油的布抹灰尘。
中级维修电工机床排故(X62万能铣床)教材(OFFCE2003排版)
4)当加工圆弧工件时,工作台要求实现旋转运动(圆工作台旋转),
由 SA1 来进行控制进给电动机 M2 的正转拖动。 5)为提高工作效率,工作台要能实现快速移动,由 SB5 和 SB6 控
升降台
制,通过电磁离合器 YC 实现。
二.电气控制线路分析
图 3-1 X62W 万能铣床外形图
图 3-2 为 X62W 型万能铣床电气控制线路原理图,电路共有三部分组成:主电路、控制电路和照明电路,各部分电路分析如下。
SA1-1 19
SQ4-1 SQ2-1
SQ3-1 SQ1-1
SA1-3(21)→ 21 → SQ2-2(23)→ 23 → SQ1-2
SA4
18
(23)→ 17 → SA1-1(19)→ 18 → SQ4-1
(23)→ 27 → KM3(23)→ 29 → KM4 线圈 → 0
4)工作台的上升控制: 工作台的向上运动与工作台向后运动控制
3
(21)→ 21 → SQ2-2(23)→ 23 → SQ1-2(23)→ 17 → SA1-1(19)→ 18 → SQ3-1(20)→ 19 → KM4(19)→ 20 → KM3 线圈 → 0
2)工作台的下降控制:
工作台的向下运动与工作台向前运动控制电路完全相同,只需将垂直与横向进给手柄扳到“向下”位置,接通垂直离合器即可实现工作台的向下运动
回转盘 横溜板
进给电动机 M2 的正反转,结合机床内部的横向进给离合器实现。
2)工作台要能实现上下运动,由 SQ3(下降)、SQ4(上升)控制
进给电动机 M2 的正反转,结合机床内部的垂直进给离合器实现。
底座
3)工作台要能实现左右运动,由 SQ1(右移)、SQ2(左移)控制
中级维修电工机床排故(T68镗床)教材(OFFCE2003排版)

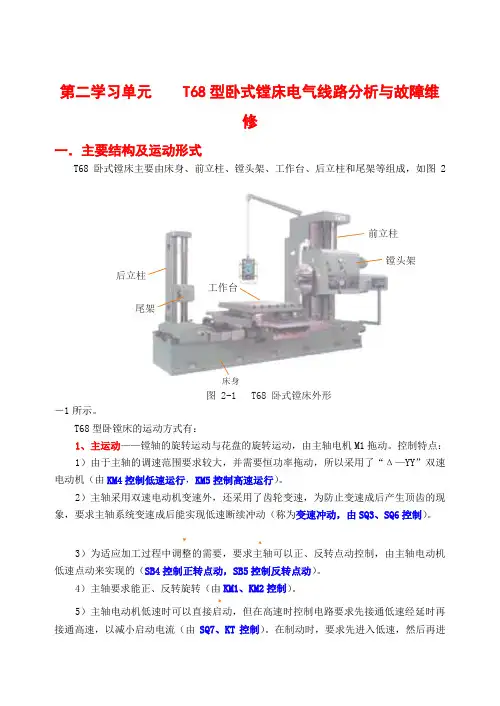

第二学习单元 T68型卧式镗床电气线路分析与故障维修一.主要结构及运动形式T68卧式镗床主要由床身、前立柱、镗头架、工作台、后立柱和尾架等组成,如图2前立柱镗头架后立柱工作台尾架床身图2-1 T68卧式镗床外形-1所示。
T68型卧镗床的运动方式有:1、主运动——镗轴的旋转运动与花盘的旋转运动,由主轴电机M1拖动。
控制特点:1)由于主轴的调速范围要求较大,并需要恒功率拖动,所以采用了“Δ—YY”双速电动机(由KM4控制低速运行,KM5控制高速运行)。
2)主轴采用双速电动机变速外,还采用了齿轮变速,为防止变速成后产生顶齿的现象,要求主轴系统变速成后能实现低速断续冲动(称为变速冲动,由SQ3、SQ6控制)。
3)为适应加工过程中调整的需要,要求主轴可以正、反转点动控制,由主轴电动机低速点动来实现的(SB4控制正转点动,SB5控制反转点动)。
4)主轴要求能正、反转旋转(由KM1、KM2控制)。
5)主轴电动机低速时可以直接启动,但在高速时控制电路要求先接通低速经延时再接通高速,以减小启动电流(由SQ7、KT控制)。
在制动时,要求先进入低速,然后再进行制动,以减小制动电流。
6)主轴停车时要求快速并准确,在此采用了反接制动,为防止制动结束后反向启动,用速度继电器SR检测转速。
2、进给运动——镗轴的轴向进给,花盘刀具溜板的径向进给,镗头架的垂直进给,工作台的横向进给,工作台的纵向进给,都是由进给电机M2拖动,并通过齿轮、齿条等来完成。
在此要求进给电动机M2能实现正、反转(由KM6、KM7控制)。
二.电气控制线路分析图2-2为T68型卧式镗床电气控制线路,由主电路、控制电路和照明电路三部分组成。
1.主电路分析T68型卧式镗床共由两台三相异步电动机驱动,即主拖动电动M1(双速电动机)和快速移动电动机M2组成。
熔断器FU1作电路总的短路保护,FU2作快速移动电动机和控制电路的短路保护。
M1设置热继电器FR作过载保护,M2是短期工作,所以不设置热继电器。
电力拖动机床排故
机床控制线路工作原理维修排故指导目录第一章工业机床电气设备的维修和保养一、机床电气设备维修的一般要求二、机床电气设备维修的一般方法(一)电气设备的日常维护和保养(二)电气故障检修的一般方法第二章机床控制线路原理及排故一、CA6140型车床工作原理分析二、M7120型平面磨床工作原理分析三、Z3050型摇臂钻床工作原理分析四、X62W型万能铣床工作原理分析五、T68型镗床工作原理分析六、15/3T桥式起重机工作原理分析第三章机床电路故障检测实验指导一、CA6140型车床各故障点的对应现象及查故方法二、M7120型平面磨床各故障点对应现象及查故方法三、Z3050型摇臂钻床各故障点对应现象及查故方法四、X62W型万能铣床各故障点对应现象及查故方法五、T68型镗床各故障点对应现象及查故方法六、15/3T桥式起重机故障点对应现象及查故方法机床控制线路工作原理、维修排故指导本指导用书是根据中级维修电工的考核要求,通过对CA6140普通车床、Z3050摇臂钻床、M7120平面磨床、X62W万能铣床、T68卧式镗床、15/3T桥式起重机等具有代表性的常用生产机械的电气控制线路进行工作原理分析指导,故障检测实验指导,以提高在实际考核中综合分析和排除故障的能力。
第一章、工业机床电气设备维修的一般要求和方法一、机床电气设备维修的一般要求电气设备在运行的过程中,由于各种原因难免会产生各种故障,致使工业机械不能正常工作,不但影响生产效率,严重时还会造成人身设备事故。
因此,电气设备发生故障后,维修电工能够及时、熟练、准确、迅速、安全地查出故障,并加以排除,尽早恢复工业机械的正常运行,是非常重要的。
对工业机床电气设备维修的一般要求是:1.维修步骤和方法必须正确,切实可行。
2.不得损坏完好的电器组件。
3.不得随意更换电器组件及连接导线的型号规格。
4.不得擅自改动线路。
5.损坏的电气装置应尽量修复使用,但不得降低其固有的性能。
6.电气设备的各种保护性能满足使用要求。
机床设备排故典型故障查故排故小结
第1页,本讲稿共23页
机床设备排故典型故障查故排故小结报 告
• 排故报告内容: • 一、故障现象:通过操作观察说明 • 二、故障分析:通过各种操作对比进行分
析找到需要检查的电路 • 三、采用正确的检查方法进行检查,(正
确选择电压测量参考点)正确判断测量结 果,确定下一步检查方向,找到有电压和 无电压的转折点,确定故障点,用电阻测 量法判别故障原因。 • 四、修复后进一步检查是否已排除故障。
SB2、KM2不工作主轴电机无反转,操作 SB4或SB5主轴电机正反转均有点动 • 2、分析故障在KA2控制回路中,与此相关 的电路为8#—9#—10#——30#。
第15页,本讲稿共23页
T 68卧式镗床
• 三、查故排故步骤
• 1、采用电压测量法查故;
• 2、用万用表的交流电压档250V、以0#线为电压测量 参考点检查TC上8#线有110V正常,以1#线为电压测量 参考点检查9#无电压,检查KA2线圈上10#线有电压 110V;故障在KA2线圈的10#到KA1常闭10#线上
故障电路在TC上W31~U31、和TC初级线圈电路。
第11页,本讲稿共23页
X62卧式万能铣床
• 三、查故排故步骤 • 1、采用电压测量法查故; • 2、用万用表的交流电压档500V、检查
W31~U31电压无380V,检查三相引入电源 检查FU2的W31~V31有电压、V31~U31有 电压、W31~U31无电压、故障在FU2U相 熔断器熔芯开路, • 3、用电阻测量法检查FU2U相熔断器熔芯 电阻无穷大(开路)。 • 4、故障排除,检查TC次级输出正常。
第10页,本讲稿共23页
X62卧式万能铣床
• 故障示例5 • 一、故障现象:机床操作主轴不工作
M7120型平面磨床电气控制故障排除
M7120型平面磨床电气控制故障排除一、控制系统的工作原理与特点1 液压泵电动机M1控制回路在电源电压正常的情况下,合上QS开关,则欠电压继电器KU通过二极管整流电路得电动作,其常开触头KUV闭合,为控制电路按通电源,SB1为整个控制系统的紧急停车按钮,用于紧急断开控制电路。
按SB3,则KM1通电动作并自锁,液压泵电机M1运转,停止按钮为SB2。
2砂轮电动机M2和冷却泵电动机M3的联动控制电路按SB5→KM2通电动作并自锁,M3也动作带动冷却泵。
其中冷却泵电机的电源接通与否靠插座开关XS1-XP1控制。
3砂轮升降电动机M4的控制电路按SB6→KM3线圈运电→电动机M4正转上升,松开停止按SB7→KM4线圈通电→电动机M4反转下降。
4 电磁吸盘工作电路整流回路由电源变压器TC和桥式整流电路组成,输出110V直流电压。
保护电路➢ 失磁保护线路失磁保护线路由零压继电器KU及其控制触头KUV组成。
其保护作用是,当线路电压下降幅度过大甚至为零时,KU自动释放,其控制触头KUV断开,从而切断控制电路,以防止因吸盘吸力不足或消失而导致工件被砂轮抛出。
➢ RC放电回路RC放电电路由放电电阻R和电容C组成,并联在吸盘的电磁线圈两端,吸盘的电磁线圈是一个很大的电感,在充磁过程中存在着大量的磁埸能量,在电磁吸盘断电时能产生很高的自感电动势,能击穿线圈或其它电器件,故在两端接有R和C组成放电电路进行放电。
充磁与去磁控制电路①充磁过程按SB8→KM5线圈通电吸合并自锁→触点KM5(35-36)和KM5(37-38)闭合接通充磁电路。
通电回路:VC(+)→FU5→XS2→YH→XS2→KM5(37-38)→FU5→VC-。
工作加工完毕,按SB9使KM5线圈断电、切断充磁回路由于吸盘和工件中都残存剩磁很难分离,故应对工件和吸盘进行去磁处理。
②去磁过程去磁采用反向送电控制,去磁时间不能太长,太长反而会反向磁化,按SB10→KM6线圈通电,接通去磁电路通电回路:VC(+)→FU5→KM6(35-37)→XS2→YH→XS2→KM6(36-38)→FU5→VC(-)。
数控机床电气故障维修及排故
障是指在相同的条件下偶尔发生的故障,这类故障的分析较为困难 , 明手册便可获知可能的故障原因及故障排除方法。 通常多与机床机械结构的局部松动错位、 部分电气工件特 陛漂移或可 3电气维修与故障的排除 . 1 电源 。电源是维修系统乃至整个机 床正常工作的能量来源 , 它的 靠性降1 氐 、 电气装置内部湿度过高有关。此类故障的分析需经反复试 3 失效或者故障轻者会丢失数据、 造成停机。重者会毁坏系统局部甚至 验、 综合判断才可能排除。 全部 。 西方国家由于电力充足, 电网质量高 , 因此其电气系统的电源设 2 故障的调查与分析 这对于我国有较大波动和高次谐波的电力供电网来说就 这 是排故 的第 一阶段 , 是非 常关 键 的阶段 , 主要应 做好下列 计考虑较少 ,
元件位置正确与否等等。 3 ) 触摸 。 在整机断电条件下可以通过触摸各 主要电路板的安装状况 、 各插头座的插接情况 、 各功率及信号导线 的 联接状况等来发现可能出现故障的原因。 4 ) 通电。 这是指为了检查有 打火、 有无异常声音、 气味以及触摸有无过热电动机和元件存 1 . 1 以故障发生的部位, 分为硬件故障和软件故障。 硬件故障是指电 无冒烟 、 一旦发现立即断电分析。 子、 电器件、 印刷电路板、 电线电缆、 接插件等的不正常状态甚至损坏, 在而通电, 这是需要修理甚至更换才可排除的故障。而软件故障一般是指 P L C 2 . 5 I 2 仪器检查法。使用常规 电工仪表 , 对各组交 、 直流电源电压 , 对 相关直流及脉州 言 号等进行测量 , 从中找寻可能的故障。例如用万用 逻辑控制程序中产生的故障, 需要输入或修改某些数据甚至修改 P L C 表检查各电源情况, 及对某些电路板 匕 设置的相关信号状态测量点的 程序方可排除的故障。 测量 , 用示波器观察相关 的脉动信号的幅值 、 相位甚至有无 , 用 P L C 1 . 2 以故障出现时有无破坏陛, 分为破 陛故障和非破坏l 生 故障。对 编程器查找 P L C程序 中的故障部位及原因等。 于破坏胜故障 , 损坏工件甚至机床 的故障 , 维修时不允许重演 , 这时只 . 5 . 3 信号与报警指示分析法 。I ) 硬件报警指示 。 这是指包括数控系 能根据产生故 障时的现象进行相应 的检查 、 分析来排除之 , 技术难度 2
高级维修电工排故资料
Z3040B摇臂钻床排故及实训一.Z3040B摇臂钻床控制电路钻床是一种孔加工机床,可进行钻孔、扩孔、铰孔、攻丝及修刮端面等各种形式的加工。
(如图1所示)1-底座2-内外立柱3-摇臂4-主轴箱5-主轴6-工作台图11.摇臂钻床的主要结构及运行情况摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等组成。
内立柱固定在底座的一端,在它的外面套有外套筒,它套装在外立柱,外立柱可绕内立柱回转360o 。
摇臂的一端为套筒,它套装在外立柱上,并借助丝杆的正反转,可沿着外立柱作上下移动。
由于丝杆与外立柱连成一体,而升降螺母固定在摇臂上,所以摇臂不能绕外立柱转动,只能与外立柱一起绕内立柱回转。
主轴箱是一个复合部件,它由主轴电动机、主轴和主轴传动机构、、进给和变速机构、机床的操作机构等部分组成。
主轴箱安装在摇臂的水平导轨上,可以通过手轮操作,使其在水平导轨上沿摇臂移动。
当进行加工时,由特殊的加紧装置将主轴箱紧固在摇臂导轨上,外立柱紧固在内立柱上,摇臂紧固在外立柱上,然后进行钻削加工。
钻削加工时,钻头一面旋转进行切削,同时进行纵向进给。
摇臂钻床的主运动为主轴的旋转运动;进给运动为主轴的纵向进给。
辅助运动有:摇臂沿外立柱垂直移动,主轴箱沿摇臂长度方向的移动,摇臂与外立柱一起绕内立柱的回转运动。
2.Z3040B摇臂钻床的电气控制变压器TC 液压泵电动机L3L1L2电源开关及保护冷却泵电动机主轴电动机摇臂升降电动机图1 主回路4441015KM1KM6KT KM2KM3KM4KM5HL5HL4HL3HL2HL1EL1TC 14105556661816777191933310××10222HL61216主轴箱和立柱松开主轴箱和立柱夹紧电磁阀控制摇臂下降摇臂上升冷却泵、主轴电机起动工作指示灯照明变压器图2 控制回路上图为Z3040B摇臂钻床的电气控制线路图。
该摇臂钻床具有两套液压系统,一个是操纵机构液压系统,一个是加紧机构液压系统。
机床线路排故
机床线路排故实习指导书杭州职业技术学院机电工程系电气教研室2006 年10月编目录课题一:机床电气控制电路的故障分析方法 (3)一、如何阅读机床电气原理图 (3)二、机床电气控制电路故障的一般分析方法 (3)三、机床电气控制电路电阻法检查故障举例 (5)附件一智能答题器的操作方法 (8)课题二:X62W万能铣床故障的分析与排除 (10)第一节X62W型卧式万能铣库电气控制线路分析 (13)一、铣床的主要工作情况 (13)二、主电路 (13)三、控制电路 (14)YL-ZX型X62W万能铣床电路故障点原理图 (19)第二节X62W万能铣床故障的分析与排除 (20)一、X62万能铣床面板 (20)二、X62万能铣床故障分析 (20)四、X62W铣床电路问答题 (27)附件二YL-ZX型X62W万能铣床电路实训考核台故障现象 (32)课题三:T68镗床故障的分析与排除 (33)第一节T68型镗床电气控制线路分析 (36)一、T68型卧式镗床的主要工作情况 (36)二、主电路 (36)三、控制线路 (37)五、辅助电路分析 (39)YL-ZT型T68镗床电路故障点原理图 (40)第二节T68镗床故障的分析与排除 (41)一、T68镗床的面板 (41)二、T6T镗床故障分析 (41)三、T68型镗床电路问答题 (47)附件三YL-ZT型T68镗床电路实训考核台故障现象 (49)课题四:Z3050摇臂钻床故障的分析与排除 (50)第一节Z3050摇臂钻床电气控制线路分析 (53)一、主要结构及运动形式 (53)二、摇臂钻床的电力拖动特点及控制要求 (53)三.电气控制线路分析 (54)YL-ZT型T68摇臂钻床电路故障点原理图 (57)第二节电气线路常见故障分析 (58)附件四YL-ZZ型Z3050摇臂钻床电路实训考核台故障现象 (60)课题一:机床电气控制电路的故障分析方法由于各类机床型号不止一种,即使同一种型号,制造商的不同,其控制电路也存在差别。
电工技师机床排故电路图(3台机床)
M7120平面磨床磨床正常工作状态:SB3控制KM1自锁启动,SB2控制KM1停止;SB5控制KM2自锁启动,SB4控制KM2停止;SB1为总停止;SB6点动控制KM3;SB7点动控制KM4;SB8控制KM5自锁启动,SB9控制KM5停止;SB10点动控制KM6X62W万能铣床铣床正常工作状态:一、初始静止状态:SA1,工作/换刀状态切换,打到常闭闭合、常开断开,即工作状态,此时灯YC1不亮;打到另一状态,即换刀状态,此时YC1亮,其他所有开关按钮都无反应。
正常运行时打到“工作”状态。
SA2,圆/非圆状态切换,正常运行时打到“非圆”状态。
SA2-1(42-26)和SA2-3(45-48)在圆状态时断开,在非圆状态时导通,SA2-2(46-49)则相反。
QS2,在KM1吸合状态下,单独控制冷却电机,与其他开关按钮无关。
SQ1,点动型开关,在任何状态下单独控制KM1点动,指示灯无变化。
二、正常运行状态:总开关上电,指示灯EL、YC2亮。
SB1(或SB2),KM1自锁启动,指示灯无变化。
SB5(或SB6),KM1停止,按到底时,灯YC1亮。
SB3(或SB4),KM2点动,动作时,灯YC2灭,灯YC3亮;不动作时,则相反。
在KM1和KM2两个都不吸合的情况下,无论SA2打到圆或非圆状态,SQ2~6都无反应。
在KM1或KM2有一个吸合的情况下,SA2在非圆状态时,SQ2、3、5控制KM3点动,SQ4、6控制KM4点动;SA2在圆状态时,KM3立即吸合,SQ2~6都点动断开KM3。
T68镗床镗床正常工作状态:一、初始静止状态:SQ、SQ1、SQ2、SQ3、SQ4打到如图所示位置,SQ、SQ1、SQ2打到原位,即常开断开、常闭闭合;SQ3、SQ4打到动作状态,即常开闭合、常闭断开。
二、正常运行状态:SB1,点动控制KM4;SB2按下,KA1、KM1、KM3、KM4吸合(正转低速启动)→SQ打到闭合→KT得电→延时数秒→KM4断开,KM5吸合(低速转高速)→SQ断开→KM5断开,KM4吸合(高速转低速)→SB1按下,反接制动,KA1、KM1、KM3断开,KM2、KM4吸合数秒后断开。
电工实训课件——机床排故
27
SQ2-1
可能 坏了
SA2-1
SQ2-2
49SQ3-250源自SQ4-251SA2-3
SA2-2
也可 能
60
SQ5-1
SQ3-1 SQ6-1
KM4
57
KM3
55
SQ5-2
54
SQ6-2
SQ4-1
KM3
58
KM4
为了进一步缩小故障范围,我 们还可以将SQ2闭和,观察现 象
正常时的电路为:如图
27 好的
SQ3-1 SQ6-1
KM4
57
KM3
60
55
SQ5-2
54
SQ6-2
SQ4-1
KM3
58
KM4
若KM4工作,则说明
27__49__50__51__SQ6-1__58__60电路正常 可以排除27__49__50__51发生故障的可能
若KM4不工作,则说明
27__49__50__51__SQ6-1__58__60电路不正常 可以初步判断两个电路的公共部分发生故障可能性较大 即27__49__50__51
3、 分析各故障点的可能性
4、使用万用表正确测量各个点
还是例1:若将行程开关SQ5闭和,即手柄 1板动,KM3线圈不工作,分析故障原因
此时可以将行程开关SQ6闭和,即 手柄1向另一侧板动,观察现象
27
SQ2-1
好的
SA2-1
SQ2-2
49
SQ3-2
50
SQ4-2
51
SA2-3
SA2-2
SQ5-1
电气实训
机床排故
一、机床故障的种类
机械故障
液压故障 器件故障
中级机床排故分析
2.1.1 M7130磨床控制线路操作步骤:1.合上电源开关QS2.照明部分:合上开关SA2↑→照明灯EL亮若不亮查找二条回路:变压器T1一次侧回路,变压器T1二次侧灯泡回路解决图中F1,F9,F4,F7故障点3.砂轮及液压泵控制部分将开关SA1位于“退磁”位置,SA1两端的3—4线接通。
1)砂轮机起动:按下SB1↑→KM1↑吸合并自锁,砂轮电机M1正常运转(不缺相)。
停止:按下SB2↑→KM1↓释放,砂轮电机M1停止。
A)若KM1不吸合,查找KM1线圈控制回路解决图中F2,F5,F11故障点B)若电机M1缺相,查找电机M1主回路解决图中F14,F15故障点2)液压泵起动:按下SB3↑→KM2↑吸合并自锁,砂轮电机M3正常运转(不缺相)。
停止:按下SB4↑→KM2↓释放,液压泵电机M3停止。
A)若KM2不吸合,查找KM2线圈控制回路解决图中F3,F6故障点B)若电机M3缺相,查找电机M3主回路解决图中F13故障点4.电磁吸盘的控制部分1)将SA1位于“充磁”位置,SA1上的3—4两端断开,12—16,13—15两端接通→继电器KA↑吸合→电磁吸盘YH得电若KA不吸合,YH不充磁,查找二条回路:变压器二次侧及整流电路,直流充磁回路解决图中的F8,F12,F16故障点2)将SA1位于“退磁”位置,SA1上的12—15,13—14两端接通→继电器KA↓释放→电磁吸盘YH退磁(YH用灯泡代替,灯泡应仍亮)若电磁吸盘YH不能退磁(YH用灯泡代替,灯泡不亮),查找直流退磁回路解决图中F10故障点M7130平面磨床所设故障现象与分析及故障点汇总2.1.2 C6150车床控制线路操作步骤:1.合上电源开关QF1,QF22.照明部分:合上开关QF1↑→指示灯HL应亮,照明灯EL应亮若不亮查找二条回路:变压器T一次侧回路,变压器T二次侧灯泡回路解决图中F1,F3,F4,F12故障点3.主轴制动器控制部分合上电源开关QF1↑→主轴制动离合器线圈YB得电抱闸(用灯泡代替应亮)若YB不得电(灯泡代替不亮),查找VC输出的直流回路解决图中F13故障点4.主轴电机及冷却液电机及主轴正反转控制部分1)主轴电机M1正转起动将SA2位于“正转”位置,SA2上的7—8接通,按下SB3↑→KM1↑并自锁→主轴电机M1正转若KM1不吸合,查找KM1线圈回路解决图中F2,F5,F10,F14,F16,故障点2)主轴电机M1反转起动将SA2位于“反转”位置,SA2上的7—10接通,按下SB3↑→KM2↑并自锁→主轴电机M1反转若KM2不吸合,查找KM2线圈回路解决图中F6故障点3)冷却液电机M3起动在KM1(KM2)吸合的基础上,合上开关SA3↑→KM3↑吸合→冷却电机M3运转若KM3不吸合,则查找KM3线圈回路解决图中F7,F11故障点4)主轴正反转A)在KM1吸合的基础上,压下行程开关SQ3↑(向右)→中间继电器KA1↑吸合并自锁→电磁离合器YC1得电,主轴正转若KA1不吸合,则查找KA1线圈回路解决图中F8,F15故障点B)在KM1吸合的基础上,按下按钮SB4,中间继电器KA1↓释放,再压下行程开关SQ5↑(向左)→中间继电器KA2↑吸合→电磁离合器YC2得电,主轴反转若KA2不吸合,则查找KA2线圈回路解决图中F9故障点C6150车床所设故障现象与分析及故障点汇总2.1.3 Z3040摇臂钻床控制线路操作步骤:1.合上电源开关QS2.照明部分:指示灯HL1应亮,合上开关SA2↑→照明灯EL应亮若不亮查找二条回路:变压器T一次侧回路,变压器T二次侧灯泡回路解决图中F1,F2,F4,F10,F14故障点3..主轴电机控制部分主轴电动机起动:按下SB2↑→KM1↑并自锁→M1电动机正常运转(不缺相)同时,HL3指示灯亮若KM1不吸合,查找KM1线圈回路若电动机M1缺相,查找M1电机主回路若指示灯HL3不亮,查找变压器T二次侧HL3指示灯回路解决图中F3,F5;F13;F16故障点4.摇臂上升和下降控制部分1)摇臂上升:按下SB3↑+同时压下SQ2↑→KM2↑吸合→电动M2正转→摇臂上升若KM2不吸合,查找KM2线圈回路解决图中的F3,F6故障点2)摇臂下降:按下SB4↑+同时压下SQ2↑→KM3↑吸合→电动M2反转→摇臂下降若KM3不吸合,查找KM3线圈回路解决图中的F7故障点5..主轴箱与立柱松开和夹紧部分先将SQ3位于断开位置1)主轴箱和立柱松开:按下SB5↑→KM4↑吸合→M3电机正转,主轴箱与立柱松开若KM4不吸合,查找KM4线圈回路解决图中的F11,F8故障点2)主轴箱和立柱夹紧:按下SB6↑→KM5↑吸合→M3电机反转,主轴箱与立柱夹紧若KM5不吸合,查找KM5线圈回路解决图中的F12,F9故障点6.电磁阀控制部分按下SB3↑→KT↑→YV↑得电→电磁阀工作(YV用灯泡代替,YV应该亮)若YV不得电(YV灯泡代替不亮),查找YV线圈控制回路解决图中F15故障点Z3040钻床所设故障现象与分析及故障点汇总。
11.机床电气控制线路—镗床电气控制线路分析与排故
1.1 KH-T68卧式镗床
面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件,这些元 器件直接安装在面板表面,可以很直观的看它们的动作情况。
1.2
KH-T68卧式镗床电气控制线路的特点
1. 因机床主轴调速范围较大,且恒功率,主轴与进给电 动机1M采用Δ/YY双速电机。低速时,1U1、1V1、1W1 接三相交流电源,1U2、1V2、1W2悬空,定子绕组接 成三角形,每相绕组中两个线圈串联,形成的磁极对数 P=2;高速时,1U1、1V1、1W1短接,1U2、1V2、 1W2端接电源,电动机定子绕组联结成双星形(YY), 每相绕组中的两个线圈并联,磁极对数P=1。高、低速 的变换,由主轴孔盘变速机构内的行程开关SQ7控制
典型设备 电气控制电路分析
KH-T68卧式镗床控制线路分析与排故 船舶工程学院
KH-T68卧式镗床的电气控制
(1)主运动:镗杆(主轴)旋转或平旋盘(花盘)旋转。 (2)进给运动:主轴轴向(进、出)移动、主轴箱(镗头架)的垂直(上、下) 移动、花盘刀具溜板的径向移动、工作台的纵向(前、后)和横向(左、右) 移动。 (3)辅助运动:有工作台的旋转运动、后立柱的水平移动和尾架垂直移动。主 体运动和各种常速进给由主轴电机1M驱动,但各部份的快速进给运动是由快 速进给电机2M驱动。
1.5 KH-T68卧式镗床电气控制线路故障排除实习训练指导
1.实操内容 (1)用通电试验方法发现故障现象,进行故障分析,并在电气原理图中用虚线 标出最小故障范围。 (2)按图排除T 点。
2.实习步骤
(1)先熟悉原理,再进行正确的通电试车操作。 (2)熟悉电器元件的安装位置,明确各电器元件作用。 (3)教师示范故障分析检修过程(故障可人为设置)。 (4)教师设置让学生知道的故障点,指导学生如何从故障现象着手进行分析, 逐步引导到采用正确的检查步骤和检修方法。 (5)教师设置人为的自然故障点,由学生检修。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2).可靠性
可靠性是指在规定的条件下,数控机床维持无故障工作的能力。 衡量可靠性的指标有如下三个:
(1) 平均无故障时间(MTBF):是指一台数控机床在使用中两次 = 故障间隔的平均时间。它一般用总工作时间除以总故障次数来计算,
即
总工作时间 MTBF 总故障次数
(2) 平均修复时间(MTFR):是指数控机床从出现故障至交付正 常使用所用修复时间的平均值。显然,要求这段时间越短越好。
(11) 禁止敲打主轴、顶尖、刀架、导轨、等部件。
1.3 数控机床的维护保养 1).电气、系统的日常维护
电气、系统的日常维护除按说明书的规定进行外,还应注意以 下几个方面:
(1) 确保数控柜、电器柜的散热通风系统正常;
(2) 定期除尘---伺服驱动;
(3) 定期更换系统后备电池;
(4) 尽量少开电柜门;
(3) 电源的要求。数控机床对电源的电压有较高要求,电源的 电压波动必须在允许范围内,并保持相对稳定(一般允许在电压额定 值的85%~110%范围内波动)。
(4) 按机床说明书使用机床。使用机床时,不允许随意改变制造 厂设定的控制系统的参数,不允许随意提高液压系统的压力及更换
机床附件等。(参数设置不当,会使机床不能正常工作,甚至是系 统瘫痪。)
电、液基础知识和一定的机械加工实践能力。一名合格的使用人员 应具有熟练的操作技巧及快速理解程序的能力,还应该具备对常见 故障的判断与处理技能。
(2) 机床位置环境要求。机床的位置应远离振源,避免阳光直
射、热辐射、潮湿及气流的影响。数控机床的环境温度应低于30℃,
相对湿度不超过80%。(温州虹桥 慢走丝精度超差 地基)
(7) 工作中发生不正常现象或故障时Hale Waihona Puke 应立即停机排除,或通 知维修人员检修。
(8) 工作完毕后,应及时清扫机床,并将机床恢复到原始状态, 各开关、手柄放于非工作位置上,切断电源,认真执行好交接班制 度。
(9) 必须严格按照操作步骤操作机床,未经操作者同意,不允 许其他人员私自开动机床。
(10) 按动按键时用力适度,不得用力拍打键盘、按键和显示 屏。
(4) 开机时应先注意液压和气压系统的调整,检查总系统的工作 压力必须在额定范围内,溢流阀、顺序阀、减压阀等调整压力正确。 定期清理气压系统内的杂质和水液,保持清洁和干燥。
(5) 开机后首先机床回零,然后执行机床预热程序,并查看各部 分运转是否正常。
(6) 加工工件前,必须进行加工模拟或试运行,特别是首件加工。 严格检查加工原点、刀具参数、加工参数及运动轨迹,并且要将工件 清理干净,特别注意工件是否固定牢固,调节工具是否已经移开。
数控机床的维护和常见故障处理
一、 数控机床的使用与维护保养 二、 数控机床的常见故障及处理 三、 数控机床常见机械故障 四、 数控机床常见电气故障
一、 数控机床的使用与维护保养
1.1 数控机床的使用要求 使用数控机床时必须注意满足以下要求: (1) 对使用人员的要求。数控机床的使用人员必须具备初步的机、
(3) 有效度(A):是指一台可维修的数控机床,在某一段时间内, 维持其性能的概率。它通常用平均无故障时间除以平均无故障时间 与平均修复时间的和来计算,即
A MTBF MTBF MTFR
由此可见,有效度A是一个小于1的数,但越接近1越好。
2.2 故障的分类
1).系统性故障和随机性故障
以故障出现的必然性和偶然性,将故障分为系统性故障和随机 性故障。系统性故障是指机床或数控系统部分在一定的条件下必然 出现的故障;随机性故障是指偶然出现的故障。一般随机性故障往 往是由于机械结构的局部松动、错位,控制系统中的元器件出现工 作特性飘移,机床电气元件可靠性下降等原因造成的。这类故障在 同样的条件下只偶然出现一两次,需要反复试验和综合判断才能排 除。
2).有诊断显示故障和无诊断显示故障
以故障出现时有无自诊断显示,将故障分为有诊断显示故障和无 诊断显示故障。目前数控机床配置的数控系统都有自诊断功能,日本 FANUC公司和德国SIEMENS公司的数控系统都具有几百条报警信号。 有诊断显示的故障一般都与控制部分有关,可根据报警内容,较容易 找到故障原因。有时一些故障虽有诊断显示,但却是由其他原因引起 的。例如由刀库运动误差造成的换刀位置不到位,机械手取刀时中途 卡死,故障报警显示却是机械手换刀位置开关未压合,这时应对刀库 的定位误差进行调整,而不是调整机械手的位置开关。这类报警显示 提供了分析造成故障原因的线索。无诊断显示的故障发生后,往往机 床停在某一位置不能动,甚至手柄操作也失灵,维修人员只能根据出 现故障前后的现象和原理、经验来分析判断,排除故障的难度较大。
式是多种多样的, 但是故障具有相同的规律即故障规律曲线,如图 1所示。
图1 故障规律曲线
由图1可知,该曲线分为Ⅰ、Ⅱ、Ⅲ三个区域。I区为初期运行 区,此时机床的故障率呈负指数曲线函数,故障率较高,故障原因 大多数是设计、制造和装配缺陷或初期使用操作不当造成的,我们 通常叫它磨合期;Ⅱ区为机床的正常运行区,此时故障率趋近一条 水平线,故障率低,故障原因一般是由操作和维护不良而造成的突 发故障;Ⅲ区为机床的衰老区,此时故障率最大,主要原因是年久 失修及磨损过度造成的。若加强维护,可以延长系统的正常运行区。
数控机床机械系统的日常维护与普通机床相似,只是保养的部 位增多,保养要求较高。表2列出了数控机床机械系统定期维护的 具体内容。
表2-1 数控机床机械系统定期维护表
表2-2 数控机床机械系统定期维护表
二、 数控机床的常见故障及处理
2.1 故障与可靠性 1).故障 故障是指设备因自身的原因而丧失规定功能的现象。故障的形
(5) 长期闲置的数控机床应定时给机床通电,一般每周一次,
每次2小时。
❖ (6) 定期检查各接触器、继电器,动作正常、接线牢固,检查 接线端子接线、各电缆线无松动破损。
❖ (7) 检查各电机绝缘、各检测开关、各电磁阀等零部件工作正 常。
表1 数控机床电气系统定期维护表
2). 数控机床机械系统的日常维护
1.2 数控机床安全操作规程 在使用数控机床的过程中要严格遵守操作规程。数控机床的操
作规程一般如下:
(1) 操作者必须熟悉机床的功能、性能、结构、传动原理以及 控制,严禁超性能使用。
(2) 使用机床前,应穿好工作服,戴好工作帽。
(3) 工作前,应按规定对机床进行检查,查明电气控制是否正常, 各开关、手柄位置是否在规定位置上,润滑油路是否畅通,油质是 否良好,并按规定加润滑剂。
