电机铭牌

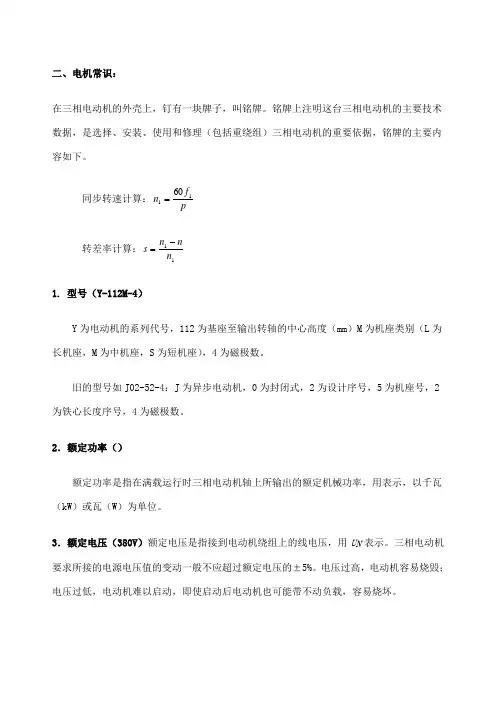

二、电机常识：在三相电动机的外壳上，钉有一块牌子，叫铭牌。

铭牌上注明这台三相电动机的主要技术数据，是选择、安装、使用和修理（包括重绕组）三相电动机的重要依据，铭牌的主要内容如下。

同步转速计算：pf n 1160= 转差率计算：11n n n s -= 1. 型号（Y-112M-4）Y 为电动机的系列代号，112为基座至输出转轴的中心高度（mm ）M 为机座类别（L 为长机座，M 为中机座，S 为短机座），4为磁极数。

旧的型号如J02-52-4：J 为异步电动机，0为封闭式，2为设计序号，5为机座号，2为铁心长度序号，4为磁极数。

2．额定功率（4.0KW ）额定功率是指在满载运行时三相电动机轴上所输出的额定机械功率，用表示，以千瓦（kW ）或瓦（W ）为单位。

3．额定电压（380V ）额定电压是指接到电动机绕组上的线电压，用U N 表示。

三相电动机要求所接的电源电压值的变动一般不应超过额定电压的±5%。

电压过高，电动机容易烧毁；电压过低，电动机难以启动，即使启动后电动机也可能带不动负载，容易烧坏。

4．额定电流（8.8A ）额定电流是指三相电动机在额定电源电压下，输出额定功率时，流入定子绕组的线电流，用I N 表示，以安（A ）为单位。

若超过额定电流过载运行，三相电动机就会过热乃至烧毁。

三相异步电动机的额定功率与其他额定数据之间有如下关系式N N N N N I U P ηϕcos 3=式中 N ϕc o s ——额定功率因数N η ——额定效率5．额定频率(50Hz)额定频率是指电动机所接的交流电源每秒钟内周期变化的次数，用N f 表示。

我国规定标准电源频率为50Hz 。

6．额定转速（1440r/min ）额定转速表示三相电动机在额定工作情况下运行时每分钟的转速，用N n 表示，一般是略小于对应的同步转速1n 。

如1n =1500r/min ，则N n =1 440r/min 。

7．绝缘等级绝缘等级是指三相电动机所采用的绝缘材料的耐热能力，它表明三相电动机允许的最高工作温度。

它与电动机绝缘材料所能承受的温度有关。

A 级绝缘为1050C ，E 级绝缘为1200C ，B 级绝缘为1300C ，F 级绝缘为1550C ，C 级绝缘为1800C 。

8．接法（ ）三相电动机定子绕组的连接方法有星形（Y）和三角形（△）两种。

定子绕组的连接只能按规定方法连接，不能任意改变接法，否则会损坏三相电动机。

9．防护等级（IP44）防护等级表示三相电动机外壳的防护等级，其中IP是防护等级标志符号，其后面的两位数字分别表示电机防固体和防水能力。

数字越大，防护能力越强，如IP44中第一位数字“4”表示电机能防止直径或厚度大于1毫米的固体进入电机内壳。

第二位数字“4”表示能承受任何方向的溅水。

11．定额定额是指三相电动机的运转状态，即允许连续使用的时间，分为连续、短时、周期断续三种。

（1）连续连续工作状态是指电动机带额定负载运行时，运行时间很长，电动机的温升可以达到稳态温升的工作方式。

（2）短时短时工作状态是指电动机带额定负载运行时，运行时间很短，使电动机的温升达不到稳态温升；停机时间很长，使电动机的温升可以降到零的工作方式。

（3）周期断续周期断续工作状态是指电动机带额定负载运行时，运行时间很短，使电动机的温升达不到稳态温升；停止时间也很短，使电动机的温升降不到零，工作周期小于10min的工作方式。

1.测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/min，指针应指向无穷大（∞），否则说明兆欧表有故障。

2.测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确。

3.测量时必须正确接线。

兆欧表共有3个接线端（L、E、G）。

测量回路对地电阻时，L端与回路的裸露导体连接，E端连接接地线或金属外壳；测量回路的绝缘电阻时，回路的首端与尾端分别与L、E连接；测量电缆的绝缘电阻时，为防止电缆表面泄漏电流对测量精度产生影响，应将电缆的屏蔽层接至G端。

4.兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间和导线与地之间应保持适当距离，以免影响测量精度。

<BR>5.摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电。

<BR>6.摇动兆欧表后，各接线柱之间不能短接，以免损坏同步电机就是靠励磁电流运行的，如果没有励磁，电机就是异步的。

励磁是加在转子上的直流系统，它的旋转速度和极性与定子是一致的，如果励磁出现问题，电动机就会失步，调整不过来，触发保护“励磁故障”电动机跳闸说的白一点，励磁电流就是同步电机转子中流过的电流（有了这个电流，使转子相当于一个电磁铁，有N极和S极），在正常运行时，这个电流是由外部加在转子上的直流电压产生的。

以前这个直流电压是由直流电动机供给，现在大多是由可控硅整流后供给。

我们通常把可控硅整流系统称为励磁装置。

异步机就是电机的转子转动的速度与定子所产生的旋转磁场的旋转速度不一致，有一个差值（不同步）。

我们叫转差。

这个转差与定子所产生的旋转磁场的转速的比率叫转差率。

同步机与异步机的区别在于：从供电方面说，异步机只是在定子侧加上电压（也有转子上加电压的），而同步机要在定子和转子上都加上电压。

也就是说异步机是单边励磁，同步机是双边励磁。

从转速方面说，异步机的转速只与负荷大小有关（当然有一定的范围），而同步机的转速只与电网的频率有关。

从结构上说，同步电机与异步机转子的构造也不一样。

异步机的转子是有夕钢片和铝条（或夕钢片和线圈组成），而同步机一般由数块磁钢和线圈组成（也有隐极式的不太一样）。

当然还有许多差别，如工艺要求、设计问题等等，我也说不全，请共同探讨。

步进电机和交流伺服电机性能比较步进电机和交流伺服电机性能比较步进电机是一种离散运动的装置，它和现代数字控制技术有着本质的联系。

在目前国内的数字控制系统中，步进电机的应用十分广泛。

随着全数字式交流伺服系统的出现，交流伺服电机也越来越多地应用于数字控制系统中。

为了适应数字控制的发展趋势，运动控制系统中大多采用步进电机或全数字式交流伺服电机作为执行电动机。

虽然两者在控制方式上相似（脉冲串和方向信号），但在使用性能和应用场合上存在着较大的差异。

现就二者的使用性能作一比较。

一、控制精度不同两相混合式步进电机步距角一般为3.6°、1.8°，五相混合式步进电机步距角一般为0.72 °、0.36°。

也有一些高性能的步进电机步距角更小。

如四通公司生产的一种用于慢走丝机床的步进电机，其步距角为0.09°；德国百格拉公司（BERGER LAHR）生产的三相混合式步进电机其步距角可通过拨码开关设置为1.8°、0.9°、0.72°、0.36°、0.18°、0.09°、0.072°、0.036°，兼容了两相和五相混合式步进电机的步距角。

交流伺服电机的控制精度由电机轴后端的旋转编码器保证。

以松下全数字式交流伺服电机为例，对于带标准2500线编码器的电机而言，由于驱动器内部采用了四倍频技术，其脉冲当量为360°/10000=0.036°。

对于带17位编码器的电机而言，驱动器每接收217=131072个脉冲电机转一圈，即其脉冲当量为360°/131072=9.89秒。

是步距角为1.8°的步进电机的脉冲当量的1/655。

二、低频特性不同步进电机在低速时易出现低频振动现象。

振动频率与负载情况和驱动器性能有关，一般认为振动频率为电机空载起跳频率的一半。

这种由步进电机的工作原理所决定的低频振动现象对于机器的正常运转非常不利。

当步进电机工作在低速时，一般应采用阻尼技术来克服低频振动现象，比如在电机上加阻尼器，或驱动器上采用细分技术等。

交流伺服电机运转非常平稳，即使在低速时也不会出现振动现象。

交流伺服系统具有共振抑制功能，可涵盖机械的刚性不足，并且系统内部具有频率解析机能（FFT），可检测出机械的共振点，便于系统调整。

三、矩频特性不同步进电机的输出力矩随转速升高而下降，且在较高转速时会急剧下降，所以其最高工作转速一般在300～600RPM。

交流伺服电机为恒力矩输出，即在其额定转速（一般为2000RPM 或3000RPM）以内，都能输出额定转矩，在额定转速以上为恒功率输出。

四、过载能力不同步进电机一般不具有过载能力。

交流伺服电机具有较强的过载能力。

以松下交流伺服系统为例，它具有速度过载和转矩过载能力。

其最大转矩为额定转矩的三倍，可用于克服惯性负载在启动瞬间的惯性力矩。

步进电机因为没有这种过载能力，在选型时为了克服这种惯性力矩，往往需要选取较大转矩的电机，而机器在正常工作期间又不需要那么大的转矩，便出现了力矩浪费的现象。

五、运行性能不同步进电机的控制为开环控制，启动频率过高或负载过大易出现丢步或堵转的现象，停止时转速过高易出现过冲的现象，所以为保证其控制精度，应处理好升、降速问题。

交流伺服驱动系统为闭环控制，驱动器可直接对电机编码器反馈信号进行采样，内部构成位置环和速度环，一般不会出现步进电机的丢步或过冲的现象，控制性能更为可靠。

六、速度响应性能不同步进电机从静止加速到工作转速（一般为每分钟几百转）需要200～400毫秒。

交流伺服系统的加速性能较好，以松下MSMA 400W交流伺服电机为例，从静止加速到其额定转速3000RPM仅需几毫秒，可用于要求快速启停的控制场合。

综上所述，交流伺服系统在许多性能方面都优于步进电机。

但在一些要求不高的场合也经常用步进电机来做执行电动机。

所以，在控制系统的设计过程中要综合考虑控制要求、成本等多方面的因素，选用适当的控制电机直线异步电动机的结构主要包括定子、动子和直线运动的支撑轮三部分。

为了保证在行程范围内定子和动子之间具有良好的电磁场耦合，定子和动子的铁心长度不等。

定子可制成短定子和长定子两种形式。

由于长定子结构成本高、运行费用高，所以很少采用。

直线电动机与旋转磁场一样，定子铁心也是由硅钢片叠成，表面开有齿槽；槽中嵌有三相、两相或单相绕组；单相直线异步电动机可制成罩极式，也可通过电容移相。

直线异步电动机的动子有三种形式：(1)磁性动子动子是由导磁材料制成（钢板），既起磁路作用，又作为笼型动子起导电作用。

(2)非磁性动子，动子是由非磁性材料（铜）制成，主要起导电作用，这种形式电动机的气隙较大，励磁电流及损耗大。

(3)动子导磁材料表面覆盖一层导电材料，导磁材料只作为磁路导磁作用；覆盖导电材料作笼型绕组。

因磁性动子的直线异步电动机结构简单，动子不仅作为导磁、导电体，甚至可以作为结构部件，其应用前景广阔。
