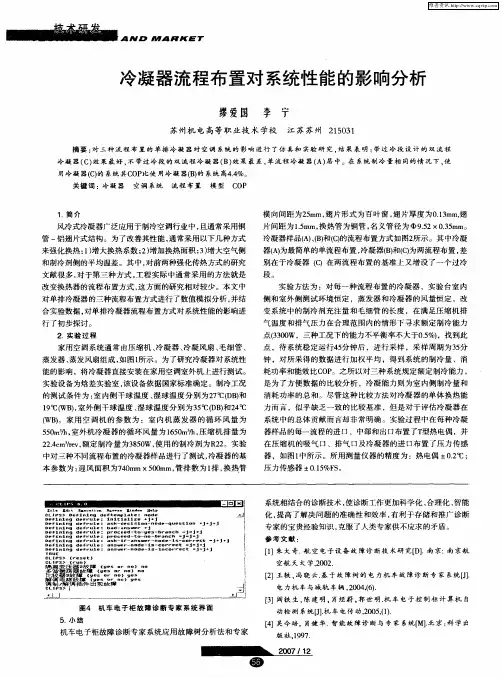

冷凝器流程布置对系统性能的影响分析
缪爱国 李 宁
苏州机电高等职业技术学校 江苏苏州 ２１５０３１
摘要： 对三种流程布置的单排冷凝器对空调系统的影响进行了仿真和实验研究， 结果表明： 带过冷段设计的双流程 冷凝器（ Ｃ） 效果最好， 不带过冷段的双流程冷凝器（ Ｂ） 效果最差， 单流程冷凝器（ Ａ） 居中。在系统制冷量相同的情况下， 使 用 冷 凝 器 （Ｃ）的 系 统 其 ＣＯＰ比 使 用 冷 凝 器 （Ｂ）的 系 统 高 ４．４％。
凝器由１路变化对称的２路， 对系统的性能而言并没有好处， 因
图３ 不同流程冷凝器的参数变化
ｃｏｐ ｍ（ｋｇ／ｈ）
图４ 制冷剂流量、ＣＯＰ 与冷凝温度的关系 ４．２ 流程布置对系统ＣＯＰ的影响 三种冷凝器流程布置对系统性能的影响如图４中对应曲 线所示， 可以看出， 使用带过冷段设计的两流程布置方式的冷 凝 器（ Ｃ） 的 系 统 制 冷ＣＯＰ最 大 ， 单 流 程 布 置 的 冷 凝 器（Ａ）次 之 ， 而不带过冷段设计的冷凝器（Ｂ）的性能最差。实验结果表明， 采 用冷凝器 （ Ｃ） 流程布置方式的系统， 其ＣＯＰ要比采用冷凝器 （ Ｂ） 流程布置方式的系统的ＣＯＰ要高约４．４％。这是由于冷凝器 （ Ｂ） 中冷凝温度过高， 也即冷凝压力高， 造成 压 缩 机 压 比 增 大 ， 功耗增加的缘故。需要说明的是， 图４中同时给出了三种流程 布置下的制冷剂流量分布， 可以看出， 冷凝器（Ｂ）的 流 程 布 置 其 制冷剂流量最大。 ４．３ 流程布置对热泵功能的影响 从前述实验和分析结果来看， 尽管采用流程布置方式不 同的冷凝器对系统制冷性能有影响， 但其影响程度并不十分 明显。为进一步分析， 又对三种系统进行了制热工况的测试。 依 据 国 家 标 准 ， 测 试 工 况 为 ： 室 内 侧 干 球 温 度 、湿 球 温 度 分 别 为 ２０℃ （ＤＢ）和 １５℃（ＷＢ）， 室 外 侧 干 球 温 度 、湿 球 温 度 分 别 为 ７℃（ＤＢ）和６℃ （ＷＢ）。此时， 室外机的冷凝器做为蒸发器从环境
实验方法为： 对每一种流程布置的冷凝器， 实验台室内 侧和室外侧测试环境恒定， 蒸发器和冷凝器的风量恒定， 改 变系统中的制冷剂充注量和毛细管的长度， 在满足压缩机排 气温度和排气压力在合理范围内的情形下寻求额定制冷能力 点（３３００Ｗ， 三种工况下的能力不平衡率不大于０．５％）， 找到此 点， 待 系 统 稳 定 运 行４５分 钟 后 ， 进 行 采 样 ， 采 样 周 期 为３５分 钟， 对所采得的数据进行加权平均， 得到系统的制冷量、消 耗 功 率 和 能 效 比 ＣＯＰ。 之 所 以 对 三 种 系 统 规 定 额 定 制 冷 能 力 ， 是为了方便数据的比较分析， 冷凝能力则为室内侧制冷量和 消耗功率的总和。尽管这种比较方法对冷凝器的单体换热能 力而言， 似乎缺乏一致的比较基准， 但是对于评估冷凝器在 系统中的总体贡献而言却非常明确。实验过程中在每种冷凝 器样品的每一流程的进口、中部和出口布置了Ｔ型热电偶， 并 在压缩机的吸气口、排气口及冷凝器的进口布置了压力传感 器， 如图１中所示。所用测量 仪器的精度为： 热电偶±０．２℃； 压 力 传 感 器 ±０．１５％ＦＳ。
