基于MATLAB的心电信号的分析与处理设计
课题二基于MATLAB平台的心电信号分析系统设计与仿真
课题二基于MATLABDE的心电信号分析系统的设计与仿真一、本课题的目的本设计课题主要研究数字心电信号的初步分析及滤波器的应用。
通过完成本课题的设计，拟主要达到以下几个目的：(1)了解MATLAB软件的特点和使用方法，熟悉基于Simulink的动态建模和仿真的步骤和过程；(2)了解人体心电信号的时域特征和频谱特征；(3)进一步了解数字信号的分析方法；(4)通过应用具体的滤波器进一步加深对滤波器理解；(5)通过本课题的设计，培养学生运用所学知识分析和解决实际问题的能力。
二、课题任务设计一个简单的心电信号分析系统。
对输入的原始心电信号，进行一定的数字信号处理，进行频谱分析。
采用Matlab语言设计，要求分别采用两种方式进行仿真，即直接采用Matlab 语言编程的静态仿真方式、采用Simulink进行动态建模和仿真的方式。
根据具体设计要求完成系统的程序编写、调试及功能测试。
(1)对原始数字心电信号进行读取，由数字信号数据绘制出其时域波形。
(2)对数字信号数据做一次线性插值，使其成为均匀数字信号，以便后面的信号分析。
(3)根据心电信号的频域特征（自己查阅相关资料），设计相应的低通和高通滤波器。
(4)编程绘制实现信号处理前后的频谱，做频谱分析，得出相关结论。
(5)对系统进行综合测试，整理数据，撰写设计报告。
三、主要设备和软件(1)PC机一台。
(2) MATLAB6.5以上版本软件，一套。
四、设计内容、步骤和要求4.1必做部分4.1.1利用Matlab对MIT-BIH数据库提供的数字心电信号进行读取，并还原实际波形美国麻省理工学院提供的MIT-BIH数据库是一个权威性的国际心电图检测标准库，近年来应用广泛，为我国的医学工程界所重视。
MIT-BIH数据库共有48个病例，每个病例数据长30min，总计约有116000多个心拍，包含有正常心拍和各种异常心拍，内容丰富完整。
为了读取简单方便，采用其txt 格式的数据文件作为我们的原心电信号数据。
基于matlab的心电信号预处理
基于matlab的心电信号预处理一、心电信号（1）心电信号的特性人体心电信号是非常微弱的生理低频电信号，通常最大的幅值不超过5mV，信号频率在0．05～100Hz之间。
心电信号是通过安装在人体皮肤表面的电极来拾取的。
由于电极和皮肤组织之间会发生极化现象，会对心电信号产生严重的干扰。
加之人体是一个复杂的生命系统，存在各种各样的其他生理电信号对心电信号产生干扰。
同时由于我们处在一个电磁包围的环境中，人体就像一根会移动的天线，从而会对心电信号产生50Hz左右的干扰信号。
心电信号具有微弱、低频、高阻抗等特性，极容易受到干扰，所以分析干扰的来源，针对不同干扰采取相应的滤除措施，是数据采集重点考虑的一个问题。
常见干扰有如下几种：①工频干扰②基线漂移③肌电干扰心电信号具有以下几个特点：·信号极其微弱，一般只有0.05～4mV，典型值为1mV；·频率范围较低，频率范围为0.1～35Hz，主要集中在5～20Hz；·存在不稳定性。
人体内部各器官问的相互影响以及各人的心脏位置、呼吸、年龄、是否经常锻炼等因素，都会使心电信号发生相应变化；·干扰噪声很强。
对心电信号进行测量时，必然要与外界联系，但由于其自身的信号非常微弱，因此，各种干扰噪声非常容易影响测量。
其噪声可能来自工频(50Hz)干扰、电极接触噪点、运动伪迹、肌电噪声、呼吸引起的基线漂移和心电幅度变化以及其他电子设备的机器噪声等诸多方面。
（2）心电信号的选择本次实验所采用的心电信号来自MIT-BIH库，库中有48组失常的心电信号，要在其中找出符合实验要求的心电信号（即含有肌电干扰、工频干扰和基线漂移）。
（3）正常心电信号波形图1是正常心电信号在一个周期内的波形，由P波、QRS波群和T波组成。
P波是由心房的去极化产生的，其波形比较小，形状有些圆，幅度约为0.25mV，持续时间为0.08~0.11s。
窦房结去极化发生在心房肌细胞去极化之前，因而在时间上要先于P波，只是窦房结处于心脏内部，其电活动在体表难以采集。
基于MATLAB的心电信号的分析与处理设计
河南科技大学课程设计说明书课程名称医学信号处理题目基于MATLAB的心电信号的分析与处理设计（2）院系医学技术与工程学院班级医疗器械工程111班学生姓名指导教师侯海燕宋卫东＿日期 2014年9月11号课程设计任务书（指导教师填写）课程设计名称医学信号处理学生姓名专业班级医疗器械工程111班设计题目基于MATLAB的心电信号的分析与处理设计（2）一、课程设计目的1．熟练掌握使用MATLAB程序设计方法2．掌握数字信号处理的基本概念、理论、方法3．掌握序列离散傅里叶变换的MATLAB实现，并进行频谱分析4．熟练掌握使用MATLAB设计IIR或FIR数字滤波器5．学会用MATLAB对信号进行分析和处理二、设计内容、技术条件和要求一）设计内容与技术条件1．根据给定的一段MIT-BIH心电信号（101号），画出心电信号的时域波形和频谱图（幅频和相频）；2．根据心电信号频率范围及其噪声的频率范围设计2个滤波器（一个IIR，一个FIR）实现对心电信号滤波。
滤波器的种类（高通，低通，带通，带阻），滤波器性能指标（通阻带截止频率，衰减系数），滤波器的设计方法（IIR有冲击响应不变法和双线性变换法，FIR有窗函数法及频率抽样法）等自行设计。
要求输出所设计的滤波器的系统函数，画出滤波器的频率响应（幅频响应和相频响应）曲线；3．用该滤波器对心电信号进行滤波，画出滤波以后心电信号的时域波形和频谱（幅频）；分析信号滤波前后心电信号的时域和频域的变化；4．两个滤波器滤波效果异同分析；5．运用GUI设计一个心电信号处理系统界面。
（选作）二）设计要求1．根据滤波器的性能指标要求，设计数字滤波器；2．程序中按照IIR滤波器的步骤一步步完成设计；尽可能的少调用MATLAB 自带的函数文件；3．设计程序要通用性好，整齐易懂，并要求主要语句有注释；4．设计结果中的图示要美观，整齐，有标题，有纵横坐标标示；5．课程设计报告要有理论依据、设计过程，结果分析。
基于Matlab的心电信号分析与处理小论文.doc
基于Mat lab的心电信号分析与处理摘要：本课题设计了一个简单的心电信号分析系统。
直接采用Mat lab语言编程对输入的原始心电信号进行处理，并通过matlab语言编程设计对其进行时域和频域的波形频谱分析，根据具体设计要求完成系统的程序编写、调试及功能测试，得出一定的结论。
(This topic has designed a simple ECG analysis system. Direct use of Matlab programming language original ECG signal input is processed, and its waveform spectrum analysis of the time domain and frequency domain matlab language programming through design, prepared in accordance with specific design requirements to complete the system of procedures, debugging and functional testing，too a certain conclusion.)关键字：matlab、心电信号、滤波一、课题目的及意义心电信号是人类最早研究并应用于医学临床的生物信号之一，它比其它生物电信号更易于检测，并且具有较直观的规律性，因而心电图分析技术促进了医学的发展。
然而，心电图自动诊断还未广泛应用于临床，从国内外的心电图机检测分析来看，自动分析精度还达不到可以替代医生的水平，仅可以为临床医生提供辅助信息。
其主要原因是心电波形的识别不准，并iL心电图诊断标准不统-。
因此，探索新的方法以提高波形识别的准确率，寻找适合计算机实现又具诊断价值的诊断标准，是改进心电图自动诊断效果，扩大其应用范围的根木途径。
基于MATLAB的心电信号的分析与处理设计
河南科技大学课程设计说明书课程名称医学信号处理题目基于MATLAB的心电信号的分析与处理设计（2）院系医学技术与工程学院班级医疗器械工程111班学生姓名指导教师侯海燕宋卫东＿日期 2014年9月11号课程设计任务书（指导教师填写）课程设计名称医学信号处理学生姓名专业班级医疗器械工程111班设计题目基于MATLAB的心电信号的分析与处理设计（2）一、课程设计目的1．熟练掌握使用MATLAB程序设计方法2．掌握数字信号处理的基本概念、理论、方法3．掌握序列离散傅里叶变换的MATLAB实现，并进行频谱分析4．熟练掌握使用MATLAB设计IIR或FIR数字滤波器5．学会用MATLAB对信号进行分析和处理二、设计内容、技术条件和要求一）设计内容与技术条件1．根据给定的一段MIT-BIH心电信号（101号），画出心电信号的时域波形和频谱图（幅频和相频）；2．根据心电信号频率范围及其噪声的频率范围设计2个滤波器（一个IIR，一个FIR）实现对心电信号滤波。
滤波器的种类（高通，低通，带通，带阻），滤波器性能指标（通阻带截止频率，衰减系数），滤波器的设计方法（IIR有冲击响应不变法和双线性变换法，FIR有窗函数法及频率抽样法）等自行设计。
要求输出所设计的滤波器的系统函数，画出滤波器的频率响应（幅频响应和相频响应）曲线；3．用该滤波器对心电信号进行滤波，画出滤波以后心电信号的时域波形和频谱（幅频）；分析信号滤波前后心电信号的时域和频域的变化；4．两个滤波器滤波效果异同分析；5．运用GUI设计一个心电信号处理系统界面。
（选作）二）设计要求1．根据滤波器的性能指标要求，设计数字滤波器；2．程序中按照IIR滤波器的步骤一步步完成设计；尽可能的少调用MATLAB 自带的函数文件；3．设计程序要通用性好，整齐易懂，并要求主要语句有注释；4．设计结果中的图示要美观，整齐，有标题，有纵横坐标标示；5．课程设计报告要有理论依据、设计过程，结果分析。
根据MATLAB的心电信号分析
计算机信息处理课程设计说明书题目：基于MATLAB的心电信号分析学院（系）：年级专业：学号：学生姓名：指导教师：燕山大学课程设计（论文）任务书院（系）：基层教学单位：说明：此表一式四份，学生、指导教师、基层教学单位、系部各一份。
2014年12月 01日摘要心电信号是人们认识最早、研究最早的人体生理电信号之一。
目前心电检测已经成为重要的医疗检测手段，但是心电信号的相关试验及研究依然是医学工作者和生物医学工程人员的重要议题。
信号处理的基本概念和分析方法已应用于许多不同领域和学科中，尤其是数字计算机的出现和大规模集成技术的高度发展，有力地推动了数字信号处理技术的发展和应用。
心电信号是人类最早研究并应用于医学临床的生物电信号之一，它比其他生物电信号便易于检测，并具有较直观的规律性，对某些疾病尤其是心血管疾病的诊断具有重要意义。
它属于随机信号的一种，用数字信号处理的方法和Matlab软件对其进行分析后，可以得到许多有用的信息，对于诊断疾病有非常重要的参考价值。
本课题基于matlab对心电信号做了简单的初步分析。
直接采用Matlab 语言编程的静态仿真方式、对输入的原始心电信号，进行线性插值处理，并通过matlab语言编程设计对其进行时域和频域的波形频谱分析，根据具体设计要求完成程序编写、调试及功能测试，得出一定的结论。
关键词： matlab 心电信号线性插值频谱分析目录一：课题的目的及意义 (1)二：设计内容与步骤 (1)1．心电信号的读取 (1)2．对原始心电信号做线形插值 (3)3．设计滤波器 (5)4．对心电信号做频谱分析 (6)三：总结 (7)四：附录 (8)五：参考文献 (12)一：课题目的及意义心电信号是人类最早研究并应用于医学临床的生物信号之一，它比其它生物电信号更易于检测，并且具有较直观的规律性，因而心电图分析技术促进了医学的发展。
然而，心电图自动诊断还未广泛应用于临床，从国内外的心电图机检测分析来看，自动分析精度还达不到可以替代医生的水平，仅可以为临床医生提供辅助信息。
如何使用Matlab进行心电信号分析和心律失常检测
如何使用Matlab进行心电信号分析和心律失常检测引言：心电信号分析和心律失常检测是临床医学和生物医学工程领域中重要的研究内容。
随着计算机技术的发展和数据处理的能力提升，基于Matlab的心电信号分析方法逐渐成为了研究人员的首选。
本文将介绍如何使用Matlab进行心电信号分析和心律失常检测，包括数据预处理、特征提取和分类识别等方面。
一、数据预处理心电信号采集设备通常会在测量过程中引入一些噪声，而且数据量庞大，因此在进行心电信号分析之前，首先需要进行数据预处理。
Matlab提供了多种函数和工具箱用于数据预处理，包括滤波、降噪和去除基线漂移等。
1.1 滤波滤波是常用的数据预处理方法之一，可以去除心电信号中的高频噪声和低频干扰。
Matlab中提供了多种数字滤波器设计和滤波函数，如低通滤波器、高通滤波器和带通滤波器等。
根据信号的特点和需求，选择适当的滤波器进行滤波处理。
1.2 降噪降噪是为了减少心电信号中的噪声干扰，提高信号的质量。
Matlab提供了多种降噪方法，如小波降噪、局部平均法和高斯滤波等。
可以根据信号的特点选择适当的降噪方法进行处理。
1.3 基线漂移去除由于测量设备和生理原因等因素，心电信号中常常存在基线漂移，即信号整体上升或下降的现象。
这种漂移会干扰信号的分析和处理，因此需要进行去除。
Matlab提供了多种去除基线漂移的方法，如线性拟合法和小波去噪法等。
二、特征提取心电信号中包含了丰富的生理和病理信息，通过提取心电信号的特征可以更好地进行心律失常的检测和分类。
Matlab提供了多种特征提取函数和工具箱，如时域分析、频域分析和小波分析等。
2.1 时域分析时域分析主要针对心电信号的时间特性进行分析，如心跳间期、QRS波峰和ST段变化等。
Matlab提供了多种时域特征提取函数，如平均心率、标准差和RR间期等。
2.2 频域分析频域分析主要针对心电信号的频率特性进行分析，如心率变异性和频率成分等。
Matlab提供了多种频域特征提取函数，如功率谱密度和频谱熵等。
利用MATLAB进行心电图信号处理与分析
利用MATLAB进行心电图信号处理与分析心电图（Electrocardiogram，简称ECG）是一种记录心脏电活动的重要手段，通过对心电图信号的处理与分析可以帮助医生判断患者的心脏健康状况。
MATLAB作为一种功能强大的科学计算软件，被广泛运用于心电图信号处理与分析领域。
本文将介绍如何利用MATLAB进行心电图信号处理与分析，包括信号预处理、特征提取、心率检测等内容。
1. 信号预处理在进行心电图信号处理之前，首先需要对原始信号进行预处理，以提高后续分析的准确性和可靠性。
常见的信号预处理方法包括滤波、去噪和基线漂移校正等。
1.1 滤波滤波是信号处理中常用的技术，可以去除信号中的噪声和干扰，保留有用的信息。
在心电图信号处理中，常用的滤波方法包括低通滤波、高通滤波和带通滤波等。
MATLAB提供了丰富的滤波函数和工具箱，可以方便地实现各种滤波操作。
1.2 去噪心电图信号往往受到各种干扰和噪声的影响，如肌肉运动、呼吸运动等。
去噪是信号预处理中至关重要的一步，可以有效提取出心电活动的真实信息。
MATLAB中有多种去噪算法可供选择，如小波去噪、均值滤波等。
1.3 基线漂移校正基线漂移是指心电图信号中由于各种原因引起的直流成分变化，会影响后续特征提取和分析的准确性。
在预处理阶段需要对基线漂移进行校正，以保证后续分析结果的可靠性。
MATLAB提供了多种基线漂移校正方法，如多项式拟合、小波变换等。
2. 特征提取特征提取是对经过预处理的心电图信号进行进一步分析和抽取有意义的特征信息。
常见的特征包括R峰位置、QRS波群宽度、ST段变化等，这些特征可以反映心脏活动的规律和异常情况。
2.1 R峰检测R峰是心电图中QRS波群中最高点对应的峰值，通常用于计算心率和分析心脏节律。
MATLAB提供了多种R峰检测算法，如基于阈值法、基于波形相似性比较法等。
通过R峰检测可以准确计算心率，并进一步分析心脏节律是否规律。
2.2 QRS波群特征提取除了R峰位置外，QRS波群中的形态和宽度也包含了丰富的信息。
Matlab中的心电图分析与生理信号处理技术
Matlab中的心电图分析与生理信号处理技术心电图（ECG）是测量人体心脏活动的一种常用方法，在医学领域具有重要意义。
为了更好地理解和分析心电图数据，研究者们不断探索和开发新的心电图分析与生理信号处理技术。
本文将介绍Matlab中的心电图处理工具和方法，以及它们在心脏疾病诊断和监测中的应用。
心电图是通过记录心脏电活动而得到的，它的分析可以帮助医生诊断心脏病变，判断心脏健康状况。
Matlab作为一种功能强大的计算环境和编程语言，被广泛应用于心电图数据的处理和分析。
在Matlab中，有许多用于心电图处理的工具箱和函数，如BioSig、EEGLAB和WFDB等。
这些工具可用于读取心电图数据、预处理、特征提取和信号处理等操作。
首先，读取心电图数据是进行心电图分析的第一步。
在Matlab中，可以使用wfdb库函数读取和解析MIT-BIH心电图数据库中的数据。
这个数据库是心电图研究中广泛使用的一个标准数据集，包含多种心脏病变的记录。
通过使用wfdb库函数，可以方便地获取这些数据并进行后续处理。
在读取数据之后，预处理是一个重要的步骤。
通常，心电图数据中会包含各种噪音和干扰，如基线漂移、肌电干扰和电源干扰等。
为了提高数据质量，需要对这些噪音进行滤波和去除。
在Matlab中，可以使用滤波器函数对心电图信号进行滤波处理。
常用的滤波方法包括低通滤波、高通滤波和带通滤波等。
滤波操作可以提高信号质量，并减少噪音对后续分析的影响。
除了滤波，特征提取也是心电图分析的关键环节。
心电图信号中包含了许多与心脏活动相关的特征信息，如QRS波群、P波和T波等。
这些特征可以用来分析心脏节律和诊断心脏疾病。
在Matlab中，可以使用各种函数和算法来提取这些特征。
例如，利用Matlab中的内置函数，可以计算QRS波群的峰值、峰宽和波形面积等。
此外，还可以使用自定义的算法来提取其他特征，如RR间期、ST段抬高和QT间期等。
在特征提取之后，需要进行进一步的信号处理和分析。
基于MATLAB的心电信号的分析与处理设计
基于MATLAB的心电信号的分析与处理设计心电信号是一种重要的生物信号，可以通过分析和处理心电信号来诊断心脏病和其他心血管疾病。
在本文中，我将介绍基于MATLAB的心电信号分析与处理的设计方案。
首先，我们需要明确任务的目标和需求。
心电信号的分析与处理主要包括以下几个方面：心率分析、心律失常检测、心电特征提取和心电图绘制。
下面将详细介绍每一个方面的设计方案。
1. 心率分析：心率是心电信号中最基本的参数之一，可以通过计算心电信号的RR间期来得到。
RR间期是相邻两个R波之间的时间间隔，R波是心电信号中最明显的波峰。
我们可以使用MATLAB中的信号处理工具箱来计算RR间期。
首先，我们需要对心电信号进行预处理，包括滤波和去除噪声。
常用的滤波方法有低通滤波和高通滤波。
低通滤波可以去除高频噪声，高通滤波可以去除低频噪声。
MATLAB中的fir1函数可以用于设计滤波器。
然后，我们可以使用MATLAB中的findpeaks函数来检测R波的位置。
findpeaks函数可以找到信号中的峰值，并返回峰值的位置和幅值。
通过计算相邻两个R波的时间间隔，就可以得到心率。
2. 心律失常检测：心律失常是心脏节律异常的一种表现，可以通过心电信号的特征来检测。
常见的心律失常包括心房颤动、心室颤动等。
我们可以使用MATLAB中的自动检测算法来检测心律失常。
首先，我们需要对心电信号进行预处理，包括滤波和去除噪声，同心率分析中的方法相同。
然后，我们可以使用MATLAB中的心律失常检测工具箱来进行心律失常检测。
心律失常检测工具箱提供了多种自动检测算法，包括基于模板匹配的方法、基于时间域特征的方法和基于频域特征的方法。
根据具体的需求和数据特点，选择合适的算法进行心律失常检测。
3. 心电特征提取：心电信号中包含丰富的信息，可以通过提取心电特征来辅助心脏疾病的诊断。
常见的心电特征包括QRS波群宽度、ST段变化和T波形态等。
我们可以使用MATLAB中的特征提取工具箱来提取心电特征。
如何使用Matlab进行心电信号处理与分析
如何使用Matlab进行心电信号处理与分析1. 引言心电信号是一种重要的生理信号，对心脏病的诊断和监测起着至关重要的作用。
Matlab是一种功能强大的工具，用于信号处理和数据分析，特别适用于心电信号处理。
本文将介绍如何使用Matlab进行心电信号处理与分析的方法和技巧。
2. 数据读取和预处理首先，需要将采集到的心电信号从数据文件中读取到Matlab中进行后续处理和分析。
可以使用Matlab提供的函数（如load、importdata等）来读取常见的数据格式（如txt、csv等）。
在读取完成后，进行数据预处理以去除可能存在的噪声和干扰。
常见的预处理方法包括滤波和去噪。
滤波可以通过设计数字滤波器（如低通滤波器、带通滤波器等）或应用现有的滤波器函数（如butter、cheby1等）来实现。
去噪可以通过信号处理技术（如小波变换、小波阈值去噪等）来实现。
3. 心电信号特征提取在预处理完成后，需要从心电信号中提取出有用的特征。
这些特征可以用于心脏异常的诊断和疾病监测。
常见的特征包括心率、QRS波群宽度、ST段和T波等。
心率可以通过计算RR间期的倒数来获得，即心率=60/RR间期。
QRS波群宽度可以通过计算QRS波群的起始点和结束点之间的时间差来获得。
ST段和T波的特征可以通过计算它们的幅值、持续时间和斜率来获得。
Matlab提供了许多函数和工具箱，可以方便地实现这些特征的提取。
例如，可以使用Matlab中的QRS检测函数（如ecgQRSdetect）来检测QRS波群，并计算起始点和结束点的时间差。
类似地，可以使用Matlab中的函数（如ecgwaveform）来计算ST段和T波的特征。
4. 心电信号分析心电信号分析常用于心脏病的诊断和疾病监测。
Matlab提供了许多工具和函数，可用于心电信号的分类和模式识别。
以下是一些常见的心电信号分析方法和技术：4.1 心律失常检测心律失常是一种常见的心脏问题，对人体健康产生重大影响。
在MATLAB中进行心电信号分析和心律失常检测
在MATLAB中进行心电信号分析和心律失常检测心电信号是一种记录心脏电活动的重要生物信号，它可以提供有关心脏功能和疾病的有价值信息。
心律失常是一种心脏电活动异常的疾病，可以引起心脏的不规则搏动和功能障碍。
因此，心电信号分析和心律失常检测在临床诊断和监测中具有重要意义。
在MATLAB中进行心电信号分析和心律失常检测可以借助丰富的信号处理工具箱和算法。
首先，我们需要导入心电信号数据。
通常，心电信号数据以.csv或.txt格式存储，可以使用MATLAB的文件读取函数将数据加载到工作空间中。
加载完数据后，我们可以使用MATLAB提供的绘图函数来可视化心电信号。
绘制心电信号图形不仅可以直观地观察到心电波形的特征，还可以帮助我们确定适当的信号处理方法。
例如，心电信号通常包括P波、QRS波群和T波等特征，我们可以通过绘制心电图来确定这些特征的振幅、时间和形状。
在分析心电信号时，常常需要进行预处理，例如滤波和去基线。
MATLAB提供了多种滤波函数，例如低通滤波器和带通滤波器，可以根据需要选择适当的滤波器类型和参数。
在对心电信号进行滤波之后，还可以使用MATLAB的去基线函数将信号中的基线漂移去除，以便更好地分析心电特征。
除了预处理之外，心电信号的特征提取也是进行心律失常检测的重要步骤。
常见的特征包括心率、RR间期、心电形态特征等等。
心率可以通过计算心电信号中心跳的频率得出，RR间期表示相邻心跳的时间间隔。
这些特征可以通过MATLAB提供的函数进行计算，例如通过自相关函数计算心率，或者通过差分和峰值检测算法计算RR间期。
在进行心律失常检测时，可以根据心电信号的特征来判断是否存在异常。
例如，心律失常通常表现为心率加快或减慢、心律不齐等。
我们可以通过设置阈值或者使用机器学习算法来判断心律失常的存在。
MATLAB提供了多种机器学习工具箱，例如支持向量机和神经网络等，可以根据已知的心律失常数据进行训练并进行分类预测。
除了特征提取和心律失常检测，MATLAB还可以用于心电信号的可视化和报告生成。
基于MATLAB的心电信号的分析与处理设计
基于MATLAB的心电信号的分析与处理设计心电信号是一种重要的生物电信号，可以反映人体心脏的电活动情况。
通过对心电信号的分析与处理，可以帮助医生判断心脏的健康状况，诊断心脏疾病，并且对心脏病患者的治疗和康复起到重要的辅助作用。
本文将介绍基于MATLAB的心电信号的分析与处理设计。
首先，我们需要了解心电信号的基本特征和采集方式。
心电信号是由心脏肌肉的电活动引起的，通常采用心电图仪进行采集。
心电信号的主要特征包括心跳周期、心率、QRS波群等。
心电信号的采样频率通常为200Hz或以上，以保证信号的准确性和完整性。
在MATLAB中，我们可以使用多种方法对心电信号进行分析和处理。
首先，我们可以使用滤波器对信号进行去噪处理。
心电信号中常常存在各种噪声，如高频噪声、低频噪声和基线漂移等。
通过设计合适的滤波器，可以有效地去除这些噪声，提取出心电信号的有效信息。
其次，我们可以对心电信号进行特征提取。
心电信号的特征提取是心电信号分析的关键步骤，可以帮助我们了解心脏的电活动情况。
常用的特征包括心跳周期、心率、QRS波群的振幅和宽度等。
通过计算这些特征，可以得到心电信号的定量描述，为后续的诊断和治疗提供依据。
接下来，我们可以进行心电信号的分类和识别。
心电信号的分类和识别是心电信号分析的重要任务，可以帮助医生判断心脏的健康状况和诊断心脏疾病。
常见的分类和识别任务包括心律失常的检测、心脏病的诊断和心脏异常的监测等。
通过使用机器学习和模式识别算法，我们可以对心电信号进行自动分类和识别，提高诊断的准确性和效率。
此外，我们还可以进行心电信号的可视化和展示。
通过绘制心电图和心电波形，可以直观地展示心电信号的变化和特征。
MATLAB提供了丰富的绘图函数和工具箱，可以方便地进行数据可视化和结果展示。
通过对心电信号的可视化和展示，医生和研究人员可以更好地理解和分析心电信号，为临床诊断和科研工作提供支持。
综上所述，基于MATLAB的心电信号的分析与处理设计涉及到信号去噪、特征提取、分类和识别以及可视化和展示等多个方面。
基于MATLAB的心电信号的分析与处理设计
基于MATLAB的心电信号的分析与处理设计心电信号是一种记录心脏活动的生理信号，它对于诊断心脏疾病和监测心脏健康非常重要。
基于MATLAB的心电信号分析与处理设计可以帮助医生和研究人员更好地理解心电信号，并从中提取有用的信息。
本文将详细介绍基于MATLAB的心电信号的分析与处理设计的步骤和方法。
首先，我们需要准备心电信号的数据。
可以从心电图仪器或数据库中获取心电信号数据。
在MATLAB中，可以使用`load`函数加载数据文件，并将其存储为一个向量或矩阵。
接下来，我们需要对心电信号进行预处理。
预处理的目的是去除噪声、滤波和去除基线漂移等。
常用的预处理方法包括滤波器设计、噪声去除和基线漂移校正。
在MATLAB中，可以使用`filtfilt`函数进行滤波，使用`detrend`函数进行基线漂移校正。
然后，我们可以对预处理后的心电信号进行特征提取。
特征提取是从信号中提取有用的信息，用于心脏疾病的诊断和监测。
常用的特征包括心率、QRS波形、ST段和T波形。
在MATLAB中，可以使用`findpeaks`函数找到QRS波形的峰值，并计算心率。
可以使用`findpeaks`函数找到ST段和T波形的峰值，并计算ST段和T波形的振幅。
接着，我们可以进行心电信号的分类和识别。
心电信号的分类和识别是根据特征提取的结果，将心电信号分为不同的类别，并进行心脏疾病的诊断和监测。
常用的分类和识别方法包括支持向量机、神经网络和决策树等。
在MATLAB中，可以使用`fitcsvm`函数进行支持向量机分类，使用`patternnet`函数进行神经网络分类，使用`fitctree`函数进行决策树分类。
最后，我们可以对心电信号进行可视化和报告生成。
可视化和报告生成可以将分析和处理结果以图形和文字的形式展示出来，便于医生和研究人员进行查看和分析。
在MATLAB中，可以使用`plot`函数进行信号的绘制，使用`title`函数和`xlabel`函数添加标题和坐标轴标签，使用`saveas`函数保存图形为图片文件，使用`fprintf`函数将分析结果输出到文本文件。
基于MATLAB的心电信号分析系统的设计与仿真
课题二基于MATLAB的心电信号分析系统的设计与仿真摘要：本文是利用MATLAB软件对美国麻省理工学院提供的MIT-BIH数据库的122号心电信号病例进行分析，利用MATLAB软件及simulink平台对122号心电信号的病例进行读取、插值、高通滤波、低通滤波等的处理。
将心电信号中的高频和低频的杂波进行滤除后对插值前后滤波前后的时域波形及频谱进行分析。
同时也将滤波器的系统函数进行读取，分析，画出滤波的信号流程图，也分析各个系统及级联后的系统的冲击响应、幅频响应、相位响应和零极点图来判断系统的稳定性，并用MATLAB软件将图形画出，以便于以后的对系统进行分析。
关键词：MATLAB，simulink，心电信号，滤波器1.课程设计的目的、意义：本设计课题主要研究数字心电信号的初步分析及滤波器的应用。
通过完成本课题的设计，拟主要达到以下几个目的：(1)了解MATLAB软件的特点和使用方法，熟悉基于Simulink的动态建模和仿真的步骤和过程；(2)了解人体心电信号的时域特征和频谱特征；(3)进一步了解数字信号的分析方法；(4)通过应用具体的滤波器进一步加深对滤波器理解；(5)通过本课题的设计，培养学生运用所学知识分析和解决实际问题的能力。
2 设计任务及技术指标：设计一个简单的心电信号分析系统。
对输入的原始心电信号，进行一定的数字信号处理，进行频谱分析。
采用Matlab语言设计，要求分别采用两种方式进行仿真，即直接采用Matlab语言编程的静态仿真方式、采用Simulink进行动态建模和仿真的方式。
根据具体设计要求完成系统的程序编写、调试及功能测试。
2.1必做部分：2.1.1读取原始心电信号美国麻省理工学院提供的MIT-BIH数据库是一个权威性的国际心电图检测标准库，近年来应用广泛，为我国的医学工程界所重视。
MIT-BIH数据库共有48个病例，每个病例数据长30min，总计约有116000多个心拍，包含有正常心拍和各种异常心拍，内容丰富完整。
基于matlab的心电信号预处理
基于matlab的心电信号预处理一、心电信号（1）心电信号的特性人体心电信号是非常微弱的生理低频电信号，通常最大的幅值不超过5mV，信号频率在0．05～100Hz之间。
心电信号是通过安装在人体皮肤表面的电极来拾取的。
由于电极和皮肤组织之间会发生极化现象，会对心电信号产生严重的干扰。
加之人体是一个复杂的生命系统，存在各种各样的其他生理电信号对心电信号产生干扰。
同时由于我们处在一个电磁包围的环境中，人体就像一根会移动的天线，从而会对心电信号产生50Hz左右的干扰信号。
心电信号具有微弱、低频、高阻抗等特性，极容易受到干扰，所以分析干扰的来源，针对不同干扰采取相应的滤除措施，是数据采集重点考虑的一个问题。
常见干扰有如下几种：①工频干扰②基线漂移③肌电干扰心电信号具有以下几个特点：·信号极其微弱，一般只有0.05～4mV，典型值为1mV；·频率范围较低，频率范围为0.1～35Hz，主要集中在5～20Hz；·存在不稳定性。
人体内部各器官问的相互影响以及各人的心脏位置、呼吸、年龄、是否经常锻炼等因素，都会使心电信号发生相应变化；·干扰噪声很强。
对心电信号进行测量时，必然要与外界联系，但由于其自身的信号非常微弱，因此，各种干扰噪声非常容易影响测量。
其噪声可能来自工频(50Hz)干扰、电极接触噪点、运动伪迹、肌电噪声、呼吸引起的基线漂移和心电幅度变化以及其他电子设备的机器噪声等诸多方面。
（2）心电信号的选择本次实验所采用的心电信号来自MIT-BIH库，库中有48组失常的心电信号，要在其中找出符合实验要求的心电信号（即含有肌电干扰、工频干扰和基线漂移）。

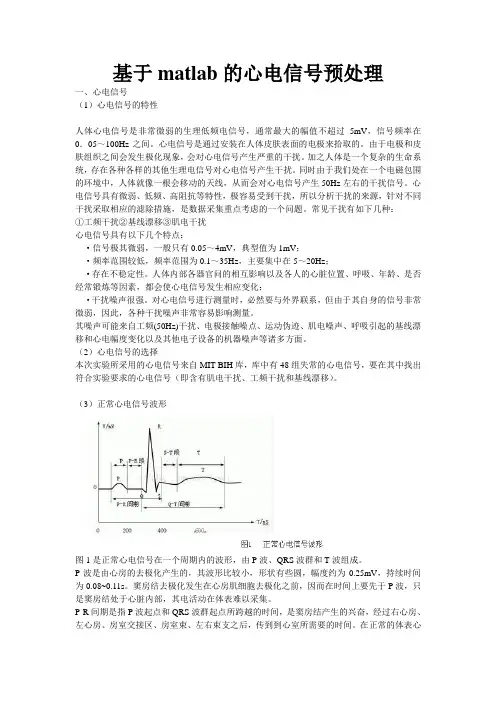

（3）正常心电信号波形图1是正常心电信号在一个周期内的波形，由P波、QRS波群和T波组成。
P波是由心房的去极化产生的，其波形比较小，形状有些圆，幅度约为0.25mV，持续时间为0.08~0.11s。
窦房结去极化发生在心房肌细胞去极化之前，因而在时间上要先于P波，只是窦房结处于心脏内部，其电活动在体表难以采集。
基于某MATLAB的心电信号分析报告
计算机信息处理课程设计说明书题目：基于MATLAB的心电信号分析学院（系）：年级专业：学号：学生姓名：指导教师：燕山大学课程设计（论文）任务书院（系）：基层教学单位：说明：此表一式四份，学生、指导教师、基层教学单位、系部各一份。
2014年12月 01日摘要心电信号是人们认识最早、研究最早的人体生理电信号之一。
目前心电检测已经成为重要的医疗检测手段，但是心电信号的相关试验及研究依然是医学工作者和生物医学工程人员的重要议题。
信号处理的基本概念和分析方法已应用于许多不同领域和学科中，尤其是数字计算机的出现和大规模集成技术的高度发展，有力地推动了数字信号处理技术的发展和应用。
心电信号是人类最早研究并应用于医学临床的生物电信号之一，它比其他生物电信号便易于检测，并具有较直观的规律性，对某些疾病尤其是心血管疾病的诊断具有重要意义。
它属于随机信号的一种，用数字信号处理的方法和Matlab软件对其进行分析后，可以得到许多有用的信息，对于诊断疾病有非常重要的参考价值。
本课题基于matlab对心电信号做了简单的初步分析。
直接采用Matlab 语言编程的静态仿真方式、对输入的原始心电信号，进行线性插值处理，并通过matlab语言编程设计对其进行时域和频域的波形频谱分析，根据具体设计要求完成程序编写、调试及功能测试，得出一定的结论。
关键词： matlab 心电信号线性插值频谱分析目录一：课题的目的及意义 (1)二：设计内容与步骤 (1)1．心电信号的读取 (1)2．对原始心电信号做线形插值 (3)3．设计滤波器 (5)4．对心电信号做频谱分析 (6)三：总结 (7)四：附录 (8)五：参考文献 (12)一：课题目的及意义心电信号是人类最早研究并应用于医学临床的生物信号之一，它比其它生物电信号更易于检测，并且具有较直观的规律性，因而心电图分析技术促进了医学的发展。
然而，心电图自动诊断还未广泛应用于临床，从国内外的心电图机检测分析来看，自动分析精度还达不到可以替代医生的水平，仅可以为临床医生提供辅助信息。
课题二MATLAB平台心电信号分析系统设计方案与仿真
课题二基于MATLABDE的心电信号分析系统的设计与仿真一、本课题的目的本设计课题主要研究数字心电信号的初步分析及滤波器的应用。
通过完成本课题的设计，拟主要达到以下几个目的：(1>了解MATLAB软件的特点和使用方法，熟悉基于Simulink的动态建模和仿真的步骤和过程；(2>了解人体心电信号的时域特征和频谱特征；(3>进一步了解数字信号的分析方法；(4>通过应用具体的滤波器进一步加深对滤波器理解；(5>通过本课题的设计，培养学生运用所学知识分析和解决实际问题的能力。
二、课题任务设计一个简单的心电信号分析系统。
对输入的原始心电信号，进行一定的数字信号处理，进行频谱分析。
采用Matlab语言设计，要求分别采用两种方式进行仿真，即直接采用Matlab语言编程的静态仿真方式、采用Simulink进行动态建模和仿真的方式。
根据具体设计要求完成系统的程序编写、调试及功能测试。
(1>对原始数字心电信号进行读取，由数字信号数据绘制出其时域波形。
(2>对数字信号数据做一次线性插值，使其成为均匀数字信号，以便后面的信号分析。
(3>根据心电信号的频域特征<自己查阅相关资料），设计相应的低通和高通滤波器。
(4>编程绘制实现信号处理前后的频谱，做频谱分析，得出相关结论。
(5>对系统进行综合测试，整理数据，撰写设计报告。
三、主要设备和软件(1>PC机一台。
(2>MA TLAB6.5以上版本软件，一套。
四、设计内容、步骤和要求4.1必做部分4.1.1利用Matlab对MIT-BIH数据库提供的数字心电信号进行读取，并还原实际波形美国麻省理工学院提供的MIT-BIH数据库是一个权威性的国际心电图检测标准库，近年来应用广泛，为我国的医学工程界所重视。
MIT-BIH数据库共有48个病例，每个病例数据长30min，总计约有116000多个心拍，包含有正常心拍和各种异常心拍，内容丰富完整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河南科技大学课程设计说明书课程名称医学信号处理题目基于MATLAB的心电信号的分析与处理设计（2）院系医学技术与工程学院班级医疗器械工程111班学生姓名指导教师侯海燕宋卫东＿日期2014年9月11号课程设计任务书（指导教师填写）课程设计名称医学信号处理学生姓名专业班级医疗器械工程111班设计题目基于MATLAB的心电信号的分析与处理设计（2）一、课程设计目的1．熟练掌握使用MATLAB程序设计方法2．掌握数字信号处理的基本概念、理论、方法3．掌握序列离散傅里叶变换的MATLAB实现，并进行频谱分析4．熟练掌握使用MATLAB设计IIR或FIR数字滤波器5．学会用MATLAB对信号进行分析和处理二、设计内容、技术条件和要求一）设计内容与技术条件1．根据给定的一段MIT-BIH心电信号（101号），画出心电信号的时域波形和频谱图（幅频和相频）；2．根据心电信号频率范围及其噪声的频率范围设计2个滤波器（一个IIR，一个FIR）实现对心电信号滤波。
滤波器的种类（高通，低通，带通，带阻），滤波器性能指标（通阻带截止频率，衰减系数），滤波器的设计方法（IIR有冲击响应不变法和双线性变换法，FIR有窗函数法及频率抽样法）等自行设计。
要求输出所设计的滤波器的系统函数，画出滤波器的频率响应（幅频响应和相频响应）曲线；3．用该滤波器对心电信号进行滤波，画出滤波以后心电信号的时域波形和频谱（幅频）；分析信号滤波前后心电信号的时域和频域的变化；4．两个滤波器滤波效果异同分析；5．运用GUI设计一个心电信号处理系统界面。
（选作）二）设计要求1．根据滤波器的性能指标要求，设计数字滤波器；2．程序中按照IIR滤波器的步骤一步步完成设计；尽可能的少调用MATLAB自带的函数文件；3．设计程序要通用性好，整齐易懂，并要求主要语句有注释；4．设计结果中的图示要美观，整齐，有标题，有纵横坐标标示；5．课程设计报告要有理论依据、设计过程，结果分析。
报告要求实事求是、文理通顺、字迹端正。
三、时间进度安排9月1日：查阅资料，复习医学信号处理课程的相关内容，熟悉MATLAB的工作环境，掌握运算编程方法。
9月2日~5日：按照课程设计要求，完成课程设计的程序设计部分。
9月8日~10日：调试并完善程序，撰写课程设计说明书。
9月11~12日：答辩。
四、主要参考文献参考资料（1）数字信号处理——理论、算法与实现胡广书清华大学出版社（2）数字信号处理及MATLAB实现余成波清华大学出版社（3）MATLAB7.0在数字信号处理中的应用罗军辉机械工业出版社（4）数字信号处理原理及其MATLAB实现从玉良电子工业出版社（5）MATLAB帮助文件相关网站（1）MATLAB中国论坛（2）MATLAB学习网（3）MATLAB中文论坛指导教师签字：侯海燕2014年8月25日目录1、设计目的意义 (1)2、设计内容 (1)2.1设计原理 (1)2.2要求 (1)2.3内容 (1)3、计过程及分析 (1)3.1原始心电信号分析 (1)3.2 设计滤波器 (3)4、结果分析 (7)5、参考文献 (7)附录 (8)1、设计目的意义本次课程主要达到以下几个目的：(1) 熟练掌握使用MATLAB程序设计方法(2) 掌握序列离散傅里叶变换的MATLAB实现，并进行频谱分析(3) 熟练掌握使用MATLAB设计IIR或FIR数字滤波器2、设计内容2.1设计原理(1)频谱分析（傅里叶变换）（2）滤波器设计IIR（冲激响应不变法，双线性变换法）详解见附录FIR（窗函数法，频率抽样法）详解见附录（3）信号滤波（时域卷积，频域相乘）2.2要求要求设计出心电数据处理的处理与分析程序。
(1) 处理对象：心电数据；(2) 内容：心电数据仿真，心电数据处理（仿真数据，真实数据）；(3) 结果：得到处理结果。
2.3内容（1）原始心电信号的时域波形和频谱图（幅频和相频）。
（2）IIR滤波器的频率响应（幅频响应和相频响应）曲线；原始心电信号经IIR滤波器滤波后的心电信号的时域波形和频谱图（幅频和相频）；（3）FIR 滤波器的频率响应（幅频响应和相频响应）曲线；原始心电信号经FIR 滤波器滤波后的心电信号的时域波形和频谱图（幅频和相频）；3、设计过程及分析3.1原始心电信号分析用load 函数将原心电信号导入b = load('C:\Users\Administrator\Desktop\课程设计\101ecg.txt')，并画出心电信号的时域波形和频谱图（幅频和相频），如图1所示:012345678910-202原始心电信号的时域波形图时间t/s幅值/A 050100150200250300350050100150原始心电信号的频谱图频率/HZ幅值/d b 050100150200250300350-505原始心电信号的相频图频率/Hz 相角/r a d图1 原始心电信号的时域波形图及频谱图心电信号由于受到人体诸多因素的影响，因而有着一般信号所没有的特点：(1)信号弱。
心电信号是体表的电生理信号，一般比较微弱，幅度在10pV～5mV，频率为0．05～100Hz。
例如从母体腹部收取到的胎儿心电信号仅10／zV～50／IV。
(2)噪声强。
由于人体自身信号弱，加之人体又是一个复杂的系统，因此信号容易受到噪声干扰。
(3)随机性强。
心电信号不仅是随机的，而且是非平稳的。
同时，在心电图检测过程中极易受到各种噪声源的干扰，从而使图像质量变差，使均匀和连续变化的心电数值产生突变，在心电图上形成一些毛刺。
使原本很微弱的信号很难和噪声进行分解。
可能出现的噪声有如下的种类：1)工频干扰工频干扰是由电力系统和人体的分布电容引起的，其频率包括50Hz(MIT-BIH数据库数据工频因为是美国标准，所以是60Hz)的基波及其各次谐波，其幅值成分在ECG峰一峰值的0—50％范围内变化。
2)引起基线漂移的干扰心电信号有时候会出现信号基线起伏不平的现象，造成这样的现象有很多原因，主要的有：①呼吸运动人体呼吸时胸腔内器官和组织会发生一定程度的变化，会对在体表记录到的心电图波形的幅度和形态有所影响，表现为基线随呼吸产生周期性或非周期性漂移，从而导致心电波形的幅度随呼气和吸气而分别上抬和下移。
呼吸运动是引起心电基线漂移的主要原因。
②运动伪迹运动伪迹是由于人体轻微运动造成电极与入体的接触电阻发生变化而引入的一种干扰，它的产生原因仅仅是接触电阻的变化，而不是接触的断续。
这种干扰同样导致信号基线的变化，但不是基线的跃变。
③信号记录和处理中电子设备引起的干扰这种干扰对信号影响很大，严重时可完全淹没心电信号或使得基线剧烈漂移，其中导联开路和放大器的热移是主要因素。
这种干扰往往无法通过心电分析算法来校正。
由于心电波形已经完全畸变，此时对这些数据分析已无太大意义。
所以一般跳过此段数据。
3)高频噪声心电信号中的高频噪声主要是肌电噪声。
肌肉收缩会产生mV级的肌电干扰，表现为心电图上不规则的细小波纹，使心电图模糊不清或产生失真。
肌电噪声的特点是频率范围较广，频谱分布非常复杂。
3.2 设计滤波器（1）IIR滤波器的设计1）IIR滤波器的设计过程：按照技术要求设计一个模拟滤波器，得到模拟低通滤波器的传输函数H（s），再按一定的转换关系将H(s)转换成数字低通滤波器的系数函数H(z)。
这样设计的关键问题就是找到这样的转换关系，将s平面上的H(s)转换成z平面上的H(z)。
2）巴特沃斯滤波器分母多项式的因式表示，如表1所示：表1 巴特沃斯滤波器分母多项式的因式表示3）巴特沃斯低通滤波器的阶数公式N=log10((10^(As/10)-1)/(10^(Rp/10)-1))/(2*log10(ws/wp))）4）巴特沃斯低通滤波器函数由巴特沃斯低通滤波器的阶数公式和巴特沃斯滤波器分母多项式的因式表示求出归一化巴特沃斯低通滤波器Has (s )N=7则Has(s )=1/((s+1)*(s^2+0.4450s+1)*(s^2+1.247s+1)*(s^2+1.8022s+1))5）巴特沃斯低通滤波器的频域特性，，如图2所示：-4-224频率/Hz幅度低通滤波器相频特性020*********12014016018000.511.5频率/Hz 幅度低通滤波器幅频特性图2 巴特沃斯低通滤波器的相频和幅频特性 6）经过巴特沃斯低通滤波器器后心电信号的时域波形和频谱图，如图3所示：012345678910-202滤波后时域波形时间t/s幅值/A050100150滤波后心电信号的频谱图频率/Hz幅值/db -505滤波后心电信号的相频特性频率/Hz 相角/r a d图3 经过巴特沃斯低通滤波器器后心电信号的时域波形图和频谱图 对比原始信号的时域波形图和频谱图可得通过低通滤波器后的心电信号波形图可以明显看出波形变得平滑，由工频干扰产生的毛刺被低通滤波器成功滤除。
（2）FIR 滤波器的设计1）FIR 滤波器的设计过程：① 给定理想的频率响应函数 Hd(e^jw)及技术指标δ, Δw;② 求出理想的单位抽样响应hd(n);③ 根据阻带衰减选择窗函数w(n);④ 根据过渡带宽度确定N 值N=A/Δw;⑤ 求所设计的FIR 滤波器的单位脉冲响应h(n)=hd(n)*w(n);⑥ 计算频率响应Hd(e^jw),验算指标是否满足要求。
2）布拉克曼窗低通滤波器的频域特性，如图4所示：-2000-1500-1000-5000Normalized Frequency (⨯π rad/sample)P h a s e (d e g r e e s)-200-100100Normalized Frequency (⨯π rad/sample)M a g n i t u d e (d B )图4 布拉克曼窗低通滤波器的相频和幅频特性 3）经过布拉克曼窗低通滤波器器后心电信号的时域波形和频谱图，如图5所示012345678910-202滤波后时域波形时间t/s幅值/A 050100150200250300350050100150滤波后心电信号的频谱图频率/Hz幅值/db 050100150200250300350-505滤波后心电信号的相频特性频率/Hz 相角/r a d图5 经过布拉克曼窗低通滤波器器后心电信号的时域波形和频谱图对比原始信号的时域波形图和频谱图可得通过低通滤波器后的心电信号波形图可以明显看出波形变得平滑，由工频干扰产生的毛刺被低通滤波器成功滤除。
4、结果分析通过用matlab设计的IIR低通滤波器和FIR低通滤波器对带有噪声的心电信号进行处理和分析，消除了原心电信号中由工频干扰产生的毛刺现象，虽然仍存在一些误差，但基本上达到了预期效果。
