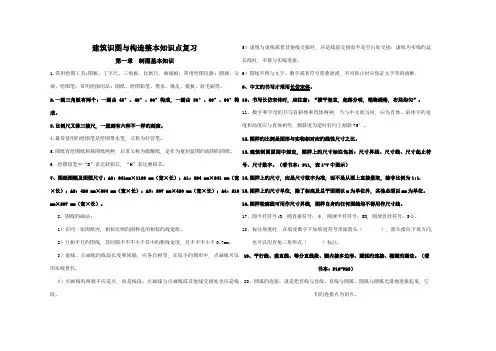

建筑识图与构造整本复习

建筑识图与构造整本知识点复习第一章制图基本知识1.常用绘图工具:图板、丁字尺、三角板、比例尺、曲线板；常用绘图仪器: 圆规、分规、绘图笔；常用绘图用品: 图纸、绘图铅笔、墨水、橡皮、模板、软毛刷等。

2.一副三角板有两个: 一副由45°、45°、90°构成, 一副由30°、60°、90°构成。

3.比例尺又称三棱尺, 一般刻有六种不一样旳刻度。

4.最常使用旳绘图笔是绘图墨水笔, 又称为针管笔。

5.图纸有绘图纸和描图纸两种, 后者又称为硫酸纸, 是作为复制蓝图旳底图旳图纸。

6、绘图铅笔中“B”表达软铅芯, “H”表达硬铅芯。

7、图纸图幅及图框尺寸: A0: 841mm×1189 mm（宽×长）；A1: 594 mm×841 mm（宽×长）；A2: 420 mm×594 mm（宽×长）；A3: 297 mm×420 mm（宽×长）；A4: 210 mm×297 mm（宽×长）。

8、图线旳画法:1）在同一张图纸内, 相似比例旳图样选用相似旳线宽组。

2）互相平行旳图线, 其间隙不不不小于其中旳粗线宽度, 且不不不小于0.7mm。

3）虚线、点画线旳线段长度和间隔, 应各自相等, 在较小旳图形中, 点画线可以用实线替代。

4）点画线旳两端不应是点, 而是线段；点画线与点画线或其他线交接处也应是线段。

5）虚线与虚线或者其他线交接时, 应是线段交接而不是空白处交接；虚线为实线旳延长线时, 不得与实线连接。

6）图线不得与文字、数字或者符号重叠混淆, 不可防止时应保证文字等旳清晰。

9、中文旳书写才采用长仿宋体。

10、书写长仿宋体时, 应注意: “横平竖直, 起落分明, 笔锋满格, 布局均匀”。

11、数字和字母旳书写有斜体和直体两种, 当与中文混写时, 应为直体。

斜体字旳宽度和高度应与直体相等, 倾斜度为逆时针向上倾斜75°。

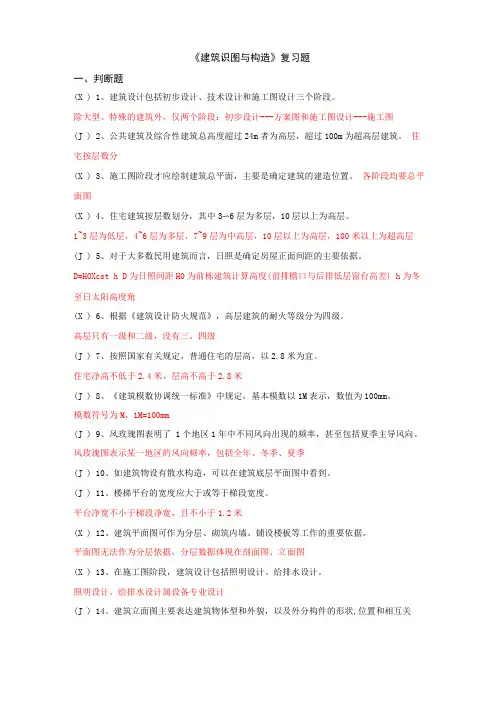

建筑识图与构造期末复习

《建筑识图与构造》复习题一、判断题(X ) 1、建筑设计包括初步设计、技术设计和施工图设计三个阶段。

除大型、特殊的建筑外，仅两个阶段：初步设计---方案图和施工图设计---施工图(J ) 2、公共建筑及综合性建筑总高度超过24m者为高层，超过100m为超高层建筑。

住宅按层数分(X ) 3、施工图阶段才应绘制建筑总平面，主要是确定建筑的建造位置。

各阶段均要总平面图(X ) 4、住宅建筑按层数划分，其中3〜6层为多层，10层以上为高层。

1~3层为低层，4~6层为多层，7~9层为中高层，10层以上为高层，100米以上为超高层(J ) 5、对于大多数民用建筑而言，日照是确定房屋正面间距的主要依据。

D=H0Xcot h D为日照间距H0为前栋建筑计算高度(前排檐口与后排低层窗台高差) h为冬至日太阳高度角(X ) 6、根据《建筑设计防火规范》，高层建筑的耐火等级分为四级。

高层只有一级和二级，没有三、四级(J ) 7、按照国家有关规定，普通住宅的层高，以2.8米为宜。

住宅净高不低于2.4米，层高不高于2.8米(J ) 8、《建筑模数协调统一标准》中规定，基本模数以1M表示，数值为100mm。

模数符号为M，1M=100mm(J ) 9、风玫瑰图表明了 1个地区1年中不同风向出现的频率，甚至包括夏季主导风向。

风玫瑰图表示某一地区的风向频率，包括全年、冬季、夏季(J ) 10、如建筑物设有散水构造，可以在建筑底层平面图中看到。

(J ) 11、楼梯平台的宽度应大于或等于梯段宽度。

平台净宽不小于梯段净宽，且不小于1.2米(X ) 12、建筑平面图可作为分层、砌筑内墙、铺设楼板等工作的重要依据。

平面图无法作为分层依据，分层数据体现在剖面图、立面图(X ) 13、在施工图阶段，建筑设计包括照明设计、给排水设计。

照明设计、给排水设计属设备专业设计(J ) 14、建筑立面图主要表达建筑物体型和外貌，以及外分构件的形状,位置和相互关系。

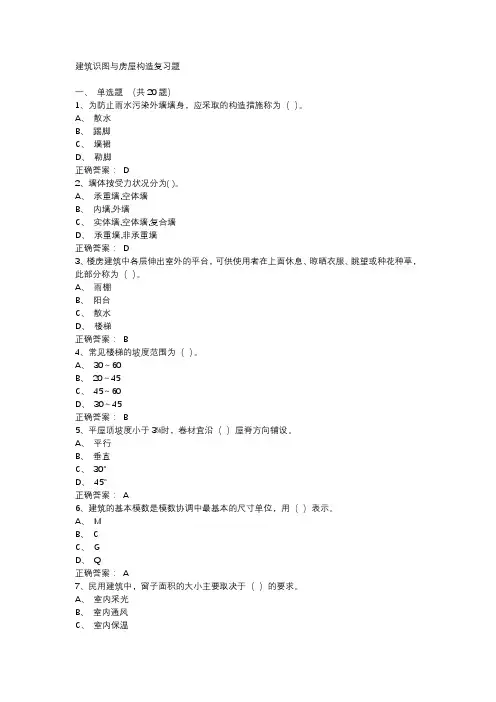

建筑识图与房屋构造复习题及答案

建筑识图与房屋构造复习题一、单选题（共20题）1、为防止雨水污染外墙墙身，应采取的构造措施称为（）。

A、散水B、踢脚C、墙裙D、勒脚正确答案：D2、墙体按受力状况分为( )。

A、承重墙,空体墙B、内墙,外墙C、实体墙,空体墙,复合墙D、承重墙,非承重墙正确答案：D3、楼房建筑中各层伸出室外的平台，可供使用者在上面休息、晾晒衣服、眺望或种花种草，此部分称为（）。

A、雨棚B、阳台C、散水D、楼梯正确答案：B4、常见楼梯的坡度范围为（）。

A、30～60B、20～45C、45～60D、30～45正确答案：B5、平屋顶坡度小于3%时，卷材宜沿（）屋脊方向铺设。

A、平行B、垂直C、30°D、45°正确答案：A6、建筑的基本模数是模数协调中最基本的尺寸单位，用（）表示。

A、MB、CC、GD、Q正确答案：A7、民用建筑中，窗子面积的大小主要取决于（）的要求。

A、室内采光B、室内通风C、室内保温D、立面装饰正确答案：A8、为提高墙体的保温与隔热性能，不可采取的做法（）。

（1.0）A、增加外墙厚度B、选用浅色的外墙装修材料C、在靠室外一侧设隔汽层D、采用组合墙体正确答案：B9、对砖混结构建筑，下面哪种作法不能够提高结构抗震性能（）。

A、钢筋混凝土过梁B、空心楼板C、构造柱D、钢筋混凝土圈梁正确答案：B10、根据《建筑模数协调统一标准》的规定，我国基本模数的数值规定为（）。

A、1000mmB、100mmC、10mmD、300mm正确答案：B11、基础的埋置深度是指（）的垂直距离。

A、基础顶面至室外地面B、基础顶面至室内设计地面C、基础底面至室内地面D、基础底面至室外设计地面正确答案：D12、轻质隔墙一般着重要处理好( )。

A、强度B、隔音C、防火D、稳定正确答案：B13、建筑物地下室墙身防潮，应在墙面外侧填（）。

A、高渗透性土壤B、低渗透性土壤C、任意土壤D、素混凝土正确答案：B14、（）设置在建筑出入口处，起遮挡雨雪、改善室内采光和卫生条件等作用。

(完整版)建筑识图与构造试题及答案

一.单选题(每小题2分,共24分)1．除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。

A、16m，20层B、16m，40层C、24m，100层D、24m，100m2．结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（）。

A、砌体结构B、框架结构C、板墙结构D、空间结构3．一般建筑跨度30m以上的大跨度建筑采用（）结构。

A、砌体B、框架C、板墙D、空间4．建筑物的耐久等级为二级时其耐久年限为（）年，适用于一般性建筑。

A、50~100B、80~150C、25~50D、15~255．建筑物的设计使用年限为50年，适用（）。

A、临时性结构B、易于替换的结构构件C、普通房屋和构筑物D、纪念性建筑和特别重要的建筑结构6．耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限（）以上的（）。

A、0.5小时，难燃烧体B、1小时，难燃烧体C、0.5小时，非燃烧体D、1小时，非燃烧体7．大型门诊楼属于（）工程等级。

A、特级B、一级C、二级D、三级8．模数60M的数值是（），经常用于（）。

A、60mm，构件截面或缝隙B、600mm，门窗洞口C、6000mm，柱距或开间D、60000mm，建筑总尺寸9．如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看（）。

A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑详图10．建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（）。

A、房屋的开间、进深B、房屋内墙的厚度和内部门窗洞口尺寸C、房屋水平方向的总长、总宽D、房屋外墙的墙段及门窗洞口尺寸11．下列选项中，不是建筑剖面图所表达的内容的是（）。

A、各层梁板、楼梯、屋面的结构形式、位置B、楼面、阳台、楼梯平台的标高C、外墙表面装修的做法D、门窗洞口、窗间墙等的高度尺寸12．基础埋深不得过小，一般不小于（）。

A、300mmB、200mmC、500mmD、400mm二.多选题(每小题3分,共12 分)1、建筑物材料使用效果主要可从( )方面来评价。

(完整版)建筑识图与构造复习题

建筑识图与构造复习题一、填空题。

1．建筑工程图纸的幅面规格共有种。

2．线型有、、、、、共六种。

3．无论用何种比例画出的同一扇门，所标的尺寸均为。

4，图样的尺寸是由、、、四个部分组成。

5．尺寸起止符号一般用绘制，其倾斜方向应与尺寸界线成，长度宜为。

6．圆及大于1/2圆的圆弧应在尺寸数字前加注；小于等于1/2圆的圆弧应在尺寸数字前加注；球体的半径、直径尺寸数字前应加注字母。

7．轮廓线、中心线可用作，但不能用作。

不能用尺寸界线作为。

8．建筑工程图上的尺寸单位，除总平面图和标高以为单位外，均以为单位。

9．组合体的类型有、、三种，其投影规律的三等关系是、、。

10．组合体尺寸由、、三部分组成。

11．剖切符号由和组成，均以绘制。

12．剖面图的种类有、、、、、。

13．局部剖面图部分用分界，不标注和；局部剖面图的范围不超过该投影图的。

14．断面图的种类有、、三种。

其与剖面图的相同之处是。

15．民用建筑按建筑的使用性质划分为、、。

、16，民用建筑按耐久年限分为级，其中级的使用年限为50-100年；按耐火等级分为级，其是级最高。

17．变形缝按其使用性质分为、、三种类型，其中必须从基础到屋顶所有构件均设缝断开。

18．建筑工业的“四化一改”指的是、、、和。

19．建筑模数中的基本模数的数值为，其符号为，即。

20．砖基础的形式有、，其中每一级的退台宽度是。

21．地下室的墙体采用砖墙时，厚度不宜小于，采用砼或钢筋砼墙时，厚度不宜小于。

22，实心黏土砖的规格为，其强度等级有个等级，其中常用的有、；砂浆有、、三种，其强度等级有个等级；其中常用的有、。

23．砖墙厚度有、、、、等，其相应的构造尺寸为、、、、。

24．散水的坡度为，宽度一般不小于。

25．构造柱一般设在、、、、。

26．抹灰类墙面的质量等级分为、、。

27．钢筋砼楼板按施工方式不同，分为、、。

28．现浇式钢筋砼楼板根据受力和传力情况，分为、、、。

29．板式楼梯中的单向板是指；双向板是指。

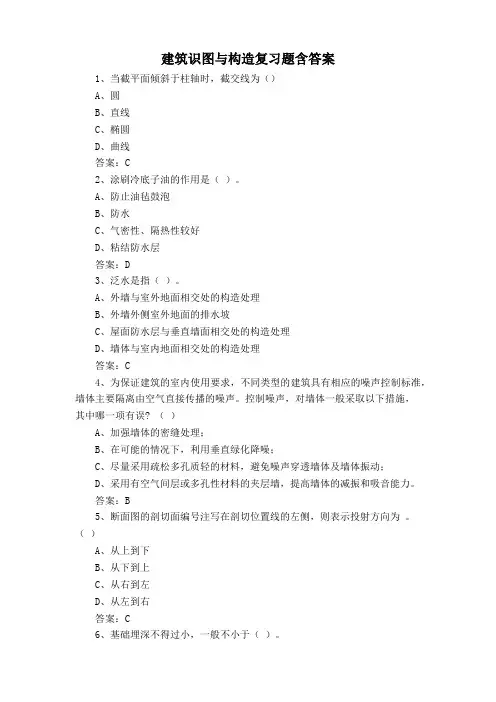

建筑识图与构造复习题含答案

建筑识图与构造复习题含答案1、当截平面倾斜于柱轴时，截交线为（）A、圆B、直线C、椭圆D、曲线答案：C2、涂刷冷底子油的作用是（）。

A、防止油毡鼓泡B、防水C、气密性、隔热性较好D、粘结防水层答案：D3、泛水是指（）。

A、外墙与室外地面相交处的构造处理B、外墙外侧室外地面的排水坡C、屋面防水层与垂直墙面相交处的构造处理D、墙体与室内地面相交处的构造处理答案：C4、为保证建筑的室内使用要求，不同类型的建筑具有相应的噪声控制标准，墙体主要隔离由空气直接传播的噪声。

控制噪声，对墙体一般采取以下措施，其中哪一项有误? （）A、加强墙体的密缝处理；B、在可能的情况下，利用垂直绿化降噪；C、尽量采用疏松多孔质轻的材料，避免噪声穿透墙体及墙体振动；D、采用有空气间层或多孔性材料的夹层墙，提高墙体的减振和吸音能力。

答案：B5、断面图的剖切面编号注写在剖切位置线的左侧，则表示投射方向为。

（）A、从上到下B、从下到上C、从右到左D、从左到右答案：C6、基础埋深不得过小，一般不小于（）。

B、200mmC、500mmD、400mm答案：C7、平面截切圆锥时，平面过锥顶，则则截交线为（）A、矩形B、椭圆C、圆形D、三角形答案：D8、建筑物中屋面坡度小于（）的屋顶称为平屋顶。

A、2%B、3%C、4%D、5%答案：D9、建筑剖面图表达的是房屋内部方向的高度、楼层分层情况及简要的结构形式和构造形式。

（）A、对角B、水平C、垂直答案：C10、在地震区设置伸缩缝时，必须满足（）的设置要求。

A、沉降缝B、防震缝C、分格缝D、伸缩缝答案：B11、当地基条件较好，基础埋置深度较浅，且为砖混结构的建筑的基础多采用（）。

A、独立基础B、条形基础C、片筏基础D、箱形基础12、计划扩建的建筑物用（）表示。

A、粗实线B、中粗实线C、粗虚线D、中粗虚线答案：D13、楼梯下要通行一般其净高度不小于（）。

A、2100mmB、1900mmC、2000mmD、2400 mm答案：C14、柱编号“LZ”表示的柱的类型为（）。

《建筑识图与构造》考试复习题库(汇总版)

《建筑识图与构造》考试复习题库（汇总版）一、单选题基本信息：[矩阵文本题] *1.屋顶的坡度形成中材料找坡是指()来形成。

[单选题] *A、利用预制板的搁置B、选用轻质材料找坡(正确答案)C、利用由毡的厚度D、利用结构层2.民用建筑包括居住建筑和公共建筑，其中()属于居住建筑。

[单选题] *A、托儿所B、宾馆C、公寓(正确答案)D、疗养院3.建筑平面图的外部尺寸俗称外三道，其中最外一道尺寸标注的是()。

[单选题] *A、房屋的开间、进深B、房屋内墙的厚度和内部门窗洞口尺寸C、房屋水平方向的总长、总宽(正确答案)D、房屋外墙的墙段及门窗洞口尺寸4.观察下面的图样，下面的图样采用()投影法绘制的。

[单选题] *A、中心投影B、正投影(正确答案)C、斜投影D、轴测投影5.“12墙”厚度的标志尺寸为()。

[单选题] *A、120mm(正确答案)B、110mmC、125mmD、115mm6.引出线应以()绘制。

[单选题] *A、点画线B、中实线C、细实线(正确答案)D、粗实线7.楼板层通常由()组成。

[单选题] *A、面层、楼板、地坪B、面层、楼板、顶棚(正确答案)C、支撑、楼板、顶棚D、垫层、梁、楼板8.防止建筑物在外界因素影响下而产生变形和开裂使结构破坏的缝叫()。

[单选题] *A、分仓缝B、构造缝C、变形缝(正确答案)D、通缝9.垂直于H面，平行于V、W面的直线，称为()。

[单选题] *A、正垂线B、铅垂线(正确答案)C、侧垂线D、一般线10.垂直面的三面投影，有()投影为原图形的相似形。

[单选题] *A、1个B、2个(正确答案)C、3个D、0个11.楼梯梯段净高最小值为()。

[单选题] *A、1.8mB、2.0mC、2.2m(正确答案)D、2.5m12.垂直于V面，倾斜于H、W面的平面，称为() [单选题] *A、正垂面(正确答案)B、铅垂面C、侧垂面D、一般位置平面13.地基软弱的多层砌体结构，当上部荷载较大且不均匀时，一般采用()。

2024学年6月考试建筑识图与房屋构造复习题

建筑识图与房屋构造综合复习题一、单选题（共20题）1、建筑物的六大组成部分中属于非承重构件的是()。

（1.0）A、楼梯B、门窗C、屋顶D、吊顶正确答案：B2、承受压力并且传力的墙体称为（）。

（1.0）A、承重墙B、非承重墙C、砖墙D、外墙正确答案：A3、墙体按受力状况分为()。

（1.0）A、承重墙,空体墙B、内墙,外墙C、实体墙,空体墙,复合墙D、承重墙,非承重墙正确答案：D4、地基（）。

（1.0）A、不是建筑物的组成构件B、是建筑物的组成构件C、是墙的连续部分D、是基础的混凝土垫层正确答案：A5、地基分为人工地基和（）。

（1.0）A、人工法B、天然地基C、打桩法D、自然地基正确答案：B6、楼房建筑中各层伸出室外的平台，可供使用者在上面休息、晾晒衣服、眺望或种花种草，此部分称为（）。

（1.0）A、雨棚B、阳台C、散水D、楼梯正确答案：B7、横墙承重方案适用于房间（）的建筑。

（1.0）A、进深尺寸不大B、是大空间C、开间尺寸不大D、开间大小变化较多正确答案：C8、常见楼梯的坡度范围为（）。

（1.0）A、30～60B、20～45C、45～60D、30～45正确答案：B9、平屋顶指屋面坡度为多少的屋顶（）。

（1.0）A、小于5%B、小于10%C、小于8%D、小于3%正确答案：A10、平屋顶坡度小于3%时，卷材宜沿（）屋脊方向铺设。

（1.0）A、平行B、垂直C、30°D、45°正确答案：A11、平屋顶刚性防水屋面分格缝间距不宜大于（）米。

（1.0）A、5米B、3米C、12米D、6米正确答案：D12、当室内地面垫层为碎砖或灰土等透水性材料时，其水平防潮层的位置应设在（）。

（1.0）A、室内地面标高±0.00处B、室内地面以下－0.06m处C、室内地面以上+0.06m处D、室外地面以下－0.06m处正确答案：C13、楼板层构造层中，其中俗称为天花的是()。

（1.0）A、结构层B、面层C、附加层D、顶棚层正确答案：D14、建筑物的设计使用年服为50-100年，适用（）。

《建筑识图与房屋构造》试题附答案

试题1一、填空题（每空1分，共计20分）1、形体三面投影“三等”关系为、、。

2、图样的尺寸标注由、、、组成。

3、建筑工程图纸中的尺寸单位，除标高及总平面图中以为单位外，其余以单位。

4、总平面图中新建建筑物用线表示。

5、房屋建筑施工图按照专业设计分工不同，主要分为施工图、施工图、施工图。

6、结构施工图中结构构件代号：梁、板、柱、构造柱。

7、建筑立面图施工中主要用于装饰施工。

8、楼梯详图包括、和节点详图。

二、单选题（每题1分共30分）1、尺寸起止符号一般用（）绘制。

A . 箭头B. 中实线C. 细实线D. 粗斜短线2、下列说法中正确的是（）。

A 、刚性防水屋面的女儿墙泛水构造与卷材屋面构造是相同的。

B 、刚性防水屋面，女儿墙与防水层之间不应有缝，并加铺附加卷材形成泛水。

C 、泛水应有足够的高度，一般不小于250mm 。

D 、刚性防水层内的钢筋在分格缝处应连通，以保持防水层的整体性。

3、相对标高的零点正确的注写方式为（）。

A. ±0.000B. -0.000C. +0.000D.无特殊要求4、基础埋深不得过小，一般不小于（）。

A. 200mmB. 300mmC. 400mmD. 500mm5、柔性基础与刚性基础受力的主要区别是（）。

A.柔性基础比刚性基础能承受更大的荷载B.柔性基础只能承受压力，刚性基础既能承受拉力，又能承受压力C.柔性基础既能承受压力，又能承受拉力，刚性基础只能承受压力D. 刚性基础比柔性基础能承受更大的拉力6、肋梁式楼盖荷载的传递途径为（）。

A. 板—次梁—主梁—墙B. 次梁—主梁—板—墙C. 板—主梁—次梁—墙D. 主梁—次梁—板—墙7、平屋顶隔热的构造做法中没有（）。

A. 蓄水隔热B. 洒水隔热C.反射降温隔热D.植被隔热8、对于（）一般用分轴线表达其位置。

A. 屋架B. 隔墙C. 大梁D. 柱子9、砖的强度等级符号是（）。

A.、MU B 、MC C、M D 、C10、单向板是指板的长边与短边之比为（）的板。

《建筑构造与识图》期末复习试题及答案

《建筑构造与识图》期末复习试题及答案A一、填空题1、构成建筑的基本要素是建筑、建筑、建筑。

2、室内墙面与地面交接处墙下部的构造称为，室外墙面与室外地面交接处墙下部的构造称为。

3、基础的埋深是指__________至基础底面的垂直距离。

4、为支承洞口上部荷载，门、窗洞口上部应设。

5、顶棚的类型可分为顶棚和_________顶棚两种。

6、屋顶主要有层、层和顶棚组成，寒冷地区，为防止热量的损耗，屋顶应增设层。

炎热地区，为防止太阳辐射，屋顶应增设层。

7、楼梯一般由、、栏杆扶手三部分组成。

8、屋面排水有和两种方式。

9、满足要求是单层工业厂房要解决的首要问题。

10、窗框的安装方法有和两种。

二、单选题1、建筑物的耐久等级为二级时其耐久年限为( )年，适用于一般性建筑。

A．50~100 B. 80~150 C. 25~50 D.15~252、建筑的构成三要素中（）是建筑的目的，起着主导作用。

A. 建筑功能B. 建筑的物质技术条件C. 建筑形象D. 建筑的经济性3、根据基础埋置深度的不同，基础有深基础、浅基础。

当基础埋置深度大于( )时称为深基础。

A.0.5mB.2.0mC.4.0mD.5.0m4、我国建筑统一模数中规定的基本模数为（）。

A．10mm B．100mm C．300mm D．600mm5、屋顶是建筑物最上面起维护和承重作用的构件，屋顶构造设计的核心是（）。

A. 承重B. 保温隔热C. 防水和排水D. 隔声和防火6、现浇水磨石地面常嵌固分格条(玻璃条、铜条等)，其目的是（）A. 防止面层开裂B. 便于磨光C. 面层不起灰D. 增添美观7、混凝土刚性防水屋面中，为减少结构变形对防水层的不利影响，常在防水层与结构层之间设置（）A. 隔蒸汽层B. 隔离层C. 隔热层D. 隔声层8、一般民用建筑中的生活、学习或工作用房，窗台的高度为( )mm。

A.600B.800C.900D.10009、平屋顶采用材料找坡的形式时，垫坡材料不宜用( )。

《建筑识图与房屋构造》复习资料

预算员《建筑识图与房屋构造》复习资料识图与构造练习题（是非题）1、工程图中的尺寸由尺寸线、尺寸界线、尺寸起止符号、尺寸数字四部分组成。

✓2、工程图上标注的尺寸数字，是物体的实际尺寸，它与绘图的比例有关。

✗正确：与绘图的比例无关。

3、图样的比例，应为图形与实物相对应的线性尺寸之比。

✓4、工程图上的尺寸，除标高及总平面图以米为单位外，其余都以毫米为单位。

✓5、建筑工程的图纸大多是应用正投影的原理和方法绘制的。

✓6、形体在三面投影图上必定符合长对正、高平齐、宽相符的投影规律。

✓7、形体与投影面倾斜，投射线垂直于投影面得到的轴测投影图称为轴测斜投影图。

✗正确：称为轴测正投影图。

8、正等测的轴间角均为120度；轴向变形系数均为0。

82，在作图时都取简化系数1。

✓9、用两个或两个以上相交的剖切面剖切形体，所得剖面图叫阶梯剖面图。

✗正确：展开剖面图。

10、断面图直接画在构件假想的断开处，称为重合断面。

✗正确：中断断面。

11、民用建筑按建筑结构承重方式可分为砖木结构、混合结构、钢砼结构、钢结构等。

✗正确：按建筑承重结构的材料分为12、用柱与梁组成框架结构承重受房屋的全部荷载称为框架结构。

✓13、根据统一的标准，设计通用的构件、配件、单元和房屋称为建筑的标准设计。

✓14、标准尺寸单位是最基本的数值叫基本模数，用M表示。

✓15、定位线是确定主要结构或构件的位置及构造尺寸的基线。

✗正确：标注尺寸16、一般情况下，构造尺寸加上缝隙的大小等于标志尺寸，所以标志尺寸一定大于构造尺寸。

✗正确：不一定。

17、地基每平方米所能承受的最大压力，叫地基容许承载力。

✓18、上部荷载越大，要求基础的底面积就越大；或者说，地基容许承载力越小，所需要的基底面积就越大。

✓19、凡受刚性角限制的基础称为刚性基础，钢筋砼基础属于刚性基础。

✗正确：钢筋砼基础属于柔性基础。

20、用钢筋砼建造的基础，抗弯能力很大，叫做柔性基础。

✓21、基础的埋置深度是指室外地面到基础底面的距离。

完整版)建筑识图与构造试题及答案

完整版)建筑识图与构造试题及答案D．管道布置图E．排水接口图3、建筑工程的施工组织设计应包括( )。

A．施工方案B．安全生产方案C．物资采购方案D．质量控制方案E．环境保护方案4、建筑物的防水材料主要包括( )。

A．沥青防水材料B．聚氨酯防水材料C．水泥防水材料D．聚乙烯防水材料E．丙烯酸防水材料一.单选题(每小题2分,共24分)1．除住宅建筑之外的民用建筑高度大于16m，建筑总高度大于100m时为超高层建筑。

2．结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为框架结构。

3．一般建筑跨度30m以上的大跨度建筑采用空间结构。

4．建筑物的耐久等级为二级时其耐久年限为50~100年，适用于一般性建筑。

5．建筑物的设计使用年限为50年，适用普通房屋和构筑物。

6．耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限1小时以上的非燃烧体。

7．大型门诊楼属于二级工程等级。

8．模数60M的数值是6000mm，经常用于柱距或开间。

9．如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看建筑平面图。

10．建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是房屋的开间、进深。

11．下列选项中，不是建筑剖面图所表达的内容的是外墙表面装修的做法。

12．基础埋深不得过小，一般不小于300mm。

二.多选题(每小题3分,共12分)1、建筑物材料使用效果主要可从实用性、耐久性、经济性、装饰效果、环保性方面来评价。

2、室内排水施工图的组成主要包括排水平面图、纵断面图、系统轴侧图、管道布置图、排水接口图。

3、建筑工程的施工组织设计应包括施工方案、安全生产方案、物资采购方案、质量控制方案、环境保护方案。

4、建筑物的防水材料主要包括沥青防水材料、聚氨酯防水材料、水泥防水材料、聚乙烯防水材料、丙烯酸防水材料。

地下室层4.电动机、传动机构、轿厢5.采光、通风、美观四．判断题（FTFFTFTFFF）五．解释题1.伸缩缝是建筑物中为避免由于温度变化引起的热胀冷缩而设置的缝隙，可以缓解建筑物的变形和开裂。

《房屋构造与识图》习题库

《房屋构造与识图》习题库第一篇：《房屋构造与识图》习题库《房屋构造与识图》习题库抽样项目一：熟悉建筑制图的基本知识任务一、制图的基本知识一、单选题：1、圆的中心线一般用（）表示。

A、实线B、虚线C、单点划线D、折断线2、圆的直径较小时中心线用（）表示。

A、实线B、虚线C、单点划线D、折断线3、面积为4cm的正方形，按1：2的比例画出的图形面积为（）A、1cm2B、2cmC、3cmD、4cm4、球体半径应用（）表示A、ΦB、RC、SΦD、SR5、建筑工程图的尺寸标注中，以下（）以m为单位。

A、平面图B、立面图C、剖面图D、总平面图6、高度为30M的建筑，按照1：100作立面图，图纸上应标注的高度尺寸为（）。

A、30 B、300C、3000D、300007、下列不是尺寸标注的组成部分的是（）。

A、尺寸线B、尺寸间距线C、尺寸界线D、尺寸数字8、单点长画线或双点长画线的两端，不应该是（）A、线段B、点Ｃ、直线Ｄ、波浪线9、尺寸起止符号一般作用（）绘制Ａ、中粗斜短线Ｂ、粗实线Ｃ、细实线Ｄ、箭头10、对称构配件采用对称省略画法时，尺寸数字应（）注写Ａ、按整体一半尺寸B、按整体全尺寸C、按整体1/4尺寸D、前三种都可以11、建筑工程图纸幅面有五种，幅面代号没有（）A、A0 B、A3C、A4D、B412、图样及说明中的汉字，宜采用（）A、仿宋体B、扁仿宋体C、方仿宋体D、长仿宋体13、尺寸线应用（）绘制A、粗实线B、中实线C、细实线D、特细实线14、尺寸线为竖向时，其尺寸数字的字头应当朝向（）A、上B、下C、左D、右15、在较小图形中，点划线绘制有困难时可用（）代替A、实线B、虚线C、折断线D、波浪线16、建筑工程图的尺寸单位，一般以（）为单位。

A、mB、dmC、cmD、mm17、尺寸线与图样最外轮廓线的间距不宜小于（）mm。

A、5B、10C、15D、2018、以下关于图线的画法错误的是（）A、虚线、单点划线、双点划线的线段长度和间隔，应各自相等B、相互平行的图线，其间隙不能小于粗线的宽度C、单点划线两端不应是点D、虚线与虚线相交，应交于虚线处19、正确的尺寸标注方法是（）A、轮廓线可用做尺寸线B、轮廓线不可用做尺寸界线C、中心线可用做尺寸线D、尺寸界线不能做为尺寸线二、多选题：1、建筑工程图纸的幅面规格不含（）A、A0B、A2C、A4D、A6E、A82、工程建设图的图线包括有（ABDE）等。

建筑识图与构造复习资料

建筑识图与构造复习资料题型：单项选择题（20分）；填空题（45分）；简答题（5分）；判断题（10分）；作图题（20分）。

建筑识图部分第一篇建筑识图基本知识第一章建筑制图的基本知识§1－1 建筑制图标准图纸标题栏——标题栏放在图纸的右下角。

字体——图样中的汉字应采用国家公布的简化汉字，并写成长仿宋体。

比例——图样的比例,应为图形与实物相对应的线性尺寸之比。

尺寸注法——图样上的尺寸应包括尺寸线、尺寸界线、尺寸起止符号和尺寸数字四要素。

互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列，小尺寸在里面，大尺寸在外面。

坡度的标注——在标注坡度时，应加注坡度符号。

坡度符号宜用单面箭头表示，上面的数字表示坡度值，箭头指向下坡方向，第二章投影的基本知识§2－1 投影的基本概念及分类投影三条件——①投影中心及投射线②投影面③表达对象投影类型——中心投影和平行投影。

平行投影分正投影和斜投影。

平行投影法特性——1）点分直线线段成某一比例，则该点的投影也分该线段的投影成相同的比例；2）互相平行的直线，其投影仍旧互相平行。

§2－２正投影的基本特性积聚性——（1）直线垂直于投影面时，其投影积聚为一点。

（2）平面垂直于投影面时，其投影积聚为一直线。

全等性——（1）直线平行于投影面时，其投影反映实长及倾角。

（2）平面平行于投影面时，其投影反映实形。

（3）互相平行的直线，其投影仍旧互相平行。

投影面垂直面的投影特性——（1）平面在它所垂直的投影面上的投影积聚为一条斜线，该斜线与投影轴的夹角反映该平面与相应投影面的夹角；（2）平面在另外两个投影面上的投影不反映实形，且变小。

形体三面正投影图之间的规律——长对正，高平齐，宽相等。

第六章剖面图和断面图1、剖面图：假想用剖切平面（P）剖开物体，将处在观察者和剖切平面之间的部分移去，而将其余部分向投影面投射所得的图形称为剖面图。

2、断面图：假想用剖切平面将物体切断，仅画出该剖切面与物体接触部分的图形，并在该图形内画上相应的材料图例，这样的图形称为断面图。

(完整版)建筑识图与构造试题及答案

一.单选题(每小题2分,共24分)1．除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。

A、16m，20层B、16m，40层C、24m，100层D、24m，100m2．结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（）。

A、砌体结构B、框架结构C、板墙结构D、空间结构3．一般建筑跨度30m以上的大跨度建筑采用（）结构。

A、砌体B、框架C、板墙D、空间4．建筑物的耐久等级为二级时其耐久年限为（）年，适用于一般性建筑。

A、50~100B、80~150C、25~50D、15~255．建筑物的设计使用年限为50年，适用（）。

A、0.5小时，难燃烧体B、1小时，难燃烧体C、0.5小时，非燃烧体D、1小时，非燃烧体7．大型门诊楼属于（）工程等级。

A、特级B、一级C、二级D、三级8．模数60M的数值是（），经常用于（）。

A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑详图10．建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（）。

A、300mmB、200mmC、500mmD、400mm二.多选题(每小题3分,共12 分)1、建筑物材料使用效果主要可从( )方面来评价。

建筑识图与房屋构造试题及答案

建筑识图与房屋构造试题及答案建筑概论课堂小测1. 公共建筑建筑物总高度在（）以下者为非高层建筑。

[单选题] *A 24m(正确答案)B 36mC 100mD 10 层以下2. 建筑是建筑物和构筑物的统称，（）属于建筑物。

[单选题] *A 住宅、堤坝B 学校、电塔C 工厂、展览馆(正确答案)D 教学楼、栈桥3. 民用建筑按其使用性质分为（） [单选题] *A 居住建筑及公共建筑(正确答案)B 居住建筑C 大型建筑D 大量民用建筑4. 建筑高度超过（）m的建筑，均为超高层建筑。

[单选题] *A 25B 50C 75D 100(正确答案)5. 民用建筑包括居住建筑和公共建筑，其中（）属于居住建筑。

[单选题] *A 托儿所B、宾馆C 公寓(正确答案)D 疗养院6. 人民大会堂是世界上最大的会堂式建筑，那么如果按建筑物的耐久等级来分，属于 ( ) [单选题] *A 一级(正确答案)B 二级C 三级D 四级7. 建筑物按耐火等级分为（）级 [单选题] *A 三B 四(正确答案)C 五D 六8. 建筑按照使用功能及其属性分类正确的是（）。

I、居住建筑 II、公共建筑 III民用建筑 IV 工业建筑 V农业建筑 [单选题] *A I， II ， IIIB I， II ，VC II ， III ， IVD III， IV， V(正确答案)9. 构筑物包括（） *A 水塔(正确答案)B 堤坝(正确答案)C 蓄水池(正确答案)D 烟囱(正确答案)10. 下列建筑中哪些属于民用建筑（） *A 医院(正确答案)B 水塔C 鸟巢(正确答案)D 博物馆(正确答案)11. 建筑按主要承重结构所用材料分为（） *A 木结构建筑(正确答案)B 钢筋砼结构建筑(正确答案)C 钢结构建筑(正确答案)D 混合结构建筑(正确答案)12. 建筑物最下面的部分是基础。

[单选题] *A) 正确(正确答案)B) 错误13. 目前，许多高层建筑或大型性建筑的竖向交通主要靠电梯、自动扶梯等设备解决，楼梯在建筑设计中不是很重要。

建筑识图与构造复习题与答案

建筑识图与构造复习题与答案一、单选题（共100题，每题1分，共100分）1.字体的号数，即字体的（）。

A、角度B、宽度C、高度D、长度正确答案：C2.下列关于构造柱，说法错误的是（）。

A、构造柱的作用是增强建筑物的整体刚度和稳定性。

B、构造柱的最小截面尺寸是240mm、180mm。

C、构造柱处的墙体宜砌成马牙搓。

D、构造柱可以不与圈梁连接。

正确答案：D3.下列关于圈梁，说法错误的是（）。

A、一般情况下，圈梁必须封闭。

B、圈梁可以兼做过梁。

C、过梁可以兼做圈梁。

D、当遇有门窗洞口时，需增设附加圈梁。

正确答案：C4.下面关于比例描述正确的是（）。

A、一个图样只能选择一个比例B、1：100小于1：200C、比例是图样与实物相对应的线型尺寸之比D、图形越复杂，则比例越小正确答案：C5.若一条直线在某一投影面上投影积聚为一点，另两面投影同时平行于一条相应的投影轴且反映实长，则它与投影面的关系是()。

A、平行B、垂直C、不确定D、斜交正确答案：B6.圈梁的设置主要是为了（）。

A、承受竖向荷载B、提高建筑物的整体性和抗震能力C、建筑设计需要D、便于墙体砌筑正确答案：B7.高层阳台的栏杆高度不宜小于（）。

A、1000mmB、1100mmC、1050mmD、1150mm正确答案：B8.一般把交接处均为刚性节点的房屋结构叫（）。

A、框架结构B、砌体结构C、砖混结构D、木结构正确答案：A9.下列不属于刚性基础的是（）。

A、砼基础B、砖砌独立基础C、毛石基础D、钢筋砼基础正确答案：D10.注写文字说明时，文字的高度不应小于（）。

A、5.0mm`B、2.5mmC、3.0mmD、3.5mm正确答案：D11.下列()不是门常见的高度。

A、2000mmB、2200mmC、2100mmD、1950mm正确答案：D12.下列何种砂浆具有较高的强度（）。

A、混合砂浆B、水泥砂浆C、粘土砂浆D、石灰砂浆正确答案：B13.砖基础的采用阶梯式、逐级向下放大的做法，一般为每2皮砖挑出（）的砌筑方法。

《建筑识图和构造》(有答案)

《建筑识图与构造》（75分）一、填空：15%1、点的水平投影到OX轴的距离等于空间点到面的距离。

2、投影面垂直线的投影特征为3、在曲面体上定点的方法一般有和两种。

4、正投影图中的每个线框可以是、、、5、楼梯详图一般包括、、。

6、详图符号的含义是。

7、图样的比例的含义是，比例的大小是指的大小。

8、轴测投影轴的长度与空间坐标轴长度的比值称为。

二、单项选择10%1、轴测投影是用投影法绘制的平面投影图A、正投影B、斜投影C、平行投影D、中心投影2、投射方向垂直于投影面所得到的投影称为A、正投影B、斜投影C、平行投影D、中心投影3、下列标高正确的是4、图样轮廓线之外尺寸线，距离图样最外轮廓线不小于mm。

A、15B、12C、10D、85、平面图、剖面图、立面图在建筑工程图比例选用中常用A、1：500 1：200 1：100B、1：1000 1：200 1：50C、1：50 1：100 1：200D、1：50 1：25 1：106、常用的建筑材料中多孔材料的图例正确的是7、、下列构件代号正确的是A、挡雨板或檐口板-YBB、基础-JCC、柱间支撑—CCD、天窗端壁—CD8、现浇钢筋混凝土板的配筋图中，底层钢筋的弯钢应A、向上或向右B、向上或向左C、向下或向右D、向下或向左9、基础的埋置深度，是从至基础底面的距离A、室内±0.000处B、室外地坪C、室内地面与室外地坪中的较低处10、尺寸线用来表示A、所注尺寸范围B、尺寸的起止C、尺寸方向D、尺寸大小三、判断：（对打√，错打╳）1、剖面图包含断面图（）2、半剖用于对称物件剖切，全剖面图只用于不对称物件剖切（）3、在剖面图中，剖切到的断面应画出材料图例（）4、投影图中，每条线表示的空间情况是垂直于投影面的平面（）5、A2图幅是b*l=420*594，C=5，a=25 （）6、若长仿宋题字是10号，则字宽就是10mm （）7、标注球的半径、直径时应在尺寸数字前加注符号R，ф（）8、尺寸界限、尺寸线、尺寸起止符号都用细是实线绘制（）9、三面投影图中的类似性通常指几个图形相似，对应边成比例（）10、曲面体指全部由曲面围成的几何体（）四、作图：25%1、四心圆弧作椭圆4% （留必要作图线）2、根据两面投影补第三投影，并求表面上点的长轴60mm，短轴40mm 其他投影5%3、根据轴测图画三面正投影图（尺寸在土中1：1量取）6%4、分析A、B、C所在平面位置3%5、画1-1剖面图4%A是面，B是面，C是面6、补第三视图3% 五、读图15%（一）基础详图1、基础墙厚为mm2、室内外高差m3、圈梁底标高为4、基础宽度为mm5、基础埋置深度为室内地面以下6、防潮层在室内地面以下mm（二）读立面图与剖面图1、若按立面图两端轴线编号标注，该南立面图可以称为2、阳台侧面装修做法是3、立面图的外形轮廓线用室外地平线用4、女儿墙顶面处的标高为5、房屋的总高度为米6、剖面图中涂黑部分建筑材料是7、窗台高度为m，窗高是mm8、各层层高为m参考答案：一、填空：1、V面2、直线在它垂直的投影面上的投影积聚为一点；另两个投影面上的投影平行于同一投影轴，且反映实长。

房屋构造与识图复习题1汇总

房屋构造与识图复习题 1
一、填空题(每空 1分,共 20分 :
1、影响建筑设计的主要因素有:建筑功能、 ( 、 ( 、 ( 、 ( 、 ( 。

2、地基分为(和(两大类。

3、门窗过梁有( 、 (和(三种类型。

4、楼板层的作用有( 、 ( 、 ( 。

5、楼梯由( 、 ( 、 (三部分组成。

6、窗框在施工安装时,一般有(和(两种方法。

二、简答题(每题 5分,共 30分 :
1、什么是刚性基础?为什么刚性基础要受到刚性角或高宽比的限制?
2、墙身为什么要设置水平防潮层?其位置一般设置在墙身的什么位置?防潮层有哪几种构造形式?
3、现浇钢筋混凝土楼板有哪些优、缺点,现浇钢筋混凝土楼板有哪几种构造形式?
4、柔性防水平屋顶女儿墙泛水构造有哪些要求?
5、门窗有哪些设计要求?
6、什么是建筑模数?基本模数的数值是多少?表示符号是什么?
三、构造设计(共 40分 :
1、绘图说明散水坡构造,并用文字说明各层构造作法(本题 10分。

2、绘图说明柔性防水保温屋面构造, 并用文字说明各层构造做法 (本题 10分。

3、绘图说明不等高跨屋顶变形缝构造, 并注明必要的尺寸和文字 (本题 10分。

4、绘图说明地下室柔性外包防水构造(本题 10分。

《建筑识图与房屋构造》考试复习资料(已做集中整理)

建筑识图与构造整本复习

建筑识图与构造期末复习

建筑识图与房屋构造复习题及答案

(完整版)建筑识图与构造试题及答案

(完整版)建筑识图与构造复习题

建筑识图与构造复习题含答案

《建筑识图与构造》考试复习题库(汇总版)

2024学年6月考试 建筑识图与房屋构造 复习题

《建筑识图与房屋构造》试题附答案

《建筑构造与识图》期末复习试题及答案

《建筑识图与房屋构造》复习资料

完整版)建筑识图与构造试题及答案

《房屋构造与识图》习题库

建筑识图与构造复习资料

(完整版)建筑识图与构造试题及答案

建筑识图与房屋构造试题及答案

建筑识图与构造复习题与答案

《建筑识图和构造》(有答案)

房屋构造与识图复习题1汇总

2024学年6月考试建筑识图与房屋构造复习题
