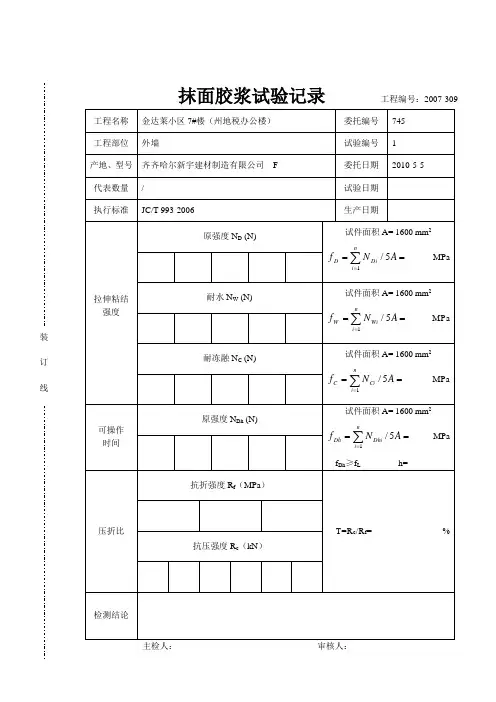

抹面胶浆检测
抹面胶浆试验记录
主检人：审核人：
抹面胶浆试验记录工程编号：
工程名称
委托编号
工程部位
外墙
试验编号
产地、型号
F
委托日期
代表数量
/
试验日期
执行标准
JC/T 993-2006
生产日期
拉伸粘结强度
原强度ND(N)
试件面积A=1600 mm2
MPa
耐水NW(N)
试件面积A=1600 mm2
MPa
耐冻融NC(N)
试件面积A=1600 mm2
外墙
试验编号
12
产地、型号
延吉市东光保温板厂F
委托日期
2010-5-20
代表数量
30吨
试验日期
执行标准
JC/T 993-2006
生产日期
拉伸粘结强度
原强度ND(N)
试件面积A=1600 mm2
MPa
耐水NW(N)
试件面积A=1600 mm2
MPa
耐冻融NC(N)
试件面积A=1600 mm2
MPa
可操作
工程名称
花都秀府2#楼
委托编号
816
工程部位
外墙
试验编号
7
产地、型号
沈阳顺风F
委托日期
2010-5-7
代表数量
/
试验日期
执行标准
JC/T 993-2006
生产日期
拉伸粘结强度
原强度ND(N)
试件面积A=1600 mm2
MPa
耐水NW(N)
试件面积A=1600 mm2
MPa
耐冻融NC(N)
试件面积A=1600 mm2
时间
原强度NDh(N)

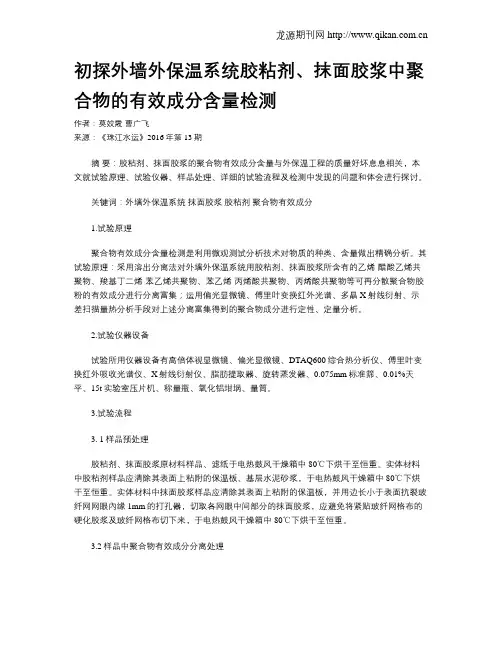

初探外墙外保温系统胶粘剂、抹面胶浆中聚合物的有效成分含量检测
初探外墙外保温系统胶粘剂、抹面胶浆中聚合物的有效成分含量检测作者：莫姣霞曹广飞来源：《珠江水运》2016年第13期摘要：胶粘剂、抹面胶浆的聚合物有效成分含量与外保温工程的质量好坏息息相关，本文就试验原理、试验仪器、样品处理、详细的试验流程及检测中发现的问题和体会进行探讨。
关键词：外墙外保温系统抹面胶浆胶粘剂聚合物有效成分1.试验原理聚合物有效成分含量检测是利用微观测试分析技术对物质的种类、含量做出精确分析。
其试验原理：采用溶出分离法对外墙外保温系统用胶粘剂、抹面胶浆所含有的乙烯-醋酸乙烯共聚物、羧基丁二烯-苯乙烯共聚物、苯乙烯-丙烯酸共聚物、丙烯酸共聚物等可再分散聚合物胶粉的有效成分进行分离富集；运用偏光显微镜、傅里叶变换红外光谱、多晶X射线衍射、示差扫描量热分析手段对上述分离富集得到的聚合物成分进行定性、定量分析。
2.试验仪器设备试验所用仪器设备有高倍体视显微镜、偏光显微镜、DTAQ600综合热分析仪、傅里叶变换红外吸收光谱仪、X射线衍射仪、脂肪提取器、旋转蒸发器、0.075mm标准筛、0.01%天平、15t实验室压片机、称量瓶、氧化铝坩埚、量筒。
3.试验流程3. 1样品预处理胶粘剂、抹面胶浆原材料样品、滤纸于电热鼓风干燥箱中80℃下烘干至恒重。
实体材料中胶粘剂样品应清除其表面上粘附的保温板、基层水泥砂浆，于电热鼓风干燥箱中80℃下烘干至恒重。
实体材料中抹面胶浆样品应清除其表面上粘附的保温板，并用边长小于表面抗裂玻纤网网眼內缘1mm的打孔器，切取各网眼中间部分的抹面胶浆，应避免将紧贴玻纤网格布的硬化胶浆及玻纤网格布切下来，于电热鼓风干燥箱中80℃下烘干至恒重。
3.2样品中聚合物有效成分分离处理将上步处理的受检样本研磨，至全部通过0.075mm孔径的方孔筛。
取若干份（每份宜为0.5g左右）研细过筛后的受检样本放至50mL标口三角瓶中，分别与20-25mL不同溶剂混匀，盖上瓶塞，静止30min至1h后，取少量底部固形物颗粒，在载玻片上摊平，用显微镜观察，选择溶胀程度高的溶剂进行溶出分离。
抹面胶浆见证取样检测
5、压折比检测方法
5.2 检测程序
5.2.4 试件养护 试件成型后立即用聚乙烯薄膜覆盖，在试验室标准条件下养护2d后脱模，继 续用聚乙烯薄膜覆盖养护5d，去掉覆盖物在试验室温度条件下养护21d。
5.2 检测程序
5.2.5 试验过程 抗折强度
5、压折比检测方法
将试体一个侧面放在水泥抗折试验机支撑圆柱上，试体长轴垂直于支撑圆
4、拉伸粘结强度检测方法
4.2 检测程序 4.2.1 环境条件 标准试验环境为空气温度(23±2)℃，相对湿度(50±10)%。在非标准试验 环境下试验时，应记录温度和相对湿度。 4.2.2 试样材料
聚苯板试板
水泥砂浆试板
高强度粘结剂
4.2 检测程序 4.2.3 试样制备 料浆制备
（5.3.2）
式中： Rc —— 抗压强度，单位为MPa；
Fc —— 破坏时的最大荷载，单位为N； A —— 受压部分面积，单位为mm2。
抗压强度以一组三个棱柱体上得到的六个抗压强度测定值的算术平均值为
试验结果。如六个测定值中有一个超出六个平均值的±10%，就应剔除这个结果，
而以剩下五个的平均数为结果。如果五个测定值中再有超过它们平均数±10%的， 则此组结果作废。
3.2 抽样规定
同一厂家同一品种的产品，当单位工程建筑面积在20000m2以下时各抽查不少 于3次，当单位工程建筑面积在20000m2以上时各抽查不少于6次。
4、拉伸粘结强度检测方法
4.1 仪器设备 电子万能试验机
硬聚氯乙烯或金属成型框
拉伸垫板 拉伸用钢制上夹具 拉伸用钢制下夹具
4.2 检测程序
养护
4、拉伸粘结强度检测方法
原强度：试样在检测环境条件下养护13d。用高强度粘结剂将上夹具与40 mm×40 mm ×10 mm水泥砂浆试板粘贴在一起，在标准试验条件下继续养护1 d。 耐水强度：试样在检测环境条件下养护13d。用高强度粘结剂将上夹具与40 试样放在(50±3)℃的干燥箱中16h，然后浸入 mm×40 mm ×10 mm水泥砂浆试板粘贴在一起，在标准试验条件下继续养护1 d。 (20±3)℃的水中8h，试样抹面胶浆层向下，水 然后在试验条件水中浸泡7d，到期试件从水中取出并擦拭表面水分。 面应至少高出试样表面20mm；再置于在 (耐冻融强度：试样在检测环境条件下养护13d。用高强度粘结剂将上夹具与 20±3)℃的条件下冷冻24 h。

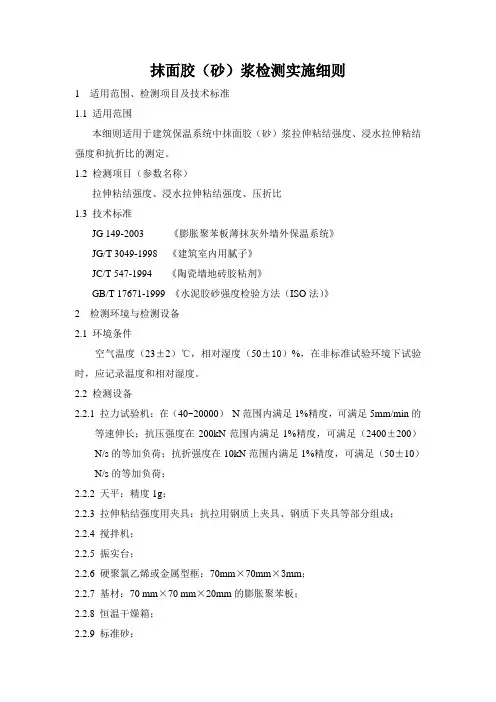

抹面胶(砂)浆检测实施细则
抹面胶（砂）浆检测实施细则1适用范围、检测项目及技术标准1.1 适用范围本细则适用于建筑保温系统中抹面胶（砂）浆拉伸粘结强度、浸水拉伸粘结强度和抗折比的测定。
1.2 检测项目（参数名称）拉伸粘结强度、浸水拉伸粘结强度、压折比1.3 技术标准JG 149-2003 《膨胀聚苯板薄抹灰外墙外保温系统》JG/T 3049-1998 《建筑室内用腻子》JC/T 547-1994 《陶瓷墙地砖胶粘剂》GB/T 17671-1999 《水泥胶砂强度检验方法（ISO法）》2检测环境与检测设备2.1 环境条件空气温度（23±2）℃，相对湿度（50±10）%，在非标准试验环境下试验时，应记录温度和相对湿度。
2.2 检测设备2.2.1 拉力试验机：在（40~20000）N范围内满足1%精度，可满足5mm/min的等速伸长；抗压强度在200kN范围内满足1%精度，可满足（2400±200）N/s的等加负荷；抗折强度在10kN范围内满足1%精度，可满足（50±10）N/s的等加负荷；2.2.2 天平：精度1g；2.2.3 拉伸粘结强度用夹具：抗拉用钢质上夹具、钢质下夹具等部分组成；2.2.4 搅拌机；2.2.5 振实台；2.2.6 硬聚氯乙烯或金属型框：70mm×70mm×3mm；2.2.7 基材：70 mm×70 mm×20mm的膨胀聚苯板；2.2.8 恒温干燥箱；2.2.9 标准砂；2.2.10聚氯乙烯薄膜；2.2.11刮刀；2.2.12抹刀；2.2.13脱膜剂2.2.14压折比用夹具：满足规范要求的抗压和抗折夹具2.2.15试膜：40mm ×40mm ×160mm 。
3（浸水）拉伸粘结强度3.1 试样制备3.1.1 成型将硬聚氯乙烯或金属型框置于70mm ×70mm ×20mm 膨胀聚苯板上，将试样材料填满型框，面积40mm ×40mm ，厚3mm ，用刮刀平整表面、压实。
抹面胶(砂)浆检测实施细则
抹面胶（砂）浆检测实施细则1适用范围、检测项目及技术标准1.1 适用范围本细则适用于建筑保温系统中抹面胶（砂）浆拉伸粘结强度、浸水拉伸粘结强度和抗折比的测定。
1.2 检测项目（参数名称）拉伸粘结强度、浸水拉伸粘结强度、压折比1.3 技术标准JG 149-2003 《膨胀聚苯板薄抹灰外墙外保温系统》JG/T 3049-1998 《建筑室内用腻子》JC/T 547-1994 《陶瓷墙地砖胶粘剂》GB/T 17671-1999 《水泥胶砂强度检验方法（ISO法）》2检测环境与检测设备2.1 环境条件空气温度（23±2）℃，相对湿度（50±10）%，在非标准试验环境下试验时，应记录温度和相对湿度。
2.2 检测设备2.2.1 拉力试验机：在（40~20000）N范围内满足1%精度，可满足5mm/min的等速伸长；抗压强度在200kN范围内满足1%精度，可满足（2400±200）N/s的等加负荷；抗折强度在10kN范围内满足1%精度，可满足（50±10）N/s的等加负荷；2.2.2 天平：精度1g；2.2.3 拉伸粘结强度用夹具：抗拉用钢质上夹具、钢质下夹具等部分组成；2.2.4 搅拌机；2.2.5 振实台；2.2.6 硬聚氯乙烯或金属型框：70mm×70mm×3mm；2.2.7 基材：70 mm×70 mm×20mm的膨胀聚苯板；2.2.8 恒温干燥箱；2.2.9 标准砂；2.2.10聚氯乙烯薄膜；2.2.11刮刀；2.2.12抹刀；2.2.13脱膜剂2.2.14压折比用夹具：满足规范要求的抗压和抗折夹具2.2.15试膜：40mm×40mm×160mm。
3（浸水）拉伸粘结强度3.1 试样制备3.1.1 成型将硬聚氯乙烯或金属型框置于70mm×70mm×20mm膨胀聚苯板上，将试样材料填满型框，面积40mm×40mm，厚3mm，用刮刀平整表面、压实。

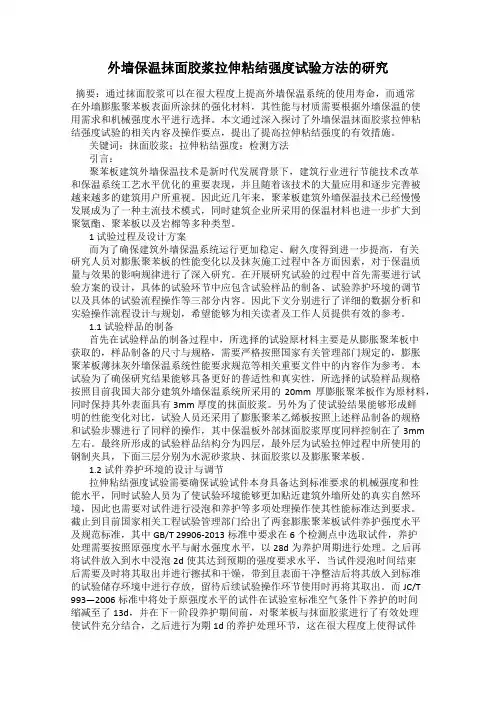

外墙保温抹面胶浆拉伸粘结强度试验方法的研究
外墙聚苯板抹面胶浆保温技术的实际应用效果，在很大程度上能够通过对原拉伸粘结强度和耐水拉伸粘结强度的试验结果对比和分析有所体现。在本试验中对拉伸粘结强度的试验结果数据进行处理时，采用的是在众多试验数据结果中取四个中间值并求其中的算术平均值来提高数据结果的代表性。最终求得2013版试验操作标准下的原拉伸粘结强度值为0.238MPa，耐水拉伸粘结强度值则为0.148MPa，相比之下按照2006版试验操作标准所获得的原拉伸粘结强度值0.206MPa和耐水拉伸粘结强度值0.136MPa，都有一定程度上的提高。经试验人员将数据统计结果输入的计算机中获取到拉伸粘结强度数据变化柱形图，从数据图的变化趋势可以看出，原拉伸粘结强度试验数据结果与中间值相比变化的范围和幅度并不是很大，也就是说多次测量的强度值之间除试验室客观因素影响作用之外偏差值很小；相比之下，耐水拉伸粘结强度数值变化的幅度与范围则更为明显。此外，2013与2006版试验操作标准下获取到的强度值变化趋势之间也存在着较大差异，经细致的对比可以发现2013版试验操作模式下强度值分布区间更加均匀，并且其平均值与其他数据相差更小。
关键词：抹面胶浆；拉伸粘结强度：检测方法
引言：
聚苯板建筑外墙保温技术是新时代发展背景下，建筑行业进行节能技术改革和保温系统工艺水平优化的重要表现，并且随着该技术的大量应用和逐步完善被越来越多的建筑用户所重视。因此近几年来，聚苯板建筑外墙保温技术已经慢慢发展成为了一种主流技术模式，同时建筑企业ቤተ መጻሕፍቲ ባይዱ采用的保温材料也进一步扩大到聚氨酯、聚苯板以及岩棉等多种类型。
1.1试验样品的制备
首先在试验样品的制备过程中，所选择的试验原材料主要是从膨胀聚苯板中获取的，样品制备的尺寸与规格，需要严格按照国家有关管理部门规定的，膨胀聚苯板薄抹灰外墙保温系统性能要求规范等相关重要文件中的内容作为参考。本试验为了确保研究结果能够具备更好的普适性和真实性，所选择的试验样品规格按照目前我国大部分建筑外墙保温系统所采用的20mm厚膨胀聚苯板作为原材料，同时保持其外表面具有3mm厚度的抹面胶浆。另外为了使试验结果能够形成鲜明的性能变化对比，试验人员还采用了膨胀聚苯乙烯板按照上述样品制备的规格和试验步骤进行了同样的操作，其中保温板外部抹面胶浆厚度同样控制在了3mm左右。最终所形成的试验样品结构分为四层，最外层为试验拉伸过程中所使用的钢制夹具，下面三层分别为水泥砂浆块、抹面胶浆以及膨胀聚苯板。
聚苯模块现浇混凝土墙体保温系统用抹面胶浆原始记录
聚苯模块现浇混凝土墙体保温系统用抹面胶浆检测原始记录
受控号....
样品名称
聚苯模块现浇混凝土墙体保温系统用抹面胶浆
样品编号
样品状态
检测编号
检测依据
DB37/T 5051-2015
环境条件
温度：℃相对湿度：%
设备名称
设备编号
设备状态
微机控制电子万能试验机
检测项目
检测内容
拉伸
粘接
强度
（与胶粉聚苯颗粒浆料）
强度
序号
1
2
3
4
5
6
平均值MPa
（精确至0.01）
原强度
破坏荷载（N）
原强度（MPa）
破坏界面
拉伸
粘接
强度
（与玻化微珠浆料）
原强度
破坏荷载（N）
原强0mm2
2、拉伸粘结强度=破坏荷载/粘结面积
3、从6个试验数据中取4个中间值的算术平均值作为拉伸粘结强度
抹面胶浆检测报告
（首页）共页第页批准：审核：主检：检测单位检测专用章（盖章）签发日期：年月日委托单位报告编号工程名称样品编号生产单位规格型号样品名称样品数量样品状态委托人检测类别委托日期检测性质生产日期检测地址检测日期检测项目检测环境检测依据检测结论检测说明1、见证单位：见证人：2、取样单位：取样员：（附页）共页第页样品名称报告编号检测依据样品编号检测数据检测项目性能要求检测结果单项结论拉伸粘结强度（MPa）（与板）原强度耐水强度浸水48h，干燥2h浸水48h，干燥7d柔韧性压折比（水泥基）以下空白检测说明/共页第页样品名称委托编号规格型号样品编号样品状态样品数量检测依据检测环境设备名称设备编号设备状态检测项目拉伸粘结强度/MPa（与）原强度（养护：2020.（标养28d）~2020.）检测结果检测日期试验编号拉力N面积mm2强度MPa平均值MPa 123456检测项目拉伸粘结强度/MPa（与）耐水(浸水48h，干燥2h)（养护：.（标养28d）.（浸水48h）.（干燥2h）.）试验编号拉力N面积mm2强度MPa平均值MPa 123456检测项目拉伸粘结强度/MPa（与）耐水(浸水48h，干燥7d)（养护：（标养28d）.（浸水48h）（干燥7d）~2020.）试验编号拉力N面积mm2强度MPa平均值MPa 123456记录说明校核：主检：共页第页样品名称委托编号规格型号样品编号样品状态样品数量检测依据检测环境设备名称设备编号设备状态检测项目抗折强度（养护：2020.（标养28d）~2020.）检测日期试验编号破坏荷载FfN支撑圆柱之间的距离L mm试件界面边长b mm抗折强度RfMPa平均值MPa1 2 3检测项目抗压强度（养护：.（标养28d）.）试验编号破坏荷载Fc N受压面积A mm2抗压强度RcMPa平均值MPa1 2 3 4 5 6检测项目柔韧性（养护：.（标养28d）.）试验编号抗压强度Rc MPa抗折强度RfMPa抗压强度Rc/抗折强度Rf1记录说明抗折强度计算公式：ff31.5=bF LR抗压强度计算公式：cc=FRA校核：主检：。
聚苯板薄层抹面胶浆检验标准
聚苯板薄层抹面胶浆检验标准
关于聚苯板薄层抹面胶浆的检验标准，本文就它的实际情况进行阐述。
聚苯板薄层抹面胶浆是以橡胶等有机粘合剂为主要材料，经过适当搭配，具有良好的粘结性能及耐水性、耐热性、耐久性、耐腐蚀性等特点，并能耐受偶尔高温干燥等恶劣条件。
由于更加合理的材料配比及先进的生产技术，使其固定性和抗剪性能都有很大的改善，为装饰工程提供了可靠保障。
在使用时，除了按安装说明书的要求进行操作，还应确保做好以下检验:
一、胶浆的黏度是否符合要求:黏度的检测方法为用万能黏度计进行测试，大多数胶浆在环境温度范围内(室温18℃-25℃)，其黏度可在500-20000MPa·s(即比标准值低一些)范围内调节，它能确保其强度及适用性。
二、胶浆的抗锈能力是否符合要求:将要检测的胶浆放置于室外，可以用雨水枪冲洗，查看水垢是否掉落以及胶浆是否被破坏，以便了解它的抗候性能。
另外，应该注意以下要点：
1.胶浆抹铺前应做好清洁，确保粘结的牢固性。
2.胶浆抹铺完毕后，一定要确保其表面平整，且温度要满足操作要求。
3.要正确使用，并避免硬物挤压胶浆而影响其延展性、弹性和使用寿命。
以上就是关于聚苯板薄层抹面胶浆的检验标准，希望大家能够用它更好地工作。
保温砂浆、抹面胶浆、胶粘剂检验原始记录
（重量比)
检验依据
□GB/T20473-2006 □GB/T10294-2008 □GB/T5486-2008 □JG158-2013 □GB/T 29906-2013 □JC/T993-2006
□JC/T992-2006 □JGJ/T70-2009 □GB/T17371-2008
主要
仪器设备
□无裂纹
□裂纹处胶粘剂最大厚度 mm
备注
校核人： 试验人：
保温砂浆、抹面胶浆、胶粘剂检验原始记录
管理编号：XXXX共 页第 页
样品编号
样品名称
委托日期
成型环境
试验编号
工程部位
成型日期
℃ RH%
样品状态
□正常 □异常
类型
□Ⅰ □Ⅱ □F □Y □
材料比例
（重量比)
检验依据
□GB/T20473-2006 □GB/T5486-2008 □JG158-2013 □GB/T 29906-2013 □JC/T993-2006
说明
校核人： 试验人：
1
□有水渗透 □无水渗透
□合格 □不合格
2
□有水渗透 □无水渗透
□合格 □不合格
说明
件养护时间□56d□28d
抗冲击性试件尺寸（长×宽）mm□试验日期：
试件
钢球质量（kg)
钢球直径mm
冲击高度m
冲击的次数
破坏的次数
抗冲击强度J
1
□0.5kg □535g
□1.0kg □1.045g
□50.8
□63.5
料浆质量㎏
湿表观密kg/m3
检验项目
试验日期
试 验 项 目
干密度
2015 抹面胶浆检验报告02
报告编号：B13-8-1376报告总页数：2检验报告产品名称：抹面胶浆规格型号: 水泥基生产单位：委托单位：天津市建筑材料产品质量监督检测中心JCJY-6021-04 天津市质量监督检验站第二十一站天津市建筑材料产品质量监督检测中心检验报告检验编号：B13-8-1376 共 2 页第 1 页样品名称抹面胶浆商标/规格型号水泥基等级/生产单位生产日期/委托单位产品批号/工程名称委托人施工部位1、2、3、4＃楼外保温样品数量5kg检验环境温度：22℃，湿度：55% 来样日期2013-8-6检验配比粉：水=1：0.25（重量比）检验日期2013-8-7样品描述灰色固体粉料，符合检测要求检验类别委托检验检验项目标准要求的抹面胶浆的全部项目检验依据JG149-2003《膨胀聚苯板薄抹灰外墙外保温系统》结论该样品经检测，符合JG149-2003《膨胀聚苯板薄抹灰外墙外保温系统》中抹面胶浆的要求，检验合格。
（印章）签发日期：2013年9月5日备注抽样：见证：代表批量：20t批准：审核：编写：JCJY-6224-04天津市质量监督检验站第二十一站天津市建筑材料产品质量监督检测中心检验报告检验编号：B13-8-1376 共 2页第2 页检验项目单位标准要求实测值单项结论拉伸粘接前度原强度MPa≥0.10破换界面在聚苯板上0.10破换界面在聚苯板上符合耐水≥0.10破换界面在聚苯板上0.10破换界面在聚苯板上符合耐冻融≥0.10破换界面在聚苯板上0.10破换界面在聚苯板上符合柔韧性抗压强度/抗拆强度（水泥基）/≤3.00.10破换界面在聚苯板上符合可操作时间h 1.5～4.0 2.0 符合以下空白。
抹面胶浆检测报告
抹面胶浆检测报告抹面胶浆是一种常见的建筑材料，广泛应用于建筑物的外墙表面、室内墙面和天花板等处。
为了确保抹面胶浆的质量符合标准要求，需要进行相关的检测工作。
本报告将对抹面胶浆的检测内容、方法和结果进行详细描述。
一、检测内容1.外观检测：主要观察抹面胶浆的表面平整度、颜色和纹理等。
外观检测可以直观地评估抹面胶浆的质量，以确保其符合设计要求。
2.物理性能检测：包括抹面胶浆的强度、粘结力、吸水性等物理性能的检测。
这些性能指标直接关系到抹面胶浆在使用过程中的耐久性和使用寿命，是评估抹面胶浆质量的关键指标。
3.化学成分检测：抹面胶浆中常含有水泥、石灰、砂子等成分，需要对其进行化学成分的检测，以确定其成分比例是否符合标准要求。
二、检测方法1.外观检测方法：通常采用人工目测的方式进行，评估抹面胶浆的平整度、颜色和纹理等，与设计要求进行比对。
2.物理性能检测方法：a.强度检测：采用拉伸或压缩试验，测定抹面胶浆的抗拉强度和抗压强度，以评估其耐久性和力学性能。
b.粘结力检测：将抹面胶浆与基材粘结在一起，然后进行拉离试验，测定其粘结强度。
c.吸水性检测：将抹面胶浆浸泡在水中一段时间后，测定其吸水量和吸水速度，以评估其防水性能。
3.化学成分检测方法：采用化学分析方法，通过样品的化学反应和质量变化等来确定抹面胶浆中各成分的含量和比例。
三、检测结果根据以上的检测方法，对抹面胶浆进行检测后，将得到一些具体的结果。
比如，外观检测结果可能是平整度达到设计要求、颜色与预期一致、纹理清晰等；物理性能检测结果可能是抗拉强度达到标准、粘结强度符合要求、吸水性能满足要求等；化学成分检测结果可能是水泥、石灰、砂子的含量与比例符合标准要求。
四、结论根据抹面胶浆的检测结果，可以得出抹面胶浆的质量评价。
如果检测结果符合标准要求，说明抹面胶浆的质量良好，可以放心使用；如果检测结果不符合标准要求，就需要进行调整和改进，以提高抹面胶浆的质量。
总之，抹面胶浆的检测是确保建筑质量的重要环节，通过外观检测、物理性能检测和化学成分检测等方法，可以对抹面胶浆的质量进行全面评估。
抹面胶浆拉伸粘结强度检测内容及方法
抹面胶浆拉伸粘结强度检测内容及方法本方法适用于由水泥基或其他无机胶凝材料、高分子聚合物和填料等材料组成，薄抹在粘贴好的膨胀聚苯板外表面，用以保证薄抹灰外保温系统的机械强度和耐久性的聚合物抹面胶浆。
检测依据：《膨胀聚苯板薄抹灰外墙外保温系统》JG149-2003检测程序：1、试样：a）、尺寸如图1所示，抹面胶浆厚度为3.0mm,膨胀聚苯板厚度为20mm；b）、每组试件由六块水泥砂浆试块和六个水泥砂浆或膨胀聚苯板试块粘接而成；c）、制作：——用普通硅酸盐水泥与中砂按1：3（重量比），水灰比0.5制作水泥砂浆试块，养护28d,备用；——用表观密度为18kg∕m3的按规定经过陈化后合格的膨胀聚苯板作为试验用标准板，切割成试验所需尺寸；——制备抹面胶浆后粘接试件，粘接厚度为3mm,面积为40mm义40mm。
分别准备测原强度、测耐水和耐冻融拉伸粘接强度的试件各一组，粘接后在试验条件下养护。
d）、养护环境：原强度：在试验条件空气中养护14do耐水强度：在试验条件空气中养护7d,然后在试验条件水中浸泡7d,到期试件从水中取出并擦拭表面水分。
耐冻融强度：在试验条件空气中养护7d,然后将试件放在（50±3）℃的干燥箱中16h,然后浸入（20±3）℃的水中8h,水面至少高出试件表面20mm；在置于（一20±3）℃冷冻24h为一个循环，每一个循环观察一次，试件经10个循环。
1——拉伸用钢质夹具；2——水泥砂浆块；3——抹面胶浆；4―膨胀聚苯板或砂浆块图1：拉伸粘接强度试样示意图2、试验过程养护期满后进行拉伸粘接强度测定，拉伸速度为(5±1)mm/mino纪录每个试件的测定结果及破坏界面，并取4个中间值计算算术平均值。
抹面胶浆检测
一．目的检测外墙外保温用膨胀聚苯乙烯板抹面胶浆各项指标，指导检测员按规程正确操作，保证检测结果科学、准确。
二．检测参数与执行标准拉伸粘结强度、压折比、可操作时间。
执行标准: JC/T 993-2006《外墙外保温用膨胀聚苯乙烯板抹面胶浆》GB 50411-2007《建筑节能工程施工质量验收规范》三．适用范围工业与民用建筑采用粘贴膨胀聚苯烯板的薄抹灰外墙外保温系统用抹面胶浆。
四．职责1. 检测人员必须执行现行标准。
2. 检测人员负责操作、随时做记录、编制报告，并对数据负责。
五．样本大小与抽样方法抹面胶浆应成批检验，每批由同一配方、同一工艺制造的抹面胶浆组成。
F型抹面胶浆每批质量不大于30t，Y型抹面胶浆固体每批质量不大于30t。
六．仪器设备1. 微机控制万能试验机：型号：CMT6104，编号：JC481。
2. 胶砂搅拌机：型号：JJ-5、编号：JC081。
3. 振实台：型号：ISOZT96、编号：JC111。
4. 智能恒温恒湿养护箱：型号：YH－40C型，编号：JC511。
5. 抗折仪：型号：DKZ-5000、编号：JC061。
6.电子天平：编号：JC601，精度0.1g。
7．冷冻试验箱：型号：LD-40，编号：JC321。
8. 水箱、试样成型框、拉伸专用夹具、小刀、小盆、抹布、机油、小油刷、直尺、水泥胶砂试模、水泥抗压夹具、勺子、播料器、蒸馏水（纯净饮用水）。
七．环境条件温度（23±2）℃，相对湿度（50±10）%。
八．检测步骤与数据处理1．拉伸粘结强度1）试验材料a.高强度粘结剂：树脂胶粘剂，标准试验条件下固化时间不得大于24h。
b.聚苯板试板：尺寸70mm×70 mm×20 mm，表观密度（18.0±0.2）kg/m3,垂直于板面方向的抗拉强度不小于0.10MPa。
2）试样制备a.料浆制备按生产商使用说明书要求配制抹面胶浆。
抹面胶浆配制后，放置15min 使用。
抹面胶浆检验实施细则
抹面胶浆检验实施细则一、依据标准：JC/T 993-2006 《外墙外保温用膨胀聚苯乙烯板抹面胶浆》二、适用范围：用于工业民用建筑中采用粘结膨胀聚苯乙烯（聚苯板）的外墙外保温系统用抹面胶浆。
三、试验仪器：1、天平2、电子试验机3、烘箱4、成型框5、水泥胶砂搅拌机6、水泥胶砂振动台7、恒应力压力机8、5KN电动抗折机四、检验方法：1、拉伸粘结强度：1.1原理：本方法是采用聚苯板抹面胶浆与聚苯板或水泥砂浆板的粘结体作为试样，测定在正方向拉力作用下与试板脱落过程中所承受的最大拉应力，确定聚苯板抹面胶浆与聚苯板或水泥砂浆板的拉伸粘结强度。
1.2试样材料a.聚苯板试样：尺寸70mm×70mm×20mm，表观密度（18.0±0.2）kg／m3,垂直于板面方向的抗强度不小于0.10MPa,其它性能指标应符合GB/T 10801.1－2002规定的要求。
b.水泥砂浆试板：尺寸为70mm×70mm×20mm，普通硅酸盐水泥42.5级，水泥与中砂质量比为1：3，水灰比为0.5，试板应在成型后24小时脱模，脱模后在20±2℃水中养护6d，在试样环境中养护21d，水泥砂浆试板成型面用砂纸磨平。
c.高强度粘结剂：环氧树脂，标准试验条件下固化时间不大于24h。
1.3试样制备：a.浆料制备，按生产商使用说明书要求配制聚苯板抹面胶浆，聚苯板抹面胶浆。
配置好后放置15min使用。
b.成型：根据试样项目确定试板为聚苯板试板或水泥砂浆试板，将成型框放在试板上，将配制好的抹面胶浆搅拌均匀后填满成型框，用抹灰刀摸平表面，轻轻除去成型框，放置30min，后在聚苯板抹面胶浆表面覆盖上聚苯板，每组试样5个。
c.养护：试样在标准实验条件下养护12d，拿去盖着聚苯板，用高强度粘结剂将上夹具与试样聚苯板粘结剂层粘在一起，在标准条件下继续养护1d。
共14天。
1.4试样处理：原强度：无附加条件耐水：在23±2℃的水中浸泡7d，试样聚苯板粘结剂层向下，浸水深度为2～10mm，到期试样从水中取出并擦干表面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一．目的
检测外墙外保温用膨胀聚苯乙烯板抹面胶浆各项指标，指导检测员按规程正确操作，保证检测结果科学、准确。
二．检测参数及执行标准
拉伸粘结强度、压折比、可操作时间。
执行标准: JC/T 993-2006《外墙外保温用膨胀聚苯乙烯板抹面胶浆》GB 50411-2007《建筑节能工程施工质量验收规范》三．适用范围
工业与民用建筑采用粘贴膨胀聚苯烯板的薄抹灰外墙外保温系统用抹面胶浆。
四．职责
1. 检测人员必须执行现行标准。
2. 检测人员负责操作、随时做记录、编制报告，并对数据负责。
五．样本大小及抽样方法
抹面胶浆应成批检验，每批由同一配方、同一工艺制造的抹面胶浆组成。
F型抹面胶浆每批质量不大于30t，Y型抹面胶浆固体每批质量不大于30t。
六．仪器设备
1. 微机控制万能试验机：型号：CMT6104，编号：JC481。
2. 胶砂搅拌机：型号：JJ-5、编号：JC081。
3. 振实台：型号：ISOZT96、编号：JC111。
4. 智能恒温恒湿养护箱：型号：YH－40C型，编号：JC511。
5. 抗折仪：型号：DKZ-5000、编号：JC061。
6. 电子天平：编号：JC601，精度0.1g。
7．冷冻试验箱：型号：LD-40，编号：JC321。
8. 水箱、试样成型框、拉伸专用夹具、小刀、小盆、抹布、机油、小油刷、直尺、水泥胶砂试模、水泥抗压夹具、勺子、播料器、蒸馏水（纯净饮用水）。
七．环境条件
温度（23±2）℃，相对湿度（50±10）%。
八．检测步骤及数据处理
1．拉伸粘结强度
1）试验材料
a.高强度粘结剂：树脂胶粘剂，标准试验条件下固化时间不得大于24h。
b.聚苯板试板：尺寸70mm×70 mm×20 mm，表观密度（18.0±0.2）kg/m3,垂直于板面方向的抗拉强度不小于0.10MPa。
2）试样制备
a.料浆制备
按生产商使用说明书要求配制抹面胶浆。
抹面胶浆配制后，放置15min 使用。
b.成型
将成型框放在试板上，将配制好的打开面胶浆搅拌均匀后填满成型框，用抹灰刀抹平表面，轻轻除去成型框。
每组试样五个。
c.养护
试样在标准试验条件下养护13d ，用高强度粘结剂将上夹具与试样抹面胶浆层粘贴在一起，在标准试验条件下继续养护1d 。
d.试样处理
⑴原强度：无附加条件。
⑵耐水：在（23±2）℃的水中浸泡7d ，试样聚苯板胶粘剂层向下，浸入水中的深度为2mm-10mm ，到期试样从水中取出并擦拭表面水分。
⑶耐冻融：试样按下述条件进行循环10次，完成循环后试样在标准试验条件下放置到室温。
当试样处理过程需中断时，试样应存放在（-20±2）℃条件下。
①在（23±2）℃的水中浸泡8h ，试样聚苯板胶粘剂层向下，浸入水中的深度为2mm ～10mm ；
②在（-20±2）℃的条件下冷冻16h 。
3）试验过程
将拉伸专用夹具及试样安装到试验机上，进行强度测定，拉伸速度（5±1）mm/min ，加荷载至试样破坏，记录试样破坏时的荷载值。
4）试验结果
拉伸粘结强度按下式计算。
试验结果为五个试样的算术平均值(F)，精确至0.01MPa 。
A F
R
式中：R —试样拉伸粘结强度，MPa ；
F —试样破坏荷载值，N ；
A —粘结面积，mm 2，取1600mm 2。
2．压折比
按生产商使用说明书要求配制抹面胶浆胶料，抗压强度(R c )、抗折强度
(R F )测定按GB/T 17671-1999的规定进行，试验养护条件为在标准试验条件
下放置28d 。
压折比按下式计算，结果精确至0.1。
f c
R R T
式中：T —压折比；
R c —抗压强度，MPa ；
R F —抗折强度，MPa 。
3．可操作时间
a.试验过程
抹面胶浆配制后，从胶料混合时计时，1.5h 后按(1.拉伸粘结强度)的规定成型、养护并测定拉伸粘结强度原强度。
抹面胶浆料混合后也可按生产商要求的时间进行测定，生产商要求的时间不得小于1.5h 。
b.试验结果
若符合表1的规定，试验结果为1.5h 或生产商要求的时间；若不符合表1试验结果为小于1.5h 或小于生产商要求的时间。
表1 抹面胶浆拉伸粘结强度性能指标
九．结果判定
经检测，全部检测项目合格，则判定该批产品为合格品。
若有指标不
合格时，应对同一批产品的不合格项目加倍取样进行复检，如该项指标仍不合格，则判定该产品为不合格品。
十．记录格式
记录用《建设工程质量检测数据信息技术标准》表C6.18.05《抹面胶浆试验记录》，报告用《建设工程质量检测数据信息技术标准》表B6.18.05《抹面胶浆试验报告》。
十一．审批程序
检测完毕，整理记录，填好报告单签字后连同记录交审核员审核，经主管批准，盖章后发放报告。
