工程制图规范讲解
工程制图的规范和标准
工程制图的规范和标准工程制图是工程设计的重要环节，是将设计方案实现的重要手段。
而工程制图的规范和标准，对于保证工程设计的质量和效率，以及工程施工的顺利进行，具有重要的作用。
下面，本文将从工程制图规范和标准的意义、制图规范和标准的制定和使用、以及工程制图规范和标准的最新进展等方面，进行一些简要的论述。
一、工程制图规范和标准的意义1、规范和标准有助于提高工程设计的质量和效率。
工程制图规范和标准是根据国家或地区的法律、法规和政策制定的，它们统一了工程图纸的规格、编制方法、标识符号和注记，规范了工程图纸的内容和格式等方面。
这些规范和标准的遵守和实施，有助于提高工程设计的质量和效率。
因为，规范和标准的存在可以避免人为的主观性和错误性，降低了设计出现问题的可能性，减少了不必要的纠错和重复设计，提高了设计效率。
2、规范和标准有助于提高工程施工的顺利进行。
工程制图规范和标准的存在还可以有效地促进工程施工的顺利进行。
因为，规范和标准的遵守可以确保设计图纸的准确、精细和完整，使得施工人员可以更加准确地理解施工图纸中表达的意图，避免了人为的误解和偏差，降低了施工难度，提高了施工效率。
二、制图规范和标准的制定和使用1、制图规范和标准的制定制图规范和标准的制定，是根据国家和行业的要求，经过专业人员集体研究和讨论，以保证制图准确、合理、规范的要求，编制制定的。
其目的是提高工程制图的质量和效率，为工程设计和施工提供标准依据。
2、制图规范和标准的使用工程制图规范和标准的实施，首先要求以专业的态度和方法，认真学习和贯彻规范和标准的要求。
其次，要按照规范和标准的规定，编制、审核、审查、批准和签字等制图环节要求，确保符合国家和地区的制图规范和标准的要求。
最后，还要注意及时更新制图规范和标准的版本，以保证工作的顺利进行。
三、工程制图规范和标准的最新进展工程制图规范和标准的最新进展，是随着国家法律法规、技术标准和行业要求的变化和发展而持续调整和完善的。
建筑工程制图规范
建筑工程制图规范在建筑工程中，制图是非常重要的环节之一，它是建筑设计与实际施工之间的桥梁。
为了确保建筑工程的设计、施工与使用的统一性、合理性和可行性，制图必须符合一定的规范。
本文将从建筑工程制图的概念、表达要求和常用符号等方面，介绍建筑工程制图规范。
一、建筑工程制图的概念建筑工程制图是指将建筑设计方案用图形的形式进行表达和传递的过程。
它包括建筑图纸的绘制和建筑图样的标注、注释等操作。
建筑工程制图不仅要准确、明确地表达设计意图，还要能够为施工提供清晰的指导。
建筑工程制图可以分为平面图、立面图、剖面图、施工图等不同类型。
每一种图纸都有自己的要求和规范，以保证设计的准确性和可操作性。
二、建筑工程制图的表达要求1. 尺寸与比例：建筑图纸中的尺寸必须准确，并且符合比例关系。
通常使用原比例和放大比例两种方式表达。
2. 符号与标识：建筑图纸中的符号和标识要统一清晰，以确保不同人员能够准确理解。
3. 标注与注释：建筑图纸中需要标注和注释的内容包括材料、构件、尺寸、设备、图例等。
这些标注和注释都必须明确且易于理解。
4. 细节与绘图技巧：对于一些细节部分，建筑图纸需要加以重点表达。
同时，绘图技巧的运用也能提高图纸的可读性和美观度。
三、建筑工程制图的常用符号1. 标志性符号：如平面图中的北方向箭头、立面图中的正方向标识等。
2. 材料与构件符号：如墙体、门窗、楼梯等的图例标志。
3. 尺寸符号：如直线箭头表示尺寸起点和终点，水平线表示线中的尺寸等。
4. 设备与设施符号：如空调、电源、给排水等的符号标识。
5. 标注符号：如文字注释符号、施工构造标注符号等。
这些符号是建筑工程制图中常用的，熟练运用这些符号符合规范的绘制图纸对于建筑工程的设计与施工至关重要。
四、总结建筑工程制图规范对于建筑工程的设计与施工具有重要的指导作用。
准确、优秀的建筑图纸既能够帮助设计人员表达设计意图，也能够为施工人员提供清晰的指导。
建筑工程制图的概念、表达要求和常用符号都是建筑工程制图规范中的重要内容。
工程制图出图规范课件
04
工程图的审核与修改
工程图的审核要点
01
02
03
04
完整性检查
确保图纸包含所有必要的信息 和细节，如尺寸、材料、工艺
等。
准确性检查
核实图纸中的所有数据和信息 是否准确无误，无歧义。
规范性检查
检查图纸是否符合制图标准， 如线型、标注、符号等。
一致性检查
确保图纸与其他相关文档或图 纸在数据和信息上保持一致。
应用领域
SolidWorks广泛应用于机械设计、汽车制造、航空航天等领域。它支持与多种CAD软件的互操作性，方 便与其他设计师进行协作。
Inventor软件介绍
软件特点
Inventor是Autodesk公司推出的一款三维CAD软件，具有直观的 界面和强大的功能。它支持参数化建模、装配体设计、工程图生
了解工程项目的相关资料和技术要求
总结词
充分了解工程项目的相关资料和技术要求是制图前不可或缺的一步。
详细描述
收集并研读工程项目的相关资料和技术要求，包括设计图纸、技术规范、行业标 准等。确保对项目的整体情况有清晰的认识，以便在制图中准确反映项目的实际 情况。
确定绘图比例和视图布置
总结词
选择适当的绘图比例和合理的视图布置是制图过程中至关重要的环节。
考虑图纸的尺寸、比 例和精度要求，以确 保图纸的准确性和清 晰度。
打印和复印工程图
选择合适的打印和复印设备， 以确保图纸的清晰度和色彩。
调整打印和复印参数，如分辨 率、色彩模式等，以满足图纸 的精度和要求。
确保打印和复印过程中图纸的 平整度和完整性，避免出现褶 皱、模糊或缺失。
工程图的装订和保存
主要功能
AutoCAD提供了多种绘图工具，如线、圆、弧、多边形等，还支持图层管理、块定义、 尺寸标注、文字注释等功能。用户可以通过编写脚本或使用API进行自动化操作和定制化 开发。

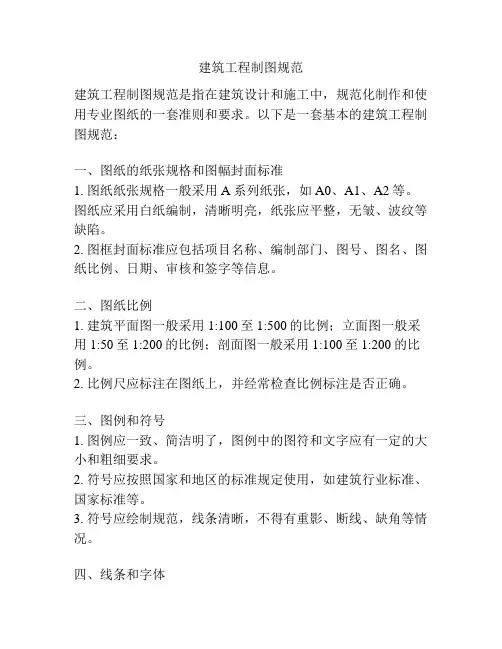

建筑工程制图规范
建筑工程制图规范建筑工程制图规范是指在建筑设计和施工中，规范化制作和使用专业图纸的一套准则和要求。
以下是一套基本的建筑工程制图规范：一、图纸的纸张规格和图幅封面标准1. 图纸纸张规格一般采用A系列纸张，如A0、A1、A2等。
图纸应采用白纸编制，清晰明亮，纸张应平整，无皱、波纹等缺陷。
2. 图框封面标准应包括项目名称、编制部门、图号、图名、图纸比例、日期、审核和签字等信息。
二、图纸比例1. 建筑平面图一般采用1:100至1:500的比例；立面图一般采用1:50至1:200的比例；剖面图一般采用1:100至1:200的比例。
2. 比例尺应标注在图纸上，并经常检查比例标注是否正确。
三、图例和符号1. 图例应一致、简洁明了，图例中的图符和文字应有一定的大小和粗细要求。
2. 符号应按照国家和地区的标准规定使用，如建筑行业标准、国家标准等。
3. 符号应绘制规范，线条清晰，不得有重影、断线、缺角等情况。
四、线条和字体1. 线条的粗细应适度，避免过粗或过细，保持线条的清晰度。
常用线条的线型应按照标准规定使用，如实线、虚线、点线等。
2. 字体应统一，大小适中，清晰易读。
字体一般采用宋体或等线字体，不得使用艺术字体。
五、图纸格式1. 建筑平面图的编制应按照建筑设计规范要求，包括项目的布局、功能分区、空间尺寸、建筑结构等信息。
2. 立面图应清晰明了，包括建筑物的外立面形象、建筑材料和窗户等装饰元素。
3. 剖面图应能准确表示建筑物的内部结构，包括墙体、柱子、楼梯、管道等。
六、图纸质量要求1. 图纸应经过审核和审查，确保图纸的准确性和合理性。
2. 图纸应规范的保存和归档，并按照施工进度和需要及时更新和补充。
3. 图纸应按照标准的图纸抄写要求进行制作，确保图纸的清晰度和可读性。
七、图纸的编号和归档1. 图纸应按照一定的编号规则进行编制，确保图纸的唯一性和顺序性。
2. 图纸应严格按照项目的建设顺序进行归档，方便查找和使用。
对于已完成的图纸，应按照规定进行归档保存。

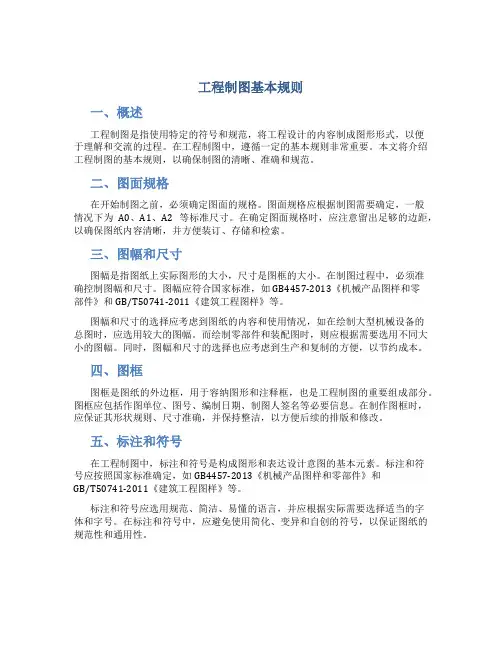

工程制图基本规则
工程制图基本规则一、概述工程制图是指使用特定的符号和规范，将工程设计的内容制成图形形式，以便于理解和交流的过程。
在工程制图中，遵循一定的基本规则非常重要。
本文将介绍工程制图的基本规则，以确保制图的清晰、准确和规范。
二、图面规格在开始制图之前，必须确定图面的规格。
图面规格应根据制图需要确定，一般情况下为A0、A1、A2等标准尺寸。
在确定图面规格时，应注意留出足够的边距，以确保图纸内容清晰，并方便装订、存储和检索。
三、图幅和尺寸图幅是指图纸上实际图形的大小，尺寸是图框的大小。
在制图过程中，必须准确控制图幅和尺寸。
图幅应符合国家标准，如GB4457-2013《机械产品图样和零部件》和GB/T50741-2011《建筑工程图样》等。
图幅和尺寸的选择应考虑到图纸的内容和使用情况，如在绘制大型机械设备的总图时，应选用较大的图幅。
而绘制零部件和装配图时，则应根据需要选用不同大小的图幅。
同时，图幅和尺寸的选择也应考虑到生产和复制的方便，以节约成本。
四、图框图框是图纸的外边框，用于容纳图形和注释框，也是工程制图的重要组成部分。
图框应包括作图单位、图号、编制日期、制图人签名等必要信息。
在制作图框时，应保证其形状规则、尺寸准确，并保持整洁，以方便后续的排版和修改。
五、标注和符号在工程制图中，标注和符号是构成图形和表达设计意图的基本元素。
标注和符号应按照国家标准确定，如GB4457-2013《机械产品图样和零部件》和GB/T50741-2011《建筑工程图样》等。
标注和符号应选用规范、简洁、易懂的语言，并应根据实际需要选择适当的字体和字号。
在标注和符号中，应避免使用简化、变异和自创的符号，以保证图纸的规范性和通用性。
六、排版和布局在制图时，排版和布局是关键环节，它直接影响到图纸的清晰度和美观度。
在排版和布局中，应统一字体、字号、字距、线宽等参数，以确保整个图纸的视觉效果一致。
在确定图形和注释框的位置时，应遵循以下原则：1.重点放在中央：关键部分的图形和注释框应放在图纸中央，以便于阅读和理解。
建筑工程制图规范
多层建筑平面图一般有底层平面图、标准层平面图、 顶层平面图、屋顶平面图，其中标准层平面图是指中 间各层如果房间数量、大小和布置都一样时，可用同 一个平面图表示（详见教材）。
38
二层平面图 1：200
图名、比例、剖切线等 表达下层平面屋顶、虚线等
三层平面图 1：200
首层平面图 1：200
39
1.3.2 平面图的图示方法
10
定位轴线-3
• 附加轴线的编号，应以分数表示，并按 下列规定编写： 两根轴线之间的附加轴线，应以分母表 示前一根轴线的编号，分子表示附加轴 线的编号，编号宜用阿拉伯数字编写， 表示3号轴线后附加的第一根轴线 1号轴线或A号轴线之前的附加轴线应以 分母01,0A分别表示1号轴线或A号轴线 之前的轴线。
楼梯
坡道
空门洞
单扇门(平开或单面弹簧) 单扇双面弹簧门
用于平面图中
用于平面图中 用于平面图中 用于平面图中 用于平面图中 用于平面图中
双扇门(包括平开或单面 弹簧)
对开折叠门
双扇双面弹簧门
28
表1-6 建筑施工图图例（二）
名 称 图 例 说 明
单层固定窗
窗的立面形式应按实际情况绘 制
单层外开上悬窗
42
24
1.1.3 建筑施工图常用图例
表1-4 总平面图图例（一）
25
表1-4 总平面图图例（二）
26
表1-5 常用建筑材料图例
27
表1-6
名 称
建筑施工图图例（一）
图 例 说 明 (1) 上图为底层楼梯平面， 中图为中间层楼梯平面， 下图为顶层楼梯平面 (2) 楼梯的形式及步数应按 实际情况绘制
11
4.尺寸标注-1
工程制图规范
工程制图规范工程制图是一种图形语言，是工程设计和施工的重要工具。
为了保证工程制图的准确性、规范性和一致性，制定了一系列的工程制图规范。
下面介绍一些常见的工程制图规范。
1. 坐标系和尺度：工程制图应建立坐标系和比例尺。
坐标系一般选择左下角为原点，右上方向取正方向。
比例尺可以根据实际情况选择适当的比例。
制图时应注明坐标系和比例尺。
2. 线型和线宽：工程制图中应使用统一的线型和线宽。
常用的线型有实线、虚线和点线。
线宽一般选择0.3mm至0.5mm，以便于清晰可见。
3. 字体和字号：工程制图中应使用统一的字体和字号。
常用字体有宋体、黑体和仿宋。
字号一般选择5号到7号字。
4. 标注和符号：工程制图中应采用统一的标注和符号。
标注应简洁明确，符号应规范统一。
常用符号有尺寸符号、断面符号和注释符号等。
5. 图形和图形比例：工程制图中的图形应准确比例。
常见的图形有直线、曲线、圆和多边形等。
制图时应注意图形的准确性和美观性。
6. 图框和标题：工程制图应设置统一的图框和标题。
图框一般包括工程名称、图号、比例尺、制图日期等信息。
标题应简明扼要，能清楚地表达图的内容和目的。
7. 图例和注解：工程制图中应包含图例和注解。
图例是对制图内容的解释和说明，注解是对图中某些特殊信息的解释和说明。
图例和注解应简明扼要、准确无误。
8. 投影方法：工程制图应采用适当的投影方法。
常用的投影方法有等轴测投影、轴测投影和正交投影等。
投影方法应根据图的需要和实际情况选择。
总之，工程制图规范是保证工程制图准确性、规范性和一致性的重要保障。
制图人员应牢记制图规范，严格按照规范进行制图，以确保工程设计和施工的顺利进行。
CAD工程制图的基本规范与要点
CAD工程制图的基本规范与要点CAD工程制图是一种数字化的制图方式，广泛应用于机械、建筑、电子等领域。
它能够精确地呈现设计师的想法和构图，并提供出色的技术支持。
为了使CAD工程制图更加规范和标准化，我们需要遵循一些基本规范与要点。
首先，布局规范是CAD工程制图的重要组成部分。
在开始制图之前，我们需要规划好整个图纸的布局，保证其具备良好的可读性和解读性。
通常情况下，我们可以将CAD图纸分为三个主要部分：主视图、剖视图和细节视图。
主视图用于展示设计对象的主要外形和结构；剖视图则用于展示设计对象的内部和部分结构；而细节视图则用于展示一些局部细节或特殊结构。
其次，准确的尺寸标注也是CAD工程制图的关键要点之一。
在进行尺寸标注时，我们需要对设计对象进行仔细测量和计算，并根据设计需求选择合适的标注方式。
一般来说，我们可以使用注释尺寸、基线尺寸和链线尺寸等不同方式来标注尺寸。
在标注尺寸时，我们需要注意尺寸的准确性、清晰可读性和符号的规范使用。
此外，图层管理也是CAD工程制图中不可忽视的要点之一。
通过合理的图层管理，我们能够有效地控制图纸的展示效果和信息呈现。
常用的图层包括构造图层、尺寸图层、注释图层、隐藏图层等。
我们可以合理地将不同的元素分配到不同的图层上，并通过图层的显示和隐藏来控制图纸的呈现效果。
此外，符号和标识的正确使用也是CAD工程制图的重要方面。
在制图过程中，我们需要根据相关标准选择合适的符号和标识，并确保其正确应用和解读。
常见的符号和标识包括材料符号、焊接符号、表面粗糙度符号等。
通过正确应用这些符号和标识，我们能够更加准确地传达设计意图和要求。
最后，文件管理与输出也是CAD工程制图中不可忽视的要点。
在制图过程中，我们需要及时保存和备份设计文件，并合理地进行版本管理和文件命名。
同时，在输出图纸时，我们需要选择合适的图纸尺寸和打印比例，并注意打印质量和纸张布局的合理性。
综上所述，CAD工程制图的基本规范与要点主要包括布局规范、尺寸标注、图层管理、符号和标识的正确使用以及文件管理与输出等方面。
工程制图规范与操作手册
工程制图规范与操作手册第1章工程制图基本知识 (5)1.1 图纸的规格与类型 (5)1.1.1 图纸规格 (5)1.1.2 图纸类型 (5)1.2 制图符号及标准 (5)1.2.1 图线 (5)1.2.2 剖面符号 (5)1.2.3 标注符号 (5)1.3 制图工具及其使用方法 (5)1.3.1 绘图板 (6)1.3.2 丁字尺 (6)1.3.3 三角板 (6)1.3.4 圆规 (6)1.3.5 分规 (6)1.3.6 绘图仪器 (6)1.3.7 绘图笔和橡皮 (6)1.3.8 剪刀和胶带 (6)第2章制图的基本步骤与方法 (6)2.1 制图前的准备工作 (6)2.1.1 明确设计意图：充分理解设计意图，明确图纸所要表达的内容及要求。
(6)2.1.2 收集资料：搜集与制图相关的资料，如设计图纸、技术规范、标准件手册等。
62.1.3 确定制图工具：根据图纸的复杂程度和精度要求，选择合适的制图工具，如铅笔、橡皮、直尺、圆规、三角板等。
(6)2.1.4 确定比例尺：根据图纸的大小和内容，选择合适的比例尺，保证图纸清晰、易读。
(6)2.1.5 准备绘图材料：准备足够的图纸、绘图纸、草图纸等。
(7)2.2 绘图的基本步骤 (7)2.2.1 设定绘图基准：根据图纸的尺寸和形状，设定合理的绘图基准线。
(7)2.2.2 绘制主要轮廓：按照设计图纸的形状和尺寸，绘制出主要轮廓线。
(7)2.2.3 绘制细节：在主要轮廓的基础上，逐步绘制出图纸中的各个细节部分，如孔、槽、倒角等。
(7)2.2.4 检查尺寸：在绘制过程中，不断检查尺寸，保证图纸的准确性。
(7)2.2.5 标注尺寸：根据实际尺寸，标注出图纸中的各个尺寸，包括线性尺寸、角度尺寸、半径尺寸等。
(7)2.2.6 修改和完善：在绘制过程中，及时修改错误和不合理的地方，保证图纸的完整性和准确性。
(7)2.3 标注与注释 (7)2.3.1 尺寸标注：按照国家标准和行业规范，对图纸中的尺寸进行标注，要求清晰、准确、易读。
识读制图规范—字体、比例、尺寸标注(工程制图)
10
7
5
长仿宋字体的规格
3.5
2.5
1.字体——汉字
图样中的汉字应采用国家公布的简化汉字，并写成长仿宋体。汉字的字高应不小于3.5mm。 在图纸上书写汉字时，应画好字格，然后从左向右、从上向下横行水平书写。 长仿宋字的书写要领是：横平竖直，注意起落，填满方格，结构匀称。
长仿宋字的基本笔画
1.字体——汉字
❖ 为保证图上的尺寸数字清晰，任何图线不得穿过尺寸数字。不可避免时，应将图线断开。
3.尺寸标准——尺寸的组成及其注法的基本规定 图 尺寸数字的注写方向
3.尺寸标准——尺寸标注的其他规定
项目
标注示例
半径
说明
半圆或小于半圆的圆弧应标注半径，如 左下方的例图所示。标注半径的尺寸线应一 端从圆心开始，另一端画箭头指向圆弧，半
建筑物或构筑物的局部放大 配件及构造详图
1:10、1∶20、1:50 1∶1、1∶2、1∶5、1∶10、1∶20、1∶50
2.比例
比例宜注写在图名的右侧，字的底线应取平齐，比例的字高应比图名字高小一号或两号。
比例的注写
3.尺寸标准——尺寸的组成及其注法的基本规定
图样上的尺寸应包括尺寸线、尺寸界线、尺寸起止符号和尺寸数字四要素。
较小圆的直径尺寸，可标注在圆外，如 右侧六个例图所示 。
薄板厚度
应在厚度数字前加注符号“t”
3.尺寸标准——尺寸标注的其他规定
项目
标注示例
说明
正方形
在正方形的侧面标注该正方形的尺寸，可用“边 长×边长”标注，也可在边长数字前加正方形符号 “□”。
坡度
标注坡度时，在坡度数字下应加注坡度符号，坡 度符号为单面箭头，一般指向下坡方向。
工程制图—制图的基本规定
×
Φ4
尺寸线
h不得用其他图线所替代 h不得在其他图线的延长线上
h平行尺寸间隔≮7 ㎜
§1-120制21/图5/2的7 基本规定
≮7 ㎜
25
五、尺寸注法（GB/T 4458.4–1984）及（GB/T 16675.2–1996）
2.线性尺寸的注法
尺寸数字
h一般写在尺寸线的上方。 h也可写在尺寸线中断处。
4.对中符号 从周边画入图框内约5 mm、线宽0.5 mm的
一段粗实线。
对中符号
标题栏
标题栏
不画入标题栏
§1-120制21/图5/2的7 基本规定
标题栏
6
一、图纸幅面和图框格式（GB/T 14689 ― 1993）
5.标题栏 每张
图纸都应 有标题栏。 标题栏的 位置可按 右图所示 的方式配 置。
标题栏
A1
841×1189 594× 841
20
10
A2
420× 594
25
A3
A4
297× 420 210× 297
10
5
§1-120制21/图5/2的7 基本规定
2
一、图纸幅面和图框格式（GB/T 14689 ―1993）
基本幅面尺寸间的关系如下：
594
A1
A0
420 841
A3
A2
A4
297 1189
按机件的实际大小标注。
§1-120制21/图5/2的7 基本规定
12
三、字体（GB/T 14691―1993）
1.基本要求 图样中书写的字体必须做到：
2.字体高度
以字号代表字体的高度，其公称尺寸系列为：
1.8、2.5、3.5、5、7、10、14、20
工程制图cad图纸规范
工程制图cad图纸规范在工程设计中，制图是必不可少的一项工作。
而CAD图纸作为一种制图形式，在工程设计领域中得到了广泛地应用。
然而，在绘制CAD图纸时，是否遵循规范，是否规范化，直接影响着工程设计的成效和效率。
因此，本文主要介绍工程制图CAD图纸规范。
一、CAD图纸规范化的意义1.减少错误率按照规范绘图，可以有效地减少错误率，使得CAD图纸设计更加精准，避免图纸设计中出现不必要的失误。
2.提高效率规范化绘图能够提高绘图的效率，使得设计人员的工作更加有条理，领会CAD技术的精髓，快速地完成工作。
3.汇报工作规范化的CAD图纸能够更好的展示工作成果，能够与他人分享自己的思路，让工作人员更好地交流。
二、CAD图纸规范需要注意的点1.标准图框的使用在CAD图纸设计中，标准图框是非常重要的一个元素，可以为设计人员提供指引，使得设计更加的规范化。
在选择标准图框时，需要考虑设计的尺寸、纸张的大小以及公司规定。
2.图形的比例CAD图纸中的图形按照实际尺寸绘制，应当符合规范的比例。
通常，设计人员应该根据纸张的大小和实际图形大小来决定图形的比例。
3.符号和注释符号及注释是CAD图纸设计中非常重要的部分。
在符号设计中，可以借鉴相应国家或国际标准；在注释设计中，应注明例图、文字或符号的解释。
4.标准线的应用在CAD图纸设计中，标准线的应用具有非常重要的意义。
合理使用标准线可以使图纸看起来更加整洁，便于查看和理解。
三、CAD图纸规范化的方法1.制定标准化图框标准化图框能够为CAD图纸的绘制提供一个标准的模板，使得设计人员无需再次生成，方便快捷且规范化。
2.制定设计规范制定设计规范包括符号设计规范、注释规范、标准线设计规范等。
这些规范可以明确标高线、尺寸线、破折线、箭头等设计要素的设计规范。
3.使用CAD图层的规范设置在绘制CAD图纸时，应按照图纸制定相应的CAD图层，使用相应的线型及线宽等，清晰明了并易于打印。
四、总结工程制图CAD图纸规范的意义在于减少错误率、提高效率和更好的展示工作成果。
工程制图 国家标准
工程制图国家标准工程制图是一项非常重要的工作，它在国家标准中有着明确的规定和要求。
国家标准对工程制图的内容、格式、标注、尺寸等方面都进行了详细的规定，旨在确保工程制图的准确性、规范性和统一性。
本文将对工程制图国家标准进行介绍和解读，希望能够对相关工作人员有所帮助。
首先，工程制图国家标准对于图纸的内容和格式进行了规定。
在工程制图中，必须包括图框、图幅、图名、比例尺、图号、项目名称、设计单位、校对单位、审定单位、设计人、校对人、审定人等内容。
图框的规定包括图纸尺寸、边框线型、边框线宽度等，而图幅的规定包括图形的位置、大小、比例等。
此外，图纸的折叠和装订也有着具体的规定，以确保图纸的完整性和可读性。
其次，工程制图国家标准对于图形的标注和尺寸进行了规定。
在工程制图中，标注是非常重要的，它能够传达图形的各项信息。
国家标准对于标注的文字、字体、字高、线型、箭头等都有着详细的规定。
尺寸的规定包括尺寸的表示方法、尺寸的标注位置、尺寸的精度等，以确保尺寸的准确性和一致性。
此外，工程制图国家标准还对于图形的绘制方法和符号进行了规定。
在工程制图中，绘制方法和符号的规范性对于图纸的可读性和准确性至关重要。
国家标准对于绘制方法、线型、线宽、颜色、填充、投影方法等都有着具体的规定，以确保图形的清晰和准确。
符号的规定包括符号的形状、尺寸、线型、线宽等，以确保符号的统一和规范。
最后，工程制图国家标准还对于图纸的审查和归档进行了规定。
在工程制图过程中，图纸的审查和归档是非常重要的环节，它能够确保图纸的准确性和完整性。
国家标准对于图纸的审查程序、审查标准、审查内容等都有着详细的规定。
图纸的归档包括图纸的整理、编号、存档、查阅等，以确保图纸的安全和便捷的查阅。
总之，工程制图国家标准对于工程制图的内容、格式、标注、尺寸、绘制方法、符号、审查和归档等方面都进行了详细的规定，旨在确保工程制图的准确性、规范性和统一性。
相关工作人员在进行工程制图时，必须严格遵守国家标准的要求，以确保工程制图的质量和可靠性。
建筑工程CAD制图规范(2024)
2024/1/29
7
常见问题及解决方法
图层管理混乱
合理设置图层，遵循一定的命名规则，方便图层 的管理和查找。
图形比例失调
在绘制图形时，注意保持适当的比例关系，避免 出现比例失调的情况。
ABCD
2024/1/29
字体和标注不规范
统一使用规定的字体和标注样式，保证图纸的规 范性。
忽视打印输出效果
在制图过程中要考虑打印输出的效果，合理设置 打印参数，确保图纸的清晰度和可读性。
建筑工程CAD制图规 范
2024/1/29
1
• CAD制图基本概念与原则 • 建筑工程CAD制图基础设置 • 建筑工程各类图纸绘制要点 • 建筑工程CAD制图中的协作与沟
通
2024/1/29
目录
2
• 建筑工程CAD制图审核与修改流 程
• 总结：提高建筑工程CAD制图水 平
目录
2024/1/29
3
制定明确的反馈流程和时间节点，确保审核 人员能够及时将修改意见反馈给制图人员。
执行情况回顾
定期对修改意见反馈机制的执行情况进行回 顾和总结，发现问题及时进行调整和改进。
2024/1/29
32
持续改进，提高制图质量
加强培训和学习
定期组织制图人员进行CAD制图规范和技能的培训和学习，提高制图 人员的专业水平。
03
线型、线宽使用不规范，导致图纸难以辨认
28
审核过程中常见问题及处理方法
文字标注不清晰，字体大小不合适
尺寸标注错误或遗漏
2024/1/29
图框、标题栏等不完整或格式不正确
29
审核过程中常见问题及处理方法
01 处理方法
02
工程制图规范与操作指南
工程制图规范与操作指南第1章工程制图基本知识 (4)1.1 图纸的规格与选用 (4)1.1.1 图纸幅面 (4)1.1.2 图纸质量 (5)1.1.3 图纸选用原则 (5)1.2 制图工具及其使用方法 (5)1.2.1 绘图板与丁字尺 (5)1.2.2 铅笔与橡皮 (5)1.2.3 三角板与圆规 (5)1.2.4 比例尺与曲线板 (5)1.3 制图的基本规定 (5)1.3.1 图线 (5)1.3.2 字体 (5)1.3.3 尺寸标注 (5)1.3.4 标注符号与代号 (6)1.4 制图的基本步骤 (6)1.4.1 分析图纸内容 (6)1.4.2 设定绘图比例 (6)1.4.3 绘制图形 (6)1.4.4 标注尺寸和文字说明 (6)1.4.5 检查和修改 (6)第2章投影原理 (6)2.1 投影的基本概念 (6)2.2 三视图的形成与投影规律 (6)2.3 基本体素的投影 (7)2.4 切割体和相贯体的投影 (7)第3章图样表达方法 (7)3.1 视图 (7)3.1.1 基本视图 (7)3.1.2 辅助视图 (7)3.1.3 视图布置 (8)3.2 剖视图 (8)3.2.1 剖视图的类型 (8)3.2.2 剖切面及剖切方向 (8)3.2.3 剖视图的标注 (8)3.3 断面图 (8)3.3.1 断面图的类型 (8)3.3.2 断面图的标注 (8)3.3.3 断面图的绘制 (8)3.4 简化画法与规定画法 (8)3.4.1 简化画法 (8)3.4.2 规定画法 (9)第4章零件图的绘制与标注 (9)4.1 零件图的基本要求 (9)4.1.1 零件图的视图选择应遵循“清晰、简洁、全面”的原则，保证能准确表达零件的结构、形状及尺寸。
(9)4.1.2 零件图的线型、线宽及符号应符合我国相关工程制图标准的规定。
(9)4.1.3 零件图的比例应适当，以便于阅读和绘制，同时应保持与装配图的一致性。
(9)4.1.4 零件图中的投影关系、剖面线、断裂线等应清晰、准确地表示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(3)尺寸界线用细实线绘制，并由图形的轮廓线、轴线或对称中心线处引 出。也可以直接利用它们做尺寸界线。
( 4 )线性尺寸数字水平标注时应标注在尺寸线的上方，垂直标注时应标注 在尺寸线的左方。特殊情况时也允许标注在尺寸线的中断处 。
参见学习课本P31图览四
五、尺寸注方法(GB/T 4458.4-1984)
图形的大小由标注的尺寸确定。标注尺寸时，应严格遵照国家标准有 关尺寸注法的规定，做到正确、齐全、清晰、合理。 1.基本规则 (1)图形的真实大小应以图样上所注的尺寸数值为依据，与图形的大小 及绘图的准确度无关。 (2）图样中的尺寸以毫米为单位时，不需注明计量单位的代号或名称， 如采用其他单位，则必须注明相应的单位代号或名称。 (3)图形的每一尺寸，在图样中一般只标注一次，并应标注在反映该 结构最清晰的图形上。 (4）图样中最后一道所注尺寸是该建筑最后完工时的尺寸，否则应另 加说明。 2.标注尺寸的三要素 标注尺寸应包括尺寸界线（包括起止符号）、尺寸线和尺寸数字，以 及注写在尺寸数字周围的一些字母和符号，如标注直径时，在尺寸数
绍）在以后的学习中详细解读。
第三节 平面几何图形的画法
1. 基本几何作图
机件的轮廓形状是多种多样的，但在技术图样中，表 达它们各部位结构形状的图形，都是由直线、圆和其 他一些曲线所组成的平面几何图形。因而在绘制图样 时，要熟练运用一些基本的几何作图方法 1.平行线和垂直线 用两块三角板可以过定点作已知直线的平行线或垂直 线，具体作图方法见图1-1、图1-2。
点 画
学习课本P24
线
图表4.1.1
双
点
表1-1
பைடு நூலகம்
画 线
图线形式
图
代线 号宽
度
主要用途
A
粗 线
可见轮廓线、可见过渡线
B
细 尺寸线、尺寸界线、剖面线、引出线、 线 辅助线
C
细 线
断裂处的边界线、视图与剖视的分界线
D
细 线
断裂处的边界线
F
细 线
不可见轮廓线、不可见过渡线
G
细 轴线、对称中心线、节圆及节线、轨迹 线线
(5)尺寸数字不可被任何图线所通过，否则必须将该图线断开，使数字能 清晰表现出来。
(6)标注直径时，应在尺寸数字前加注直径符号Ф；标注半径时，应在尺 寸数字前加注半径符号R，标注半径时的尺寸线，且只在指向圆弧一端的
尺寸线画出箭头。 （参见学习课本P17 ~ P19图览一、二、三、四的尺寸标注中有更详尽介
标注尺寸时，无论选用放大 或缩小比例，都必须标 注机件的实际尺寸。
种类 原值比例 1:1
比例
放大比例 5:1 2:1 5×10n:1
缩小比例 1:2 1:2×10n
注： n为正整数。
2×10n:1
1:5 1:5×10n
1×10n:1
1:10 1:1×10n
表1-2 比例 种类
比例
放大比 例
4:1 4×10n:1
2.5:1 2.5×10n:1
缩小比 例
1:1.5 1:2.5 1:3 1:4 1:6 1:1.5×10n:1 1:2.5×10n:1 1:3×10n:1 1:4×10n:1 1:6×10n:1
注： n为正整数。
表1-3 比例
三、字体（GB/T 14691—1993）
图样上除了表达机件形状的图形外，还要用文字和数字说明机件的大小、技术要求和其 他内容。在图样中书写字体必须做到:字体工整、笔画清楚、间隔均匀、排列整齐。
一、本课程的研究对象
本课程是研究工程测绘制图和阅读的基本理论，学习 国家标准（GB）《工程制图》、《技术制图》的基本内 容，阐述手工绘制专业图样和阅读工程图样的基本方法。
二、本课程的特点和学习方法
本课程是高等院校中一门既有理论、又偏重 实践的专业技术基础课。学习时应注意： 1)没有正确理论作指导的实践是盲目的，因此 要掌握画图和看图的方法，必须首先掌握制图 理论与规范。 2)完成一定数量的习题和作业，是巩固基本理 论和培养画图、读图能力的保证。 3）培养严肃细致的工作作风和认真负责的工 作态度，是本专业人的基本素质。
圆的作图。
5.圆弧连接 绘图时，经常要用已知半径的圆弧（称连接弧），光滑连接（即相 切）已知直线或圆弧。为了保证相切，必须准确地作出连接弧的圆 心和切点。 根据平面几何可知，圆弧连接作图有如下关系: (1）半径为R的圆弧与已知直线Ⅰ相切，其圆心轨迹是距离直线Ⅰ为 R的两条平行线Ⅱ、Ⅲ，当圆心为O时，由O向直线I作垂线，垂足K 即为切点，如图5-1a所示。
字前加注符号“Φ”，标注半径时，在尺寸数字前加注符号“R”等。
3.尺寸标注的基本规定和常用注法
(1)尺寸线必须用细实线单独画出，不能用其他图线代替，也不得与其他 图线重合或画在其他线的延长线上。尺寸线终端有两种形式，斜线和箭头 。一般土建图样尺寸线终端画45°斜线，而机械图样尺寸线终端画箭头， 箭头应画成细长形。参见学习课本P17图览一
1.图纸幅面规格
绘制图样时，图纸的幅面应采用规定的基本幅面。 必要时、允许选用加长幅面但加长量必须符合国标编 号GB/T 14689—1993中的规定（GB/T 为推荐性国家 标准代号，14689为标准顺序号，1993为发布年代 号） 。
2．图框格式
图样中的图框由内、外两框组成，外框用细实线绘制， 大小为幅面尺寸，内框用粗实线绘制，内外框周边的 间距尺寸与格式有关。图框格式分为留有装订边和不 留装订边两种，如图1-1和图1-2所示。两种格式图框周 边尺寸a、c、e如表1—1所示。但应注意，同一产品的 图样只能采用一种格式。图样绘制完毕后应沿外框线 裁边。
图1-1
图1-2
2.正多边形 图2-1表明了圆的内接正六边形的作图方法。
3.斜度和锥度 (1) 斜度 一直线对另一直线或一平面对另一平面的倾斜程度，在图样中以∠或
1:n的形式标注。斜度符号的方向应与倾斜方向一致。图3-1为斜度1:6的作图方法
与标注。
(2) 锥度
正圆锥的底圆直径与圆锥高度之比，在图样中以 或1:n的形式标注。
图1-4 汉字示例
3.字母和数字 字母和数字分A型和B型。A型字体的笔划宽度（d）为字高的（h）的1/14， B型字体的笔画宽度为字高h的1/10。在同一张图样上，只允许选用一种型式 的字体。
字母和数字可写成斜体或直体。斜体字字头向右倾斜，与水平基准线成75度。
图1-5为拉丁字母的大小写示例，图1-6为罗马数字和阿拉伯数字示例。
a) b)
图1-5 示例。
图1-6 示例
图 线 名
四、图线及其画法 称
粗
实
1.线型
线
国家标准
细
GB/T 17450-
实 线
1998规定了
绘制图样时
波
，可采用的
浪 线
15种基本线
型。表1-1列 双
出了绘制工
折 线
程图样时常
用的八种图
虚
线
线的型式、
名称、宽度
细
及主要用途
点 画
。图线的具
线
体应用及图
粗
线画法参见
二、圆规和分规
圆规是画圆和圆弧的工具。使用时，应先调整 针脚，使针尖略长于铅芯，且插针和铅芯脚都 与纸面大致保持垂直。
三、比例尺和曲线板
比例尺是刻有不同比例的直尺。最常见的形式 它的三个棱面上分别刻有：1：100、1：200、 1：300、1：400、1：500和1：600的比例刻 度。 曲线板是用来画非圆曲线的。
(2）半径为R的圆弧与已知圆弧（圆心为O1、半径为R1）相切，其圆心轨迹是 已知圆弧的同心圆，此同心圆半径R2视相切情况（外切或内切）而定。当两圆弧 外切时，R2=R1+R，如图1-27b；当两圆弧内切时，R2=|R1-R|，如图1-27c。当 圆心为O时，连接圆心的直线O1O 与已知圆弧的交点K即为切点。
(2）作AE1的垂直平分线，与长短轴分别交于点O1、O2，再作对称点 O3、O4；O1、O2、O3、O4即为四段圆弧的圆心； (3）分别作圆心连线O1O4、O2O3、O3O4并延长； (4）分别以O1、O3为圆心，O1A或O3B为半径画小圆弧K1AK和NBN1 ，分别以O2、O4为圆心，O2C或O4D为半径画大圆弧KCN和N1DK1 （切点K、K1、N1、N分别位于相应的圆心连线上），即完成近似椭
图1-3 制图作业标题栏
二、比例（GB/T 14690—1993）
比例是指图中图形与其实物 相应要素的线性尺寸之 比。
原值比例：比值为1的比例 ，即1:1。
放大比例：比值大于1的比 例，如2:1等 。
缩小比例：比值小于1的比 例，如1:5等。
国家标准《技术制图》“比 例”GB/T 14690—1993 中，规定了绘图比例及 其标注方法。需要按比 例绘制图样时，首先应 由表1-2规定的系列中选 取适当的比例；必要时 ，也允许选取表1-3的比 例。
实际作图时，可根据具体要求，作出两条轨迹 线的交点就是连接弧的圆心，然后确定切点，
完成圆弧连接。
图 5-2 常见的圆弧连接作图
第二章 投影基础 1投影法
1.投影法的基本知识
物体在阳光的照射下，就会在墙面或地面投下影子，这就是投 影现象。投影法是将这一现象加以科学抽象而产生的。投射线通 过物体向选定的面投射，并在该面上得到图形的方法，称为投影 法。
1.字高 字体的高度（用h表示），其公称尺寸系列为（单位为mm）：1.8，2.5，3.5，5，7， 10，14，20。 字体的高度代表字体的号数。 2.汉字 汉字应写成长仿宋体字，并采用中华人民共和国国务院正式公布推行的《汉字方案》中 规定的简化字。汉字的高度不应小于3.5mm，其字宽一般为 h√2 。图1-4为汉字示例。
