谈利用PKPM进行框架结构设计

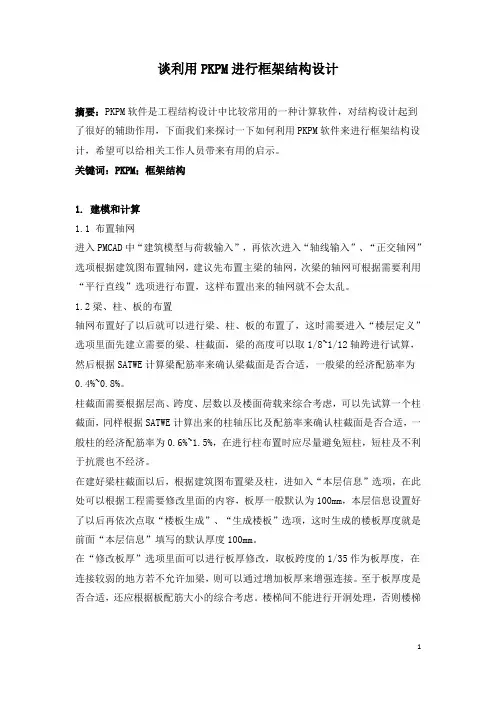

谈利用PKPM进行框架结构设计摘要：PKPM软件是工程结构设计中比较常用的一种计算软件，对结构设计起到了很好的辅助作用，下面我们来探讨一下如何利用PKPM软件来进行框架结构设计，希望可以给相关工作人员带来有用的启示。
关键词：PKPM；框架结构1. 建模和计算1.1 布置轴网进入PMCAD中“建筑模型与荷载输入”，再依次进入“轴线输入”、“正交轴网”选项根据建筑图布置轴网，建议先布置主梁的轴网，次梁的轴网可根据需要利用“平行直线”选项进行布置，这样布置出来的轴网就不会太乱。
1.2梁、柱、板的布置轴网布置好了以后就可以进行梁、柱、板的布置了，这时需要进入“楼层定义”选项里面先建立需要的梁、柱截面，梁的高度可以取1/8~1/12轴跨进行试算，然后根据SATWE计算梁配筋率来确认梁截面是否合适，一般梁的经济配筋率为0.4%~0.8%。
柱截面需要根据层高、跨度、层数以及楼面荷载来综合考虑，可以先试算一个柱截面，同样根据SATWE计算出来的柱轴压比及配筋率来确认柱截面是否合适，一般柱的经济配筋率为0.6%~1.5%，在进行柱布置时应尽量避免短柱，短柱及不利于抗震也不经济。
在建好梁柱截面以后，根据建筑图布置梁及柱，进如入“本层信息”选项，在此处可以根据工程需要修改里面的内容，板厚一般默认为100mm，本层信息设置好了以后再依次点取“楼板生成”、“生成楼板”选项，这时生成的楼板厚度就是前面“本层信息”填写的默认厚度100mm。
在“修改板厚”选项里面可以进行板厚修改，取板跨度的1/35作为板厚度，在连接较弱的地方若不允许加梁，则可以通过增加板厚来增强连接。
至于板厚度是否合适，还应根据板配筋大小的综合考虑。
楼梯间不能进行开洞处理，否则楼梯荷载不能进行导算；一般楼梯间的板厚取0，恒载取8.5 kN/m³,活载取3.5 kN/m³。
1.3布置荷载模型建好以后下面我们就需要布置荷载了，进入“荷载输入”选项点取“恒活设置”，输入恒载和活载，最好把“自动计算现浇板自重”勾选上，如此一来，在输入恒载时就不需要考虑本的自重了。
利用PKPM进行多层框架结构设计的主要步骤全
利用PKPM进行多层框架结构设计的主要步骤全利用PKPM 进行多层框架结构设计的主要步骤一、执行PMCAD 主菜单1，输入结构的整体模型（一）根据建筑平、立、剖面图输入轴线1、结构标准层“轴线输入”1）结构图中尺寸是指中心线尺寸，而非建筑平面图中的外轮廓尺寸2）根据上一层建筑平面的布置，在本层结构平面图中适当增设次梁3）只有楼层板、梁、柱等构件布置完全一样（位置、截面、材料），并且层高相同时，才能归并为一个结构标准层2、“网格生成”——轴线命名（二）估算（主、次）梁、板、柱等构件截面尺寸，并进行“构件定义”1、梁1）抗震规范第6.3.6条规定：b ≥2002）主梁：h = (1/8～1/12) l ，b ＝(1/3～1/2)h3）次梁：h = (1/12～1/16) l ，b ＝(1/3～1/2)h2、框架柱： 1/20～1/15层高1）抗震规范第6.3.1条规定：矩形柱b c 、h c ≥300，圆形柱d ≥3502）控制柱的轴压比cc c c f wnS f N A λγλ== λ——柱的轴压比限值，抗震等级为一到四级时，分别为0.7～1.0γ——柱轴力放大系数，考虑柱受弯曲影响，γ＝1.2～1.4w ——楼面竖向荷载单位面积的折算值，w ＝13～15kN/m 2n ——柱计算截面以上的楼层数S ——柱的负荷面积 3、板楼板厚：h = l /40 ～ l /45 (单向板) 且h ≥60mmh = l /50 ～ l /45 (双向板) 且h ≥80mmh = l /12 悬壁板（三）选择各标准层进行梁、柱构件布置，“楼层定义”1、构件布置，柱只能布置在节点上，主梁只能布置在轴线上。
2、偏心，主要考虑外轮廓平齐。
3、本层修改，删除不需要的梁、柱等。
4、本层信息，给出本标准层板厚、材料等级、层高。
5、截面显示，查看本标准层梁、柱构件的布置及截面尺寸、偏心是否正确。
6、换标准层，进行下一标准层的构件布置，尽量用复制网格，以保证上下层节点对齐。
(word完整版)pkpm框架结构设计 附上主要步骤
设计说明：一、建模前的准备工作:1、确定结构体系：根据设计任务，本工程为一五层建筑,采用全钢筋混凝土框架结构,底层至顶层全部采用现浇楼板.2、结构尺寸估算：根据建筑图中的开间、进深及层高，结合各楼层采用的砼强度等级及受荷情况,根据设计规范及构造要求可以估算基本构件尺寸（单位：mm ）A 、柱：本工程可取400×400mm 。
B 、梁：主梁:128L h L ≥≥； 32h b h ≥≥; 本工程根据图纸得5700/12=475《h 《5700/8=712.5，取h=600mm ，b=300mm 次梁：1812L h L ≥≥； 32hb h ≥≥; 本工程根据图纸得4200/18=233《h 《4200/12=350，取h=350mm ，b=200mm悬挑梁：一般取为悬臂长的1/6， C 、板:40/;80L h mm h ≥≥，本工程可取120mm ；3、确定荷载A 、楼面恒载（包括楼板自重）：一层~五层楼面:4KN/m 2，卫生间：3.5KN/m 2，楼梯间：5。
5KN/m 2, 屋面：6KN/m 2， B 、楼面活载：一层~五层楼面:2。
0KN/m 2，卫生间:2。
0KN/m 2，楼梯间：2。
0KN/m 2， 阳台：2。
5KN/m 2不上人屋面:0.5KN/m2,C、墙荷载:外横墙：9。
4KN/m 外纵墙：4.0KN/m 内墙:6。
0KN/m 女儿墙:4 KN/m4、确定结构标准层和荷载标准层根据建筑图及所采用的结构体系进行标准层划分，本工程根据建筑图及荷载情况，可分为3个结构标准层，2个荷载标准层。
三个结构标准层：第一标准层为▽3。
000楼板，层高4000（1000+3000=4000）;第二标准层为▽6.000、9.000、12。
000楼板，层高均为3000；第三标准层为▽15。
000屋面板,层高3000.二个荷载标准层：第一标准层楼面恒载：4KN/m2，活载:2.0KN/m2，第二标准层屋面恒载：6KN/m2,活载：0.5KN/m2，二、结构建模基本步骤：1、执行PMCAD主菜单1建筑模型与荷载输入A、建立和生成网格,根据所给建筑图建立第一结构标准层的轴线可用正交轴网进行,然后进行轴线命名B、楼层定定义，根据所估算的截面尺寸进行结构布置，注意：纵、横方向框架梁应拉通对齐,在填充墙的位置处应布置次梁，每块楼板四周应有梁支承第一结构标准层平面布置C、梁间荷载定义D、楼面荷载定义，两个荷载标准层E、设计参数设定F、建立其他结构标准层第二结构标准层第三结构标准层：还应在主菜单2中添加向外挑出的悬挑板G、楼层组装完成以上步骤后,保存文件退出主菜单12、执行PMCAD主菜单2结构楼面布置信息修改各结构标准层的楼梯间板厚为0，卫生间比楼面标高下降50mm,阳台比楼面标高下降100mm3、执行PMCAD主菜单3 楼面荷载传导计算检查各楼层的荷载布置，并对具体房间的楼板恒载、活载进行编辑修改4、执行PMCAD主菜单A 平面荷载显示校核检查各楼层的荷载布置，核对荷载数值5、执行PMCAD主菜单5画结构平面图首先进行参数设置在钢筋级配表中,常用钢筋直径为6、8、10等，间距可取100、150、180、200mm.应尽量减少钢筋级配，使得绘制出的楼板配筋图中钢筋直径及间距不至于变化过多，便于施工.其次进行楼板配筋计算先指定边界条件，然后点击自动计算,若有连续板计算，在自动计算后后可对连扳参数进行设置，然后计算楼板配筋计算后，还应根据实配钢筋进行现浇板裂缝宽度计算，室内正常环境下，最大裂缝宽度不应超过0.3mm。
用PKPM设计底部框架上部砖混结构的过程

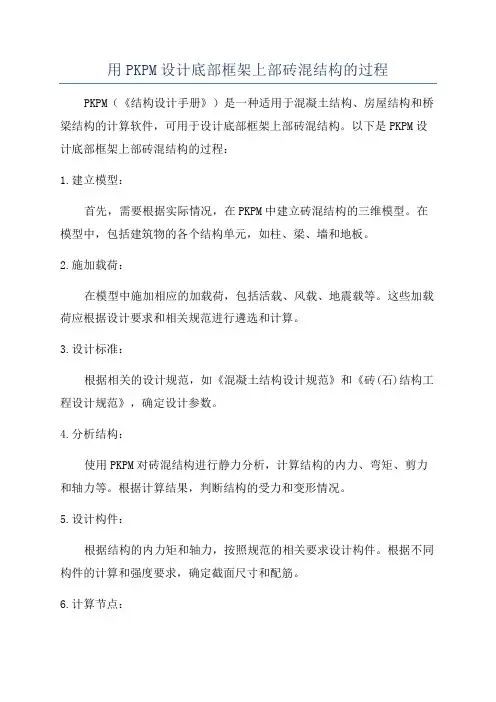

用PKPM设计底部框架上部砖混结构的过程PKPM（《结构设计手册》）是一种适用于混凝土结构、房屋结构和桥梁结构的计算软件，可用于设计底部框架上部砖混结构。
以下是PKPM设计底部框架上部砖混结构的过程：1.建立模型：首先，需要根据实际情况，在PKPM中建立砖混结构的三维模型。
在模型中，包括建筑物的各个结构单元，如柱、梁、墙和地板。
2.施加载荷：在模型中施加相应的加载荷，包括活载、风载、地震载等。
这些加载荷应根据设计要求和相关规范进行遴选和计算。
3.设计标准：根据相关的设计规范，如《混凝土结构设计规范》和《砖(石)结构工程设计规范》，确定设计参数。
4.分析结构：使用PKPM对砖混结构进行静力分析，计算结构的内力、弯矩、剪力和轴力等。
根据计算结果，判断结构的受力和变形情况。
5.设计构件：根据结构的内力矩和轴力，按照规范的相关要求设计构件。
根据不同构件的计算和强度要求，确定截面尺寸和配筋。
6.计算节点：对于节点的计算，可以采用两种方式：一是根据实际情况做简化处理，以便于计算；二是采用实际的节点模型进行细致的计算。
7.设计墙体：对于砖墙的设计，需要根据规范的要求，确定墙体的厚度和配筋。
同时还需要考虑墙体的受力和稳定性。
8.设计地板：对于地板的设计，需要根据规范的要求，确定地板的厚度和钢筋配筋。
同时还需要考虑地板的受力和挠度控制。
9.校核合格：根据设计要求和计算结果，对砖混结构的各个构件进行校核。
校核包括挠度、裂缝宽度、变形控制等。
10.优化设计：根据校核结果，根据需要进行结构的优化设计。
优化设计包括调整截面和配筋，以达到经济性和结构性能的最优化。
11.细化设计：根据优化设计结果，对各个构件进行细化设计，包括构造节点的设计和详情图的制作。
12.编制施工图：根据细化设计结果和相关要求，编制施工图纸。
施工图纸包括各个构件的详图、钢筋图和施工工艺等。
13.监测施工：在施工阶段，进行现场监测和质量控制。
根据监测结果和实际施工情况，进行相应的调整和改进。
框架结构建模

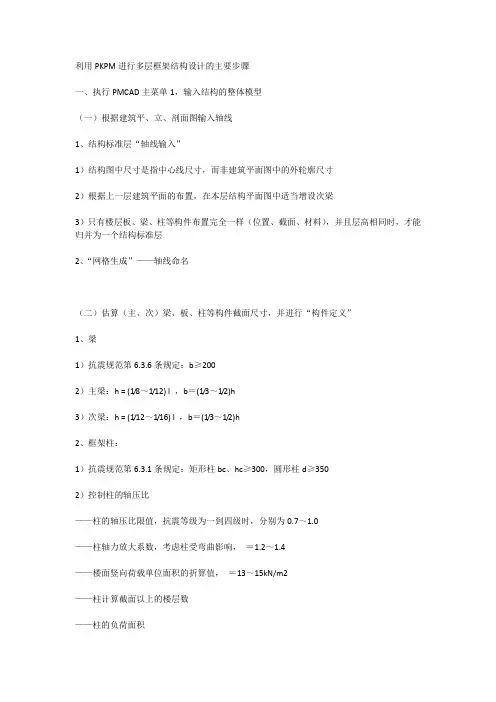

利用PKPM进行多层框架结构设计的主要步骤一、执行PMCAD主菜单1，输入结构的整体模型（一）根据建筑平、立、剖面图输入轴线1、结构标准层“轴线输入”1）结构图中尺寸是指中心线尺寸，而非建筑平面图中的外轮廓尺寸2）根据上一层建筑平面的布置，在本层结构平面图中适当增设次梁3）只有楼层板、梁、柱等构件布置完全一样（位置、截面、材料），并且层高相同时，才能归并为一个结构标准层2、“网格生成”——轴线命名（二）估算（主、次）梁、板、柱等构件截面尺寸，并进行“构件定义”1、梁1）抗震规范第6.3.6条规定：b≥2002）主梁：h = (1/8～1/12) l ，b＝(1/3～1/2)h3）次梁：h = (1/12～1/16) l ，b＝(1/3～1/2)h2、框架柱：1）抗震规范第6.3.1条规定：矩形柱bc、hc≥300，圆形柱d≥3502）控制柱的轴压比——柱的轴压比限值，抗震等级为一到四级时，分别为0.7～1.0——柱轴力放大系数，考虑柱受弯曲影响，＝1.2～1.4——楼面竖向荷载单位面积的折算值，＝13～15kN/m2——柱计算截面以上的楼层数——柱的负荷面积3、板楼板厚：h = l /40 ～l /45 (单向板) 且h≥60mmh = l /50 ～l /45 (双向板) 且h≥80mm（三）选择各标准层进行梁、柱构件布置，“楼层定义”1、构件布置，柱只能布置在节点上，主梁只能布置在轴线上。
2、偏心，主要考虑外轮廓平齐。
3、本层修改，删除不需要的梁、柱等。
4、本层信息，给出本标准层板厚、材料等级、层高。
5、截面显示，查看本标准层梁、柱构件的布置及截面尺寸、偏心是否正确。
6、换标准层，进行下一标准层的构件布置，尽量用复制网格，以保证上下层节点对齐。
（四）定义各层楼、屋面恒、活荷载，“荷载定义”1、荷载标准层，是指上下相邻且荷载布置完全相同的层。
2、此处定义的荷载是指楼、屋面统一的恒、活荷载，个别房间荷载不同的留在PM主菜单3局部修改（五）根据建筑方案，将各结构标准层和荷载标准层进行组装，形成结构整体模型，“楼层组装”1、楼层的组装就遵循自下而上的原则。
钢结构pkpm讲解

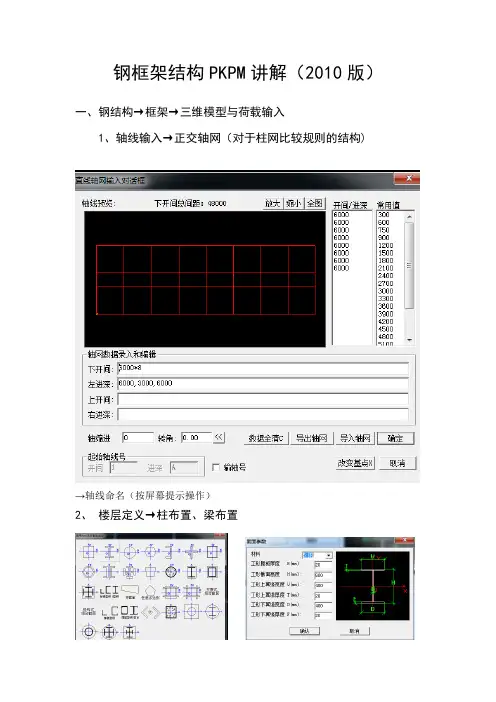

钢框架结构PKPM讲解（2010版）一、钢结构→框架→三维模型与荷载输入1、轴线输入→正交轴网（对于柱网比较规则的结构)→轴线命名（按屏幕提示操作）2、楼层定义→柱布置、梁布置注意：关于次梁的布置有两种方法，即“次梁按主梁输”、“次梁按次梁输”。
“次梁按主梁输”，次梁与主梁连接方式为刚接，梁的相交处会形成无柱联接节点，节点又把一跨梁分成一段段的小梁，导致整个平面的梁根数和节点数会增加很多；因为划分房间单元是按梁进行的，因此整个平面的房间碎小，数量众多。
“次梁按次梁输”，次梁以两端铰接的形式传力至其承重梁，次梁端点不形成节点、不切分主梁，次梁与次梁之间也不形成节点，这时可避免形成过多的无柱节点，整个平面的主梁根数和节点数大大减少，房间数量也大大减少。
因此，当工程规模较大而节点，杆件或房间数量可能超出程序允许范围时，将“次梁按次梁输”可有效地、大幅度减少节点、杆件和房间的数量。
次梁按主梁输和按次梁输，在跨度相差不大时其差别影响不大，但当跨度相差较大时支座负弯矩相差较大，“次梁按次梁输”配筋偏小。
因此，建议在跨度相差不大的情况下“次梁按主梁输”还是合理的；但当跨度相差较大时还是不要嫌麻烦，将“次梁按次梁输”结果较为合理。
注意：通常非主要承重构件（填充墙、楼梯、阳台、雨棚、挑檐、空调板等）在整体建模时不用输入，秩序考虑其荷载即可。
3、构件删除（删除多余构件)4、偏心对齐→柱与梁齐（根据屏幕提示操作）5、截面显示→柱显示、主梁显示、次梁显示（以检查截面输入是否正确）6、楼层定义→本层修改→主梁查改（用于楼梯间梁降标高）7、此项执行完毕后，点击第三个按钮，以检查框架结构是否有误8、楼板生成→生成楼板→修改板厚→压板布置（按屏幕提示操作）修改板厚：设置楼梯间板厚为0，即该房间没有楼板，但是可以设置楼板面荷载及导荷方式压板布置：无论布置还是需要删除压板，执行完压板布置或是压板删除命令后，都需要再执行一次“生成楼板”命令9、、荷载输入→恒活设置（输入楼面荷载前必须先生成楼板）恒载：一般是根据建筑图上楼面的做法来计算，恒载取值也不一样，在计算恒载时，还要考虑楼下是否有吊顶等。
PKPM框架结构设计
工程概况1.1建筑设计部分1.1.1工程概况本项目建筑名称为XX卫生院，建筑层数为二层，1-2层层高均为3.7m,，且都为钢筋混凝土框架结构体系，总建筑面积约为635m2，采用柱下独立基础。
建筑工程等级为三级、建筑耐火等级为二级，合理使用年限为50年，屋面防水等级为三级，本地区为地震设防烈度6度，故建筑结构设计时用构造满足其抗震要求。
建筑使用年限50年。
基本风荷载0.45kN/ m2；基本雪荷载为0.45 kN/ m2。
1.1.2设计依据《总图制图标准》(GB/T 50103-2001)《房屋建筑制图统一标准》(GB/T 50001-2001)《建筑结构制图标准》(GB/T 50105-2001)《建筑结构荷载规范》(GB 50009-2001)《混凝土结构设计规范》(GB 50010-2002)《建筑抗震设计规范》(GB 50011-2002)1.1.3标高及建筑细部作法1、设计标高：室内设计标高为±0.000，室内外高差350mm。
2、屋面作法：屋面11. 水泥彩瓦（颜色见立面）2. 2.5水泥砂浆（内掺107胶），内设16号镀锌钢丝网格一曾，网格25*253. 25厚挤塑保温隔热板（50*50水泥砂浆分格条）.4. 20厚1：2.5水泥砂浆找平5. 80厚憎水性珍珠岩板保温层6. 20厚1：3水泥砂浆找平7. 现浇混凝土结构层屋面2（用于雨蓬）1. 4厚SBS卷材防水层，下涂冷底子油2. 20厚1：2.5 水泥砂浆3、楼面作法：1. 20厚1：2.5水泥砂浆压实赶光2. 素水泥浆结合层一道3. 现浇钢筋混凝土楼板结构柱混凝土采用C25，纵筋采用HRB335，箍筋采用HPB235；梁混凝土采用C25，纵筋采用HRB335，箍筋采用HPB235。
基础采用C25，纵筋采用HRB335，箍筋采用HPB235；板采用C25, 钢筋采用HPB235；楼梯板采用C25, 梯板及平台钢筋采用HPB235，楼梯梁纵筋采用HRB335。
PKPM软件钢筋混凝土框架结构设计流程综合
建模前注意事项：认真阅读设计说明，获得与建模相关的信息，主要包括：结构形式、层数、所在地抗震设防等级与分组、所在地风荷载相关信息、房屋材料容重、恒载、活载等相关信息。
无地下室结构房屋，建模时与地基相连层不建入模型中。
阅读平面图、立面图、剖面图，注意轴线、构件定位和立/剖面中特有的相关构件定位信息。
设计建模流程步骤：1、PM交互式数据输入轴网、轴线输入：要点，轴网输入时注意基点位置，轴线掌握平行直线、两点直线等的应用，并会使用网点编辑功能（包括平移网点、删除节点/网格、轴线命名、清理网点等）定义并布置构件（建议在楼层定义中边定义边布置）：要点：梁，主梁一般梁宽250或300mm, 梁高按跨度的1/12预取值（350以上宽扁梁按1/15）柱，框架柱按照建筑定位和尺寸预定义（主框架最小尺寸350*350/400*400）注：本层修改功能位于楼层定义大项中，修改部分构件，而构建定义中的构件删除/修改功能修改全模型同类构件。
本层信息定义：要点，定义板厚(按短跨的1/30~1/40预定义)，定义构件混凝土标号（根据计算进行调整）建立新标准层并修改：要点，从原层拷贝轴线、构件并修改，切忌重新建立（因为基点不同会造成竖向构件无法对齐）定义荷载标准层（即基本定义面荷载）：要点，楼面恒载=板厚*容重+附加恒载，楼面活载查询规范得相应值楼层组装：要点，一个标准层可以被添加多次，组装内容=标准层+荷载层+对应的层高参数定义：框架结构——〉对应结构主材钢筋混凝土结构重要性系数：无特别说明的一般永久性建筑物均取1.0 （0.9常用于临时构筑物，1.1用于重要结构）；地下室层数：按地下室在模型中建立的实际层数输入，无地下室输入0；与基础相连最大楼层号：按模型实际选取，一般为1；保护层厚度：均取35mm；负弯矩调幅系数：取0.85；混凝土容重：默认25，框架结构考虑做法输入26~28；钢材容重：78；墙主筋／分布筋类别：无剪力墙无影响，可选ＨＰＢ２３５分布筋距离：２００竖向分布筋配筋率：０．３梁柱箍筋类别：ＨＰＢ２３５设计地震分组：按抗震规范附表Ａ；（考试时条件提供）地震烈度：按抗震规范附表Ａ；（考试时条件提供）场地类别：根据地质报告选择；（考试时条件提供）框架／剪力墙抗震等级：按抗震规范表６．１．２选用；（考试时条件提供）计算振型个数：按楼的自由度选择，根据层数，最大值可取层数＊３；周期折减系数：根据结构形式，按高规规定取用，多层结构影响不大，可取１基本风压：按建筑结构荷载规范附录Ｄ就近取用；（考试时条件提供）地面粗糙度类别：Ａ，现有建筑极少的地区；Ｂ，郊区和建筑较少的建成区；Ｃ，建筑较密集的地区；Ｄ，建筑极其密集的地区；（考试时条件提供）；沿高度体型分段数：１～３表示竖向体型的不规则性，若规则，为１最高层号：按实际层的最高层号输入；体型系数：矩形１．３，可查辅助计算存盘退出，生成后续菜单数据2、次梁楼板布置修改板厚：要点，修改应调整的局部板厚，楼梯间板厚0次梁布置（不提倡在本菜单，可在菜单1输入）：要点，次梁型号和间距间，用空格分隔楼板错层/梁错层：要点，注意参看图纸相应部位标高3、荷载布置楼面恒载：要点，楼面恒载=板厚*容重+附加恒载（附加恒载考试中给出）楼面活载要点，楼面活载查询规范得相应值（考试中给出）梁间恒载：要点，梁间恒载为梁上附加永久性构件的荷载值，如墙、栏板、栏杆等；墙线荷载=墙厚*墙高*容重（容重、墙厚考试中给出，墙高=层高-梁高），栏板/女儿墙等部位恒载，考试中给出梁间活载：要点，在梁上有栏杆、扶手等部位，由于人的倚靠产生，一般密集情况取1.0，普通情况取0.5，考试时给出具体值注，各层输入完毕后，导入计算时不折减活载，而是在计算中折减。
PKPM操作步骤流程及简单要点和命令
框架结构模型建立软件一：PMCAD软件二：SAT-8操作要点分析：1．柱布置：根据建筑施工图平面布局，合理设计结构体系，选择适当的柱布置处。
2．梁布置：（1）根据结构体系布局，与框架柱形成双向框架结构体系；（2）有墙处下设梁；（3）现浇板短边尺寸大于5米以上，宜设梁置原则。
3．柱定义：截面尺寸取值：N/fc A≤1（N：柱子所承担的竖向轴力设计值；fc：柱所采用混凝土的轴心抗压强度设计值；A：柱子截面面积）一般多层框架结构柱截面尺寸在400mm左右。
4．梁定义：（1）截面宽度一般与墙等厚，取250mm；（2）截面高度与跨度有关，框架梁取跨度的1/8~1/12，次梁取跨度的1/12~1/15，悬挑梁取跨度的1/4~1/6。
5．楼板厚度：一般不大于楼板短边尺寸的1/30。
6．楼面荷载：（1）楼面恒载：一般4.0KN/M2左右15厚地砖面层＋25厚1:3水泥砂浆结合层＋110厚现浇板＋15厚板底粉刷：0.04X20+25X0.11+0.015X17=3.9KN/M2（2）楼面活载：根据国标《建筑结构荷载规范》取值，例如：住宅、宿舍：2.0KN/M2办公楼、教室：2.0KN/M2走廊、楼梯（住宅、宿舍）：2.0KN/M2 走廊、楼梯（办公楼、教室）：2.5KN/M2阳台（一般情况）：2.5KN/M2（3）屋面恒载：一般6.0KN/M2左右（4）屋面活载：根据国标《建筑结构荷载规范》取值，例如：不上人屋面：0.5KN/M2上人屋面：2.0KN/M27．梁间荷载：240厚多孔砖外墙： 4.8X(3.6-0.5)≈15.0KN/M240厚多孔砖外墙：（开窗） 4.8X(3.6-0.5)X0.8≈12.0KN/M240厚加气混凝土砌块内墙： 2.5X(3.6-0.5)≈8.0KN/M120厚多孔砖内墙： 2.5X(3.6-0.5)≈8.0KN/M栏杆： 5.0KN/M屋顶120厚砼栏板：(1.4M) 5.0KN/M8．常见问题：当出现超筋，在PMCAD软件的第一步“PM交互式数据输入”中修改梁柱截面尺寸后，退出在“是否生成接后面菜单的数据”时，必须选择“Y”；然后操作运行第二步“输入次梁楼板”和第三步“输入荷载信息”；再操作运行S A T-8中的第一步～第四步；最后在第五步“分析结果图形与文本显示”中的第二项“配筋简图”中检查是否还有超筋信息。
pk设计步骤
利用PKPM进行多层框架结构设计的主要步骤默认分类2007-05-10 10:23:15 阅读380 评论0 字号：大中小订阅利用PKPM进行多层框架结构设计的主要步骤一、执行PMCAD主菜单1，输入结构的整体模型（一）根据建筑平、立、剖面图输入轴线1、结构标准层“轴线输入”1）结构图中尺寸是指中心线尺寸，而非建筑平面图中的外轮廓尺寸2）根据上一层建筑平面的布置，在本层结构平面图中适当增设次梁3）只有楼层板、梁、柱等构件布置完全一样（位置、截面、材料），并且层高相同时，才能归并为一个结构标准层2、“网格生成”——轴线命名（二）估算（主、次）梁、板、柱等构件截面尺寸，并进行“构件定义”1、梁1）抗震规范第6.3.6条规定：b≥2002）主梁：h = (1/8～1/12) l ，b＝(1/3～1/2)h3）次梁：h = (1/12～1/16) l ，b＝(1/3～1/2)h2、框架柱：1）抗震规范第6.3.1条规定：矩形柱b c、h c≥300，圆形柱d≥3502）控制柱的轴压比——柱的轴压比限值，抗震等级为一到四级时，分别为0.7～1.0——柱轴力放大系数，考虑柱受弯曲影响，＝1.2～1.4——楼面竖向荷载单位面积的折算值，＝13～15kN/m2——柱计算截面以上的楼层数——柱的负荷面积3、板楼板厚：h = l /40 ～l /45(单向板) 且h≥60mmh = l /50 ～l /45(双向板) 且h≥80mm（三）选择各标准层进行梁、柱构件布置，“楼层定义”1、构件布置，柱只能布置在节点上，主梁只能布置在轴线上。
2、偏心，主要考虑外轮廓平齐。
3、本层修改，删除不需要的梁、柱等。
4、本层信息，给出本标准层板厚、材料等级、层高。
5、截面显示，查看本标准层梁、柱构件的布置及截面尺寸、偏心是否正确。
6、换标准层，进行下一标准层的构件布置，尽量用复制网格，以保证上下层节点对齐。
（四）定义各层楼、屋面恒、活荷载，“荷载定义”1、荷载标准层，是指上下相邻且荷载布置完全相同的层。
PKPM框架结构步骤
(一)根据建筑平、立、剖面图输入轴线1、结构标准层“轴线输入”1)结构图中尺寸是指中心线尺寸，而非建筑平面图中的外轮廓尺寸2)根据上一层建筑平面的布置，在本层结构平面图中适当增设次梁3)只有楼层板、梁、柱等构件布置完全一样(位置、截面、材料)，并且层高相同时，才能归并为一个结构标准层2、“网格生成”——轴线命名(二)估算(主、次)梁、板、柱等构件截面尺寸，并进行“构件定义”1、梁1)抗震规范第条规定：b≥2002)主梁：h = (1/8～1/12) l ，b=(1/3～1/2)h3)次梁：h = (1/12～1/16) l ，b=(1/3～1/2)h2、框架柱：1)抗震规范第条规定：矩形柱bc、hc≥300，圆形柱d≥3502)控制柱的轴压比——柱的轴压比限值，抗震等级为一到四级时，分别为～——柱轴力放大系数，考虑柱受弯曲影响， =～——楼面竖向荷载单位面积的折算值， =13～15kN/m2——柱计算截面以上的楼层数——柱的负荷面积3、板楼板厚：h = l /40 ～ l /45 (单向板) 且h≥60mmh = l /50 ～ l /45 (双向板) 且h≥80mm(三)选择各标准层进行梁、柱构件布置，“楼层定义”1、构件布置，柱只能布置在节点上，主梁只能布置在轴线上。
2、偏心，主要考虑外轮廓平齐。
3、本层修改，删除不需要的梁、柱等。
4、本层信息，给出本标准层板厚、材料等级、层高。
5、截面显示，查看本标准层梁、柱构件的布置及截面尺寸、偏心是否正确。
6、换标准层，进行下一标准层的构件布置，尽量用复制网格，以保证上下层节点对齐。
(四)定义各层楼、屋面恒、活荷载，“荷载定义”1、荷载标准层，是指上下相邻且荷载布置完全相同的层。
2、此处定义的荷载是指楼、屋面统一的恒、活荷载，个别房间荷载不同的留在PM主菜单3局部修改(五)根据建筑方案，将各结构标准层和荷载标准层进行组装，形成结构整体模型，“楼层组装”1、楼层的组装就遵循自下而上的原则。
利用PKPM进行多层框架结构设计的主要步骤(精)
一、执行PMCAD主菜单1，输入结构的整体模型（一）根据建筑平、立、剖面图输入轴线1、结构标准层“轴线输入”1）结构图中尺寸是指中心线尺寸，而非建筑平面图中的外轮廓尺寸2）根据上一层建筑平面的布置，在本层结构平面图中适当增设次梁3）只有楼层板、梁、柱等构件布置完全一样（位置、截面、材料），并且层高相同时，才能归并为一个结构标准层2、“网格生成”——轴线命名（二）估算（主、次）梁、板、柱等构件截面尺寸，并进行“构件定义”1、梁1）抗震规范第6.3.6条规定：b≥2002）主梁：h = (1/8～1/12) l ，b＝(1/3～1/2)h3）次梁：h = (1/12～1/16) l ，b＝(1/3～1/2)h2、框架柱：1）抗震规范第6.3.1条规定：矩形柱bc、hc≥300，圆形柱d≥3502）控制柱的轴压比——柱的轴压比限值，抗震等级为一到四级时，分别为0.7～1.0——柱轴力放大系数，考虑柱受弯曲影响，＝1.2～1.4——楼面竖向荷载单位面积的折算值，＝13～15kN/m2——柱计算截面以上的楼层数——柱的负荷面积3、板楼板厚：h = l /40 ～ l /45 (单向板) 且h≥60mmh = l /50 ～ l /45 (双向板) 且h≥80mm（三）选择各标准层进行梁、柱构件布置，“楼层定义”1、构件布置，柱只能布置在节点上，主梁只能布置在轴线上。
2、偏心，主要考虑外轮廓平齐。
3、本层修改，删除不需要的梁、柱等。
4、本层信息，给出本标准层板厚、材料等级、层高。
5、截面显示，查看本标准层梁、柱构件的布置及截面尺寸、偏心是否正确。
6、换标准层，进行下一标准层的构件布置，尽量用复制网格，以保证上下层节点对齐。
（四）定义各层楼、屋面恒、活荷载，“荷载定义”1、荷载标准层，是指上下相邻且荷载布置完全相同的层。
2、此处定义的荷载是指楼、屋面统一的恒、活荷载，个别房间荷载不同的留在PM主菜单3局部修改（五）根据建筑方案，将各结构标准层和荷载标准层进行组装，形成结构整体模型，“楼层组装”1、楼层的组装就遵循自下而上的原则。
利用PKPM进行多层框架结构设计的主要步骤(续)(精)
利用PKPM进行多层框架结构设计的主要步骤 (续)五、执行TAT-8主菜单1，接PM生成TAT数据1、一般选择“生成荷载文件”，否则，没有TAT荷载；2、一般选择“考虑风荷载”，否则，荷载组合中没有风荷载；3、一般选择“不保留”以前的TAT计算参数，特别是当在PMCAD中对结构模型作过改变时（如增删构件等），必须对TAT参数重新定义，以避免PM与TAT 矛盾；4、在执行本菜单以前，必须执行过PMCAD主菜单1、2、3，且在当前工作目录中存在PMCAD主菜单2生成的文件TATDA1.PM和LAYDATN.PM，以及PMCAD主菜单3生成的荷载文件DAT*.PM。
5、执行完本菜单后，将生成TAT计算格式的几何数据文件DATA.TAT和荷载数据文件LOAD.TAT。
六、执行TAT-8主菜单2，数据检查和图形检查1、执行“1.数据检查”检查几何文件DATA.TAT和荷载文件LOAD.TAT。
如果有错误或警告信息，屏幕会有提示，此时应进入“9.文本文件查看”打开出错信息文件TAT-C.ERR查看产生错误的原因，并作出相应修改。
然后依次执行PM主菜单1、2、3，并重新进行数据检查，直到没有错误提示为止。
2、执行“3.参数修正”对TAT计算参数进行定义，除根据结构的实际情况选择外，几个重要参数按如下原则选取：1）总信息：结构类型，按实际选取；结构材料及特征，按实际选取；地震力计算信息，一般选“计算水平地震”；竖向力计算信息，一般选“模拟施工加载1”；砼柱长度系数，一般多层房屋梁柱为刚接的框架结构，选择“不打勾”，即按第7.3.11-2条规定，底层柱取1.0，上层柱取1.25；是否考虑P-Δ效应，一般多层房屋可选不考虑；是否考虑梁柱重叠的影响，一般可选不考虑；2）地震信息：是否考虑扭转耦连，一般需要考虑，对称的结构，可以选择不考虑；计算振型个数，当地震力计算采用算法1（侧刚计算法），不考虑耦连的振型数不大于结构的层数，考虑耦连的振型数不大于3倍的层数；当地震力计算采用算法2（总刚计算法），振型数一般大于12；周期折减系数，视填充墙的多少取0.7～1.0，填充墙越多，取值越小；结构的阻尼比，仅对钢结构、混合结构需要相应地减小，钢结构取0.02，混合结构取0.03；5％的偶然偏心，对高层应考虑由质量偶然偏心引起的可能的最不利的地震作用；楼层最小地震剪力系数，选择“打勾”，程序取规范值为默认值；3）调整信息0.2Q0，对高层框架剪力墙结构中框架部分地震剪力的调整；梁刚度放大系数，考虑楼板对梁刚度的影响，中梁取1～2，连梁取1～1.5；梁端负弯矩调幅系数，取0.7～1对主梁进行负弯矩折减，正弯矩相应增大，一般取0.85；梁弯矩放大系数，考虑活荷载最不利布置时取1.0，不考虑活荷载最不利布置时常取1.2；梁扭转折减系数，考虑楼板对梁的扭转效应的影响，当结构没有楼板或有弧梁时，应取1；4）材料信息砼容重，考虑抹灰等影响，取26～28；梁箍筋间距，应填入加密区的间距，并满足规范要求；柱箍筋间距，应填入加密区的间距，并满足规范要求；5）设计信息柱墙活荷载折减，一般选“按规范折减”；梁、柱配筋保护层厚度，满足规范要求；6）风荷载信息是否重算风荷载，如在TAT中定义了多塔、弹性节点等，应选择“重新计算”。
最新利用PKPM进行多层框架结构设计的主要步骤全
利用P K P M进行多层框架结构设计的主要步骤全利用PKPM2005进行多层框架结构设计的主要步骤一、执行PMCAD 主菜单1，输入结构的整体模型（一）根据建筑平、立、剖面图输入轴线1、结构标准层“轴线输入”1）结构图中尺寸是指中心线尺寸，而非建筑平面图中的外轮廓尺寸2）根据上一层建筑平面的布置，在本层结构平面图中适当增设次梁3）只有楼层板、梁、柱等构件布置完全一样（位置、截面、材料），并且层高相同时，才能归并为一个结构标准层2、“网格生成”——轴线命名（二）估算（主、次）梁、板、柱等构件截面尺寸，并进行“构件定义”1、梁1）抗震规范第6.3.6条规定：b ≥2002）主梁：h = (1/8～1/12) l ，b ＝(1/3～1/2)h3）次梁：h = (1/12～1/16) l ，b ＝(1/3～1/2)h2、框架柱：1）抗震规范第6.3.1条规定：矩形柱b c 、h c ≥300，圆形柱d ≥3502）控制柱的轴压比cc c c f wnS f N A λγλ== λ——柱的轴压比限值，抗震等级为一到四级时，分别为0.7～1.0γ——柱轴力放大系数，考虑柱受弯曲影响，γ＝1.2～1.4w ——楼面竖向荷载单位面积的折算值，w ＝13～15kN/m 2n——柱计算截面以上的楼层数S——柱的负荷面积3、板楼板厚：h = l /40 ～ l /45(单向板) 且h≥60mmh = l /50 ～ l /45(双向板) 且h≥80mm（三）选择各标准层进行梁、柱构件布置，“楼层定义”1、构件布置，柱只能布置在节点上，主梁只能布置在轴线上。
2、偏心，主要考虑外轮廓平齐。
3、本层修改，删除不需要的梁、柱等。
4、本层信息，给出本标准层板厚、材料等级、层高。
5、截面显示，查看本标准层梁、柱构件的布置及截面尺寸、偏心是否正确。
6、换标准层，进行下一标准层的构件布置，尽量用复制网格，以保证上下层节点对齐。
（四）定义各层楼、屋面恒、活荷载，“荷载定义”1、荷载标准层，是指上下相邻且荷载布置完全相同的层。
多层框架结构PKPM设计步骤及平法施工图绘制(湘潭大学).共41页文档
潭大学).
6、纪律是 自 由 的 第 一 条 件 。 — — 黑 格 尔 7、纪律是 集 体 的 面 貌 ， 集 体 的 声 音 ， 集 体 的 动 作 ， 集 体 的 表 情 ， 集 体 的 信 念 。 — — 马 卡 连 柯
8、我们现 在 必 须 完 全 保 持 党 的 纪 律 ， 否 则 一 切 都 会 陷 入 污 泥 中 。 — — 马 克 思 9、学校没 有 纪 律 便 如 磨 坊 没 有 水 。 — — 夸 美 纽 斯
SATWE计算
——分析结果
控制轴压比不超过规范限制，不要太靠近限值 不考虑抗震，轴压比限值取1.0
SATWE计算
——分析结果
注：全截面的配筋面积为： As=2*(Asx+Asy) - 4*As_corner
SATWE计算
——分析结果
结果数据判断及处理
当结果显红时，表明结构构件超限。 返回模型调整结构布置和构件截面，按前 面的操作反复执行，直到得到满意的结果。 单个构件控制：柱轴压比、梁超筋、主次 梁搭接处扭矩过大、梁板挠度和裂缝控制 等。 结构整体控制：位移比、位移角。
平法施工图绘制
——梁平法施工图
平法施工图绘制
——板平法施工图
平法施工图绘制
——柱平法施工图
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
轴压比限制取0.9
边柱
Ac
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计说明：
一、建模前的准备工作：
1、确定结构体系：
根据设计任务，本工程为一五层建筑，采用全钢筋混凝土框架结构，底层至顶层全部采用现浇楼板。
2、结构尺寸估算：
根据建筑图中的开间、进深及层高，结合各楼层采用的砼强度等级及受荷情况，根据设计规范及构造要求可以估算基本构件尺寸（单位：mm ）
A 、柱：本工程可取400×400mm 。
B 、梁：
主梁：128
L h L ≥≥； 32h
b h ≥
≥； 本工程根据图纸得5700/12=475《h 《5700/8=712.5，取
h=600mm,b=300mm
次梁：1812
L h L ≥≥； 32h b h ≥
≥； 本工程根据图纸得4200/18=233《h 《4200/12=350，取
h=350mm,b=200mm
悬挑梁：一般取为悬臂长的1/6， C 、板：
40/;80L h mm h ≥≥，本工程可取120mm ；
3、确定荷载
A 、楼面恒载（包括楼板自重）：
一层~五层楼面：4KN/m 2，卫生间：3.5KN/m 2，楼梯间：5.5KN/m 2， 屋面：6KN/m 2，
B、楼面活载：
一层~五层楼面：2.0KN/m2，卫生间：2.0KN/m2，楼梯间：2.0KN/m2，
阳台：2.5KN/m2
不上人屋面：0.5KN/m2，
C、墙荷载:
外横墙：9.4KN/m 外纵墙：4.0KN/m 内墙：6.0KN/m 女儿墙：4 KN/m
4、确定结构标准层和荷载标准层
根据建筑图及所采用的结构体系进行标准层划分，本工程根据建筑图及荷载情况，可分为3个结构标准层，2个荷载标准层。
三个结构标准层：
第一标准层为▽3.000楼板，层高4000（1000+3000=4000）；
第二标准层为▽6.000、9.000、12.000楼板，层高均为3000；
第三标准层为▽15.000屋面板，层高3000。
二个荷载标准层：
第一标准层楼面恒载：4KN/m2，活载：2.0KN/m2，
第二标准层屋面恒载：6KN/m2，活载：0.5KN/m2，
二、结构建模基本步骤：
1、执行PMCAD主菜单1建筑模型与荷载输入
A、建立和生成网格，根据所给建筑图建立第一结构标准层的轴线
可用正交轴网进行，然后进行轴线命名
B、楼层定定义，根据所估算的截面尺寸进行结构布置，
注意：纵、横方向框架梁应拉通对齐，在填充墙的位置处应布置次梁，每块楼板四周应有梁支承第一结构标准层平面布置
C、梁间荷载定义
D、楼面荷载定义，两个荷载标准层
E、设计参数设定
F、建立其他结构标准层第二结构标准层
第三结构标准层：还应在主菜单2中添加向外挑出的悬挑板
G、楼层组装
完成以上步骤后，保存文件退出主菜单1
2、执行PMCAD主菜单2结构楼面布置信息
修改各结构标准层的楼梯间板厚为0，卫生间比楼面标高下降50mm，阳台比楼面标高下降100mm
3、执行PMCAD主菜单3 楼面荷载传导计算
检查各楼层的荷载布置，并对具体房间的楼板恒载、活载进行编辑修改
4、执行PMCAD主菜单A 平面荷载显示校核检查各楼层的荷载布置，核对荷载数值
5、执行PMCAD主菜单5画结构平面图
首先进行参数设置
在钢筋级配表中，常用钢筋直径为6、8、10等，间距可取100、150、180、200mm。
应尽量减少钢筋级配，使得绘制出的楼板配筋图中钢筋直径及间距不至于变化过多，便于施工。
其次进行楼板配筋计算
.
先指定边界条件，然后点击自动计算，若有连续板计算，在自动计算后后可对连扳参数进行设置，然后计算
楼板配筋计算后，还应根据实配钢筋进行现浇板裂缝宽度计算，室内正常环境下，最大裂缝宽度不应超过0.3mm。
若超过此值，电脑画面会在超值处显红，以警示设计着。
这时应修改配筋重新计算，直至满足要求为止。
以上操作完成后，可进入"交互式绘制结构平面图"，绘制出各层板配筋图。
