磷渣

1.黄磷生产原材料：磷矿石、焦炭、硅石。

2.磷渣是以硅酸盐玻璃体形态存在的。

3.磷渣的主要化学成分：

4.磷渣和矿渣都主要以玻璃体形式存在。研究表明，磷渣玻璃体含量一般能够达到85%——90%，此外还存在一些潜在矿物相硅灰石和枪晶石等，以及部分结晶相如石英、假硅灰石、方解石和氟化钙等。

5.狭义玻璃定义是指由无机物熔体，冷却而获得的非晶态固体。

6.无机玻璃的外部特征：硬度较高，脆性大，断裂面往往呈贝壳状及蜡状。

7.玻璃的通性：各向同性、介稳性、由熔融态向玻璃态转化的过程是可逆的和渐变的

8.玻璃态是介于结晶态和无定形态之间的一种物质状态，它的粒子不像晶体那样有严格的空间排列，但又不像无定形体那样无规则排列，常见的玻璃态物质有绝大多数玻璃,绝大多数塑料橡胶等。

9.X射线衍射(包括散射)已经成为研究晶体物质和某些非晶态物质微观结构的有效方法。

10.用X射线衍射测定结晶度，根据不同物质的特征衍射线的强度和形状，采用不同的处理

（欣克利法）XRD在无机材料结晶度的测定中的应用.pdf 和计算方法来评定、估计其结晶程度。

11.（1）微晶学说----微晶学说的要点：“微晶”的化学性质和数量取决于玻璃的化学组成，可以是独立原子团或一定组成的化合物和固溶体等微观多相体，与该玻璃物系的相平衡有关；“微晶”不同于一般微晶，而是晶格极度变形的微小有序区域，在“微晶”中心质点排列较有规律，愈远离中心则变形程度愈大；从“微晶”部分到无定形部分的过渡是逐步完成的，两者之间无明显界线。微晶学说主要揭示了玻璃的微不均匀性和近程有序性，但不能说明“晶子”的尺寸和含量。

12.（2）无规则网络学说-----------无规则网络学说是晶体学家查哈里阿森于1932年根据早

起硅酸盐晶体结构的X射线衍射研究结果提出来的。无规则网络学说包括以下几个要点：玻璃和晶体比，三度空间是无规则网络；无机玻璃网络是由玻璃形成离子和氧离子的多面体构成骨架，网络的结合程度取决于桥氧百分数；网络变性体无序地分布于骨架空隙中。无规则网络学说主要揭示了玻璃结构的均匀性、连续性和无序性。如石英玻璃和石英晶体的基本结构单元都是硅氧四面体[SiO4]。各硅氧四面体[SiO4]都通过顶点连接成为三维空间网络，但在石英晶体中硅氧四面体[SiO4]有着严格的规则排列；而在石英玻璃中，硅氧四面体[SiO4]的排列是无序的，缺乏对称性和周期性的重复。

13.氧化物的键强是决定其能否形成玻璃的重要条件，他认为可以用元素与氧结合的单键强度大小来判断氧化物能否生成玻璃。根据单键能的大小，可将不同氧化物分为以下三类：a. 玻璃网络形成体（其中正离子为网络形成离子），其单键强度>335kJ／mol。这类氧化物能单独形成玻璃。b. 网络修改体（正离子称为网络改变离子），其单键强度<250kJ/mol。这类氧化物不能形成玻璃。但能改变网络结构，从而使玻璃性质改变。C. 网络中间体（正离子称为网络中间离子），其单键强度介于250～335kJ/mol。这类氧化物的作用介于玻璃形成体和网络改变体两者之间。

14.磷渣玻璃体中的CaO为网络改性体，Si2O为网络形成体，Al2O3是网络调整体，Ca2+比网络形成体Si2O中的Si4+更易溶于水，而Si-O-Si, Si-O-Al和Al-O-Al化学键不容易断裂，使得磷渣的活性很低，一般条件下磷渣玻璃体并不具有单独硬化的能力。

15.目前普遍认为玻璃体宏观上连续、均匀、无序，微观上不连续、不均匀、有序，综合为远程无序近程有序。

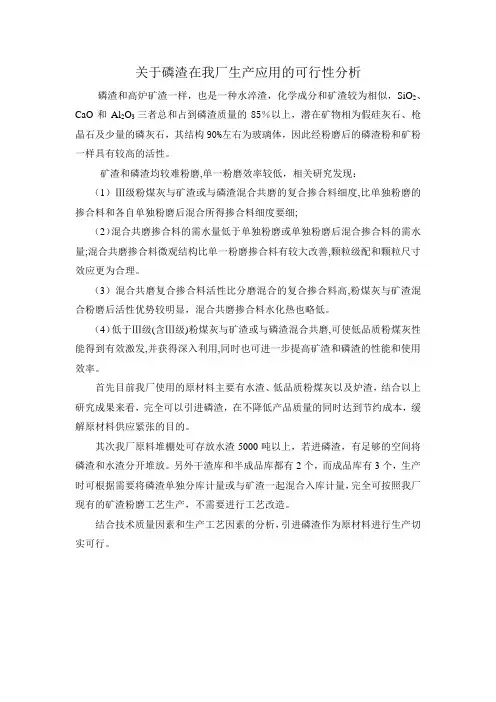

16.可以利用表征玻璃结构的一些参数来评价矿渣的活性。影响矿渣活性的主要结构因素是玻璃相含量、平均离子键程度、平均桥氧数、网络中间体与网络形成体的比例及网络中间体的电价等参数。由于磷渣与矿渣的结构和化学成分很相似，一般认为矿渣结构的层次论？也适用于磷渣。

17.网络改性体和网络调整体含量越高，玻璃体的结构越不稳定，磷渣活性越高。

18.粉煤灰是以燃煤发电的火力发电厂排出的一种工业废渣，磨成一定细度的煤粉在煤粉锅炉中燃烧(1100～1500℃)后，由收尘器收集的细灰称为粉煤灰，部分烧结粘连成块从炉底排出的多孔状炉渣，称炉底灰．其中，粉煤灰约占灰渣总量的85％。

19.粉煤灰也属于CaO—AL2O3—SiO2系列。

20.粉煤灰中玻璃体的形状和大小及表面情况，与其性能也有密切关系。扫描电镜观测表明，在玻璃体中，有光滑的球体形玻璃体粒子，有形状不规则的小颗粒(孔隙少)，有疏松多孔的

未燃岩粒。

21.水泥，粉状水硬性无机胶凝材料。加水搅拌后成浆体，能在空气中硬化或者在水中更好的硬化，并能把砂、石等材料牢固地胶结在一起。

22.胶凝材料，又称胶结料。在物理、化学作用下，能从浆体变成坚固的石状体，并能胶结其他物料，制成有一定机械强度的复合固体的物质。

23.水硬性胶凝材料——和水成浆后，既能在空气中硬化，又能在水中硬化、保持和继续发展其强度的称水硬性胶凝材料。这类材料通称为水泥，如硅酸盐水泥、铝酸盐水泥、硫铝酸盐水泥等。

24.非水硬性胶凝材料的一种。只能在空气中硬化，也只能在空气中保持和发展其强度的称气硬性胶凝材料，如石灰、石膏和水玻璃等;气硬性胶凝材料一般只适用于干燥环境中，而不宜用于潮湿环境，更不可用于水中。

25.磷渣活性激发的实质就是使磷渣结构中Si-O-Si, Si-O-Al和Al-O-Al化学键断裂，玻璃体解聚，释放出活性的SiO2和Al2O3。常见的激发方式有物理激发、化学激发以及复合激发。

26.物理激发主要指机械活化方法。所谓机械活化法就是把磷渣粉磨至一定的细度，其比表面积通常要达到300-400m2/kg..磷渣磨细程度对其活性发挥影响较大，因为粉末越细，比表面积越大，磷渣与激发剂的接触面积也越大，而化学反应速率与接触面积成正比;另一方面，在粉磨的过程中，玻璃体中产生的断裂键越来越多，使磷渣活性越来越高.

27.磷渣的化学激发主要是通过激发剂促进其玻璃体解聚或者是通过促进水泥熟料的水化来激发磷渣的活性。

28.不同化学激发剂的作用机理不同，归纳起来，化学激发作用主要包括3个方面:提高液相碱度，促进磷渣的解体;促进稳定的水化产物的形成;促进水化物网络结构的形成。常用的化学激发方法主要包括碱或碱式盐激发、硫酸盐激发、早强剂激发。

29.矿物经高温煅烧后，形成具有多种化学物质的玻璃体，通过科学配方, 可使这些复杂组分矿物, 形成具有较低化学稳定性的含磷、钾的铝硅酸盐玻璃体, 溶解于植物根部分泌的弱酸中。

30.玻璃体为过冷液态, 其内部结构与液态相似, 是透明并具有各向同性的固体. 玻璃体结构既具有远程无序的无规则网络, 又有近程有序的晶子排列. 从整体分析, 玻璃体的宏观结构应为无规则网络结构。

31.硅酸盐玻璃网络结构由O/Si 摩尔比决定. 当O/Si = 2, 硅氧四面体顶角相连, 构成三维空间连续延伸的架状网络, 以[SiO2]n 表示, 如石英玻璃. 当引入一价碱金属(R2O) 或二价碱土金属
