频谱分析仪操作规程

合集下载

频谱分析仪的使用流程

频谱分析仪的使用流程1. 准备工作在使用频谱分析仪之前，需要进行一些准备工作，以确保设备的正常使用和测试的准确性。

•确保频谱分析仪已经连接好电源，并且开启了相应的开关。

•检查连接电缆是否牢固，并正确连接到被测试设备或信号源。

•如有需要，根据测试需求，选择合适的天线进行连接或调整。

2. 设定参数在开始测试之前，需要设定一些参数，以满足特定的测试需求。

以下是一些常见的参数设定：•中心频率：确定测试的中心频率，一般以赫兹（Hz）为单位。

•带宽：设定测试的频带宽度，用于限定测试的频率范围。

•采样率：确定在给定的带宽内进行频谱采样的速率，一般以赫兹为单位。

•分辨率带宽：控制分析仪在频域中分辨信号的精细度，较小的分辨率带宽可以获得更高的精确度，但会增加测试时间。

•反射损耗：如果测量无线电设备的发射功率，可以设定反射损耗来准确测量功率。

3. 进行测试设定完参数后，可以开始进行频谱分析仪的测试了。

以下是一些常用的测试步骤：1.启动频谱分析仪，并等待设备进行自检。

2.根据测试需求，设置相应的测量模式。

3.根据设备或信号源的要求，调整测试的频率范围。

4.开始测试，并观察频谱分析仪的显示结果。

5.如有需要，进行数据记录或保存。

4. 结果分析测试完成后，需要对测试结果进行分析，以获取有用的信息。

以下是一些常用的分析方法：•频谱图分析：观察频谱图，识别出频谱中的主要信号和噪声，分析它们的特点和属性。

•频率测量：利用频谱分析仪测量信号的准确频率，并进行频率误差分析。

•功率测量：通过观察频谱图中信号的强度，可以进行功率测量和功率误差分析。

•频谱占用分析：分析频谱中不同信号的占用情况，判断信号是否超出了规定的频带宽度。

5. 故障排除在测试过程中，可能会遇到各种各样的问题。

以下是一些常见的故障排除方法：•检查设备的连接是否正确，包括电源连接和信号连接。

•检查设备的参数设定是否合适，如果有需要，重新设定参数。

•检查设备是否受到其他无线电设备或环境干扰，尝试重新放置设备或更换测试位置。

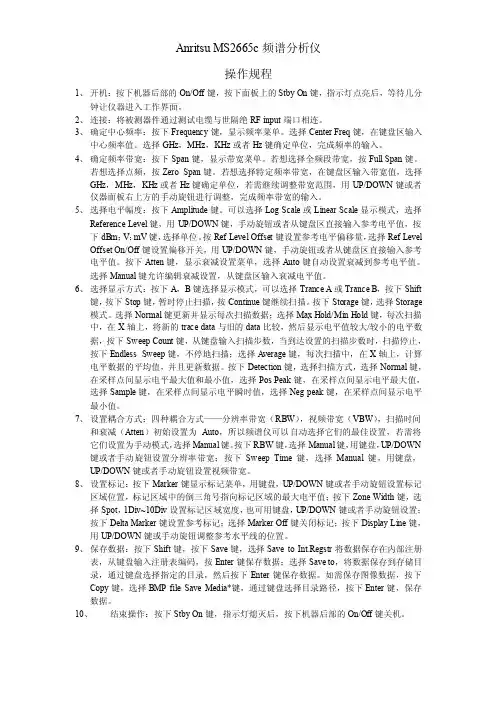

AnritsuMS2665c频谱分析仪使用规程

Anritsu MS2665c频谱分析仪操作规程1、开机：按下机器后部的On/Off键，按下面板上的Stby On键，指示灯点亮后，等待几分钟让仪器进入工作界面。

2、连接：将被测器件通过测试电缆与世隔绝RF input端口相连。

3、确定中心频率：按下Frequency键，显示频率菜单。

选择Center Freq键，在键盘区输入中心频率值。

选择GHz，MHz，KHz或者Hz键确定单位，完成频率的输入。

4、确定频率带宽：按下Span键，显示带宽菜单。

若想选择全频段带宽，按Full Span键。

若想选择点频，按Zero Span键。

若想选择特定频率带宽，在键盘区输入带宽值，选择GHz，MHz，KHz或者Hz键确定单位，若需继续调整带宽范围，用UP/DOWN键或者仪器面板右上方的手动旋钮进行调整，完成频率带宽的输入。

5、选择电平幅度：按下Amplitude键。

可以选择Log Scale或Linear Scale显示模式，选择Reference Level键，用UP/DOWN键，手动旋钮或者从键盘区直接输入参考电平值，按下dBm；V；mV键，选择单位。

按Ref Level Offset键设置参考电平偏移量，选择Ref Level Offset On/Off键设置偏移开关，用UP/DOWN键，手动旋钮或者从键盘区直接输入参考电平值。

按下Atten键，显示衰减设置菜单，选择Auto键自动设置衰减到参考电平值。

选择Manual键允许编辑衰减设置，从键盘区输入衰减电平值。

6、选择显示方式：按下A，B键选择显示模式，可以选择Trance A或Trance B，按下Shift键，按下Stop键，暂时停止扫描，按Continue键继续扫描。

按下Storage键，选择Storage 模式。

选择Normal键更新并显示每次扫描数据；选择Max Hold/Min Hold键，每次扫描中，在X轴上，将新的trace data与旧的data比较，然后显示电平值较大/较小的电平数据，按下Sweep Count键，从键盘输入扫描步数，当到达设置的扫描步数时，扫描停止，按下Endless Sweep键，不停地扫描；选择A verage键，每次扫描中，在X轴上，计算电平数据的平均值，并且更新数据。

手持频谱分析仪安全操作及保养规程

手持频谱分析仪安全操作及保养规程手持频谱分析仪是测量电磁波频率的一种工具，已广泛应用于电信、无线通信、军事、航空航天等领域。

在使用过程中，为了保护设备和人员安全，需要严格遵守安全操作规程和保养规程。

安全操作规程1.穿戴防静电服在操作频谱分析仪时，要穿戴防静电服或接地手环，以防止静电造成设备损坏或安全事故。

2.禁止带金属物品接近在频谱分析仪工作时，禁止将带金属物品的物体接近设备，以免产生干扰和电击危险。

3.保持设备清洁干燥频谱分析仪使用过程中，要保持设备清洁干燥，避免出现液体或其它物质进入设备内部，导致设备异常工作或损坏。

4.禁止使用不兼容电池在使用频谱分析仪时，应仅使用官方推荐的电池，并避免使用不兼容的电池。

同时，在更换电池时，务必按照说明书上的方法进行更换，以免产生电池漏液等危险。

5.避免频繁操作频繁操作频谱分析仪容易导致设备过热，从而影响设备寿命和性能。

因此，在使用过程中，应合理安排频率和时间间隔，避免频繁操作。

6.禁止超负荷使用频谱分析仪在使用过程中，要严格遵守最大功率和最大电流的限制，避免超负荷使用，以免设备过热或产生短路等危险。

7.禁止私自拆卸设备频谱分析仪属于高科技设备，拆卸私自更换零部件会严重影响设备正常工作，甚至可能导致不可逆的损坏。

因此，在发生设备故障时，应及时与生产厂家联系，进行维修。

8.储存设备要注意环境条件频谱分析仪在储存时，要注意环境条件，避免设备被阳光直射、潮湿、多尘、高温、高湿等环境影响。

保养规程1.定期清洁设备频谱分析仪长时间的使用会导致设备内部积聚灰尘，会严重影响设备的精度、稳定性和寿命。

因此，在使用过程中，要对设备进行定期清洁，特别是对设备内部要定期开展清洁保养工作，以确保设备的精度和稳定性。

2.定期校准设备频谱分析仪作为一种精密的测量仪器，要保持精度，必须定期进行校准。

校准设备一般在购买后即可对设备进行校准，然后根据需求定期检验或校准设备。

在校准设备时，应该选择专业机构，以确保校准结果的准确性和信任度。

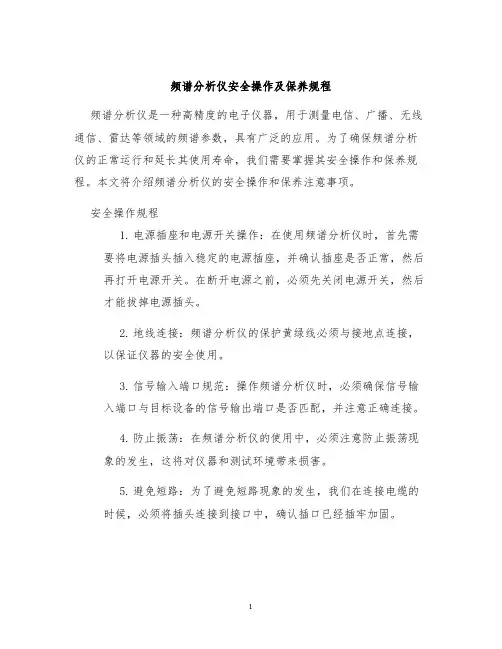

频谱分析仪安全操作及保养规程

频谱分析仪安全操作及保养规程频谱分析仪是一种高精度的电子仪器，用于测量电信、广播、无线通信、雷达等领域的频谱参数，具有广泛的应用。

为了确保频谱分析仪的正常运行和延长其使用寿命，我们需要掌握其安全操作和保养规程。

本文将介绍频谱分析仪的安全操作和保养注意事项。

安全操作规程1.电源插座和电源开关操作：在使用频谱分析仪时，首先需要将电源插头插入稳定的电源插座，并确认插座是否正常，然后再打开电源开关。

在断开电源之前，必须先关闭电源开关，然后才能拔掉电源插头。

2.地线连接：频谱分析仪的保护黄绿线必须与接地点连接，以保证仪器的安全使用。

3.信号输入端口规范：操作频谱分析仪时，必须确保信号输入端口与目标设备的信号输出端口是否匹配，并注意正确连接。

4.防止振荡：在频谱分析仪的使用中，必须注意防止振荡现象的发生，这将对仪器和测试环境带来损害。

5.避免短路：为了避免短路现象的发生，我们在连接电缆的时候，必须将插头连接到接口中，确认插口已经插牢加固。

6.正确选择测量范围和分辨率带宽：在进行频谱分析时，需要选择正确的测量范围和分辨率带宽，以保证测量结果的准确性和稳定性。

7.避免超负荷运行：频谱分析仪在运行过程中需要注意控制负载，避免超过其额定容量运行，以保证设备的正常运行和智能保护。

保养规程1.定期清洁：频谱分析仪的清洁需要定期进行，以免影响检测的精度和准确性。

我们可以使用软布或者专业清洁用品进行清洁，不要使用有刺激性的清洁剂。

2.避免撞击：在使用频谱分析仪的过程中，需要特别注意不要与其他硬物相撞，避免对仪器设备造成二次伤害。

3.保持干燥清爽：为保护频谱分析仪，我们需要将其放置在干燥清爽的地方，并避免潮湿和积水的环境。

4.定期校准和维护：为保证频谱分析仪的检测结果的准确性，必须定期进行校准和维护。

在校准和维护之前，必须先了解仪器使用说明，以便正确使用。

5.备件更换和维修：如果频谱分析仪出现故障，我们需要及时进行维修并更换必要的备件。

频谱分析仪操作规程

频谱分析仪操作规程频谱分析仪操作规程一、概述频谱分析仪是一种用于分析信号频谱特性的仪器设备，广泛应用于电子通信、无线电、音频等领域。

正确操作频谱分析仪，能够有效地获取信号频谱信息，提高工作效率和结果准确性。

本操作规程旨在规范频谱分析仪的使用方法，确保安全、准确地完成工作任务。

二、安全操作1. 在使用频谱分析仪前，要仔细阅读并理解设备的操作手册，熟悉各个操作按钮和功能。

2. 使用频谱分析仪时，应穿戴好防护装备，包括护目镜、防静电手套等。

3. 频谱分析仪使用过程中需保持工作区域整洁，禁止在测量和分析时乱放杂物。

4. 频谱分析仪禁止进行未经授权的维修和拆卸，若设备故障应将其送至专业的维修机构。

三、基本操作1. 开机准备a. 检查设备连接：确保频谱分析仪与待测信号源正确连接，并检查连接线缆是否良好。

b. 打开电源：按下电源按钮，待设备启动完成后等待几秒钟进入工作状态。

c. 设定参数：根据测量需求，在仪器面板上设置所需的频率范围、带宽等参数。

确保参数设置正确。

2. 信号测量a. 将待测信号输入频谱分析仪后，可以通过观察仪器面板上的频谱显示，获取信号频谱信息。

b. 调节中心频率和跨距：根据测量需求，通过仪器面板上的旋钮调节中心频率和跨距，确保能够观察到感兴趣的频率范围。

c. 设置参考电平和衰减器：在观察信号时，可以根据信号强度调节参考电平和衰减器，确保信号不超出仪器的测量范围。

d. 频谱峰值测量：通过仪器面板上的峰值功率测量功能，可以测量信号的峰值功率，并记录相应的频率和功率值。

e. 保存数据：如果需要保存测量结果，可以将数据存储在仪器内部存储器或通过外部存储设备保存。

四、高级操作1. 频谱分析a. 选择合适的窗口函数：在频谱分析时，可以根据信号的特性选择合适的窗口函数，以减小频谱泄漏和谱分辨能力的折损。

b. 调节扫描速率和数据点数：根据测量需求和所测试信号的特性，合理设置扫描速率和数据点数，以保证能够捕获到信号的细节。

频谱分析仪操作规程

频谱分析仪操作规程频谱分析仪操作规程一、设置1 打开ON/OFF 开关2 设置频率范围，即图形界面的横坐标，选择按下正下方一排键中的FREQ/SPAN键，右上方的CENTER 键，此处设置为930MHZ,再选择频谱的宽度，此处可以选择7MHZ（频谱宽度的选择只要是能包含所要测试信号的所有频段，可根据情形而定）。

此处也可选择START 和STOP 键设置你所需要的起始和终止频率。

3 设置信号的振幅，即图形界面的纵坐标，按下最下排功能键AMPLITUDE 键，选择右上方REF LEVEL 设置参考电平值，此处设置为10dbm,然后按下SCALE 键设置电平值的间隔，此处可以取值为10db.然后在设置UNITS 键，单位为dbm,最后选中ATTEN 键，设置衰减值，此处的值选择手动设置，其值比参考电平的二倍大一些，如可以选择30.4 设置带宽参数，选中最下方的功能键中的BW/SWEEP 键，设置带宽参数值，选择RBW 键，设置扫描带宽的宽度，此处的值定要小于信号频点的最小间隔值，建议取值为30khz,如果仅测试一束波形，此处可以忽略设置。

二测试流程到此基本所需要的参数设置完毕，可以对信源进行测试啦，我们所要测试的数据主要从两点入手，（一）MU 侧信号电平值的测试1）测试HDL 输出地电平值，理论值趋近于0dbm,用双工头1/2 跳线于频谱仪的RF 口对接，打开频谱仪开关，按回车，在屏幕显示出波形图，再按回车，然后按MARKER 键，选中M1（此时M1 是出于ON 状态，其他的M 处于OFF 状态），再选择MARKER TO PEAK 键读取此时的峰值，就是你所要测试的信号电平值。

然后按下回车键正下方的SINGLE CONT 键锁定峰值，如需要可以将其保存下来，按下SAVE DISPLY 键将其保存为容易识别的名字。

以此类推，分别测试光模块的主备信号值，和从信号的电平值，测试光模块主备信号值时射频跳线接在IN 口对应点，测量从信号时射频线接在从光模块对应的IN（如有衰减器，测量时包含在内）口处，测试结果两者之间的差值在6db 左右。

频谱分析仪操作规程

频谱分析仪操作规程
《频谱分析仪操作规程》
一、设备准备
1. 确保频谱分析仪正常供电，连接到合适的电源插座。

2. 检查仪器连接线是否完好，无损坏或断裂。

3. 确认频谱分析仪所连接的天线或信号源是否准备就绪。

二、启动设备
1. 打开频谱分析仪电源开关，等待设备自检完成。

2. 根据需要调整仪器的时间和日期设置。

三、选择工作模式
1. 根据实际需求选择频谱分析仪的工作模式，如扫描模式、跟踪模式等。

2. 设置频率范围和分辨率带宽，以适应需要分析的信号类型和频率范围。

四、信号捕获
1. 确定信号源的输出频率范围，并将频谱分析仪的中心频率设置为相应范围内的中心频率。

2. 调整仪器的参考电平和分辨率带宽，保证信号的清晰度和稳定性。

五、数据分析
1. 根据需要选择相应的数据处理方法，如峰值搜索、信噪比分析等。

2. 通过频谱分析仪显示屏或连接到电脑上的软件进行数据分析和结果查看。

六、设备关闭
1. 结束使用频谱分析仪后，先关闭信号源或天线连接，然后关闭频谱分析仪电源开关。

2. 将设备连接线插头从电源插座上拔出。

七、设备维护
1. 定期对频谱分析仪进行清洁和保养，保持设备的外观整洁和内部通风畅通。

2. 注意防潮、防尘和防震，避免设备受到不必要的损坏。

以上就是频谱分析仪的基本操作规程，希望用户在实际使用中能够按照规程要求正确操作设备，确保数据采集和分析的准确性和可靠性。

频谱分析仪操作指南

频谱分析仪操作指南目录频谱分析仪操作指南 (1)第一节仪表板描述 (1)一、前面板 (1)二、后面板(略) (6)第二节基本操作 (6)一、菜单操作和数据输入 (6)二、显示频谱和操作标记 (9)三、测试窗口和显示线 (12)四、利用横轴测试频率 (16)五、自动调整 (19)七、UNCAL信息 (22)第三节菜单功能描述 (24)频谱分析仪操作指南第一节仪表板描述一、前面板这部分包括前面控制板详细的视图、按键解释和显示在那些图片上的连接器，这可从频谱仪的前部面板看到，共分为九个部分，如下所述：1、显示部分23、软盘驱动部分4、MEASUREMENT 部分1 24 □5STOP65、DATA 部分表格2-1单位键设置6、MARKER部分2 47、 CONTROL 部分1 68、SYSTEM 部分□ REMOTE1 PRESET□ SHIFT3 49、混杂的部分10、屏幕注释312图1屏幕注释二、后面板(略)第二节基本操作一、菜单操作和数据输入用面板按键和选项去操作频谱分析仪。

使用面板键时，一个常见的菜单会显示在屏幕的右边。

但是，有一些键没有相关的软菜单，如AUTO TUNE和COPY键。

每菜单选项与功能键一一对应。

选择一个菜单，需要按相应的功能键。

在一些情形中，按功能键显示附加选项。

下面的例子指出了仪表板和软按键功能的多少。

1、选择菜单按LEVEL键显示用于安装测试的菜单。

参考线值显示在活动区域中，电平菜单显示在屏幕的右边，显示如下ATT AUTO/MNLdB/divLinearUnitsRef Offset ON/OFF2、输入数据当一个值显示在激活区时，你可利用数字键、步进键或数据旋钮改变它。

●利用数字键输入数据可利用下面的键输入数据：数字键（0到9），小数点键，和退格（BK SP）或减号（－）键。

如果你使用数字键时出错，你可用退格（BK SP）键删除最近输入的数字。

如果你没有输入任何数据，按BK SP键输入一个减号（－）。

频谱分析仪的操作规范

频谱分析仪的操作规范最常用的频谱分析仪是扫瞄调谐频谱分析仪，其基本结构类似超外差式接收器，工作原理是输入信号经衰减器直接外加到混波器，可调变的本地振荡器经与CRT同步的扫瞄产生器产生随时间作线性变化的振荡频率，经混波器与输入信号混波降频后的中频信号（IF）再放大、滤波与检波传送到CRT的垂直方向板，因此在CRT的纵轴显示信号振幅与频率的对应关系，信号流程架构如图1.3所示。

影响信号反应的重要部份为滤波器频宽，滤波器之特性为高斯滤波器（Gaussian-ShapedFilter），影响的功能就是量测时常见到的解析频宽(RBW，ResolutionBandwidth)。

RBW代表两个不同频率的信号能够被清楚的分辨出来的最低频宽差异，两个不同频率的信号频宽如低于频谱分析仪的RBW，此时该两信号将重迭，难以分辨，较低的RBW固然有助于不同频率信号的分辨与量测，低的RBW将滤除较高频率的信号成份，导致信号显示时产生失真，失真值与设定的RBW密切相关，较高的RBW固然有助于宽带带信号的侦测，将增加噪声底层值(NoiseFloor)，降低量测灵敏度，对于侦测低强度的信号易产生阻碍，因此适当的RBW宽度是正确使用频谱分析仪重要的概念。

图1.2：频谱分析仪的外观另外的视频频宽（VBW，VideoBandwidth）代表单一信号显示在屏幕所需的最低频宽。

如前所说明，量测信号时，视频频宽过与不及均非适宜，都将造成量测的困扰，如何调整必须加以了解。

通常RBW的频宽大于等于VBW，调整RBW而信号振幅并无产生明显的变化，此时之RBW 频宽即可加以采用。

量测RF视频载波时，信号经设备内部的混波器降频后再加以放大、滤波（RBW决定）及检波显示等流程，若扫描太快，RBW滤波器将无法完全充电到信号的振幅峰值，因此必须维持足够的扫描时间，而RBW的宽度与扫描时间呈互动关系，RBW较大，扫描时间也较快，反之亦然，RBW适当宽度的选择因而显现其重要性。

射频频谱分析仪安全操作及保养规程

射频频谱分析仪安全操作及保养规程为保证射频频谱分析仪的正常运行和使用寿命，必须遵守以下安全操作规程和保养规程。

安全操作规程1. 电源插头的插拔插拔电源插头应先关闭仪器电源，然后再拔下电源插头。

不要用湿手插拔电源插头。

当电源插头因使用不当而损坏时，应及时更换。

2. 预热和冷却启动仪器后，应按照使用说明书中的规定时间预热设备，以确保仪器的各项性能指标达到规定值。

使用结束后，应按照使用说明书中的规定冷却时间进行冷却。

3. 操作规范仔细阅读使用说明书，按照规定操作，不得擅自更改仪器参数。

避免操作错误，以免造成设备故障和安全事故。

4. 防止阳光直射使用时，要将射频频谱分析仪放置在避光的位置，避免阳光直射。

长时间暴露在阳光下可能会使仪器部件老化、变质、破裂或变形，从而影响仪器的性能和寿命。

5. 防止水和潮气射频频谱分析仪是高灵敏度的检测仪器，任何液体或潮气都会对仪器的灵敏度和精度造成严重影响。

使用时应严禁水或其他液体进入仪器内部，也不要存放在潮湿的环境中。

6. 防止磁场干扰磁场干扰会影响仪器的灵敏度和精度，使用时要远离磁场干扰源，确保仪器正常工作。

7. 定期检查和维护定期检查射频频谱分析仪的各项性能指标，了解设备是否正常运行，是否存在故障，及时发现并解决问题。

对于设备的保养和维护，要按照仪器的使用说明书要求进行。

保养规程1. 日常保养射频频谱分析仪日常使用后，应清洗和消毒探头，删除没用的数据，并及时进行内部清洁和除尘。

2. 周期性保养射频频谱分析仪的使用寿命和性能与定期保养有直接关系。

应按照使用说明书中的规定，进行定期保养，包括清洁、校准、添加某些特定的润滑剂等。

3. 季节性保养射频频谱分析仪在季节性变化中容易出现一些问题，如温度、湿度等变化造成的灵敏度和精度下降等。

在季节性变化前后，应特别关注仪器性能的变化，在使用前进行相应调整和校准。

4. 紧急保养当仪器发生紧急故障时，应立即关闭仪器，停止使用，并及时通知相关技术人员进行检查和维修。

sa6频谱仪操作规程

sa6频谱仪操作规程
SA6频谱仪是一种用于频谱分析的仪器，它可以帮助用户快速
准确地分析各种信号的频谱特性。

为了正确地操作SA6频谱仪，以
下是一些操作规程和注意事项：
1. 确保仪器处于稳定的工作环境下，避免温度过高或过低的情况。

2. 在使用之前，检查仪器的电源线和连接线是否完好，确保连
接正确。

3. 打开SA6频谱仪，等待一段时间让仪器进行自检和初始化。

4. 设置合适的频率范围和分辨率，根据需要选择合适的RBW
（分辨带宽）和VBW（视频带宽）。

5. 确保输入信号的功率不会超过SA6频谱仪的最大输入范围，
以免损坏仪器。

6. 调整仪器的参考电平，使得输入信号能够在屏幕上清晰显示。

7. 对输入信号进行校准，确保仪器的测量结果准确可靠。

8. 在进行频谱分析时，注意观察屏幕上的波形和频谱图，根据需要进行相应的调整和分析。

9. 操作完成后，关闭SA6频谱仪，注意及时断开电源并进行仪器的清洁和维护。

总之，正确的操作规程和注意事项能够保证SA6频谱仪的正常工作和准确的测量结果，同时也能延长仪器的使用寿命。

希望以上操作规程能够帮助您更好地使用SA6频谱仪。

噪声测试频谱分析仪安全操作及保养规程

噪声测试频谱分析仪安全操作及保养规程1. 引言噪声测试频谱分析仪是一种用于测量噪声频谱特性的仪器，广泛应用于工程领域中的噪声分析、噪声控制和噪声监测等方面。

为了确保噪声测试频谱分析仪的正常运行和延长其使用寿命，本文档将介绍噪声测试频谱分析仪的安全操作及保养规程。

2. 安全操作规程2.1. 仪器准备在进行噪声测试之前，请确保以下准备工作已完成：•检查仪器外观是否完好无损，并清洁表面灰尘和污渍。

•确保仪器上的电源线连接牢固，并接入稳定的电源插座。

•检查仪器的相关连接线是否正确连接，并确保接插件无松动和脏污。

•打开仪器电源开关，并等待仪器初始化完成。

2.2. 测试环境在进行噪声测试之前，请确保以下环境要求已满足：•将仪器放置在干燥、通风良好的环境中，避免阳光直射。

•避免与强电设备（如电磁炉、高压电设备等）放置过近，避免产生电磁干扰。

•避免在极端温度和湿度的环境中使用仪器。

2.3. 仪器操作在进行噪声测试时，请注意以下操作规程：•请按照仪器使用说明书中的步骤进行操作，避免错误操作导致仪器故障或人身伤害。

•在使用仪器的过程中，避免将有液体的容器或玻璃器皿放置在仪器上，以防溅出液体导致仪器损坏。

•避免将金属物质放置在仪器上，以避免产生电磁干扰。

2.4. 电源操作在进行电源操作时，请遵守以下规程：•噪声测试频谱分析仪使用交流电源，请将仪器连接至稳定的交流电源插座，并确保电源线连接牢固、无损坏。

•在插拔电源线时，请先关闭仪器电源开关，并等待仪器完全停止运行后再进行操作。

3. 保养规程3.1. 清洁保养为了确保噪声测试频谱分析仪的正常运行，需要定期进行清洁保养：•使用干净的柔软布或吹气枪清洁仪器表面灰尘和污渍。

•避免使用有机溶剂和腐蚀性化学物质来清洁仪器，以避免对仪器造成损坏。

•定期检查仪器连接线的接插件是否松动或脏污，如果有问题，请重新连接或清洁。

•定期检查仪器电源线是否损坏，如有损坏，请及时更换。

3.2. 保管规程为了延长噪声测试频谱分析仪的使用寿命，需要注意以下保管规程：•将仪器放置在干燥、通风良好的环境中，并避免阳光直射。

频谱分析仪的操作步骤

频谱分析仪的操作步骤频谱分析仪是一种用于测量信号频谱的仪器，广泛应用于无线通信、音频处理、噪声分析等领域。

下面将介绍频谱分析仪的操作步骤，以帮助使用者正确高效地使用这一仪器。

一、仪器准备在进行频谱分析之前，首先需要对仪器进行一些准备工作：1. 确保频谱分析仪已经连接到待测试的信号源或设备。

2. 检查仪器的电源状态并保证正常通电。

3. 调整仪器的频率范围，以适应待测信号的频率。

二、信号输入正确的信号输入是频谱分析的关键。

以下是信号输入的步骤：1. 确认待测信号的输出接口，并将其连接到频谱分析仪的输入端口。

2. 调整信号源的输出功率，使其适应频谱分析仪的输入范围。

3. 检查信号源的输出频率，并确认其与仪器的频率范围一致。

三、设置尺度和参考电平在进行频谱分析之前，需要进行尺度和参考电平的设置：1. 选择合适的尺度设置，以便能够清晰地观察信号的幅度变化。

2. 调整参考电平，使其适应待测信号的幅度范围。

四、选择分析窗口频谱分析仪一般提供多种分析窗口供用户选择，常见的有矩形窗、汉宁窗、布莱克曼窗等。

根据需要选择合适的窗口类型，并设置相应的窗口函数。

五、进行频谱分析接下来，开始进行频谱分析：1. 打开频谱分析仪的显示功能，使其能够实时显示频谱信息。

2. 调整仪器的分析参数，包括起始频率、终止频率、分辨率带宽等，以便满足测试需求。

3. 开始采集信号并进行频谱分析。

4. 观察频谱显示，并根据需要进行数据记录或分析。

六、结果分析与应用频谱分析仪可以提供有关信号频谱的详细信息，根据所分析的结果，可以进行以下操作：1. 根据频谱分析结果评估信号质量，如带宽、功率、杂散等。

2. 进行信号调整和优化，以提高信号质量。

3. 根据频谱分析结果检测和定位干扰源。

4. 进行频率选择和信号过滤，以提取关注频段内的信号。

七、仪器维护与存储频谱分析仪的维护和存储是保证其长期稳定性和可靠性的重要步骤：1. 定时清洁仪器，确保其内部的元件和连接器干净、无尘。

频谱仪操作流程

频谱仪操作流程频谱仪是一种常用的测试设备，用于分析电信号的频谱特性。

它广泛应用于通信、无线电、音频等领域。

本文将介绍频谱仪的操作流程，以帮助用户正确、高效地使用频谱仪进行测试。

一、准备工作在操作频谱仪之前，需要做一些准备工作，包括以下几个方面：1.检查设备：确保频谱仪的电源和连接线正常并可用，检查设备是否处于正常工作状态。

2.设置参数：根据测试需求，设置频谱仪的中心频率、带宽、采样率等参数。

3.连接被测设备：将被测设备与频谱仪连接，确保连接稳定可靠。

二、启动频谱仪1.打开电源：将频谱仪接通电源，启动仪器。

待仪器自检完成后，进入操作界面。

2.选择测试模式：根据需要选择频谱模式或扫描模式等测试模式。

三、调整显示参数1.设置参考电平：通过设置参考电平，可以调整显示的垂直范围，使信号在屏幕上能够清晰显示。

2.选择显示范围：根据被测信号的强度，选择合适的显示范围，以充分显示信号的动态范围。

3.调整时间基准：根据被测信号的频率，调整时间基准，以便更清晰地观察信号的波形。

四、进行频谱分析1.观察信号波形：通过频谱仪的显示界面，可以观察到被测信号的频谱特性，包括频率、幅度等信息。

2.调整分辨率带宽：根据需要，调整频谱仪的分辨率带宽，以便更准确地观察信号的频谱细节。

3.保存数据：如有需要，可以将频谱数据保存到存储设备中，以备后续分析和处理。

五、分析结果1.解读频谱图：根据频谱图的显示，可以对被测信号的频谱特性进行分析和判断，了解信号的频率分布、功率分布等信息。

2.确定问题点：通过观察频谱图，可以确定信号中存在的异常或问题点，如干扰信号、杂散信号等。

3.优化调整：根据分析结果，对系统进行优化调整，以提高信号的质量和性能。

六、结束操作1.关闭频谱仪：测试完成后，关闭频谱仪的电源，进行必要的善后工作。

2.清理环境：清理测试现场，保持设备和周围环境的整洁。

总结：以上就是频谱仪的操作流程，通过按照这个流程进行操作，可以确保频谱仪的正确使用，从而获得准确可靠的测试结果。

频谱分析仪使用方法说明书

频谱分析仪使用方法说明书一、引言频谱分析仪是一种用于分析信号频谱的仪器，广泛应用于无线通信、电子设备测试、音频视频处理等领域。

本说明书旨在详细介绍频谱分析仪的使用方法，帮助用户正确操作并快速掌握相关知识。

二、仪器概述频谱分析仪由主机和附件组成，主机包含显示屏、控制按钮和接口等。

附件包括电源适配器、电缆和天线等。

在使用前，请确保已正确连接各部分，并确认仪器处于正常工作状态。

三、基本操作1. 打开仪器电源：将电源适配器插入电源插座，然后将电源线与仪器连接。

按下电源按钮，等待仪器启动完成。

2. 调整显示参数：通过屏幕上的触控按钮或旋钮，设置显示模式、分辨率、屏幕亮度等参数，以满足实际需求。

3. 设置信号源：将待测信号源通过电缆连接至仪器的输入接口。

根据信号源的特性，设置输入衰减、频率范围等参数。

4. 进行测量：点击仪器界面上的测量按钮开始频谱分析。

在分析过程中，可以通过调整参数、切换模式等进行实时监测和分析。

5. 结果保存：测量完成后，可以将结果保存至仪器内部存储器或外部存储设备中。

按照仪器的操作指南，选择存储路径和文件名，并确认保存。

四、高级功能1. 信号捕获与回放：频谱分析仪具备信号捕获和回放功能，可以捕获待测信号并进行离线分析，或回放已保存的信号数据进行再次分析。

2. 频谱监测与报警：设置仪器的频谱监测功能，即可实时监测特定频段内的信号活动，并设置相应的报警条件和方式，以便及时发现异常情况。

3. 扩展功能：根据具体型号和配置，频谱分析仪还可提供其他扩展功能，例如无线通信协议解码、频率校准等。

请参照相关文档和操作指南，了解和使用这些功能。

五、常见问题与解决方法1. 仪器无法启动：检查电源适配器和电源线是否接触良好，确认电源插座是否正常工作。

2. 仪器无法检测到信号：检查信号源的连接是否正确，确认输入接口的设置是否符合信号源的要求。

3. 测量结果不准确：可能是由于环境干扰、输入参数设置错误等原因导致。

信号与频谱分析仪安全操作及保养规程

信号与频谱分析仪安全操作及保养规程信号与频谱分析仪（以下简称“仪器”）是一种用于测试、分析和处理信号和频谱的电子仪器。

在使用仪器时，一定要遵守相应的安全操作规程和保养规程，以确保仪器的正常工作和延长使用寿命。

一、安全操作规程1. 电源•在安装和使用仪器时，请务必插入地线，以防止电击等意外伤害。

•请勿在高温、潮湿、易燃、易爆、强磁场等有害环境下使用仪器。

•请勿使用电源线接线不当的电源插座，与其他高功率电器共用电源插座，或者使用线路老化或损坏的电源线。

•在拔下电源插头前，请先关闭电源开关，再拔下插头。

2. 外壳•请勿拆开仪器上的任何螺丝或零部件，以防止触电或其他危险的意外伤害。

•请勿在仪器工作时，触碰仪器的外壳或连接到电路上的任何部件。

•请勿在仪器装置或附件进水时使用仪器。

•在使用仪器前，请务必阅读并熟悉使用说明书，必要时请联系售后服务人员。

•请勿在暴露于阳光直射的地方使用仪器，以免仪器过热。

•请勿在耳朵贴近扬声器时观测信号，以免损伤听力。

•在使用仪器时，应按照正确的操作方法进行，禁止擅自改变仪器的原始设置，防止因操作不当或错误而导致仪器损坏或使用效果不佳。

4. 存储•请勿将仪器存放在过于潮湿、高温、易燃、易爆的地方。

•长时间不使用仪器时，应拔下电源线，放置在阴凉、干燥的地方。

二、保养规程1. 清洁•在使用仪器过程中，应注意勿将水等液体溅入仪器内部，并注意保持仪器表面的干燥，以免对仪器造成损坏。

•请勿使用含酸、汽油等易挥发、易腐蚀的液体或洗涤剂直接清洗仪器表面。

•应使用干布或者洁净的棉布将仪器表面擦拭干净。

•尽量避免仪器从高处跌落或物品碰撞导致仪器受损，以免影响使用或产生安全风险。

•长时间使用或长时间没有使用仪器时，应按照说明书要求进行维护保养，保证仪器的正常工作状态。

3. 保管•长时间不使用仪器或需要将仪器存放时，应将仪器放置在干燥、透气的地方。

•仪器的存储温度应控制在-20℃~70℃之间，存储湿度应控制在60%以下。

频谱分析仪操作规程

文件编号：
版本/次：A/0 总页数：1 文件名称：频谱分析仪操作规程生效日期
一、人员要求：
操作人员应为经过培训的实验室人员。

二、仪器介绍：
频谱分析仪是研究电信号频谱结构的仪器，用于信号失真度、调制度、谱纯度、频率稳定度和交调失真度等信号参数的测量，可用于测量放大器和滤波器等电路系统的某些参数。

三、开机前检查：
1.检查产品是否正常供电，检查仪器外壳是否完好无损。

2.检查仪器个端口的接线，检查仪器的输入电源是否有接地线。

四、开机后检查：
1.检查仪器是否正常开启，是否有报警，如有报警按注意事项执行。

五、仪器设定及条件：
1.电源电压：220V/50HZ
六、注意事项：
1.做好设备日常维护保养。

2.产品需接地，防止电击。

3.如出现其它报警或者故障，必须先切断电源，非专业人员严禁自行处理。

4.操作结束或下班必须关闭电源。

5.点检要求：用前检查
七、操作步骤：
1.按要求执行开机检查。

2.检查无误后启动仪器。

3.按要求执行开机后检查。

4.检查参数设定，按需求设定参数。

5.将需要测试样品与仪器的输出端连接。

6.使用完成后关闭电源。

编制：审核：批准：
1。

频谱分析仪的使用方法

频谱分析仪的使用方法一、频谱仪的使用方法频谱仪主要用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量，在使用前，应仔细阅读使用说明书，了解频谱仪的各种按键的作用，以及它们的操作，看完后，我们就来了解一下频谱仪的操作步骤：1、按Power On键开机。

2、开机三十分钟后进行自动校准，先按Shift+7（cal），之后再按cal all，这个过程一般会持续三分钟左右。

3、校准好之后设置中心频率数值，按FREQ键，按下FREQ键之后我们会看到显示的数值以及单位。

4、按Span键，之后输入扫描的频率宽度大概值，然后键入单位。

5、按Level键，输入功率参考电平REF的数值，然后键入单位。

6、按REF offset on，输入接头损耗、线损耗以及仪器之间的误差值。

7、按BW键，分别设置分辨带宽RBW和视频宽度VBW。

8、按Sweep键，再按SWP TIme AUTO/MNL输入扫描时间周期，键入单位。

9、按shift+Recall键，将设置好的信息保存。

10、按recall键，选择需调用信息的位置按ENTER，将需要的设置信息调出来。

11、按PK SRCH键，通过Mark键可读出峰值数值，之后可以判断峰值是不是合格。

使用频谱仪要注意的事项主要有：1、非相关人员不得随意使用。

2、开机后应预热三十分钟，当测试环境温度改变3-5度时，应该重新进行校准。

3、加电之前确保电源接法正确，保证地线可靠接地。

4、测试信号时一般需要在频谱仪上接一个转换头，注意将转换头的螺纹和频谱仪的螺纹对齐再用力拧，否则容易将螺纹损坏（安装和拆卸时需要注意）。

5、测量大于30dBm的大功率信号时，先加上衰减器在进行测试，以免功率过大将频谱仪烧坏。
