环氧富锌底漆技术说明
环氧富锌底漆
环氧富锌底漆环氧, 富锌底漆环氧富锌底漆是以锌粉为填料，固体环氧树脂为基料，以聚酰胺树脂或胺加成物为固化剂，加以适当混合溶剂配制而成的高固体分环氧底漆，其中锌粉在涂料中的含量要超过85%，以形成连续紧密的涂层而紧密地与金属接触。
由于在涂膜受侵蚀时锌的电位比钢铁的电位低，因此涂膜中的锌为阳极，先受到腐蚀，基材钢铁为阴极，受到保护。
而锌作为牺牲阳极形成的氧化产物又对涂膜起到一种封闭作用，更加强了涂膜对基体的保护。
环氧富锌底漆不但防腐性能良好，而且附着力强，并与下道涂层，如环氧云铁中间漆和其他高性能面漆有着良好的粘结性。
此外，由于涂膜中锌粉含量极高，因此此底漆在今后的焊接工艺中不会破坏和脱落，这使环氧富锌底漆可用于一般钢板上作车间预涂底漆用，20μm的环氧富锌底漆涂膜，其防锈性能可超过6个月。
表1为用聚酰胺树脂等固化剂的环氧富锌底漆参考配方。
表1①混合溶剂参考配方视要求的挥发速度和施工工艺不同而有不同的配比，见表2。
②Versamild 115聚酰胺固化剂为Henkel公司产品，胺值为230～245。
前言溶剂在漆中的作用往往不为人们重视，认为它是挥发份，最后总是挥发掉而不会存留在漆膜中，所以对漆膜质量影响不大。
实际上，各种溶剂的溶解力，挥发速率等因素将极大地影响油漆生产、贮存、施工、漆膜光泽、附着力及表面状态等多方面的性能。
在常规液态涂料中溶剂约占30-50%体积份。
溶剂在涂料中的主要作用有：◆溶解、分散涂料中的树脂，并调节其粘度和流变性，使其易于涂装。
◆增加涂料储存稳定性。
◆改善涂膜外观，如光泽丰满度等。
◆增加涂料对被涂基材的润湿性，提高附着力。
◆组成合理的挥发速率赋予涂料最佳的流动性和流平性。
不同树脂系列只能溶于不同活性溶剂中，在同一油漆配方中，常常采用多种树脂，所以多种活性溶剂配合可达较佳效果。
配方原则：在T各活性溶剂间取得性能最稳定和最佳平衡，同时尽可能多地加入填充溶剂优化成本核算和调节施工粘度。
环氧富锌底漆说明书
环氧富锌漆,厂家_北京紫禁城漆业环氧富锌漆厂家紫禁城漆业生产环氧富锌漆，及相应配套的环氧中涂漆，环氧富锌漆配套面漆（，环氧面漆，丙烯酸漆，氯化橡胶漆，聚氨酯漆，氟碳漆等）紫禁城环氧富锌漆说明书环氧富锌漆英文名称 epoxy zinc rich primer环氧富锌漆执行标准：HG/T3668-2009（II），1、环氧富锌漆颜色:锌灰色（新灰色)2、环氧富锌漆比重：约为2.4kg/ L3、包装规格：25+2.5kg/组(即25公斤主漆配套2.5公斤固化剂）；4+0.4kg/组4、环氧富锌漆稀释剂：环氧类油漆专用稀释剂，紫禁城专有配方10kg/桶；2.5kg/桶。
常规配比：2组油漆配套一组稀释剂5、环氧富锌漆漆膜厚度：作为防腐底漆：干膜厚度一道40微米，2道75微米作为车间底漆：干膜厚度，一道20微米6、环氧富锌漆用量：每公斤环氧富锌漆在40微米的干膜厚度的情况下，实际涂布面积在6平米左右。
理论涂布率在8平米左右。
根据底材的形状，施工方法等，略有差异。
7、环氧富锌漆施工工艺1、环氧富锌漆施工可采取无气喷涂、有气喷涂或刷涂，专用环氧配套稀释剂，环境温度不得低于5℃，相对湿度小于85%。
2、表面处理：彻底清除物体表面的油污、锈层、泥沙，钢铁表面需经喷砂除锈处理，要求达到Sa2.5级标准。
3、漆膜要求：推荐每道涂膜厚度30-40μm。
作为车间底漆20-25微米。
4、使用方法：组份一与组份二的配比为10：1，两组份搅拌均匀后熟化30分钟即可施工使用，涂料随配随用，混合后的涂料应在6小时内用完。
在冬季施工时应该保证熟化时间足够，并且加入少量的稀释剂，以避免流挂。
欢迎致电************,150****5739咨询环氧富锌漆价格，配套油漆，紫禁城漆业提供标准环氧富锌漆及其配有丙烯酸面漆，氟碳面漆，环氧云铁中间漆等关键词：环氧富锌漆比重环氧富锌漆价格环氧富锌漆用量环氧富锌漆颜色成都环氧富锌漆环氧富锌漆密度环氧富锌漆标准环氧富锌漆稀释剂。
水性环氧富锌底漆用途和使用说明
Storageand Handling 贮存与管理Storage 贮存 Store in cool and dry conditions (5-40℃) 贮存于5-40℃de 阴凉干燥处Pack size 包装规格 A;20Kg in 20 liter container 甲:20公斤装于20公升容器中B:5Kg in 5liter container 乙:5公斤装于5公升容器中C:50Kg in 20 liter container 丙:50公斤装于20公升容器中Flash Point 闪点 No 无Intended Uses用途作为水性漆配套的底漆，用于轻度至严重腐蚀环境下的钢结构表面，如船舶、集装箱、海上平台、码头等海洋设施、石油化工管道与储罐、冶金、电力等行业中钢铁构件的防锈与防腐。
As a water-miscible primer, it is widely used for the surface of steel structure, for example, it is widely used for ship, container the platform of the sea , wharf and the oil tubing system, oil tank as metallurgy , Electric power, etc…… steel structure as the anticorrosive coat.Product Information 产品简介灰色无光，水性三组份环氧富锌底漆，采用鳞片状锌粉，干膜含量大于80%，可能形成坚韧的防锈漆膜，对局部被损部位，可提供良好的阴极保护。
以水为分散介质，不然不爆，可用水稀释和清洗涂装用具，施工过程无污染，具有安全环保特性。
Grey, dark, three packages water-miscible epoxy zinc primer, it is containing scale-like zinc powder, the coating of zinc in the film is more than 80%, it can be made into a firm and persistent film, it can protect the site which is broken.It is dispersed by water. Resist fire and burst, can be diluted or cleaned by water, No pollution, safety and environmental protection.Application details 产品数据V olume Solids 固体份≥60%Dry Flm Thickness干膜厚度70 microns equivalent to117 microns of wet film70微米相当于117微米湿膜厚Theoretical Coverage 理论涂布率 3.01m2 /Kg 3.01平方米/公斤Practical Coverage 实际涂布率Allow appropriate loss 允许适量损耗VOC挥发性有机化合物含量≤10g/L≤10克/升Storage and Handling 施工详述Mix Radio 混合比A : B：C=4:1:24(by weight) 甲（漆料）:乙（固化剂）:丙（锌粉）=4:1：24Method of Application 施工方法Airless Spray 无空气喷涂 Recommended 推荐采用Brush or Roller 涂刷或辊涂 Recommended 推荐采用Conwentional Spray 传统喷涂 Not Recommended 不推荐采用Thinner 稀释剂清洁淡水(Clean water)Cleaner 油漆设备清洗剂清洁淡水(Clean water)Pot Life 使用期 20℃-3h (小时)Storage 贮存期 One year 一年Drying time干燥时间SubstrateTemperature底材温度Touch Dry表干（min）Hard Dry硬干(H）Over coating Interval覆涂间隔Mix最短Max最长25℃≤ 30 ≤12 3hours 小Not limit 不限水性环氧富锌底漆用途和使用说明Specific Gravity 比重Approx 2.85Kg/L 大约2.85公斤/公升Specification and Surface preparation 技术要求及表面处理Clean and remove grease with proper solvents, Blast clean to Swedish Standard Sa2.5 or rust removed with power tool to St3, the roughness is 40-70 micronsBecause the edge and quarter is easy to be rust in regard to water miscible paint, the edge and the quarter must be smoothed and painted in advance.用适当的清洁剂清除油脂，喷砂至Sa2.5级或动力工具除锈达St3，粗糙度40-70微米，并保持表面清洁干燥。
环氧富锌底漆使用方法
环氧富锌底漆使用方法一、施工准备1.检查底材是否干净，表面是否平整。
如有锈蚀、污垢或其他污染物，需进行除锈和清洁处理。
2.搅拌底漆液体使其均匀，避免固体沉淀。
3.将环氧富锌底漆稀释到合适的粘稠度，以便于施工。
二、底漆施工1.使用专用刷子或辊筒将环氧富锌底漆均匀涂刷在底材表面上。
施工时要求均匀薄厚一致，不得漏刷或漏涂。
2.涂刷时要采用合适的方法，例如先横刷再纵刷，或先内刷再外刷。
确保涂层成膜平整且无颗粒。
3.注意防止底漆扩散外溢，避免污染其他部位。
三、干燥处理1.根据环境温度和湿度，选择适当的干燥时间。
一般情况下，环氧富锌底漆的表干时间为8小时左右，彻底干燥时间为24小时。
2.干燥过程中需保持环境通风良好，避免灰尘、雾气等对涂层造成污染。
3.如需进行第二遍底漆施工，需要等待第一遍底漆完全干燥后方可进行。
四、涂装前处理1.在进行第二遍底漆施工或中间涂层施工前，需对涂层表面进行磨砂处理，使涂层表面变得粗糙，有助于涂料附着。
2.进行磨砂处理后，要彻底清除表面的粉尘和杂质。
五、注意事项1.施工时应避免环境温度过高或过低，湿度过大或过小。
一般建议施工环境温度在5-35摄氏度之间，湿度不超过85%。
2.严禁将底漆稀释液或底漆废液直接排入水源或土壤中，以免对环境造成污染。
3.使用完毕后，及时清洗刷子、辊筒等工具，避免底漆固化在工具上。
总结：环氧富锌底漆是一种防腐性能强、耐候性好的涂料，使用方法包括施工准备、底漆施工、干燥处理、涂装前处理和注意事项。
在实际施工中，需要注意材料的质量、操作的技术规范和环境的适宜性，以确保涂层具有良好的防腐性能和耐久性。
环氧富锌底漆使用方法及注意事项

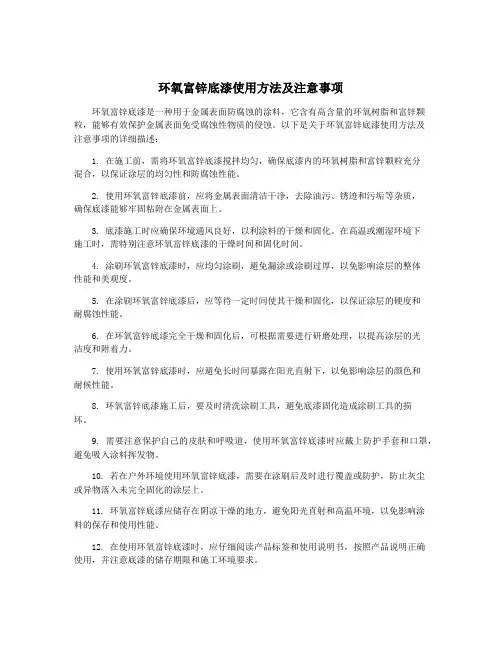

环氧富锌底漆使用方法及注意事项环氧富锌底漆是一种用于金属表面防腐蚀的涂料，它含有高含量的环氧树脂和富锌颗粒，能够有效保护金属表面免受腐蚀性物质的侵蚀。
以下是关于环氧富锌底漆使用方法及注意事项的详细描述：1. 在施工前，需将环氧富锌底漆搅拌均匀，确保底漆内的环氧树脂和富锌颗粒充分混合，以保证涂层的均匀性和防腐蚀性能。
2. 使用环氧富锌底漆前，应将金属表面清洁干净，去除油污、锈迹和污垢等杂质，确保底漆能够牢固粘附在金属表面上。
3. 底漆施工时应确保环境通风良好，以利涂料的干燥和固化。
在高温或潮湿环境下施工时，需特别注意环氧富锌底漆的干燥时间和固化时间。
4. 涂刷环氧富锌底漆时，应均匀涂刷，避免漏涂或涂刷过厚，以免影响涂层的整体性能和美观度。
5. 在涂刷环氧富锌底漆后，应等待一定时间使其干燥和固化，以保证涂层的硬度和耐腐蚀性能。
6. 在环氧富锌底漆完全干燥和固化后，可根据需要进行研磨处理，以提高涂层的光洁度和附着力。
7. 使用环氧富锌底漆时，应避免长时间暴露在阳光直射下，以免影响涂层的颜色和耐候性能。
8. 环氧富锌底漆施工后，要及时清洗涂刷工具，避免底漆固化造成涂刷工具的损坏。
9. 需要注意保护自己的皮肤和呼吸道，使用环氧富锌底漆时应戴上防护手套和口罩，避免吸入涂料挥发物。
10. 若在户外环境使用环氧富锌底漆，需要在涂刷后及时进行覆盖或防护，防止灰尘或异物落入未完全固化的涂层上。
11. 环氧富锌底漆应储存在阴凉干燥的地方，避免阳光直射和高温环境，以免影响涂料的保存和使用性能。
12. 在使用环氧富锌底漆时，应仔细阅读产品标签和使用说明书，按照产品说明正确使用，并注意底漆的储存期限和施工环境要求。
13. 在室内环境使用环氧富锌底漆时，应注意通风换气，避免底漆挥发物残留在室内造成空气污染。
14. 在施工时应注意操作规范，避免涂料飞溅和溅到其他表面，影响环境卫生和美观度。
15. 如有不适应或意外情况，应立即停止使用环氧富锌底漆，清洗皮肤或呼吸道，并寻求医疗帮助。
环氧富锌底漆施工工艺及注意事项
环氧富锌底漆施工工艺及注意事项环氧富锌底漆是以环氧树脂、锌粉为主要原料，增稠剂、填料、助剂、溶剂等组成的特种涂料。
主要用于钢管、储罐、钢结构、集装箱等。
环氧富锌底漆特性：防腐性能优异，附著力强，漆膜中锌粉含量高，具有阴极保护作用，耐水性能优异。
该产品防腐性能优异、机械性能好、附著力强，具有导电性和阴极保护作用。
一道成膜在75um以上，可用作车间预涂底漆。
其厚膜在15-25um时进行焊接，不影响焊接性能，此产品也可作为各种管材、煤气柜的防锈底漆使用。
环氧富锌底漆主要用途：适用于大气环境下，钢铁构件的防腐防锈底漆，特别是严苛的腐蚀环境、或者中长期的耐候需求情况下。
例如钢结构桥梁底漆、储罐外防腐底漆、集装箱外防腐底漆、钢结构防锈漆、船壳底漆、海港设施防腐底漆等。
环氧富锌底漆基本参数：颜色及外观：灰色、无光。
比重： 2.2-2.4kg/L干膜厚度：60μm湿膜厚度：80μm理论用量：270g/㎡²包装规格：25kg+2.5kg锌粉含量：干膜锌粉含量在80%左右。
稀释剂配比：实际使用两桶油漆配一桶稀料(11公斤)。
环氧富锌底漆施工技术参考：干燥时间：(25℃)表干≤1h，实干≤24h，完全干燥7d。
熟化时间：(20℃)30分钟。
适用期：配置完成的油漆需在6小时之内用完。
建议涂装道数：无气喷涂一道，刷涂或滚涂1-2道。
前道配套用漆：直接涂装在除锈质量达到Sa2.5级的钢铁表面上。
后道配套用漆：环氧面漆、氯化橡胶面漆、云铁环氧中间漆、氟碳面漆、丙烯酸面漆。
环氧富锌底漆技术指标：环氧富锌底漆施工工艺:(1)将预涂物表面进行除油、除锈、除尘处理，喷砂除锈应达到GB8923—92标准Sa2.5级，手工除锈应达到3.0级。
(2)施工前将组份一搅拌均匀，按配比加入组份二搅拌均匀,并用专用稀释剂调整至施工粘度，放置半小时熟化。
(3)环氧富锌底漆可喷涂、刷涂，施工环境温度应在10℃以上。
室外施工喷涂后24小时内不得淋雨，底漆施工完毕，24小时后喷涂面漆，七天后交付使用。
Interdur 8809环氧富锌底漆说明书
Interdur 8809是一种双组份，环氧金属富锌底漆，符合HG/T 3668的成分和性能要求。
产品说明非常适用于作钢结构，容器，设备，管道等钢材其表面暴露在轻度至严重的工业环境的阴极保护。
由于施工简易，兼用性广泛，可快速干燥重涂，因此也非常适用于实用于触摸性和维护性的工作。
设计用途红色, 灰色哑光70％干膜厚50-100微米 (2-4密耳) 相当于 湿膜厚71-143微米 (2.8-5.7密耳)在75微米干膜厚度和所述体积固体份的情况下，9.33 平方米/公升在 3 密耳干膜厚度和所述体积固体份的情况下，374 平方英尺/美制加仑允许适当的损耗系数空气喷涂, 适用于无气喷涂, 刷涂, 滚涂涂装数据 INTERDUR 8809颜色光泽体积固体份典型厚度理论涂布率实际涂布率施工方法干燥时间温度表干硬干最小最大¹ 使用环氧中间漆/面漆或自身复涂。
当Interdur 8809用推荐面漆复涂时，复涂间隔时间将缩短。
更多详细资料，请见“产品特性”章节。
推荐面漆重涂间隔5°C (41°F) 6 小时14 小时12 小时30 天¹15°C (59°F) 3 小时12 小时10 小时30 天¹25°C (77°F) 1.5 小时7 小时7 小时30 天¹40°C (104°F)40 分钟3 小时3 小时30 天¹A组份 28°C (82°F); B组份 27°C (81°F); 混合后 28°C (82°F)2.94 千克/升 (24.5 磅/加仑)法规符合性数据闪点（典型）产品重量挥发性有机化合物关于更多详细资料，请见关于“产品特性”的章节2.44 磅/加仑 (293 克/升)美国环境保护局第24号方法300 克/升 中国国家标准 GB 23985第1 页，共 4页资料来源10207发行日期：2016/9/30Protective Coatings钢质底材所有待涂表面应当清洁无污染。
环氧富锌底漆施工方案
环氧富锌底漆施工方案1. 简介环氧富锌底漆是一种使用环氧树脂为主要成膜物质，加入富锌粉末的底漆。
其主要功能是提供良好的防腐性能和优异的附着力，为后续涂层提供良好的基础。
2. 施工准备在进行环氧富锌底漆施工之前，需要进行一些准备工作：•清洁表面：确保施工表面干净，无油污、灰尘和杂物等。
•检查底材质量：检查底材表面是否平整，并修补任何损坏或凸起的部分。
•保护不需喷涂的部位：使用胶带覆盖那些不需要喷涂的地方，如螺丝孔、孔洞等。
3. 施工步骤步骤一：底漆搅拌在施工之前，需要充分搅拌底漆以确保里面的成分均匀混合。
使用搅拌棒将底漆进行搅拌，直至完全均匀。
步骤二：底漆稀释根据底漆的粘度以及施工环境，可以适量稀释底漆以便于喷涂。
将适量的底漆倒入容器中，再逐渐加入稀释剂并充分搅拌直至混合均匀。
步骤三：喷涂底漆使用专业的喷涂设备对底漆进行喷涂。
操作时应注意以下几点：•喷涂压力：根据厂家推荐，调整适宜的喷涂压力。
•喷涂距离：保持喷头与底材表面的距离恒定，确保喷涂效果均匀。
•喷涂速度：平稳移动喷涂设备，保持稳定的喷涂速度。
•喷涂次数：根据底漆的要求，可以进行多次喷涂以达到理想的涂层厚度。
步骤四：干燥底漆施工完成后，需要等待底漆完全干燥。
根据环境条件的不同，干燥时间可能会有所差异。
一般情况下，可以在室温下等待24小时。
4. 注意事项在进行环氧富锌底漆施工时，需要注意以下几点：1.避免施工在高温或高湿度的环境下，以免影响底漆的涂层效果。
2.使用适当的个人防护装备，如手套、口罩和护目镜等，以防止底漆对皮肤和呼吸系统的接触。
3.必须在底漆完全干燥后再进行后续涂层的施工。
4.底漆施工完毕后，确保设备和容器彻底清洗，以防止底漆固化。
结论环氧富锌底漆施工方案中的步骤清晰简明，操作简便。
通过正确施工，可以为涂层的耐腐蚀和附着力提供良好的保证。
在实际施工中，根据具体需求和环境条件的不同，可以适当调整施工方案以达到更好的效果。
水性环氧富锌底漆的组成和使用说明
Long-tem Resistance to weather, water and salt water, excellent resistance to various oil and strong solvent. Excellent welding performance, Antistatic.
NOTICE: If consumers have not taken effective safety precautions (Refer to the specification), our company will NOT be responsible for any accident.
水性环氧富锌底漆必须由专业人员在工业场所使用。使用时请务必参照本说明书以及相关健康安全手册。若客户在使用本产品前,未能详细了解本产品的相关健康安全知识,请与本公司人员联系。
The paint contains volatile solvent and it is flammable, So must keep away from sparks and open flames. No smoking at workplace, Effective precautions (such as using explosion-proof electrical equipments. No static electricity accumulation or metal collision etc) also should be done so as to avoid product sparks.
环氧富锌底漆说明书
环氧富锌底漆说明书
一、产品概述：环氧富锌底漆是一种含有活性锌粉的底漆，能够有效地抑制钢结构的腐蚀，提高涂层的附着力和耐久性，是一种理想的防腐底漆材料。
二、产品特点：
1. 含有活性锌粉，具有优异的防腐性能；
2. 耐水、耐候、耐酸碱性，具有较高的耐久性；
3. 流平性好，涂膜光滑，涂装美观；
4. 色彩丰富，可根据客户要求提供多种颜色选择。
三、产品用途：
1. 适用于钢结构、锅炉、储罐、桥梁、管道等大型钢构件的防腐底漆；
2. 适用于需要高耐久性和高附着力的环境。
四、产品使用方法：
1. 涂装前需将基材表面清理干净；
2. 搅拌均匀后使用刷子、滚筒或喷枪进行涂装；
3. 涂装后应保持通风、干燥环境，以保证涂膜干透；
4. 涂装前如需稀释，可使用符合要求的稀释剂进行稀释，稀释比例应根据具体
情况而定。
五、注意事项：
1. 使用前请仔细阅读产品标签和说明书，确保安全使用；
2. 如需保持颜色的稳定性，请避免长时间暴露在阳光下；
3. 避免与皮肤和眼睛接触，如不慎接触请及时用清水冲洗，如有异常请尽快就医；
4. 存放时请存放在干燥、阴凉、通风的场所，远离火源。
六、包装规格：5kg/桶、20kg/桶或根据客户要求提供不同规格的包装。
七、质量保证：本产品质量保证期为6个月，如有质量问题请及时联系供应商。
环氧富锌底漆产品说明
环氧富锌底漆环氧富锌底漆是以环氧树脂、锌粉、硅酸乙酯为主要原料，增稠剂、填料、助剂、溶剂等组成的特种涂料产品,天津市外星化工研制生产的环氧富锌底漆具有:自然干燥快，附着力强，有较佳的户外耐老化性等特点,公司属生产销售型，同时也承接各项环氧富锌底漆工程施工项目,我们还可以为设计师、建筑公司、经销商提供适当的装饰设计建议,为更好地完善饰面效果，提供优质的服务。
一、组成该环氧富锌底漆以环氧树脂、锌粉、硅酸乙酯为主要原料，增稠剂、填料、助剂、溶剂等组成。
分A、B双组份包装。
二、产品特点：该环氧富锌底漆产品具有自然干燥快，附着力强，有较佳的户外耐老化性，具有阴极保护作用，防锈性能优异，还具有优良的耐热性、切割和焊接性能，与无机或有机涂料配套性良好。
三、用途该环氧富锌底漆适用船舶、水闸、车辆，油槽、水槽、桥梁等钢铁表面及各种钢铁构件的长效防腐底漆，特别适用于储油罐、油轮、溶剂舱内壁、热交换器内外壁及水下、地下管线等涂装。
但在酸碱介质中使用需涂两道以上面漆。
四、技术指标五、环氧富锌底漆施工参考：1、涂装方法：刷涂、辊涂、喷涂，高压无气喷涂等均可。
2、理论用量：刷涂：180~200克/平方米/道。
喷涂：150~180克/平方米/道。
高压无气喷涂：360~450克/平方米/道。
3、干膜厚度：刷涂：40~60 微米/平方米/道。
喷涂：20~30微米/平方米/道。
高压无气喷涂：60~70微米/平方米/道。
4、配比：用作防锈防腐漆：甲：乙=4：1。
用作保养底漆：甲：乙=2：1，以包装桶标签为准。
六、注意事项1、稀释剂与稀释比：无机富锌防锈底漆专用稀释剂3%~5%2、熟化时间：23±2℃ 20分钟。
适用时间：23±2℃ 8小时。
涂装间隔：23±2℃ 最短5小时，最长7天。
3、表面处理：钢表面必须经砂轮机除锈或喷砂除锈,到达瑞典除锈标准Sa2.5级。
4、建议涂装道数:2~3道，在施工中，应用便携式电动搅拌器将甲组份（浆料）充分搅拌均匀，使用时应边施工边搅拌。
环氧富锌漆介绍
1环氧富锌底漆一、组成：由环氧树脂、锌粉、溶剂及胺类固化剂等组成的双组份底漆二、特性：防腐性能优异，附着力强，漆膜中锌粉含量高，耐水性能优异。
三、用途：作重防腐涂层的配套底漆，用于船舶，港口设施、桥梁、钢结构、石油钻井平台及化工设备等。
四、技术要求：HG/T3668-2000项目指标颜色及外观灰色，色调不定，漆膜平整粘度，S（涂-4杯）≥ 20干燥时间，h，≤ 表干：1；实干：24冲击强度，kg·cm≥ 50柔韧性mm 1耐盐水性，72h 通过五、施工参考1、被涂物表面必须无氧化皮，铁锈，油污等。
2、底材温度须高于露点3℃以上，当底材温度低于5℃时，漆膜不固化，故不宜施工。
3、甲组份开桶后，必须搅拌均匀，然后在搅拌下按配比要求将乙组倒入甲组份中，充分混合均匀，静置，熟化30min后，加适量稀释剂，调至施工粘度。
4、油漆混合后在6h内用完。
5、刷涂、空气喷涂、滚涂均可。
6、涂装过程中必须不断搅拌，以免沉淀。
7、涂装间隔：底材温度℃5-10 15-20 25-30最短间隔h 48 24 12最长间隔不超过7天。
8、推荐膜厚：60-80um.六、运输、贮存1、产品在运输时，应防止雨淋、日光曝晒，避免碰撞，并应符合交通部门的有关规定。
2、产品应存放在阴凉通风处，防止日光直接照射，并隔绝火源，远离热源的库房内。
七、安全防护施工场地应有良好的通风设施，油漆工应戴好眼镜、手套口罩等，避免皮肤接触和吸入漆雾。
施工现场严禁烟火。
性能：系一种电化学保护涂料。
该漆防腐蚀性能优异，机械性能好，附着力强，具有导电性和阴级保护作用。
可用作车间预涂底漆，其膜厚15-25um进行焊接，不影响焊接性能，此产品亦常作为防锈底漆使用。
用途：适用于油品贮罐、桥梁船舶、海上石油钻井平台、港湾设施、冶炼、化工设备等行业的钢结构设备表面作最基层的防锈底漆，也可用作钢板抛光或吹砂后的保养底漆。
主要技术指标：表干≤1h，实干≤24h适用期≥5h耐冲击性：50cm·kg耐盐雾性72h能耐盐雾安全、卫生规定：本产品含有易燃有机溶剂，并且有一定的毒性。
环氧富锌底漆使用说明
环氧富锌底漆使用说明使用前：环氧富锌底漆使用前要搅拌或使用动力搅拌机将两组份完全混合，使用前应完全的重新混合，刚刚混合好的原料不能和以前混合的原料混加到一起。
固化的速度取决于温度，另通风条件、漆膜厚度、湿度、稀释以及其他因素都会影响干燥速率。
基料与固化剂混合温度需高于15℃，否则应添加稀释剂以达到施工所需粘度，过多稀释剂会导致抗流挂性降低与固化减慢，膜厚降低，稀释剂应在混合后再加。
实际涂布率应扣除损耗约5%--25%。
施工前：环氧富锌底漆施工前将被涂物需进行表面处理。
有氧化皮钢材：喷砂处理至Sa2.5级，表面粗糙度30-75μm，或采用酸洗、中和、钝化；无氧化皮钢材：喷砂处理至Sa2.5级，或以风动或电动弹性砂轮片打磨至St3级；涂有车间底漆钢材：漆膜损伤处、锈蚀处及锌粉底漆上的白锈处进行二次除锈，除尽白锈并打磨至St3级。
暴露于大气条件下施工时底材最低温度为5℃最高45℃且高于露点3℃，相对湿度＜85%,雾、雨、雪、大风天气下严禁施工。
刷涂时：仅用于小面积范围，将混合物涂于处理过的表面，如有必要为方便操作可加环氧稀释剂0-5%。
当刷涂或滚涂时需多次涂刷以达到所要求的厚度。
空气喷涂：一般不需要稀释，但为方便使用可最大加入环氧稀释剂（X-2）0-5%。
无气喷涂：一般不需要稀释，但为方便使用可最大加入环氧稀释剂（X-2）0-5%。
压力比为23：1或32：1，喷嘴0.43-0.48mm。
覆涂：应采用恰当的方法检测前涂层是否起皮，例如划叉法或划格法，如果起皮则将老化涂层除去，表面必须没有油脂、油污和其它污染物。
后道配套涂层：环氧中层漆、环氧沥青、聚氨酯类、氯化橡胶漆类。
更多详情：////。
环氧富锌底漆使用说明
环氧富锌底漆使用说明一、喷底漆以前，前处理要求：钢铁底材目前汽车涂装中钢铁前处理工艺主要有以下几种：1. 工艺一：除油灰、脱脂、水洗、除锈、酸洗、表调、整车磷化、电泳底漆。
2. 工艺二：除油灰、脱脂、水洗、除锈、酸洗、表调、散件磷化、电泳底漆。
3. 工艺三：除油灰、脱脂、除锈、喷淋磷化、4. 工艺四：除油灰、脱脂、除锈、刷涂磷化、水洗5. 工艺五：除油灰、刷涂磷化6. 工艺六：除油灰、脱脂、除锈、除尘、前处理工艺如果采用工艺一、二、六，可直接喷涂底漆。
前处理工艺如果采用工艺三、四、五，必须用60~150目砂纸仔细打磨后才能喷涂底漆。
玻璃钢底材必须用60~150目砂纸打磨除去脱膜剂后才能喷底漆。
镀锌板、铝及其合金底材必须喷涂BH-0212A或BH-0222A型号底漆。
二、外观检查：1. 开盖后先用调漆尺搅拌均匀。
应无异物、沉底、结块等异常现象。
三、调漆：1. 将漆与固化剂按比例4：1（重量比）混和。
2. 加适量（约占漆量的30~50%）释稀剂调整粘度到15~20秒（涂-4杯），搅拌均匀。
3. 静置（熟化）10~20分钟。
4. 用200目以上滤网过滤后即可使用。
四、喷漆：1. 在己经处理好的底材上湿碰湿均匀喷涂二道，每道间隔时间10~15分钟，气压一般0.4~0.6MPa,喷涂距离一般15~25厘米，喷涂粘度一般15~20秒（涂-4杯），控制漆膜均匀、总厚度一般40~60微米（以干膜计）。
五、干燥：1. 漆膜表干30分钟后在恒温80正负5摄氏度条件下烘烤30分钟；2. 或者在常温15摄氏度以上条件下至少自然干燥6~8小时后才进行下一道工序。
六、注意事项：1. 底材喷底漆前须经过除油、除锈、等处理，确保底材无油污、锈蚀、水汽等异物。
2. 根据底材的不同类别（如钢铁、铝及其合金、镀（浸）锌板、玻璃钢等）选用适宜不同类别底材的底漆，详细情况参见产品说明书。
3. 施工环境尽可能在与喷面漆一样的环境条件下施工，与喷面漆一样的操作施工。
环氧富锌底漆和无机富锌底漆的技术要求
标题：环氧富锌底漆和无机富锌底漆的技术要求摘要：本文将从环氧富锌底漆和无机富锌底漆的性能特点、施工要求、使用注意事项等方面进行详细介绍，以帮助读者更全面地了解这两种底漆的技术要求。
一、环氧富锌底漆的性能特点1.1 耐化学腐蚀性强：环氧富锌底漆具有优良的耐化学腐蚀性能，能够有效防止化学物质对基材的侵蚀。
1.2 良好的附着性：环氧富锌底漆与金属基材的附着力强，能够确保涂层的稳固性。
1.3 耐磨性好：环氧富锌底漆具有较强的耐磨性，能够保持涂层的外观和性能长期稳定。
二、环氧富锌底漆的施工要求2.1 基材表面处理：在施工环氧富锌底漆前，需要对基材表面进行除锈、除油、打磨等处理，确保基材表面清洁平整。
2.2 底漆配比：在施工环氧富锌底漆时，需要根据生产厂家提供的技术要求进行正确的底漆配比，以确保涂层的质量。
2.3 施工环境：环氧富锌底漆的施工环境需保持干燥通风，温度适宜，避免在高温、潮湿或风力较大的情况下进行施工。
三、环氧富锌底漆的使用注意事项3.1 储存条件：环氧富锌底漆在储存过程中需避免受潮、曝晒，存放温度适宜，并及时清理容器口以避免涂料结皮。
3.2 混合使用：在施工环氧富锌底漆时，对于不同批次的涂料应避免混合使用，以免影响涂层质量。
四、无机富锌底漆的性能特点4.1 耐高温性能：无机富锌底漆具有良好的耐高温性能，适用于高温环境下的防护涂料。
4.2 耐腐蚀性能：无机富锌底漆具有优越的耐腐蚀性能，能够有效阻隔金属基材与外部腐蚀介质的接触。
4.3 耐磨损性能：无机富锌底漆具有较好的耐磨损性能，能够延长涂层的使用寿命。
五、无机富锌底漆的施工要求5.1 底漆配比：施工无机富锌底漆时，需按照生产厂家提供的技术要求进行正确的底漆配比，以保证涂层质量。
5.2 施工温度：无机富锌底漆的施工温度一般应在5-40摄氏度之间，环境湿度不宜过高。
5.3 施工工艺：使用滚涂、喷涂等适合的施工工艺，确保无机富锌底漆能够均匀附着在基材表面。
佐敦水性环氧富锌底漆组份A安全技术说明书
液体。
产品类型应急咨询电话（带值班时间）::企业标识:化学品的推荐用途和限制用途产品代码:41050中国化学事故应急服务 Tel: +86 532 83889090佐敦涂料（张家港）有限公司中国江苏扬子江国际化学工业园南海路39号 215634电话: +86 512 58937988传真: +86 512 58937986Jotun Coatings (Zhangjiagang) Co. LtdNO.39 Nanhai Road Jiangsu Yangtze River International Chemical Industry Park,Jiangsu Province 215634 China Tel: +86 512 58937988Fax: +86 512 58937986中远佐敦船舶涂料（青岛）有限公司中国山东省青岛市高新区春阳路800号总机电话： +86-532-68689888总机传真： +86-532-66726750Jotun COSCO Marine Coatings (Qingdao) Co. Ltd.No. 800, Chunyang Road, High-tech Zone, Qingdao, P. R. China Tel: +86-532-68689888Fax: +86-532-66726750产品名称Barrier 80 WF Comp A :水性环氧富锌底漆 组份A产品描述:油漆。
危害水生环境一急性危险 - 类别 1危害水生环境一长期危险 - 类别 1信号词:警告.危险性说明:H226 - 易燃液体和蒸气。
H410 - 对水生生物毒性极大并具有长期持续影响。
象形图:防范说明预防措施:P210 - 远离热源、热表面、火花、明火及其他点火源。
禁止吸烟。
P273 - 避免释放到环境中。
事故响应:P391 - 收集溢出物。
安全储存:P403 + P235 - 存放在通风良好的地方。
Interzinc 52环氧富锌底漆说明书
一种双组份、环氧富锌底漆，符合SSPC Paint 20中的成分和性能要求。
产品说明这是一种高性能底漆，作为防腐涂料系统的一部分，可为各种恶劣腐蚀性环境提供最佳保护作用，包括：海上结构物、石化厂、造纸厂、桥梁和发电厂。
Interzinc 52可用于原有金属结构的维修保养，也能使新结构获得极佳的防腐蚀能力。
设计用途蓝色, 灰色, 绿色哑光59％ ± 2%干膜厚50-75微米 (2-3密耳) 相当于 湿膜厚85-127微米 (3.4-5.1密耳)在75微米干膜厚度和所述体积固体份的情况下，7.87 平方米/公升在 3 密耳干膜厚度和所述体积固体份的情况下，315 平方英尺/美制加仑允许适当的损耗系数无气喷涂, 空气喷涂, 刷涂涂装数据 INTERZINC 52颜色光泽体积固体份典型厚度理论涂布率实际涂布率施工方法干燥时间温度表干硬干最小最大¹ 参见国际油漆公司工业防护漆部门的《定义与略缩语》对于低温固化，可提供其它固化剂。
详细情况，请见<产品特性>一节。
使用聚硅氧烷面漆时，最长复涂间隔时间将缩短。
关于详细情况，请向国际油漆工业涂料公司咨询。
推荐面漆重涂间隔5°C (41°F) 2 小时10 小时8 小时 无限制¹15°C (59°F) 90 分钟 6 小时 4 小时 无限制¹25°C (77°F) 75 分钟 4 小时 3 小时 无限制¹40°C (104°F)45 分钟2 小时2 小时无限制¹A组份 29°C (84°F); B组份 30°C (86°F); 混合后 29°C (84°F)2.52 千克/升 (21.0 磅/加仑)法规符合性数据闪点（典型）产品重量挥发性有机化合物关于更多详细资料，请见关于“产品特性”的章节2.80 磅/加仑 (336 克/升)美国环境保护局第24号方法152 克/公斤欧共体溶剂排放指令含量1999年第13号委员会指令360 克/升中国国家标准 GB 23985第1 页，共 4页发行日期：2020/12/17Protective Coatings所有待涂表面应清洁、干燥且无污染物。
环氧富锌底漆技术说明
H06-4环氧富锌防锈底漆（双组份）产品说明:由环氧树脂、特种防锈颜料、增稠剂、溶剂等组成，采用聚酰胺树脂作为固化剂。
分甲、乙双组份包装。
具有阴极保护作用，防锈性能优异、附着力好、耐油、耐水性好。
设计用途:适用于修造船、煤气罐、油罐、桥梁、铁塔、化工大气腐蚀严重等各类钢结构做防锈底漆，也可用作镀锌件的防锈漆。
技术指标：物理参数：颜色灰色光泽无光理论涂布率 380g/㎡，6.58㎡/L（以80um干膜计，不含损耗）比重约2.30干燥时间23±2℃：表干＜30min，实干＜24h闪点甲组份24℃，乙组份27℃贮存期 12个月施工说明：混合配比甲组份（漆料）：乙组份（固化剂）=32.5：3.5熟化时间23±2℃：0.5-1h适用期 23±2℃：8h施工方法高压无气喷涂、有气喷涂、手工刷涂、辊涂稀释剂环氧涂料稀释剂最大稀释量 工具清洗环氧涂料稀释剂漆膜厚度湿膜：160um ，干膜：80um涂装间隔 表面处理需经抛丸或喷砂等方法处理，要求达到瑞典除锈标准Sa2.5级，或手工除锈达到St3级。
施工条件 1、钢板表面温度通常不能超过52℃（125°F），底材温度需高于露点以上3℃，相对湿度须小于85%；2、施工底材温度低于5℃时，环氧与固化剂停止反应，不能进行施工。
前道配套涂料：无后道配套涂料：环氧树脂涂料、环氧沥青涂料、氯化橡胶涂料、丙烯酸树脂涂料、醇酸树脂涂料、酚醛树脂涂料、聚氨酯涂料、氯磺化聚乙烯涂料、高氯化聚乙烯涂料等。
包装规格：甲组份20升容器装32.5公斤，乙组分5升容器装3.5公斤。
注意事项：1、因固含量高，所以在调配时建议使用机械搅拌，把甲组份搅拌均匀后，再加入乙组分搅拌均匀；2、在高温季节施工时，易发生干喷，为防止干喷现象产生，须加入稀释剂调整至不干喷为止；3、富锌底漆表面易形成锌盐，在涂装后道涂料之前，必须彻底清除表面的锌盐，否则将影响漆膜的层间附着力。
环氧富锌底漆安全持说明书概要
环氧富锌底漆安全技术说明书修订日期：2015年**月06日SDS 编号：CH-01 产品名称：环氧富锌底漆版本：01版第一部分化学品及企业标识化学品中文名称：环氧富锌底漆其它中文名称：环氧富锌漆、环氧含锌底漆、富锌车间底漆化学品英文名称：Epoxy zinc-rich primer生产企业名称：**********地址：*************邮编：************电子邮件地址：*******************传真号码：**************企业联系电话：*****************化学事故应急咨询电话：*********************产品推荐及限制用途：适用于船底、压载水仓、码头钢桩、矿井钢铁支架、自来水管道，以及工矿企业冷却水管道的外壁防腐蚀涂装用。
第二部分危险性概述紧急情况概述：易燃。
对皮肤和眼睛有刺激性；食入会中毒；对水生生物有害。
GHS危险性类别：该产品属于易燃液体- 3；急性毒性-经口·3。
标签要素：象形图：警示词：危险！危险信息：易燃液体和蒸气；吞咽会中毒。
防范说明预防措施：避免食入和吸入，避免眼睛和皮肤接触。
远离火种、热源。
搬运时要轻装轻卸，防止包装及容器损坏。
使用不产生火花的工具作业。
操作人员穿戴防护用品。
工作场所禁止吸烟、进食和饮水。
工作完毕后彻底清洗身体接触部位。
淋浴更衣。
事故响应：皮肤接触：脱去沾污的衣物，用肥皂、水或认可的皮肤清洗剂进行清洗。
眼睛接触：提起眼睑，用大量流动清水或生理盐水冲洗10-15分钟。
如有不适感，就医。
吸入：迅速脱离现场至空气新鲜处。
保持呼吸道通畅。
如呼吸困难，给输氧。
如呼吸、心跳停止，立即进行心肺复苏术。
就医。
食入：用水漱口。
给饮牛奶或蛋清。
就医。
若泄漏着火，用雾状水、泡沫、二氧化碳、砂土扑救。
安全储存：储存于阴凉、通风的库房。
库温不易超过30℃。
保持容器密封。
应与氧化剂、强酸、强碱分开存放。
采用防爆型照明、通风设施。
ALESCO SD Zinc 100环氧富锌底漆 说明书
Dry : 15-40 microns/coat Wet : 31-73 microns/coat
干膜: 15-40μm/道
湿膜: 31-73μm/道
Theoretical: 0.167 kg/ m2/40 microns
理论值 : 0.167 千克/平方米 40μm
Practical: Various depending on surface conditions, environment, applications, etc.
STORAGE 储存 Shelf temperature 储存温度 Shelf life 储存期限 Flash point 闪点
A zinc rich primer based on epoxy resin polyamide hardener and zinc powder.
由环氧树脂、聚酰胺固化剂、锌粉组成的环氧富锌底漆。
6
Airless spray, air spray, brush and roller 无气喷涂、空气喷涂、刷涂及辊涂
Airless spray 无空气喷涂
Nozzle tip
喷嘴尺寸
Fluid pressure 出口压力
Recommended 推荐
0.019-0.021 100-150kg/cm2
Thinning
稀释比率
0-20% by volume（体积比）
SD Zinc Thinner 环氧富锌稀释剂 5℃-40℃
Temperature (℃) Dry to touch (mins) Dry hard （mins） Min. interval (hrs) Max. interval (days)
Thinner 稀释剂 Application temperature 施工温度 Drying time & Overcoating interval 干燥时间&涂装间隔
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
H06-4环氧富锌防锈底漆（双组份）
产品说明:由环氧树脂、特种防锈颜料、增稠剂、溶剂等组成，采用聚酰胺树脂作为固化剂。
分甲、乙双组份包装。
具有阴极保护作用，防锈性能优异、附着力好、
耐油、耐水性好。
设计用途:适用于修造船、煤气罐、油罐、桥梁、铁塔、化工大气腐蚀严重等各类钢结构做防锈底漆，也可用作镀锌件的防锈漆。
技术指标：
物理参数：颜色灰色
光泽无光
理论涂布率 380g/㎡，㎡/L（以80um干膜计，不含损耗）
比重约
干燥时间23±2℃：表干＜30min，实干＜24h
闪点甲组份24℃，乙组份27℃
贮存期 12个月
施工说明：混合配比甲组份（漆料）：乙组份（固化剂）=：
熟化时间23±2℃：
适用期 23±2℃：8h
施工方法高压无气喷涂、有气喷涂、手工刷涂、辊涂
稀释剂环氧涂料稀释剂
最大稀释量 工具清洗
环氧
涂料稀释剂
漆膜厚度
湿膜：160um ，干膜：80um
涂装间隔 表面处理
需经抛丸或喷砂等方法处理，要求达到瑞典除锈标准级，或手工除锈达到St3级。
施工条件 1、钢板表面温度通常不能超过52℃（125°F），底材温度需高于露点以上3℃，相对湿度须小于85%；
2、施工底材温度低于5℃时，环氧与固化剂停止反应，不能
进行施工。
前道配套涂料：无
后道配套涂料：环氧树脂涂料、环氧沥青涂料、氯化橡胶涂料、丙烯酸树脂
涂料、醇酸树脂涂料、酚醛树脂涂料、聚氨酯涂料、氯磺化聚乙烯涂料、高氯化聚乙烯涂料等。
包装规格：甲组份20升容器装公斤，乙组分5升容器装公斤。
注意事项：1、因固含量高，所以在调配时建议使用机械搅拌，把甲组份搅拌均匀后，再
加入乙组分搅拌均匀；
2、在高温季节施工时，易发生干喷，为防止干喷现象产生，须加入稀释剂调整至不干喷为止；
3、富锌底漆表面易形成锌盐，在涂装后道涂料之前，必须彻底清除表面的锌盐，否则将影响漆膜的层间附着力。
4、完成环氧富锌底漆涂装的钢结构不宜长时间露天存放，环氧涂料长时间暴晒极易粉化，长时间接触雨水会造成底漆锈蚀、污染；如有室外（露天）存放要求，建议完成后道涂料涂装，并做好防护措施。
5、在涂装后道涂料前，应清理前道涂料上的油污、灰尘等，以保证后道涂料的附着力。
安 全：·请注意包装上的安全事项。
此外，还应遵守有关国家或当地政府规定的安全
法规。
·避免长期吸入溶剂蒸气或漆雾，皮肤、眼睛不得接触本品，在狭窄或空气不流通处施工，必须提供强力通风，施工时应配带防护用具。
附注：1、上述的干湿膜厚度都是指高压无气喷涂时的指标；
2、本说明有关数据是在实验室取得，实际产品可能与之略有不同。
