红外传感器的CO2气体检测

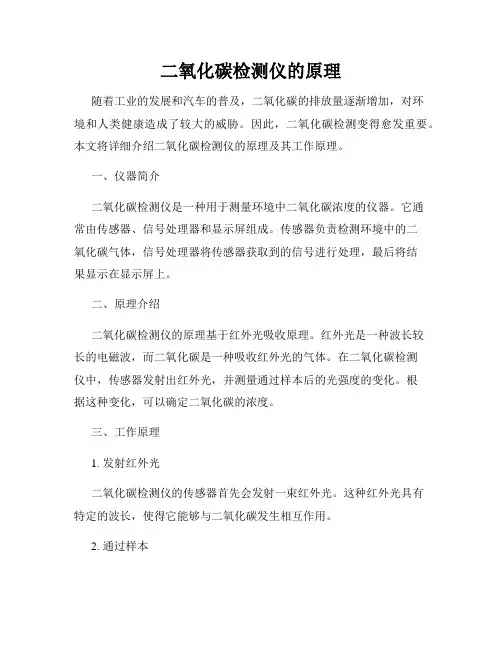

二氧化碳检测仪的原理
二氧化碳检测仪的原理随着工业的发展和汽车的普及，二氧化碳的排放量逐渐增加，对环境和人类健康造成了较大的威胁。
因此，二氧化碳检测变得愈发重要。
本文将详细介绍二氧化碳检测仪的原理及其工作原理。
一、仪器简介二氧化碳检测仪是一种用于测量环境中二氧化碳浓度的仪器。
它通常由传感器、信号处理器和显示屏组成。
传感器负责检测环境中的二氧化碳气体，信号处理器将传感器获取到的信号进行处理，最后将结果显示在显示屏上。
二、原理介绍二氧化碳检测仪的原理基于红外光吸收原理。
红外光是一种波长较长的电磁波，而二氧化碳是一种吸收红外光的气体。
在二氧化碳检测仪中，传感器发射出红外光，并测量通过样本后的光强度的变化。
根据这种变化，可以确定二氧化碳的浓度。
三、工作原理1. 发射红外光二氧化碳检测仪的传感器首先会发射一束红外光。
这种红外光具有特定的波长，使得它能够与二氧化碳发生相互作用。
2. 通过样本发射的红外光穿过待测样本，与其中的二氧化碳分子相互作用。
二氧化碳分子会吸收红外光的一部分能量，导致穿过样本后的光强度发生变化。
3. 接收光信号传感器接收样本后的光信号，并将其转化为电信号。
4. 信号处理接收到的电信号会被传输到信号处理器，该处理器使用算法和校准方法，将电信号转化为二氧化碳浓度的数值。
5. 显示结果处理后的结果会显示在仪器的显示屏上，以便用户了解环境中二氧化碳的浓度情况。
四、使用范围和意义二氧化碳检测仪广泛应用于各种场景。
例如，在工业生产中，利用二氧化碳检测仪可以监测生产环境中的二氧化碳浓度，以确保工人的健康和安全。
在室内空气质量监测中，二氧化碳检测仪能够提供室内空气的二氧化碳含量信息，帮助人们了解和改善室内空气质量。
此外，二氧化碳检测仪也可以用于公共交通工具、地下停车场和矿井等封闭空间的二氧化碳监测。
对于个人用户而言，使用二氧化碳检测仪可以使我们更加关注和了解我们所处环境的二氧化碳浓度状况，有助于健康呼吸和提高生活质量。
总结：二氧化碳检测仪是通过红外光吸收原理来测量环境中二氧化碳浓度的一种仪器。
红外二氧化碳传感器
高分辨率红外二氧化碳CO2气体传感器二氧化碳气体传感器描述：红外二氧化碳传感器利用NDIR技术检测CO2气体浓度。
传感器内部有一个红外光源，一个双元件红外探测器，一个独特的光波导让气体扩散进去，ARM7内核微处理器，输出电压与电源极性无关。
传感器可以设置为线性电压输出，全量程0.4V-2.0V参考供电电源负极，或者设置为催化燃烧格式输出，通常零点是中间电压，相对于检测管脚在满量程点的电压是100mV。
此外，通过串口连接可以读取输出值和访问内部配置。
通信连接点3系的Prime2是焊盘，5系的Prime2是管脚。
内部的集成电路可以实现的功能如驱动光器件，提取检测信号，把信号强度转化为浓度，进行温度补偿和量化输出值等。
在催化燃烧配置时，Prime2可以在满足电源供电要求的条件下，不改变电路并完全替代催化燃烧传感器。
当Prime 2用于恒流催化燃烧电路时，外围元件需要满足电源要求。
二氧化碳气体传感器特性：★原装进口传感器,且体积全球最小；★可检测空气中上百种可燃及有毒有害气体的浓度和泄露；★采用先进微处理技术, 响应速度快, 测量精度高, 稳定性好；★具有良好的搞干扰性能, 使用寿命长达8年;★电压和串口同时输出特点, 方便客户调试使用,★传感器出厂精准标定,使用现场无须标定, 关键参数自动识别；★全量程范围温度数字自动跟踪补偿, 保证测量准确性；★更换时无须标定；★全最简化的外围电路, 生产简单, 操作方便;软件自动校准,★在可直接输出0.4-2V, 0-1.6V, 0-4V, 0-5V等电压信号和TTL电平信号;★安全型电路设计, 可带电热拔插操作;★PPM, %VOL, mg/m3三个单位显示；★防高浓度气体冲击的自动保护功能；外观描述所有尺寸以mm为单位（±0.1mm，除非标注）。
Rx和Tx 3系的为焊盘输出格式Prime1可以配置为催化燃烧格式输出或线性电压输出。
两种格式都不受电源极性影响，如下所示：线性电压设置:温度补偿在标定气体浓度水平的零点和量程点都有温度补偿。
co2传感器工作原理
co2传感器工作原理CO2传感器是一种用于检测环境中二氧化碳浓度的重要设备。
它的工作原理是基于化学反应和电信号转换的原理。
CO2传感器通常由两部分组成：传感器和信号处理器。
传感器是用于检测CO2浓度的主要部分，而信号处理器则负责将传感器输出的电信号转换为可读取的数据。
传感器的工作原理是通过化学反应来测量CO2浓度。
常见的CO2传感器使用的是非分散式红外（NDIR）技术。
该技术利用红外光通过气体时的特性来测量CO2浓度。
在传感器中，一个红外光源会发射出特定波长的红外光，经过气体后，光会被传感器接收并测量被吸收的光的强度。
CO2浓度越高，被吸收的光就越多，从而使传感器输出的电信号发生变化。
传感器输出的电信号会经过信号处理器进行转换和处理。
信号处理器会将传感器输出的电信号转换为可读取的CO2浓度数据。
这些数据可以通过显示屏、计算机或其他设备进行显示和记录，以便用户能够及时了解环境中的CO2浓度。
CO2传感器在许多领域中都有广泛的应用。
在室内空气质量监测中，CO2传感器可以帮助人们监测和控制室内CO2浓度，从而提供更舒适和健康的室内环境。
在工业生产过程中，CO2传感器可以用于检测和控制CO2浓度，确保生产环境的安全和稳定。
此外，CO2传感器还可以应用于温室监测、汽车尾气检测等领域。
CO2传感器是一种基于化学反应和电信号转换的设备，用于测量环境中的CO2浓度。
它的工作原理是通过红外光的吸收来测量CO2浓度，并将测量结果转换为可读取的数据。
CO2传感器在室内空气质量监测、工业生产和其他领域中有着广泛的应用。
它的出现和应用使我们能够更好地了解和掌控CO2浓度，为人们提供更健康和安全的环境。
红外二氧化碳传感器模块的参数及应用
红外二氧化碳传感器模块的参数及应用概述红外二氧化碳传感器模块是一种用于测量空气中二氧化碳浓度的设备，该模块对于室内空气质量监测、工业流程控制以及温室气体浓度检测等领域具有广泛的应用。
本文将介绍红外二氧化碳传感器模块的参数和应用。
参数1. 灵敏度红外二氧化碳传感器模块的灵敏度是指传感器输出信号对二氧化碳浓度变化的响应程度。
灵敏度通常以mV/ppm表示，其中ppm是指空气中二氧化碳的浓度单位。
灵敏度越高，传感器对于测量环境中低浓度二氧化碳的能力越强。
2. 响应时间响应时间是指空气中二氧化碳浓度变化时传感器输出信号变化的时间。
它通常是秒级到分钟级的时间范围。
响应时间越短，传感器对测量环境中瞬时浓度变化的能力越强。
3. 工作温度范围工作温度范围是指传感器在特定温度下正常工作的范围。
对于大多数红外二氧化碳传感器模块来说，其工作温度范围在0°C到50°C之间。
需要注意的是，过低或过高的温度可能会影响传感器的灵敏度和稳定性。
4. 输出信号范围红外二氧化碳传感器模块的输出信号范围通常以mV或V为单位。
需要注意的是，传感器输出信号和二氧化碳浓度之间的关系通常不是线性的，因此在实际应用中需要进行校准。
应用1. 室内空气质量监测在室内空气质量监测中，红外二氧化碳传感器模块可以用于测量空气中二氧化碳的浓度，以判断室内空气的质量。
当二氧化碳浓度过高时，可能会导致头痛、嗜睡、无法集中注意力等不适症状，因此通过监测二氧化碳浓度可以及时采取措施，改善室内空气质量。
2. 工业流程控制在工业流程控制中，红外二氧化碳传感器模块可用于测量生产过程中的二氧化碳浓度，以保证产品质量和生产效率。
例如，在酿酒过程中，需要控制发酵罐中的二氧化碳浓度，以保证酒的口感和品质。
3. 温室气体浓度检测在温室气体浓度检测中，红外二氧化碳传感器模块可以用来监测温室中的二氧化碳浓度。
温室中的二氧化碳浓度对于植物生长和二氧化碳排放量等方面具有重要意义。
二氧化碳检测仪的工作原理
二氧化碳检测仪的工作原理在现代生活中，空气质量越来越受到人们的关注。
尤其是在封闭的室内环境中，二氧化碳的浓度会不断积累，对人们的身体健康造成威胁。
为了保障人们的健康和生产环境的安全，设计出了二氧化碳检测仪。
那么二氧化碳检测仪是如何工作的呢？本文将会介绍二氧化碳检测仪的工作原理。
一、二氧化碳传感器二氧化碳检测仪的核心组件是二氧化碳传感器。
二氧化碳传感器的作用是检测环境中二氧化碳的浓度，其原理是通过电化学或光学的方式测量二氧化碳的成分。
典型的二氧化碳传感器采用了非分散红外（NDIR）的光学技术。
其工作原理是把一束红外激光投射到一个空气样品中，通过光线的反射，测量样品中的二氧化碳浓度。
通过控制传感器的波长和强度，可以在一定范围内精确地测量气体的成分。
二、传感器的测量精度二氧化碳检测仪的传感器具有测量精度的特点。
在其工作中，当室内的二氧化碳浓度超过设定的阈值时，仪器会自动发出音频或者光学信号，以提醒人们及时采取措施。
传感器的测量精度取决于许多因素，例如传感器类型、使用环境和气体浓度等。
对于普通生活环境中的二氧化碳检测仪，其测量精度通常在1-3%之间。
三、应用场景二氧化碳检测仪在现代生产和日常生活中有着广泛的应用场景。
特别是在大型公共场所，如酒店、医院和学校等场所，二氧化碳检测仪的作用更加显著。
下面是二氧化碳检测仪的应用场景：1.空气质量检测二氧化碳检测仪可以检测空气中的二氧化碳浓度，并对其进行分析，以确定是否需要调节通风系统或空调系统，以达到更好的空气质量。
2.室内环境监测在工业生产过程中，有些岗位需要在高浓度的二氧化碳环境下工作。
例如，在一些制药厂、化工厂和采矿场所中，工人需要在密闭的空间里工作。
二氧化碳检测仪可以用来监测和管理这些工作环境。
3.生命科学实验在生命科学研究中，二氧化碳是许多细胞培养和动物实验（如CO2麻醉）中必不可少的一种气体。
二氧化碳检测仪可以监测实验室中二氧化碳的浓度，确保实验结果的准确性和可重复性。
ndir吸收法测定co2原理
NDIR（非分散式红外线）吸收法测定CO2的原理是基于CO2在特定波长的红外光下具有吸收特性的原理。
具体来说，当红外光通过含有CO2的气体时，CO2分子会吸收特定波长的红外光能量，导致光强的减弱。
通过测量通过气体样品前后的红外光强度，可以计算出气体中CO2的浓度。
吸收的强度与气体中CO2的浓度成正比关系，因此可以通过测量吸收强度来计算CO2的浓度。
在NDIR吸收法中，红外光源通常会产生一束特定波长的红外光，然后通过光学系统引导到气体样品中。
当红外光通过气体样品时，CO2分子会吸收光能，导致光强的减弱。
随后，光电传感器将检测到的光强转换成电信号，并传送给电子电路进行处理。
电子电路会根据光电传感器检测到的光强变化来计算CO2的浓度，并输出相应的电压或数字信号。
由于NDIR吸收法具有高精度、高灵敏度和低交叉干扰等特点，它被广泛应用于环境监测、气体分析、工业控制等领域。
二氧化碳浓度检测原理
二氧化碳浓度检测原理
二氧化碳（CO2）是一种在大气中广泛存在的气体，其浓度的变化在很大程度上影响着环境和人类健康。
CO2浓度检测是一种常见的环境监测方法，也被广泛应用于工业、医疗、室内空气质量检测等领域。
CO2浓度检测的原理基于气体传感器的工作原理，主要有两种类型的传感器：红外线吸收传感器和电化学传感器。
其中，红外线吸收传感器是一种常用的CO2传感器，其原理是利用CO2分子吸收特定波长的红外线，从而测量CO2浓度。
具体来说，红外线吸收传感器包含一个红外线源和一个红外线检测器，中间夹着一段CO2气体样品。
红外线源产生一定频率的红外线，该波长刚好被CO2分子吸收。
当CO2气体样品中的CO2浓度发生变化时，吸收红外线的量也会发生变化，红外线检测器就能够测量出CO2浓度的变化。
另一种常用的CO2传感器是电化学传感器，其原理是利用CO2分子在电极表面发生化学反应，产生电流信号，从而测量CO2浓度。
相比于红外线吸收传感器，电化学传感器的成本更低，但精度可能会受到其他气体的干扰。
总的来说，CO2浓度检测技术有着广泛的应用前景和重要意义，不仅可以帮助我们了解环境中CO2浓度的变化，还可以为相关领域的实验和研究提供准确的数据支持。
- 1 -。
红外线CO2气体分析仪法测定植物光合速率与呼吸速率
实验07 红外线CO2气体分析仪法测定植物光合速率与呼吸速率红外线CO2气体分析仪（IRGA）工作原理：许多由异原子组成的气体分子对红外线都有特异的吸收带。
CO2的红外吸收带有四处，其吸收峰分别在2.69μm、2.77μm、4.26μm 和14.99μm处，其中只有4.26μm的吸收带不与H2O的吸收带重叠，红外仪内设置仅让4.26μm红外光通过的滤光片，当该波长的红外光经过含有CO2的气体时，能量就因CO2的吸收而降低，降低的多少与CO2的浓度有关，并服从朗伯—比尔定律。
分别供给红外仪含与不含CO2的气体，红外仪的检测器便可通过检测红外光能量的变化而输出反映CO2浓度的电讯号。
Ⅰ.密闭系统斜率法一、原理把IRGA与光合作用同化室连接成密闭的气路系统。
将植物材料密封在透明的同化室内，给以适当的光照，同化室内CO2浓度将因植物光合而下降，用IRGA配以适当的记录仪可绘出同化室内CO2浓度随光合时间下降的曲线。
在同化室不漏气、光强度稳定、室内空气不断得到搅动的情况下，该曲线将是一条平滑曲线，在曲线的任一点作切线，即可根据切线的斜率，密闭系统的容积和同化室面积求出在该点的CO2浓度下的光合速率。
二、材料、仪器设备及试剂（一）材料：植物叶片（二）仪器设备：1. 密闭气路光合测定装置：将QGD －07型红外线CO2气体分析仪、XWT－264型自动记录仪、MXQ型气体取样器（图4）、光合作用同化室、温度转换器（测温探头可放在同化室内，输出信号接记录仪）或半导体点温计、橡皮管（内径6～7mm）、塑料气球，按图6所示连接成套，放在一辆医用小推车上。
2. 量子辐射照度计；3. 叶面积仪；4. 铁架台（带试管夹）；5. 0～50℃温度计（用以校正叶室温度）；6. 剪刀；7. 带盖搪瓷盘；8. 纱布。
（三）试剂：1. 无水氯化钙（无水硫酸钙）；2. 烧碱石棉（10目）或碱石灰。
三、实验步骤（一）光合速率的测定1. 安装仪器（1）将安装好的密闭气路光合测定装置安放在靠待测植株1～2m处，接通红外仪、录仪、取样器、温度转换器的供电电源。
co2传感器分类
co2传感器分类CO2传感器分类引言：二氧化碳（CO2）传感器是一种用于检测和测量环境中CO2浓度的设备。
它在许多领域中被广泛使用，包括室内空气质量监测、工业过程控制、温室气体排放控制等。
本文将介绍CO2传感器的分类及其特点。
一、基于测量原理的分类1. 光学CO2传感器光学CO2传感器是利用吸收和发射红外辐射的原理来测量CO2浓度的。
它们通常包括一个发射器和一个接收器，通过测量被样品中的CO2吸收的红外辐射来计算CO2的浓度。
这种传感器具有高精度和长期稳定性的特点，适用于室内空气质量监测和工业过程控制等领域。
2. 化学CO2传感器化学CO2传感器基于CO2与化学物质（如碱性溶液）发生反应产生离子的原理来测量CO2浓度。
这种传感器通常包括一个浸泡在化学物质中的电极和一个参比电极，通过测量电极之间的电势差来计算CO2的浓度。
化学CO2传感器具有响应速度快和成本低的特点，适用于一些简单的应用场景。
3. 容量CO2传感器容量CO2传感器是利用CO2与一种电容材料之间的电容变化来测量CO2浓度的。
这种传感器通常包括一个电容材料和一个电极，通过测量电容材料的电容变化来计算CO2的浓度。
容量CO2传感器具有高精度和较低功耗的特点，适用于一些对能耗要求较高的场景。
二、基于应用领域的分类1. 室内空气质量监测CO2传感器室内空气质量监测CO2传感器是用于监测室内CO2浓度的设备。
它们通常安装在办公室、学校、医院等场所，用于评估室内空气的质量，并提供相应的控制措施。
这种传感器需要具备高精度和长期稳定性，以确保室内空气的质量。
2. 工业过程控制CO2传感器工业过程控制CO2传感器是用于监测和控制工业过程中CO2浓度的设备。
它们通常安装在石化、钢铁、化工等工业场景中，用于确保生产过程中的CO2排放符合环保要求。
这种传感器需要具备高精度和快速响应的特点，以满足工业过程的要求。
3. 温室气体排放控制CO2传感器温室气体排放控制CO2传感器是用于监测和控制温室气体排放中CO2浓度的设备。
二氧化碳传感器原理
二氧化碳传感器原理
二氧化碳传感器是一种用于测量环境中二氧化碳浓度的仪器。
其工作原理基于二氧化碳分子与特定化学物质之间的作用。
以下是二氧化碳传感器的工作原理：
1. 光学原理：一种常见的二氧化碳传感器工作原理是基于红外线吸收光谱技术。
二氧化碳分子对特定波长的红外线具有吸收能力，当红外线通过气体中的二氧化碳时，被吸收的光强度与二氧化碳浓度成正比。
传感器中的光源发射红外线，经过样品室后，由检测单元测量被吸收的光强度，从而计算出二氧化碳的浓度。
2. 电化学原理：另一种二氧化碳传感器常用的工作原理是基于电化学的方法。
这种传感器通常由两个电极构成：一个工作电极和一个参比电极。
工作电极表面涂有特定的电催化材料，它可以催化二氧化碳分子的电化学反应。
当二氧化碳分子与工作电极表面相互作用时，产生的电流与二氧化碳浓度成正比。
这个电流信号通过传感器电路进行放大和处理，最终转化为二氧化碳浓度值。
3. 谱学原理：谱学是一种通过观察分子在不同能级之间跃迁产生的辐射或吸收光谱，来判断物质成分和浓度的方法。
在二氧化碳传感器中，可以利用谱学原理来测量气体中二氧化碳的浓度。
例如，使用一种称为拉曼散射的技术，通过激光束照射气体样品，观察散射光的频移和强度来确定二氧化碳的浓度。
无论采用哪种原理，二氧化碳传感器都可以通过将测量信号与
已知二氧化碳浓度进行比较，并校准传感器以提供准确的浓度读数。
这种测量方法广泛应用于室内空气质量监测、工业过程控制和环境污染监测等领域。
相关资料非色散式(NDIR)红外传感器检测CO2
相关资料非色散式（NDIR）红外传感器检测CO2 相关资料: 非色散式(NDIR)红外传感器检测CO 2
该检测器工作原理基于Beer-Lambert 定律，如图1: - b c, T = log (P / P) = e 0
式中: T –透光率 P P 0
P –入射光能量; 0
P –透射光能量
, –被测物吸收常数;
b –被测物厚度; b
c –被测物浓度
图1
[7] 图2 所示为一个红外光吸收式检测器，它可以同时检测CO,CO和烷烃类可
燃性气体。
该检2
测器包括一个非分光式红外发生器，红外光线被导入一个封闭的金属腔内，腔
内充有被测气体，特定波长的红外光将被气体吸收后，专门测定该特定波长的红外检测管将吸收后的能量测出，用以表示被测气体浓度。
,1 ,2 图2 ,3
光的吸收特性(波长)与被测气体的分子结构密切相关，即每种气体都有它自己的特征吸收峰。
大多数的光吸收式检测器采用红外光或激光光源，以减少杂散光的干扰。
该检测器分辨率和测量精度较高，理论上使用寿命比电化学传感器要长得多，价格比较贵。
基于NDIR原理的红外光吸收式检测器的便携式二氧化碳测试仪已被国家标准列入推荐方法之一。
类似产品: GXH–3010/3011AE 现场红外线CO/CO检测仪 2。
MH-Z19红外二氧化碳传感器
表3 管脚说明 Vin 电压输入 GND Vout (3.3V 电源输出，输出电流 小于 10mA) PWM HD （校零，低电平 7 秒以上有效） UART（RXD） UART（TXD） 0～3.3 V 数据输入 0～3.3 V 数据输出
SR (工厂预留) AOT（工厂预留）
图 2： 管脚定义图
应用电路
命令列表 0x86 0x87 0x88 表5
读气体浓度值 校准传感器 零点 （ZERO） 校准传感器 跨度点 （SPAN）
读气体浓度值
发送命令 Byte0 起始字节 0xFF 传感器返回值 传感器返回（例） Byte0 起始字节 0xFF Byte1 命令 0x86 Byte2 浓度值高位 0x02 Byte3 浓度值低位 0x60 Byte4 0x47 Byte5 0x00 Byte6 0x00 Byte7 0x00 Byte8 校验值 0xD1 Byte1 传感器编号 0x01 Byte2 命令 0x86 Byte3 0x00 Byte4 0x00 Byte5 0x00 Byte6 0x00 Byte7 0x0二氧化碳气体传感器
产品描述 MH-Z19 二氧化碳气体传感器（以下简称传感器）是 一个通用型、小型传感器，利用非色散红外（NDIR）原理 对空气中存在的CO2 进行探测，具有很好的选择性，无氧 气依赖性，寿命长。内置温度补偿；同时具有数字输出与 波形输出，方便使用。该传感器是将成熟的红外吸收气体 检测技术与精密光路设计、精良电路设计紧密结合而制作 出的高性能传感器。 传感器特点 高灵敏度、高分辨率、低功耗 提供UART、PWM波形等多种输出方式 温度补偿，卓越的线性输出 优异的稳定性 使用寿命长 抗水汽干扰、不中毒 主要应用 可广泛应用于暖通制冷与室内空气质量监控。 技术指标 产品型号 检测气体 工作电压 平均电流 接口电平 测量范围 输出信号 预热时间 响应时间 工作温度 工作湿度 外形尺寸 重 寿 量 命 表1 MH-Z19 二氧化碳 3.6～5.5 V DC ＜ 18 mA 3.3 V 0～0.5% Vol 范围内可选 （详见表 2） UART PWM 3 min T90 ＜ 60 s 0～50 ℃ 0～95% RH （无凝结） 33 mm×20 mm×9 mm（L×W×H） 21 g ＞ 5年
二氧化碳传感器的测量方法
基于非发散性红外线气体检测原理的测量方法主要有3种：单光束单波长测量、双光束双波长测量和单光束双波长测量。
单光束单波长测量，顾名思义，这种co2传感器测量仪器只能提供单一波长的光线。
在上述3种测量方法中它的性能最差，其稳定性极易受到诸如灯泡老化、灰尘污染及光线发射特性变化等因素的影响。
目前在市场上销售的许多种单束单波，长测量仪器的稳定性都不很理想此外，温度的变化也会影响其稳定性。
但这种仪器的优点是构造简单机械性能可靠且价格低廉。
双光束双波长测量，这种可燃气体检测仪器备有2个光渡通道，1个探测器及2个滤光镜，与前一种仪器比较，其精度和稳定性都有所提高，但相应的它的价格也较高。
此外为提高其工作温度范围，2个探测器必须完全匹配。
在实际应用中，2个光波通道受到的灰尘污染程度同样也会给这类测量仪器带来因非对称污染而精度失准的问题。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解图尔克、奥托尼克斯、科瑞、山武、倍加福、邦纳、亚德客、施克等各类传感器的选型，报价，采购，参数，图片，批发信息，请关注艾驰商城/。
二氧化碳检测仪原理
二氧化碳检测仪原理
二氧化碳检测仪（CO2检测仪）是一种用于测量空气中二氧
化碳浓度的仪器。
其工作原理基于化学和物理属性的变化。
在CO2检测仪中，常用的工作原理之一是非分散红外（NDIR）光谱法。
该方法利用二氧化碳对特定波长的红外光的吸收特性。
首先，通过光源产生特定波长的红外光，然后使其通过一个空气样品室。
样品室内的空气中含有二氧化碳气体，在红外光的作用下，二氧化碳分子会吸收红外光。
接下来，使用检测器测量红外光的强度，被吸收的红外光的强度与二氧化碳浓度正相关。
最后，通过对测量值进行处理和校准，可以得到准确的二氧化碳浓度值。
除了NDIR光谱法，其他工作原理也被用于CO2检测仪。
例如，化学传感器或气体敏感电阻器（GSR）可以检测二氧化碳浓度。
这些传感器基于二氧化碳与特定的化学材料或金属氧化物之间的反应。
当二氧化碳与这些材料接触时，会引起电阻率或电位的变化，进而测量二氧化碳浓度。
总的来说，二氧化碳检测仪的工作原理是基于测量CO2与特
定物质的化学或物理性质之间的相互作用。
这些原理通过检测器转化为电信号，并经过处理和校准，最终提供准确的二氧化碳浓度数据。
co2传感器分类
co2传感器分类CO2传感器是一种用于检测环境中二氧化碳浓度的设备。
二氧化碳是一种常见的温室气体，其浓度的升高与全球气候变化密切相关。
因此，二氧化碳浓度的监测对于环境保护和人类健康至关重要。
CO2传感器可以根据不同的原理和应用场景进行分类。
以下将介绍几种常见的CO2传感器分类。
一、基于红外吸收原理的CO2传感器基于红外吸收原理的CO2传感器利用二氧化碳对红外光的吸收特性进行测量。
它们通常由一个红外光源和一个红外探测器组成。
当红外光通过被测气体时，被测气体中的二氧化碳会吸收部分红外光，而其他气体则不会。
通过测量吸收的光强变化，可以确定二氧化碳的浓度。
基于红外吸收原理的CO2传感器具有灵敏度高、稳定性好、响应速度快等优点。
它们广泛应用于室内空气质量监测、温室控制、汽车尾气检测等领域。
二、基于化学反应原理的CO2传感器基于化学反应原理的CO2传感器利用二氧化碳与特定化学物质之间的反应来测量二氧化碳浓度。
这些传感器通常包含一个化学反应器和一个检测电路。
当被测气体中的二氧化碳进入化学反应器时，它会与化学物质发生反应，产生电信号。
通过测量产生的电信号，可以确定二氧化碳的浓度。
基于化学反应原理的CO2传感器具有灵敏度高、成本低等优点。
它们常用于室内空气质量监测、工业过程控制等领域。
三、便携式CO2传感器便携式CO2传感器是一种可以携带和移动的CO2监测设备。
它们通常具有小巧轻便的外观和简单易用的操作界面。
便携式CO2传感器可以用于室内空气质量检测、户外环境监测等场景。
便携式CO2传感器可以实时监测二氧化碳浓度，并显示浓度数值。
一些便携式CO2传感器还可以记录浓度数据，并通过蓝牙或USB接口传输到计算机或手机等设备上进行分析和存储。
四、嵌入式CO2传感器嵌入式CO2传感器是一种可以集成到其他设备中的CO2监测模块。
它们通常具有小尺寸和低功耗的特点，适用于嵌入式系统和物联网应用。
嵌入式CO2传感器可以与其他传感器或控制器集成，实现对环境中二氧化碳浓度的监测和控制。
基于红外传感器的co2浓度检测读出电路设计
基于红外传感器的co2浓度检测读出电路设计CO2是一种常见的气体，它在大气中的浓度对于人类的生存和健康有着重要的影响。
因此，CO2浓度的检测对于环境保护和人类健康至关重要。
本文将介绍一种基于红外传感器的CO2浓度检测读出电路设计。
一、红外传感器的工作原理红外传感器是一种能够检测红外线辐射的传感器。
它的工作原理是利用红外线辐射的特性，将红外线辐射转换成电信号输出。
在CO2浓度检测中，红外传感器可以检测CO2分子所吸收的红外线辐射，从而测量CO2浓度。
二、CO2浓度检测读出电路设计1.电路原理图本电路采用了红外传感器和运放电路，将传感器输出的电信号放大后，经过滤波和放大处理，最终输出CO2浓度的电压信号。
2.电路元件红外传感器：本电路采用的是NDIR（非分散式红外）传感器，它可以检测CO2分子所吸收的红外线辐射。
运放：本电路采用的是LM358运放，它可以将传感器输出的微弱电信号放大。
滤波电容：本电路采用的是10uF电容，用于滤波和稳定电压信号。
电阻：本电路采用的是1kΩ电阻，用于限流和分压。
3.电路工作原理当红外传感器检测到CO2分子所吸收的红外线辐射时，会输出微弱的电信号。
这个信号经过运放放大后，经过滤波和放大处理，最终输出CO2浓度的电压信号。
这个电压信号可以通过示波器或者数字电压表进行读取。
4.电路优化为了提高电路的精度和稳定性，可以采用以下优化措施：（1）采用高精度的运放和滤波电容，以提高电路的放大和滤波效果。
（2）采用高精度的电阻，以提高电路的分压精度。
（3）在电路中加入温度补偿电路，以提高电路的稳定性和精度。
三、总结本文介绍了一种基于红外传感器的CO2浓度检测读出电路设计。
这个电路可以检测CO2浓度，并将检测结果输出为电压信号。
通过优化电路元件和加入温度补偿电路，可以提高电路的精度和稳定性。
这个电路可以应用于环境保护、空气质量监测等领域。
检测二氧化碳的方法
检测二氧化碳的方法
以下是一些常用的二氧化碳检测方法：
1. 传感器法：使用二氧化碳传感器测量空气中的二氧化碳浓度。
传感器通常基于红外线吸收原理，二氧化碳吸收红外线的特定波长，通过测量吸收的程度可以确定浓度。
2. 气相色谱法：利用气相色谱仪对样品中的二氧化碳进行分离和定量。
样品经过气相色谱柱后，根据不同成分在柱上的保持时间来确定二氧化碳的浓度。
3. 气体体积法：通过比较空气中二氧化碳浓度前后容器体积的变化来测量二氧化碳含量。
这种方法通常使用气体收集器和容器，通过测量容器中气体的体积变化来计算二氧化碳浓度。
4. 化学法：使用化学试剂与二氧化碳反应生成可观察的颜色变化或沉淀。
这种方法通常用于水样中的二氧化碳检测，如用二氧化碳试剂来测量水中的碳酸盐含量。
这些方法在不同场景下有各自的应用，选择合适的方法取决于测试需求、样品类型和设备可用性等因素。
二氧化碳传感器工作原理
二氧化碳传感器工作原理一、引言二氧化碳传感器是一种用于检测环境中二氧化碳浓度的电子设备。
它广泛应用于室内空气质量监测、工业生产过程控制、温室气体排放监测等领域。
本文将详细介绍二氧化碳传感器的工作原理。
二、二氧化碳的物理特性在介绍传感器的工作原理之前，我们需要先了解一下二氧化碳的物理特性。
二氧化碳是一种无色、无味、不易燃烧的气体，分子式为CO2。
它比空气密度大约1.5倍，在常温下为固体或液体形态，但在标准大气压下，它是一种常见的气态物质。
三、传感器分类根据其原理和应用场景，目前市场上常见的二氧化碳传感器可以分为以下几类：1. 红外线吸收型传感器：利用红外线吸收特性来检测CO2浓度。
2. 电化学型传感器：利用CO2与电极反应来检测CO2浓度。
3. 光学型传感器：利用光学吸收特性来检测CO2浓度。
四、红外线吸收型传感器的工作原理红外线吸收型传感器是目前应用最为广泛的二氧化碳传感器之一。
它的工作原理基于二氧化碳对红外线的吸收特性。
当红外线穿过含有CO2的空气时，部分光谱被吸收，其余光谱则透过空气到达探测器。
探测器测量透过的光谱强度，并将其与未经CO2吸收的参考光谱进行比较，从而计算出环境中CO2的浓度。
五、红外线吸收型传感器主要组成部分红外线吸收型传感器主要由以下几个组成部分构成：1. 光源：发射红外线光谱。
2. 透镜：将发射出来的光聚焦到样品室内。
3. 样品室：包含待检测空气样品，样品室内有一对反射镜反射光线。
4. 检测器：检测通过样品室后剩余的光强度。
六、电化学型传感器的工作原理电化学型传感器是另一种常见的二氧化碳传感器。
它的工作原理基于CO2与电极表面的反应。
当CO2接触到电极表面时，会发生化学反应，导致电极上的电势发生变化。
通过测量这种变化，可以计算出环境中CO2的浓度。
七、电化学型传感器主要组成部分电化学型传感器主要由以下几个组成部分构成：1. 电极：通常包括工作电极、参比电极和计数器电极。
2. 电解质：用于维持电解质在两个电极之间流动。
二氧化碳传感器如何进行检测
二氧化碳传感器如何进行检测
维萨拉二氧化碳传感器主要是丈量大气环境中二氧化碳成分的仪表，对每个范畴都有很重要的影响，跟着现代社会的不断进步，二氧化碳的含量也逐步变多，二氧化碳含量成分过高会对我们的身体有影响，并且还会对我们赖以生存的环境发作要挟。
就现在大气污染的严峻让丈量气体浓度的技能和仪器再不断开展。
在这其间包含陶瓷类、化学类的传感器以及其他类型的电化学传感器、温湿度记录仪，二氧化碳变送器等。
传统的传感器只能适用于应用范畴，需要常常校准并且只能在定的环境中作业。
CO2传感器的作业原理是采用了单束双波长非发散性红外线洲量办法，它有种袖珍电子调谐搅扰仪。
这种滤光铣可以加保了它所透过的光波波长的稳定性，由于滤光镜厦探刹器不匹配而发作的问题及传统的旋转式滤光镜所发作的磨损。
可是像CO2这样的不行燃气体的丈量困难，罗卓尼克二氧化碳传感器难以做到并且使用寿命也很短。
其他的丈量办法一般状况下不只仅对一种气体组成度灵敏，其精度很低且飘逸量较大，与化学二氧化碳传感器比较，光学丈量仪器有许多长处，但因价格过高而下降了它的市场竞争力。
跟着现在产品集成化程度一步步的进步，其生产成本也正在慢慢下降。
CO2对红外线(波长为4.26m)为灵敏。
分析仪将气体吸入一个丈量室，丈量室的一端装置光源另一端装置滤光镜（滤光镜的作用是只容许某一特定波长的光线经过）和探测器（探测器丈量经过丈量室的光通量）。
探测器所接收到的光通量取决于环境中被丈量气体的浓度。
基于非发散性红外线气体检测原理的丈量办法主要有3种：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
红外传感器的CO2气体检测设计
摘要
改革开放以来，中国的经济迅猛发展。
人们的生活发生了翻天覆地的变化，物质需求的满足使人们把目光投向了精神的需求。
人们的生活水平得到了迅速提高，工业生产规模也迅速扩大，但同时导致了二氧化碳的排放成倍增长，如温室效应，土地荒漠化程度加速等，严重影响并破坏着人类的生存环境。
设计二氧化碳检测电路用来快速检测二氧化碳的含量，从而控制空气中二氧化碳的含量，改善大气质量。
通过红外吸收型二氧化碳气体传感器，并设计检测电路来进行二氧化碳的含量。
关键字：生活，温室效应，二氧化碳，传感器
目录
摘要 (1)
绪论 (1)
1.检测电路工作原理 (2)
1.1红外吸收型二氧化碳气体传感器的工作原理 (1)
1.2检测电路的设计原理 (16)
1.2检测电路的设计 (16)
2.检测处理程序流程框图 (3)
3.结束语 (7)
绪论
随着人类社会的进步和科学技术的发展，人们的生活水平得到了迅速提高，工业生产规模也迅速扩大，但同时导致了二氧化碳的排放成倍增长，如温室效应，土地荒漠化程度加速等，严重影响并破坏着人类的生存环境。
另外，二氧化碳是作物光合作用的主要原料，其含量合适与否直接影响作物的生长。
近年来，随着人们环保意识的增强，科技进步的进步，如何快速检测二氧化碳的含量，削减二氧化碳的排放，已成为各级政府和广大有识之士特别关注的问题，因此研究并设计二氧化碳检测电路具有十分重要的意义。
目前检测二氧化碳的方法主要有化学法、电化学法、气相色谱法、容量滴定法等，这些方法普遍存在着价格贵，普适性差等问题，且测量精度还较低。
而传感器法具有安全可靠、快速直读、可连续监测等优点。
目前各种检测用的二氧化碳传感器主要有固体电解式式、钛酸钡复合氧化物电容式、电导变化型厚膜式等，这些传感器存在对气体的选择性差、易出现误报、需要频繁校准、使用寿命较短等不足。
而红外吸收型二氧化碳传感器具有测量范围宽、灵敏度高、响应时间快、选择性好、抗干扰能力强等特点。
为此本设计采用红外吸收型二氧化碳传感器，整个电路设计力求简单易用，快速直读，价格低廉。
1 检测电路的工作原理
1.1 红外吸收型二氧化碳气体传感器的工作原理
红外吸收型二氧化碳气体传感器是基于气体的吸收光谱随物质的不同而存在差异的原理制成的。
不同气体分子化学结构不同，对不同波长的红外辐射的吸收程度就不同，因此，不同波长的红外辐射依次照射到样品物质时，某些波长的辐射能被样品物质选择吸收而变弱，产生红外吸收光谱，故当知道某种物质的红外吸收光谱时，便能从中获得该物质在红外区的吸收峰。
同一种物质不同浓度时，在同一吸收峰位置有不同的吸收强度，吸收强度与浓度成正比关系。
因此通过检测气体对光的波长和强度的影响，便可以确定气体的浓度。
根据比尔朗伯定律，输出光强度、输入光强度和气体浓度之间的关系为：
式中为摩尔分子吸收系数；C 为待测气体浓度；L 为光和气体的作用长度（传感长
度）。
对上式进行变换得：
通过检测相关数据就可以得知气体的浓度。
图1 二氧化碳传感器探头结构
红外二氧化碳传感器探头结构如图1所示。
是由红外光源、测量气室、可调干涉滤光镜、光探测器、光调制电路、放大系统等组成。
红外光源采用镍铬丝，其通电加热后
可发出3～10μm的红外线，其中包含了4.26μm处CO2气体的强吸收峰。
在气室中，二氧化碳吸收光源发出特定波长的光，经探测器检测则可显示出二氧化碳对红外线的吸收情况。
干涉滤光镜是可调的，调节他可改变其通过的光波波段，从而改变探测器探测到信号的强弱。
红外探测器为薄膜电容，吸收了红外能量后，气体温度升高，导致室内压力增大，电容两极间的距离就要改变，电容值随之改变。
CO2气体的浓度愈大，电容值改变也就愈大。
1.2 检测电路的设计原理
图2
检测电路原理框图
检测电路设计的原理框图如图2所示。
检测电路由红外二氧化碳传感器、数字滤波电路、放大电路、稳流电路、单片机系统、温度补偿等组成。
设计的基本原理是红外二氧化碳传感器将检测到的二氧化碳气体浓度转换成相应的电信号，输出的电信号分别经过滤波、放大处理，输入到单片机系统，并经温度和气压补偿等处理后，由单片机系统输出送显示装置显示其测量值。
1.3 检测电路的设计
图3 二氧化碳检测电路图
按照上述设计原理，设计的二氧化碳检测电路如图3所示。
工作原理是首先由红外传感器将探测到二氧化碳气体的浓度并转换成电信号，滤波电路提取电信号并输出到放大电路，经过单片机系统处理后输出，再由74AC138送入显示电路，以实现对二氧化碳气体浓度的检测。
电路中由R1、R2、R3、R4、C1、C2和运放组成滤波电路〔2〕，在电路中既引入了负反馈，又引入了正反馈。
当信号频率趋于零时，由于C1的电抗趋于无穷大，因而正反馈很弱；当信号频率趋于无穷大时，C2的电抗趋于零。
这样就保证了当信号频率在趋于零和无穷大之间的任何一个值，滤波电路都可以正常提取相应的电信号。
滤波电路之后的放大电路，其作用是将滤波电路输出的信号放大到一定的程度，以便驱动负载。
R6和C4串联构成校正网络用来对电路进行相位补偿。
单片机系统主要由MC14433和8031构成，MC14433是一种双积分A/D转换芯片，与8031单片机如图方式连接。
MC14433的转换结果Q-Q接8031的P1.0-P1.3，选通输出脉冲DS1-DS4接8031的P1.4-P1.7。
转换结果标志EOC，一方面接至更新转换控制信号输入线DU，另一方面接至8031的中断输入线INT1，表明单片机既可采用中断方式读入A/D转换的结果，也可以采用查询方式。
最后的结果送入74AC138并驱动数码管显示具体数值[3][4]。
2 检测处理程序流程框图
检测处理程序流程框图如图4所示。
采用MCS系列汇编语言〔5〕编程，由于有硬件设计的保证，使得整个系统既可以工作在循环查询的方式，也可工作在中断管理的方式。
图4 检测处理程序流程图
3 结束语
实践证明本检测电路操作简单，数值显示，体积小便于携带，非常直观，连续快速检测，可随时检测室内、外各种场合二氧化碳气体的含量。
并且本电路设计简捷，价格低廉，普适性强，克服了需要频繁校准、使用寿命较短、价格贵等不足。
总体来说，本检测电路应用前景广泛。
