供热管道敷设方式
供热管网敷设方式的对比分析
供热管网敷设方式的对比分析摘要：供热管网是集中供热系统中工程量最大、投资最多、施工任务最重、综合影响因素最多的一个环节，选择合理的敷设方式对管网设计及节能具有重要意义。
该文对管网的不同敷设方式进行对比分析，并计算不同方式敷设方式的管道热损失。
关键词：供热管网敷设方式管道热损失1 管网的主要敷设方式集中供热系统供热管网敷设形式分为地上敷设和地下敷设两种。
其中以地下敷设为主，主要方式有直埋敷设和地沟敷设，地上敷设主要为架空敷设。
直埋敷设是指将热力管道直接敷设于土壤中，是目前供热系统中应用最多的一种敷设方式，工程中直埋敷设的管道一般选用聚氨酯预制直埋保温管。
地沟敷设是将热力管道敷设在围护结构内，利用围护结构来承受外界的荷载，并防止水腐蚀热力管道的保温材料。
架空敷设是在地面上，利用支架或支墩来敷设热力管线的一种方式。
2 不同敷设方式需要注意的问题分析2.1 直埋敷设直埋敷设管道选择热力管线路由力求短直，尽量靠近热负荷相对集中的位置，管道要尽量利用自然补偿，通过合理选择固定支架的位置来减少固定支架的推力，从而减少管网的危险点及初投资。
直埋敷设的管道为了减少摩擦力，管道周围需要进行填沙，填沙量不小于200?mm。
2.2 地沟敷设尽量避免其他管道与热力管道同沟敷设，如特殊情况下热力管道与其他管道同沟敷设时，要做好其他管道的保温。
通行地沟应设置通风，使地沟内温度不超过40?℃，并按照规范要求设置事故人孔。
当采用地沟型预制保温管道时，地沟内支架处管道的保温需要做特殊处理，做好地沟的防水工作。
3 不同敷设方式优缺点对比分析不同敷设方式优缺点对比分析表见表1，通过对比表中各种敷设方式的优缺点，可以看出直埋敷设无论从施工工程量，还是管网的建设投资都是最优选择方案。
4 直埋敷设与地沟敷设管道热损失计算热源在输送过程中，很大一部分热量损耗在于管道的散热损失，因此在选择管网的敷设方式时，管道的热损失是重要的参考因素。
目前城市集中供热系统中以直埋敷设和地沟敷设为主要方式，因此本文以直埋和地沟敷设的管道为计算对象，分析两种敷设方式的管道热损失情况。
2.9.12.9室外供热管道的安装
供热管道补偿器的安装
Installation of heat supply pipeline compensator
供热管道补偿器的安装
管道补偿器又称为伸缩器或伸缩节、 膨胀节, 主要用于补偿管道因温度变化而 产生的热胀冷缩。如果温度变化时管道不能完全自由地膨胀或收缩，管道中将产生 热应力，这种应力可能导致管道的破裂, 影响正常生产的进行。
05 直埋管道的保温应符合设计要求，接口处保温在现场发泡时，接头处厚度应
与管道保温层厚度一致，接头处保护层必须与管道保护层成一体，符合防潮 防水要求。
室外供热管道的安装
06 系统试压及调试
(1)供热管道的水压试验压力应为工作压力的1.5倍，但不得小于0.6MPa。 检验方法是在试验压力下10min内压力降不大于0.05MPa，然后降至工作压 力下检查，不渗不漏。 (2)管道试压合格后，应进行冲洗，以水色不浑浊为合格。 (3)管道冲洗完毕后应通水、加热，进行试运行和调试。当不具备加热条件 时，应延期进行。 检验方法是测量各建筑物热力人口处供回水温度及压力。
05 球形补偿器是利用补偿器的活动球形部分角向转弯来补偿热伸长量的。由
外壳、球体、密封圈、压紧法兰和连接法兰等组成。
聚氨酯保温管道
保温管道直埋施工
室外供热管道的安装
Installation of outdoor heating pipeline
室外供热管道的安装
01 管材
(1)管径不大于40mm时．应使用焊接钢管。 (2)管径为50～200mm时．应使用焊接钢管或无缝钢管。 (3)管径大于200mm时，应使用螺旋焊接钢管。
补偿器有方形补偿器、波形和波纹管补偿器、套筒式补偿器、球形补偿器等。
供热管道补偿器的安装
浅谈热力管道敷设方式
浅谈热力管道敷设方式作者：张晓嵩来源：《城市建设理论研究》2013年第15期摘要：随着城市的发展，在不同的地质条件和使用环境下，不同的管道敷设方式有着不同的特点，每种敷设方式均有着其自身的优缺点，所以，设计单位会根据其使用的环境、性能、地理位置合理选择敷设方式。
本文通过这几年本人从事的热力管线翻修改造项目来举例说明在管线翻修改造过程中针对不同的敷设方式，会采取不同的施工方法，从而保证该改造工程的顺利实施，为热力管网安全、稳定、可靠的运行打下坚实的基础。
关键词：热力管线，敷设方式，地沟，直埋，架空中图分类号：TU995.3文献标识码： A 文章编号：一、供热管网敷设定义和方式室外供热管网是集中供热系统中投资份额较大，施工最繁重的部分。
合理的选择管道的敷设方式，对节省投资、保证热网安全可靠地运行和施工维修方面等，都有重要的意义。
供热管道敷设是指将供热管道及其附件按涉及条件组成整体并使之固定就位的工作。
供热管道的敷设形式可分为地上敷设和地下敷设，其中地下敷设又分为有沟敷设和无沟敷设。
二、各种敷设方式的优缺点1、地下敷设（1）直埋敷设：直埋敷设是将管道直接敷设在土壤里的敷设方式，在热力供水管网中，直埋敷设在国内已得到广泛应用。
热力管道在土壤腐蚀性小、地下水位低（低于管道保温层底部0.5米以上）、土壤具有良好渗透性以及不具有腐蚀性液体侵入的地区可采用直埋敷设。
直埋敷设要求管道保温结构具有低的导热系数、高的耐压强度和良好的防火性能。
直埋管道敷设方式有着自己的特点：供热管道直埋结构由供热管道、保温层和保护外壳三部分紧密的结合在一起，形成整体式的预制保温结构，也称为“管中管”，保温层多采用硬质聚氨酯泡沫塑料。
预制直埋保温管严密性好，管道不易腐蚀，使用寿命长。
其优点是利用地下的空间，使地面以上空间较为简洁，并不需支承措施；密度小、导热系数低、保温性能好、吸水性小、机械强度较高，直埋保温管不需要砌筑庞大的地沟而只需要开槽，因此大大减少了工程占地，减少了土方开挖量，减少了土建砌筑和混凝土量，直埋结构占地也较少，易于与其他地下交叉管线和设施相协调。
第八章 供热管线的布置与敷设
第八章 供热管线的布置与敷设
第二节 二、地下敷设 (一) 地沟敷设 3．不通行地沟 不通行地沟的横截面较 小，只需保证管道施工安装 的必要尺寸。 特点：不通行地沟的造 价较低，占地较小，是城镇 供热管道经常采用的地沟敷 设形式，其缺点是管道检修 时必须挖开地面。 供热管道的敷设方式
第八章 供热管线的布置与敷设
第八章 供热管线的布置与敷设
第二节 二、地下敷设 (一) 地沟敷设 1．通行地沟 是工作人员可以在地沟内 直立通行的地沟。 通行地沟通的高度不低于 1．8m，宽度不小于0．6m。 可采用单侧布管或双侧布管两 种方式。 通行地沟应设置自然通风 或机械通风，装置及照明设施。 主要优缺点：操作人员可 在地沟内进行管道的日常维修， 但其造价高。 供热管道的敷设方式
150mm厚的1～8mm粗的沙砾夯实，管 道四周填充砂砾，填砂高度约为100～ 200mm后，再回填原土并夯实。 为节约材料，也可采用四周回填无 杂物的净土的施工方式。
第八章 供热管线的布置与敷设
第三节 管道伸缩补偿器
补偿器——为了防止供热管道升温时，由于热伸长或温度 应力而引起管道变形或破坏，需要在管道上设置管道伸缩补偿 装置。 补偿器工作原理：以补偿管道的热伸长，从而减小管壁的 应力和作用在阀件或支架结构上的作用力。
架空敷设的优缺点：是一种经济的敷设方式，不受地下水位和土质
的影响，便于运行管理，易于发现和消除故障；但占地面积较多，管道的 热损失较大，影响城市美观。
第八章 供热管线的布置与敷设
第二节 供热管道的敷设方式 二、地下敷设 不影响市容和交通，是城镇集中供热管道广泛采用的敷设方式。 (一) 地沟敷设 地沟是地下敷设管道的围护构筑物。 地沟型式：分砌筑、装配和整体等。 砌筑地沟采用砖、石或大型砌体砌筑墙体，配合钢筋混凝土预制 盖板。 装配式地沟一般用钢筋混凝土预制构件现场装配，施工速度较快。 整体式地沟用钢筋混凝土现场灌筑而成，防水性能较好。 地沟分类：根据地沟人行通道的设置情况分为通行地沟、半通行 地 沟和不通行地沟。
供热管道安装施工方案
本项目为某城市供热管道安装工程，主要内容包括供热管道的铺设、安装、调试和验收。
供热管道采用无缝钢管，管道总长度约为506米，敷设方式为地沟式。
工程总工期为7天，计划开工日期为年月日。
二、施工准备1. 现场准备（1）施工现场应进行三通一平，施工场地应按拉坡方式平整，形成内高外低，防止雨水倒灌。
（2）设置预制场地，将工程所需预制构件集中预制，集中供应，便于掌握构件质量和便于操作。
（3）做好现场临时设施和办公场所的搭建，根据施工现场实际情况进行合理的施工平面布置。
2. 人员准备（1）组织专业施工队伍，确保施工人员具备相应的资质和技能。
（2）对施工人员进行安全教育和培训，提高安全意识。
3. 材料准备（1）管道：采用无缝钢管，管径从506米不等。
（2）保温材料：聚氨酯泡沫塑料预制直埋保温管。
（3）连接件：电熔焊套节、专用电控箱、夹紧装置、发泡机等。
三、施工方案1. 施工流程（1）管道铺设：根据设计图纸，确定管道走向，开挖沟槽，铺设管道。
（2）管道接口：根据管径大小，采用聚乙烯管材电热熔焊工艺（DN>400）及套袖工艺（DN<400）进行管道接口。
（3）管道保温：对管道进行聚氨酯泡沫塑料预制直埋保温管保温。
（4）水压试验：对管道进行水压试验，确保管道强度和密封性。
2. 施工方法（1）开挖沟槽：根据设计图纸，开挖沟槽，确保沟槽深度和宽度符合要求。
（2）管道安装：将管道铺设在沟槽内，进行固定，确保管道安装平整、牢固。
（3）管道接口：根据管径大小，采用相应的焊接工艺进行管道接口。
（4）管道保温：将聚氨酯泡沫塑料预制直埋保温管套在管道上，进行保温。
（5）水压试验：对管道进行水压试验，确保管道强度和密封性。
四、质量保证措施1. 严格按照设计图纸和施工规范进行施工。
2. 加强施工过程的质量控制，确保管道安装质量。
3. 对施工人员进行质量意识教育，提高施工人员质量意识。
4. 加强材料质量检验，确保材料质量符合要求。
一定要真正理解供热管道直埋敷设方式分为有补偿直埋敷设
一、在设计和施工中，一定要真正理解供热管道直埋敷设方式分为有补偿直埋敷设及无补偿直埋敷设两种方式，确实掌握两种方式各自的工作原理，特点及其应用场合，以便在设计上合理选用，施工上安全、可靠、经济。
1、首先要掌握概念：有补偿直埋敷设方式，是通过管线自然补偿和补偿器（如方形和波纹管补偿器）来解决管道热伸长量的，从而使热应力为最小；无补偿直埋敷设，简单地说就是管道在受热时没有任何补偿措施，而是靠管材本身强度来吸收热应力。
2 无补偿敷设方式的基本原理：在安装管道时，首先给管道加热到一定温度，然后将管道焊接固定，当管道恢复到安装温度时（温度降低），管道预先承受了一定的拉应力。
当管道通热工作时，随着温度的升高，管道应力为零，当继续升温时，管道的压应力增加，当温度升到工作温度时，管道的压应力（热应力）仍小于许用应力。
这样，管道可以不用补偿装置而正常工作了。
这种无补偿方式应用第四强度理论，施工时需要对管道预热，施工比较麻烦，但国内外已有大量工程实践，理论计算可靠，能确保安全。
另一种无补偿方式是近几年由中国北京煤气热力设计院提出的计算方法和应力分类采用安定性分析，应用第三强度理论。
这种方式充分发挥钢材塑性潜力，施工方便，无需预热。
3 两种敷设埋设深度考虑不同因素。
高密度聚乙烯外套管一是当确定采用有补偿直埋敷设方式时，埋设深度只考虑由于地面荷载的作用不会破坏管道的稳定便可，从经济、施工方便等方面考虑。
当采用有补偿直埋敷设方式时，尽量浅埋，一般覆土厚度大于0．6米即可，且与管径大小无关。
二是当采用无补偿直埋敷设方式时，埋设深度要考虑管道的稳定要求，稳定性当采用不预热的无补偿直埋敷设管道时，主要与覆土厚度有关，一般比有补偿埋得深，行，覆土厚度应与管径大小成正比。
4 设计中究竟采用无补偿敷设还是有补偿敷设方式，原则是直管道较长，中间分支较少，供热介质不超过100℃时，应优先选用无补偿敷设方式，否则，应考虑有补偿敷设方式。
城集中供热管道无补偿直埋敷设
城市集中供热管道无补偿直埋敷设摘要：城市供热管的管网出现故障，会对城市空气质量造成不利影响。
锅炉废弃物的排放作为城市污染的主要制造者，通过改造集中供热管网逐渐成为现阶段环保工作的重要内容。
在城市集中管道供热过程中，不仅能有效减低锅炉废弃物的排放量，而且也能提升城市空气质量。
基于此，将针对城市集中供热管道无补偿直埋敷设进行分析，希望通过分析，能够为相关人士提供参考依据。
关键词：城市；集中供热；无补偿；直埋敷设1城市集中供热概述近年来，在政府对基础设施建设投资力度加大及供热需求持续增长的双重影响下，城市集中供热行业发展迅速，全国的集中供热面积和用热量快速稳定增长。
随着节能减排淘汰落后产能政策在全国的实施，各级地方政府加快了拆除高耗能、高污染、低热效率的区域小锅炉的步伐，热电联产机组因具有节约燃料和减少环境污染的特点，成为我国主要的集中供热热源。
据中国产业调研网发布的《2016- 2022年中国城市供热行业现状调研分析与发展趋势预测报告》显示，我国集中供热覆盖率仍处于较低水平，目前，仅在北方各省的主要城镇建有集中供热系统，且平均覆盖率不到50% ；南方城镇和我国广大的农村地区则基本没有集中供暖设施。
而芬兰和丹麦等发达国家的城市集中供热覆盖率达90%，其全国平均水平也在60%以上。
未来城市化率的提高和旧城区的管网建设改造等均为集中供热市场创造了巨大而持续的需求，预计城市供热市场未来3〜5年将保持15%的复合增速。
我国集中供热的需求非常巨大，集中供热行业有非常广阔的发展前景。
另一方面，城市发展快速增长的供热面积加剧了居民用热的供需矛盾。
而我国的大型热电联产机组仍以燃煤为主要燃料（占比超过80%），其年耗煤量超过1.5亿吨。
受环境治理、燃料供应、电力输送等因素限制多建在远离城市的地方。
近年来，为了改善环境质量，兼顾提高居民生活水平，我国北方采暖区域大规模实施〃煤改气”、〃煤改电〃等工程，但天然气储量小，气源也得不到很好的保证，有时直接会影响到居民的正常用气用热，采用非煤供热成本偏高，这些因素严重制约着我国集中供热行业的良性发展。
给排水、采暖、消防、燃气管道的敷设
（一）管道敷设的方式1、室外管道的敷设室外管道一般的敷设方式有两种即架空敷设和埋地敷设，埋地敷设又分为直埋敷设和管沟敷设。
a）管道架空敷设将管道敷设于地面上的独立支架、桁架以及建筑物的墙壁上的方式就是架空敷设。
架空敷设适用于地下水位较高，地下土质差，年降雨量大，或地下管线较多以及采用地下敷设而需大量开挖土石方的地方。
架空敷设所用的支架按材料分为砖砌体、毛石砌体、钢筋混凝土预制或现场浇注、钢结构、木结构等类型。
按支架的高低可分为低支架、中支架和高支架三种敷设类型。
管道架空敷设的施工工序：按设计图纸放线定位-管道支架施工-按设计要求安装支架上的支座-吊装管道-管道与管件的连接-管道压力实验-气密性实验-实验合格后除表面锈迹、刷防锈漆、面漆、保温。
b）管道直埋敷设直埋敷设是将管道直接埋地的一种敷设方式，在室外管道工程中常用。
管道直埋施工程序是：测量-打桩-放线-挖管沟-垫层处理-下管前管道装配-防腐-下管-连接-管道压力实验-气密性实验-实验合格后对接口进行防腐处理-管沟回填。
c）管道管沟敷设管沟敷设是将管道敷设于地面下的混凝土或砖（石）砌筑而成的地沟内。
按人在地沟内通行情况可分为不通行地沟、半通行地沟和通行地沟三种形式。
管道管沟埋设施工程序是：除与管道直埋施工的相同点之外，管沟及管沟内的管道支架都是由土建施工完成的。
2、室内管道的敷设根据建筑物的用途和对美观的要求不同，室内管道敷设可分为明装和暗装两种形式。
管道沿墙、梁、柱及楼板暴露敷设称为明装。
明装具有施工、维修方便、造价低、但室内不美观等特点，适用于要求不高的民用及公共建筑、工业建筑等。
管道布置在管道竖井、吊顶、墙上的预留管槽内部隐藏设置称为暗装。
暗装具有室内美观、但造价高、维修不便等特点，适用于美观性要求高的星级宾馆、酒店等建筑。
无论是室内管道还室外管道，在施工的过程中还应注意管道的设计坡度要求。
3、常用管道图例国家为了规范画图，对于图纸图例的标注制定了相关的国家标准。
室外供热管道地下敷设技术
4.3.3室外供热管道地下敷设热力管道的敷设形式分为地下敷设和架空敷设两种。
地下敷设又可分为地沟敷设和直接埋地敷设两种形式。
热力管道的敷设方式,应根据气象、水文、地质、地形等条件和施工、运行、维修方便等因素确定。
居住区的热力管道宜采用地沟敷设和直埋敷设。
厂区或街区交通特别频繁以至管道架空有困难或影响美观时;或在蒸汽供热系统中,凝水是靠高度差自流回收时,适于采用地下敷设。
4.3.3.1地沟敷设地沟敷设适用于地上交通频繁,维修量不大的干管和支管,或者成排管道数量多的情况,根据管道数量、要求采用通行地沟和不通行地沟。
(1)通行地沟当管道数目较多(超过6根时),或管道在地沟内任一侧的排列高度(保温层计算在内)大于或等于1.5m时可设通行地沟。
通行地沟的截面尺寸大,检修通行方便。
在通行地沟内,按照人可以自由通行的要求,人行道净高不应低于1.8m,净宽度不应小于0.7m。
除了结构强度要求外,排水和通风也很重要。
沟底的纵向坡度一般与管道相同。
沟内设自然通风或机械通风设备。
沟内空气温度按工人检修条件的要求不应超出40-50℃。
沟内管道应有良好的保温性能。
安全方面还要求地沟内设照明设施,照明电压不高于36V。
在一定的距离上(最大100m),应设人孔,使运行人员出入方便。
在整体浇灌的钢筋混凝土通行地沟内每隔一定长度应有安装孔。
通行地沟土方量大、造价高，所以除了管道数目很多，用不通行地沟会使地沟宽度过大的情况外;只在有防空的需要,或与公路、铁路交叉,不允许在检修时开挖路面的地段,才采用通行地沟。
(2)半通行地沟当管道的种类和数量不多,且不能开挖路面进行管道维修时,可采用半通行地沟。
半通行地沟的断面尺寸依据工人能弯腰走路并进行一般的维修工作的要求而确定,其截面尺寸较通行地沟小,一般净高应大于1400mn,通道净宽为600-700mm,人仅能弯腰行走进行维修工作,里面的照明和通风设施可酌情设置,半通行地沟一般只考虑单侧敷设管道。
室外供热管道施工工艺
室外供热管道施工工艺11.3。
1 地沟敷设1.地沟敷设根据其用途重要性可分为:(1)通行地沟：通行地沟一般净高不小于1。
8m，净空通道宽不小于0.6m.通行地沟易于检查和维修，但本身造价很高，专门作为采暖用的地沟一般很少采用通行地沟。
（2）半通行地沟：净高不小于1。
4m,通道净空应不小于0.4m.这种地沟虽可进行检查，但工作条件较差。
（3）不通行地沟：一般用在进入到各建筑物的支线管道上，检修不方便，但造价低。
更多知识可关注微信公众号:AZPT9912。
敷设步骤（1)将钢管放到沟内，逐段码成直线进行对口焊接（敷设不通行地沟内，除安装阀类采用法兰连接外，其他接口均采用焊接），连接好的管道应找好坡度（以0.003坡向泄水阀）。
泄水阀安装在阀门井内。
（2）钢管找正,使管子与管沟壁之间的距离以及两管之间的距离能保证管子可以横向移动。
在同一管道两个固定支架间的中心线应成直线。
一旦管道焊接就位并调整好后，立即将各固定支架焊死。
管道与支架间不应有空隙,焊口不准放在支架上。
3.供热管道的热水、蒸气管，如无设计要求，应敷设在载热介质前进方向的右侧。
4。
地沟内的管道(包括保温层）安装位置，其净距可符合下列规定：（1）管道自保温层外壁到沟壁面100～150mm.（2）管道自保温层外壁到沟底面100～200mm.（3）管道自保温层外壁到沟顶。
（4）不通行地沟50～100mm。
（5）半通行地沟和通行地沟200~300mm.（6)焊接活动支架：不同管径的活动支架间距按表11.3。
1.4.（6）确定。
表11。
3。
1.4。
(6) 活动支架间距表5。
管道安装完毕,应分段进行水压试验,当设计无要求时，试验压力为工作压力的1.5倍，但不得小于0.6MPa，同时检查各接口有无渗漏水现象，在10min内压力降小于0。
05MPa，然后降至工作压力，做外观检查，以不渗不漏为合格。
6。
防腐保温:见室内采暖系统安装的有关章节.11。
3。
2 架空敷设1。
城市供热管网敷设方式
城市供热管网敷设方式供热管网的敷设方式有架空敷设和地下敷设两类。
1.架空敷设架空敷设是将供热管道设在地面上的独立支架或带绷梁的和架及建筑物的墙壁上。
架空敷设不受地下水位的影响,运行时维修检查方便。
同时,只有支承结构基础的土方工程,施工土方量小。
因此,它是一种比较经济的敷设方式。
其缺点是占地面积较大、管道热损失大、在某些场合不够美观。
架空敷设方式一般适用于地下水位较高,年降雨量较大,地质土为湿陷性黄土或腐蚀性土壤,或地下敷设时需进行大量土石方工程的地区。
在市区范围内,架空敷设多用于工厂区内部或对市容要求不同的地段。
在厂区内,架空管道应尽量利用建筑物的外墙或其他永久性的构筑物。
在地震活动区,应采用独立支架或地沟敷设方式比较可靠。
2.地下敷设在城市中,由于市容或其他地面的要求不能采用架空敷设时,或在厂区内架空敷设困难时,就需要采用地下敷设。
地下敷设分为有沟和元沟两种敷设方式。
有沟敷设又分为通行地沟、半通行地沟和不通行地沟三种。
(1)通行地沟在通行地沟中,要保证运行人员能经常对管道进行维护。
因此,地沟的净高不应低于1.8m,通道宽度不应小于0.7m,沟内应有照明设施;同时还要设置自然通风或机械通风,以保证沟内温度不超过400C。
由于通行地沟的造价比较高,一般不采用这种敷设方式。
但在重要干线、与公路、铁路交叉、不准断绝交通的繁华的路口、不允许开挖路面检修的地段、或管道数目较多时,才局部采用这种敷设方式。
(2)半通行地沟半通行地沟的断面尺寸是依据运行人员能弯腰走路,能进行一般的维修工作的要求定出的。
一般半通行地沟的净高为1. 4m,通道宽为0.5 -0.7m。
由于运行人员的工作条件太差,一般很少采用半通行地沟,只是在城市中穿越街道时适当地采用。
(3)不通行地沟不通行地沟是有沟敷设中广泛采用的一种敷设方式。
地沟断面尺寸只满足施工的需要就可以了。
(4)无沟敷设无沟敷设是将供热管道直接埋设在地下。
由于保温结构与土壤直接接触,它同时起保温和承重两个作用。
供热工程中架空管道敷设的设计及施工要点
供热工程中架空管道敷设的设计及施工要点摘要：目前，国内外市政供热管道的敷设方式主要有几种形式：①架空敷设；②地下直埋敷设；③综合管廊。
本文针对上述这3种敷设形式，逐一进行分析，并给出合理结论。
关键词：供热管道；管道敷设；设计施工引言冬季的雾霾问题已经成为我国城市发展的一个重大难题，尤其是我国北方城市开始供暖后，雾霾问题更是有增无减。
热电联产、长距离大管径传输和集中供热逐渐成为解决我国北方城市冬季供暖问题的方法。
我国北方地区多处于山地丘陵地貌，平原较少。
在长距离大管径供热工程中往往受到自然地理环境的影响，不得不面对山川、河流、高速公路和铁路等客观条件的限制。
在综合考虑施工环境、施工成本和环境评价的基础上，供热工程也逐渐开始选择遇水架桥，见山开路的方式进行设计施工。
在供热管线的敷设中以架空敷设为主，架空管线给设计和施工工作都带来了难度，随之对设计和施工水平也提出了更高的要求。
本文对架空供热管线的设计和施工要点进行探讨。
1供热管道安装施工的形式1.1架空敷设架空敷设方法不必在地面上进行挖掘和回填，可以根据架空高度的不同进行划分，采用低、中、高3种架空方式。
供热管道位于地上，可以随时对其进行检查和维修。
但是露天环境下易受到外部温度的影响，使管道内部热量流失，所以一定要加强架空管道的保温性能。
若管道的保温性较差，则将会增加后期的维护成本。
1.2地下直埋敷设地下直埋敷设是指将供热管道直接敷设于土壤中，土壤与管道的外保温层或外保护层直接接触。
此种方式目前最常用，只要地质状况良好，地下有管位，且与其他障碍物保持一定的防护距离时，均可采用此方式。
地下直埋敷设的市政供热管道通常采用成品的预制直埋保温管，其中，热水管道通常采用的是工作管、保温层和保护外壳三者紧密粘结的结构形式，保护外壳一般是硬质聚乙烯，保温层一般是聚氨酯；蒸汽管道通常采用的是工作管、保温层和保护外壳三者组成的结构形式，保温层与保护外壳之间留有空气层，保护外壳一般是钢管，保温层一般是岩棉、硅酸铝、离心玻璃棉、气凝胶等材料。
热力采暖管道工程中的直埋敷设施工方法介绍
热力采暖管道工程中的直埋敷设施工方法介绍一、直埋敷设法的优势和分类一般情况下，在对直埋供热管网进行敷设的时候，可以按照管道的长短来对其中的补偿敷设方式来进行确定，一般情况下可以分为有补偿敷设和无补偿敷设，这样的分类方式是根据管道的应力变化范围来进行分析的，对于实际的施工来说，要先在一定范围内保证工程的施工速度，降低整体的工程造价，就需要进行无补偿安装。
二、热力采暖管道工程的直埋敷设施工1.工前准备在采用直埋敷设方法进行施工时，需要根据工程的实际情况和相关地质资料，来设计科学合理的图纸，并且对图纸中涉及到具体尺寸的地方进行标注，注意图纸中的高程是否出现偏差或者矛盾的情况，在对施工图纸进行确定完成之后，就需要结合图纸，来对施工方案进行编制，在这样的过程中，需要设计人员到施工现场进行实际的考察，并且根据实际情况来对其中各个施工工序之间的关系进行确定，对于临时设施的安排和布置应该与永久设施一起考虑，以此来保证施工现场布局的完整性，提高施工的整体进度。
2.具体的施工阶段进行热力管道直埋敷设的施工工序较为复杂，其中也包括需要注意的地方，主要体现在以下几个方面：(1)沟槽开挖。
在对沟槽进行开挖的过程中，需要根据施工的实际方案来对沟槽的深度和宽度进行确定，并且根据施工现场的实际情况来对沟槽底部的最小开挖宽度进行确定;其次在对沟槽进行开挖之前，需要施工人员对所要开挖区域的土质情况进行勘察，以此来保证土基的整体稳定性和强度，在沟槽较大的情况下，可以采用机械开挖的方式来进行，但需要注意，当所开挖深度与要求深度相差20cm的时候，需要进行人工开挖;最后施工人员需要根据沟槽的实际大小和管道的实际情况，来确定需要回填的土量，并且把多余的土方直接放弃，以此来保证沟槽开挖的整体安全性。
(2)基础施工。
根据施工方案将土方开挖到所需要的高程之后，就需要对场地进行平整，并且对腰桩进行测量，为了提高基础的整体承载力，可以对其进行夯实处理，在土地承载力达到一定程度的时候，需要在场地上面铺设一层灰土垫层，并且由监理工程师进行检查，在检查完成之后铺设砂土层，以此来减少对管道的伤害。
例谈供热管道直埋敷设方式及缺点
例谈供热管道直埋敷设方式及缺点以前，在我国城市中供热管道主要是地沟敷设方法，但近年来，由于直埋铺设方式具有占地面积小。
铺设成本较低，施工量较小，维护费用少以及使用寿命较长等等优势，地沟敷设方式逐步被取消，而直埋式供热管道方式渐渐占据了重要的地位。
要想深刻理解城镇直埋供热管道强度的计算方法及其安装方式，必须先来了解供热管道的基本概念。
一、供热管道的基本概念供热管道是指主要用来向城市输送热水或蒸汽的管道。
在供热管道工作过程中，它是将炉子生产的热能，通过蒸汽、热水等热力媒介输送到室内用热设备里，以满足人们生产、生活的需要。
对于对供热管道的分类，按照管内流动的不同物质可分为蒸汽和热水管道两种；但按照工作压力的不同又可分为低压、中压和高压管道三种；按其铺设区域不同可分为室内和室外供热管道两种。
热水和蒸汽管道最突出的特点就是由于温度变化所引起的管道热涨和冷缩的不同。
安装时管道的温度为常温，初次运行时，由于温度不断地升高，管道将急剧地伸长，停止运行时，随着温度的下降，管道也逐渐向回收缩。
管道热胀冷缩时，将对其两端固定点产生很大的推力，使管道产生变形甚至导致支架破坏，因此，安装供热管道时应采取措施，消除由于温度变化而产生的推拉应力。
对于蒸汽管道而言，除热胀冷缩之外，还有另一特点：蒸汽在输送途中，由于散热等原因将产生凝结水。
蒸汽管道内的凝结水，对于系统的正常运行极为不利，它不仅使蒸汽的品质变坏，而且会阻碍蒸汽的正常流通，产生水击和噪声等。
因此，安装蒸汽管道时应采取措施，及时将产生的凝结水排出。
二、直埋敷设方式及缺点（1）有补偿敷设，需设置固定支座、补偿器，供热管道的轴向应力低，是比较成熟的敷设方式。
缺点是增加补偿器、检查室、固定支座的造价。
（2）无补偿冷安装，安装简单，当应力过大时可在管道局部设置少量补偿器和固定支座，施工期短。
缺点是轴向应力大，管道局部应力集中易产生疲劳破坏。
（3）预热安装，轴向应力水平较低，不设补偿器。
市政热力管道直埋敷设技术
市政热力管道直埋敷设技术市政热力管道是城市供热系统的重要组成部分，直埋敷设技术是市政热力管道敷设工程中常用的一种施工技术。
直埋敷设技术能够有效保护管道，减少对市容的影响，提高施工效率，因此在城市供热系统建设中得到了广泛应用。
本文将介绍市政热力管道直埋敷设技术的原理、工艺流程及其在城市供热建设中的应用。
一、市政热力管道直埋敷设技术原理市政热力管道直埋敷设技术是指将热力管道直接埋入地下，通过铺设保护层和温度控制层来保护管道，并采取一定的防腐措施，以确保管道在地下长期稳定运行。
该技术具有以下几个特点：1. 简化施工流程：相比于架空敷设和地埋敷设，直埋敷设技术更加简单方便，施工工艺相对较为简化，既可以减少人力物力的投入，又能够提高施工效率。
2. 保护管道安全：通过铺设保护层和温度控制层，可以有效地保护管道，减少外界环境对管道的影响，提高管道的使用寿命。
3. 减少对市容的影响：直埋敷设技术能够将管道埋入地下，减少对市容的影响，使城市道路更加整洁美观。
二、市政热力管道直埋敷设技术工艺流程市政热力管道直埋敷设技术的工艺流程一般包括以下几个步骤：1. 确定敷设线路：在进行直埋敷设前，首先需要确定管道的敷设线路，需要考虑地形地貌、地下管线、建筑物、交通状况等因素，制定合理的敷设方案。
2. 地面开挖：确定好敷设线路后，需要进行地面开挖作业，将管道敷设所需的地下通道开挖出来。
3. 管道铺设：在完成地面开挖后，进行管道的铺设工作，根据设计要求将管道铺设在地下通道中。
4. 管道保护层和温度控制层施工：管道铺设完成后，需要进行保护层和温度控制层的施工，保护层主要是起到防腐、防潮、支撑管道的作用，温度控制层则是用来控制管道的温度，保证管道在地下稳定运行。
5. 管道封闭和地面修复：在进行完保护层和温度控制层的施工后，需要对地下通道进行封闭，并对地面进行修复，恢复地面交通的正常通行。
市政热力管道直埋敷设技术是一种较为先进、简化、有效的管道敷设技术，在城市供热建设中具有重要的应用价值。
热力管道布置及敷设原则是什么
热力管道布置及敷设原则是什么
热力管道布置及敷设原则如下。
1）热力管道一般采用枝状布置。
对于任何情况下不允许停止供热的用户，可采用双管供热。
在一些小型工厂，热力管网也可采用辐射状布置，即从热源分别引出管线送往每个用户。
管线引出处设截断阀门。
2）热水、热力网宜采用闭式双管制。
3）蒸汽热力网是否设置凝结水管道，应根据用户凝结水质量、回水率、管道投资等因素进行技术经济比较确定。
当不设置凝结水管道时，应在用户内对凝结水及其热量充分利用。
4）地沟敷设管道，在分支处、阀门处及100~150m距离内无分支的直管段宜设置检查井或人孔。
5）蒸汽管道在最低点、垂直升高管段前的低点及直管段每隔100~150m距离内应设置疏水阀。
供热管网的敷设方式
供热管网的敷设方式供热管网的敷设方式分地上敷设和地下敷设两大类，地上敷设是将供热管道敷设在地面上独立的或桁架式的支架上，又称架空敷设。
地下敷设分为地沟敷设和直埋敷设，地沟敷设是将管道敷设在地下管沟内，直埋敷设是将管道直接埋设在土壤里。
一、地上敷设1.低支架敷设：在不妨碍交通，不影响厂区扩建的地段可采用低支架敷设。
低支架敷设大多沿工厂围墙或平行公路、铁路布置，管道保温结构底部距地面的净高不小于0.3米，以防雨、雪的侵蚀。
支架一般采用毛石砌筑或混凝土浇注，如图12-3所示。
2.中支架敷设：在人行频繁，非机动车辆通行的地方采用。
如图12-4所示，中支架敷设的管道保温结构底部距地面的净高为2.5～4.0米，支架一般采用钢筋混凝土浇（或）预制或钢结构。
3.高支架敷设在管道跨越公路或铁路时采用。
如图12-5所示，高支架敷设的管道保温结构底部距地面的净高为4.5～6.0米，支架通常采用钢结构或钢筋混凝土结构。
u地上敷设的管道不受地下水位和土质的影响，使用寿命长，管道坡度易于保证，所需的放水、排气设备少，可充分使用工作可靠、构造简单的方形补偿器，且土方量小，维护管理方便，但占地面积大，管道热损失大，不够美观。
二、地沟敷设将管道敷设在地沟内，使管道不受外力的作用和水的侵袭，保护管道的保温结构，并使管道能自由伸缩。
管道的地沟底板采用素混凝土或钢筋混凝土结构，沟壁采用砖砌结构或毛石砌筑，地沟盖板为钢筋混凝土结构。
供热管道的地沟按其功用和结构尺寸，分通行地沟、半通行地沟和不通行地沟。
1.通行地沟通行地沟是工作人员可自由通过，并能保证检修、更换管道等操作的地沟。
其土方工程量大，建设投资高，仅在特殊或必要场合采用。
通行地沟的净高不低于1.8m，人行通道净宽不小于0.6m，如图12-6所示。
2.半通行地沟半通行地沟是工作人员能弯腰行走，进行一般管道维修工作的地沟。
地沟净高不小于1.4m，人行通道净宽不小于0.5~0.7m，如图12-7所示。
室外供热管道的布置及敷设形式
第二章 室外供热管道安装
第二节 室外管道布置
（3）不通行地沟敷设
适用于经常不需要维修，且管线根数在两条之内的支线。两 管保温层外皮间距＞100mm，保温层外皮距沟底120mm，距 沟壁和沟盖下缘＞100mm。
（4）无地沟敷设
无地沟敷设是将普通管道直接埋在地下土层中。其热损耗大， 防水也难处理。过去，除了原油输送管道的蒸汽伴热管采用 此种敷设形式外，均不采用无地沟敷设。随着室外直埋保温 技术的发展，无地沟敷设应用越来越广泛。
树枝状的缺点：
当局部出现故障时， 其后的用户供热被停 止。
适用：对供热供应要 求不严的场合。
第二章 室外供热管道安装
第二节 室外管道布置
二、室外供热管道的敷设形式 分为地上（架空）和地下两种敷设形式。 （一）地上架空敷设 地上架空敷设是将管道安装在地上的独立支架或墙、柱的托 架上。 优点：不受地下水位的影响，施工时土方最小，便于维修。 缺点：占地面积大，热损耗大，保温层易损坏，影响美观。 按支架的高度不同可分为低、中、高支架三种敷设形式。 （1）低支架敷设 这种敷设形式是管底（保温层底皮）与地面保持0.5~1m的净 距1。9:28如:19下图所示。
第二节 室外管道布置
（二）地下敷设
在城市由于规划和美观的要求，不允许地上架空敷设时可采 取地下敷设。
地下敷设分为有地沟和无地沟两种，通常采用有地沟敷设。 有地沟敷设又分为通行、半通行和不通行地沟三种。
（1）通行地沟敷设 适用于厂区主要干线，管道根数多（一般超过6根）及城市主 要街道下。为了检修人员能在沟内自由行走，地沟的人行道 宽＞0.7m，高≥1.8m。 （2）半通行地沟敷设 适用于2~3根管道且不经常维修的干线。高度能使维修人员在 沟1内9:28弯:19腰行走，一般净高为1.4m，通道净宽为0.6~0.7m。
供暖管网的布置和敷设讲稿
热水供暖系统管路布置
立管的布置 立管可布置在房间窗间墙内或墙身转角处，对于
有两面外墙的房间，立管宜设置在温度低的外 墙转角处。楼梯间的立管尽量单独设置，以防 结冻后影响其它立管的正常供暖。 要求暗装时，立管可敷设在墙体内预留的沟槽中， 也可以敷设在管道竖井内。 立管应垂直地面安装，穿越楼板时应设套管加以 保护，以保证管道自由伸缩且不损坏建筑结构， 但套管内应用柔性材料堵塞。
蒸汽采暖管道的布置
蒸汽供暖系统管路布置的基本要求与热水供暖系 统相同，还要注意：
（1）水平敷设的供汽和凝水管道，必须有足够 的坡度并尽可能地使汽水同向流动。
（2）布置蒸汽供暖系统时，应尽量使系统作用 半径小，流量分配均匀。
（3）合理地设置疏水器。 （4）立管应从蒸汽干管的上方或侧上方接出。 （5）水平干式凝水干管通过过门地沟时，需将
凝水管内的空气与凝水分流，应在门上设空气 绕行管。
室外热力网管道的布置
枝状布置 环状布置 辐射状布置
供热管道敷设
地上架空敷设 1. 低支架敷设 2. 中支架敷设 3. 高支架敷设
供热管道敷设
地下敷设 1. 通行管沟敷设 2. 半通行管沟敷设 3. 不通行管沟敷设 4. 无管沟直埋敷设
热水供暖系统管路布置
支管的布置 支管与散热器的连接方式有三种：上进下出式、
下进上出式和下进下出式，散热器支管进水、 出水口可以布置在同侧，也可以在异侧。 连接散热器的支管应有坡度以利排气，当支管全 长小于500 mm时，坡度值为5mm；大于500mm 时，坡度值为10 mm，进水、回水支管均沿流 向顺坡，
供暖管网的布置和敷设
供暖系统的种类和形式应根据建筑 物的使用特点和要求来确定，一般 是在选定了系统的种类和形式，考 虑锅炉房的位置等因素后进行系统 的管网布置 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
供热管道敷设方式：

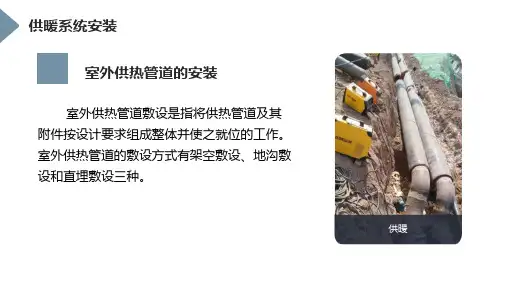

供热管道敷设是指将供热管道及其附件,按设计条件组成整体并使之固定就位的工作.
供热管道敷设方式可分为地上(架空)敷设和地下敷设。
敷设的方式的选择应考虑当地气象、水文地质、地形、交通、施工技术、维修方便、投资等方面的因素。
合理地选择供热管道的敷设方式，对节省投资、保证热网安全可靠地运行和施工维修方便等都有重要意义。
地上敷设又称架空敷设。
是指管道敷设在地面上的独立支架或建筑物的附墙支架上的敷设方式。
是一种较为经济的敷设方式。
它不受地下水位、土质和其他地下管线的影响，构造简单，易于发现和消除故障，维修管理方便；但占地面积较多，管道的热损失较大，影响城市美观。
地下敷设是指管道敷设在地面以下的敷设方式，不影响市容和交通，因而是城镇集中供热管道广泛采用的敷设方式。
可分为地沟敷设、直埋敷设、套管敷设和隧道敷设。
