给排水管道预留孔洞尺寸

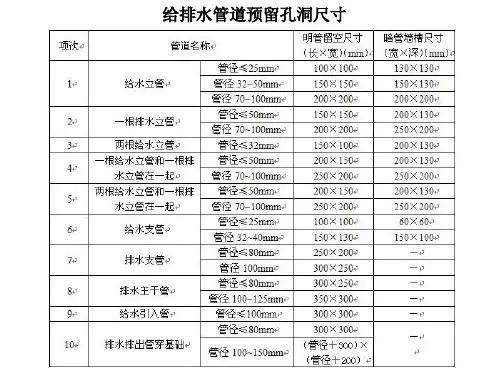

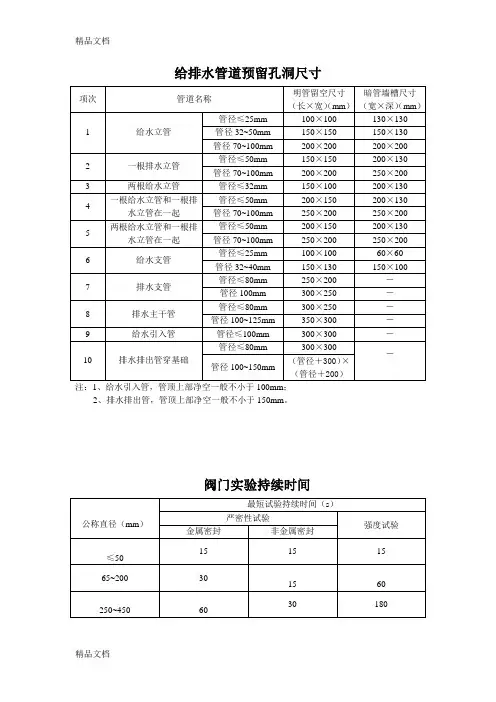

给排水管道预留孔洞尺寸项次管道名称明管留空尺寸（长×宽）（mm）暗管墙槽尺寸（宽×深）（mm）1 给水立管管径≤25mm 100×100 130×130 管径32~50mm 150×150 150×130 管径70~100mm 200×200 200×2002 一根排水立管管径≤50mm 150×150 200×130 管径70~100mm 200×200 250×2003 两根给水立管管径≤32mm 150×100 200×1304 一根给水立管和一根排水立管在一起管径≤50mm 200×150 200×130管径70~100mm 250×200 250×2005 两根给水立管和一根排水立管在一起管径≤50mm 200×150 200×130管径70~100mm 250×200 250×2006 给水支管管径≤25mm 100×100 60×60 管径32~40mm 150×130 150×1007 排水支管管径≤80mm 250×200 －管径100mm 300×250 －8 排水主干管管径≤80mm 300×250 －管径100~125mm 350×300 －9 给水引入管管径≤100mm 300×300 －10 排水排出管穿基础管径≤80mm 300×300－管径100~150mm（管径＋300）×（管径＋200）注：1、给水引入管，管顶上部净空一般不小于100mm；2、排水排出管，管顶上部净空一般不小于150mm。

阀门实验持续时间公称直径（mm）最短试验持续时间（s）严密性试验强度试验金属密封非金属密封≤50 15 15 15 65~200 30 15 60 250~450 60 30 180室内给水管材及连接方式管道类别敷设方式管径（mm）宜用管材主要连接方式生活给水管明装或暗设D N≤100铝塑复合管卡套式连接钢塑复合管螺纹连接给水硬聚氯乙烯管粘接或橡胶圈接口聚丙烯管（P P－）R 热熔连接工程塑料管（ABS）粘接给水铜管钎焊承插连接热镀锌钢管螺纹连接D N＞100塑钢复合管沟槽或法兰连接给水硬聚氯乙烯管粘接或橡胶圈接口给水铜管焊接或卡套式连接热镀锌无缝钢管卡套式或法兰连接埋地D N＜75给水硬聚氯乙烯管粘接聚丙烯管（P P－）R 热熔连接D N≥75给水铸铁管石棉水泥或橡胶圈接口钢塑复合管螺纹或沟槽式连接饮用水管明装或暗设D N≤100给水铜管钎焊承插连接薄壁不锈钢管卡压式连接生产给水管水质近于生活（埋地）给水铸铁管石棉水泥或橡胶圈接口水质要求一般明装焊接钢管焊接埋地给水铸铁管石棉水泥或橡胶圈接口消火栓给水管明装或暗设D N≤100焊接钢管焊接连接热镀锌钢管螺纹连接D N＞100焊接无缝钢管焊接连接热镀锌无缝钢管沟槽式连接埋地给水铸铁管石棉水泥或橡胶圈接口自动喷水管（施式或干湿明装或暗设D N≤100热镀锌钢管螺纹连接D N＞100热镀锌无缝钢管沟槽式连接埋地给水铸铁管石棉水泥或橡胶圈接口室内给水管道布置、辐射原则管道布置管道敷设1、给水引入管及室内给水干管宣布置在用水量最大处或不允许间断供水处2、室内给水管道一般采用枝状布置，单向供水；当不允许间断供水时，可从室外环状刮囊不同侧设两条引入管，在室内连成换装或贯通枝状双向供水3、给水管道的位置不得妨碍生产操作、交通运输和建筑物使用；管道不得布置在遇水能引起燃烧、爆炸或损坏产品和设备的上面，并尽量避免在设备上面通过4、给水埋地管道应避免布置在可能受重物压坏处，管道不得穿越设备基础5、塑料积水管道不得布置在灶台上边缘；明设的塑料给水立管距灶边不得小于0.4m。

距燃气热水器边缘不小于0.2m，达不到此要求时应有保护措施1、给水管道宜明设，尽量沿墙、梁、柱直线敷设；当建筑物有要求时可在沟槽、管井、管沟及吊顶内暗设2、积水管道不得敷设在烟道、风道、排水沟内，不宜穿过商店的橱窗、民用建筑的壁柜及木装修处，并不得穿过大便槽和小便槽3、给水管道不得穿过变配电间4、给水管道宜敷设在不冻结构的房间内，否则管道应采取保温防冻措施5、给水管道不宜穿过伸缩缝、沉降缝，若必须穿过时，应有相应的技术措施6、给水引入管应有不小于0.003的坡度坡向室内阀门井；室内给水横管宜有0.002~0.005的坡度坡向泄水装置管端插入承口的深度（粘接）公称直径（mm）20 25 32 40 50 75 100 125 150插入深度（mm）16 19 22 26 31 44 61 69 80塑料管及复合管管道支架的最大间距管径（mm）12 14 16 18 20 25 30 40 50 63 75 90 110最大间距（m m）立管0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.3 1.6 1.8 2.0 2.2 2.4水平管冷水管0.4 0.4 0.5 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.21.351.55热水管0.2 0.20.250.3 0.30.350.4 0.5 0.6 0.7 0.8塑料管外径与公称直径对照关系公称直径mm 15 20 25 32 40 50 65 80 100 in 1/2 3/4 1 11/4 11/2 2 21/2 3 4塑料管外径mm 20 25 32 40 50 63 75 90 110给水管道安装的一般规定项目主要内容引入管1、每条引入管上均应装设阀门和水表，必要时还要有些水装置2、引入管应有不小于0.003的坡度，坡向室外给水管网3、给水引入管与排水的排出管的水平净距，在室外不得小于1.0m，在室内平行敷设时，其最小水平净距为0.5m；交叉敷设时，垂直净距为0.15m，且给水管应在上面4、引入管或其他管道穿越基础或承墙时，要预留洞口，管顶和洞口间的净空一般不小于0.15m5、引入管或其他管道穿越地下室或地下构筑物外墙时，应采取防水措施，根据情况采用柔性防水套管或刚性防水套管干管和立管1、给水横管应有0.002~0.005的坡度坡向可以泄水的方向2、与其他管道同地沟或共支架敷设时，给水管应在热水管、蒸汽管的下面，在冷冻管或排水管的上面；给水管不要与输送有害、有毒介质的管道、易燃介质管导通沟敷设3、给水立管和装有3个或3个以上配水点的支管，在始端均应装设阀门和活接头4、立管穿过现浇楼板应预留孔洞，孔洞为正方形时，其边长与管径的关系为：DN32以下为80mm，DN32~DN50为100mm，DN70~DN80为160mm，DN100~DN125为250mm；空洞为圆孔时，空洞尺寸一般比管径打50~100mm 5、立管穿楼板时要加套管，套管底面与楼板底齐平，套管上沿一般高出楼板20mm；安装在厨房和卫生间地面的套管，套管上沿应高出地面50mm支管1、支管应有不小于0.002的坡度坡向立管2、冷、热水立管并行敷设时，热水管在左侧，冷水管在右侧3、冷、热水管水平并行敷设计，热水管在冷水管的上面4、明装支管沿墙敷设时，管外皮距墙面应有20~30mm的距离（当D N≤32时）5、卫生器具上的冷热水龙头，热水在左侧，冷水在右侧，这与冷、热水立管并行时的位置要求是一致的，但常常被忽视管与管及建筑构件之间的最小净距名称最小净距（mm）引入管1、在平面上与排水管道不小于10002、与排水管水平交叉时，不小于150水平干管1、与排水管道的水平净距一般不小于5002、与其他管道的净距不小于1003、与墙、地沟壁的净距不小于80~1004、与梁、柱、设备的净距不小于505、与排水管的交叉垂直净距不小于100立管不同管径下的距离要求如下；1、当D N≤32，至墙的净距不小于252、当DN32~DN50，至墙面的净距不小于353、当DN70~DN100，至墙面的净距不小于504、当DN125~DN150，至墙面的净距不小于60支管与墙面净距一般为20~25硬聚氯乙烯管（UPVC）管材插入承口深度序号管材公称外径（mm）管端插入承口深度(mm)序号管材公称外径（mm）管端插入承口深度(mm)1 2 3 4 5 62025324050630.400.580.881.311.942.9778910111275901101251401604.105.738.3410.7513.3717.28 给水聚丙烯(PP-R)热熔连接技术要求公称外径（mm）热熔深度（mm）加热时间（s）加工时间（s）冷却时间（min）20 14 5 4 325 16 7 4 332 20 8 4 440 21 12 6 450 22.5 18 6 563 24 24 6 690 32 40 10 8110 38.5 50 15 10建筑给水铜管管材规格(mm)公称直径DN 外径De1.0MPa 1.6MPa 铜管公差壁厚δ计算内径dʒ壁厚δ计算内径dʒ外径壁厚15 15 0.7 13.6 0.7 13.6 0.24 ±0.08 20 22 0.9 20.2 0.9 20.2 0.30 ±0.15 25 28 0.9 26.2 0.9 26.2 0.30 ±0.15 32 35 1.2 32.6 1.2 32.6 0.30 ±0.15 40 42 1.2 39.6 1.2 39.6 0.35 ±0.20 50 54 1.2 51.6 1.2 51.6 0.40 ±0.20 65 66.7 1.2 64.3 1.2 64.30.50 ±0.25 80 67 1.5 64 1.5 64100 76.1 1.5 73.1 1.5 73.10.50 ±0.25 125 85 1.5 82 1.5 82150 108 1.5 105 1.5 105 0.50 ±0.25 200 133 1.5 130 2.5 128 0.50 ±0.25 159 2.0 155 3.0 153 0.60 ±0.25219 4.0 211 3.0 209 0.70 ±0.30铜管管道支架的最大间距公称直径（mm）15 20 25 32 40 50 65 80 100 125 150 200支架的最大间距（m）垂直管1.82.4 2.43.0 3.0 3.0 3.5 3.5 3.5 3.54.0 4.0水平管1.2 1.8 1.82.4 2.4 2.43.0 3.0 3.0 3.0 3.5 3.5钢管管道支架的最大间距管径（mm）15 20 25 32 40 50 70 80 100 125 150 200 250 300 支架的最大间距保温管2 2.5 2.5 2.5 3.534 4 4.567 78 8.5不保温管2.5 33.5 44.5 5 6 6 6.5 7 8 9.5 11 12。
