光缆分类大全
光缆的种类结构
图2.11 无卤阻燃光缆结构
（3）水底光缆
由于敷设时短期拉力大，水底光缆需 要将光缆进行钢丝铠装，以便提供足够的 抗拉强度。
如图2.12为水底光缆中的一种。
图2.1 层绞式钢带纵包双层钢丝铠装光缆结构图
除了光纤外，构成光缆的材料可分为 三大类。（1）高分子材料：松套管材料、 聚乙烯护套料、无卤阻燃护套料、聚乙烯 绝缘料、阻水油膏、阻水带、聚酯带。（2） 金属－塑料复合带：钢塑复合带、铝塑复 合带。（3）中心加强件：磷化钢丝、不锈 钢丝、玻璃钢圆棒等。
图2.10 光纤复合地线光缆（OPGW）
• 缠绕光缆
缠绕光缆优点是光缆非常细（约 10mm），缆内不需要特别强硬的加强构 件，抗张强度也不需要特别大，因为它是 靠地线或相线导体来支承的。
对缠绕光缆有两点要注意：一是光缆 用材必需选用具有耐高温特性的 ；二是光 缆尺寸要小，重量要轻 。
（2）阻燃光缆
（2）光纤规格代号
光纤的规格由光纤数和光纤类别组成。 如果同一根光缆中含有两种或两种以上规 格（光纤数和类别）的光纤时，中间应用 “＋”号联接。光纤代号格式见图2.14。
图2.14 光纤规格的构成
（3）光缆型号示例
例1 光缆型号为 例2 光缆型号为 例3 光缆型号为
GYTA53-12A1 GYDXTW-144B1 GJFBZY-12B1
2.1.3 常用光缆的结构
1．室外光缆
（1）层绞式光缆
层绞式光缆结构如图2.2所示，是由多 根二次被覆光纤松套管（或部分填充绳） 绕中心金属加强件绞合成圆整的缆芯。
知识点光缆类型.
1 光缆的种类
光缆的种类
6．按敷设方式分为管道光缆、直埋光缆、架空光缆和水底光缆
7．按护层材料性质分为聚乙烯护层普通光缆、聚氯乙烯护层阻燃光缆和 尼龙防蚁防鼠光缆等
8．按传输导体的介质状况分为无金属光缆、普通光缆和综合光缆 9．按结构方式分为扁平结构光缆、层绞式结构光缆、骨架式结构光缆、 铠装式结构光缆和高密度用户结构光缆等
通信技术专业教学资源主讲 曲文敬
大家好 本节讲述光缆类型
目 录
01 光缆的种类
本节内容主要讲解光缆的种类
1 光缆的种类
光缆的种类
1．依据传输性能距离和用途分为:市话光缆、长途光缆、海底光缆和用户 光缆 2．依据光纤的种类分为多模光缆和单模光缆 3．依据光纤套塑方法分为紧套光缆、松套光缆、束管式光缆和带状多芯 单元光缆等 4．依据光纤芯数分为单芯光缆、双芯光缆、四芯光缆、六芯光缆、八芯 光缆、十二芯光缆、 二十四芯光缆等 5．依据加强件配置方法分为中心加强构件光缆、分散加强构件光缆、护 层加强构件光缆
按敷设方式分为管道光缆 直埋光缆 架空光缆和水底光缆 还介绍了其它分类方法 小结 光缆依据传输性能距离和用途分为 市话光缆 长途光缆 海底光缆和用户光缆 依据光纤套塑方法分为紧套光缆 松套光缆等类型 依据加强件配置方法分为中心加强构件光缆 分散加强构件光缆 护层加强构件光缆
通信技术专业教学资源库 石家庄邮电职业技术学院
按光缆内光纤套塑方法分为紧套光缆 按加强件配置方法分为中心加强构件光缆 松套光缆 分散加强构件光缆 束管式光缆和带状多芯 护层加强构件光缆 单元光缆等 根据光缆传输性能 距离和用途分为 市话光缆 长途光缆 按光缆内光纤传输光的模式分类可以分为多模光缆和单模光缆 按光缆内光纤芯数分为单芯光缆 双芯光缆 八芯光缆 12海底光缆和用户光缆 芯光缆 24芯光缆等
光缆的分类方法以及具体光缆分类
光缆的分类方法以及具体光缆分类嘿，朋友们！今天咱来聊聊光缆这玩意儿。
你可别小瞧了它，就像咱生活里各种不同的工具一样，光缆也有好多不同的种类呢！先来说说按传输性能分吧。
就好比人有跑得快的和跑得慢的，光缆也有传输速度快慢之分呀。
有的光缆那传输速度，简直就像火箭一样快，能迅速把大量的数据“嗖”地一下就送出去了；而有的呢，可能就稍微慢点，但也有它自己的用处呀。
再看看按缆芯结构来分。
这就好像不同的房子有不同的结构布局一样。
有的光缆缆芯结构简单明了，数据就顺着那“小道道”乖乖地跑；有的呢，可能结构复杂点，就像个迷宫似的，但它却能更好地保护数据，让它们安全到达目的地。
还有按使用环境来分类的呢！你想想，在陆地上能用的光缆，放到水里可不一定行得通哦。
就好像鱼在水里游得欢，放到陆地上可就活不成啦。
所以就有专门适合在各种不同环境下工作的光缆，比如在野外风吹日晒的，在城市里穿梭于各种管道的，都有它们独特的本领呢。
咱常见的光缆有架空光缆，就像是在空中架起的桥梁，让数据在天空中“飞”过去；还有直埋光缆，深深地埋在地下，默默地工作着，像个低调的小英雄。
还有海底光缆呢，那可是在深深的海底连接着世界各个角落呀，多了不起！那室内光缆呢，就像是家里的乖宝宝，在室内乖乖地传输着信号。
还有那特殊用途的光缆，比如用于电力系统的，给电力传输保驾护航呢。
哎呀呀，光缆的世界真是丰富多彩呀！每种光缆都有它自己的特点和用处，就像我们每个人都有自己的专长一样。
它们在不同的领域默默奉献着，让我们的信息时代变得更加美好。
所以说啊，可别小看了这些光缆哦，它们可是现代通信的大功臣呢！它们在我们看不见的地方努力工作着，让我们能随时随地和远方的人联系，能看到各种各样的信息。
让我们一起为这些小小的光缆点赞吧！它们虽然不起眼，但真的很重要呢！。
光缆分类【完整版】一份就够

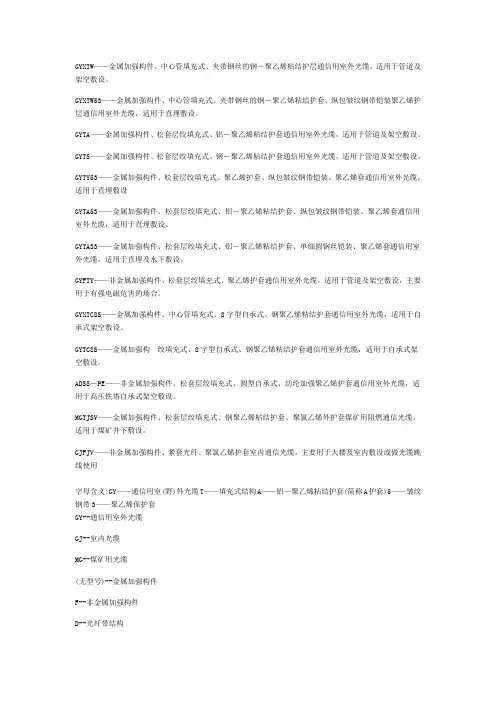

GYXTW——金属加强构件、中心管填充式、夹带钢丝的钢－聚乙烯粘结护层通信用室外光缆，适用于管道及架空敷设。
GYXTW53——金属加强构件、中心管填充式、夹带钢丝的钢－聚乙烯粘结护套、纵包皱纹钢带铠装聚乙烯护层通信用室外光缆，适用于直埋敷设。
GYTA——金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套通信用室外光缆，适用于管道及架空敷设。
GYTS——金属加强构件、松套层绞填充式、钢－聚乙烯粘结护套通信用室外光缆，适用于管道及架空敷设。
GYTY53——金属加强构件、松套层绞填充式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆，适用于直埋敷设GYTA53——金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆，适用于直埋敷设。
GYTA33——金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套、单细圆钢丝铠装、聚乙烯套通信用室外光缆，适用于直埋及水下敷设。
GYFTY——非金属加强构件、松套层绞填充式、聚乙烯护套通信用室外光缆，适用于管道及架空敷设，主要用于有强电磁危害的场合。
GYXTC8S——金属加强构件、中心管填充式、8字型自承式、钢聚乙烯粘结护套通信用室外光缆，适用于自承式架空敷设。
GYTC8S——金属加强构绞填充式、8字型自承式、钢聚乙烯粘结护套通信用室外光缆，适用于自承式架空敷设。
ADSS－PE——非金属加强构件、松套层绞填充式、圆型自承式、纺纶加强聚乙烯护套通信用室外光缆，适用于高压铁塔自承式架空敷设。
MGTJSV——金属加强构件、松套层绞填充式、钢聚乙烯粘结护套、聚氯乙烯外护套煤矿用阻燃通信光缆，适用于煤矿井下敷设。
GJFJV——非金属加强构件、紧套光纤、聚氯乙烯护套室内通信光缆，主要用于大楼及室内敷设或做光缆跳线使用字母含义:GY——通信用室(野)外光缆T——填充式结构A——铝—聚乙烯粘结护套(简称A护套)5——皱纹钢带3——聚乙烯保护套GY--通信用室外光缆GJ--室内光缆MG--煤矿用光缆(无型号)--金属加强构件F--非金属加强构件D--光纤带结构(无符号)--松套层绞式结构X--中心管式结构G--骨架式结构T--填充式Z--阻燃结构C8--8字型自承式结构Y--聚乙烯护层W--夹带钢丝钢-聚乙烯粘结护层S--钢-聚乙烯粘结护层A--铝-聚乙烯粘结护层V--聚氯乙烯护套53-皱纹钢带纵包铠装聚乙烯护套23-绕包钢带铠装聚乙烯护套33-细钢丝绕包铠装聚乙烯护套43-粗钢丝绕包铠装聚乙烯护套333-双层细钢丝绕包铠装聚乙烯护套。
常见40种光缆型号图文详解
常见40种光缆型号图⽂详解GYTA型光缆GYTA（⾦属加强构件、松套层绞填充式、铝-聚⼄烯粘结护套通信⽤室外光缆）光缆的结构是将单模或多模光纤套⼊由⾼模量的塑料做成的内填充防⽔化合物松套管中。
缆芯的中⼼是⼀根⾦属加强芯，对于某些芯数的光缆来说，⾦属加强芯外还挤包⼀层聚⼄烯（PE）。
松套管（和填充绳）围绕中⼼加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻⽔化合物。
铝塑复合带纵包后挤塑聚⼄烯护套。
▲结构⽰意图特点●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐⽔解性能，管内充以特种油膏，对光纤进⾏保护●PE护套具有良好的抗太阳辐射性能●光滑的外护套使光缆在安装中可以有更⼩的摩擦系数●采⽤下列措施来确保光缆的防⽔性能：松套管内填充特种防⽔化合物；完全缆芯填充；铝塑复合带防潮层●铝带侧压指标没有钢带好，但防潮隔锈效果优于钢带，GYTA⽤于穿管时寿命长。
使⽤范围：架空、管道GYTS型光缆GYTS（⾦属加强构件、松套层绞填充式、钢-聚⼄烯粘结护套通信⽤室外光缆）光缆的结构是将单模或多模光纤套⼊由⾼模量的塑料做成的内填充防⽔化合物松套管中。
缆芯的中⼼是⼀根⾦属加强芯，对于某些芯数的光缆来说，⾦属加强芯外还挤包⼀层聚⼄烯（PE）。
松套管（和填充绳）围绕中⼼加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻⽔化合物。
钢塑复合带纵包后挤塑聚⼄烯护套。
▲结构⽰意图特点：●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐⽔解性能，管内充以特种油膏，对光纤进⾏保护●钢-聚⼄烯护套具有优良的抗压性能●光滑的外护套使光缆在安装中可以有更⼩的摩擦系数●PE护套具有良好的抗太阳辐射性能●采⽤下列措施来确保光缆的防⽔性能：松套管内填充特种防⽔化合物；完全缆芯填充、钢塑复合带防潮层。
使⽤范围：直埋GYTY53型光缆GYTY53（⾦属加强构件、松套层绞填充式、聚⼄烯护套、纵包皱纹钢带铠装、聚⼄烯套通信⽤室外光缆）光缆的结构是将单模或多模光纤套⼊由⾼模量的塑料做成的内填充防⽔化合物松套管中。
光缆相关知识点总结大全
光缆相关知识点总结大全一、光缆的基本概念光缆是由一根或多根以及相关的附件组成的，具有光学传输特性的传输介质。
它主要由光纤、包层、护套和其它特种组件组成。
光缆的主要优势在于传输速度快，传输容量大，抗干扰能力强，且具有较长的寿命。
二、光缆的分类1.按照构造方式分类光缆可分为裸光缆、光缆、光纤连接线、光纤分支线等，根据用途不同有专门化设计的光缆。
2.按用途分类（1）室内光缆室内光缆广泛用于办公楼、商场、工厂等建筑室内的通信传输。
（2）室外光缆室外光缆主要用于户外跨越、管道线路或者敷设在光缆护套和管道内。
3.按传输介质分类（1）单模光纤单模光纤能够传输单一的波长，适用于大直径光纤，传输距离较远。
（2）多模光纤多模光纤可以传输多个波长，适用于小直径光纤，传输距离较短。
4.按结构分类（1）中心缆中心缆光纤芯是缆芯的集中分布，轴向拉伸，属于裸光缆，抗拉伸性和抗外界环境的性能非常好。
（2）分支缆分支缆主要用于光缆敷设到分支状终端的应用环境。
三、光缆的光学原理光纤的基本结构是由两种不同的介质组成，即外层护套（包层）和内核。
内核是折射率比包层小的树脂和显微的玻璃纤维组成。
包层的折射率通常较小，使内核中“驻波光”的传播。
光沿内核表面传播，在不同折射率的内核与包层之间，会产生反射现象。
四、光缆的基本特性1. 低损耗光缆的传输介质是光纤，几乎不受材料自身的损耗，且具有较低的传输损耗。
2. 高带宽光缆传输带宽较大，可传输大量数据，适用于大容量数据传输。
3. 高速度光缆传输速度快，可满足高速数据传输的需求，能够满足未来通信技术的需求。
4. 抗干扰能力强光缆传输时不易受到电磁干扰，是一种抗干扰能力较强的传输介质。
5. 灵活性光缆可以弯曲安装，对应用环境的要求不高，非常灵活。
光缆在现代通信领域占据了非常重要的地位，在未来通信网络中仍将发挥重要作用。
对光缆的深入了解，有助于提高通信网络技术水平，促进通信网络技术的发展。
光缆类型
光缆类型，结构与材料1．光缆的分类方式缆芯结构：中心管式———光纤，光纤束或光纤带无绞合直接放到光缆中心位置。
层绞式———几根，几十根或更多光纤或光纤带子单元围绕中心加强件螺旋绞合（S绞或SZ绞）成一层或几层的光缆。
骨架式———光纤或光纤带螺旋绞合后置于塑料骨架槽中成缆。
线路敷设：架空、管道、直埋、隧道、水底缆中光纤状态：松套———有一定自由移动空间，有利于减小外界机械应力对图覆光纤影响。
紧套———直径小，重量轻，易剥离，敷设和连接，高拉伸应力会直接影响光纤的衰减等性能。
半松半紧。
使用环境和场合：室外———足够的机械强度，防渗水能力，良好的温度特性。
室内———结构紧凑，轻便柔软，阻燃性能。
网络层次：长途———省际一级干线，省内二级干线。
市内———长途端局与市话局以及市话局之间的中继线路。
接入网———市话端局到用户间的线路。
特殊用途：电力光缆，阻燃光缆，防蚁光缆…2．光缆的结构类型室外光缆层绞式———由多根二次被覆光纤松套管（或部分填充绳）绕中心金属加强件绞合成圆整的缆芯，缆芯外先纵包复合铝带并挤上聚乙烯内护套，再纵包阻水带和双面覆膜皱纹钢（铝）带加上一层聚乙烯外护层组成。
－〉分离光纤层绞式和光纤带层绞式结构特点：容纳的光纤数多，光缆中光纤余长易控制，光缆的机械，环境性能好，适宜直埋，管道敷设，也可以架空敷设。
结构缺点：结构工艺设备较复杂，生产工艺环节较繁琐，材料消耗多。
中心管式—由一根二次光纤松套管或螺旋形光纤松套管无绞合直接放在缆中心，纵包阻水带和双面覆塑钢（铝）带，两根平行加强圆磷化碳钢丝或玻璃钢圆棒位于聚乙烯护层中组成。
－〉分离光纤中心管式光缆或光纤带中心管式光缆优点：结构简单，制造工艺简捷，光缆截面小，重量轻＝〉架空敷设，管道，直埋缺点：缆中管线芯数受限（分离-12；光纤束-36；光纤带-216）；松套管挤塑工艺中松套管冷却不够，成品光缆中松套管会出现后缩，光缆中光纤余长不易控制骨架式—干式光纤带光缆=将光纤带以矩阵形式置于U型螺旋骨架槽或SZ螺旋骨架槽中，阻水带以绕包方式缠绕在骨架上，使骨架与阻水带形成一个封闭的腔体。
光纤光缆的结构与分类
套层
一次涂覆层 包层 纤芯
套层
光纤的结构示意图
二、光纤分类 根据光纤的折射率、光纤材料、传输模式、光纤用途和制造工艺，有如下几种分类方法： 1．阶跃型和梯度型光纤(根据光纤的折射率分布函数) 阶跃光纤的纤芯与包层间的折射率阶跃变化的，即纤芯内的折射率分布大体上是均匀的，包层内的折射率分布也大体均匀，均可视为常数，但是纤芯和包层的折射率不同，在界面上发生突变。 梯度光纤纤芯内的折射率不是常量，而是从中心轴线开始沿径向大致按抛物线形状递减，中心轴折射率最大。
3．按传输模数分类 (1)单模光纤 单模光纤纤芯直径仅有几微米，接近光的波长。单模光纤通常是指跃变光纤中，内芯尺寸很小，光纤传输模数很少，原则上只能传送一种模数的光纤，常用于光纤传感器。这类光纤传输性能好、频带很宽，具有较好的线性度；但因内芯尺寸小，难以制造和耦合。 (2)多模光纤。 多模光纤纤芯直径约为50μm，纤芯直径远大于光的波长。通常是指跃变光纤中，内芯尺寸较大，传输模数很多的光纤。这类光纤性能较差，带宽较窄；但由于芯子的截面积大，容易制造、连接耦合比较方便，也得到了广泛应用。
塑 包 光 纤
塑包光纤（Plastic Clad Fiber）是将高纯度的石英玻璃作成纤芯，而将折射率比石英稍低的如硅胶等塑料作为包层的阶跃型光纤。 它与石英光纤相比较，具有纤芯粗、数值孔径（N.A.）高的特点。因此，易与发光二极管LED光源结合，损耗也较小。所以，非常适用于局域网（LAN）和近距离通信。
色 散 位 移 光 纤
单模光纤的工作波长在1.3μm时，模场直径约9μm，其传输损耗约0.3dB／km。此时，零色散波长恰好在1.3μm处。 石英光纤中，从原材料上看1.55μm段的传输损耗最小（约0.2dB／km）。由于现在已经实用的掺铒光纤放大器（EDFA）是工作在1.55μm波段的，如果在此波段也能实现零色散，就更有利于1.55μm波段的长距离传输。
光缆类别
铠装层代码表代号 0 2 33 4 44 5 代号 1 2 3 4 5
外被层或外套代码表
表2.3-1
铠装层 无铠装层 绕包双钢带 单细圆钢丝 双细圆钢丝 单粗圆钢丝 双粗圆钢丝 表2.3-2 皱纹钢带 外被层或外套 纤维外被 聚氯乙烯套 聚乙烯套 聚乙烯套加覆尼龙套 聚乙烯保护管
光缆的种类及型号
光缆的种类及型号光缆是传输光信号的一种重要的通信线缆，用于将光信号从一个地方传输到另一个地方。
根据不同的应用需求和技术要求，光缆有多种不同的种类及型号。
以下是常见的光缆种类及型号的介绍。
1. 单模光缆（Single Mode Fiber，SMF）：单模光缆采用的是一种直径较小的光纤，具有较低的传输损耗和较大的带宽。
它适用于长距离传输和高速传输，如电信、有线电视、数据中心等领域。
常见的单模光缆有G.652D、G.655和G.657- G.652D：G.652D是最常见的单模光缆，适用于大多数的光纤通信应用。
它的波长传输窗口范围为1310nm到1550nm，具有较低的传输损耗。
- G.655：G.655是一种非零色散单模光缆，适用于长距离传输和高速传输。
它的波长传输窗口范围为1525nm到1565nm，具有较大的带宽。
- G.657：G.657是一种用于弯曲应用的折射率变化型单模光缆，适用于需要弯曲或折弯的场景，如Fiber To The Home（FTTH）等。
2. 多模光缆（Multi Mode Fiber，MMF）：多模光缆采用的是直径较大的光纤，允许多个光模式同时传输。
它适用于较短距离传输和较低的传输速率，如局域网、多媒体传输等领域。
常见的多模光缆有OM1、OM2、OM3和OM4-OM1：OM1是最早的多模光缆，适用于传输距离不长且速率较低的应用。
它的最大传输距离约为550米（1000BASE-SX）。
-OM2：OM2是一种较新的多模光缆，适用于传输距离适中和速率适中的应用。
它的最大传输距离约为550米（1000BASE-SX）。
-OM3：OM3是一种高带宽多模光缆，适用于较长距离传输和较高速率的应用。
它的最大传输距离约为300米（10GBASE-SR）。
-OM4：OM4是一种超高带宽多模光缆，适用于更长距离传输和更高速率的应用。
它的最大传输距离约为400米（10GBASE-SR）。
3.特殊光缆：除了常见的单模光缆和多模光缆，还有一些特殊用途的光缆，用于特定的应用场景。
光缆的种类和机械性能
在进行光缆综合布线时，应根据实际应用情况，参考光缆的应用范围和机械性能指标，选择合适的光缆产品。
下面将光缆的种类和机械性能详细介绍如下：1. 单芯互联光缆(1) 应用范围·跳线。
·内部设备连接。
·通信柜配线面板。
·墙上出口到工作站的连接。
·水平拉线，直接端接。
·适用于使用环氧树脂或LIGHTCRIMP连接头端接。
(2)性能优点·高性能的单模和多模光纤符合所有的工业标准。
·900μm紧密缓冲外衣易于连接与剥除。
·Aramid抗拉线增强组织，提高了对光纤的保护。
·UL/CSA验证符合OFNR和OFNP性能要求。
·设计和测试均根据Bellcore GR-409-CORE及IEC793-1/794-1标准。
·扩展级别62.5/125符合ISO/IEC 11801:1995标准。
图1-单芯光缆2.双芯互联光缆(1)应用范围·交连跳线。
·水平走线直接端接。
·光纤到桌。
·通信柜配线面板。
·墙上出口到工作站的连接。
·适用于使用环氧树脂或LIGHTCRIMP连接头端接。
(2)性能与特点·光纤之间易于区分。
·高性能的单模和多模光纤符合所有的工业标准。
·900μm紧密缓冲外衣易于连接与剥除。
·Aramid抗拉线增强组织提高了对光纤的保护。
·UL/CSA验证符合OFNR和OFNP性能要求。
·设计和测试均根据Bellcore GR-409-CORE及IEC793-1/794-1标准。
·扩展级别62.5/125符合ISO/IEC 11801:1995标准。
图2-双芯光缆图图3-四芯光缆3.分布式光缆(分多单元分散型12芯光缆和多单元分散型24～72芯两种) (1)应用范围·多点信息口水平布线。
opgw光缆分类
opgw光缆分类
OPGW光缆是一种用于电力输送线路的光缆，它采用串扎结构，光纤被包裹在金属管或金属丝的表面，同时提供了电力输送的功能。
根据电力输送线路的不同需求，可以将OPGW光缆分为以下几类：
1. 单元式OPGW光缆：单元式OPGW光缆采用单根或多根的独立光缆单元相互绞合在一起。
每根光缆单元由一组光纤和保护材料构成，可以独立传输数据，具有较强的抗拉性和温度适应性。
2. 串式OPGW光缆：串式OPGW光缆是将多根光纤以串扎的方式包裹于中心的钢管或金属丝中，具有较高的抗拉强度和压力抗损性能。
3. 挤包式OPGW光缆：挤包式OPGW光缆是将光纤集束和金属丝挤包在一起，形成一根整体的光缆。
挤包式光缆具有较高的电气性能和机械性能，适用于长距离电力输送线路。
4. 高温型OPGW光缆：高温型OPGW光缆具有更高的耐高温性能，适用于高温环境下的电力输送线路。
以上是常见的OPGW光缆分类，不同类型的OPGW光缆适用于不同的电力输送线路，具有不同的技术特点和应用领域。
光缆型号识别详解,光缆类型和等级
光缆型号识别详解,光缆类型和等级光纤系列-Fiber Series 2010-03-06 17:20:23 阅读127 评论0 字号：大中小订阅型式由5个部分构成，各部分均用代号表示，如下图所示。
其中结构特征指缆芯结构和光缆派生结构特征。
ⅠⅡⅢⅣⅤ1、分类的代号GY——通信用室（野）外光缆2、加强构件的代号加强构件指扩大以内或嵌入护套中用于增强光缆抗拉力的构件。
如同时有金属和非金属的加强构件，只表示为金属构件结构特征。
（无符号）——金属加强构件F——非金属加强构件3、光缆芯和光缆的派生结构特征的代号光缆结构特征应表示缆芯的主要类型和光缆的派生结构。
当光缆型式有几个结构特征需要注明时，可用组合代号表示，其组合代号按下列相应的代号自上而下的顺序排列。
D——光纤带结构S——光纤松套被覆结构J——光纤紧套被覆结构（无符号）——层绞结构X——缆中心管（被覆）结构T——填充式结构C——自承式结构E——椭圆形状Z——阻燃结构4、护套的代号Y——聚乙烯护套V——聚氯乙烯护套A——铝—聚乙烯粘结护套（简称A护套）S——钢—聚乙烯粘结护套（简称S护套）W——夹带钢丝的钢—聚乙烯粘结护套（简称W护套）5、外护层的代号当有外护层时，它可包括垫层、铠装层和外被层的某些部分和全部，其代号用两组数字表示（垫层不需表示），第一组表示铠装层，它可以是一位或二位数字，见表1；第二组表示外被层或外套，它应是一位数字。
光纤的规格的构成光纤的规格是由光纤数和光纤类别组成。
光纤数的代号用光缆中同类别光纤的实际有效数目的数字表示。
光纤类别的代号光纤类别应采用光纤产品的分类代号表示，即用大写A表示多模光纤，大写B表示单模光纤再以数字和小写字母表示不同种类光纤。
A多模光纤，见表3。
表1 铠装层表2 外被层或外套表3 多模光纤通信常用光缆种类通信常用光缆种类主要有五种:1、G.652光纤目前广泛应用的常规单模光纤，称为1310nm波长性能最佳的单模光纤，又称为色散未移位单模光纤。
写出按结构分类的三种常用光缆的优缺点和适用场合
在信息传输领域，光缆是一种非常常见且重要的传输介质。
它采用光纤作为传输媒介，能够以光信号的形式传输数据，具有高速、大容量和抗干扰等优势。
但是，不同结构的光缆在实际应用中各有优缺点，适用场合也不尽相同。
本文将对按结构分类的三种常用光缆的优缺点和适用场合进行全面评估和探讨。
1. 单模光纤光缆单模光纤光缆是一种采用单模光纤作为传输媒介的光缆。
它的优点主要包括传输损耗小、传输距离远、传输速率高等。
单模光纤光缆适用于需要远距离、大容量、高速传输的场合，比如长距离通信和数据中心互联等。
但是，它的制作和维护成本较高，对连接设备的精度要求也较高，因此在一些短距离、成本敏感的场合可能并不适用。
2. 多模光纤光缆多模光纤光缆采用多模光纤作为传输媒介，具有制作成本低、适用范围广的特点。
它适用于短距离通信和局域网等场合，能够满足一般数据传输的需求。
但是，由于多模光纤光缆在传输损耗、带宽和传输距离等方面的限制，对于一些需要高速、大容量、远距离传输的场合并不适用。
3. 弹性光纤光缆弹性光纤光缆是一种结构特殊的光缆，具有较强的韧性和抗拉性能。
它适用于需要弯曲、伸缩、抗压等特殊环境的场合，比如室内布线、机柜内部连接等。
弹性光纤光缆在一些特殊场合能够发挥出其它光缆无法比拟的优势，但是在传输距离和传输损耗等方面也存在一定的限制。
不同结构的光缆在实际应用中有各自的优缺点和适用场合。
在选择光缆时，需要充分考虑实际需求和环境因素，选择最适合的光缆类型。
随着技术的不断发展和创新，光缆技术也在不断进步，未来会有更多更优秀的光缆出现，满足不同应用场景的需求。
在本文中，通过对单模光纤光缆、多模光纤光缆和弹性光纤光缆的优缺点和适用场合进行探讨，可以更深入地了解不同结构光缆的特点和应用范围，有利于读者在实际应用中做出正确的选择。
个人观点和理解：我认为，在不同的应用场合和需求下，选择适合的光缆是非常重要的。
在实际工程中，我们需要根据具体情况综合考虑光缆的技术参数、成本和环境因素，以便选择最合适的光缆类型。
光缆的种类及型号
光缆的种类及型号光缆是光通信系统中非常重要的组成部分，它用于传输光信号。
根据不同的应用和需求，光缆有不同的种类和型号。
下面将详细介绍几种常见的光缆种类及型号。
1. 单模光缆（Single-mode Fiber Cable，简称SMF）单模光缆适用于长距离、高容量传输。
它具有较小的传输损耗和更高的带宽，能够传输更远的距离。
单模光缆一般采用9/125µm光纤，其中9µm表示纤芯直径，125µm表示包层直径。
2. 多模光缆（Multi-mode Fiber Cable，简称MMF）多模光缆适用于短距离通信，如局域网和数据中心。
它可以携带多条光信号，但传输距离较短。
多模光缆一般采用50/125µm或62.5/125µm光纤，其中50µm或62.5µm表示纤芯直径，125µm表示包层直径。
3. 室内光缆（Indoor Fiber Optic Cable）室内光缆主要用于建筑物内部的光通信，如办公室、工厂和大楼等。
它有较小的直径和柔软的外皮，便于室内布线。
室内光缆根据使用环境和需求不同，可以分为紧缩型、分布式和针型等不同型号。
4. 室外光缆（Outdoor Fiber Optic Cable）室外光缆主要用于户外通信，如光纤到户（FTTH）、城域网等。
室外光缆需要具备耐久性和抗外界环境干扰的特点。
根据外部护套材料的不同，室外光缆可以分为非金属强化成员（Non-metallic Strength Member）和金属强化成员（Metallic Strength Member）两种。
5. 光缆连接线（Fiber Optic Patch Cord）光缆连接线主要用于光设备之间的连接，如交换机、光模块和光纤收发器等。
它由光纤和连接器组成，具有较小的长度和较高的接插次数。
根据连接器类型的不同，光缆连接线可以分为LC、SC、ST、FC等不同型号。
光缆种类
产品 >> 光涛通讯光缆系列 >> 所有小类共有17 个产品
产品名称：室内单芯光缆
产品类别：光涛通讯光缆系列→室内光缆产品编号：无
产品信息：
产品名称：室内束状光缆
产品类别：光涛通讯光缆系列→室内光缆产品编号：无
产品信息：
产品名称：室内分支光缆
产品类别：光涛通讯光缆系列→室内光缆产品编号：无
产品信息：
产品名称：室内铠装光缆
产品类别：光涛通讯光缆系列→室内光缆产品编号：无
产品信息：
产品名称：GYXTW架空光缆
产品类别：光涛通讯光缆系列→室外光缆产品编号：无
产品信息：
产品名称：GYTS管道光缆
产品类别：光涛通讯光缆系列→室外光缆产品编号：无
产品信息：
产品名称：GYFTY非金属光缆
产品类别：光涛通讯光缆系列→室外光缆产品编号：无
产品信息：
产品名称：GYTA53直埋光缆
产品类别：光涛通讯光缆系列→室外光缆产品编号：无
产品信息：
产品名称：ADSS自承式光缆
产品类别：光涛通讯光缆系列→室外光缆产品编号：无
产品信息：
产品名称：带状光缆
产品类别：光涛通讯光缆系列→专用光缆产品编号：无
产品信息：。
常用通信光缆分类、性质与应用
1) 多用途室内光缆 多用途室内光缆的结构是按照各种室内场所的需要而定 的。这种光缆的直径小，重量轻，柔软，易于敷设、维护和 管理，特别适用于布放在空间受限的场所。多用途室内光缆 是由绞合的紧缓冲层光纤和非金属加强件(如芳轮纱)构成的。 光缆中的纤芯数大于6时，光纤绕一根非金属中心加强件绞 合，形成一根更结实的光缆，如图2-3和图2-4所示。
2.1 常用通信光缆的分类
通信光缆是将一根或多根光纤或光纤束制作成符合光学、 机械和环境特性结构的线缆，其实物图如图2-1所示。
图2-1 通信光缆实物图
1. 按缆中光纤状态分 按光纤在光缆中是否可自由移动，光缆可分为松套光纤 光缆、紧套光纤光缆和半松半紧光纤光缆。 (1) 松套光纤光缆的特点是光纤在光缆中有一定的自由 移动空间，这样的结构有利于减少外界机械应力(或应变)对 涂覆光纤的影响，即增强了光缆的弯曲性能。
图3 多芯室内光缆实物图
图2-4 3芯子单元12芯多用途室内光缆
2) 分支光缆 分支光缆用于光纤的独立布线或分支。分支光缆分三种 不同的结构：2.7 mm子单元适合于业务繁忙的应用；2.4 mm子单元适合于业务正常的应用；2.0 mm子单元适合于业 务少的应用。这些分支光缆可布放在大楼之间的管道内、大 楼向上的上升井里、计算机机房地板下和光纤到桌面。6芯 分支光缆结构如图2-5所示，实物图如图2-6所示。
2. 按缆芯结构分 按缆芯结构特点的不同，光缆可分为层绞式光缆、中心 管式光缆和骨架式光缆。 (1) 层绞式光缆是将几根至十几根或更多根光纤或光纤 带子单元围绕中心加强件螺旋绞合(S绞或SZ绞)成一层或几 层的光缆。目前使用最多的就是松套层绞式光缆。 (2) 中心管式光缆是将光纤或光纤带无绞合直接放到光 缆中心位置的套管中而制成的光缆。 (3) 骨架式光缆是将光纤或光纤带经螺旋绞合置于塑料 骨架槽中构成的光缆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GYTA型光缆
室外用、油膏填充、铝带纵包聚乙烯外护套
应用场景：架空、管道
注：铝带侧压指标没有钢带好，但防潮隔锈效果优于钢带，GYTA用于穿管时寿命长
GYTS型光缆
"室外用、油膏填充、钢带纵包聚乙烯外护套"
应用场景：直埋
GYTY53型光缆
"室外用、油膏填充、钢带纵包聚乙烯双护套"
应用场景：直埋
注：双层护套，抗压扁效果良好，可用于防鼠，GYTA53用于防潮要求高的场所，GYTY53用于机械强度要求高的场所
GYTA53型光缆
"室外用、油膏填充、钢带纵包铝-聚乙烯、聚乙烯双护套"
应用场景：直埋、水下
GYTZA53型光缆
"室外用、油膏填充、钢带纵包铝-聚乙烯、阻燃聚乙烯双护套"
应用场景：直埋等有阻燃要求的场所
GYFTA53
室外用、油膏填充、钢带纵包、聚乙烯内护套、非金属加强件、铝-聚乙烯外护套应用场景：直埋
注：与GYTA53相比，重量小
GYFTZA53
室外用、油膏填充、钢带纵包、非金属加强件、铝-聚乙烯、阻燃聚乙烯双护套应用场景：直埋等有阻燃要求的场所
GYTZA
室外用、油膏填充、铝-阻燃聚乙烯护套
应用场景：架空、管道等有阻燃要求的场所
GYFTY
"室外用、油膏填充、非金属加强件聚乙烯外护套"
应用场景：电力系统、多雷电及电磁干扰严重场所
GYFTA
"室外用、油膏填充、非金属加强件铝-聚乙烯外护套"
应用场景：架空、管道
GYFTZA
"室外用、油膏填充、非金属加强件铝-阻燃聚乙烯外护套"
应用场景：架空、管道、阻燃场所
GYTA33
"室外用、油膏填充、铝-聚乙烯内护套细圆钢丝铠装、聚乙烯外护套"
应用场景：陡坡和过江河
GYTA53+33
"室外用、油膏填充、铝-聚乙烯内护套钢-聚乙烯内护套、细圆钢丝铠装、聚乙烯外护套"应用场景：直埋、水下、陡坡或过江河
GYTA333
"室外用、油膏填充、铝-聚乙烯内护套双层细圆钢丝铠装、聚乙烯外护套"
应用场景：水下（深水可用）
GYTA54
"室外用、油膏填充、铝-聚乙烯内护套钢-聚乙烯内护套、聚乙烯+尼龙外护套"应用场景：直埋、防白蚁
GYTA34
"室外用、油膏填充、铝-聚乙烯内护套细圆钢丝铠装、聚乙烯+尼龙外护套"
应用场景：直埋、防白蚁
GYTS04
"室外用、油膏填充、钢-聚乙烯内护套聚乙烯+尼龙外护套"
应用场景：直埋、防鼠、防白蚁
GYDTA
"室外用、油膏填充、光纤带铝带-聚乙烯外护套"
应用场景：架空、管道
GYDTA33
"室外用、油膏填充、光纤带铝带-聚乙烯内护套、细圆钢丝铠装-聚乙烯外护套"
应用场景：陡坡和过江河
GYFDTA
"室外用、非金属加强件、光纤带油膏填充、铝-聚乙烯外护套"
应用场景：架空、管道
注：光纤带比层绞式重量要小，适合架空
GYDTZA
"室外用、光纤带、油膏填充铝-阻燃聚乙烯外护套"
应用场景：架空、管道等有阻燃要求的场所
注：非金属加强件比金属加强件重量小，但抗拉伸能力不如金属加强件；用玻璃纤维做加强件，一定程度上可以防鼠；非金属加强件成本低廉
GYFDTZA
"室外用、非金属加强件、光纤带油膏填充、铝-阻燃聚乙烯外护套"
应用场景：架空、有阻燃要求的场所
GYDTA53
"室外用、光纤带、油膏填充铝-聚乙烯内护套、钢-聚乙烯外护套"
应用场景：直埋
GYFDTA53
"室外用、非金属加强件、光纤带、油膏填充铝-聚乙烯内护套、钢-聚乙烯外护套"应用场景：直埋、架空
GYDXTW
"室外用、光纤带、中心管式、油膏填充夹带钢丝的钢带-聚乙烯护套"
应用场景：管道、架空、直埋
注：有阻水带，阻水效果好
GYDXTZW
"室外用、光纤带、中心管式、油膏填充夹带钢丝的钢带-阻燃聚乙烯护套"
应用场景：管道、架空、直埋等有阻燃要求的场所
GYXTW
"室外用、中心管式、油膏填充夹带钢丝的钢带-聚乙烯护套"
应用场景：管道、架空
GYXTS
"室外用、中心管式、油膏填充钢丝铠装、钢-聚乙烯护套"
应用场景：管道、架空
GYFXTF
"室外用、中心管式、油膏填充非金属加强带、聚乙烯护套"
应用场景：管道、架空、全介质防雷电的场所、抗腐蚀
FRP纵包带克服了FRP棒柔性差和芳纶刚性差的问题
GYXTW53
"室外用、中心管式、油膏填充夹带钢丝-聚乙烯护套、钢-聚乙烯外护套"应用场景：直埋
注：柔韧性和抗弯曲性能好中心管式一般还有阻水带"
GYTC8S
"室外用、油膏填充、8字型自承式钢-聚乙烯护套"
应用场景：自承式架空
ADSS
"非金属加强件、松套层绞、聚乙烯内护套芳纶铠装、聚乙烯外护套"
应用场景：自承式架空，全介质防雷电、直接挂在电力杆塔上用于架空高压输电系统的通信路线
非自承式蝶形引入光缆
GJXH (GJXV)【金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光缆】
GJXFH (GJXFV)【非金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光缆】
GJXDH (GJXDV)【金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光纤带光缆】
GJXFDH(GJXFDV)【非金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光纤带光缆】
光缆结构是将光纤（或光纤带）放置在两根平行加强件中间后挤包一层阻燃聚烯烃护套(LSZH)，也可以是聚氯乙烯（PVC）护套；光纤芯数可以为1芯、2芯、4芯。
应用场景：用于FTTH、室内可用
注意：非金属加强件可以是FRP、KFRP（芳纶增强FRP）GFRP(玻璃增强FRP)，金属加强件为细钢丝外护套可以是LSZH也可以是PVC阻燃材料G657光纤弯曲半径小
自承式蝶形引入光缆
GJYXCH (GJYXFCH)【金属（或非金属）加强件、低烟无卤护套、自承式蝶形引入光缆】GJYXDCH (GJYXFDCH)【金属（或非金属）加强件、低烟无卤护套、自承式蝶形引入光纤带光缆】光缆结构是将光纤（或光纤带）放置在两根平行加强件中间，同时在一端平行位置放置一根金属吊线后挤包一层阻燃聚烯烃护套(LSZH)；光纤芯数可以为1芯、2芯、4芯。
用于FTTH、室内外均可用、自承式
单芯圆型光缆GJFJV（GJFJZY）
室内用、非金属加强件（芳纶）、紧套被覆聚、氯乙烯护套应用场景：用于拉远光缆子单元
光电复合缆
集光纤、输电铜线、铜信号线于一体
应用场景：用于宽带接入、设备用电、应急信号传输。
