VLS 是一个比较古老的一种生长机理。1964年,Wagner 和Ellis在研究单晶Si生长时,发现了被称之为VLS的晶须 生长方法,其原理可用Au为生长剂,Si晶须的生长来说明 生长过程。
VLS原理生长示意图
在晶体取向(111)的硅单晶片上放一金的小颗粒,加热到高于Au-Si 体系的共熔点温度,便生成平衡组成Au-Si熔融合金;接着通入H2 +SiCl4混合气体,还原生成的Si便持续地溶解于Au-Si熔融合金中, 使得熔融合金中的Si达到过饱和状态;当此过饱和状态达到一定程 度,Si开始从Au-Si熔融合金中析出并在基片上沉积。
Amparo Fuertes Institut de Ci`encia de Materials de Barcelona (ICMAB-CSIC), Campus UAB, 08193 Bellaterra, Spain
1、研究内容
因范德瓦尔斯力而分离的[X-M-N-N-M-X](X = Cl,Br或I; M=Ti、Zr或Hf)组成的双层的Ti、Zr和Hf的氮卤化物显示 层状结构。双层间的供电子体诱发超导电性临界温度达 25.5K。讨论了此组材料的主体和插入的化合物的合成和 化学结构,以及插入的化合物的结构和化学特性对超导特 性的影响。 Juzal和Fowles等人最初研究了化合物MNX(X = Cl,Br或I; M=Ti、Zr或Hf),他们也曾经研究过氨与与钛、锆等过渡 金属的卤化物反应。
纳米粒子的小尺寸效应:当颗粒的尺寸与光波波长、
德布罗意波长以及超导态的相干长度或透射深度等物理特 征尺寸相当或更小时,晶体周期性的边界条件将被破坏, 非晶态纳米粒子的颗粒表面层附近的原子密度减少,导致 声、光、电、磁、热、力学等特性呈现新的物理性质的变 化。
三元材料平均电压

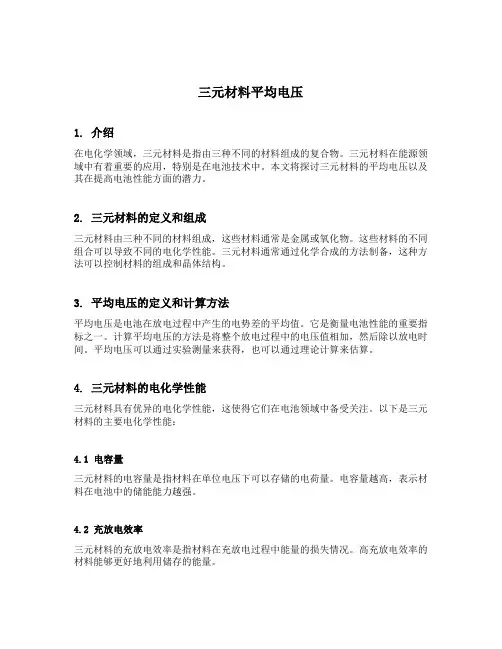

三元材料平均电压1. 介绍在电化学领域,三元材料是指由三种不同的材料组成的复合物。
三元材料在能源领域中有着重要的应用,特别是在电池技术中。
本文将探讨三元材料的平均电压以及其在提高电池性能方面的潜力。
2. 三元材料的定义和组成三元材料由三种不同的材料组成,这些材料通常是金属或氧化物。
这些材料的不同组合可以导致不同的电化学性能。
三元材料通常通过化学合成的方法制备,这种方法可以控制材料的组成和晶体结构。
3. 平均电压的定义和计算方法平均电压是电池在放电过程中产生的电势差的平均值。
它是衡量电池性能的重要指标之一。
计算平均电压的方法是将整个放电过程中的电压值相加,然后除以放电时间。
平均电压可以通过实验测量来获得,也可以通过理论计算来估算。
4. 三元材料的电化学性能三元材料具有优异的电化学性能,这使得它们在电池领域中备受关注。
以下是三元材料的主要电化学性能:4.1 电容量三元材料的电容量是指材料在单位电压下可以存储的电荷量。
电容量越高,表示材料在电池中的储能能力越强。
4.2 充放电效率三元材料的充放电效率是指材料在充放电过程中能量的损失情况。
高充放电效率的材料能够更好地利用储存的能量。
4.3 循环寿命循环寿命是指材料在多次充放电循环后依然保持较高性能的能力。
三元材料通常具有较长的循环寿命,这使得它们在可持续能源领域中具有潜在的应用前景。
4.4 速率性能速率性能是指材料在高速充放电过程中能够保持较高性能的能力。
三元材料通常具有优异的速率性能,这使得它们适用于电动车等高功率应用。
5. 三元材料的应用三元材料在能源领域中有广泛的应用,主要包括以下几个方面:5.1 锂离子电池三元材料在锂离子电池中作为正极材料具有重要作用。
它们可以提高电池的能量密度和循环寿命,从而提高电池的性能。
5.2 超级电容器三元材料在超级电容器中作为电极材料,可以提高电容器的电容量和充放电效率。
5.3 燃料电池三元材料在燃料电池中作为催化剂具有良好的性能。
三元正极材料简介
车等领域,市场需求旺盛。
发展趋势
技术创新
随着电动汽车市场的快速发展, 三元正极材料技术不断创新,性 能不断提升,成本不断降低。
环保趋势
随着环保意识的提高,三元正极 材料生产过程中的环保要求越来 越高,企业需要加强环保投入。
产业链整合
三元正极材料产业链较长,涉及 矿产、化学品、电池等多个领域 ,企业需要加强产业链整合,提 高竞争力。
电压平台
三元正极材料具有较高的电压 平台,有助于提高电池的能量
密度。
物理性能
晶体结构
三元正极材料具有稳定的晶体结构,能够提 高材料的机械性能和热稳定性。
密度
高密度三元正极材料能够减小电池体积,提 高能量密度。
颗粒形貌
颗粒形状和大小可控,有助于提高电极的制 备工艺和电化学性能。
硬度
适当的硬度有助于提高电极的加工性能和循 环寿命。
应用
广泛应用于电动汽车、混合动力汽车、电动自行车、智能手机、平板电脑等领域。
02
三元正极材料的性能
电化学性能
高能量密度
三元正极材料具有较高的能量 密度,能够提供更长的电动汽
车续航里程。
循环寿命
经过多次充放电循环,三元正 极材料的性能衰减较低,保证 了电池的长寿命。
倍率性能
三元正极材料具有良好的倍率 性能,允许电池在大电流下快 速充电和放电。
提高其电化学性能。
成本控制的挑战与解决方案
要点一
挑战
要点二
解决方案
三元正极材料成本较高,包括材料成本、生产成本、回收 成本等,这限制了其在电动汽车等大规模应用领域的发展 。
通过降低原材料成本、提高生产效率、开发低成本回收技 术等方法,可以降低三元正极材料的成本。例如,采用价 格较低的镍、钴、锰等替代材料,开发新型的合成方法, 提高生产效率,同时开发有效的回收技术,实现三元正极 材料的循环利用,降低其生命周期成本。
锂离子电池三元正极材料全面
配制,在700~1000℃
氛下煅烧而成。
具体采用以下几种方法:(1)用过渡金属和非过渡金属 (Ni、Mn、Mg、A1、In、Sn),来替代LiCoO2的Co用以改善其循环性能。 LiFePO4的电化学性能主要取决于其化学反应、热稳定以及放电后的产物FePO4。
LiNi1/3Co1/3Mn1/3O2 在要求的充放电电位范围,与电解质溶液具有相容性
钴酸锂具有三种物相 , 即层状结构 的 尖晶石结构的 和岩盐相 。目前,在锂离子电池 中,应用最多的是层状 的 LiCoO2 ,其理 论容量为 274mAh/g , 实际容量在140—155 mAh/g 。其优点为 :工作电压高,充放电电压平稳 ,适合大电流放电,比能量高 , 循环性能好。缺点 是 :实际比容量仅为理论容量的 50%左右, 钴的利用率低 ,抗过充电性能差点,击在添较加高标充题电电压下比容量迅 速 降低。另外,再加上钻资源匮乏,价格高的因素,因此 ,在很大 程度上减少了钴系锂离子 电池的使用范围,尤其是在电动汽车和 大型储备 电源方面受到限制。
其 锂中离正子、 电负 池极 三材 元为料 正的 极了选 材提择料和 全高质 面量L直iC接o决O定2锂的离容子电量池,的性改能善与价其格循。环性能、降 低成本,人们采取了掺 1997年,P杂adh和i等包人最覆早的提出方了法LiF。ePO具4的体制采备以用及以性能下研几究。种方法:(1)用过渡金属和非过渡金属 ((1)1可)以层在状L或(iNN隧iOi道、2正结M极构材n,料、以掺M利杂于gC锂、o、离AM子1n的、、脱CI嵌an、,、F且、S在Anl锂等)离,元子素来,脱替制嵌成时代复无L合结i氧构C化上o物的O正变2的极化 材C,料o以用以保增以证强电改其极稳善具定有其性良,循好提环高的充可性放逆能电性容能量;和循环寿命 。 。试验发现过渡金属代替 Co改善了正极材料结构的稳定性;而掺杂非过 在试要验求 发的现充过渡放渡电金金电属属位代范替会围C牺,o改与牲善电了正解正质极极溶材材液料具料结有构的相的容比稳性定容性量;; 锂锂19离离97子 子年电电,池池P(a的的2d)性正hi引等能极人主材人最要料早取的P提决选、出于择V了所L等用iF电e杂P池O质内4的部原制材子备料以的以及结及性构能和一点研性究能些击。。非添晶加物标,题如H3PO4、SiO2、Sb的化合 本(其2)文中还就 正可近、以年负在物变来极L层材i等化N状料iO,的镍的2材钴选可 可料锰择中以逆三和掺元质使性杂复量P,L合直2Oi材接从C5料决;o而的定O制锂增2的法离强、子晶电循性体池能环的方结性稳面构能的定与研部价性究分格状和。况发提进生行高综变充述化,放并,简电要以容概述提量了高;锂离L子iC电o池O正2极电材极料的结发构展趋势.
详解三元材料的优缺点与安全性
详解三元材料的优缺点与安全性来源:电动知家习惯上我们说三元材料一般是指镍钴锰酸锂NCM正极材料(实际上也有负极三元材料),Ni,Co,Mn,三种金属元素可以按照不同的配比得出不同种类的三元材料。
通式为LiNi1-x-yCoxMnyO2,常见的配比有111,424,523,622,811,大家注意注意以上比例的排序是N:C:M,中国和国外的叫法不一样。
此外要说的一点就是NCA材料虽然经常和NCM一起被提及,但准确的说算是二元高Ni材料,不能列为三元材料。
三元材料的合成方法对比化学共沉淀法:一般是把化学原料以溶液状态混合,并向溶液中加入适当的沉淀剂,使溶液中已经混合均匀的各个组分按化学计量比共沉淀出来,或者在溶液中先反应沉淀出一种中间产物,再把它煅烧分解制备出微细粉料。
化学共沉淀法分为直接化学共沉淀法和间接化学共沉淀法。
直接化学共沉淀法是将Li、Ni、Co、Mn的盐同时共沉淀,过滤洗涤干燥后再进行高温焙烧。
间接化学共沉淀法是先合成Ni、Co、Mn三元混合共沉淀,然后再过滤洗涤干燥后,与锂盐混合烧结;或者在生成Ni、Co、Mn三元混合共沉淀后不经过过滤而是将包含锂盐和混合共沉淀的溶液蒸发或冷冻干燥,然后再对干燥物进行高温焙‘烧。
与传统的固相合成技术相比,采用共沉淀方法可以使材料达到分子或原子线度化学计量比混合,易得到粒径小、混合均匀的前驱体,且煅烧温度较低,合成产物组分均匀,重现性好,条件容易控制,操作简单,商业化生产采用此方法。
固相合成法:一般以镍钴锰和锂的氢氧化物或碳酸盐或氧化物为原料,按相应的物质的量配制混合,在700~1000℃煅烧,得到产品。
该方法主要采用机械手段进行原料的混合及细化,易导致原料微观分布不均匀,使扩散过程难以顺利地进行,同时,在机械细化过程中容易引入杂质,且煅烧温度高,煅烧时间长,反应步骤多,能耗大,锂损失严重,难以控制化学计量比,易形成杂相,产品在组成、结构、粒度分布等方面存在较大差异,因此电化学性能不稳定。
三元正极材料简介介绍
汇报人: 日期:
目录
• 三元正极材料概述 • 三元正极材料的特性与优势 • 三元正极材料的生产与制备技术 • 三元正极材料的挑战与研究前沿 • 三元正极材料在电池产业中的应用实例 • 总结与展望
01
三元正极材料概述
定义与组成
定义
三元正极材料是指由三种元素组成的锂离子电池正极材料。通常,这三种元素 包括镍(Ni)、钴(Co)和锰(Mn),简称为NCM。
04
三元正极材料的挑战与研究前 沿
热稳定性挑战
热失控现象
三元正极材料在高温甚至正常工 作温度下可能发生热失控现象, 导致电池性能下降甚至安全隐患
。
晶体结构稳定性
材料晶体结构的稳定性与热稳定性 密切相关,如何优化晶体结构以提 高热稳定性是一个重要研究方向。
热隔离与散热设计
针对三元正极材料的热稳定性挑战 ,电池系统的热隔离与散热设计成 为关键,以防止过热引发安全问题 。
组成
三元正极材料的组成可以根据需要进行调整,以获得不同的性能。通常,通过 调整镍、钴、锰的比例,可以实现对电池容量、能量密度、循环寿命等性能的 优化。
发展历程
01
早期阶段
在锂离子电池发展的早期阶段,主要采用的是单一的钴酸锂作为正极材
料。然而,钴资源稀缺且价格昂贵,促使人们寻求替代材料。
02 03
三元材料的兴起
三元正极材料具有高能量密度和 长寿命,适用于大型储能电站, 可实现电网调峰、调频等功能。
高效能量转换
三元正极材料具有优异的充放电 性能,提高储能电站的能量转换
效率。
环保可持续
三元正极材料生产过程中污染较 小,且废弃电池可回收再利用,
有利于环保和可持续发展。
高镍三元简介演示
01
高镍三元材料的应用案例
电动汽车电池应用
1 2
高能量密度
高镍三元材料具有高能量密度的特点,能够提升 电动汽车的续航里程,满足消费者日益增长的需 求。
快速充电性能
高镍三元材料具备优异的倍率性能,支持快速充 电,缩短电动汽车充电时间,提高用户便利性。
3
良好的循环寿命
在电动汽车电池应用领域,高镍三元材料表现出 良好的循环寿命,确保电池在长期使用过程中保 持稳定的性能。
未来发展方向与策略建议
多元化资源供应
积极寻求多元化的资源供应,降低对单一资源的依赖,确 保高镍三元材料的稳定生产和市场供应。
提升安全性能
加强高镍三元材料安全性能的研究,通过改进材料组成、 优化电池管理系统等方式提高电池的安全性能,满足市场 不断增长的安全性能要求。
推动技术创新
加大科研投入,推动高镍三元材料的技术创新,提高材料 的能量密度、循环寿命等关键性能指标,降低成本,拓展 应用领域。
安全性能
过充、过放安全性能
01
高镍三元材料具有良好的过充、过放安全性能,能够有效地防
止电池过充、过放引起的安全问题。
耐滥用性能
02
高镍三元材料不易受到外界物理、化学因素的影响,具有较强
的耐滥用性能。
环保性能
03
高镍三元材料不含有毒有害物质,符合环保要求,是一种绿色
环保的电池材料。
01
高镍三元材料的发展前景 与挑战
感谢您的观看
THANKS
溶胶凝胶法
总结词
高纯度、纳米级。
详细描述
溶胶凝胶法是一种制备高纯度、纳米级高镍三元材料的方法。它通过将金属醇盐或金属醋酸盐等溶质 溶解在有机溶剂中,形成溶胶,再经过凝胶化、干燥和热处理等步骤得到目标材料。该方法制备的材 料纯度高、粒度小、均匀性好,但工艺较复杂,成本较高。
第五章 三元相图
5.1
三元相图的成分表示法
C
二元系的成分可用一条 直线上的点来表示;三元 系合金有两个独立的成分 参数,所以必须用一个平 面三角形来表示,这个三 角形叫做成分三角形或浓 度三角形。常用的成分三 角形是等边三角形,有时 也用直角三角形或等腰三 角形。 A
A%
C%
B%
B
浓度三角形
5.1.1 浓度三角形 1. 等边三角形 三角形的三个顶点A,B, C分别表示3个纯组元, 三角形的边AB,BC, CA分别表示3个二元系 的成分坐标,三角形内 的任一点都代表一定成 分的三元合金. A 一般按顺时针(或逆时针) 标注组元浓度。
L(三元) ΔT α(三元)
自由度:f=c-P+1=3-2+1=2 故三元匀晶转变区可有两个自由度: 温度和相成分。
5.3.1 相图分析
1 画图 (1) 先画一成份三角形 (应为正三角形) (2) 画温度轴 (3) 画二元匀晶相图(每 两个合金上存在一个二 元相图) ---三元系立体图可视为三 个二元系在空间的延伸 液相面----三个二元系的液相线 所围成的面. 固相面----三个二元系的固相线 所围成的面.
5.4
三元共晶相图
TA A2 A3 A1 E3 E C2 C3 C1 C TB
5.4.1 组元在固态互不溶,具有共晶转变的相图
一、相图分析
1. 画图 (1) 先画一成份三角形
(2) 画温度轴
(3) 画二元共晶相图
E1 TC E2
B2 B3
B1 B
三个二元共晶相图向空间 A 延伸 (4) 画出四相平衡共晶转变平 面A1B1C1 (5) 三个二元系共晶点向空间 延伸为三条共晶沟线,交 A1B1C1面于E点,称为共晶点
三元正极材料行业研究报告.
镍钴锰三元正极材料行业研究报告二○一一年九月二十四日目录一、三元正极材料介绍 (1)1.1 三元正极材料简介 (1)1.2 三元材料的结构特征 (2)1.3 三元材料的分类 (4)1.4 三元材料的改性方法 (5)1.5 三元材料与其他正极材料性能比较 (5)1.6 行业应用 (6)二、三元材料行业市场现状及发展对策 (7)2.1 全球锂电池材料需求及销售分析 (7)2.2 三元材料国内外发展现状 (8)2.2 三元材料市场细分 (8)2.3 三元材料市场前景 (9)2.4 三元材料市场竞争状况 (9)三、国内三元材料企业及产能概况 (9)四、生产制备方法 (11)五、应用领域 (13)6.1 通讯电池 (13)6.2 新能源汽车 (13)一、三元正极材料介绍1.1 三元正极材料简介三元正极材料是指镍钴锰酸锂(Li(NiCoMn)O2),三元复合正极材料前驱体等产品,以下所说的三元材料仅指其通式为Li(Ni x Co y Mn z)O2的镍钴锰酸锂,是以镍盐、钴盐、锰盐为原料制备而成,产品为黑色粉末,其含有镍钴锰的比例可以根据实际需要调整。
可用于小型电池和动力电池中。
三元材料因兼有LiNiO2和LiCoO2的优点,且价格便宜,合成容易,被认为是最有可能取代目前商用LiCoO2的新型正极材料,也是现今锂离子电池研究的一大热点。
图1-1 三元正极材料体系三元材料与钴酸锂相比,具有以下显著优势:1、成本低:由于不含钴,成本仅相当于钴酸锂的1/4 且更绿色环保。
2、安全性好:安全工作温度可达170℃,而钴酸锂仅为130℃,大幅提升了使用安全性,有利于消费者的人身安全。
3、克容量高:充电电压在4.6V 时(钴酸锂充电限制电压为4.2V),其克容量发挥高达210mah/g, 充电电压在4.8V 时,其克容量发挥高达245mah/g,相当于钴酸锂的1.7 倍,极大提升了电池的能量密度和供电时间。
4、电池的循环使用寿命延长了45%。
三元材料主要性能指标及影响因素分析
三元材料主要性能指标及影响因素分析三元材料是指由三种元素组成的材料,通常由两种金属元素和一种非金属元素组成。
三元材料具有很多优异的性能,包括高强度、高硬度、优异的耐磨损性、高导热性等。
下面将对三元材料的主要性能指标及其影响因素进行分析。
1.强度:强度是材料抵抗外部载荷导致变形和破坏的能力。
三元材料通常具有较高的强度,在结构、航空航天和汽车等领域有广泛应用。
影响强度的因素包括晶粒尺寸、晶界结构和位错密度等。
2.硬度:硬度是材料抵抗外部压力和切削导致塑性变形的能力。
三元材料通常具有较高的硬度,可以用于制作刀具、轴承和耐磨零件等。
硬度受到晶体结构、晶粒尺寸和固溶元素含量等因素的影响。
3.耐磨损性:耐磨损性是材料抵抗摩擦和磨损导致的表面破坏的能力。
三元材料通常具有优异的耐磨损性,可以用于制作摩擦副、切削工具和耐磨零件等。
耐磨损性受材料的晶粒尺寸、硬度和表面处理等因素的影响。
4.导热性:导热性是材料传递热量的能力。
三元材料通常具有较高的导热性,可以用于制作散热器、热交换器和导热板等。
导热性受材料的晶体结构、晶粒尺寸和固溶元素含量等因素的影响。
除了上述主要性能指标外,三元材料还具有其他重要的性能指标,如耐腐蚀性、热膨胀系数、密度等。
这些性能指标的优劣决定了三元材料在不同领域中的应用范围。
影响三元材料性能的因素有很多,下面列举了一些重要的因素:1.成分控制:三元材料的性能受材料成分的控制影响。
对于金属材料来说,合理控制不同金属元素的含量和比例可以调节材料的硬度、强度和耐磨损性等性能。
2.晶粒尺寸:晶粒尺寸是材料的晶体结构特征之一,对材料性能有着重要影响。
通常情况下,较小的晶粒尺寸可以提高材料的硬度和强度,同时也使材料的韧性有所下降。
3.加工工艺:材料的制备工艺对材料的性能也有很大影响。
例如,通过适当的加工过程,可以调节材料的晶粒尺寸、晶界结构和位错密度,从而改善材料的强度、硬度和耐磨损性等性能。
4.固溶元素:固溶元素是指在晶格中被溶解的元素,对材料性能有重要影响。
ms 三元异质结的构建
ms 三元异质结的构建MS三元异质结是一种常见的半导体器件结构,由金属(M)、半导体(S)和绝缘体(I)三种材料组成。
它的构建方式在现代电子技术中具有重要的应用价值。
我们来了解一下MS三元异质结的结构和原理。
在MS三元异质结中,金属(M)是导电性很好的材料,它通常被用作电极。
而半导体(S)是一种电导率介于导体和绝缘体之间的材料,它的电导率可以通过控制掺杂来改变。
绝缘体(I)则是一种电绝缘性很好的材料,用于隔离金属和半导体。
在MS三元异质结中,金属和半导体之间形成了能带阻隔层,这种能带阻隔层能够防止电子和空穴在金属和半导体之间自由传输。
当外加电压施加在MS三元异质结上时,电子和空穴会被强电场加速,从而克服能带阻隔层的限制,通过电子隧穿效应,从金属侧传输到半导体侧。
这种电子隧穿效应使得MS三元异质结具有很高的导电性能。
接下来,我们来看一下MS三元异质结的应用。
由于MS三元异质结具有很高的导电性能,它被广泛应用于电子器件中。
其中最常见的应用之一是在光电二极管中。
光电二极管是一种将光信号转换为电信号的器件,它的核心部件就是MS三元异质结。
当光照射到光电二极管中的MS三元异质结上时,光子能量被转化为电子能量,通过电子隧穿效应,电子从金属侧传输到半导体侧,从而产生电流。
这样就实现了光信号向电信号的转换。
MS三元异质结还常用于高频器件中。
由于MS三元异质结具有很高的导电性能,它能够有效地传输高频信号。
因此,在射频放大器、微波器件等高频应用中,MS三元异质结被广泛应用。
它可以实现高频信号的放大和传输,从而满足通信系统对高频信号处理的要求。
除了光电器件和高频器件,MS三元异质结还有其他一些应用。
例如,在半导体激光器中,MS三元异质结用于电流注入和光子辐射。
在太阳能电池中,MS三元异质结用于光电转换。
在传感器中,MS三元异质结用于信号检测和传输。
可以说,MS三元异质结在现代电子技术中发挥着重要的作用。
MS三元异质结是一种常见的半导体器件结构,由金属、半导体和绝缘体三种材料构成。
镍钴锰三元锂离子电池正极材料的优缺点
镍钴锰三元锂离子电池正极材料的优缺点镍钴锰三元锂离子电池正极材料由镍、钴和锰的合金组成,是一种常见的高性能电池材料。
它具有许多优点,但同时也存在一些缺点。
在本文中,我们将详细探讨镍钴锰三元锂离子电池正极材料的优缺点,并分享我们对这一主题的观点和理解。
1. 优点:1.1 能量密度高:镍钴锰三元锂离子电池正极材料具有较高的能量密度,可以存储更多的电能。
这使得它在电动汽车和便携电子设备等领域具有广泛的应用前景,能够提供更长的续航里程和更持久的电池寿命。
1.2 热稳定性好:相对于其他材料,镍钴锰三元锂离子电池正极材料具有较好的热稳定性。
它能够在高温下保持较低的内阻,降低热失控的风险,提高电池的安全性能。
1.3 循环寿命长:该材料具有良好的循环寿命,能够经受数千次的充放电循环而不明显衰减。
这使得镍钴锰三元锂离子电池成为一种可靠的电池技术,能够满足用户对长寿命电池的需求。
1.4 成本相对较低:与其他材料相比,镍钴锰三元锂离子电池正极材料的成本相对较低。
这主要是由于镍、钴和锰是常见的资源,并且在市场上相对容易获得。
相对较低的成本使得该材料在大规模应用中更具竞争力。
2. 缺点:2.1 循环过程中容量衰减:尽管镍钴锰三元锂离子电池具有较好的循环寿命,但在循环过程中会出现一定的容量衰减。
这是由于正极材料中的金属元素在充放电过程中与电解液的反应,导致正极结构的不稳定性。
容量衰减会影响电池的续航能力和使用寿命。
2.2 对环境的影响:镍钴锰三元锂离子电池正极材料中的钴是一种价格昂贵且相对稀缺的资源。
其采矿和提取对环境造成一定的负面影响,包括土壤污染和水资源的消耗。
需要采取可持续的资源管理和回收措施,以减少对环境的不良影响。
2.3 能量密度不及其他材料:尽管镍钴锰三元锂离子电池正极材料具有较高的能量密度,但相比于其他一些新型材料,如钴酸锂、三聚磷酸铁锂等,其能量密度相对较低。
这限制了其在某些应用领域的发展,并需要进一步的技术改进来提高能量密度。
高电压正极材料中值电压
高电压正极材料中值电压高电压正极材料是指在锂离子电池中承担正极反应的材料,能够帮助电池实现高能量密度和高电压输出。
正极材料的性能直接影响着锂离子电池的性能和功能。
值电压是针对正极材料而言的,表示材料在锂离子电池中的放电终止电压或充电截止电压。
本文将从高电压正极材料的种类、工作原理以及应用前景等方面进行介绍,以帮助读者更好地了解高电压正极材料的值电压。
一、高电压正极材料的种类在锂离子电池中使用的高电压正极材料主要有三类:钴酸锂、三元材料和钛酸锂。
1.钴酸锂:钴酸锂是目前最常见的高电压正极材料之一,其电池工作电压一般为3.6~4.2V。
钴酸锂具有高能量密度、较高的放电平台和较好的循环性能等优点,适用于传统的锂离子电池。
2.三元材料:三元材料是指由镍、锰和钴组成的材料,也是一种常用的高电压正极材料。
三元材料的电压平台可达4.7~4.8V,具有更高的能量密度和更好的循环寿命。
然而,三元材料的制备工艺复杂,成本较高。
3.钛酸锂:钛酸锂是一种相对较新的高电压正极材料,其电压平台可达5V以上。
钛酸锂具有较高的能量密度、更好的循环性能和较低的成本等优点,被认为是未来锂离子电池的潜在候选材料。
二、高电压正极材料的工作原理高电压正极材料的工作原理涉及电化学反应和离子传输等过程。
以钴酸锂为例,其通过放电和充电反应来储存和释放电能。
1.放电过程:当锂离子电池正极材料钴酸锂与锂离子反应时,发生LiCoO2 + xLi+ + xe- ↔ Li1-xCoO2的反应。
在放电过程中,锂离子从正极材料LiCoO2中脱除,进入电解液中并通过电解液传输到负极材料,同时释放出电子,通过外部电路传送电流,完成电能的转化。
2.充电过程:当外部电源施加正极反电动势时,锂离子从电解液中传输到正极材料LiCoO2中,发生Li1-xCoO2 + xLi+ + xe- ↔LiCoO2的反应。
在充电过程中,锂离子从负极材料传输到正极材料,与正极材料中的锂离子结合,同时通过外部电源输入电子,将电能转化为化学能,储存在正极材料中。
三元材料总结
在自然界中,锂元素是最轻的金属,它的原子量为6.94g/mol,ρ=0.53g/cm-3,电化学当量最小,为0.26 g·Ah-1,标准电极电位最负,为-3.045 V,锂元素的这些特点决定了它是一种具有很高比能量的材料。
层状的Co02,其理论容量为274 mAh/g,实际容量在140~155 mAh/g。
其优点为:工作电压高,充放电电压平稳,适合大电流放电,比能量高,循环性能好。
缺点是:实际比容量仅为理论容量的50%左右,钴的利用率低,抗过充电性能差,在较高充电电压下比容量迅速降低。
另外,再加上钴资源匮乏,价格高的因素,因此,在很大程度上减少了钻系锂离子电池的使用范围,尤其是在电动汽车和大型储备电源方面受到限制。
镍钴锰三元复合正极材料研究工作中面临的问题和不足(1)合成工艺不成熟,工艺复杂。
由于世界各国对于复合正极材料的研究最近几年才开始,且材料中的Ni2+极难氧化成Ni3+,锰离子也存在多种氧化价态,因而合成层状结构的正极材料较为困难,尚未研究出最佳的合成工艺。
由于大量掺入过渡金属元素等因素,复合正极材料的合成工艺相对复杂,需经过长时间的煅烧,并且大多只能在氧气气氛中,温度高于900℃的条件下合成出具有优异电化学性能的复合正极材料,这对于该材料的工业化生产带来了很大的局限性。
(2)忽略了镍钴锰三元复合正极材料合成过程中前驱体的研究。
由于目前合成复合正极材料均需煅烧,而国内外普遍采用直接市售的、Ni-H电池及陶瓷行业专用的镍化物、钴化物和锰化物作为煅烧原料进行合成,仅考虑原料的化学组成,而未注意到煅烧前驱体的种类和相关性能对复合正极材料的结构和电化学性能产生的巨大影响。
目前开发高性能、低成本的新型锂离子电池正极材料的研究思路主要有:(1)充分综合钴酸锂良好的循环性能、镍酸锂的高比容量和锰酸锂的高安全性及低成本等特点,利用分子水平混合、掺杂、包覆和表面修饰等方法合成镍钴锰等多元素协同的复合嵌锂氧化物;(2)高安全性、价廉、绿色环保型橄榄石结构的LiMPO4 (M=Fe、Mn、V等)的改性和应用;(3)通过对传统的钴酸锂、镍酸锂和锰酸锂等正极材料进行改性、掺杂或修饰,以改善其理化指标和电化学性能。
三元材料中 ni mn co作用
三元材料中ni mn co作用全文共四篇示例,供读者参考第一篇示例:三元材料是指由镍(Ni)、锰(Mn)和钴(Co)三种金属元素组成的材料。
这三种元素在材料中发挥着重要的作用,共同影响着材料的性能和应用。
下面我们就来详细探讨一下这三种元素在三元材料中的作用。
锰(Mn)是三元材料中最常见的元素之一,它通常用于调控材料的磁性和结构特性。
锰的加入可以提高材料的磁导率,改善其磁性能,使其具有更强的磁性。
锰还可以稳定材料的晶体结构,提高其热稳定性和耐腐蚀性。
锰在三元材料中扮演着调节磁性和结构的重要角色。
三元材料中的锰、钴和镍这三种元素各自发挥着重要的作用,共同影响着材料的性能和应用。
它们相互配合,共同发挥作用,在提高材料的磁性、电导率、耐磨性等方面都起着至关重要的作用。
对这三种元素在三元材料中的相互作用和影响进行深入研究,对于开发出更优异的三元材料具有重要意义。
【此处2000字内容大致意思已表达完整】第二篇示例:三元材料是一种由镍(Ni)、锰(Mn)和钴(Co)组成的合金材料,具有很强的特殊性能和广泛的应用领域。
在三元材料中,Ni、Mn、Co三种元素的作用是相互协调的,相互配合,以发挥最优化的性能。
Ni、Mn、Co作为三元材料的主要合金元素之一,各自具有独特的特性。
Ni是一种重要的结构材料,具有很高的进化和变形能力,可以改善合金的强度和塑性。
Mn是一种优良的合金元素,可以提高材料的硬度和强度,还可以提高合金的热处理和热稳定性。
Co是一种非常耐蚀的金属,具有很高的耐磨性和耐蚀性,可以提高合金的耐腐蚀性。
三种元素都有各自的特性,可以相互补充,形成一种优良的三元合金材料。
Ni、Mn、Co在三元材料中的相互作用对材料的性能有很大的影响。
三元材料中的Ni、Mn、Co三种元素之间的相互作用可以改变合金的微观结构和化学成分,从而改变合金的物理性能和化学性能。
Ni、Mn、Co的比例和含量的调节可以改变材料的晶体结构和相变温度,影响材料的强度、硬度、导电性和热性能等。
三元材料简介介绍
三元材料可以作为催化剂载体,用于处理汽车尾气和工业 废气中的有害物质。其高比表面积和化学稳定性使其成为 催化剂的理想载体。
要点二
化工领域
三元材料还可以作为催化剂用于化工生产过程中,提高生 产效率和产品质量。
其他领域的应用
消费电子领域
三元材料因其高能量密度和安全性,被广泛应用于手机 、笔记本电脑等消费电子产品中。
其他方法
喷雾热解法
将原料溶液通过喷嘴喷成雾状,在高温条件 下进行热解反应,制备出三元材料。该方法 具有反应温度低、生产效率高等优点,但产 品的纯度和粒度可能受到影响。
离子注入法
将离子束注入到基底材料中,通过离子束的 能量和注入离子的浓度来控制三元材料的结 构和性能。该方法具有可定点、定向注入等 优点,但设备成本较高,生产效率较低。
航空航天领域
三元材料由于其高强度、轻质和良好的高温性能,被广泛应用于航空航 天领域,如飞机和火箭的零部件等。
03
环境友好领域
三元材料的化学稳定性和耐腐蚀性使其在环保领域具有广泛应用,如催
化剂、防腐涂料和过滤器等。
02
三元材料的基本属性
物理性质
密度
三元材料的密度通常介于组 成元素的密度之间,可以通 过调整元素的比例来改变密
三元材料简介介绍
汇报人: 日期:
contents
目录
• 三元材料概述 • 三元材料的基本属性 • 三元材料的制备方法 • 三元材料的应用案例 • 三元材料的未来展望
01
三元材料概述
定义与分类
定义
三元材料,也称为三元合金或简单称为"三元",是由三种不同的元素或组分组成的合金或化合物。三元材料是一 个广泛的术语,通常用于描述由三种化学元素组成的材料。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
IV-VI 族化合物也是一类典型的热电材料, 其中的代表就是适用于中温温差发电的 PbTe
化合物。由于 Pb 具有很强的毒性,对环境污染比较大,所以 PbTe 化合物的应用受到了一
GeTe 化合物也是 IV-VI 族化合物中的一员, 但其热电性能不如 PbTe 化合物。 IV-VI 定的限制。
族化合物成分优化是一种广泛使用的合成方法, 它不仅能改变材料的组成尤其是自由载流子 浓度,而且能使材料具有某种新的性能。通常 GeTe 合金中会存在着较多的 Ge 空位,虽然 合金电导率高,但是热电性能并不好。本文以 GeTe 热电材料为研究对象,采用真空熔炼的 方法合成 GeTe 基三元合金,在合金成分中添加金属 Sb 和 Bi 元素,希望可以降低其空穴浓 度,提高 Seebeck 系数,获得相对高的电学性能。
Ge-Bi-Te 三元合金电导率与温度的关系如图 6 所示。试样的电导率随着温度升高而降
低,在 550K 后电导率的变化趋势变缓,这个变化规律与 Ge-Sb-Te 熔炼合金的电导率变化 相似。 合金试样同样在室温时具有高的电导率, Ge46Bi4Te50 试样的最高电导率在 2.3×105 S·m-1
2. 实验
以 Ge、Bi、Sb、Te 元素为原料(Ge、Bi、Sb、Te 的纯度 ≥ 99.999%) ,按 Ge50-xSbxTe50 (x = 1,3,5,7)和 Ge50-xBixTe50(x = 4,5,7)的化学计量比分别称量混合后放入石英玻 璃管中抽真空密封,在加热炉中熔炼合成,升温速率为 1.5 K⋅min-1,加热到 1273 K 后保温
240 200 160
Ge46Bi4Te50 Ge45Bi5Te50 Ge43Bi7Te50
α, µV⋅K-1
120 80
40 0 250
300
350
400
Temperature, K
450
500
550
600
650
700
图 7. Ge-Bi-Te 三元合金的 Seebeck 系数
图 8 为计算得到的合金试样的功率因子与温度的关系。 通过这三条曲线的比较可以很清 楚的发现:在 400 K 温度意下三种成分试样的功率因子相差很小,温度高于 400 K 后功率因 子之间的差别开始明显。Ge46Bi4Te50,Ge45Bi5Te50,Ge43Bi7Te50 试样的最大功率因子分别为
-2-
Ge 空位,一旦 Sb 原子占据了 Ge 的空位它会给出部分电子,这样就逐渐降低了半导体化合
物的空穴载流子浓度,从而导致合金试样的电导率随 Sb 含量的增加而降低。
500000
400000
Ge49Sb1Te50 Ge47Sb3Te50 Ge45Sb5Te50 Ge43Sb7Te50
1000min,随后淬火,得到的试样表面光亮。在保温过程中,每隔半小时摇动石英管十次使
熔体成分均匀。 用金刚石切割机沿着合金的轴向切割熔炼后的圆柱状合金样品, 所得条状试 样用于材料电导率和 Seebeck 系数的测量。
1
本课题得到国家自然科学基金项目(50471039, 50522203)和教育部博士点基金项目(20060335128)的资 助。 -1-
Seebeck 系数值比较接近,最大值在 180 µV·K-1 左右。
200
160
Ge49Sb1Te50 Ge47Sb3Te50 Ge45Sb5Te50 Ge43Sb7Te50
α, µV⋅K-1
120
80
40
0 250
300
350
400
Temperature, K
450
500
550
600
650
700
3. 实验结果和分析
3.1 Ge-Sb-Te 三元合金
3.1.1 合成产物的物相分析 通过与标准卡片对比, 发 图 1 为真空熔炼方法合成的 Ge-Sb-Te 合金粉末的 XRD 图谱。 现合成产物的衍射峰与 -GeTe 化合物的衍射峰基本一致,晶体结构属于 R3m 斜方晶系, 说明 Sb 原子取代 Ge 原子没有改变 GeTe 的晶体结构。同时在图谱上没有发现 Sb 的化合物 的杂质峰。
3.1.2 三元合金的性能分析
Ge-Sb-Te 三元合金电导率随温度的变化关系见图 2。该三元合金具有高电导率的特征,
室温时四个试样的电导率分别为 4.5×105,2.7×105,2.2×105,1.2×105 S·m-1。材料的电导率 可由公式 = nce (其中 nc 是载流子浓度,e 和 分别是电子电量和载流子迁移率)来表 示,nc 和 的变化会影响电导率 。四个试样的电导率具有相同的随温度的变化趋势:随着 测试温度的升高电导率逐渐下降,开始时下降比较快,一定温度后变化趋于平缓。开始时电 导率的快速下降与散射作用增强有关。温度升高,晶格振动以及载流子的相互作用增强,对 载流子运动的散射作用随之增强, 使其迁移率降低导致电导率下降。 一定温度之后开始出现 本征激发,载流子浓度增加,载流子浓度的变化主导了电导率的变化。另外三元合金的电导 率随着 Sb 原子含量的增加整体下降,这其中的缘故可能与 GeTe 合金中的空位浓度变化相 关。GeTe 合金中通常存在着许多 Ge 空位,根据半导体理论可知,Ge 空位可以向价带提供 空穴,也就是说空位的存在增加了空穴载流子的浓度。而 Sb 原子一定倾向于占据晶格中的
图 3. Ge-Sb-Te 三元合金的 Seebeck 系数
图 4 为由三元合金试样的 Seebeck 系数值和电导率值计算得到的功率因子随温度的变化 关系。其具有与 Seebeck 系数相同的变化趋势,随着温度的升高而增加。在所测量的温度范 围试样 Ge45Sb5Te50 具有最大的 Seebck 系数,为 2.49×10-3 W·m-1K-2,测量的温度为 640 K。
α-GeTe Bi2Te3
(1) Ge46Bi4Te50 (2) Ge45Bi5Te50 (3) Ge43Bi7Te50
Intensity , a.u.
(3) (2) (1)
10
20
30
2θ , degree
40
50
60
70
80
图 5. Ge-Bi-Te 三元合金的 XRD 图谱
3.2.2 三元合金的性能分析
600
650
700
图 4. Ge-Sb-Te 三元合金的功率因子
3.2 Ge-Bi-Te 三元合金
3.2.1 合成产物的物相分析
Ge-Bi-Te 三元合金试样粉末的 XRD 图谱如图 5。由图可见,该系列的三个熔炼合金试
样大多数衍射峰与 -GeTe 化合物的衍射峰比较吻合,但当 x 为 5 和 7 时,在 27.78°处出现 了一个不属于 -GeTe 相的衍射峰,经确认该衍射峰属于 Bi2Te3 化合物,所对应的晶面为 (015)面。这说明 Bi 在 GeTe 中的溶解能力不如 Sb,一小部分的 Bi 没有溶入 GeTe 的晶格 中,而是与 Te 形成 Bi2Te3 相存在与 GeTe 基体中。
250000
200000
Ge46Bi4Te50 Ge45Bi5Te50 Ge43Bi7Te50
σ, S ⋅m -1
150000
100000
500000ຫໍສະໝຸດ 250300350
400
Temperature, K
450
500
550
600
650
700
图 6. Ge-Bi-Te 三元合金的电导率
Ge-Bi-Te 三元合金的 Seebeck 系数与温度的关系见 7。试样 Ge46Bi4Te50 的 Seebeck 系数
α-GeTe
(1) Ge49Sb1Te50 (2) Ge47Sb3Te50 (3) Ge45Sb5Te50 (4) Ge43Sb7Te50
Intensity , a.u.
(4) (3) (2) (1)
20
30
40
2θ , degree
50
60
70
80
90
图 1. Ge-Sb-Te 三元合金的 XRD 图谱
-3-
3.0 2.5
α2σ, 10−3 W⋅m-1K-2
2.0
Ge49Sb1Te50 Ge47Sb3Te50 Ge45Sb5Te50 Ge43Sb7Te50
1.5 1.0
0.5 0 250
300
350
400
Temperature, K
450
400
550
1. 引言
热电材料是一种不需运动部件即可实现热能和电能相互转换的功能材料[1, 2]。在注重环 保和资源循环利用的今天,热电材料的这种特性格外引人注目。同时,热电器件也已经在一 些领域得到应用,并且在某些领域具有无可替代的地位,如无声致冷和深空探测器电源等。 热电材料的性能由热电优值 Z = 2 / κ表征,其中α是 Seebeck 系数,σ和κ分别是材料的 电导率和热导率。功率因子( 2 )是衡量材料电学性能的参数。 目前,热电材料的制备方法多种多样,主要有熔体生长法[3, 4]、机械合金化(MA)[5, 6]、 电火花等离子烧结(SPS)[7, 8]、气相生长法[9, 10]、水热法[11, 12],其中熔体生长法适用于生长 体积较大的块晶材料,气相生长法适用于薄膜材料的制备,水热法能合成纳米颗粒的合金。 三元合金可以通过合金化在晶体中引入点缺陷,产生短程无序,增加短波声子的散射,在降 低晶格热导率的同时尽可能保持载流子迁移率不变。
GeTe 基三元合金的电学性能1
唐兆官,赵新兵∗,朱铁军
浙江大学材料系,浙江杭州 (310027)
E-mail:zhaoxb@
摘 要:以 Ge、Bi、Sb、Te 为原料在 1273 K 真空熔炼合成了 Ge50-xSbxTe50 和 Ge50-xBixTe50 三元合金。物相分析显示,真空熔炼的三元合金的晶体结构属 R 3m 斜方晶系。电学性能测 试表明,三元合金 Ge-Sb-Te 为 p 型半导体,合金的电导率高,室温附近达到 4.5×105 S·m-1。 合金 Ge45Sb5Te50 的电学性能最好,640 K 功率因子为 2.49×10-3 W·m-1K-2。Ge-Bi-Te 合金中 由于存在第二相,与 Ge-Sb-Te 三元合金相比电导率低,Seebeck 系数高。 关键词:热电材料;熔炼;三元合金;GeTe 中图分类号:TN304
