戴尔笔记本14R拆机图解
戴尔DELL-Vostro-14-3000series笔记本电脑拆机
戴尔DELL-Vostro-14-3000series笔记本电脑拆机戴尔DELL Vostro 14 3000series笔记本电脑拆机别人的笔记本，早上开机黑屏，并且会嘀嘀响8声，每响8声停一下继续循环响。
查了下资料说是显示屏问题，外接一个显示器测试能正常开机显示，拔掉外接显示器再开机就不行，由于之前测试的时候能正常开启过一次，所以显示器应该没彻底坏，可能是线路接触不良，故拆机折腾一下看能否抢救回来。
本次拆机由于时间比较匆忙，所以基本上都是拆开了才补拍的图片。
不墨迹了直接上图，笔记本型号戴尔DELL Vostro 14 3000series ↓1.把笔记本翻过来，先把电源、电池给拔掉，拆掉D面上所有的螺丝↓2.把光驱拔出来，再把D面那个小点的塑料板撬下来后就可以看到硬盘、内存条和无线网卡，一样全都拆下来，看还有没有螺丝，有的话也都拆下来。
↓3.然后拆键盘：从右上方缝隙那里撬，撬上方超过一半多一点后，把右边的撬开一点，接着撬上边，一直撬到左上角.再继续撬开左边，然后从下边那里往屏幕前推，可以先推右下角一点点，自己把握力度和方向。
注意键盘底下连着排线，不要用力过猛直接把键盘扯开，撬开后把键盘里翻过来就可以看到排线了，把灰色塑料片往上轻撬就可以把排线拿下来，其他排线也一样。
OK已拆掉键盘。
如图↓4.拿掉键盘后就看到整个C面了，拆掉白色面板上的排线和螺丝：↓5.好!咋们可以开工撬C面了：沿着C面和D 面的缝隙撬，注意拆开C面的时候，VGA接口那里可能会卡一下，用东西撬开一点才好拿开C 面。
拿开C面后即可看到主板，风扇上面淡黄色的排线应该就是连接显示屏的。
哥重新拔插一下所有的排线后再把键盘拼回去开机，问题还是依旧，看来没什么卵用。
↓如果你要换风扇或者上硅脂的话，就继续把主板上的螺丝和排线都拆下来，把主板翻过来就可以看到背面的散热管、风扇的螺丝了↓6.好戏后头，折腾了这么久还是没效果，实在是有点对不住机主，看来只能拆屏幕了。
Dell Inspiron 14R拆机清灰改造全攻略
首先看看主角（被我折磨的好惨的说）我们还需要一些装备：螺丝刀、刷子、硅脂、纸巾等等。
下面我们正式开始吧！首先拿出电源，用螺丝刀把D面中部的内存模块打开，将内存条取出。
我对内存升级过，所以有二条内存条。
（拆下电源和内存）内存模块旁边有一个螺丝，是用来固定光驱的。
我们将它拧出，用手抓住光驱平行用力拉。
光驱就拿出来了。
（取出光驱）接下来就开始动手拧开螺丝吧！把视野里能看到的螺丝全部拧开（注：建议大家最好将螺丝分好类，以便装的时候方便，或者画个草图）（主板螺丝分布）下面我们从C面着手，先把键盘拆下来。
拆键盘注意键盘上方有4个卡扣，需要将4个卡扣挑开（4个卡扣要注意方法，我是用银行卡搞定的），然后将键盘向上拉出即可！注意键盘和主板用排线相连，所以千万不要暴力拉出。
应先将键盘拉出一点，把排线移除（往上打开卡扣即可）才可取出键盘。
（取出键盘）将视野内能看见的排线都移除，然后我们就可以把整个C面拆下来了。
拆C面的时候建议从左下角下手比较简单，IC卡和手指甲一起上！扣出一个卡扣后就很轻松了，将下面和两边的卡扣都扣出后向下拉，C面就整个出来了。
（取出C面）终于看到我们的目标了——风扇！拆风扇很简单，将2颗螺丝拧出即可！（取出风扇）不用犹豫，看着已经面目全非的风扇你还不行动？将风扇拆掉，用刷子、棉签好好清理吧！清理好灰尘后向风扇轴心挤入适量风扇润滑油，全新的风扇展现在你面前！（处理风扇）搞定风扇后，我们趁胜追击，开始拆主板吧！起出主板上的螺丝（最好记录一下，图上面我已给出）移除排线，注意扬声器和另一块PCB的线需要按住凸起部位用力拉出！然后一手按住PCB板的左边，一手向上拉主板的右上部。
向右即可取出主板。
（取出主板）接下来从主板上拆下散热器。
拆法很简单，将螺丝一一拧出即可！然后好好清理散热器。
（散热器出风口位置）大功基本告成了，接下来我打算改造一下散热系统！显卡芯片和散热器之间原厂用的是导热垫连接！这个效果不是特别好，我打算换上硅脂。
戴尔笔记本14R_N4010_拆机手册
戴尔dell N4010拆机示意图先来了解一下此型号机子的具体配置信息看完配置之后再看一下各个接口的作用指示灯的含义下面进入正题。
第一拆电池，看图拿掉电池之后拆内存。
先把黄圈位置螺丝拧掉，盖子打开就可以看到内存了接下来就拆光驱，把图示黄圈的螺丝拧掉就可以拔掉光驱了拿掉光驱之后接下来就可以拆键盘了。
N4010键盘有点难拆，掌握好技巧其实也挺简单先把图示两颗螺丝旋掉，之后拿一个镊子大小的塑料棒（因为铁质的会刮伤笔记本），N4010的键盘位置有三个卡扣，先翘起一边这样就可以拿起键盘。
注意键盘和主板连接的排线拿掉键盘之后我们就可以拆C壳了，下面这个就是C壳了先把机子反过来，旋掉图示螺丝，有一颗已经旋掉了。
剩下其他的都要旋掉之后在反过去，拆掉C壳和主板连接的排线，记得不要用力，排线卡扣比较脆弱之后拿塑料棒往这个位置撬起图中用的螺丝刀，不建议螺丝刀，这样很容易划伤或者刮伤笔记本外壳拿掉C壳之后就看到主板了拿掉C壳之后，那我们就可以拆屏了。
先旋掉图示的螺丝，还有连接主板的屏线还有屏轴左右两边的螺丝之后就可以往上把屏拿掉下来就把屏也拆解一下。
先把图示屏的外壳用手指往外轻轻掰，基本上都是卡扣再拆屏，旋掉图示螺丝抬起屏，拔掉屏线再下来就拆主板了，先把VGA连接线拿掉,旋掉上面的螺丝和拿掉卡扣就可以了之后就拿掉风扇，如果风扇灰尘太多了也可以自己处理，旋掉图示螺丝，拔掉和主板的接口就可以拿下接下来就拆主板了先拔掉喇叭和电源线之后旋掉图示螺丝就可以拿起主板了拿掉主板之后就很简单了。
下面直接上图。
拆散热器，CPU等拆CPU的时候得先用一字螺丝刀把图示按钮转180度。
之后才可以拿起CPU硬盘的话旋掉两颗螺丝就可以拆掉了最后附上一些故障排除参考资料PSA1000-0231Failure in Interval Timer in mode XX.PSA+2000-0231PSA1000-0232The RTC did not generate periodic ticks.PSA+2000-0232PSA1000-0233The RTC’Seconds‘register is not updating.PSA+2000-0233PSA1000-0234Timeout waiting for RTC update flag to set.PSA+2000-0234PSA1000-0235PM timer1had wrong time period.Expected(d),Actual(d).PSA1000-0241Error enabling A20gate.PSA+2000-0241PSA1000-0242No interrupt detected for IRQ XX–(Name of Interrupt).PSA+2000-0242PSA1000-0312Keyboard test timed out waiting for keyboard response. PSA+2000-0313Error detecting internal touch pad or pointing stick.PSA1000-0321Unable to detect LCD.PSA+2000-0321PSA1000-0322Error accessing the LCD inverter.PSA+2000-0322PSA1000-0326LCD inverter error,unable to turn lamp ON/OFF.PSA+2000-0326PSA+1000-0331No video adapter found.PSA1000-0332Video memory failed.PSA1000-0333Graphics test timed out waiting for keyboard response.PSA+2000-0333PSA1000-0334User reported that graphics patterns were not displayed correctly. PSA+2000-0334PSA+1000-0411Hardware Detect Error–(s)not detected.PSA+1000-0412Hardware Detect Error–Auxiliary LCD cable not detected. PSA+1000-0413Detect Error–LCD cable not detected.PSA+1000-0414Hardware Detect Error–Inverter cable not detected.END。
Dell灵越InspironMN官方拆机图解
D e l l灵越I n s p i r o n M N官方拆机图解The latest revision on November 22, 2020戴尔Dell 灵越Inspiron M4040/14-N4050官方拆机图解取出电池1.按照开始之前中的说明进行操作。
2.关闭计算机并将其翻转。
3.将电池锁定闩锁滑至解除锁定位置，直至其卡入到位。
4.将电池释放闩锁滑至解除锁定位置，并按住电池释放闩锁。
5.滑动电池，并将其提离电池槽。
卸下键盘1.按照开始之前中的说明进行操作。
2.取出电池。
请参阅取出电池。
警告：键盘的键帽容易损坏和脱落，装回它们也比较费时。
卸下和处理键盘时，请小心操作。
3.翻转计算机并把显示屏打开到最大程度。
4.使用塑料划片，释放将键盘固定至掌垫的四个卡舌，然后轻轻地向上摇动键盘，直至其脱离掌垫。
警告：板。
7.将键盘提离计算机。
卸下内存模块1.按照开始之前中的说明进行操作。
2.取出电池。
请参阅取出电池。
3.卸下键盘。
请参阅卸下键盘。
警告：为避免损坏内存模块连接器，请勿使用工具来拨开内存模块固定夹。
4.请用指尖小心拨开内存模块连接器两端的固定夹，直至模块弹起。
5.从内存模块连接器中卸下内存模块。
卸下光盘驱动器1.按照开始之前中的说明进行操作。
2.取出电池。
请参阅取出电池。
3.卸下键盘。
请参阅卸下键盘。
4.拧下将光盘驱动器固定至计算机基座的螺钉。
5.使用塑料划片，推动光盘驱动器上的槽口，以将其从光盘驱动器卡盒中释放。
6.将光盘驱动器滑出光盘驱动器卡盒。
卸下掌垫部件1.按照开始之前中的说明进行操作。
2.取出电池。
请参阅取出电池。
3.拧下将掌垫部件固定至计算机基座的八颗螺钉。
4.卸下键盘。
请参阅卸下键盘。
5.拧下掌垫部件上的三颗螺钉。
警告：拉动连接器顶部的塑料卡舌，以避免损坏连接器。
锁，然后拔下电缆。
警告：中取出。
8.将掌垫部件提离计算机基座。
卸下电源按钮板1.按照开始之前中的说明进行操作。
2.取出电池。
戴尔DELL1420拆机方案

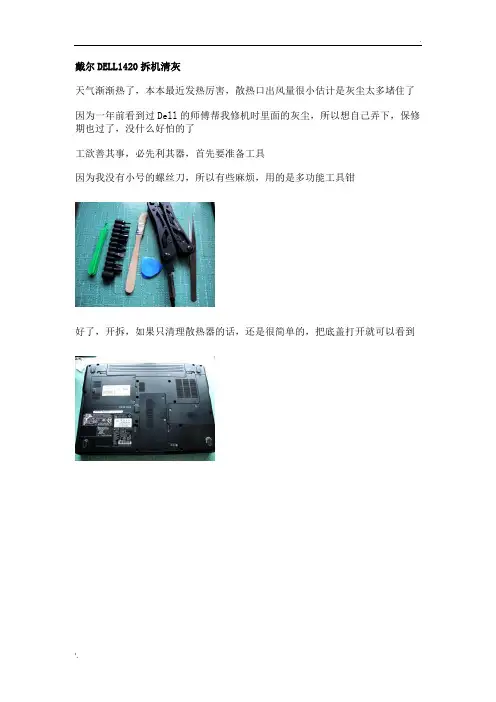

戴尔DELL1420拆机清灰
天气渐渐热了，本本最近发热厉害，散热口出风量很小估计是灰尘太多堵住了
因为一年前看到过Dell的师傅帮我修机时里面的灰尘，所以想自己弄下，保修期也过了，没什么好怕的了
工欲善其事，必先利其器，首先要准备工具
因为我没有小号的螺丝刀，所以有些麻烦，用的是多功能工具钳
好了，开拆，如果只清理散热器的话，还是很简单的，把底盖打开就可以看到
把四颗螺丝拆了就可以拿下来了，这灰尘挺吓人的
风扇清理比较麻烦，差不多要把整个机拆散了，有个要注意的地方就是记住拆机的顺序和螺丝的分布，避免重复作无用功
一步步来吧，先把电池拿掉，然后把硬盘拆下来，打开硬盘的盖子有一块皮一样的东西拎一下硬盘就起来了
接着把内存拿下来，两条1G的内存，内存条两边有扣，一拨内存就弹起来了
拆完背面开始拆前面，先把键盘上方的按键板盖取下
其次是键盘，由两颗螺丝固定，螺丝拿掉后轻抬起键盘，下面有连接的排线抬起蓝色的卡舌，拔出排线后键盘完全取下
取下屏幕铰链处的两个盖子，左右各一个，轻抬就可以取下
拔掉屏幕和主板的连接线
拧掉固定快捷键电路板的螺丝，把电路板往左横移取出
拔掉无线网卡上的两个线头
把固定屏幕的四颗螺丝拧掉屏幕就可以取下了
把底部剩余的螺丝（包括电池槽里的三颗）拧掉后在前面找三颗标着P的螺丝卸掉，装回时这三颗要注意
取下可以看到的两个接线
现在可以拆掉面板了，可以看到风扇出很多的灰尘
拆掉光驱
拆下主板上的几颗螺丝，拔下三个连接线，拿下主板。
dell inspiron 拆机教程
dell inspiron 拆机教程Dell Inspiron是一款非常受欢迎的笔记本电脑系列，拥有良好的性能和外观设计。
当我们需要进行维修或者升级硬件时，我们可能需要拆开笔记本。
下面，我将为您提供一份Dell Inspiron拆机教程。
第一步：准备工具在开始拆卸之前，您需要准备一些工具，以便顺利完成拆机过程。
您需要一个小的十字螺丝刀，一个扁平的螺丝刀，一个塑料刮板，以及一些细小的容器来储存拆下的螺丝。
第二步：关闭电源并移除电池首先，将您的Dell Inspiron完全关闭，然后取出电池。
这是为了确保您的安全，并防止电子设备受到损害。
第三步：移除硬盘和内存条接下来，您需要移除硬盘和内存条。
在大多数Dell Inspiron型号中，这些设备通常位于底部面板下方。
使用扁平的螺丝刀打开底部面板，并找到硬盘和内存条的位置。
使用塑料刮板轻轻拉开硬盘和内存条的插槽，并轻轻将其取出。
第四步：拆卸键盘面板键盘面板是Dell Inspiron中最复杂的部分之一。
使用扁平螺丝刀小心地解开键盘面板固定螺丝。
然后，使用塑料刮板轻轻放置在键盘面板和金属框架之间，慢慢移动，同时小心不要损坏键盘面板上面的连接线。
最后，将键盘面板从金属框架上取下。
第五步：拆卸显示屏接下来，您需要拆下显示屏。
使用十字螺丝刀拆下显示屏上的螺丝，并仔细将显示屏从塑料框架上取下。
请务必小心操作，以免损坏显示屏。
第六步：拆卸主板最后，您需要拆下主板。
将键盘面板和显示屏部分完全移除后，您将能够看到主板和其他部分。
使用扁平螺丝刀解开主板上的螺丝，并小心地将主板从其他连接器上取下。
拆机完成后，您可以进行维修或升级工作。
完成操作后，再按照上述步骤的倒序重新安装硬件和面板。
拆机需要小心操作，务必遵循以上步骤，并时刻注意不要损坏电子设备。
如果您对自己的技能不够自信，建议最好去专业的电子维修中心进行拆装。
希望以上拆机教程对您有所帮助。
祝您操作顺利！。
dell笔记本1420拆解
下面开始拆解1420~首先取下卡槽内的伪卡，当然，不要忘记取下电池。
拧下这个螺丝，取下光驱。
卸下各型底盖，依次卸下硬盘、内存、热管。
之后卸下所有D面能看到的螺丝，很多，注意各孔对应的螺丝类型。
打开笔记本盖，使用一字起从一侧的槽撬开铰链盖。
拧下固定键盘的两个螺丝。
立起卡舌以拔除键盘连接线。
拆掉键盘后的样子。
取下转轴处的塑料部件，左右各一个。
向上提拉，取下屏线。
拧开固定快捷按键电路板的螺丝，向左侧移动电路板以取出之。
松脱无线网卡连接线。
然后垂直将屏幕取出。
卸掉屏幕后的样子。
拧下三处标注有“P“的螺丝。
在取下B面前，记得先把这两个接线松脱。
终于能看到主板了。
将这两处接线松脱。
翻到背面，松脱蓝牙模块和MODEM。
拧下固定主板的螺丝，将主板取出。
注意标注好螺丝对应的位置。
取下固定风扇的螺丝及风扇的电源线。
用一字起撬开风扇上盖的卡扣。
取出风扇叶片，水洗，晾干。
用针对轴承加注润滑油，每次加注后注意搅拌。
差不多加满就可以了。
之后将机器组装起来，基本是拆解的逆操作了。
注意几点，1、WIFI-CATCHER 的外开关与内开关的位置请对齐；2、注意各连接线原有的走线方法。
将1420组装好后，开机！风扇又回复到了安静的状态，同时CPU和显卡的温度也有一定降低。
风扇调教成功！大家如果也碰到类似问题，不妨动手一试！千叮咛，忘嘱咐的一句是：千万要记住各个螺丝的位置和型号，否则你哭去吧。
先留个纪念，万一拆挂了都不知道原来啥样子了，背面（D面）这是B面拿下键盘的图：这是无线网卡，其实可以不拆的，不影响，（如果你第一次拆机，建议不差，以免把自己搞乱，零件螺丝一大堆的）我当时不知道，直接拿下。
屏幕就被我这样无情的卸掉，没了以前的花容月貌；键盘，屏幕，彻底拿掉，可以看到电路板了；这张图必须记住，最好拿照相机排出高清（我这张没有拍好，很是后悔啊当时），为啥涅？因为要记住主板上的螺丝分部和数量，上面到处都是洞，鬼知道哪个是哪个的。
先留个念想，一会儿告诉你为啥我这么强调这张图，哈；这是主板螺丝全部搞掉后的，拿下，翻个面，本本的心脏就露出来了看着风扇不脏啊，那是没打开呢还。
戴尔笔记本拆装图解
戴尔笔记本拆装图解〔Dell Inspiron 1440 〕一、卸下电池：1. 请关闭电脑并拔出所有连接线缆2. 将电脑翻转过来。
3. 将电池释放闩锁滑动到打开位置。
4. 将电池滑出，然后将其从电池槽中提出。
二、卸下硬盘驱动器：1、取出电池。
警告：当硬盘驱动器未安装在电脑中时，请将其存放在保护性防静电包装中〔请参阅电脑附带的安全说明中的防止静电损害〕。
2、拧下将硬盘驱动器部件固定到电脑基座的两颗螺钉。
3、将硬盘驱动器部件从硬盘驱动器凹槽中滑出。
1 螺钉 (2)2 硬盘驱动器部件4、拧下将硬盘驱动器挡板固定至硬盘驱动器的两颗螺钉。
5、卸下硬盘驱动器。
1 硬盘驱动器挡板2 螺钉 (2)三、卸下光盘驱动器：1、取出电池。
2、拧下将光盘驱动器固定到电脑基座的螺钉。
3、用塑料划片推动槽口，以便从光盘驱动器托架中卸下光盘驱动器。
4、将光盘驱动器滑出光盘驱动器托架。
1 光盘驱动器2 螺钉3 槽口4 塑料划片四、卸下模块护盖：1、取出电池。
2、拧下将模块护盖固定到电脑基座的螺钉。
3、将护盖以一定的角度提离电脑〔如图中所示〕。
1 模块护盖卡舌 (4)2 模块护盖3 螺钉五、卸下内存模块：1、取出电池〔请参阅取出电池〕。
2、卸下模块护盖〔请参阅卸下模块护盖〕。
警告：为防止对内存模块连接器造成损坏，请勿使用工具将内存模块固定夹张开。
3、用指尖小心地将内存模块连接器两端的固定夹张开，直至模块弹起。
4、从内存模块连接器卸下内存模块。
1 内存模块连接器2 固定夹 (2)3 内存模块六、卸下无线小型插卡：1、取出电池。
2、卸下模块护盖。
3、从小型插卡上拔下天线电缆。
1 小型插卡2 螺钉3 天线电缆连接器 (2)5、拧下将小型插卡固定到系统板连接器的螺钉。
6、将小型插卡从系统板连接器中提出。
七、卸下中心控制护盖：1、取出电池。
2、翻转电脑使其正面朝上，然后将显示屏打开到最大程度。
警告：卸下中心控制护盖时请格外小心。
此护盖极易损坏。
戴尔笔记本拆机教程
戴尔笔记本拆机教程戴尔笔记本拆机教程（1000字）引言：戴尔（Dell）是全球著名的计算机硬件制造商之一，其笔记本电脑以其性能稳定、外观精美而闻名。
但是，有些用户在使用一段时间后，可能需要拆卸戴尔笔记本来更换或升级硬件。
本篇文章将向您介绍如何正确拆卸戴尔笔记本电脑，同时提醒您在进行任何操作之前务必备份数据并小心操作，以免造成不必要的损失。
步骤一：准备工具和防护措施在开始拆卸戴尔笔记本之前，您需要准备一些工具：1. 螺丝刀套装：不同型号的戴尔笔记本可能需要不同类型和大小的螺丝刀。
因此，您应该先确认您需要的螺丝刀规格，并确保它们齐全。
2. 防静电手腕带：防静电手腕带可以帮助您消除身体上的静电，防止静电损坏笔记本电脑的内部部件。
在拆装过程中，务必使用防静电手腕带来保护您的设备。
3. 静电吸尘器：使用静电吸尘器可以有效清除拆卸过程中产生的灰尘和杂物，保持工作环境干净。
步骤二：关闭并断开电源在开始拆卸之前，确保您已经关闭电源并拔掉电源适配器和电池。
步骤三：拆卸外壳1. 翻转笔记本电脑并找到固定外壳的螺丝。
2. 使用适合的螺丝刀，轻轻旋转螺丝，将其拧松。
3. 将拧松的螺丝放在一旁，并重复以上步骤，直到所有固定外壳的螺丝都被拧松。
4. 使用拇指或平头螺丝刀轻轻抬起外壳，小心不要弯曲或损坏外壳上的塑料固定件。
5. 最后，将外壳从笔记本电脑上取下，放在一旁备用。
步骤四：卸下键盘1. 将键盘的数据线（通常是一个薄薄的扁平电缆）从主板上小心地卸下。
2. 轻轻用手指沿着键盘的边缘，同时向上提起键盘。
有些键盘可能使用了卡扣或固定剂，你需要小心移除它们。
3. 一旦键盘被完全卸下，将其放置在干净的地方。
步骤五：卸下硬盘和内存1. 找到硬盘和内存槽（通常位于笔记本电脑底部），使用螺丝刀将固定螺丝松开并取下。
2. 小心地将硬盘和内存条从插槽上分离，确保不对它们施加过大的压力。
步骤六：卸下散热器和风扇1. 找到散热器和风扇组件，通常位于笔记本电脑内部。
戴尔笔记本拆机图解教程
戴尔笔记本拆机图解教程
戴尔笔记本拆机图解教程
怎么拆戴尔笔记本换风扇，首先将笔记本电池去掉，在拧掉所有螺丝，然后抽掉硬盘和光驱。
下面是店铺整理的戴尔笔记本拆机图解教程，欢迎来参考！
1、首先，先将开关想右移动取掉电池，在拧掉所有螺丝，抽出硬盘，如图。
2、拧掉螺丝，然后种子拆键盘。
3、用撬杠或者一字螺丝刀把卡扣顶进去键盘就出来啦，然后拔掉键盘下边的线，这样键盘就去掉啦。
4、用螺丝刀拧掉用红圈圈的螺丝以及拔出红圈圈的线，然后用撬杠或者一字螺丝刀撬开。
如图所示：
5、用螺丝刀拧掉用红圈圈的'螺丝以及线这样板子就拆掉啦，然后用螺丝刀拧掉用红圈圈的螺丝以及红圈圈的风扇线。
这样就可以把风扇换掉啦。
【戴尔笔记本拆机图解教程】。
戴尔dell N 拆机示意图
Click here to learn more
USB Support
Two Left connector: • 1 USB 2.0 Connector • 1 USB/eSATA Connector
1 Rear Connector • USB 3.0 Connector 1 Right Connector • USB 3.0 Connector
Beep s
1
2
附录。。主板报警提示信息
Beep Code Overview
Description
Possible Cause
BIOS ROM checksum in progress or failure No Memory (RAM) detected
4Threads,3M cache)
4Threads,3M cache, turbo boost up to
Intel® Core™ i5-2540M (2.60GHz, 4 Threads,3M cache)
2.53 GHz) Intel® Core™ i5-520M (2.4GHz, 4
Click here to learn more
configurable to less than 2.27 kg (5.01lb)
Windows® 7 Home Basic 64-Bit all language versions
Windows® 7 Home Premium 64-Bit all language versions
Windows® 7 Professional 64-Bit all language versions
Inspiron147000系列（7447）游匣14拆机图
Inspiron147000系列（7447）游匣14拆机图Inspiron 14 7000 系列 (7447) 游匣14 拆机图游匣配置不多说，i5起步，标配4G GTX850M显卡，这么霸道的配置给我玩扫雷肯定不卡。
配置⾼功耗就⼤，不过游匣的散热还是很良⼼的，出风⼝⾯积很⼤，⾥⾯风扇也很庞⼤，我们后⽂会给⼤家放图。
先看下键盘的全照，图中红⾊⽅框标出的就是键盘的五个卡扣，因为游匣的键盘是没有背部螺丝固定的，所以我们可以直接从键盘下⼿先把键盘拆下来。
五个卡扣拨开之后就能把键盘取下来，当然取下来的时候要注意键盘链接主板的排线，带背光的版本还有⼀个背光排线，都不要把他们弄坏了。
键盘排线的拆法也很简单，把卡扣向上挑起就可以把排线抽出来了，背光排线也是同样的拆法。
键盘取下后，我们就能看到键盘下⾯的⼀些部件了，主要是触摸板排线和⽆线⽹卡，⽆线⽹卡在右上⾓没有标出。
这⾥我们要将图中圆圈标出的螺丝全部拧下来，把触摸板排线拔下，为后⾯进⼀步拆机做准备。
⽆线⽹卡特写，拧掉⽆线⽹卡的螺丝，拔掉连接线，就可以把⽆线⽹卡取下来了。
电脑底部有五颗可见的螺丝，我们要全部拧下来，下⽅是⼀个升级窗⼝，拧掉螺丝就可以打开升级窗⼝，可见内部的硬盘和内存等部件。
升级窗⼝左侧主要是⼀颗固定光驱的螺丝(圆圈区域内)，拧下来之后就可以把光驱抽下来了。
折腾能⼒强的也可以买⼀个光驱位硬盘盒将光驱的地⽅放上硬盘，⽽在主硬盘位加固态。
其他螺丝⽤三⾓形标出，我们都要拧下来。
光驱拿下来后，光驱下⾯的两颗螺丝别忘了，不然后⾯是拆不开的。
当然，到时候装的时候也别忘了装回去。
右侧是可以看到⽤四颗螺丝固定的硬盘，我们要把圆圈标出的螺丝拧下来然后把硬盘取下，硬盘左侧⽅形区域是硬盘连接主板的连接线，直接拉住⿊⾊的助拉条就可以拔下来了。
游匣有两个内存插槽，⼩伙伴可以根据需求扩展。
取下上图所有螺丝之后我们就可以去拆C⾯了。
拆C⾯的时候可以从右侧光驱位置着⼿，然后借助卡⽚等⼯具沿四周划动，撬松四周的卡扣之后就能把C⾯取下来了。
戴尔笔记本拆机图解
戴尔笔记本拆机图解
关于戴尔笔记本拆机图解
戴尔D410属于比较早的一款机器了，也属经典款机型，沉稳的外观比较受商务认识喜。
下面是店铺跟大家分享的是戴尔笔记本拆机图解，欢迎大家来阅读~
关于戴尔笔记本拆机图解
工具/原料
螺丝刀
导热硅胶
步骤/方法
先将笔记本的底部朝上，看到了有电池、内存盖子以及硬盘盖子，首先在拆机之前电池都是应该最早拿下来的，这样比较保险。
电池拿下来之后将硬盘盖和内存盖也拆下来，硬盘取出放好。
然后将机器底部能够看到的所有螺丝拆掉，包括机器后侧的屏幕下方的螺丝也拆掉。
背后的所有螺丝拆解完之后，将电脑翻到正面，键盘上面的开关条可以直接用手拨下来，拨下来之后卸掉键盘上方边沿的两颗固定螺丝，键盘就松开了，然后再将键盘轻轻翻起来，将键盘卡口处的排线松开，键盘就可以取下来了。
屏幕里面左侧延伸出来的是屏线，拆解屏线需要平行拉起来，右侧的是无线信号线，轻轻撤掉。
然后将固定两侧屏轴的'螺丝取下，屏幕就可以拿下来了。
然后将键盘下面的主板上能够看到的所有排线都松开，卸掉固定C壳的螺丝，将C壳取下来，边缘处可以用无用的银行卡之类的塑料片撬开。
C壳取下之后，能够看到主体的主板全貌了，这时候风扇以及散热器已经很清晰的看到了，风扇是独立的配件，卸掉周围的螺丝就可以单独拿下来清理。
大多朋友如果只是给机器清灰是不需要做到这一步的，只要拧下散热片的螺丝就可以清理导热管了。
导热管拆下来之后一定要将原先的导热硅胶清理干净，涂上新的导热硅胶，这样散热效果会达到更好。
DELLinspiron拆机教程
DELLinspiron拆机教程
戴尔5520笔记本电脑(DELL Inspiron 5520)折机教程
第一步：拆电池。
第二步：拆掉L型的盖板。
第三步：拆硬盘。
拆掉下图中1—4的螺丝。
第四步：拆光驱和内存。
拆掉图中绿色圈中光驱螺丝，拿掉光驱。
第五步：拆卸键盘。
首先拆开上图中四个红色线圈中的卡扣，用扁平的小螺丝刀就可以做到。
注意不要太用力，很简单，注意键盘的排线。
第六步：拆卸面板
当拆掉键盘后，下面是很多螺丝，全部拆掉，放好，同时解开所有排线的卡扣。
再将电脑转到背面（如下图），这里所有11个螺丝拆掉后，再回到正面面板。
使用拆机片，或者电话卡会员卡等卡片也可以，适当用力沿着面板一圈翘，可以拆掉一圈的卡扣，这样，当面板一圈卡扣松开后，面板就可以拿下来了。
第七步：拆卸主板。
将上图中1—7个螺丝拧下，再把三个连接线小心扣下，主板就可以拿下了。
第八步：拆卸散热器。
第九步：CPU和无线网卡也可以拆
第十步：拆卸液晶屏。
需要就拆。
dell笔记本拆机图解
dell笔记本拆机图解
笔记本电脑的散热负荷也逐渐加大。
灰尘也会增多，如果能动手拆机给自己的爱机除尘岂不是很有成就感，为大家分享了dell笔记本拆机的.图解，一起来看看吧！
首先把该款笔记本电脑背部的内存盖板拆掉，然后取下内存条。
把光驱的螺丝钉拆掉，然后拔掉光驱。
把该款笔记本电脑的背部螺丝钉全部拆卸掉。
把背部的螺丝钉全部拆掉后，开始拆卸键盘，在拆卸键盘的时候注意键盘卡扣，用镊子轻轻一拨即可把卡扣拨开，然后把键盘翘起来。
键盘拆掉之后，把键盘下面的螺丝全部拆掉，然后把相关的排线拆掉。
用一个塑料卡片撬起C/D壳连接处，然后把C壳取下来。
C壳取下之后，然后就可以看到主板了，把屏线、排线、链接线全部拆掉。
然后把主板的螺丝钉拆掉，就可以拆主板了。
主板取下来之后就可以拆散热器了，散热器拆掉之后就可以进行除尘了。
以下就是DELL M5010笔记本主板。
【dell笔记本拆机图解】。
戴尔Dell 14R-5421 官方拆机示意图
前期操作. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37 步骤. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
注： 注表示可以帮助您更好地使用计算机的重要信息。 小心：“小心”表示如果不遵循说明，就有可能损坏硬件或导致数据丢失。 警告：“警告”表示可能会导致财产损失、人身伤害甚至死亡。
____________________
© 2012 Dell Inc. 本文件中使用的商标：Dell™、 DELL 徽标和 Inspiron™ 是 Dell Inc. 的商标； Microsoft®、 Windows® 和 Windows 开始按钮徽标是 Microsoft corporation 在美国和 / 或其他国家和地区的商标 或注册商标； Bluetooth® 是 Bluetooth SIG, Inc. 拥有的注册商标，并许可 Dell 使用。
22 装回币形电池 . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
步骤. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53 后续条件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
13 卸下掌垫 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Dell_14R_N4110_N4120_拆机装机教程
Dell 14R N4110 N4120 拆机装机教程手册（内部控制）28-开始拆装之前的准备工作建议工具关闭计算机拆装计算机内部组件之前本手册提供卸下和安装计算机中组件的步骤。
除非另有说明，否则将假设在执行每个过程时均满足以下条件：您已经执行了关闭计算机和拆装计算机内部组件之前中的步骤。
您已经阅读了计算机附带的安全信息。
按相反顺序执行拆卸步骤可以装回组件或安装单独购买的组件。
建议工具执行本说明文件中的步骤时可能需要使用以下工具小型平口螺丝刀梅花槽螺丝刀塑料划片BIOS 可执行更新程序（可在 上获得）关闭计算机警告：为避免数据丢失，请在关闭计算机之前，保存并关闭所有打开的文件，并退出所有打开的程序。
保存并关闭所有打开的文件，并退出所有打开的程序。
单击开始按钮，然后单击“关机”。
操作系统关机进程结束后，计算机将关机。
确保计算机已关闭。
如果关闭操作系统后计算机没有自动关闭，请按住电源按钮直至计算机关闭。
拆装计算机内部组件之前遵循以下安全原则有助于防止您的计算机受到潜在损坏，并有助于确保您的人身安全。
严重警告：拆装计算机内部组件之前，请阅读计算机附带的安全信息。
有关其它最佳安全操作信息，请参阅 /regulatory_compliance上的合规主页。
警告：为防止静电损害，请使用接地腕带或不时地触摸未上漆的金属表面（例如计算机上的连接器）以导去身上的静电。
警告：组件和插卡需轻拿轻放。
请勿触摸组件或插卡上的触点。
持拿插卡时，应持拿插卡的边缘或其金属固定支架。
持拿处理器等组件时，请持拿其边缘，而不要持拿插针。
警告：只有经认证的维修技术人员才能对您的计算机进行维修。
由于未经Dell 授权的维修所造成的损坏不包括在保修范围内。
警告：断开电缆的连接时，请握住电缆连接器或其推拉卡舌将其拔出，而不要拉扯电缆。
某些电缆的连接器带有锁定卡舌；如果要断开此类电缆的连接，请先向内按压锁定卡舌，然后再断开电缆的连接。
在拔出连接器的过程中，请保持两边对齐以避免弄弯任何连接器插针。
