数控原理与系统-A卷-试卷和答案
数控专业考试试题及答案
![数控专业考试试题及答案](https://img.taocdn.com/s3/m/5168cd49fe00bed5b9f3f90f76c66137ef064f57.png)
数控专业考试试题及答案考试时间:120分钟考试形式:闭卷考试总分:100分一、选择题(每题2分,共20分)1. 数控机床的数控系统主要功能是什么?A. 进行加工编程B. 控制机床运动C. 进行零件加工D. 进行机床维护答案:B2. 数控编程中,G代码和M代码分别代表什么?A. G代码代表机床坐标,M代码代表机床动作B. G代码代表机床动作,M代码代表机床坐标C. G代码代表程序段,M代码代表程序结束D. G代码代表程序结束,M代码代表程序段答案:B3. 以下哪个不是数控机床的组成部分?A. 数控系统B. 伺服系统C. 传动系统D. 手工工具答案:D4. 数控机床的精度主要取决于什么?A. 机床材料B. 机床结构C. 操作者技能D. 编程语言答案:B5. 数控机床的伺服系统的作用是什么?A. 提供动力B. 进行控制C. 进行测量D. 执行加工答案:B...(此处省略其他选择题)二、判断题(每题1分,共10分)1. 数控机床的编程语言是通用的,任何数控机床都可以使用同一种编程语言。
(错误)2. 数控机床的伺服系统是用来控制机床各轴的精确运动的。
(正确)3. 数控机床的精度只与机床本身有关,与操作者无关。
(错误)4. 数控机床的维护工作非常简单,不需要专业技能。
(错误)5. 数控机床可以进行复杂的曲面加工。
(正确)...(此处省略其他判断题)三、简答题(每题10分,共30分)1. 简述数控机床的工作原理。
答案:数控机床的工作原理是通过数控系统接收编程指令,然后通过伺服系统控制机床各轴的精确运动,实现对工件的加工。
2. 什么是数控编程?请简述其基本步骤。
答案:数控编程是将加工工艺和机床运动转化为数控系统能够识别的指令的过程。
基本步骤包括:确定加工工艺、选择刀具、编写程序、程序检查和优化。
3. 简述数控机床的维护保养的重要性。
答案:数控机床的维护保养对于保持机床的精度、延长使用寿命、提高加工效率和保证操作安全都具有重要意义。
数控复习题及答案
![数控复习题及答案](https://img.taocdn.com/s3/m/6a16b5ae02768e9951e738fc.png)
数控复习题及答案一、选择题1、世界上第一台数控机床的诞生是在( A )。
10 A.美国 B. 英国 C.日本 D. 德国2.数控系统组成部分中起核心作用的是( A )。
3 A. 数控装置 B. 伺服系统 C. PLC D. 显示器 3.数控机床中采用的坐标系一般是( B )。
A. 极坐标系B. 直角笛卡儿坐标系C. 球坐标系D. 自行定义 4. G02 X20 Y20 R10 F100;所加工的一般是( B )。
A. 整圆B. 夹角〈=180°的圆弧C. 180°〈夹角〈360°的圆弧D. 360°的圆弧 5. 在CRT/MDI面板的功能键中,显示机床数控程序的键是( B )。
A.POS B.PRGRM C.OFFSET D. CAN 6.程序段前面加“/”符号表示( C )。
A.不执行 B.停止 C.跳过 D.单程序 7.子程序调用指令M98P50412的含义为( B )。
A.调用504号子程序12次 B.调用0412号子程序5次 C.调用5041号子程序2次 D.调用412号子程序50次8.数控机床工作时,当发生任何异常现象需要紧急处理应启动( C )。
A.程序停止功能 B.暂停功能 C.急停功能 D.故障检测功能9.C功能刀具半径补偿自动处理两个程序段刀具中心轨迹的转接,不属于转接的形式是( B )转接。
A.缩短型 B.圆弧过度型 C.伸长型 D.插入型10.在逐步比较圆弧插补中,若偏差函数F>0,则刀具在( C )。
A.圆心 B.圆上 C.圆外 D.圆内二、填空题1.圆弧插补时,通常把与时钟走向一致的圆弧叫顺圆插补,反之称为逆圆插补。
2.数控机床有着不同的运动方式,编程时,我们总是一律假定工件相对不动,而刀具在移动并规定刀具远离工件的方向作为坐标轴的正方向。
3 CIMS的含义计算机集成制造系统 , DNC的含义直接数控 dirct numerical control CNC的含义 Computer Numerical Control 计算机数控系统。
数控技术试题及答案
![数控技术试题及答案](https://img.taocdn.com/s3/m/55d6808348649b6648d7c1c708a1284ac85005f7.png)
数控技术试题及答案一、单项选择题(每题2分,共20分)1. 数控机床的英文缩写是()。
A. NCB. CNCC. CADD. CAM2. 在数控机床中,用于编程的坐标系是()。
A. 世界坐标系B. 机床坐标系C. 工件坐标系D. 绝对坐标系3. 数控机床的伺服系统通常指的是()。
A. 驱动系统B. 控制系统C. 测量系统D. 反馈系统4. 数控编程中的G代码是用于()。
A. 指定速度B. 指定刀具C. 控制机床运动D. 控制主轴转速5. 在数控加工中,刀具半径补偿的作用是()。
A. 避免刀具与工件碰撞B. 改变刀具路径C. 提高加工速度D. 减少加工时间6. 数控机床的润滑系统的主要作用是()。
A. 减少机床振动B. 降低机床温度C. 减少摩擦和磨损D. 增加机床寿命7. 数控机床加工中心的特点是()。
A. 只能进行铣削加工B. 只能进行车削加工C. 可以进行多工序加工D. 只能进行钻孔加工8. 数控机床的精度通常由()决定。
A. 控制系统B. 驱动系统C. 测量系统D. 机床结构9. 在数控编程中,M代码通常用于()。
A. 控制机床运动B. 选择刀具C. 输入或修改参数D. 程序结束10. 数控机床的分类中,点位控制数控机床主要用于()。
A. 铣削加工B. 车削加工C. 点位加工D. 曲线加工二、填空题(每题2分,共20分)11. 数控机床的伺服电机通常采用___________电机,以实现高精度控制。
12. 数控编程中的循环指令可以简化___________的编程工作。
13. 数控机床的刀具库中,刀具的更换通常由___________系统自动完成。
14. 数控机床的加工程序中,___________指令用于暂停机床的运动。
15. 数控机床的对刀操作是指确定___________与___________之间的相对位置关系。
16. 数控机床的刚性主要取决于___________和___________。
数控机床原理考试题集合有答案

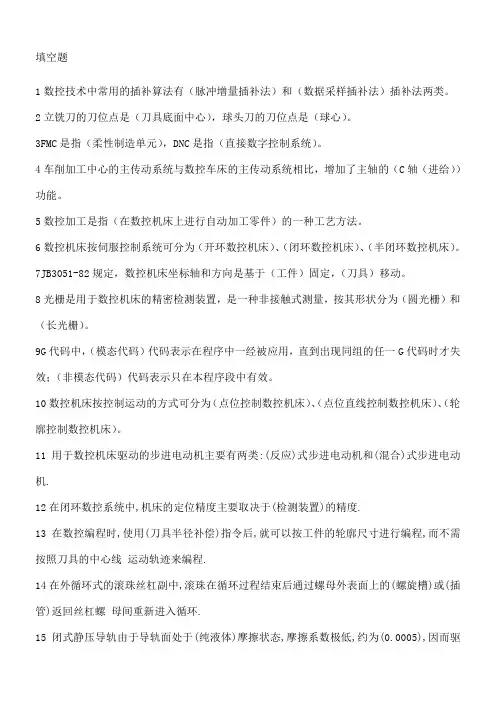

![数控机床原理考试题集合有答案](https://img.taocdn.com/s3/m/ab427fb6910ef12d2bf9e70d.png)
填空题1数控技术中常用的插补算法有(脉冲增量插补法)和(数据采样插补法)插补法两类。
2立铣刀的刀位点是(刀具底面中心),球头刀的刀位点是(球心)。
3FMC是指(柔性制造单元),DNC是指(直接数字控制系统)。
4车削加工中心的主传动系统与数控车床的主传动系统相比,增加了主轴的(C轴(进给))功能。
5数控加工是指(在数控机床上进行自动加工零件)的一种工艺方法。
6数控机床按伺服控制系统可分为(开环数控机床)、(闭环数控机床)、(半闭环数控机床)。
7JB3051-82规定,数控机床坐标轴和方向是基于(工件)固定,(刀具)移动。
8光栅是用于数控机床的精密检测装置,是一种非接触式测量,按其形状分为(圆光栅)和(长光栅)。
9G代码中,(模态代码)代码表示在程序中一经被应用,直到出现同组的任一G代码时才失效;(非模态代码)代码表示只在本程序段中有效。
10数控机床按控制运动的方式可分为(点位控制数控机床)、(点位直线控制数控机床)、(轮廓控制数控机床)。
11用于数控机床驱动的步进电动机主要有两类:(反应)式步进电动机和(混合)式步进电动机.12在闭环数控系统中,机床的定位精度主要取决于(检测装置)的精度.13在数控编程时,使用(刀具半径补偿)指令后,就可以按工件的轮廓尺寸进行编程,而不需按照刀具的中心线运动轨迹来编程.14在外循环式的滚珠丝杠副中,滚珠在循环过程结束后通过螺母外表面上的(螺旋槽)或(插管)返回丝杠螺母间重新进入循环.15闭式静压导轨由于导轨面处于(纯液体)摩擦状态,摩擦系数极低,约为(0.0005),因而驱动功率大大降低, 低速运动时无(爬行)现象.16利用展成原理加工齿轮的方法有(滚齿),(插齿),(剃齿),刨齿,磨齿和珩齿等.17伺服系统由(伺服驱动电路)和(伺服驱动装置)组成。
18数控技术中常用的插补算法有(脉冲增量插补法)和(数据采样插补法)插补法两类。
19刀具补偿分为(半径)补偿,(长度)补偿。
数控原理与系统-A卷-试卷和答案
![数控原理与系统-A卷-试卷和答案](https://img.taocdn.com/s3/m/8247a7db3b3567ec102d8a91.png)
( )5. 程序中出现各种异常情况的报警中断属于外部中断。 ( )6. 脉冲当量决定了伺服系统的位移精度,因此脉冲当量越大,位移精
度越高。
( )7. 步进电机的步距角越大,控制精度越高。 ( )8. 从减小伺服驱动系统的外形尺寸和提高可靠性的角度来看,采
3. CNC系统软件采用并行处理技术的目的是什么?
。
11.专家系统是一种应用大量的专家知识和推理方法求解复杂问题的一种方
法,因此一般专家系统主要包括两大部分,即
和
从而完成零件的加工。
。
2. CPU 是 CNC 装置的核心,它由运算器和控制器两个部分组成,
是二、 单项选择题(每小题 2 分,共 20 分):
对数据进行算术和逻辑运算的部件,
是统一指挥和控制数控
4.数控系统按照有无检测反馈装置分为
和
3.在单 CPU 的 CNC 系统中,主要采用( )的原则来解决多任务的
两种类型。
同时运行。
级
5.对于以坐标原点为起点的第一象限直线 OA,其偏差函数为:
班
A 、CPU 同时共享 B、CPU 分时共享 C、共享存储器 D、中断
Fi yi xe xi ye ,若 Fi 0 ,刀具往
1. 经济型数控系统一般采用( ) CPU,而且一般是单微处理器系统。
名
系统各部件的中央机构。
姓
3. 所谓“插补”就是指在一条已知起点和终点的曲线上进行
A 、8 或 16 位 B、 32 位 C、 64 位 D、以上都不正确
2. 下面哪种设备不是 CNC 系统的输入设备?(
)
的过程。
A 、 MDI 键盘 B、纸带阅读机 C、CRT 显示器 D、磁带机
数控原理与系统习题答案
![数控原理与系统习题答案](https://img.taocdn.com/s3/m/29c646bdf605cc1755270722192e453610665b08.png)
数控原理与系统习题答案数控原理与系统习题答案近年来,随着制造业的快速发展,数控技术在工业生产中的应用越来越广泛。
数控技术作为一种高效、精确的加工方式,为工业制造带来了巨大的变革。
而要学好数控技术,掌握数控原理与系统是非常重要的。
下面是一些数控原理与系统的习题及其答案,希望对广大读者有所帮助。
1. 什么是数控技术?答:数控技术是通过计算机控制机床或其他加工设备进行自动化加工的一种技术。
它通过预先编程的方式,使机床按照设定的路径和速度进行加工,从而实现高效、精确的生产。
2. 数控系统由哪些部分组成?答:数控系统一般由机床主轴驱动系统、运动控制系统、数据输入输出系统和人机界面系统等几个部分组成。
其中,机床主轴驱动系统负责控制机床主轴的转速和方向;运动控制系统负责控制机床各个轴向的运动;数据输入输出系统负责将加工程序输入数控系统,并将加工结果输出;人机界面系统则提供了与数控系统进行交互的界面。
3. 数控系统的主要优势是什么?答:数控系统相比传统的手工操作,具有以下几个主要优势:- 高效性:数控系统能够实现自动化加工,大大提高了生产效率。
- 精确性:数控系统能够按照预定的路径和速度进行加工,保证了加工的精度和一致性。
- 灵活性:数控系统可以根据需要进行编程,适应不同的加工要求。
- 自动化程度高:数控系统能够自动完成加工过程,减少了人力投入。
4. 数控系统中常用的编程语言有哪些?答:数控系统中常用的编程语言有G代码和M代码。
G代码用于控制机床的运动轨迹,如直线插补、圆弧插补等;M代码用于控制机床的辅助功能,如切割液的开关、冷却液的开关等。
5. 数控系统中的坐标系有哪些?答:数控系统中常用的坐标系有绝对坐标系和相对坐标系。
绝对坐标系是以机床坐标系的原点为参考点,确定工件的位置;相对坐标系是以工件上一点为参考点,确定其他点的位置。
6. 数控系统中的插补运动有哪些?答:数控系统中常用的插补运动有直线插补和圆弧插补。
数控原理与系统复习题
![数控原理与系统复习题](https://img.taocdn.com/s3/m/61673918910ef12d2bf9e7c9.png)
数控原理与系统复习题(总17页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《数控原理与系统》复习题一、教材本课程教材为:王细洋编著,《机床数控技术》,国防工业出版社。
二、复习题(一)填空题1.数控机床一般是由控制介质、数控装置、伺服驱动装置、机床本体等部分组成。
2.数控机床是用数字化代码来控制刀具与工件的相对运动,从而完成零件的加工。
3.标准机床坐标系中X、Y、Z坐标轴的相互关系用右手直角笛卡尔坐标系决定,增大刀具与工件距离的方向即为各坐标轴的正方向。
4.从结构上看,柔性制造系统主要有两部分组成:一是传递物质的设备,我们称之为物质流;二是传递信息的网络,我们称之为信息流。
5.FMS中文含义是柔性制造系统。
6.数控技术是指用数字化信号对机床运动及其加工过程进行自动控制的一种方法。
7.在整个使用寿命期,根据数控机床的故障频度,数控机床的故障发生规律大致分为三个阶段:早期故障期、偶发故障期、耗损故障期。
8.确定数控机床坐标系时首先要确定Z轴,它是沿提供切削功率的主轴轴线方向。
9.数控机床按控制运动轨迹可分为点位控制、直线控制和轮廓控制等几种。
按控制方式又可分为开环、闭环和半闭环控制等。
10.穿孔带是数控机床的一种控制介质,国际上通用标准有EIA和ISO两种,我国采用的标准是ISO。
11.当数控机床发生故障时,用于诊断出故障源所在范围或具体位置所使用的程序叫作诊断程序,它一般有三种类型:启动诊断、在线诊断、离线诊断。
12.从数控机床故障诊断的内容看。
故障诊断专家系统可以用于三个方面:故障监测、故障分析、决策处理。
13.所谓“插补”就是指在一条已知起点和终点的曲线上进行数据密化的过程。
14.对于以坐标原点为起点的第一象限直线OA ,其偏差函数为:e i e i i y x x y F -=,若0≥i F ,刀具往+X 进给;若0<i F ,刀具往+Y 进给。
数控原理与系统-A卷-试卷和答案
![数控原理与系统-A卷-试卷和答案](https://img.taocdn.com/s3/m/dddbcb65a1c7aa00b42acb4a.png)
《数控原理与系统》A卷1. 数控机床是用数字化代码来控制______________________ 的相对运动,从而完成零件的加工。
2. CPU是CNC装置的核心,它由运算器和控制器两个部分组成,__________对数据进行算术和逻辑运算的部件,___________ 是统一指挥和控制数控系统各部件的中央机构。
3. 所谓“插补”就是指在一条已知起点和终点的曲线上进行______________的过程。
4 •数控系统按照有无检测反馈装置分为______________ 和______________两种类型。
5•对于以坐标原点为起点的第一象限直线0A其偏差函数为:F i=y i X e-X j y e,若F i 一0,刀具往_________________ 进给;若F i :::0,刀具往___________ 进给。
6. 标准机床坐标系中X、Y、Z坐标轴的相互关系用_______________________决定,_________ 刀具与工件距离的方向即为各坐标轴的正方向。
7. CNC系统中,实时性要求最高的任务是____________ 和___________ 。
8. CNC软件中,译码程序的功能是把程序段中的各数据根据其前后的文字地址送到相应的缓冲寄存器。
假设当前需要译码的程序段如下:N1 G01 X132 Y200 Z300如果当前取出的代码是X,那么数字码寄存器中存放的数据是 _________ ,此时应该把该数据送入代码________ 的缓冲寄存器中。
9. __________________________________ 旋转变压器是一种常用的检测元件,从其结构来看,它由__________ 和_________ 两个部分组成。
•步进式伺服驱动系统是典型的开环控制系统,在此系统中执行元件•专家系统是一种应用大量的专家知识和推理方法求解复杂问题的一种方法,因此一般专家系统主要包括两大部分,即__________________ 和单项选择题(每小题2分,共20分):1. 经济型数控系统一般采用()CPU而且一般是单微处理器系统。
数控理论试题与答案
![数控理论试题与答案](https://img.taocdn.com/s3/m/f38c22a10342a8956bec0975f46527d3240ca6a8.png)
数控理论试题与答案一、选择题1. 数控机床的英文缩写是()。
A. CNCB. CADC. CAMD. CAE2. 数控机床按控制方式分类,不包括以下哪一项()。
A. 点位控制B. 直线控制C. 曲线控制D. 手动控制3. 数控编程中,G代码用于()。
A. 指定机床速度B. 控制机床运动轨迹C. 指定刀具类型D. 控制机床主轴转速4. 数控机床的伺服系统主要作用是()。
A. 提供电源B. 控制机床运动C. 进行程序存储D. 执行刀具更换5. 在数控加工中,刀具半径补偿的作用是()。
A. 保证加工精度B. 延长刀具寿命C. 减少机床磨损D. 提高加工速度二、判断题1. 数控机床的精度完全取决于数控系统的性能。
()2. 数控编程的目的是将设计图纸转换成数控机床能够识别和执行的指令。
()3. 数控机床的伺服系统和驱动系统是同一个概念。
()4. 数控机床的刀具库越大,其加工能力就越强。
()5. 数控机床的自动换刀系统可以提高加工效率和加工精度。
()三、简答题1. 简述数控机床的工作原理。
2. 数控编程中,M代码和G代码的区别是什么?3. 描述数控机床的维护和保养的基本要点。
四、计算题1. 若数控机床的X轴移动距离为100mm,步进电机的步距角为1.8度,求该轴的步数。
2. 给定数控程序段:G00 X100 Y200;请计算在没有其他速度限制的情况下,该程序段的移动距离。
五、论述题1. 论述数控机床在现代制造业中的重要性和应用范围。
2. 分析数控机床故障诊断和排除的基本方法。
六、答案1. A2. D3. B4. B5. A判断题答案:1. ×2. √3. ×4. ×5. √简答题答案:1. 数控机床的工作原理是通过数控系统接收程序指令,然后通过伺服系统控制机床各轴的精确移动,实现对工件的加工。
2. M代码用于控制机床的一些辅助功能,如主轴启停、刀具更换等;G 代码用于控制机床的运动轨迹和速度。
数控机床电气控制A卷及答案
![数控机床电气控制A卷及答案](https://img.taocdn.com/s3/m/2828207501f69e3143329431.png)
2009 - 2010学年第一学期高职06(07、08、09、10)班《数控机床电气控制》课程期末考试试卷(A卷)一、填空题(1’×30)1.世界第一台数控机床是机床。
2.数控装置在硬件基础上必须有相应的系统软件指挥和协调硬件的工作,两者缺一不可。
数控装置的软件由和组成。
3.开环伺服系统即为无位置反馈的系统,其驱动元件主要是电动机。
4. 交流电动机的调速方法有、和三种。
5.数控机床的性能很大程度上取决于的性能。
6.数控机床控制系统共分为两大部分,其中一部分是控制,另一部分是控制。
7.热继电器是一种利用进行工作的保护电器。
脉冲编码器分为、和三种。
8.不但能用于正常工作时不频繁接通和断开的电路,而且当电路发生过载、短路或失压等故障时,能自动切断电路,有效保护串接在他后面的电气设备。
9.光栅是一种将转为的测量装置。
10.环形分配器DIR为数控装置所发出的方向信号,其电平高低对应电动机绕组的改变。
11.常见的电气控制系统图有:、、。
12.数控机床接口电路要完成、、锁存和隔离功能。
13.数控机床超程限位保护一般有和两种双重保护。
14.PLC控制系统软件主要有、编程语言及编程支持工具等组成。
15.数控机床中PLC采用编程方式,每一个语句表包含一个、两部分。
二、判断题(2’×10)1.常用的位移执行机构有步进电机、直流伺服电机和交流电机。
( )2.数控装置是数控机床电气控制系统的控制中心。
( )3.全闭环伺服系统所用位置检测元件是光电脉冲编码器。
( )4.数控机床的加工精度,在很大程度上取决于数控机床位置检测装置的精度。
( )5.绝对式位置检测是:每一个被测点的位置都从一个固定的零点算起。
( )6.PLC内部可以看作是由许多“硬继电器”等逻辑部件组成。
( )7.电器元件布置图是用规定的图形符号。
根据原理图,按各电器相对位置绘制的实际接线图。
( )8.梯形图不是数控加工编程语言。
数控技术试题集+答案
![数控技术试题集+答案](https://img.taocdn.com/s3/m/7e87ac9f58fafab068dc028f.png)
填空题1、数控机床坐标系采用的是右手笛卡尔直角坐标系。
2、数控机床坐标系的正方向规定为增大刀刀具与工件距离的方向。
3、数控机床坐标系中Z轴的方向指的是与主轴平行的方向,其正方向是刀具远离工件的方向。
4、数控机床中旋转坐标有 A 轴、B 轴、 C 轴,其正方向的判断是用右手螺旋定则。
5、数控车床中X轴的方向是工件的径向,其正方向是远离工件的方向 .6、数控机床坐标系一般可分为机床坐标系和工件坐标系两大类。
7、数控机床坐标系按坐标值的读法不同可分为绝对坐标系和增量坐标系 .8、在绝对坐标系中所有刀具运动轨迹的坐标值都以坐标原点为计算基准,而增量坐标系中所有运动轨迹的坐标值都相对前一位置进行计算的。
9、数控系统的插补是指根据给定的数学函数,在理想的轨迹和轮廓上的已知点之间进行数据密化处理的过程。
10、大多数数控系统都具有的插补功能有直线插补和圆弧插补。
11、插补的精度是以脉冲当量的数值来衡量的。
12、所谓脉冲当量是指数控装置发出一个脉冲信号机床执行部件的位移量。
13、数控机床插补过程中的四个节拍是:偏差差别、坐标进给、偏差计算、终点差别 .14、插补过程中终点判别的具体方法有:单向计数、双向计数、分别计数。
15、数控编程是从零件图样到获得数控机床所能识别的数控加工程序的全过程。
16、数控编程的步骤有工艺分析、数值计算、编写程序单、程序输入、程序检验和首件加工.17、数控机床程序段的格式有固定程序段格式和可变程序段格式。
18、数控机床的编程方法有手动编程和自动编程。
19、以下指令的含义:G00 快速点定位;G01直线插补;G02 顺时针圆弧插补;G03 逆时针圆弧插补 .20、准备功能G代码有模态代码和非模态代码两大类。
二、判断题1、数控加工程序是由若干程序段组成,而且一般常采用可变程序进行编程。
(√)2、只需根据零件图样进行编程,而不必考虑是刀具运动还是工件运动。
(× )3、进给路线的确定一是要考虑加工精度,二是要实现最短的进给路线. ( √)4、刀位点是刀具上代表刀具在工件坐标系的一个点,对刀时,应使刀位点与对刀点重合. (√)5、绝对值方式是指控制位置的坐标值均以机床某一固定点为原点来计算计数长度。
数控专业理论考试题及答案
![数控专业理论考试题及答案](https://img.taocdn.com/s3/m/1ce89cd6bdeb19e8b8f67c1cfad6195f312be8de.png)
数控专业理论考试题及答案一、单项选择题1. 数控机床的英文缩写是()。
A. NCB. CNCC. CADD. CAM答案:B2. 在数控编程中,G代码用于()。
A. 指定材料B. 控制机床运动C. 设定刀具参数D. 确定工件坐标答案:B3. 数控机床的伺服系统通常指的是()。
A. 驱动系统B. 测量系统C. 控制系统D. 反馈系统答案:A4. 下列哪个不是数控机床的组成部分?()A. 床身B. 刀库C. 显示器D. 操作面板答案:C5. 数控机床的精度主要取决于()。
A. 驱动电机B. 传动系统C. 控制系统D. 测量系统答案:B二、判断题1. 数控机床的数控系统可以脱离计算机独立运行。
(对/错)答案:对2. 数控机床的刀库是用来存放刀具的装置,自动换刀的数控机床必须配备刀库。
(对/错)答案:对3. 数控编程中的M代码是用于控制机床运动的。
(对/错)答案:错4. 数控机床的伺服系统只负责接收指令,不负责反馈信息。
(对/错)答案:错5. 数控机床的精度和刚度是衡量其性能的两个重要指标。
(对/错)答案:对三、简答题1. 简述数控机床的工作原理。
答:数控机床是一种通过数字化信息控制机床运动和加工过程的机床。
它的核心是数控系统,该系统能够接收数字化的零件程序,经过处理后,发出指令控制机床的伺服电机,从而精确地控制机床各轴的运动轨迹、速度和刀具的切削参数,实现自动化加工。
2. 数控编程中,刀具半径补偿的作用是什么?答:刀具半径补偿是在数控编程中用来自动调整刀具中心轨迹,以补偿实际刀具半径与编程轨迹半径之间的差异。
这样做可以确保加工出的零件尺寸与编程时设定的尺寸一致,提高加工精度。
四、计算题1. 已知一数控机床的X轴丝杠导程为10mm/rev,伺服电机转速为2000RPM(每分钟转数),求该轴在最高转速时的切削速度。
答:首先,我们需要将伺服电机的转速转换为丝杠的旋转速度。
由于1RPM等于1转/分钟,所以2000RPM相当于2000转/分钟。
数控原理与系统-A卷-试卷和答案
![数控原理与系统-A卷-试卷和答案](https://img.taocdn.com/s3/m/5068a774fab069dc50220190.png)
此Array时应该把该数据送入代码的缓冲寄存器中。
9.旋转变压器是一种常用的检测元件,从其结构来看,它由和两个部分组成。
10.步进式伺服驱动系统是典型的开环控制系统,在此系统中执行元件是。
11.专家系统是一种应用大量的专家知识和推理方法求解复杂问题的一种方法,因此一般专家系统主要包括两大部分,即和。
二、单项选择题(每小题2分,共20分):1. 经济型数控系统一般采用()CPU,而且一般是单微处理器系统。
A、8或16位B、32位C、64位D、以上都不正确2.下面哪种设备不是CNC系统的输入设备?()A、MDI键盘B、纸带阅读机C、CRT显示器D、磁带机3.在单CPU的CNC系统中,主要采用()的原则来解决多任务的同时运行。
A、CPU同时共享B、CPU分时共享C、共享存储器D、中断4.下面哪种方法不属于并行处理技术?()A、资源重复B、时间重叠C、资源共享D、中断执行5. 脉冲当量的大小决定了加工精度,下面哪种脉冲当量对应的加工精度更高?()A、1um/脉冲B、5um/脉冲C、10um/脉冲D、0.01mm/脉冲6.单微处理机CNC装置中,微处理机通过()与存储器、输入输出控制等各种接口相连。
A、总线B、输入/输出接口电路C、主板D、专用逻辑电路7. 下面哪种检测装置不是基于电磁感应原理?( )A 、感应同步器B 、旋转变压器C 、光栅D 、电磁式编码盘 8.如果直线式感应同步器的定尺绕组的节距为4mm ,那么滑尺绕组的节距应该为多少才能保证检测精度?( )A 、2mmB 、4mmC 、6mmD 、8mm9. 下面哪个内容不是故障诊断专家系统要完成的工作?( )A 、故障监测B 、故障分析C 、决策处理D 、故障预防 10.下列正确表示坐标系的是( )A 、X B 、XC 、Z D 、Y三、 判断题(每小题2分,共20分)( )1.世界上第一台数控机床是1958年试制成功的。
( )C 系统中,由硬件完成的功能原则上不可以由软件完成。
数控技术考试试题(卷)[附答案解析]
![数控技术考试试题(卷)[附答案解析]](https://img.taocdn.com/s3/m/1ccb1c24ef06eff9aef8941ea76e58fafab04571.png)
数控技术考试试题(卷)[附答案解析]⼀、填空题(每空1分,共22分)1、按控制运动的⽅式分类,数控机床可分为点位控制数控机床、点位直线控制数控机床和轮廓控制数控机床等三种。
2、卡盘式数控车床适合车削(3)盘类,⽽顶尖式数控车床适合车削较长的轴类。
3、当数控装置的程序存储空间较⼩时,为实现程序的连续执⾏与加⼯,常采⽤(5)DNC 或(6)通信输⼊程序输⼊⽅式。
4、数控加⼯时对⼑点设置的原则为:便于数值计算和简化程序编制、(7)易于找正并在加⼯过程中便于检查、(8)引起的加⼯误差⼩。
5、在MC加⼯时,常⽤的⾼性能⼑具材料有硬质合⾦⼑具(涂层)、(9)⽴⽅氮化硼⼑具和(10)⾦刚⽯⼑具等。
6、与数控电⽕花成形加⼯相⽐较,数控电⽕花线切割加⼯改善的主要两个⽅⾯为(11)不⽤成形电极和(12)加⼯效率⾼(⽐电⽕花成形机床操作更⽅便。
7、衡量数控机床可靠性的指标有(13)MTBF 和(14)A。
8、数控机床的维修包含(15)⽇常性维护与保养和(16)故障维修两⽅⾯内容。
9、数控机床的安装调试⼯作有(17)准备⼯作、(18配合⼯作和(19)组织⼯作等。
10、数控程序的代码标准常⽤的有(20)ISO 和(21)EIA 两种,其中应⽤⼴泛的为(22)ISO 代码标准。
⼆、选择题:下列各题的选项中有⼀个或多个是正确的,请将其代号填⼊括号中。
(每题2分,共16分)1、在数控加⼯⼯序卡中,应包括()等内容。
A.编程原点与对⼑点B.编程简要说明C.⼯艺过程安排D.数控切削⽤量2、数控车削螺纹时,为保证车出合格的螺纹,应()。
A.增加⼑具引⼊距离B.不需要⼑具引⼊/引出距离C.增加螺纹长度D.增加⼑具引出距离3、当⽤于数控机床的调试及对⼑时,其⼯作⽅式为()。
A.单段B.⼿动C.步进D.⼿动攻丝4、对于⾼度较⼤且加⼯表⾯较多的箱体类零件,⼀般选⽤()。
A.⽴式MC B.卧式MC C.普通数控铣床5、对于中⼤型加⼯中⼼,其换⼑⽅式⼀般采⽤()。
最新数控原理与系统-A卷-试卷和答案
![最新数控原理与系统-A卷-试卷和答案](https://img.taocdn.com/s3/m/841faa26a300a6c30c229fb7.png)
《数控原理与系统》A 卷题 号 一 二 三 四 五 总 分得 分一、 填空题(每空1.5分,共30分)1. 数控机床是用数字化代码来控制 的相对运动, 从而完成零件的加工。
2. CPU 是CNC 装置的核心,它由运算器和控制器两个部分组成, 是对数据进行算术和逻辑运算的部件, 是统一指挥和控制数控 系统各部件的中央机构。
3. 所谓“插补”就是指在一条已知起点和终点的曲线上进行 的过程。
4.数控系统按照有无检测反馈装置分为 和两种类型。
5.对于以坐标原点为起点的第一象限直线OA ,其偏差函数为:e i e i i y x x y F -=,若0≥i F ,刀具往 进给;若0<i F ,刀具往 进给。
6. 标准机床坐标系中X 、Y 、Z 坐标轴的相互关系用 决定, 刀具与工件距离的方向即为各坐标轴的正方向。
7. CNC 系统中,实时性要求最高的任务是 和 。
8. CNC 软件中,译码程序的功能是把程序段中的各数据根据其前后的文字地址送到相应的缓冲寄存器。
假设当前需要译码的程序段如下: N1 G01 X132 Y200 Z300如果当前取出的代码是X ,那么数字码寄存器中存放的数据是 ,此 时应该把该数据送入代码 的缓冲寄存器中。
9. 旋转变压器是一种常用的 检测元件,从其结构来看,它由和 两个部分组成。
10.步进式伺服驱动系统是典型的开环控制系统,在此系统中执行元件是 。
11.专家系统是一种应用大量的专家知识和推理方法求解复杂问题的一种方法,因此一般专家系统主要包括两大部分,即 和 。
二、 单项选择题(每小题2分,共20分): 1. 经济型数控系统一般采用( )CPU ,而且一般是单微处理器系统。
A 、8或16位 B 、32位 C 、64位 D 、以上都不正确 2. 下面哪种设备不是CNC 系统的输入设备?( )A 、MDI 键盘B 、纸带阅读机C 、CRT 显示器D 、磁带机 3.在单CPU 的CNC 系统中,主要采用( )的原则来解决多任务的 同时运行。
数控技术复习题(含答案版)
![数控技术复习题(含答案版)](https://img.taocdn.com/s3/m/52a739335022aaea988f0f03.png)
1)速度增益:速度环中进行速度调节的参数,其等于速度比上速度误差。
2)预紧:在配置轴承时,通过一定的调整方法使轴承获得一定的内部载荷,以负游隙状态使用,这种使用方法称为预紧。
3)伺服系统:伺服系统是用来精确地跟随或复现某个过程的反馈控制系统。
4)自动换刀装置:能自动更换加工中所用工具的装置5)FMS:柔性制造系统简称FMS(Flexible Manufacture System),是一组数控机床和其他自动化的工艺设备,由计算机信息控制系统和物料自动储运系统有机结合的整体。
6)CAPP:指借助于计算机软硬件技术和支撑环境,利用计算机进行数值计算、逻辑判断和推理等的功能来制定零件机械加工工艺过程。
7)中断型结构:除了初始化程序之外,整个系统软件的各种功能模块分别安排在不同级别的中断服务程序中,整个软件就是一个大的中断系统。
8)相对坐标编程:刀具运动的位置坐标是指刀具从当前位置到下一个位置的增量,在程序中用G91指定。
9)刀位点:指刀具的定位基准点10)自动编程:相对与手动编程而言的。
它是利用计算机专用软件来编制数控加工程序。
11)手动编程:指编制零件加工的各个步骤均由人工完成,称为“手工程序编制”12)宏程序:由用户编写的专用程序,它类似于子程序,可用规定的指令作为代号,以便调用。
13)LSI:大规模集成电路14)点位控制系统:指数控系统只控制刀具或机床工作台,从一点准确地移动到另一点,而点与点之间运动的轨迹不需要严格控制的系统15)CIMS:计算机集成制造系统16)17)18)19)20)21)22)23)CNC:CNC系统是一种位置(轨迹)控制系统,其本质上是以多执行部件(各运动轴)的位移量为控制对象并使其协调运动的自动控制系统,是一种配有专用操作系统的计算机控制系统。
24)闭环控制系统:由信号正向通路和反馈通路构成闭合回路的自动控制系统,又称反馈控制系统。
25)机床原点:指机床坐标系的原点,是机床上的一个固定点.它不仅是在机床上建立工件坐标系的基准点,而且还是机床调试和加工时的基准点.26)步进电机矩频特性:当电机带有一定的负载运行时,运行频率与负载转矩大小有关,两者的关系称为运行矩频特性27)刀具半径补偿:根据按零件轮廓编制的程序和预先设定的偏置参数,数控装置能实时自动生成刀具中心轨迹的功能称为刀具半径补偿功能。
数控考试题及答案
![数控考试题及答案](https://img.taocdn.com/s3/m/5de9007e6ad97f192279168884868762cbaebb17.png)
数控考试题及答案一、单项选择题(每题2分,共20分)1. 数控机床的数控系统是()。
A. 计算机系统B. 伺服系统C. 驱动系统D. 控制系统答案:D2. 数控机床加工中,刀具半径补偿指令是()。
A. G01B. G02C. G41D. G42答案:C3. 数控机床的坐标系中,Z轴的正方向是()。
A. 向上B. 向下C. 向左D. 向右答案:A4. 在数控编程中,绝对编程和增量编程的主要区别在于()。
A. 编程方式B. 坐标系的选择C. 插补方式D. 刀具路径答案:B5. 数控机床的伺服系统的作用是()。
A. 驱动机床运动B. 控制机床运动C. 检测机床运动D. 以上都是答案:D6. 数控机床的主轴转速指令是()。
A. SB. MC. TD. G答案:A7. 数控机床的刀具编号指令是()。
A. SC. TD. G答案:C8. 数控机床的冷却液开关指令是()。
A. M03B. M04C. M05D. M06答案:C9. 数控机床的程序段结束指令是()。
A. %B. ;C. /答案:A10. 数控机床的程序暂停指令是()。
A. M00B. M01C. M02D. M03答案:B二、多项选择题(每题3分,共15分)11. 数控机床的组成部分包括()。
A. 机械部分B. 电气部分C. 液压部分D. 数控系统答案:ABD12. 数控编程中常用的指令有()。
A. G代码B. M代码C. T代码D. S代码答案:ABCD13. 数控机床的刀具补偿包括()。
A. 刀具半径补偿B. 刀具长度补偿C. 刀具磨损补偿D. 刀具路径补偿答案:ABC14. 数控机床的坐标系有()。
A. 绝对坐标系B. 增量坐标系C. 机床坐标系D. 工件坐标系答案:ACD15. 数控机床的伺服系统类型包括()。
A. 步进电机B. 直流电机C. 交流电机D. 液压伺服系统答案:ABCD三、判断题(每题2分,共20分)16. 数控机床的编程语言是G代码和M代码。
数控原理与系统试卷(5)答案
![数控原理与系统试卷(5)答案](https://img.taocdn.com/s3/m/f5a70e0403d8ce2f00662331.png)
《数控原理与系统》试题5答案一、填空题(每空1.5分,共30分)1、数字化信号(或数字化代码)2、X、右手直角笛卡尔坐标系3、运动轨迹4、输入设备、输出设备(可交换位置)5、数据总线、地址总线、控制总线(可交换位置)6、多微处理机、单微处理机(可交换位置)7、光敏元件8、A-AB-B-BC-C-CA-A(或者A-AC-C-CB-B-BA-A)9、线位移(或直线位移)、角位移(或转角)10、鉴相式、鉴幅式(可交换位置)11、知识库、推理机(可交换位置)12、柔性制造系统二、选择题(每小题2分,共20分)1~5 C C D A B 6~10 A C A B D三、判断题(每小题1.5分,共15分)1~5 ×××××6~10 ×××√√四、简答题(每小题5分,共15分)1、答:1)用数控机床加工工件时,首先由编程人员按照零件的几何形状和加工工艺要求将加工过程编成NC程序;………………………………………………………1分2)数控系统读入NC程序后,将其翻译成机器能够理解的控制指令;………2分3)再由伺服系统将其变换和放大后驱动机床上的主轴电机和进给伺服电机转动,并带动机床的工作台移动,从而完成零件的加工。
……………………2分(或配以框图并加以适当说明也可):零件图数控系统机床2、答:CNC系统软件是为了实现CNC系统各项功能所编制的专用软件,即存放于计算机内存中的系统程序。
……………………………………………………………………………………………2分它一般由输入数据处理程序、插补运算程序、速度控制程序、管理程序和诊断程序等子程序组成。
……………………………………………………………………………………………………3分 3、答:驱动控制线路接收来自机床数控系统发出的进给脉冲信号(指令信号),………1分 并把此信号转换为控制步进电机各项绕组依此通电、断电的信号,使步进电机运转;…2分 步进电机的转子与机床丝杠连在一起,转子带动丝杠转动,丝杠再带动工作台移动。
数控铣(加工中心)_理论知识题A卷及答案
![数控铣(加工中心)_理论知识题A卷及答案](https://img.taocdn.com/s3/m/c155f145f342336c1eb91a37f111f18583d00ce5.png)
第一届全国数控技能大赛江苏赛区数控铣(加工中心)理论知识竞赛题(学生组/职工组)注意事项1.请在试卷的标封处填写您的工作单位、姓名和准考证号2.请仔细阅读题目,按要求答题;保持卷面整洁,不要在标封区内填写无关内容3.考试时间为120分钟1分,共40分,多选错选不得分。
)1. 对于数控机床最具机床精度特征的一项指标是()。
A) 机床的运动精度B) 机床的传动精度C) 机床的定位精度D) 机床的几何精度2. 数控机床的旋转轴之一A轴是绕()直线轴旋转的轴。
A) X轴B) Y轴C) Z轴D) W轴3. 数控机床进给系统采用齿轮传动副时,应该有消隙措施,其消除的是()。
A) 齿轮轴向间隙B) 齿顶间隙C) 尺测间隙D) 齿根间隙4. 铣螺旋槽时,必须使工件作等速转动的同时,再作( )移动。
A) 匀速直线B) 变速直线C) 匀速曲线D)变速曲线5. 根据控制运动方式的不同,机床数控系统可分为()。
A)开环控制系统、闭环控制系统、和半闭环控制系统B)点位控制系统和连续控制系统C)多功能数控系统和经济幸数控系统D)NC系统和CNC系统6. FMS是指( )。
A) 柔性制造系统B) 柔性制造单元C) 计算机集成制造系统D) 加工中心7. 加工圆弧时,若两轴的系统增益相同,进给速度v =常数,单由于刀具实际位置对指令位置有跟随误差,则会产生圆弧半径误差△R,其误差关系式为()。
A) △R =v/2RK B) △R =v/2RK2C) △R =v2/2RK D) △R =v2/2RK28. 直线感应同步器类型有:( )。
A) 标准型、窄型、带型和长型B) 标准型、窄型、带型和三重型C) 非标准型、窄型、带型和宽型D) 非标准型、窄型、带型和三重型9. 滚珠丝杠预紧的目的是()A) 增加阻尼比,提高抗振性B) 提高运动平稳性C) 消除轴向间隙和提高传动刚度D) 加大摩擦力,使系统能自锁10. 铣刀在一次进给中所切掉的工件表层的厚度称为( )。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
此Array时应该把该数据送入代码的缓冲寄存器中。
9.旋转变压器是一种常用的检测元件,从其结构来看,它由
和两个部分组成。
10.步进式伺服驱动系统是典型的开环控制系统,在此系统中执行元件是。
11.专家系统是一种应用大量的专家知识和推理方法求解复杂问题的一种方法,因此一般专家系统主要包括两大部分,即和。
二、单项选择题(每小题2分,共20分):
1. 经济型数控系统一般采用()CPU,而且一般是单微处理器系统。
A、8或16位
B、32位
C、64位
D、以上都不正确
2.下面哪种设备不是CNC系统的输入设备?()
A、MDI键盘
B、纸带阅读机
C、CRT显示器
D、磁带机
3.在单CPU的CNC系统中,主要采用()的原则来解决多任务的同时运行。
A、CPU同时共享
B、CPU分时共享
C、共享存储器
D、中断
4.下面哪种方法不属于并行处理技术?()
A、资源重复
B、时间重叠
C、资源共享
D、中断执行
5. 脉冲当量的大小决定了加工精度,下面哪种脉冲当量对应的加工精度
更高?()
A、1um/脉冲
B、5um/脉冲
C、10um/脉冲
D、0.01mm/脉冲
6.单微处理机CNC装置中,微处理机通过()与存储器、输入输出
控制等各种接口相连。
A、总线
B、输入/输出接口电路
C、主板
D、专用逻辑电路
7. 下面哪种检测装置不是基于电磁感应原理?( )
A 、感应同步器
B 、旋转变压器
C 、光栅
D 、电磁式编码盘 8.如果直线式感应同步器的定尺绕组的节距为4mm ,那么滑尺绕组的节
距应该为多少才能保证检测精度?( )
A 、2mm
B 、4mm
C 、6mm
D 、8mm
9. 下面哪个内容不是故障诊断专家系统要完成的工作?( )
A 、故障监测
B 、故障分析
C 、决策处理
D 、故障预防 10.下列正确表示坐标系的是( )
A 、
X B 、
X
C 、
Z D 、
Y
三、 判断题(每小题2分,共20分)
( )1.世界上第一台数控机床是1958年试制成功的。
( )C 系统中,由硬件完成的功能原则上不可以由软件完成。
( )3.7段LED 显示器能显示字母X 。
( )4.当点位直线控制数控机床的移动部件移动时,可以按任意斜率的直
线进行切削加工。
( )5.程序中出现各种异常情况的报警中断属于外部中断。
( )6.脉冲当量决定了伺服系统的位移精度,因此脉冲当量越大,位移精
度越高。
( )7.步进电机的步距角越大,控制精度越高。
( )8.从减小伺服驱动系统的外形尺寸和提高可靠性的角度来看,采
用直流伺服驱动比交流伺服驱动更合理。
( )9.伺服驱动系统的跟随误差越小,响应速度越快。
( )10.德国的SIEMENS 和日本的FUNUC 公司的数控系统对我国数
控技术的影响较大。
四、 解答题(每小题5分,共15分)
1. 数控机床一般由哪几个部分组成?
2.简述CNC 系统中中央处理单元(CPU )的组成部分及其作用。
Z
X
X
Y
Y
Z
Z
Y
3.CNC系统软件采用并行处理技术的目的是什么?
五、计算题(15分):
1. 一台三相六拍运行的步进电机,转子齿数Z=48,测得脉冲频率为
600Hz,求:
①通电顺序;
②步距角和转速。
《数控原理与系统》A卷答案
一、填空题(每空1.5分,共30分)
1、刀具与工件
2、运算器、控制器
3、数据点的密化
4、开环数控机床、闭环数控机床
5、+X、+Y
6、右手直角笛卡尔坐标系;增大
7、插补、位控
8、01、G
9、转角、定子、转子
10、步进电机
11、知识库、推理机
二、选择题(每个2分,共20分)
1~5 A C B D A 6~10 A C B D A
三、判断题(每个2分,共20分)
1~5 ×××××6~10 ×××√√
四、简答题(每个5分,共15分)
1、答:数控机床一般组成部分包括:
1)控制介质
2)数控装置
3)伺服系统
4)测量装置
5)机床本体
2、答:中央处理单元(CPU):它的作用是实施对整个系统的运算、控制和
管理,它由运算器和控制器两部分组成。
其作用分别是:
运算器:对数据进行算术和逻辑运算。
控制器:译码、发出控制指令,统一指挥和控制数控系统各部件。
3、答:为了保证加工过程的连续性,必须采用并行处理技术,它主要有以下两个方面的考虑:
1)使用和调配CNC系统的资源
2)提高CNC系统的处理速度。
五、计算题(15分)
1、解:三相六拍运行的步进电机采用单双相轮流通电控制方式,即m=3,2
=
k。
转子齿数48
=
Z,频率f=600HZ。
①电机正转时的通电顺序:A→AB→B→BC→C→CA→A
电机反转时的通电顺序:A→AC→C→CB→B→BA→A
②根据步距角计算公式:
︒=⨯⨯︒
=︒=
25.12483360360mZk α 根据转速计算公式:
1252
483600
6060=⨯⨯⨯==mZk f n (转/分)
(代公式正确但计算错误,适当给1-2分)。
