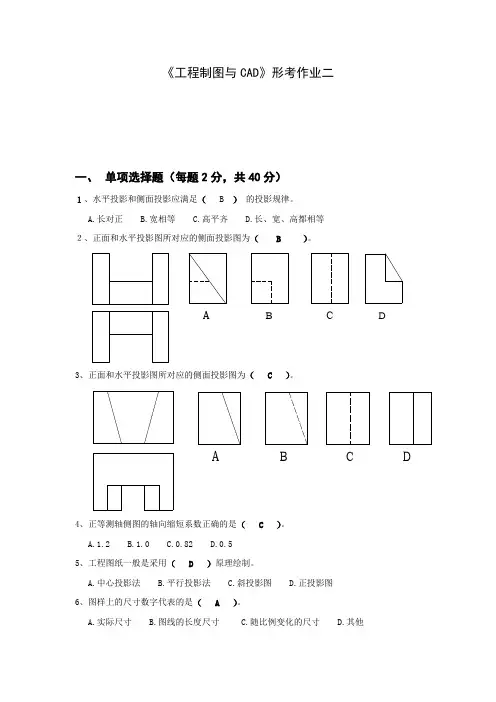

《工程制图与CAD》形考作业二
一、单项选择题（每题2分，共40分）
１、水平投影和侧面投影应满足（ B ）的投影规律。
A.长对正
B.宽相等
C.高平齐
D.长、宽、高都相等
２、正面和水平投影图所对应的侧面投影图为（ B ）。
A B C D
3、正面和水平投影图所对应的侧面投影图为（ C ）。
A B C D
4、正等测轴侧图的轴向缩短系数正确的是（ C ）。
A.1.2
B.1.0
C.0.82
D.0.5
5、工程图纸一般是采用（ D ）原理绘制。
A.中心投影法
B.平行投影法
C.斜投影图
D.正投影图
6、图样上的尺寸数字代表的是（ A ）。
A.实际尺寸
B.图线的长度尺寸
C.随比例变化的尺寸
D.其他
7、在总平面图中新建房屋用（ C ）绘制。
A.粗虚线
B.细实线
C.粗实线
D.细虚线
8、施工图中，无弯钩的钢筋（一般钢筋）搭接图例正确的是（ C ）。
A B C D
9、绘图板的工作边为（ A ）。
A.短边
B.长边
C.两边都是
D.无工作边
10、房屋建筑制图标准规定，粗实线一般用于（ A ）。
A．主要可见轮廓线 B.可见轮廓线
C．不可见轮廓线 D.可见轮廓线及图例线
11、在AutoCAD 2007中，使用命名视图命令新建视图，下列哪个仅适用于布局视图？（ D ）。
A．类别 B．视口关联 C．活动截面 D．视觉样式
12、某直线的起点为(70,-50),直线长度为175,倾角为45度,直线的另一端点坐标为？（ A ）。
A．(193.74,73.74) B．(193.74,75.74)
C．(75.74, 193.74) D．(222.05,135.46)
13、使用阵列命令时，若让对象向左上角方向排列，需要如何设置？（ B ）
A．行间距为正，列间距为正 B．行间距为正，列间距为负
C．行间距为负，列间距为正 D．行间距为负，列间距为负
14、用延伸命令"extend"进行对象延伸时，说法正确的是？（ B ）
A．必须在二维空间中延伸 B．可以在三维空间中延伸
C．可以延伸封闭线框 D．可以延伸文字对象
15、对于边长为40的正四边形，使用倒角命令倒一个角，给定"距离（R）"选项，当输入的两个倒角距离是多少时，倒角后的图形面积为1150？（ A ）A．30，30 B．30，15 C．80，10 D．20，40
16、将如图所示该多段线进行拟合，下列说法正确的是？（ B ）
A．该样条曲线只经过A点和F点
B．该样条曲线经过所有顶点
C．该样条曲线不经过任何一个顶点
D．由系统判定是否经过顶点
17、哪些特性是"特性匹配"对话框不可以更改的？（ D ）
A．图层 B．线型比例 C．颜色 D．面积
18、如上图所示标注尺寸公差，如果选择选项"多行文本（M）"方式，则（ D ）。
A．输入"φ30H7/f6"，系统自动堆叠
B．输入"φ30H7#f6"，系统自动堆叠
C．输入"φ30H7^f6"，然后选择"H7^f6"，点击堆叠
D．输入"φ30H7/f6"，然后选择"H7/f6"，点击堆叠
19、如图所示，将下面的文字高度改为和上面的文字高度一致，最简单做好的方法是（ A ）。
A．用格式刷
B．查询一下上面的文字的高度，然后将下面文字的高度改为相同的
C．使用修改文字"scaletext"命令的匹配对象选项
D．复制一个然后重新编辑
20、输出选项板时，该选项板将被保存的文件格式是？（ C ）
A.dwg
B.xls
C.xtp
D.dwf
二、填空题（每空2分，共20分）
1、房屋结构施工图一般包括平面图、结构图、基础图。
2、国标规定建筑平面图中剖到的墙柱断面轮廓用粗实线；看到的构配件用细实线；被挡住的构配件轮廓用虚线。
3、二级钢和三级钢符号分别为和。
4、指北针所绘圆的直径为 24 mm，指北针尾部宽度为 3 mm。
三、判断对错题（每题1分，共10分）
1．使用拉伸(STRETCH)命令作拉伸操作时,如果选中全部对象,那么拉伸和移动(MOVE)的操结果完全相同。
（对）2．当前层不能被关闭。
（错）3．在AutoCAD系统中,用户可以按照自己的意图设置十字光标的大小,也可以设置捕捉框的大小,背景颜色也是可以按照需要进行设置的。
（对）4．将某一个图层关闭以后,该层上所有的图形对象都将被隐藏,而且也不能被打印或从绘图设备上输出,但是当图形重新生成时,该图层上的对象也随之重新计算。
（对）5．用阵列命令可以生成矩形阵列和环形阵列,在生成矩形阵列时,行间距和列间距都可以是负值。
（对）6．在生成正多边形时,系统要求输人该正多边形内接圆或外接圆的圆心和半径,因此对于一个正多边形来说具有圆的某些特性,例如可以用圆心捕捉方法获得正多边形的中心点。
（错）
7．对定义了宽度的多义线可以执行分解(EXPLODE)命令,但这时多义线的宽度消失。
（对）
8．在绘图时,有时会遇到这种情况,明明当前使用的线型是中心线,可用它画出的线看上去却和连续线一样,这和当前图形窗口的显示范围有关。
（对）
9．用编辑多线段(PEDIT)命令中的Join选项,既可以将相连的直线或圆弧合并到一条多义线中。
（对）
10. 创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。
（错）
四、作图题（每题15分，共30分）
1.绘制图示组合体的三面投影图。
2.绘制图示楼梯台阶1-1剖面图。
