盾构机各系统原理介绍(培训教材)

盾构机各系统原理介绍(培训教材)

培训教材盾构机系统原理介绍(C型盾构)宏润建设集团股份有限公司二OO七年八月目录1.概要 (2)2.盾构壳体结构 (2)3.刀盘驱动系统 (3)4.刀盘装置 (5)5.盾构推进系统 (7)6.人行闸 (9)7.管片拼装机 ............................................................... - 10 -8.螺旋输送机 ................................................................ - 11 -9.盾尾密封装置............................................................ - 12 -10.液压系统................................................................. - 13 -11.集中润滑系统.......................................................... - 14 -12.稀油润滑系统.......................................................... - 15 -13.盾尾油脂压注系统................................................... - 15 -14.注浆系统................................................................. - 16 -15.加泥加水系统.......................................................... - 17 -16.冷却系统 (17)17.车架系统 (18)18.皮带输送机 (19)19.双梁系统 (19)20.单梁系统 (20)21.电气系统 (20)1.概要本教材主要内容为盾构机各系统设备的主要功能介绍。

盾构电气控制系统

盾构电气控制系统

25A
I>
18A
I>
14A
I>
10A
I>
1.6A
I>
40A
I>
18A
I>
18A
I> I>
1.6A
I>
13A
I>
13A
I>
13A
I>
13A
I>
13A
I>
250
I>
250
I>
250
I>
250
I>
250
I>
250
I>
250
I>
I>
160A 160A 160A 160A 160A 160A
பைடு நூலகம்
400V/24VDC
主要完成参数设定、监控、管理功能
采用组态软件,西门子WinCC,施耐德的Factrylink 现场工控机与办公室的管理计算机组成局域网,将 洞内盾构机的信息传输到地面办公室,并储存起来。
操作画面
设定界面:设定盾构对象和控制参数 测量界面:显示盾构中各类检测仪器的测量值 掘进界面:施工时主画面,掘进参数、设备状态 历史曲线画面:以曲线形式显示历史施工数据,可按环号查询 报警画面:及时显示盾构设备运转情况和故障报警 报表 动态曲线 铰接画面:用于铰接操作和控制,并显示盾构姿态
盾构PLC控制系统组成(西门子)
主操作室(主站)
盾构机PLC控制系统配置
PC PC PC
电/光 光/电
控制系统配置示意图
TCP/IP
PC670 VMT
DP

盾构电气维修人员培训计划

盾构电气维修人员培训计划

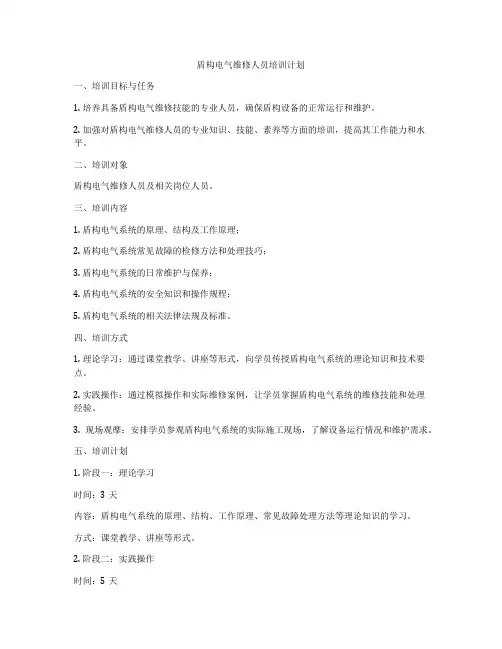

盾构电气维修人员培训计划一、培训目标与任务1. 培养具备盾构电气维修技能的专业人员,确保盾构设备的正常运行和维护。

2. 加强对盾构电气维修人员的专业知识、技能、素养等方面的培训,提高其工作能力和水平。

二、培训对象盾构电气维修人员及相关岗位人员。

三、培训内容1. 盾构电气系统的原理、结构及工作原理;2. 盾构电气系统常见故障的检修方法和处理技巧;3. 盾构电气系统的日常维护与保养;4. 盾构电气系统的安全知识和操作规程;5. 盾构电气系统的相关法律法规及标准。

四、培训方式1. 理论学习:通过课堂教学、讲座等形式,向学员传授盾构电气系统的理论知识和技术要点。

2. 实践操作:通过模拟操作和实际维修案例,让学员掌握盾构电气系统的维修技能和处理经验。

3. 现场观摩:安排学员参观盾构电气系统的实际施工现场,了解设备运行情况和维护需求。

五、培训计划1. 阶段一:理论学习时间:3天内容:盾构电气系统的原理、结构、工作原理、常见故障处理方法等理论知识的学习。

方式:课堂教学、讲座等形式。

2. 阶段二:实践操作时间:5天内容:学员进行盾构电气系统的模拟操作和实际维修案例的操作训练。

方式:实际操作训练、案例分析等形式。

3. 阶段三:现场观摩时间:2天内容:安排学员参观盾构电气系统的实际施工现场,了解设备运行情况和维护需求。

方式:现场观摩、学习交流等形式。

六、培训评估1. 学员学习情况考核:通过笔试、实际操作考核、论文撰写等形式,对学员的学习成果进行评估和考核。

2. 学员综合能力评估:通过综合评价,包括理论知识掌握程度、实际操作技能、综合分析能力等方面,对学员的综合能力进行评估。

七、培训效果1. 提高了学员对盾构电气系统的理解和操作技能;2. 培养了一批具备盾构电气维修技能的专业人员;3. 加强了盾构设备的维护保养工作,提高了设备的使用寿命和效率。

八、培训总结通过本次盾构电气维修人员的培训,使得学员深入了解了盾构电气系统的原理、结构和工作原理,掌握了常见故障的检修方法和处理技巧,提高了盾构电气维修的专业能力和水平。

中铁装备盾构电气培训

中铁装备盾构电气培训
及水系统等的控制和检测。 2.4 TC5配电系统主要负责皮带机系统、排污系统及卷筒的控制和检测。
2.1、盾体控制系统
盾体控制系统:为盾体左右侧的系统提供控制, 系统大致包括推进系统、盾尾油脂、齿轮油、膨润土、 盾壳膨润土及刀盘现场控制等系统。
2.2、主控室
主控室系统(TC1)为TC1左右侧的 系统提供控制,同时为设备桥的系统 、 管片安装机系统、螺旋输送机系统、管 片小车等提供控制。作为控制系统的核 心-PLC主系统也布置在主控室内,此外, 数据采集及显示系统(上位机)、视频 监视系统及导向系统也布置在主控室内。 在后面的介绍中将详细介绍这些系统。
1.4.1 箱式变压器的组成 箱式变压器内包括高压开关及保护系统、变压器、补偿系统及低压开关等。
1.4.2 箱式变压器低压配电盘介绍 箱式变压器低压侧设计多个开关,主要分为四个部分:箱变内部供电开关、线前开关、
变频驱动总开关、低压总开关,同时有低压补偿系统。 箱变内部总开关主要负责箱变内部的照明、通风等功能的供电。 线前总开关主要负责设备的照明、急停及插座系统。如果线前总开关未闭合,整个低
检修时间
3.3、变频器:
对于需要改变电机转速的场合,实现无极调速 的功能,需要采用变频器实现。变频器通过整流逆 变的过程,改变输出频率,实现电机转速的控制。
变频器在盾构上应用广泛,如泡沫系统、 膨润土系统、皮带机也可以实现转速可调。
3.4 三相异步电动机的三种启动方式: 3.4 .1 直接起动
直接启动(辅助泵)控制过程
通常将250米柔性高压电缆缠绕在卷筒上,可通过现场控制面板实现电缆的收放功能;掘进过程中不 断放缆,实现设备的持续供电。电缆规格3×70+3×35/3。使用时应注意电缆的收放长度要恰当。另如 长时间断电,应通过隧道220V照明电对电缆卷筒进行加热。

盾构电气控制系统课件

盾构电气控制系统课件
盾构电气控制系统的应用案例
地铁ห้องสมุดไป่ตู้构隧道施工
地铁盾构隧道施工是盾构电气控制系统应用的重要领域之一 。通过盾构电气控制系统,可以实现盾构机的自动化控制, 提高施工效率,减少人工操作失误,保证隧道施工的安全和 质量。
在地铁盾构隧道施工中,盾构电气控制系统主要负责控制盾 构机的推进、切削、拼装等动作,同时监测施工环境和设备 状态,保证盾构机在最佳状态下运行。
城市管廊盾构施工
城市管廊盾构施工是盾构电气控制系统在城市基础设施建设中的又一应用。管廊 是城市地下管道的综合走廊,包括电力、通信、燃气、供热等管道。
在管廊盾构施工中,盾构电气控制系统主要负责控制盾构机的切削、拼装等动作 ,保证管廊的施工质量。此外,该系统还可以实时监测管廊内部的环境参数,保 证管道的正常运行和安全性。
盾构电气控制系统课件
contents
目录
• 盾构电气控制系统概述 • 盾构电气控制系统的硬件组成 • 盾构电气控制系统的软件功能 • 盾构电气控制系统的应用案例 • 盾构电气控制系统的未来发展
01
盾构电气控制系统概述
盾构电气控制系统的定义与组成
电源系统
为盾构电气控制系统提供电力,包括发电机 、变压器、配电柜等。
05
盾构电气控制系统的未来发展
智能化与自动化
智能化控制
通过引入人工智能和机器学习技术,实现对盾构电气系统的智能控制,提高系统的自适应性、稳定性和可靠性。
自动化操作
利用自动化技术,实现盾构电气系统的自动化操作,减少人工干预,提高工作效率和安全性。
远程监控与云平台技术
远程监控
通过建立远程监控系统,实现对盾构电气系统的实时监测和远程控制,提高系统的可维护性和可管理 性。

盾构电气控制原理培训

盾构电气控制原理培训

盾构电气控制原理培训一、概述盾构机是一种用于地下隧道施工的工程设备,其电气控制系统是保障盾构机正常运行的关键部分。

盾构机电气控制原理培训是为了使操作人员能够正确理解和掌握盾构机的电气控制原理,从而能够对盾构机进行正确的操作和维护。

二、盾构机电气控制系统组成1.电气控制柜:包括盾构机的主控制柜及其附属设备,用于控制盾构机的运行状态和各种功能。

2.线束系统:负责传输电气控制信号和供电。

3.仪表系统:用于显示和监测盾构机的运行状态。

4.传感器和执行机构:用于感知和控制盾构机的各种运动和功能。

三、盾构机电气控制原理1.盾构机电气控制系统的运行原理:盾构机电气控制系统通过接收和处理各种信号,控制盾构机的运行状态和功能。

其中,信号的传输主要通过线束系统实现,而电气控制柜则负责信号的处理和控制。

2.盾构机电气控制系统的主要功能:(1)启动和停止盾构机的运行;(2)控制盾构机各个部件的运动,如控制推进器的启停和推进速度;(3)控制盾构机的工作环境,如控制喷射混凝土的喷射速度和压力;(4)监测和显示盾构机的运行状态,如显示推进器的推进力和速度。

3.盾构机电气控制系统的关键技术:(1)PLC编程:PLC是电气控制系统的核心部分,通过编写PLC程序,实现对盾构机各个部件的控制和监测。

(2)变频调速技术:盾构机的推进器通常采用电动机驱动,通过变频器对电动机进行调速,可以实现对盾构机推进速度的精确控制。

(3)传感器技术:传感器主要用于感知和监测盾构机的各种运动和环境参数,如推进力、推进速度、温度等。

四、盾构机电气控制原理培训内容1.盾构机电气控制系统的构成和工作原理;2.盾构机电气控制系统的功能和特点;3.盾构机电气控制系统的关键技术和设备;4.盾构机电气控制系统的操作和维护。

五、盾构机电气控制原理培训的目标通过盾构机电气控制原理培训,参训人员应该能够:1.理解盾构机电气控制系统的组成和工作原理;2.掌握盾构机电气控制系统的功能和特点;3.了解盾构机电气控制系统的关键技术和设备;4.能够独立操作和维护盾构机的电气控制系统。

盾构机用电操作规程培训

盾构机用电操作规程培训

盾构机用电操作规程培训盾构机用电操作规程培训一、培训背景盾构机是一种用于地下工程施工的重型设备,包括机械、电子和液压等多个系统。

在使用盾构机进行施工时,正确的电气操作非常重要,以确保施工过程的安全、顺利和高效。

因此,进行盾构机用电操作规程的培训是必不可少的。

二、培训目标1. 理解盾构机的电气系统结构和工作原理。

2. 熟悉盾构机的电气设备和仪表,包括电气控制柜、电动机、传感器等。

3. 掌握盾构机的用电操作流程和标准操作规程。

4. 学会识别和解决常见的电气故障。

三、培训内容1. 盾构机的电气系统结构和工作原理- 盾构机的电气系统包括供电系统、控制系统和保护系统。

- 了解电气系统的工作原理,包括供电、接线、信号传输和控制等关键环节。

2. 盾构机的电气设备和仪表- 了解电气控制柜的组成和功能,包括主控制柜、辅助控制柜、电缆连接等。

- 了解盾构机上常见的电动机、传感器和仪表,如主动轮电机、前后壁电机、导向车电机、注浆电机、测斜仪、流量计等。

3. 盾构机的用电操作流程和标准操作规程- 熟悉盾构机的用电启动和停机操作流程。

- 掌握盾构机的电气设备启动和停机的标准操作规程,包括按照顺序开关各个电气设备、设定参数、启动和停机时的注意事项等。

4. 电气故障的识别和解决- 学会使用仪表设备识别电气故障,如变压器故障、电动机故障等。

- 掌握解决电气故障的常规方法,如检查电气设备连接、更换故障设备等。

四、教学方法1. 理论讲解:通过教师进行理论讲解,介绍盾构机的电气系统结构和工作原理,以及电气设备和仪表的基本知识。

2. 示范操作:通过教师的示范操作,展示盾构机的用电操作流程和标准操作规程,让学员能够直观地了解和掌握。

3. 实践操作:学员根据教师的指导,进行实际的用电操作练习,以巩固所学知识,并学会识别和解决电气故障。

五、培训考核培训结束后,进行笔试和实际操作考核,考核内容包括盾构机的电气系统结构和工作原理、电气设备和仪表的功能和参数设置、标准的用电操作流程和注意事项,以及解决电气故障的方法。

中铁七局电气培训.

中铁七局电气培训.
隧道掘进机电气系统培训
2013年6月
中国中铁盾构电气系统原理
主讲:齐保卫
目录
目录
第一部分:动力供配电系统介绍 第二部分:数据采集及PLC系统介绍 第三部分:主控室介绍 第四部分:导向系统介绍 第五部分:监视照明通讯系统介绍 第六部分:气体检测及消防系统介绍 第七部分:盾构电气保养及故障排查
1.1 高压系统
第三部分:主控室介绍
主控室分为操作间和电气控制间,操作间为盾构司机操作盾构运行的控制间,
内部包含了主控制台、数据采集计算机、导向系统及监视系统等;电气控制 间内部包含了主可编程控制器(主PLC)及拖车1(含设备桥)的控制电气元 器件等;
3.2 操作室
第三部分:主控室介绍
操作间为盾构司机操作盾构的地方,内部包含了主控制台、数据采集计算机、导向系 统及监视系统等。 盾构司机根据指令,操作相应的按钮及上位机界面按钮,完成相应指令的工作。同时 关注主监控界面的各系统参数,及时调整,使盾构在合理的参数中运行,降低风险的 发生率。在掘进过程中,更应时刻关注导向系统指示的掘进方向参数,及时调整掘进 参数,使盾构按照设计轴线掘进。同时,还应关注监视界面,及时关注出渣情况。
第四部分:盾构机导向系统
二、垂直偏差、趋势 1、盾首垂直偏差:指盾构机的刀盘(切口)中心至设计竖向曲线的垂足距离; 2、铰接垂直偏差:指盾构机的铰接中心至设计竖曲线的垂足距离; 3、盾尾垂直偏差:指盾构机的盾尾中心至设计竖曲线的垂足距离; 4、垂直趋势:指按照当前盾构偏差情况掘进,每掘进1m产生的垂直偏差,单位 为mm/m。
垂直偏 差图示
日本演算工房ROBOTEC系统
垂直趋势
平面趋势
盾构姿态 图形
第四部分:盾构机导向系统

中铁装备盾构电气培训

中铁装备盾构电气培训

2.3、低压配电柜
液压泵站驱动系统布置在拖车3右侧,紧靠液压泵站系统,为液压系统提供动力及控制(螺旋输送 机、推进、管片安装、过滤循环、控制、辅助、注浆) ,同时为左侧的流体系统提供动力及控制(膨 润土、泡沫、内循环水等。
2.4、皮带机及其他辅助功能控制系统
为布置在TC5及TC6的系统提供动力及控制,包括皮带机系统、排污系统及水管卷筒等 系统。
1.3 高压开关柜:
高压开关柜将10KV高压供给给变压器,同时变压器的保护触点与高压开关相连。当变压器故障(高 温、密封失效)时,高压开关将断开,保护变压器。
1.4 变压器:
盾构机常用的变压器有波纹密封油浸式(油变)和干式变压器(箱变)两种。油浸式变压器具有体 积小、价格低、过载能力强、单台容量大等优点,但其维护不便,噪音大;而干式变压器维护方便,运 行噪音小,但体积大、价格贵,由于安装空间限制单台容量有限。因此目前一般常见的是液驱盾构机采 用的是全密封油浸式变压器,它使变压器内部与大气隔离,防止油的劣化和绝缘受潮,增强了运行的可 靠性,而电驱盾构采用箱式变电站。
低压系统主要由以下系统组成: 2.1 QD、DTL及DTR配电系统主要负责主驱动系统、齿轮油系统、HBW系统及推进油
缸、盾尾密封等系统的控制。 2.2 TC1配电系统主要负责PLC系统、注浆系统、泡沫发生器系统、螺机系统、管片
小车及管片安装机系统的控制和检测。 2.3 TC2(电驱)TC3(液驱)配电系统主要负责液压泵站系统、膨润土、泡沫系统
面板按钮启动 PLC输入模块检测位
PLC PLC逻辑运算结果允许启动
PLC输出模块控制位 中间继电器动作 电机主接触器动作
3.4.2 星三角启动
星-三角启动(管片安装机泵)控制过程

海 瑞 克 盾 构 几 培 训 知 识 电 气 部 分

海 瑞 克 盾 构 几 培 训 知 识 电 气 部 分

海瑞克盾构几培训知识电气部分1;总动力电源开关合上的条件有变压器内油温《140度报警160度断开》,油位,总电源相位。

2;功率补尝条件:电流互感器检测出电流的大小来决定。

3;控制室内的各个电机启动按钮,红灯常亮说明该电源开关断开,红灯闪亮说明启动条件不成熟,红灯绿灯全灭启动条件正常。

4;刀盘主驱动系统和螺旋机驱动系统中各个油脂润滑密封点的油脂注入分配阀都设置了用于检测油脂注入流量的接近开关,以脉冲信号的形式向控制系统输入。

一分钟产生了多少个脉冲信号就是一分钟注入的流量,控制系统会把系统内设定的一分钟有多少个脉冲信号和实际在一分钟产生多少个脉冲信号相比较,用来控制各驱动系统。

可以定时一分钟,再在这一分钟时间内观察PLC开关量输入模块上相对应该分配阀脉冲信号输入点上指示灯亮几次,亮几次就是指在这一分钟内有几个脉冲信号输入。

5;每个油脂注入分配阀的注入流量是可以调节的,调节点在盾构机内小油桶下每根油脂管旁边的小内六角处。

这根管是指油桶下方的部位和油脂注入分配阀之间的管。

6;刀盘驱动系统设定润滑油脂注入脉冲信号量为:13次每分钟。

螺旋机系统设定润滑油脂注入脉冲信号量为:4次每分钟。

刀盘系统设定密封油脂注入脉冲信号量为:5次每分钟7;刀盘驱动系统的齿轮油的流量是根据油的粘度来决定的,粘度大流量要小,粘度小流量大。

8;补油电机在刀盘电机前启动,一定要保持供油压力在20~35bar之间。

9;刀盘旋转启动条件:三个刀盘电机启动正常。

泄漏油油温正常(刀盘油马达处小油管)。

冷却水的流量。

润滑油脂输入脉冲信号大于13次每分钟。

齿轮油流量大于设定值(515)。

8个刀盘油马达的温度开关输入信号正常。

密封油脂输入脉冲信号大于5次每分钟。

滚动角传感器输入信号正常。

控制面板的钥匙处于合适的位置。

刀盘刹车系统中压力开关(储能压力大于45bar)和插削出来的接近开关的输入信号正常。

10;推进泵头处的压力比例阀是受在推进过程中最大区域压力所决定的,一般是最大区域压力加上20Mpa。

2024版盾构培训ppt课件

2024版盾构培训ppt课件

THANKS
[ 感谢观看 ]
针对可能发生的突发事件,制定相应 的应急处理措施,如火灾、坍塌、涌 水等。
定期组织应急演练和培训,提高员工 的应急处置能力和协同配合能力。
CHAPTER 05
盾构维护保养与故障排除
日常检查和维护保养项目
刀盘和刀具检查
每日检查刀盘磨损、刀具损坏情况,确保切 削效果。
电气系统检查
检查电缆、接线端子等电气元件,确保电气 系统安全可靠。
地质条件
项目所在地地质条件复杂, 包括软土、砂土、硬岩等 多种地层。
技术挑战
盾构机选型、刀盘设计、 渣土处理等技术问题需解 决。
成功实施的关键因素分析
前期规划 充分的地质勘察和设计方案优化,确保
盾构机选型和施工方案的合理性。
团队协作 建立高效的团队协作机制,包括设计、 施工、监理等各方紧密配合,确保项
01
02
03
04
严格遵守国家和地方相 关安全法规,确保盾构 施工符合规范要求。
建立健全安全管理体系, 明确各级管理人员和操 作人员的安全职责。
实施安全教育和培训, 提高员工的安全意识和 操作技能。
定期进行安全检查和评 估,及时发现和消除安 全隐患。
危险源辨识与风险评估
01
02
03
04
对盾构施工现场进行全面危险 源辨识,识别潜在的危险因素。
原理
盾构机在挖掘过程中,通过刀盘切削土体,同时利用千斤顶推动盾体前进。在 挖掘过程中,盾体内部的支护结构起到临时支撑作用,保证隧道施工的安全。
盾构发展历程
01
初始阶段
盾构技术起源于19世纪中叶,最初用于水下隧道的施工。随着技术的发
展,逐渐应用于城市地铁、市政管道等领域。

盾构电气控制系统

盾构电气控制系统

显示单元 例如带浏览器的笔记 本 模拟输出模块 数字输出模块 继电器 数字输出模块 光耦合器 数字输出模块 继电器, 可配置 数字输出模块 光耦合器, 可配置 数字输入模块 ZSI模块
SENTRON WL
COM15 BSS ETU 测量 BDA / BDA Plus
西门子标准通讯总线
PROFIBUS-DP PROFIBUSCOROS SICAM LCC TELEPERM M, SIMATIC S5, SIMATIC S7 Master Drive Micro Master AS-I M 3~ M 3~ DP / AS-I Link
Internet Explorer.lnk
Ethernet 伙伴 Fipio 伙伴 Modbus 伙伴
SCP开放 : 第三厂家的串行协议
AS-i 总线
电话线 - Modem
第三厂家总线 - Interbus-S - Profibus-DP - CANopen
第三厂家的总线型 I/O
DeviceNet/ControlNet
主机控制系统的组成: 主机控制系统的组成:
主机控制系统 盾构机主机控制系统采用主从、上下位机和分布式 I/O结构。上位机为PC(个人计算机)和墙面式工 控机组成的基于Profibus-Dp协议的现场总线的计 算机局域网络,下位机是以Siemens S7-400为主 站的可编程控制器系统。 工控机和数据采集系统 墙面式工控机为Siemens PC670人机界面,采用 彩色液晶触摸屏,安置在盾构机操纵室内控制面板 上。用于设置控制系统参数和显示数据,由现场操 作人员使用。其余PC根据需要可以放置在机电工程 师室和经理室。这些计算机上均安装WINCC (WINDOWS NT版)软件,用于对隧道内的施工 情况进行实时监控,打印报表和其他管理工作。

盾构电气培训计划

盾构电气培训计划

盾构电气培训计划一、培训目的本培训计划旨在提高盾构机操作人员对盾构电气系统的理解和掌握,使其具备独立处理盾构电气系统故障的能力,确保盾构设备运行的安全稳定和高效。

二、培训对象本培训对象为盾构机操作人员和相关技术人员,要求具备一定的电气基础知识和盾构机操作经验。

三、培训内容1. 盾构电气系统概述- 介绍盾构电气系统的组成结构和工作原理- 归纳盾构电气系统常见故障及处理方法2. 盾构电气系统的组成部分- 详细讲解盾构电气系统的各个组成部分,包括主控系统、驱动系统、监测系统、安全系统等。

3. 盾构电气系统的维护保养- 掌握盾构电气系统的日常维护方法和保养技巧- 学习盾构电气系统的故障排除和修复方法4. 盾构设备的安全操作- 强调盾构设备的安全操作规范和注意事项- 学习盾构设备的紧急停机和安全应急处理方法5. 盾构电气系统的故障诊断与排除- 深入学习盾构电气系统常见故障的诊断方法和排除步骤- 模拟实际作业情况,进行故障诊断和排除的实践操作6. 盾构电气系统的升级改造- 了解盾构电气系统的升级改造技术和方法- 学习盾构电气系统改造的实际案例和经验分享1. 理论授课- 通过专业讲师的讲解,结合多媒体教学,对盾构电气系统的概念、原理和操作技术进行系统性的讲解和学习。

2. 实践操作- 在模拟实际操作场景中,进行盾构电气系统的故障诊断、排除和维护保养的实际操作演练。

3. 案例分析- 结合实际案例,通过分析盾构电气系统的故障处理和改造升级经验,加深学员对盾构电气系统的理解。

四、培训工具和设备1. 多媒体教学设备- 提供投影仪、电脑等多媒体教学设备,辅助讲师进行理论授课。

2. 盾构电气系统模拟设备- 提供盾构电气系统模拟设备,进行实际操作的演练和实践。

3. 故障案例资料- 提供盾构电气系统的故障案例资料和改造升级案例资料,进行案例分析和讨论。

五、培训评估1. 理论考核- 通过理论知识考试,对学员的盾构电气系统的理解和掌握情况进行评估。

盾构电气培训

盾构电气培训

予电机全电压,即为软起动。
NO. 13
中国铁建重工集团有限公司
13
软启动器
在软起动过程中,电机起动转矩逐渐增加,转速也逐渐增加,直到晶 闸管全导通,电动机工作在额定电压的机械特性上,实现平滑启动, 降低启动电流,避免启动过流跳闸。待电机达到额定转数时,启动过 程结束,软启动器自动用旁路接触器取代已完成任务的晶闸管,为电 动机正常运转提供额 定电压,以降低晶闸管的热损耗,延长软启动器
NO. 5
中国铁建重工集团有限公司
5
变压器的技术指标
1、工作频率 变压器铁芯损耗与频率关系很大,故应根据使用频率来设计和使用,这种 频率称工作频率。 2、额定功率 在规定的频率和电压下,变压器能长期工作,而不超过规定温升的输出功 率。 3、额定电压 指在变压器的线圈上所允许施加的电压,工作时不得大于规定值。 4、电压比 指变压器初级电压和次级电压的比值,有空载电压比和负载电压比的区别。 5、空载电流 变压器次级开路时,初级仍有一定的电流,这部分电流称为空载电流。空 载电流由磁化电流(产生磁通)和铁损电流(由铁芯损耗引起)组成。对 于50Hz电源变压器而言,空载电流基本上等于磁化电流。
NO. 9
中国铁建重工集团有限公司
9
断路器的结构
触头系统 灭弧系统 操作机构 脱扣器 外壳
NO. 10
中国铁建重工集团有限公司
10
断路器的工作原理
当短路时,大电流(一般10至14倍)产生的磁场克服反力弹簧,脱扣器 拉动操作机构动作,开关瞬时跳闸。 当过载时,电流变大,发热量加剧,双金属片变形到一定程度推动机构动 作(电流越大,动作时间越短)。 现在有电子型的,使用互感器采集各相电流大小,与设定值比较,当电流 异常时微处理器发出信号,使电子脱扣器带动操作机构动作。

盾构电气控制原理培训

盾构电气控制原理培训
第十页,共107页。
TN—C-S接地系统的工作零线N及接地线PE线在供配电系统中有时公用 ,有时不公用。采用TN-C-S系统时,当保护线及中性线从某点(一般为 进户处)分开后就不能再合并,且中性线绝缘水平应及相线相同。一般在 供配电系统的前段公用,在供配电系统的后段不公用。供配电系统为三 相五线制和三相四线制混合供电。在供配电系统的前段为三相四线制, 第四根线既接设备的工作零线又接设备正常工作时不带电的金属外壳。 在供配电系统的后段为三相五线制,工作零线N接设备的工作零线,接 地线PE线接设备正常工作时不带电的金属外壳。
➢ 三相鼠笼式电动机在额定电压下的启动电流Iq=(6~7)IN,电动机的定 子绕组正常情况下能够承受在额定电压下的启动电流。三相鼠笼式电动机在启 动时对电机结构本身没有损坏。三相鼠笼式电动机的启动主要考虑启动时对电 网的影响。
第十九页,共107页。
(1)星—三角降压启动
适用于正常运行时电动机的接法为三角形的 鼠笼式三相异步电动机。在电动机启动时将 电动机的三相定子绕组接成星形,从而降低 了电动机定子绕组的启动电压,进而降低了 电动机定子绕组的启动电流,也就降低了对 电源或电网的冲击。星—三角降压启动时, 电动机的启动电流及启动转矩均为电动机在 额定电压下直接启动时的1/3。
TN-S接地系统的工作零线N及接地线PE线在供配电系统中不公用。供配电系统为三相五线制,工作零 线N接设备的工作零线,接地线PE线接设备正常工作时不带电的金属外壳,TN-S接地系统的安全性在 TN系统最好,但系统的投资较高。以下为TN-S系统的接线形式:
第八页,共107页。
第九页,共107页。
TN-C接地系统的工作零线N及接地线PE线在供配电系统中公用,供配 电系统为三相四线制,第四根线既接设备的工作零线又接设备正常工作 时不带电的金属外壳。TN-C接地系统的安全性在TN系统较差,但系统 的投资较低。以下为TN-C系统的接线形式:
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。


现场信号 按钮、开关 传感器 外部设备
编程设备
计算机 打印机等
通讯模块
功能模块
PLC的分类
按结构形式分 : (1)一体化紧凑型PLC :电源、CPU中央处理系统、I/O接口都集成 在一个机壳内。如西门子S7-200系列。 (2)标准模块式结构化PLC :各种模块相互独立,并安装在固定的机 架(导轨)上,构成一个完整的PLC应用系统。如西门子S7-300、S7400系列。 按I/0点数容量分: (1)小型机:I/O点数一般在256点以下 (2)中型机:I/O点数在256-2048之间 (3)大型机:I/O点数在2048点以上 以上划分没有一个十分严格的界限,随着PLC技术的飞速发展,某 些小型PLC也具有大型或中型PLC的功能。
由于盾构机的工作环境潮湿,用电设备繁多,一旦发生漏电会对设
备及人身产生危害。因此,盾构机需做等电位接地。应用-40*4扁钢作 等电位联结。
盾构机的低压配电系统的形式 (1) 低压配电电压应采用230/400V。带电导体系统的型式宜采用单相二线 制、两相三线制、三相三线制和三相四线制。 (2)在正常的用电环境中,当大部分用电设备为中小容量,且用电设备无特
比例电磁阀
通过放大板驱动比例电磁阀 实现压力或流量的控制
放大板输入与输出的线性关系
电磁阀电流与控制量的线性关系
PLC输出∝ 放大板输出∝比例电磁阀控制量
盾构机控制系统
盾构技术先进、结构复杂,是大型的施工机械设备,电气控制系统是整个 设备的控制核心,其作用非常关键,其电气控制系统也随着技术水平的不 断进步而不断改进,当前盾构电气控制系统均采用最先进、可靠的技术与 设备以保证性能的充分发挥。 随着盾构技术的不断革新发展,对盾构机的性能和要求越来越高,这就迫 使盾构机本身的自动化程度越来越高,先进的电气技术得到了广泛应用; PLC是盾构机的控制核心,其性能越高,逻辑控制也就越完备,故障响应 就越快,智能化程度就越高。高性能的传感器,如微脉冲位移传感器用来 检查油缸行程,红外线传感器用来检测油脂油位,高防护等级和抗干扰能 力强的接近开关用来测速等。智能电流分配器用来精确分配电流。高端比 例阀电流放大器,精确控制比例阀。大量先进的断路器、接触器、继电器 、电源、智能仪表的应用,保证了系统的稳定性。精确的过程控制和PID 运算,尽可能地节省了刀具、泡沫原液、油脂等易耗品。刀盘的驱动使用 变频控制,提高了机器的效率。
TN-S接地系统的工作零线N与接地线PE线在供配电系统中不公用。供配电系统为三相
五线制,工作零线N接设备的工作零线,接地线PE线接设备正常工作时不带电的金属 外壳,TN-S接地系统的安全性在TN系统最好,但系统的投资较高。以下为TN-S系统 的接线形式:
TN-C接地系统的工作零线N与接地线PE线在供配电系统中公用,供 配电系统为三相四线制,第四根线既接设备的工作零线又接设备 正常工作时不带电的金属外壳。TN-C接地系统的安全性在TN系统 较差,但系统的投资较低。以下为TN-C系统的接线形式:
1.盾构机的高压供电系统
盾构机属于三级用电负荷,采用一路10kV高压供电电源供; 盾构机高压供配电系统主要由进线端子箱、高压开关柜、变压 器构成。 端子箱:盾构机10kV高压供电的接口; 高压开关柜:对变压器进行短路和温升保护; 变压器:实现10kV到400V的变换。
高压开关柜
各部件的作用 负荷开关:实现回路的分断 接地刀:对线路进行放电,防止误送电给维修人员带来危险; 避雷器:防止雷击等过电压对电气设备的损害。 熔断器:提高短路分断能力
PLC硬件系统组成
PLC基本单元
AC220V 现场用户输入设备 电源变换器 现场用户输出设备 执行器 输 入 部 件 微处理器(CPU) 运算器 控制器 输 出 部 件 中间继电器 电磁阀 扩展设备 通 讯 及 编 程 接 口 系 统 存 储 器 用 户 存 储 器 I/O 扩 展 接 口 扩展单元
电动机启动时将电动机的三相定子绕
组接成星形,从而降低了电动机定子 绕组的启动电压,进而降低了电动机
定子绕组的启动电流,也就降低了对
电源或电网的冲击。星—三角降压启 动时,电动机的启动电流及启动转矩 均为电动机在额定电压下直接启动时 的1/3。
QF为断路器,起短路保
护作用;KH2为热继电器
,起过载保护作用。KM1 ~3为接触器,起控制作
1987年,国际电工委员会(IEC)定义: “可编程控制器是一种数字运算操作的电子系统,专为在工业环境下应用而 设计。它采用可编程序的存储器,用来在其内部存储执行逻辑运算、顺序控制、 定时、计数和算术运算等操作的指令,并通过数字式和模拟式的输入和输出,控 制各种类型的机械或生产过程。可编程控制器及其有关外围设备,都应按易于与 工业系统联成一个整体,易于扩充其功能的原则设计”。
机及注浆泵电机都等采用放射式供电。而其他的负荷多数采用树干式配
电方式或链式配电方式。
盾构机配电保护形式 (1)盾构机变压器低压侧出线总开关应设长延时脱扣保护(15S)短
延时脱扣保护(0.2~0.5S)、欠压保护和接地保护。
(2)盾构机中用电设备的配电线路应设短路保护、过负载保护和漏 电保护。 (3)对于操作人员直接接触的用电设备,所选断路器应具有0.03A的 剩余电流动作保护功能, 确保在故障情况下可靠切断电源,保护人身 安全。 (4)盾构机中用电设备配电线路采用的上下级保护电器,其动作应 具有选择性;各级之间应能协调配合。但对于非重要负荷的保护电器, 可采用无选择性切断。
液驱盾构机电气系统介绍
目录
盾构机供配电和电控系统 电气控制系统 刀盘电气原理 管片拼装机电气原理 推进系统电气原理 螺旋机电气原理 皮带机电气原理 泡沫系统电气原理 膨润土系统电气原理 如何读懂电气原理图 弱电检修的基本要点
盾构机供配电和电控系统
盾构机的高压供电系统 盾构机400/230V低压配电系统 电动机和电磁阀等执行机构的控制
用。启动时: KM1~2闭
合。运行时, KM1、KM3 闭合。
(2)自藕变压器降压启动 电动机启动时在定子侧增设一台三 相自藕变压器,电动机的定子接在 三相自藕变压器的二次侧,三相自 藕变压器的一次侧接电网,由于降 低了电动机定子绕组的启动电压, 进而降低了电动机定子绕组的启动 电流,也就降低了对电源或电网的 冲击。自藕变压器降压启动时,电 动机的启动电流及启动转矩均为电
存放自诊断错误结果
致命错误?
执行程序
N
出错 处理
输出处理
C P U 强制为S T O P
S7-400的基本结构和特点 基本结构: S7-400是具有中高档性能的的PLC,采用模块化无风扇设计,适用 于对可靠性要求极高的大型复杂的控制系统。S7-400由机架(RACK) 、电源模块(PS)、中央处理单元(CPU)、数字量输入/输出模块( DI/DO)、模拟量输入输出模块(AI/AO)、通信处理器(CP)、功能模 块(FM)和接口模块(IM)组成。DI/DO模块和AI/AO模块统称为信号 模块(SM)。
概括而言,PLC是按集中输入、集中输出,周期性循环扫描的方式工作的,工 作全过程可用下图表示。
电源O N
上电 处理
内部处理
输入处理(输入传送、远程I / O )
执行自诊断
通信服务(外设、C P U 、总线服务)
Y
P L C 正常?
扫描 过程
更新时钟、特殊寄存器
C P U 运行方式?
STOP
扫描 过程
动机在额定电压下直接启动时的
1/(K*K) 。
(3)软启动
一拖一软启动
一拖多软启动
盾构机中电动机的调速 对于在正常时需调速的电动机,盾构机中大量采用变频调速控制来解决电动 机的调速问题。交流电动机的速度通过对电源的频率来控制。而电源的 频率依被控的物理量(如温度、流量、压力等)而变化。需要恒物理量 控制时可组成闭环控制系统,通过计算机内的PID控制器来控制。 变频电路一般采用交----直----交。 交----直变换通过整流电路来实现;直----交变换通过逆变电路来实现。 逆变电路是指把直流电变成交流电供向负载.
2.盾构机400/230V低压配电系统
接地形式 由于盾构机的工作环境复杂,为了保障盾构机在工作时设备及人员的安 全,盾构机的接地系统应做到万无一失。盾构机的接地系统包括供电系
统接地、计算机系统的接地、静电接地及等电位接地等。
(1)供电系统接地 供电接地系统分为TN、TT和IT接地系统,TN接地系统是变压器的零线和PE共用接地 极,TT接地系统是电力系统有一点直接接地,受电设备的外露可导电部分通过保护 线接至与电力系统接地点无直接关联的接地极。IT接地系统是变压器中心点不接地 系统。 TN接地系统:变压器的工作零线N与接地线PE线共用接地极,接地装置在变压器侧。 TN系统又可分为TN-S、TN-C及TN-C-S系统。
启动、自藕变压器降压启动及软启动。
三相鼠笼式电动机在额定电压下的启动电流Iq=(6~7)IN,电动 机的定子绕组正常情况下能够承受在额定电压下的启动电流。三相鼠
笼式电动机在启动时对电机结构本身没有损坏。三相鼠笼式电动机的
启动主要考虑启动时对电网的影响。
(1)星—三角降压启动
适用于正常运行时电动机的接法为 三角形的鼠笼式三相异步电动机。在
TN—C-S接地系统的工作零线N与接地线PE线在供配电系统中有时公用, 有时不公用。采用TN-C-S系统时,当保护线与中性线从某点(一般为进 户处)分开后就不能再合并,且中性线绝缘水平应与相线相同。一般在 供配电系统的前段公用,在供配电系统的后段不公用。供配电系统为三 相五线制和三相四线制混合供电。在供配电系统的前段为三相四线制, 第四根线既接设备的工作零线又接设备正常工作时不带电的金属外壳。 在供配电系统的后段为三相五线制,工作零线N接设备的工作零线,接 地线PE线接设备正常工作时不带电的金属外壳。
