减速器设计范例

机械设计课程设计一级齿轮减速器

机械设计课程设计一级齿轮减速器机械设计课程设计——一级齿轮减速器，这可不是个简单的活儿。

说实话，一开始拿到这个题目，我也有点懵。

啥？一级齿轮减速器？听起来像是工程师才懂的高大上东西，简直跟外星科技似的。

要说这东西，光是名字就能把大部分人吓退。

齿轮减速器，顾名思义，就是通过齿轮的相互啮合，达到减速的目的。

好像听起来很高深对不对？但其实说白了，它就是把一个东西的转速降低，变得更慢一点，让机器的运转更加平稳、精准。

先说说，齿轮减速器到底是干什么的吧。

就像你开车一样，发动机转速很高，但如果直接把这个转速传给车轮，那车根本没法跑，几乎是原地打转。

怎么办呢？必须得有个装置来把发动机的高速转速减下来，这样才能让车顺利前进。

齿轮减速器，基本上就承担着这样的任务，像是一个“转速调节器”。

不过呢，不同于汽车的变速箱，齿轮减速器更专注于那些工业设备，比如传送带、电动工具这些需要精确控制速度的机器。

我们设计的一级齿轮减速器，是一种比较基础的设计，通常用于一些不要求太高减速比的场合。

就是说，它的减速功能比较简单，最多降低个几倍的转速。

这就像是你骑自行车，换个轻松档，能让你不用拼命蹬就能走得比较快。

可是，这样的设计又不能太复杂，不能乱七八糟的加一堆不必要的功能，不能让它变成个“花架子”那样的东西，得简简单单、靠谱实用才行。

设计齿轮减速器的时候，首先要搞清楚这个机器的工作环境。

想想看，齿轮是靠相互啮合来工作的，每个齿轮的大小、形状、角度都得考虑得清清楚楚。

不然一旦齿轮之间的啮合不顺畅，就容易发生磨损、卡顿、甚至故障。

别看齿轮减速器的外形大概就那么一个铁壳，里面的学问可多着呢。

就拿齿轮的材料来说，必须选对适合的钢材。

要是钢材选择不当，齿轮在运转时可能会出现过热、变形的情况，那就麻烦大了。

要知道，齿轮可是整个减速器的“心脏”，它不行了，其他的都白搭。

齿轮之间的啮合方式也不能小看。

你要是设计得不合理，齿轮啮合时可能会出现震动、噪音大，甚至产生不均匀的磨损。

减速器设计(传动方案设计)

b）各轴的转速
n0= nm=1440r/min(电动机的满载转速) n1=nm/ i带
n2=n1/i齿
c）各轴的转矩(N·m)
0轴
Ⅰ轴 Ⅱ轴
T0=9550×P0/nm
T1= 9550×P1/n1 T2=9550×P2/n2
中间轴低速轴
N T 9550 n
高速轴功率转矩转速
目录
课程内容
目录
课程内容
3）传动装置运动、动力参数计算
计算各轴的功率P、转速n和转矩T。 a）各轴的输入功率
P0= Pd·η联
P1= P0×η带×η轴承
P2= P1×η齿
注意：
按工作机所需电动机功率Pd计算，而不按电动机额定功率Ped计算。
目录课程内容设计轴时应按其输入功率计算、设计传动零件时应按主动轴的输出功率计算
×
2. 计算传动装置的运动和动力参数 1）电动机的选择
（1）类型：三相异步交流电动机，Y系列：全封闭自扇冷式电动机——用于一般机械上，如：金切机床、泵、风机、运输机、农机、搅拌机等。（2）功率：
选择电机时应保证:Ped≥Pd
Ped—电动机额定功率（铭牌上标出的功率，如：4、5.5、7.5、11KW等）。 Pd—根据原始数据计算出实际所需要的电机功率 kw。 P d
P w

KW
Pw—工作机输出功率，kw
F v Pw 1000
或
T nw P W 9550
3 轴
η—由电机到工作机的总效率
联带滑输
2 齿
各种机械传动效率见表。
电动机所需功率
Pd=
Pw

（3）电机转速电机同步转速（磁场转速）有：3000、1500、1000、750。

减速器设计方案精选全文完整版

为了降低电动机的重量和价格以及噪音，由第一篇第四章有关表选取同步转速为750r/min的Y系列电动机Y180L-8,其满载转速nm=727r/min。
4．总传动及各级传动比的分配
传动装置的总传动比
i=nm/nw=727/47.77=15.22
分配各级传动比由式i=ibXig，为使V带传动的外轮廓尺寸不至过大，取传动比ib=3.2，则齿轮的传动比为ig=i/ib=15.22/3.2＝4.76
=｛2*1500+【π（180+800）】/2+（800-180）2/（4*1500）｝mm
=.4602.7mm
由表11-2选取相近的Ld=4500mm
实际中心距
a≈a0+(Ld-Ld0)
=【1500+（4500-4602.7）/2】mm
=1449mm
amin=a-0.015Ld
=1449-0.015*4500
参数
轴号
电动机轴
Ⅰ轴
Ⅱ轴
滚筒轴
转速
727
227
47.77
47.77
功率
11.00
10.பைடு நூலகம்6
10.14
9.74
转矩
144.50
444.26
2027.15
1947.18
传动比
3.2
4.76
1
效率
0.96
0.96
0.96
小带轮的基准直径
按表11-4和表11-5选定
dd1=180mm
大带轮的基准直径
dd2=i dd1(1-§)=4.76*180*(1-0.02)
Fw=5000N，Vw=1m/s，带式传送机的效率
ηw=0.96 (手册P11)

减速器设计实例精解

减速器设计实例精解一、前言减速器是机械传动中常用的一种装置，通常用于将高速旋转的电机输出轴转速降低，增加扭矩。

在各种机械设备中都有广泛应用。

本文将以一个减速器设计实例为例，介绍减速器设计的基本原理、步骤和注意事项。

二、设计要求假设我们需要设计一个减速器，输入轴转速为3000rpm，输出轴转速为300rpm，需要输出轴扭矩为200N·m。

同时要求减速器结构紧凑、运行平稳可靠。

三、基本原理1.齿轮传动齿轮传动是一种常见的传动方式，可以实现不同转速和扭矩的传递。

在齿轮传动中，输入轴和输出轴之间通过不同大小的齿轮进行连接。

当输入轴上的齿轮旋转时，通过啮合相邻齿间接触面积产生副作用力矩作用于相邻齿上，并将其带动旋转；同时由于相邻两个齿之间的啮合点位置发生改变而产生一个正向或反向移动距离（也就是所谓的“啮合线速度”），因此输出轴上的齿轮也会跟着旋转。

2.齿轮传动的减速原理在减速器中，输入轴和输出轴之间通过不同大小的齿轮进行连接，通常采用大齿轮带动小齿轮的方式来实现减速。

由于大齿轮的周长比小齿轮大，因此在同一时间内大齿轮旋转的角度要比小齿轮旋转的角度小，即输出轴转速要比输入轴转速慢。

同时由于相邻两个齿之间的啮合点位置发生改变而产生一个正向或反向移动距离（也就是所谓的“啮合线速度”），因此输出轴上的扭矩会增加。

四、设计步骤1.确定传动比根据设计要求可知，输入轴转速为3000rpm，输出轴转速为300rpm，因此传动比为10:1。

2.选择合适的模数模数是指每个圆柱面上所划分出来的等分数量。

选取模数需要考虑到减速器结构紧凑、运行平稳可靠等因素。

一般情况下，选取较小模数可以使得减速器结构更加紧凑，但同时也会增加齿轮的压力角，降低齿轮的强度。

因此需要在考虑结构紧凑和强度兼顾的前提下选择合适的模数。

3.计算齿轮参数根据传动比和选定的模数，可以计算出输入轴和输出轴上所需的齿轮参数，如齿数、分度圆直径、压力角等。

在计算时需要注意到齿数不能为小数或分数，同时需要考虑到啮合角度、啮合线速度等因素。

机械设计减速器【范本模板】

机械设计减速器设计说明书系别：班级:姓名：学号：指导教师：职称：目录一、............................................................. 设计任务书1 二、................................................... 传动装置总体设计方案1 三、............................................................. 选择电动机1 四、......................................... 计算传动装置运动学和动力学参数3 五、......................................................... 链传动设计计算5 六、........................................... 减速器高速级齿轮传动设计计算6七、........................................... 减速器低速级齿轮传动设计计算10八、............................................................... 轴的设计14九、....................................................... 滚动轴承寿命校核32十、......................................................... 键联接设计计算35十一、......................................................... 联轴器的选择36十二、................................................... 减速器的密封与润滑37十三、........................................................... 减速器附件37十四、............................................... 减速器箱体主要结构尺寸39十五、............................................................. 设计小结40十六、............................................................. 参考文献403.1电动机类型的选择按工作要求及工作条件选用三相异步电动机，封闭式结构，电压380V，Y 系列。

毕业设计：斜齿圆柱齿轮单级减速器

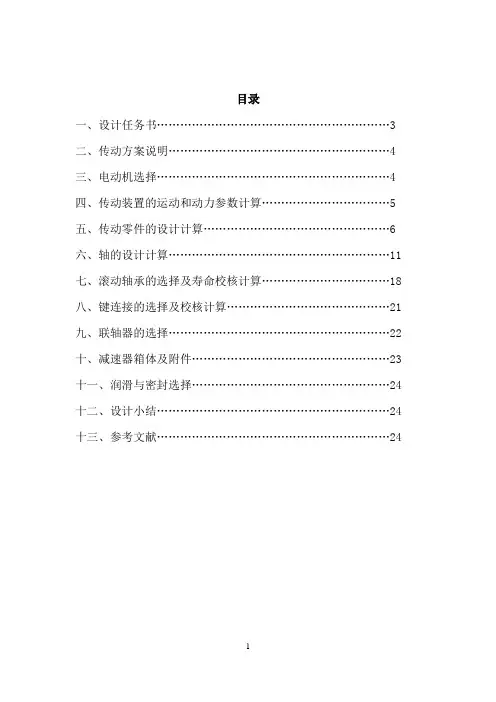

目录一、设计任务书 (3)二、传动方案说明 (4)三、电动机选择 (4)四、传动装置的运动和动力参数计算 (5)五、传动零件的设计计算 (6)六、轴的设计计算 (11)七、滚动轴承的选择及寿命校核计算 (18)八、键连接的选择及校核计算 (21)九、联轴器的选择 (22)十、减速器箱体及附件 (23)十一、润滑与密封选择 (24)十二、设计小结 (24)十三、参考文献 (24)一、机械毕业设计说明书设计题目：斜齿圆柱齿轮单级减速器设计带式运输机的传动装置，双班制工作，单向运转，有轻微振动。

设计内容：（1）减速器装配图一张；（2）从动齿轮、从动轴零件图各一张；（3）设计说明书一份。

已知运输带输送拉力F=2kN，带速V=1.2m/s，传动滚筒直径D=500mm，预定使用寿命10年。

图1 带式输送机的传动装置简图1.带传动；2.电动机；3.减速器；4.联轴器；5.卷筒；6.传送带设计计算及说明结果二、传动方案的分析经过分析，确定了传送带的转向，并确定了斜齿圆柱齿轮的旋向，如图一所示。

601000601000 1.245.84/min 500w V n r D ππ⨯⨯⨯⨯===⨯三、电动机选择 1.电动机类型选择根据电源及工作机工作条件，选用卧式封闭型Y （IP444）系列三相交流异步电动机。

2.电动机功率的选择 1）工作机所需功率由本书P7式（2-2） 2 1.2/ 2.4w P FV kN m s kW ==⨯=2）电动机的输出功率P dwd P P η=由表2-4查得： V 带传动 10.95η=滚动轴承3对（减速箱2+卷筒1对）20.99η= 圆柱齿轮 30.97η= 弹性联轴器 40.99η=总效率：3312340.950.990.970.990.88ηηηηη=⋅⋅⋅=⨯⨯⨯=则2.4 2.730.88wd P kWP kW η=== 查表20-1，选用额定功率3edP kW =的电动机。

目录
