ABB变频器故障列表
ABB变频器常见的故障以及处理方法---故障代码
• 检查电机过载情况。 • 调整用于估计的参数 (3005…3009)。
（7）2012 MOTOR STALL 电机堵转
电机工作在堵转区间。这个报警表明不久将可能发生堵转故障。
故障代码
（8）另外当故障发生时时候，通过助手型控制盘的故障代码可以看到故 障的完整的信息。
故障代码
（1）2001 OVERCURRENT 过流
限流控制器被激活。检查下列各项： • 电机过载。 • 加速时间过短( 参数 2202 ACCELER TIME 1 （加速时间1） 和 2205ACCELER TIME 2 （加速时间2） )。 • 电机故障、电机电缆故障或接线错误。
故障代码
（2）2002 OVERVOLTAGE 过压
22 SUPPLY PHASE 电源缺相 DC 回路的纹波电压太高， 检查以下两项： • 主电源缺相。 • 熔断器熔断。 34 MOTOR PHASE 电机缺相 电机回路有故障。 电机缺相。 检查以下各项： • 电机故障。 • 电机电缆故障。 • 热敏继电器故障( 如果使用)。 • 内部故障
故障代码
传动散热器过热。该报警表明如果不采取措施，马上就会出现过温故障。 R1 ～ R4 : 100 °C(212°F)R5/R6: 110 °C(230°F)
纠正措施： • 检查风机故障。 • 空气流通受阻。 • 散热器积尘。 • 环境温度过高。 • 电机过载。
故障代码
（6）2010 MOT OVERTEMP 电机过温
故障代码
（4）2008 PANEL LOSS 控制盘丢失
控制盘通讯丢失： • 传动处于本地控制模式（控制盘显示 LOC), 或者 • 传动处于远程控制模式 (REM)，并对相关参数进行设置，以接受来

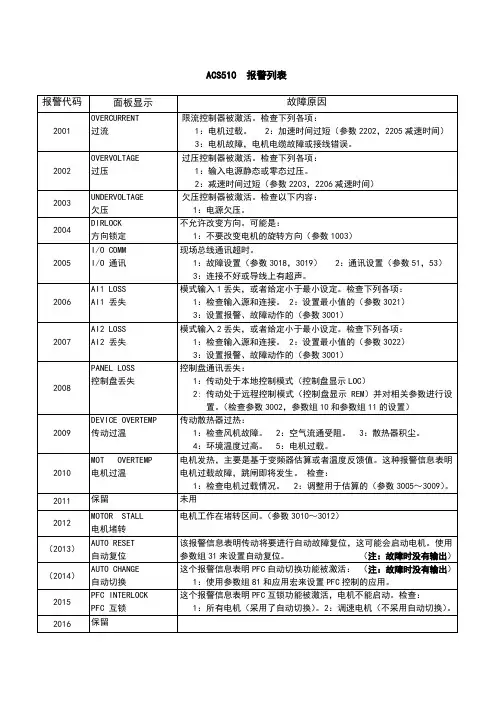

ABB变频器报警列表1
ACS510 报警列表报警代码面板显示故障原因2001 OVERCURRENT过流限流控制器被激活。
检查下列各项：1：电机过载。
2：加速时间过短（参数2202，2205减速时间）3：电机故障，电机电缆故障或接线错误。
2002 OVERVOLTAGE过压过压控制器被激活。
检查下列各项：1：输入电源静态或零态过压。
2：减速时间过短（参数2203，2206减速时间）2003 UNDERVOLTAGE欠压欠压控制器被激活。
检查以下内容：1：电源欠压。
2004 DIRLOCK方向锁定不允许改变方向。
可能是：1：不要改变电机的旋转方向（参数1003）2005 I/O COMMI/O 通讯现场总线通讯超时。
1：故障设置（参数3018，3019） 2：通讯设置（参数51，53）3：连接不好或导线上有超声。
2006 AI1 LOSSAI1 丢失模式输入1丢失，或者给定小于最小设定。
检查下列各项：1：检查输入源和连接。
2：设置最小值的（参数3021）3：设置报警、故障动作的（参数3001）2007 AI2 LOSSAI2 丢失模式输入2丢失，或者给定小于最小设定。
检查下列各项：1：检查输入源和连接。
2：设置最小值的（参数3022）3：设置报警、故障动作的（参数3001）2008 PANEL LOSS控制盘丢失控制盘通讯丢失：1：传动处于本地控制模式（控制盘显示LOC）2: 传动处于远程控制模式（控制盘显示REM）并对相关参数进行设置。
（检查参数3002，参数组10和参数组11的设置）2009 DEVICE OVERTEMP传动过温传动散热器过热：1：检查风机故障。
2：空气流通受阻。
3：散热器积尘。
4：环境温度过高。
5：电机过载。
2010 MOT OVERTEMP电机过温电机发热，主要是基于变频器估算或者温度反馈值。
这种报警信息表明电机过载故障，跳闸即将发生。
检查：1：检查电机过载情况。
2：调整用于估算的（参数3005～3009）。
ABB变频器常见的故障以及处理方法 - 故障代码.
• 不要试图改变电机的旋转方向，或改变参数 1003 DIRECTION的值以允许改变
电机的旋转方向 (如果电机反转是安全的)。
故障代码
（4）2008 PANEL LOSS
控制盘通讯丢失： • 传动处于本地控制模式（控制盘显示 LOC), 或者 • 传动处于远程控制模式 (REM)，并对相关参数进行设置，以接受来
故障代码
35 OUTPUT WIRING 输出接线故障
功率接线错误。当传动停止时，该故障代码监测着传动输入功率电缆和输出
功率电缆的正确连接。检查以下两项： • 输入电缆连接正确 – 电源电压没有接到传动输出。 • 如果输入功率电缆是三角形连接，而且输入功率电缆的电容比较大，则 可能出现接地故障误报的情况。使用参数 3023 WIRING FAULT （接线故
故障代码
（2）2002 OVERVOLTAGE 过压
过压控制器被激活。检查下列各项： • 输入电源静态或瞬态过压。 • 减速时间过短( 参数2203 DECELER TIME 1 （减速时间1） 和 2206DECELER TIME 2 （减速时间2） )。
（3）2004 DIR LOCK 方向锁定
高等职业教育数字化学习中心
单击此处编辑母版标题样式 建材行业企业案例
单击此处编辑母版标题样式
讲授内容
ABB变频器常见的故障以及处理方法
知识点
故障代码
故障代码
（1）2001 OVERCURRENT 过流
限流控制器被激活。检查下列各项：
• 电机过载。
• 加速时间过短( 参数 2202 ACCELER TIME 1 （加速时间1） 和 2205ACCELER TIME 2 （加速时间2） )。 • 电机故障、电机电缆故障或接线错误。
ABB变频器的常见故障及维修对策
ABB变频器的常见故障及维修对策1.变频器无法启动或无输出电压：可能原因：-电源故障：检查供电电源是否正常，确保主电源是否正常连接。
-控制电路故障：检查控制电路是否正常工作，检查控制电缆是否连接正确。
维修对策：-检查电源线路，修复或更换有问题的电源。
-检查控制电路并逐一排除可能的故障点，修复或更换损坏的组件。
2.变频器电路故障：可能原因：-电路板连接不良：检查电路板间的连接，确保连接牢固。
-电路板烧坏：检查电路板是否有烧坏的部分，如烧焦或燃烧痕迹。
维修对策：-检查电路板连接，重新连接或更换连接器。
-检查电路板并修复或更换烧坏的部分。
3.变频器过热：可能原因：-冷却风扇故障：检查冷却风扇是否工作正常。
-散热器堵塞：检查散热器是否有灰尘或异物堵塞。
维修对策：-检查冷却风扇并修复或更换有问题的风扇。
-清洁散热器以确保良好的散热效果。
4.变频器输出电压异常：可能原因：-变频器调节参数错误：检查变频器的调节参数，确保参数设置正确。
-电源输入电压不稳定：检查输入电压是否稳定，是否符合变频器的电源要求。
维修对策：-重新设置变频器的调节参数，确保参数正确。
-检查供电电压并解决电源问题。
5.变频器显示屏无法正常显示：可能原因：-显示屏损坏：检查显示屏是否有破损或无法正常显示。
-控制电路故障：检查控制电路是否正常工作，是否能够正常传输数据给显示屏。
维修对策：-更换损坏的显示屏。
-检查控制电路并解决传输问题。
在维修ABB变频器时，操作人员应按照以下步骤进行操作：1.确定故障现象和位置，对可能的原因进行初步排查。
2.根据故障现象和排查结果，检查相应的电路板和连接线路。
3.发现故障点后，修复或更换有问题的部件。
4.完成维修后，对变频器进行测试和调试，确保维修效果良好。
5.维修完成后，对变频器进行清洁，并检查正常使用。

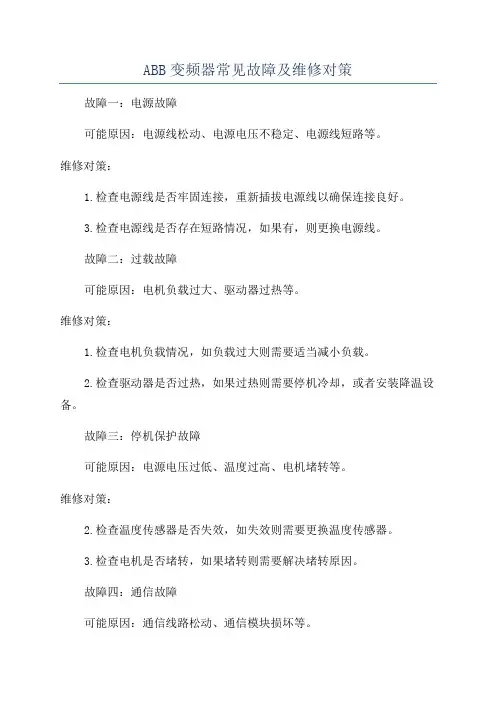

ABB变频器常见故障及维修对策
ABB变频器常见故障及维修对策
故障一：电源故障
可能原因：电源线松动、电源电压不稳定、电源线短路等。
维修对策：
1.检查电源线是否牢固连接，重新插拔电源线以确保连接良好。
3.检查电源线是否存在短路情况，如果有，则更换电源线。
故障二：过载故障
可能原因：电机负载过大、驱动器过热等。
维修对策：
1.检查电机负载情况，如负载过大则需要适当减小负载。
2.检查驱动器是否过热，如果过热则需要停机冷却，或者安装降温设备。
故障三：停机保护故障
可能原因：电源电压过低、温度过高、电机堵转等。
维修对策：
2.检查温度传感器是否失效，如失效则需要更换温度传感器。
3.检查电机是否堵转，如果堵转则需要解决堵转原因。
故障四：通信故障
可能原因：通信线路松动、通信模块损坏等。
维修对策：
1.检查通信线路是否牢固连接，重新插拔通信线以确保连接良好。
2.检查通信模块是否损坏，如果损坏则需要更换通信模块。
故障五：频率输出不稳定
可能原因：控制逻辑错误、控制程序错误等。
维修对策：
1.检查控制逻辑和控制程序是否正确，如果不正确则需要进行修正。
2.检查频率传感器是否失效，如果失效则需要更换频率传感器。
ABB变频器故障解读码表
故障代码
含义
F0001
电机过载
F0002
过热保护
F0003
电流不平衡
F0004
电源电压过高
F0005
电源电压过低
F0006
输出短路
F0007
输出接地
F0008
IGBT模块故障
F0009
控制电路故障
F0010
程序故障
F0011
内部通信故障
F0012
编码器反馈故障
F00ቤተ መጻሕፍቲ ባይዱ3
风扇故障
F0014
温度传感器故障
F0015
过载保护
F0016
高速故障
F0017
低速故障
F0018
输出电压过高
F0019
输出电压过低
以上仅列举了一部分常见的故障代码及其含义，更多故障代码的详细解读请参考ABB变频器的用户手册或联系ABB技术支持团队。
请注意，变频器故障解读码表仅供参考，具体故障诊断和解决方案仍需要结合实际情况进行判断。在处理变频器故障时，请务必遵循相关安全操作规程，并确保不会对设备和人员造成任何危险。
ABB故障一览表
ABB故障一览表●ACS800TEMP（4210）传动单元IGBT温度过高。
故障跳闸极限为100%。
检查环境条件；检查通风状况和风机运行情况；检查散热器的散热片，并进行灰尘清扫；检查电机功率是否超过了单元功率。
●ACS TEMP xx y（4210）并行连接的逆变器单元模块内部过温。
x=逆变器模块号，y=相。
检查环境条件；检查通风状况和风机运行情况；检查散热器的散热片，并进行灰尘清扫；检查电机功率是否超过了单元功率。
●AI＜MIN FUNC（8110）（可编程的故障保护30.01）模拟控制信号低于最小允许值。
可能由于不正确的信号等级或控制电缆出现故障。
检查模拟控制信号的传输等级是否一致；检查控制电缆的连接；检查故障功能参数。
●BACKUP ERROR在恢复PC储存的传动参数备份时出错。
重试；检查连接；检查参数与传动单元是否匹配。
●BC OVERHEAT（7114）制动斩波器过载停止传动，冷却斩波器；检查27组参数设置；检查制动周期是否满足允许值；检查传动单元的交流供电电压是否过大。
●BC SHORT CIR（7113）制动斩波器IGBT短路更换制动斩波器；确认制动电阻已连接，并完好。
●BRAKE ACKN（FF74）无法预料的制动确认信号状态。
检查42组参数；检查制动确认信号的连接。
●BR BROKEN（7110）制动电阻器没有连接或已经损坏。
制动电阻器的电阻等级太高。
检查电阻器和电阻器的连接；检查电阻等级是否满足规定。
●BR OVERHAT（7112）制动电阻器过载。
停止传动，冷却电阻器；检查27组参数设置；检查制动周期是否满足允许值；检查传动单元的交流供电电压是否过大。
●BR WIRING（7111）制动电阻连接错误。
检查电阻器的连接；确认制动电阻器未被损坏。
●CHOKE OTEMP（FF81）传动输出滤波器的温度过高，此监控功能用于升压传动。
停止传动，让它冷却；检查环境温度；检查滤波器风机的旋转方向及通风条件。
ABB变频器故障代号明细表
ABB变频器故障代号明细表
一、概述
ABB变频器是广泛应用于工业自动化领域的调节器，能够对交流电动机的速度进行精确控制。
然而，在使用过程中可能会出现各种故障，这些故障会通过故障代号（Fault Code）来提示用户。
本文档详细介绍了ABB变频器的故障代号及其含义，帮助用户快速诊断和解决问题。
二、故障代号明细表
三、故障处理流程
1. 根据故障代号查询本表，了解故障描述和解决方案。
2. 根据解决方案，排除故障原因。
3. 若无法解决问题，请联系ABB技术支持部门或专业维修人员进行检修。
四、注意事项
1. 在处理故障时，请确保安全，遵守相关操作规程。
2. 在调整参数或运行模式时，请务必按照实际需求进行，避免因设置不当导致设备损坏。
3. 定期对变频器进行维护和检修，确保设备正常运行。
本文档仅供参考，具体问题请以实际情况为准。
如有疑问，请联系ABB技术支持部门。
ABB变频器参数设定及故障一览表
* 2008 MAXIMUM FREQ（最大频率）除以9907 MOTOR NOM FREQ（电机额
定频率）超出范围(> 50)。
1001
PAR PFCREFNG
PFC参数错误
参数值不一致。检查：
*当8123 PFC ENABLE（PFC允许）激活时，2007 MINIMUM FREQ（最小频率）为负。
(120 * 9907 MOTOR NOM FREQ电机额定频率/ Motor Poles电机极对数) <
0.992
1012
PAR PFC IO 1
PFC IO参数错1
O配置不完整–没有足够的继电器个数被设成参数PFC。或者在参数组14、参数8817 NR OF AUX MOT（辅机个数）和参数8118 AUTOCHNG NTERV（自动切换间隔）之间有冲突。
1008
保留
1009
PAR PCU1
功率参数错误1
用于功率控制的参数值不一致，额定频率或转速不正确。检查以下两项：
*1 < (60 * 9907 MOTOR NOM FREQ电机额定频率/ 9908 MOTOR NOM SPEED电机额定转速< 16
* 0.8 < 9908 MOTOR NOM SPEED电机额定转速/
23
保留
24
OVERSPEED超速
超速
25
保留
未用。
26
DRIVE ID
传动识别号
内部故障。变频器ID配置无效。请与当地ABB办事处联系。
27
CONFIG FILE配置文件
内部配置文件出错。请与当地ABB办事处联系。
28
ABB变频器常见的故障以及处理方法---故障代码.
故障代码
纠正措施：
• 检查/ 排除进线接地故障。 • 保证电机电缆的长度没有超过允许的最大长度。 • 如果输入电源是三角形连接，而且输入功率电缆
的电容很大, 则可能导致 传动停止情况下的接地故障误报。如果想要禁止
传动停止时的故障检测 功能，使用参数3023 WIRING FAULT （接线故
22 SUPPLY PHASE 电源缺相 DC 回路的纹波电压太高， 检查以下两项： • 主电源缺相。 • 熔断器熔断。 34 MOTOR PHASE 电机缺相 电机回路有故障。 电机缺相。 检查以下各项： • 电机故障。 • 电机电缆故障。 • 热敏继电器故障( 如果使用)。 • 内部故障
谢 谢！
故障代码
（4）2008 PANEL LOSS 控制盘丢失
控制盘通讯丢失： • 传动处于本地控制模式（控制盘显示 LOC), 或者 • 传动处于远程控制模式 (REM)，并对相关参数进
行设置，以接受来 自控制盘的起/ 停/ 方向/ 给定值信号。
故障代码
（5）2009 DEVICEOVERTEMP 传动过温
• 检查电机过载情况。 • 调整用于估计的参数 (3005…3009)。
（7）2012 MOTOR STALL 电机堵转
电机工作在堵转区间。这个报警表明不久将可能发生堵转故障。
故障代码
（8）另外当故障发生时时候，通过助手型控制盘的故障代码可以看到故 障的完整的信息。
4 SHORT CIRC 短路 短路故障。 检查和排除： • 电机电缆或电机短路。 • 供电电源扰动。 16 EARTH FAULT 接地故障 可能在电机或电机电缆处检测到的接地故障。传动运行或停止的时候都监控 接地故障。传动停止时接地故障检测的灵敏度更高，并且能够报告发生故障 的位置。
ABB变频器全参数设定及故障一览表
* 1504 AO 1 MIN（AO1下限）> 1505 AO 1 MAX（AO 1上限）。
* 1510 AO 2 MIN（AO 2下限）> 1511 AO 2 MAX（AO 2上限）。
1005
PAR PCU 2
功率参数错误2
用于功率控制的参数值不一致：额定容量和电机额定功率不正确。。检查以下两项：
12
MOTOR STALL
电机堵转
电机或工艺堵转。电机运行于堵转区。检查以下各项：
*过载。
*电机功率不够。
*参数3010～3012。
13
保留
未用
14
EXTERNAL FLT 1
外部故障1
第一外部故障报警对应的数字输入激活。参见参数3003 EXTERNAL FAULT 1（外部故障1）。
15
EXTERNAL FLT 2
9过热，基于传动的估算或温度反馈信号。
*检查电机是否过载。
*调整用于估算的参数(3005～3009)。
*检查温度传感器和参数组35中的参数设置。
10
PANEL LOSS
控制盘丢失
控制盘通讯丢失，并且：
*传动处于本地控制(控制盘显示LOC，本地)，或
*传动处于远程控制模式(REM，远程)，且起/停/方向/给定值信号来自控制盘。
(120 * 9907 MOTOR NOM FREQ电机额定频率/ Motor Poles电机极对数) <
0.992
1012
PAR PFC IO 1
PFC IO参数错1
O配置不完整–没有足够的继电器个数被设成参数PFC。或者在参数组14、参数8817 NR OF AUX MOT（辅机个数）和参数8118 AUTOCHNG NTERV（自动切换间隔）之间有冲突。
ABB变频器常见的故障以及处理方法---故障代码.
故障代码
（5）2009 DEVICEOVERTEMP 传动过温
传动散热器过热。该报警表明如果不采取措施，马上就会出现过温故障。 R1 ～ R4 : 100 °C(212°F)R5/R6: 110 °C(230°F)
纠正措施： • 检查风机故障。 • 空气流通受阻。 • 散热器积尘。 • 环现方式做保护处理对用户上传分享的文档内容本身不做任何修改或编辑并不能对任何下载内容负责
故障代码
（1）2001 OVERCURRENT 过流
限流控制器被激活。检查下列各项： • 电机过载。 • 加速时间过短( 参数 2202 ACCELER TIME 1 （加速时间1） 和 2205ACCELER TIME 2 （加速时间2） )。 • 电机故障、电机电缆故障或接线错误。
故障代码
（8）另外当故障发生时时候，通过助手型控制盘的故障代码可以看到故 障的完整的信息。
4 SHORT CIRC 短路 短路故障。 检查和排除： • 电机电缆或电机短路。 • 供电电源扰动。 16 EARTH FAULT 接地故障 可能在电机或电机电缆处检测到的接地故障。传动运行或停止的时候都监控 接地故障。传动停止时接地故障检测的灵敏度更高，并且能够报告发生故障 的位置。
故障代码
35 OUTPUT 输出接线故障 功率接线错误。当传动停止时，该故障代码监测着传动输入功率电缆和输出 功率电缆的正确连接。检查以下两项： • 输入电缆连接正确 – 电源电压没有接到传动输出。 • 如果输入功率电缆是三角形连接，而且输入功率电缆的电容比较大，则 可能出现接地故障误报的情况。使用参数 3023 WIRING FAULT （接线故 障）可以禁止该故障检测功能。
ABB变频器参数设定与故障一览表
郑州天海给水设备有限公司
用
户
手
册
ABB变频器参数设定一览表常用基本设定值：
故障列表：
与参数设置冲突有关的故障代码在下表中给出。
参数值不一致。
检查：
报警列表：
Start Enable ）信号丢失。
报警代码：
小草急急忙忙的返青依旧；细雨迷迷濛濛的飘洒依旧。
盈盈月下来，照亮你的山歌依旧；灿灿星升起，白杨树绿影婆娑依旧。
好风似水，不惊你安眠依旧；鸟儿呢哝，爱的春天依旧。
可我，望尽了我的花季，望尽了长长的一路落英缤纷呵！岑凯伦的绵绵春雨依旧，戴望舒的深深雨巷依旧！
漂泊的船，寻找一个温馨港口；孤寂的心，渴望一声温暖问候。
是你在我最落寞的时候，把亲切放在我左右；是你在我最失意的时候，把慰藉放在我心头。
红酥手，黄藤酒；春如旧，人空瘦。
蝴蝶双飞影孤单，泪痕红浥鲛绡透！
那一叶小舟，那一双眼眸，望穿了几层山水几层楼？那一缕相思，那一缕离愁，孤独了多少暮风晨雨后？
春风依旧，桃花依旧；春水依旧，明月依旧；渡口依旧，时光依旧。
前世的情缘，今生的守候，多少次梦里相逢，追忆难收，点点相思堆成无言的愁。
红尘多少爱，化作春水流。
时光悠悠，岁月悠悠；韶华易逝真情难留。
忘情川上谁因离恨泪流？三生石前谁为痴情消廋？
纵然我望断天涯孤独依旧，在桃花飘落的渡口，我依然会为你采撷相思的红豆；在海鸥飞翔的码头，我依然会为你升起祝福的星斗。
你若微笑，我青山妩媚；你若安好，我绿水无忧！
你若想我，我春风盈袖；你若念我，我春住心头！。
ABB品牌变频器的ACS系列故障代码详表
ABB品牌变频器的ACS510系列故障代码详表变频器在国内工业市场占据一定份额，掌握变频器故障代码可以帮我们了解设备存在的问题，为排除变频器故障提供依据。
故障代码故障现象/类型故障原因解决对策1.0VERCURREN过电流??输出电流过大检查和排除：（1）电机过载；（2）加速时间过短（参数2202ACCELERTIME1加速时间1）和2205 ACCELERTIME2加速时间2））；（3）电机故障，电机电缆故障或接线错误。
2. DC OVERVOLT直流过压??中间回路DC电压过高检查和排除：（1）输入侧的供电电源发生静态或瞬态过电压；（2）减速时间过短（参数2203DECELERTIME1减速时间1）和2206DECELER TIME2 （减速时间2））；（3）制动斩波器选型太小（如果有）；（4）确认过电压控制器处于正常工作状态（使用参数2005）。
3. DEV OVERTEMPt温？？散热器过温温度达到或超过极限值R1〜R4: 115° C R5/R6 : 125° C检查和排除：（1）风扇故障；（2）空气流通受阻；(3) 散热器积尘；(4) 环境温度过高;(5) 电机负载过大1004 ACS510 ABB PAR AO SCALEAO参数错误请参阅故障解决对策参数值不一致检查以下两项：• 1504AO1MI（A01 下限）＞1505AO1MAXAO1上限）• 1510AO2MI（AO2下限）＞1511AO2MAXAO2上限）用于功率控制的参数值不一致：额定容量和电机额定功率不正确检查以下两项：• 1.1＜（9906MOTORNOMCU 电R 机额定电流）•9905MOTORNOMVO 电机额定电压）• 1.73/PN）＜3.0 •这里：PN=1000- 9909MOTORNOMPOWER （位是kW）或者PN=746 •9909MOTORNOMPOWER（位是HP）参数值不一致检查以下两项：•扩展继电器模块未连接，而且• 1410- 1412RELAYOUTPUTS 电器输出）4〜6有非零值未用联系地址:南京江宁区竹山路江山名座大厦415 室（金山路口）邮编:211100?。
ABB故障列表
b)连接线2/3/4/5/6到AC800PEC的光缆线路缺陷
c)PEC的光缆模块缺陷或错误的配置
17
到PEC的控制输入输出红色连接线1故障
从控制输入输出1（位于控制柜）到AC800PEC的备份（红色）光缆线路故障
a)控制输入输出连接线1的备份线路缺陷
b)控制输入输出的到AC800PEC的光缆线路缺陷
a)PT100传感器缺陷
b)传感器线缆缺陷
c)控制输入输出装置的温度输入缺陷
84
电源柜温度传感器2故障
电源部分（水冷却）或连接柜（空气冷却）的温度传感器故障
a)PT100传感器缺陷
b)传感器线缆缺陷
c)控制输入输出装置的温度输入缺陷
85
电源柜温度传感器故障
电源部分（水冷却）或连接柜（空气冷却）的温度传感器故障
c)PEC光缆模块缺陷或配置错误
23/28/33/38/43/48
连接线1/2/3/4/5/6电源故障
连接线1/2/3/4/5/6电源供应故障
a)连接线1/2/3/4/5/6电源供应缺陷
b)电源输入/连接线1/2/3/4/5/6缺陷
c)MICO的电源供应回来过载指示
24/29/34/39/44/49
a)励磁电流太高
b)错误设定值
103
励磁A保险丝熔断
励磁系统的1/多个半导体保险丝熔断（通常位于+BPA15）
a)DCS800操作失误
b)励磁回路短路
c)转子的旋转二极管功能错误
104
励磁A故障
嵌入式励磁系统（DCS800-通常位于+BPA815）给出跳开信号
很多种可能（温度，电压…）见设备的本地操作报警指示
ABB变频器故障代码表
ABB变频器故障代码表---引言ABB变频器作为一种电动机控制设备，在各种工业领域中广泛应用。
然而，变频器故障时常发生，为了帮助用户快速解决故障，我们提供了以下ABB变频器故障代码表，以供参考。
---故障代码及其含义以下是常见的ABB变频器故障代码及其含义：1. F0001 - 输入干扰：输入电源不稳定或受到干扰，导致变频器不能正常工作。
F0001- 输入干扰：输入电源不稳定或受到干扰，导致变频器不能正常工作。
2. F0002 - 输出过负载：电机负载过大，超过了变频器的额定负载能力。
F0002 - 输出过负载：电机负载过大，超过了变频器的额定负载能力。
3. F0003 - 过热：变频器温度超过了允许的范围，需要停机冷却。
F0003- 过热：变频器温度超过了允许的范围，需要停机冷却。
4. F0004 - 过电压：输入电压超过了变频器所能承受的范围。
F0004 - 过电压：输入电压超过了变频器所能承受的范围。
5. F0005 - 过电流：电机电流超过了变频器所能承受的范围。
F0005 - 过电流：电机电流超过了变频器所能承受的范围。
6. F0006 - 过速：电机转速超过了变频器的设定值，需要进行调整。
F0006 - 过速：电机转速超过了变频器的设定值，需要进行调整。
7. F0007 - 按键损坏：变频器的按键损坏，无法正常操作。
F0007 - 按键损坏：变频器的按键损坏，无法正常操作。
8. F0008 - 继电器故障：变频器内部继电器故障，需要更换。
F0008 - 继电器故障：变频器内部继电器故障，需要更换。
9. F0009 - 程序错误：变频器的控制程序错误，需要重新编程。
F0009 - 程序错误：变频器的控制程序错误，需要重新编程。
---解决方法针对不同的故障代码，可以采取以下解决方法：1. 对于F0001，检查输入电源是否稳定，排除干扰源，如有必要，使用稳压器或滤波器来稳定输入电源。
F0001，检查输入电源是否稳定，排除干扰源，如有必要，使用稳压器或滤波器来稳定输入电源。
ABB变频器全参数设定及故障一览表
障）可以禁止该故障检测功能。
36
INCOMP
SWTYPE
软件版本不兼容
传动不能使用软件。
* 内部故障。
* 安装的软件与传动不兼容。
* 请与ABB的技术支持联系。
37
CB OVERTEMP
控制板过瘟
38
USER LOAD
7
9902
APPLIC MACRO ( 应用宏 )
选择一个应用宏。应用宏自动设置参数，使 ACS550 得以完成某些特定的应用。
1 = ABB 标准宏 2 = 3-线宏 3 = 交变宏 4 = 电动电位器宏 5 = 手动/ 自动宏
6 = PID控制宏 7 = PFC控制宏 8 = 转矩控制宏
0 = 用户宏 1 上载 -1 = 用户宏 1 存储 -2 = 用户宏 2 上载 -3 = 用户宏2 存储
1008
保留
1009
PAR PCU1
功率参数错误1
用于功率控制的参数值不一致，额定频率或转速不正确。检查以下两项：
*1 < (60 * 9907 MOTOR NOM FREQ 电机额定频率 / 9908 MOTOR NOM SPEED电机额定转速 < 16
* 0.8 < 9908 MOTOR NOM SPEED 电机额定转速 /
16
EARTH FAULT
接地故障
可能在电机或电机电缆处检测到的接地故障。传动运行或停止的时候都监控接地故障。传动停止时接地故障检测的灵敏度更高，并且能够报告发生故障
的位置。
纠正措施：
* 检查/ 排除进线接地故障。
* 保证电机电缆的长度没有超过允许的最大长度。
ABB变频器故障列表.
ABB变频器故障列表.Copyright year ABB.All rights reserved. - 1 -6/17/2009Insert imagehereInsert imagehereInsert imagehereACS800 and 600ACS800 and 600ACS800 and 600ACS800 and 600 Commision CommisionCommisionCommisionGuide andGuide andGuide andGuide and Thoubleshooting Thoubleshooting Thoubleshooting ThoubleshootingACS800 /600ACS800 /600ACS800 /600ACS800 /600调试指导与故障分析调试指导与故障分析Copyright year ABB - 2 -ContentContentContentContent 内容内容1.Drive units fault传动单元故障2.Fieldbus fault现场总线故障Copyright year ABB - 3 -1. Drive units fault传动单元故障Copyright year ABB - 4 -DC OVERVOLTAGEDC OVERVOLTAGEDC OVERVOLTAGEDC OVERVOLTAGE————————1 1 1 1Possible ReasonDeceleration time istoo short.减速时间过短。
Action[1]Set longer ramp time or use brake unit.设置更长的斜坡时间或使用制动单元。
[2]Use Coasting Stop to Stop Function(if applicable).使用自由停车方式（如果允许）。
[3]Resistance of the Braking Resistor is too high.制动电阻的阻值过高。
ABB变频器常见的故障以及处理方法---故障代码.
•
8、业余生活要有意义，不要越轨。20 20年12 月13日 星期日 12时3 分50秒1 2:03:50 13 December 2020
•
9、一个人即使已登上顶峰，也仍要自 强不息 。下午 12时3 分50秒 下午12 时3分12 :03:502 0.12.13
• 10、你要做多大的事情，就该承受多大的压力。12/13/
ABB变频器常见的故障以及处理方法
故障代码
（1）2001 OVERCURRENT 过流
限流控制器被激活。检查下列各项： • 电机过载。 • 加速时间过短( 参数 2202 ACCELER TIME 1 （加速时间1） 和 2205ACCELER TIME 2 （加速时间2） )。 • 电机故障、电机电缆故障或接线错误。
22 SUPPLY PHASE 电源缺相 DC 回路的纹波电压太高， 检查以下两项： • 主电源缺相。 • 熔断器熔断。 34 MOTOR PHASE 电机缺相 电机回路有故障。 电机缺相。 检查以下各项： • 电机故障。 • 电机电缆故障。 • 热敏继电器故障( 如果使用)。 • 内部故障
故障代码
故障代码
（2）2002 OVERVOLTAGE 过压
过压控制器被激活。检查下列各项： • 输入电源静态或瞬态过压。 • 减速时间过短( 参数2203 DECELER TIME 1 （减速时间1） 和 2206DECELER TIME 2 （减速时间2） )。
（3）2004 DIR LOCK 方向锁定
2020 12:03:50 PM12:0人才会看得起你。12/13/
谢 谢 大 家 2020 12:03 PM12/13/2020 12:03 PM20.12.1320.12.13
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ABB550变频器故障列表
故障代码控制盘上显示的
故障名称
故障描述及其纠正措施
1OVERCURRENT
过流
输出电流过大。
检查和排除：
●电机过载。
●加速时间过短（参数2202 ACCELER TIME1(加速时间1)和2205 ACCELER TIME2
(加速时间2)）。
●电机故障，电机电缆故障或接线错误。
2 DC OVERVOLT
直流过压
中间回路DC电压过高。
检查和排除：
●输入侧的供电电源发生静态或瞬态过电压。
●减速时间过短（参数2203 DECELER TIME1(减速时间1)和2206 DECELER TIME2(减
速时间2)）。
●制动斩波器选型太小（如果有）。
●确认过电压控制器处于正常工作状态（使用参数2005）。
3 DEV OVERTEMP
过温
散热器过温。
温度达到或超过极限值。
R1～R4:115℃
R5/ R6:125℃
检查和排除：
●风扇故障。
●空气流通受阻。
●散热器积灰。
●环境温度过高。
●电机负荷过大。
4 SHORT CIRC
短路短路故障。
检查和排除：●电机电缆或电机短路。
●供电电源扰动。
6 DC UNDERVOLT
直流欠压
中间回路DC电压不足。
检查和排除：
●供电电源缺相。
●熔断器熔断。
●主电源欠压。
9 MOT OVERTEMP
电机过温
电机过热，基于传动的估算或温度反馈信号。
●检查电机是否过载。
●调整用于估算的参数（3005～3009）。
●检查温度传感器和参数组35中的参数设置。
10 PANEL LOSS
控制盘丢失
控制盘通讯丢失，并且：
●传动处于本地控制（控制盘显示LOC，本地），或
●传动处于远程控制模式（REM，远程），且起/停/方向/给定值信号来自控制盘。
检查：
●通讯链路和接线。
●参数3002 PANEL COMM ERROR(控制盘丢失故障)。
●参数组10的参数：控制命令输入和参数组11给定选择（传动单元运行于REM(远程)
模式）。
11 ID RUN FAIL
辨识运行失败电机辨识运行未能成功完成。
检查和排除：●电机接线。
●电机参数9905～9909。
12 MOTOR STALL
电机堵转
电机或工艺堵转。
电机运行于堵转区。
检查以下各项：
●过载。
●电机功率不够。
●参数3010～3012。
16 EARTH FAULT
接地故障
可能在电机或电机电缆处检测到的接地故障。
传动运行或停止的时候都监控接地故障。
传
动停止时接地检测的灵敏度更高，并且能够报告发生故障的位置。
纠正措施：
●检查/排除进线接地故障。
●保证电机电缆的长度没有超过允许的最大长度。
●如果输入电源是三角形连接，而且输入功率电缆的电容很大，则可能导致传动停止情
况下的接地故障误报。
如果想要禁止传动停止时的故障检测功能，使用参数3023
WIRING FAUIL(接地故障)。
要禁止所有的接地故障检测功能，请使用参数3017。
22 SUPPLY PHASE
电源缺相DC回路的纹波电压太高，检查以下两项：●主电源缺相。
●熔断器熔断。
34 MOTOR PHASE
电机缺相
电机回路有故障。
电机缺相。
检查以下各项：
●电机故障。
●电机电缆故障。
●热敏继电器故障（如果使用）。
●内部故障。
ABB550变频器报警列表
报警
代码
显示描述
2001 OVERCURRENT
过流
限流控制器被激活。
检查下列各项：
●电机过载。
●加速时间过短（参数2202 ACCELER TIME1(加速时间1)和2205 ACCELER TIME2
(加速时间2)）。
●电机故障，电机电缆故障或接线错误。
2202 OVERVOLTAGE
过压
过压控制器被激活。
检查下列各项：
●输入电源静态或瞬态过电压。
●减速时间过短（参数2203 DECELER TIME1(减速时间1)和2206 DECELER TIME2(减
速时间2)）。
2003 UNDERVOLTAGE
欠压
欠压控制器被激活。
检查下列各项：
●电源欠压。
2004 DIR LOCK
方向锁定
不允许改变方向。
可能是：
●不要试图改变电机的旋转方向，或
●改变参数1003 DIRECTION的值以允许改变电机的旋转方向（如果电机反转是安全的）。
2008 PANEL LOSS
控制盘丢失
控制盘通讯丢失：
●传动处于本地控制模式（控制盘显示LOC），或者
●传动处于远程控制模式（REM），并对相关参数进行设置，以接受来自控制盘的起/停
/方向/给定值信号。
纠正措施：
●通讯链路和接线。
●参数3002 PANEL COMM ERROR(控制盘丢失故障)。
参数组10的参数：控制命令输入和参数组11给定选择（传动单元运行于REM(远程)模式）。
2009 DEVICE
OVERTEMP
传动过温
传动散热器过热。
该报警表明如果不采取措施，马上就会出现过温故障。
R1～R4:100℃
R5/ R6:110℃
检查和排除：
●检查风机故障。
●空气流通受阻。
●散热器积灰。
●环境温度过高。
●电机过载。
2010 MOTOR TEMP
电机过温
电机过热，主要是基于变频器估计或者反馈。
这种报警信息表明电机过载故障跳闸就要发
生。
检查：
●检查电机是否过载。
●调整用于估算的参数（3005～3009）。
●检查温度传感器和35组参数。
2012 MOTOR STALL
电机堵转
电机工作在堵转区间。
这个报警表明不久将可能发生堵转故障。
