HINGE知识大全

合集下载

hinge教材

hinge教材

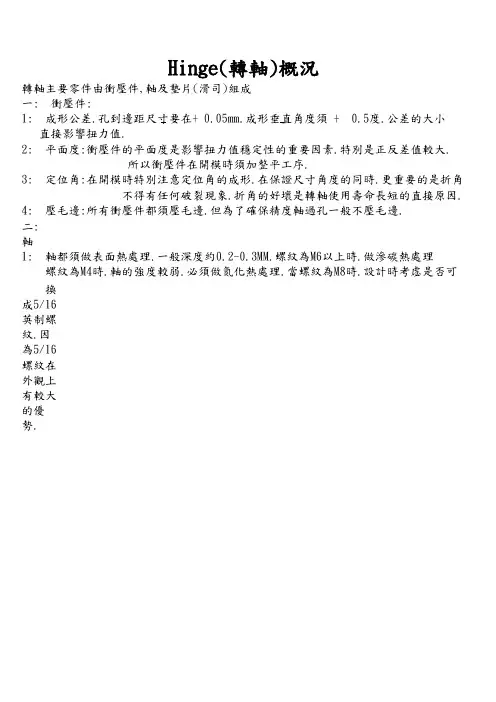

二: 軸換成5/16英制螺紋.因為5/16螺紋在外觀上有較大的優勢.2: 軸同衝壓件孔應保持同心.檢驗是否同心時.要看軸跟衝壓件能垂直裝入.所以設計 入員在設計軸時應注意軸心公差.3: 軸牙應是車加工.而且必須是一級牙紋.禁止用壓延方式.如用壓延方式滑司容易卡 入壓槽.導致扭力調試困難.4: 確認螺牙之有效長度.檢驗方式是制作同牙徑環規.環規兩面須研磨.5: shaft 之兩側銑平面底部,允許低於原有底部0.0-0.05mm.不得高出原有之底面6: 檢查軸根部.用滑司平貼.不能有間隙.(也就是根部不能有R 角.)7: 在振動研磨去除毛刺時.時間不宜過久.去掉毛邊就行.時間過長會損壞螺紋.8: 電鍍層厚度不能太厚,太厚容易脫落.至少通過12Hr 鹽霧實驗.三:墊片(滑司)1: 墊片材質. 一般為SK7. SK5. S45C 的衝壓件.成形須分三步成形.先折25度,再 折成60度,最後才成形90度.2: 平面度.墊片主要起磨擦作用.平面度能使磨擦平衡.3: 多孔墊片同有凸點墊片都是滑動部件.須雙面涂油.小孔及凸點是儲油用.儲油越多. 扭力越順暢.且都必須振動研磨去除毛邊.熱處理後還須振動研磨(6-8小時)致雙 面光滑不分毛面時最好.4: 電鍍應鍍化學鎳.(不可做鹽霧試驗)不可鍍一般鎳,並且厚度要均勻.一般在0.005-0.007mm.5: 表面熱處理應做氮化熱處理.6: 孤形墊片孔及其平面度非常重要.它是采用彈性材質制做.它的彈力同扭力值成 正比.扭力值較大時.在允許情況下.應適當增加彈簧墊片.一般狀況下: 15-17kg/cm 扭力,用2片彈簧墊片.20-22kg/cm 扭力,用3片彈簧墊片.1: 軸都須做表面熱處理.一般深度約0.2-0.3MM.螺紋為M6以上時.做滲碳熱處理 螺紋為M4時.軸的強度較弱.必須做氮化熱處理.當螺紋為M8時.設計時考虙是否可更2: 平面度:衝壓件的平面度是影響扭力值穩定性的重要因素.特別是正反差值較大. 所以衝壓件在開模時須加整平工序.3: 定位角:在開模時特別注意定位角的成形.在保證尺寸角度的同時.更重要的是折角 不得有任何破裂現象.折角的好壞是轉軸使用壽命長短的直接原因.直接影響扭力值.1: 成形公差.孔到邊距尺寸要在+ 0.05mm.成形垂直角度須 + 0.5度.公差的大小轉軸主要零件由衝壓件,軸及墊片(滑司)組成Hinge(轉軸)概況一: 衝壓件:4: 壓毛邊:所有衝壓件都須壓毛邊.但為了確保精度軸過孔一般不壓毛邊.。

转轴(Hinge)基础教育训练

转轴(Hinge)基础教育训练

动磨擦力扭力判定上较困难、故大部份客 戶以最大靜磨擦力为判定规格。(一般为第三 圈判定)
2012-4-17 28
靜 磨 擦 力 = 最大靜止之力 × 磨擦系數 最大) (最大)kg/mm kg/mm C lb/in lb/in 擦力一定大于 或接近) 动磨擦力 擦力。 靜磨擦力一定大于(或接近) 动磨擦力。
hinge的术语201284hinge应用于电子类电器类电脑资讯通信类照相机仪器类等产品之连结轴其扭力值从01至20公斤可供手提电脑平板电脑液晶显示器手机掌上型网路通信器等商品使hinge主要是利用干涉一字型双包型鋅合金结构及弹簧反作用力作用的原理来产生扭力以达到所需求之功能性201284最初hinge所使用范围较为狹隘以定义使用在lcdnb为最主要且最初设计大部份均为一字型结构及弹簧反作用力结构其所使用之功能性及结构设计使用寿命等等上都有其先天性结构上之限制故后续才有其双包及鋅合金结构等等的出現
2012-4-17
1
• • • • • • • •
2012-4-17
一. 前言 二. Hinge的基本特性 三. Hinge的功能基本参数 四. Hinge的结构种类 五. Hinge的结构组成 六. Hinge的相关测试 七. Hinge的作业流程及管控 八. Hinge的术语
2
一. 前言
• HINGE的应用范围: • HINGE应用于电子类、电器类、电脑、资讯、 通信类、照相机、仪器类等产品之连结轴,其扭 力值从0.1至20公斤,可供手提电脑、平板电脑、 0.1 20 液晶显示器、手机、掌上型网路通信器等商品使 用 • Hinge 主要是利用干涉(一字型、双包型、鋅 双 合金结构)及弹簧反作用力作用的原理,来产生扭 力,以达到所需求之功能性,

hinge 基本介绍

hinge 基本介绍

14.1"
20000次15%
7 mm
11 kg-cm
13 mm
15"
20000次15%
8.4 mm 9 mm
13 kg-cm 20 kg-cm
13 mm 22 mm
15" 15"
20000次15% 20000次15%
以上数据仅供参考
锌合金结构之优缺点
• 优点: • 1.结构可置于锌合金内,与锌合金形成一 体。 • 2.锌合金成型容易,可制作不规则同功能 之HINGE。 • 3.使用零件少,组装工程简单方便。 • 4.摇摆寿命试验效果佳
以上数据仅供参考
一字型结构之优缺点
• 优点: • 1.HINGE成一字型之形状,最省空间。 • 2.所有零件皆为车制品,无须再开发模具。 • 3.使用零件少,组装工程简单方便。
一字型结构之优缺点
• 缺点: • 1.此结构属干涉配合,结构尺寸搭配精密 度高。 • 2.母轴内孔真圆度会影响整圈扭力之稳定 性。 • 3.防脱出设计须考虑能重复拆装而不被破 坏。 • 4.扭力搭配直通率低,重工作业需列入标 准流程。
垫片结构之特性
• 缺点: • 1.磨擦面积小,结构尺寸直径需加大。 • 2.使用零件多,组装工程费时。 • 3.使用螺帽锁附扭力,设计时需注意防止 螺帽松脱。 • 4.因此结构属外露式架构,需注意漏油问 题点取代,缩短结构长度。 • 2.使用零件多,需注意组装顺序与数量。 • 3.使用零件多,设计时需注意产生磨擦力 之接口。 • 4.动静磨擦力差距大,约0.5~1.0 ㎏-㎝ •
Hinge 分類
• • • • • • • .依其特性的不同,主要可以分为 一字型结构 双包性结构 锌合金结构 垫片结构 双轴结构 凸轮结构等。

Hinge 讲义

Hinge 讲义

高碳鋼
固定板-----快銷鋼﹑不銹鋼﹑高碳鋼
一般制程
備料(hinge bracket/hinge shift/hinge plate) 鉚接(鉚合機,鉚合hinge bracket和hinge shift) 注油(注油器,時間、油壓等來控制注油量)
鉚合(手動壓筒,裝配hinge plate,自動搖擺機搖
Hinge 講義
組成部分
(1)hinge bracket (2)hinge shift (3)hinge plate
Hinge
Hinge bracket
Hinge shift
Hinge plate
H 公軸--------快銷鋼﹑不銹鋼 /熱處理---K7

熱處理工藝
流程:
滲碳
淬火
回火
熱處理定義

熱處理是將鋼在固態下加熱到預定溫 度,並在該溫度下保持一段時間,然後以一 定的速度冷卻下來的一中熱加工工藝
熱處理目的
改變鋼的內部組織結構,以改善鋼的各 項性能,可以消除鑄﹑鍛﹑焊等熱加工工 藝造成的各種缺陷,細化晶粒﹑消除偏 析﹑降底內應力,時鋼組織和性能更加均 勻. 鋼的淬火於回火是熱處理工藝中最重 要,也是用途最廣泛的工序,淬火可以顯著 提高鋼的強度和硬度.為了消除淬火鋼的 殘餘內應力,得到不同硬度﹑強度和韌性 配合性能,需要配以不同溫度的回火

勻油液) 調扭力(扭力測試儀) 清潔表面(布) 檢驗(外觀、尺寸等) 包裝出貨
Hinge 扭力計算
Hinge 熱處理
熱處理要求:
表面硬度 軸心硬度 軸套 15N 90 +/-2 15N 46~50 心軸 15N 90 +/-2 15N 80~85 滲碳深度 CDt 0.2~0.25mm

焊接夹具知识汇总

焊接夹具知识汇总

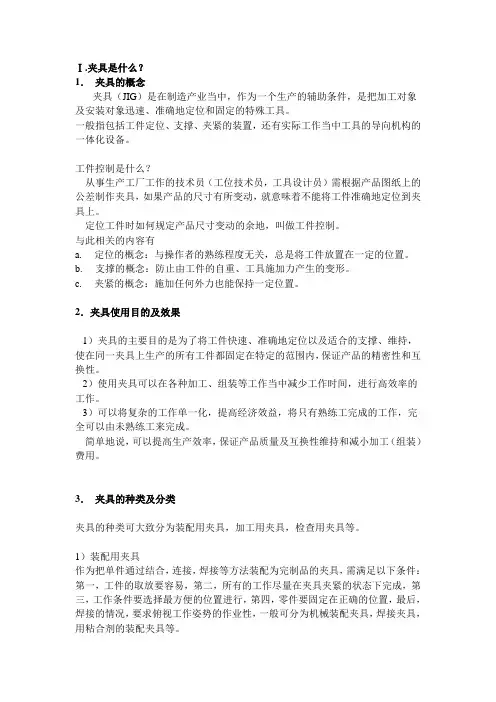

Ⅰ.夹具是什么?1.夹具的概念夹具(JIG)是在制造产业当中,作为一个生产的辅助条件,是把加工对象及安装对象迅速、准确地定位和固定的特殊工具。

一般指包括工件定位、支撑、夹紧的装置,还有实际工作当中工具的导向机构的一体化设备。

工件控制是什么?从事生产工厂工作的技术员(工位技术员,工具设计员)需根据产品图纸上的公差制作夹具,如果产品的尺寸有所变动,就意味着不能将工件准确地定位到夹具上。

定位工件时如何规定产品尺寸变动的余地,叫做工件控制。

与此相关的内容有a. 定位的概念:与操作者的熟练程度无关,总是将工件放置在一定的位置。

b. 支撑的概念:防止由工件的自重、工具施加力产生的变形。

c. 夹紧的概念:施加任何外力也能保持一定位置。

2.夹具使用目的及效果1)夹具的主要目的是为了将工件快速、准确地定位以及适合的支撑、维持,使在同一夹具上生产的所有工件都固定在特定的范围内,保证产品的精密性和互换性。

2)使用夹具可以在各种加工、组装等工作当中减少工作时间,进行高效率的工作。

3)可以将复杂的工作单一化,提高经济效益,将只有熟练工完成的工作,完全可以由未熟练工来完成。

简单地说,可以提高生产效率,保证产品质量及互换性维持和减小加工(组装)费用。

3.夹具的种类及分类夹具的种类可大致分为装配用夹具,加工用夹具,检查用夹具等。

1)装配用夹具作为把单件通过结合,连接,焊接等方法装配为完制品的夹具,需满足以下条件:第一,工件的取放要容易,第二,所有的工作尽量在夹具夹紧的状态下完成,第三,工作条件要选择最方便的位置进行,第四,零件要固定在正确的位置,最后,焊接的情况,要求俯视工作姿势的作业性,一般可分为机械装配夹具,焊接夹具,用粘合剂的装配夹具等。

(1)机械装配夹具可拆装零件的螺栓连接、铆接的装配夹具、当前车身工厂的DR HINGE装配夹具、车门铰链左右结合装置属于这种类型,还有,为了与焊接装配夹具或粘合剂结合夹具,也可以包括折边机。

HINGE 知识课程

HINGE 知识课程
ቤተ መጻሕፍቲ ባይዱ
CJC
二、Hinge 結構及原理

彈簧式轉軸: 彈簧式轉軸: 此結構為將彈簧加在支架型轉軸上,多用於高階 LCD Monitor 轉軸以改善扭力設計需求,如圖。
優點:1 優點:1、補償正反扭力差值 2、壽命測試衰退率低 缺點:1 缺點:1、轉軸外觀空間需求較小 2、生產不易,組裝費時 問題:綜合上述,我司產品產生 扭力的原理為磨擦力、彈簧力, 它們的特性是什麼?
CJC
二、Hinge 結構及原理

支架型轉軸: (NB支架型轉軸: (NB-LCD) 此結構為利用彈片壓縮使轉軸轉動時產生扭力,如圖。
優點:1、扭力可調整,故良品率高。 2、客戶須扭力設變,切換快。 缺點:1、組裝附件多,生產較慢。 2、單轉軸外觀與空間需有基 本強度考量。 3、須做止檔時,Ø徑須較大
CJC
二、Hinge 結構及原理

包覆式轉軸 (NB-DVD-DV) (NB-DVD此結構為將鐵片與心軸直接干涉配合,使 轉軸轉動時產生扭力。如附圖。
優點:1 優點:1、扭力值可依設計產生正 反扭力差異或相同。 2、零件少,組裝快 、零件少, 3、須做止檔, Ø徑須較大。 缺點:1 缺點:1、鐵片尺寸控制不易。 2、鐵片設計時需考量強度 ,以防止斷裂。
CJC
HINGE知識培訓 知識培訓
◆ Hinge的用途 Hinge的用途 ◆ Hinge的結構及原理 Hinge的結構及原理 ◆ Hinge的組成說明 Hinge的組成說明 ◆ Hinge的生產流程 Hinge的生產流程 ◆ Hinge的零部件的常用材質介紹 Hinge的零部件的常用材質介紹 ◆ Hinge常用量具測試方法介紹 Hinge常用量具測試方法介紹
CJC

NBG1 Hinge Design Concept知识讲解

NBG1 Hinge Design Concept知识讲解

17.5mm
ψ7.5mm
V
Dell
19.35mm ψ6.5mm
V
15"
916.00 7.8+/-0.5
14.9mm
ψ6.5mm
V
DM5
19.35mm ψ6.5mm
V
14.1"
841.00 7.8+/-0.5
14.9mm
ψ6.5mm
V
FBJM600301 FBJM600401
0
6
RPM
FBJM602901 FBJM603001
Hinge O.D
一字型轉 軸
包覆式轉 軸
彈簧/ 彈 片式轉 L
Quanat P/N Hinge R
Supplier
V ψ7.0 mm
V
FBFM101001 FBFM10090
9
11
新日興
FBFM100201 FBFM10010
6
10
兆利
V
JM6 15.4"W 1037.94 8.5 +/-0.5
OT1 Hinge ->包覆式轉軸 AT8A ->支架型(彈片式)轉軸 (latchness type)
AT8B ->支架型(彈片式)轉軸(Latchness)
Summary
Total summary NBG1 hinge structure, we prefer to approve one supplier can use one type hinge only. Suggest as below. Standard hinge :
JM6 Hinge->一字型轉軸 and 包覆式轉軸

HINGE指南范文

HINGE指南范文

HINGE指南范文Hinge是一款在线交友应用,它与其他交友应用不同的地方在于,它将重点放在了构建有意义的关系上。

Hinge通过用户共同的兴趣和价值观来匹配,并提供了一系列的问题来促使用户展示自己的个性和兴趣。

以下是一些使用Hinge的指南,帮助您更好地使用和享受这个应用。

1.填写完整的个人资料Hinge是一个基于个人兴趣和价值观的交友应用,所以请确保您的个人资料完整、准确地反映了您自己。

这不仅包括照片和基本信息,还包括您的个性描述、兴趣爱好和一些关于您的背景和经历的细节。

这样能够帮助其他用户更好地了解您,并提高匹配的准确性。

2.展示真实的自己在填写个人资料和回答问题的时候,请展示真实的自己。

不要试图伪装成其他人或者夸大自己的优点。

Hinge是一个帮助建立有意义关系的工具,所以只有在您展示真实的自己的时候,才能找到真正与您匹配的人。

3.注意问题的回答Hinge的设计理念是通过问题来推动对话和交流,所以请注意问题的回答。

不要简单地给出肤浅的答案,可以尝试写一些具有个性和独特性的回答。

这样能够吸引更多的人来与您互动,并展示出您的独特魅力。

4.主动发起对话在匹配成功后,不要害怕主动发起对话。

您可以根据对方的个人资料找到一些共同的兴趣和话题,然后以此为基础展开对话。

不要等待对方来主动邀请您,主动性展示您的兴趣和对话技巧是建立有意义关系的重要一步。

5.保持积极和开放的态度使用Hinge交友应用是一个很好的机会来结识新的人并扩展自己的社交圈。

保持积极和开放的态度能够让您更好地享受这个过程,并遇到更多有意思的人。

不要过于拘谨或者急于寻找短期关系,尝试着与更多的人交流并挖掘更多的可能性。

6.遵守应用规则和安全注意事项使用Hinge的过程中,请务必遵守应用的规则和安全注意事项。

不要滥用应用,推销或者传播不适当的信息。

同时,在与陌生人进行交流时要保持警惕,不要轻易透露个人敏感信息。

7.学会放松和接受最后,尽管Hinge是一个交友应用,但它并不保证您会立即找到合适的人。

新Hinge-Auto_lock结构_相关知识资料

新Hinge-Auto_lock结构_相关知识资料

非對稱形
P1
10
MIM成型特性
P1
P1
11
MIM製程-1
1.混合:將金屬粉末與黏結劑混合
P1
2.混煉(Mixing):將已混合之料加溫攪拌
3.造粒(Palletizing) :將混煉後的原料,經模具成形成顆粒狀,方便進料射出
P1
12
射出機
P1
P1
13
淬取機
P1
P1
14
真空燒結爐
P1
P1
15
= = = = = =
建議 扭力範圍
P1
1
=
8.0
~
9.7
kgkg-cm
AUTO LOCK HINGE 功能說明
P1
P1
2
AUTO LOCK HINGE 扭力波型
如下圖 T1代表 代表HINGE中凸輪正要產生作動時的最大扭力值, 中凸輪正要產生作動時的最大扭力值, 代表 中凸輪正要產生作動時的最大扭力值 T2代表 代表HINGE中凸輪已脫離後的一般扭力值。 中凸輪已脫離後的一般扭力值。 代表 中凸輪已脫離後的一般扭力值
P1
ex:假設T2扭力值為5kgf-cm,NOTE:上述角度與扭力為一般業界慣用之設定,LOCK開始產生的角度和扭力值 皆依客戶需求另進行調整。
P1
3
AUTO LOCK HINGE 凹凸輪作動說明-1 凸輪
P1
凹輪
如上圖所示,HINGE裝置在NB內 如上圖所示,HINGE裝置在NB內, ,HINGE裝置在NB Lock的功能是依凹凸輪的相對角度來產生的 Auto Lock的功能是依凹凸輪的相對角度來產生的 下文會以凸輪的綠色面與凹輪的紅色面 綠色面與凹輪的 下文會以凸輪的綠色面與凹輪的紅色面 接觸狀況來說明hinge 接觸狀況來說明hinge自動閉合的作動情形 P1 hinge自動閉合的作動情形

hinge 基本介绍解读

hinge 基本介绍解读

Hinge 的相关测试
Hinge 的相关测试
• • • • • • • • • • 2. 耐振测试: 振动频率5~30HZ,经24小时无不良情形。 3. 落地测试: 3公尺高度自然落下无不良情形。 4. 储存温度测试: 经-20℃及70 ℃,放置96小时,无不良变化且满足枢轴之基本性能。 5. 扭力长期变化性能:(放置一年每周测试) 扭力值衰减7%以内。 6. 润滑油脂: 使用特殊油脂适合HINGE之专用油脂。耐ABS腐蚀,经一年放置无不 良情形。放置于100 ℃温度槽内;经24小时未变化。
HINGE 介紹
Present by Robenchen 2008/12/11
內容
• 1.HINGE 組成及應用原理 • 2.HINGE的分類 • 3.扭力計算
HINGE 組成
Hinge 應用原理
• Hinge 主要是利用干涉(一字型、双包、锌 合金结构)及弹簧反作用力(wash 结构)作用 的原理,来产生扭力,以达到所需求之功 能性
Disk
Nut
Disk
双包结构
双包结构特性
双包结构,主要是利用冲制件与转轴干涉之原理,以产生扭力,利用控制干涉量大小,达 到控制扭力大小的目的,依照其双包结构特性可延伸出 开轻关重(上盖开启时扭力较轻, 关闭时扭力较重),固定角度(stopper)定位,自动弹开(pop-up)等较特殊之结构。
垫片结构之特性
• 缺点: • 1.磨擦面积小,结构尺寸直径需加大。 • 2.使用零件多,组装工程费时。 • 3.使用螺帽锁附扭力,设计时需注意防止 螺帽松脱。 • 4.因此结构属外露式架构,需注意漏油问 题点。
垫片结构之特性
• 其它: • 1.螺帽可用铆合取代,缩短结构长度。 • 2.使用零件多,需注意组装顺序与数量。 • 3.使用零件多,设计时需注意产生磨擦力 之接口。 • 4.动静磨擦力差距大,约0.5~1.0 ㎏-㎝ •

铰链接知识点

铰链接知识点

铰链接知识点铰链接(Hinge link),是机械设计中常见的一种连接方式。

它是由两个或多个部件通过一个旋转的轴心连接在一起,使得它们能够相对旋转。

铰链接的设计原理简单,但在实际应用中却具有广泛的用途。

下面将逐步介绍铰链接的相关知识点。

1.铰链接的结构和分类铰链接的基本结构由两个或多个部件组成,这些部件通过一个轴心连接在一起。

根据连接方式和使用要求的不同,铰链接可以分为多种类型,常见的有角接触铰链、直角铰链、立体铰链等。

2.角接触铰链角接触铰链是最简单也是最常见的铰链接。

它由两个平行的部件通过一个轴心连接在一起,使得它们能够绕轴心相对旋转。

在角接触铰链中,两个连接部件之间的接触点位于铰链的轴心上,因此称为角接触。

3.直角铰链直角铰链是由两个成直角的部件通过一个轴心连接在一起。

它常用于门的连接,在门的开启和关闭过程中,直角铰链能够提供稳定的支撑和旋转。

直角铰链的设计使得门能够在一个平面内旋转,方便使用和安装。

4.立体铰链立体铰链是由多个平行轴心连接在一起的铰链接。

它的设计使得连接部件能够在三维空间内相对旋转。

在机械装置中,立体铰链常用于实现复杂的运动和传动机构,能够提供更多自由度的旋转。

5.铰链接的应用铰链接广泛应用于机械装置、家具、门窗等领域。

在机械装置中,铰链接可用于连接各种部件,实现旋转、摆动、折叠等功能。

在家具设计中,铰链接常用于衣柜门、折叠桌椅等家具的连接和开启方式。

而在门窗领域,铰链接则用于门窗的开启和关闭,提供稳定的支撑和旋转。

6.铰链接的设计考虑因素在进行铰链接设计时,需考虑多个因素。

首先是连接部件的材料选择,需要根据实际使用情况选择合适的材料,以确保铰链接的稳定性和耐久性。

其次是轴心的位置和尺寸,需要根据连接部件的形状和使用要求来确定。

此外,还需要考虑铰链接的摩擦和润滑问题,以确保连接的灵活性和顺畅性。

7.铰链接的维护和保养在使用铰链接的过程中,需定期进行维护和保养,以延长其寿命和保持良好的使用效果。

Hinge的应用原理

Hinge的应用原理

Hinge的应用原理1. 简介Hinge是一款用于社交交友的移动应用程序,旨在帮助单身人士建立有意义的长期关系。

该应用程序采用了一些独特的原理和算法来匹配用户,并提供不同的功能来增加用户之间的相互了解和交流。

2. 用户匹配原理Hinge通过分析用户的个人资料、兴趣爱好、社交网络以及其他因素,采用以下原理进行用户匹配:•个人资料匹配:Hinge要求用户填写详细的个人资料,包括年龄、性别、地理位置、职业等信息。

基于这些信息,Hinge会根据一定的算法将用户进行匹配。

•共同好友匹配:Hinge会分析用户的社交网络,尤其是共同的好友。

如果两个用户有共同的好友,Hinge会认为他们可能有更多的共同兴趣和话题,从而提高匹配的准确性。

•用户行为分析:Hinge会分析用户在应用中的行为,例如浏览和喜欢的资料、发送的消息等。

通过这些行为数据,Hinge可以更好地了解用户的偏好和兴趣,从而进行更精准的匹配。

3. 功能与特点Hinge具有一些独特的功能和特点,以增加用户之间的相互了解和交流。

3.1 主页和个人资料•用户可以创建个人资料,包括填写个人信息、添加照片等。

这些个人资料将成为匹配的基础。

•主页上展示了用户的个人资料以及其他感兴趣的内容,如共同好友、共同兴趣等,以便其他用户更好地了解自己。

3.2 匹配建议•Hinge会根据用户的个人资料和喜好,推荐合适的用户给他们。

这些匹配建议会显示在主页上,用户可以选择喜欢或不喜欢。

•用户也可以主动搜索和筛选其他用户,以便更准确地找到自己感兴趣的人。

3.3 互动和交流•用户可以通过发送消息,与其他用户进行无限制地交流。

这可以帮助他们更好地了解彼此、分享兴趣和建立联系。

•Hinge还提供一些特殊的互动功能,如“喜欢你”的提示和照片评论,这些功能可以帮助用户更轻松地与对方互动。

3.4 隐私和安全•Hinge采取了一系列措施来保护用户的隐私和安全。

例如,用户可以选择隐藏特定的个人资料信息,只对匹配成功的用户可见。

货柜实务知识

货柜实务知识

前壁(旁)front panel
前底梁 front bottom rail 前左角柱 front left corner post 前右角柱 front left corner post
角柱锁corner casting (or corner fitting)
七、八梁四柱
八梁(rail): 1.前顶梁 front top rail 2.前底梁front bottom rail 3.后顶梁 rear top rail 4.门底梁 door bottom rail 5.左顶梁 left top rail 6.左底梁 left bottom rail 7.右顶梁 right top rai 8.右底梁 right bottom rail
(注:货柜牌照内容主要包括货箱安全限制标记CSC plate,注册港海关标记 Customs plate,货箱制造日期Date of manufacture等,作为研判货箱是 否年久失修等用,也可称作CSC plate )
角柱锁:corner casting (or corner fitting)
端壁 end wall 侧壁内衬板 side 端壁板 front lining sheet 地板 flooring
六、角件结构
1.角柱 corner post 2.角柱锁 corner casting (or corner fitting)
前顶梁 front top rail
前端柱 end post
集装箱检验实务知识
内容安排
第一讲 集装箱构造 第二讲 集装箱残损用语 第三讲 箱残英文例句
第一讲 集装箱构造
在进行集装箱货物装拆箱检验鉴定
时,必须要熟悉掌握集装箱的基本构造和
一些残损用语,以便对箱损情况做出正确

Hinge介绍

Hinge介绍

ANALYSIS FOR HINGE BROKEN FAILURE-------HURRICANE # Conclusion:1. Normal hinges have good enough design margin for lcd swing & pressed.a. We have twist to fail test for 6 sets(12pcs) hinges which all passed 20000cycles life test. The test data from 69.3~91.0 kg-cm. Compare to hinge's design spec.-----10.0 kg-cm(max), we have good enough margin.b. We have bend to fail test for 2 hinges. The test data are 52kg & 56 kg. That means hinge(r) & hinge(l) can load totally more than100 kgs.2. Root cause candidate of hinge brittle.a. carburizing time.b. carburizing temperature.c. carbon's percentage ( cantain in gas ).d. tempering time.e. tempering temperature.f. raw material (steel ) deviation.3.Heat treatment spec. V.S hinge brittle.Due to the hinge vender’s structure are different. <please refer to drawing>Vender 1(乙誠) : hardness 15N 90~92Depth of carburizing 0.20mmtempering temperature 160 degree cVender 2(新日興) : hardness 15N 73~78Depth of carburizing 0.05mmtempering temperature 220 degree cVender 3(鋅吉) : hardness 15N 73~78Depth of carburizing 0.05~0.10mmtempering temperature 220 degree cFrom this we know vender2 & vender3 heat treatment spec are lower than vender1. Because vender1 must pass life test 20000 cycles.4.Raw material’s impact.The three vender’s material are SUM24L. The analysis for chemical composition. C:<=0.15% ,Mn:0.85~1.15% ,P:0.04~0.09% ,S:0.26~0.35% ,Pb:0.10~0.35%The center portion of hinge shaft will be too soft to have no enough strength ,and surface of shaft is too britttle after heat treatment .Then , the hinge shaft will easy to crack . We had been suggest to use SUM31 which content .C:0.14~0.20% ,Mn:1.0~1.30% ,P:<0.04% ,S:0.08~0.13% .由於SUM31碳的含量比SUM24L高,所以能保持較好的韌性.5.Need "hydro ion remove process" during nickel plating.The 1st stage of nickel plating is use sulphuric acid to wash the hinge. But, the sulphuric acid contain hydro ion which will damage the grain structure of metal.Then, cause the metal structure to ageing easier and quicker.#Action of improvement.1.Change the hinge vendor from乙誠to辛吉&新日興. (for short term).辛吉&新日興have more design margin to prevent hinge brittle than 乙誠.2.Fine tune hinge structure & carburizing spec. to get more design margin to prevent hinge(乙誠) brittle(for long term).3. Start "hydro iron remove process" during nickel plating.The three venders already start to execute.The detail of "hydro iron remove process" as below:a.Have to Finished the "hydro iron remove process" within 4hr, after use sulphuric acid to wash the hinge .b.temperature:191 degree c+-14 degreec.c.time:3~4hr.4. Change raw material from SUM24L to SUM31.Now testing !!#Detal test procedure & data.1.( 2/2 ~ 2/16 )Depth of carburizing:plan---- 0.3mm~ ; actual---- 0.2mm~0.3mmProduce condition of carburizing: carburizing 2 cycles(120 mins + 70 min ) Sample size : 6 sets ( try over carburizing by add one cycle(70mins) )---- test procedure ----a. mark no. on the samples. ( 2/2 )b. hinge life test (20000 cycles). (2/2 ~ 2/5 )c. measure surface hardness data ( 15N, 30N, 45N) ( 2/6 )d. twist to fail test. ( 2/7 ~ 2/13 )e. measure section hardness data. (2/16)---- test data ----Ref. attach file ( hinge report 1)2. ( 2/8 ~ 2/24 )Depth of carburizing: plan---- 0.2~0.3mm ; actual---- 0.1~0.2mmProduce condition of carburizing: carburizing 1 cycles (120 mins )Sample size : 27 sets ( normal process for carburizing, but 9 position in chamfer) ---- test procedure ----a. mark no. on the samples. ( 2/8 )b. hinge life test ( 20000 cycles ). ( 2/9 ~ 2/19 )c. measure surface hardness data ( 15N, 30N, 45N ). (2/19 )d. twist, bend, impact to fail test. ( 2/21 ~ 2/23 )e. measure section hardness data. ( 2/24~26 )---- test data ----Ref. attach file ( hinge report 2)3. (2/20 ~ 3/2 )Depth of carburizing: plan---- 0.4mm~ ; actual----0.35mmProduce condition of carburizing: carburizing 2 cycles( 120mins + 120mins) Sample size : 9 sets (try over carburizing by add one cycle(120mins) )---- test procedure ----a. mark no. on the samples. ( 2/20 )b. hinge life test (20000 cycles). (2/21 ~ 2/26 )c. measure surface hardness data (15N, 30N, 45N). ( 2/27 )d. twist, bend, impact to fail test. ( 2/28 ~ 3/1 )e. measure section hardness data. ( 3/2 )---- test data ----Ref. attach file ( hinge report 3)4. To increase quench hardening temperature : 880 change to 900 degree c carbon's percentage : 1.0sp change to 1.5sp-----can’t to duplicate fail sample-----5. No change quench hardening temperature : 880 degree cTo increase carbon's percentage : 1.0sp change to 1.5sp-----can’t to duplicate fail sample-----6. To increase quench hardening temperature : 880 change to 900 degree c No change carbon's percentage : 1.0sp-----can’t to duplicate fail sample-----。

HINGE 基本介绍

HINGE 基本介绍

Hinge 結構及原理
實心結構: 此結構為在公軸與母軸間加一軸套, 實心結構: 此結構為在公軸與母軸間加一軸套, 使公、 母軸、軸套互相干涉,使轉 軸轉動時產生扭力,如下圖所示。 優點: 、扭力值可用軸套調整。 優點: 1、扭力值可用軸套調整。 2、外徑較小時可製作之扭力值較高。 3、須做止檔時,Ø徑可較小。 、須做止檔時, 缺點: 缺點: 扭力值影響因素較多。
Q&A
一字型轉軸 支架型轉軸 彈簧式轉軸 包覆式轉軸
一字型轉軸
一字型轉軸分為空心結構及 一字型轉軸分為空心結構及實心結構 空心結構: 空心結構: 此結構為利用公軸外徑與母軸內徑干 涉,使公、母軸轉動時產生扭力,如 下圖
優點: 優點: 1、構造簡單、生產速度快。 2、扭力值影響因素較少。 3、需做止檔時,Ø徑可較小。 、需做止檔時,Ø 缺點:外徑較小時可製作之扭力值較 缺點:外徑較小時可製作之扭力值較 低。
熱處理介紹(二)
真空熱處理:真空熱處理技術是近些年發展起來的 真空熱處理:真空熱處理技術是近些年發展起來的 一種新型的熱處理技術,它所具備的 特點,防止加熱氧化和不脱碳、消除 氫脆,進而提高材料(零件)的塑 性、靭 性、靭性和疲勞强度。真空加熱缓 慢、零件内外温差較小等因素,决定 了真空熱處理工對零件的變形量較 小。 一般真空淬火的處理溫度依材料特性不同而作變 化大約在900∘ 1050∘ 化大約在900∘至1050∘之間,適用材質:工具鋼、 不銹鋼;鈹銅之處理溫度約為315 不銹鋼;鈹銅之處理溫度約為315 ∘。
包覆式轉軸:此結構為將鐵片與心軸直接干涉配合,使 包覆式轉軸:此結構為將鐵片與心軸直接干涉配合,使 轉軸轉動時產生扭力。如附圖五。
優點:1 優點:1、扭力值可依設計產生正反扭, Ø徑須較大。 缺點:1 缺點:1、鐵片尺寸控制不易。 2、鐵片設計時需考量強度,以防止斷裂。

HINGE

HINGE

专利名称:HINGE发明人:WEBER, Konrad,WEBER, Konrad,FILGES, Karsten,FILGES, Karsten,STUKE, KaiMichael,STUKE, Kai Michael,SCHNEIDER,Mark,SCHNEIDER, Mark,POISCHBEG,Jens,POISCHBEG, Jens,HEINZ,Alexander,HEINZ, Alexander申请号:EP2018/065603申请日:20180613公开号:WO2019/001956A1公开日:20190103专利内容由知识产权出版社提供专利附图:摘要:The invention relates to a hinge (1) comprising a side part (2) that can be fastened to a wall and a hinge part (3) that can be pivoted relative to the side part (2), at which hinge part a door can be attached, and comprising a linear damper (10) arranged in the side part (3) with a housing (11, 11') and a piston rod (12). The housing (11, 11') of the linear damper (10) is non-rotatably fixed in the side part (2) on at least one journal (8, 9), on which a lever (4, 5) for pivotable mounting of the hinge part (3) is mounted.申请人:HETTICH-ONI GMBH & CO. KG,HETTICH-ONI GMBH & CO. KG地址:Industriestr. 11-13 32602 Vlotho DE国籍:DE代理人:DANTZ, Jan et al.更多信息请下载全文后查看。

Hinge

Hinge

专利名称:Hinge发明人:SHIMANAKA KEINOSUKE,島中 慶之助申请号:JP特願平1-175063申请日:19890706公开号:JP第2539684号B2公开日:19961002专利内容由知识产权出版社提供摘要:PURPOSE: To facilitate control by forming a recess having an opening ON the other hinge plate side to a part of one hinge plate, inserting a part of a plate body into the recess to connect to a hinge plate having the recess and loading a projection to the other hinge plate. CONSTITUTION: A hinge is constituted of hinge plates 6 and 7 and a plate body 9 inserted into a recess 8 formed ON the plate 7. While a C ring 12 is loaded between two bobbins 10 and 11 provided to the plate 6, a bobbin 14 smaller than the internal diameter of a ring 12 is formed to the end of the plate body 9. After that and the ring 12 loaded with the bobbin 14 is placed between the bobbins 10 and 11, and after bolts 17 and 18 are screwed each other and the plate 6 is fixed to a column side. Then, the plate 7 is fixed to a DOOR side, the plate body 9 is inserted into the recess 8 to fix and mounting work is completed. The plate body 9 is moved up and down by the bolts 17 and 18 and, at the same time and the plate body 9 is controlled in the direction of the thickness with a control screw 22. Accordingly and control can be easily made.申请人:JUKEN SANGYO,株式会社住建産業地址:広島県廿日市市木材港南1番1号国籍:JP代理人:萼 経夫 (外1名)更多信息请下载全文后查看。

Hinge

Hinge

专利名称:Hinge发明人:Sheng-Nan Lu,Wen-Yi Kuo,Chia-Ko Chung申请号:US11396582申请日:20060404公开号:US20070050941A1公开日:20070308专利内容由知识产权出版社提供专利附图:摘要:A hinge for a portable computer having a monitor with a pivotal end and a main frame with a pivotal end has a sleeve, a washer and a pivotal rod. The sleeve is mounted in the pivotal end of the main frame and has multiple cutouts. The cutouts are formed in the sleeve. The washer has two extensions. The extensions are formed on the washer andselectively engage the cutouts of the sleeve. The pivotal rod is mounted rotatably in the sleeve, is mounted securely in the washer and holds the washer between the pivotal rod and the sleeve. When the monitor pivots to open relative to the main frame of the portable computer, the extensions of the washer engage the cutouts of the sleeve to hold the monitor at a desired visual angle.申请人:Sheng-Nan Lu,Wen-Yi Kuo,Chia-Ko Chung地址:Shulin City TW,Shulin City US,Shulin City TW国籍:TW,US,TW更多信息请下载全文后查看。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

七. Hinge 的檢測 八. Hinge 常見之問題
一、HINGE的應用範圍
HINGE應用於電子類、電器類、電 腦、資訊類、通信類、照相機、儀器類 等產品的連結軸,其扭力值從0.1至20 公斤甚至更高,可供手提電腦、平板電 腦、液晶顯示器、手機、掌上型網路通 信器等商品使用。
二. HINGE的應用原理及沿革(一)
五. Hinge 的相關測試(一)
1、壽命測試 : 一般測試規格由各家NB廠自行定義 (1) 往復開關0°~180°之間均可,壽命2萬次以上。 (2) 往復速度一般以每分鐘4~15次。
2、 耐振測試: 振動頻率5~30HZ,經24小時無不良情形。 3、 落地測試: 3公尺高度自然落下無不良情形。
五. Hinge 的相關測試(二)
二. HINGE的應用原理及沿革(二)
Hinge 結構發展至今,除基本之功能性要求 之外,隨著3C產業的蓬勃發展,也附加了越來越 多的功能,越來越新穎的外型,以提供使用者更 多更新更便利的使用方式。 相對的,對於 Hinge 使用功能的也越來越 廣泛,如 三軸旋轉式 Hinge、固定角度自動閉合、 開輕關重、自動彈開等等,都是以Hinge 的設計 來達到所要求的功能性。 依其特性的不同,主要可以分為 一字型結構、 雙包性結構、鋅合金結構、墊片結構、雙軸結構、 凸輪結構等。
四. Hinge 常用相關名詞
1、扭力 (Torque)
扭力計施力於軸上或旋轉臂所產生之旋轉力謂之;力臂長X磨擦力量 之大小為扭力值,一般以kg-mm或kg-cm kgkg cm表示之。
2、靜磨擦力(Static Torque)
物體在靜止時所承受的磨擦力,靜磨擦力一定大於(或接近)動磨擦力。 『靜磨擦力』一般是樞軸先旋轉左、右各半圈(180°以上)後,再轉動時所 測得之扭力值。
2、Hinge 尺寸檢驗
模具品 T1時 ,可請廠商提供 FAI 量測數據,作為參考用,生產前 則可請廠商提供尺寸全檢治具,作為量測之依據,其量測標準為 最佳 為 Hinge 不需施加外力,可自然落下,允收標準為 輕壓 Hinge 可使其平 貼全檢治具。
七. Hinge 的檢測(二)
3、Hinge 外觀檢驗
4、 儲存溫度測試: 經-20℃及70 ℃,放置96小時,無不良變化且滿足樞軸之基本性能。 5、 扭力長期變化性能:(放置一年每週測試) 扭力值衰減7%以內。 6 潤滑油脂: 使用特殊油脂適合HINGE之專用油脂。耐ABS腐蝕,經一年放置無不 良情形。放置於100 ℃溫度槽內;經24小時未變化。 7、特色: R、L向可依不同顏色螺帽區別,或用字模、噴印方式,亦可用標籤 區別。 8、 鹽水噴霧試驗: 經由 24H 鹽水噴霧測試,試驗其抗腐蝕性
2、漏油 :
漏油主要是為了避免油脂滴落主機或塑膠蓋,導致線路腐蝕或塑膠變質, 關於漏油問題,一般在廠商提供之油脂證明已有針對此一問題做保證,其 所使用的油脂不會對電子線路及塑膠產生任何不良影響,但為避免後續問題, 還是將此規範訂定為不可滴落於 Hinge 外之其他零件,依此作為檢測標準。
鋅合金結構
鋅合金結構之特性
鋅合金結構,同雙包結構,也是利用沖製件與轉軸干涉之原理, 再壓入鋅合金底座之中,藉以提昇扭力之穩定性,延長使用之壽命。 依其結構特性可延伸出開輕關重(上蓋開啟時扭力較輕,關閉時扭 力較重),固定角度(stopper)定位,等結構。
鋅合金結構之優缺點 優點:
1.結構可置於鋅合金內,與鋅合金形成一體。 2.鋅合金成型容易,可製作不規則同功能之HINGE。 3.使用零件少,組裝工程簡單方便。 4.搖擺壽命試驗效果佳。
欣日興精密電子(蘇州)有限公司
HINGE基礎知識
講 解:R&D 蔣 璐 2010/04/13

一、Hinge 的應用範圍 二. Hinge 的應用原理及 沿革 三. Hinge 扭力計算方式 四. Hinge 常用相關名詞 五. Hinge 的相關測試 六 .各種結構之特性&優缺 點

1)、傳統型結構 一般傳統型結構之特性 一般傳統型結構之優缺點 凸輪型結構之特性 凸輪型結構之優缺點 2)、雙包結構 雙胞結構之特性 雙包結構之優缺點 3)、鋅合金結構 鋅合金結構之特性 鋅合金結構之優缺點 4)、一字型結構 一字型結構之特性 一字型結構之優缺點
六 .各種結構之特性&優缺點
1)、傳統型結構 一般傳統結構之特性
X4 X4
墊片型結構,主要是以彈片搭配螺帽之鎖緊方式控制調節 扭力大小,依照其墊片結構特性 可延伸出360度無段式、自動 彈開式、兩段扭力式、固定角度式…。
一般傳統型結構之優缺點 優點:
1.可使用螺帽調整扭力,增加扭力製程良品率達95%以上。 2.同一HINGE可調整多種不同扭力,滿足不同PNL之需求。 3.結構變化大,可製作多種不同功能之HINGE。 4.可利用不同螺帽顏色管制,區分左右向與不同扭力之HINGE。 5.螺帽可用铆合取代,縮短結構長度。
缺點:
1.鋅合金材質較軟,經LIFE TEST 後容易產生晃動。 2.鋅合金容易干涉扭力,易造成假性扭力產生。 3.模具開發時間較長,依其複雜度約3 ~ 4 星期,修改不易。 4.此結構屬干涉配合,固定管簧架搭配不同轉軸尺寸生產。 5.管黃架尺寸要求高,穩定性很重要。 6.正反轉扭力值差距須測試至0.5Kg-cm以內。
缺點:
1.所使用之功能性較多變,容易造成開發瓶頸。 2.模型製作較困難,樣品尺寸需仔細確認。 3.凸凹輪的尺寸搭配較不易,批量生產量率有待提高。
雙包結構
雙胞結構之特性
雙包結構,主要是利用沖製件與轉軸干涉之原理,以產生扭力,利用控制干 涉量大小,達到控制扭力大小的目的。 依照其雙包結構特性可延伸出 開輕關重(上蓋開啟時扭力較輕,關閉時扭力較 重),固定角度(stopper)定位,自動彈開(pop-up)等較特殊之結構。
Hinge 主要是利用干涉(一字型、雙包、鋅 合金結構)及彈片反作用力(wash 結構)作用的原 理,來產生扭力,以達到所需求的功能性。 最初Hinge所使用範圍較為狹隘,以定義使 用在 LCD 與 NB 為最大宗,且最初設計大部份均 為 一字型結構及 wash 式(傳統型)結構,其所使 用的功能性及結構設計、使用壽命、等等上都有 其先天性結構上的限制,故後續才有其雙包及鋅 合金結構等等的出現。
三. Hinge 扭力計算方式(一)
依LCD上蓋重量設定扭力值,計算方式如下: LCD上蓋重量 LCD上蓋重量
三. Hinge 扭力計算方式(二)
以上蓋重量為 1Kg 軸心至上蓋頂端為250 mm 250 mm為例 單邊扭力之最小理論值為 : (1 X( 250/2 )XCOS 0°) / 2 = 62.5 Kg/mm = 6.25 Kg/cm (COS 0° 為理論上於 0°時均可支撐上蓋之重量) 理論扭力(動): 6.25 *1.1(修正值)*1.15(衰減率)=扭力最小值(靜) 7.90 Kg/cm 扭力最小值(靜): 7.90+0.5=扭力中心值(靜) 8.4 Kg/cm之間, 故建議 建議之扭力規格訂為 8.4 ±0.5 Kg/cm。 建議
八. Hinge 常見之問題
1、Freedown :
Freedown 為 Hinge 最重大issue,此為 Hinge 最基本之要求,一般而言無 論於 Life Test 前後均不可有此一現象發生,一般會發生 Freedown 之情況,可 能為 :
– – – – –
設計初期扭力規格訂定過低 Hinge 製作時扭力值過低 over Spec. 動靜摩差差異過大 測試過後扭力衰減過大,超過訂定之規格 產生斷裂之情形,使得支撐扭力變低
1、 扭力檢驗 :
一般就 Hinge 而言,除特殊之功能性外,最重要即是其扭力值, 一般就NB 扭力而言,所定義之扭力公差為 高扭力值 11Kg 以上則需將 此公差放寬),生產時須全檢,以確保扭力品質之穩定性。 其檢測方式為,依不同機種使用其不同之測試治具,置於扭測機 上作扭力值測試,先預搖3次後(0° ~ 使用角度),做扭力值判定,此時採 取最大之靜摩擦值(扭測機上之PEAK 值),作為檢測之判定值。
一字型結構
一字型結構之特性
一字型結構,主要是利用公軸與母軸間干涉之原理,產生扭力值,此結 構空間最為節省,因皆為車件無須開模,故開發時間也相對最短。
一字型結構之優缺點
優點:
1.HINGE成一字型之形狀,最省空間。 2.所有零件皆為車製品,無須再開發模具。 3.使用零件少,組裝工程簡單方便。 4.公軸結構部位可依需求修改,以搭配扭力為主要需求。
缺點:
1.磨擦面積小,結構尺寸直徑需加大。 2.使用零件多,組裝工程費時。 3.使用螺帽鎖附扭力,設計時需注意防止螺帽鬆脫。 4.因此結構屬外露式架構,需注意漏油問題點。 5.使用零件多,需注意組裝順序與數量。 6.使用零件多,設計時需注意產生磨擦力之介面。 7.動靜磨擦力差距大,約0.5~1.0 ㎏-㎝
Life Test 前 : 表面需乾淨,不可有明顯刮傷、 Life Test 後 : 不可有油脂滴落之情形發生,更不可有產生裂痕或斷 裂,亦或產生粉狀之鐵屑之情況。
PS:送樣前必須確認hinge外觀是否有明顯刮傷、壓傷、變
形、缺少零件、是否干淨。 零件是否有很明顯的不良(如漏鉚鉚釘,折彎裂痕,角 度不良,平面度不良等),扭力是否在spec以內,動靜磨擦 差異是否過大, 以上確認ok後方可送樣給客戶確認。
五. Hinge 的相關測試(三)
9、 各零件之硬度檢測: (1)SUS類檢測 : 一般支架以 SUS 居多,以 微小(維克式)硬度計(HV) 測 試,常用支架材質為SUS 304 1/2H 硬度為 HV 260 °。 (2)SK7(5) 類檢測 : 一般以輔助承架、墊片、雙包承架等居多,以洛式 硬度試驗機(HRC)測試,硬度範圍約在 HRC 45~52°之間。 (3)SUM22(24) 類檢測 : 快削剛,多用於車製件居多,以洛式硬度試驗 機(15N)測試,依不同需求,硬度範圍約在 15N 60~78°之間。 10、 微電腦拉力試驗: 於進料時測試材料之抗拉強度與降伏點,與材質證明是否符合。 11、 三次元量測儀 : 模具品首批量完成時,會依客戶提供原圖,量測FAI,檢測各尺寸。 12、 膜厚試驗: 檢測電鍍層之模厚,一般約為3-5µ。
