新吉克煤矿一通三防图纸规范要求一、通风系统图和通风网络图（每月填绘一次，新开掘进头、巷道贯通、新采面回采、通风系统调整时及时测风并填绘）矿井应绘制通风系统立体示意图和通风网络图，多煤层开采的必须绘制分层通风系统图。
（一）通风系统图和通风网络图按月补充修改，按季度绘制；（二）通风系统图上标明主要风流方向、风量、主要扇风机主要技术参数和通风、防火、防尘设施的分布地点，以及火区位置和范围；（三）通风系统图按照绘制方法不同，分为平面图、平面示意图和立体示意图三种。
二、通风系统平面图（一）在采掘工程平面图上加绘风流方向等以及通风系统图所必备的内容所组成，对于多水平开拓、煤层群开采以及井巷布置复杂的矿井，通风系统图应分层绘制，但必须有汇总的通风系统平面图。
（二）每月填绘一次，以月末实际情况填报，对月内回采进向，用红笔明显划出范围。
（三）进风均用绿色箭头明显标出，回风用灰色箭头明显标出。
（四）风流方向箭头间距视情况而定。
直线段巷道间距不大于100mm，分风点、汇合点、转变处均要用箭头表示，其间距不大于50mm。
（五）风井处应标明其主、备扇型号、转速、扇叶角度、电流、电压、排风量、水柱计读数、等积孔。
（六）采区、主要、总回风巷测风站处要注明巷道名称、测风站断面、风量、风速、瓦斯、二氧化碳、温度。
（七）掘进工作面均要标注工作面名称，局扇位置、风筒延接路线要基本准确。
在局扇处注明供风地点、局扇型号、功率、风筒直径、供风长度、局扇供风量、风筒出口风量、工作面瓦斯、二氧化碳浓度、温度。
（八）回采工作面（包括结束面、备用面）必须标注工作面名称。
测风站位置基本准确，在测风站处注明工作面名称、测风断面、需风量、实际供风量、风速、瓦斯浓度、温度。
（九）机电硐室注明硐室名称、需风量、实际供风量、瓦斯浓度、温度。
其它用风地点应注明供风地点名称、需风量、实际供风量、风速、瓦斯浓度、温度。
（十）分层开采时，在分层图上，风流方向不能全部标出时应在层间石门处注明“由**层来”，或“进入**层”。
一通三防图纸绘制标准
煤矿“一通三防”图纸绘制标准一、编制依据1、煤炭矿井制图标准GB/T 50593-20102、煤矿安全规程（2016）3、消防工程基本图形符号及工程图例GB/T 4327-20084、煤矿安全生产标准化基本要求及评分办法（煤安监行管〔2017〕5号）5、山西省煤矿图纸交换管理办法（暂行）二、总体要求1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。
2、标注内容完整、准确，充分反映井下实际情况，按规定图例标注，各测点风量直接标注在测风站位置。
3、图名一律标在图框内，位置在图的上框线正中下方。
4、在每张图的右下角绘制图签，并有相关领导签字。
图签上方绘制该图图例，要求完整、准确。
5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。
6、图纸绘制及内容标注，线条宽度0.3mm（通风系统平面图中经常变动的通风设施、风流方向的标注可用铅笔绘制）。
7、上报要求：通风系统图、安全监测监控系统图、瓦斯抽采系统图、防尘洒水系统图、避灾路线图、防灭火系统图每季度上报通风管理部；通风系统图、避灾线路图每季度上报救护消防应急救援中心，图纸以季末实际情况填报，上报时间1月5日、4月5日、7月5日、10月5日之前；矿井通风立体示意图每年上报一次，其他图纸根据需要绘制上报。
三、绘制要求及标注内容1、矿井通风系统图（1）在矿井1:2000的采掘工程平面图上绘制，每月修改，在图的右上方绘制指北针。
（2）标注内容完整、准确，充分反应井下实际情况，各地点风量直接标注在测风站位置处。
（3）图上标注内容：主要通风机参数、各类通风设施（密闭墙、风门、反向风门、调节风窗、风桥、测风站、防火门、防爆门、避难硐室等）、风流方向、局部通风机、风筒、瓦斯涌出量，图例样式见表2-1 矿井通风系统图例说明。
（4）图纸右下角制作图签，样式见表2-2 通风系统图签说明。
（5）井下有火区的必须绘制火区位置关系图，并按形成先后顺序进行编号，标注发火日期及其他应说明内容。
通风队一通三防系统图绘制规范及图例
5.局部通风机应标注的内容：局部通风机安装地点、型号、风筒 直径、全负压供风量、风筒供风距离、风筒出口风量。
煤矿通风系统图纸填图说明
序 名称
号
图例格式
1:5000
1:2000
填图格式
颜色 风流方向和设施的绘 制线条宽度 0.30 毫米
1
进风风流 图例宽 20mm
图例宽 20mm
高 5mm
高 5mm
通风队一通三防系统图绘制规范及图例
第一条 一通三防图纸绘制总体要求 1.整体布局合理、美观，图面整洁，线条均匀光滑。 2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸 填图说明和标注格式进行标注。 3.在每张图的右下角绘制图签，图签以及图框依据采掘工程平面 图为标准。 4.在每张图的右下角绘制一通三防图纸图例。 5.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的 通风系统图可绘制在同一张图纸上。 6.矿井通风系统图要绘制指北针，位置同采掘工程平面图。 7.通风系统图风流方向均用箭头线标注，风流分支处必须标明风 流方向。 8.通风系统图中，测风站数量能够反映矿井风流分配情况。 第二条 矿井通风系统三种图的绘制要求及标注内容 （一）矿井通风系统平面图（××煤矿通风系统图） 1.图纸比例：1：2000 或 1：5000 2. 图 纸 大 小 ： 矿 井 通 风 系 统 图 以 及 11 采 区 通 风 系 统 图 为 1270mm×3001mm;21 采区通风系统图为 1070mm×2148mm。 3.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、 风门、调节、测风站、防爆门、采空区、巷道名称及采掘工作面编号 等。 4.主扇应标注的内容：主扇型号、排风量、井下总回风量、主扇 转速、叶片角度（或前导器角度）、主扇负压（即装置静压）等。
“一通三防”系统图绘制补充规定.
“一通三防”系统图绘制补充规定为了规范集团公司各矿“一通三防”五大系统图，统一标准，便于各矿技术人员绘图管理和审查，经集团公司研究，制定“一通三防”系统图绘制补充规定，请各矿严格按照规定要求的内容及图例等进行绘图。
一、安全监控规范图纸绘制规定1、严格按照峰集通防[2007]22号和[2008]20号要求统一图名和图例。
2、安全监控设备布置图和安全监控设备接线图图标要统一，并均应标注瓦斯报警值、断电值、复电值、断电范围等参数。
布置图应标明传感器、声光报警器、断电控制器、分站、电源、中心站、设备的位置、接线、传输电缆、供电电缆等。
3、安全监控装备接线图标明甲烷传感器、馈电传感器和分站的位置，断电范围，被控开关名称、型号和被控开关断电接点和编号，异地控制应阐明所控制分站编号及被控开关及断电接点和编号。
4、安全监控设备布置图要标注主要进、回风巷道风流方向及主要巷道和地区名称。
5、安全监控设备接线图要分层布置（可参照矿井供电图），并要求分站与分站、传感器与传感器上下、左右对齐，标明各测点所处通道号，以列表形式填注。
6、安全监控设备布置图要用1：2000比例图绘制，要突出表现出当前生产地区和设备所在位置。
参数标注应在最近的空白处标注，并要求整洁、美观。
7、安全监控设备接线图中监控中心应标清双回路电源取向及不间断电源的型号和容量、避雷器的型号和主要参数。
8、安全监控的图纸保存时间应不低于2年。
二、瓦斯抽放系统图绘制规定1、瓦斯抽放系统图采用1:2000或1:5000采掘工程平面图为底图。
2、正在抽放钻孔的参数标注内容：钻场号、孔号、孔深、仰角、方位、开孔径/终孔径、终孔层位。
（列表格式）除采掘工作面本煤层预抽钻孔或边掘（采）边抽钻孔参数不单个标注钻孔参数外，其它钻孔必须标注每个钻孔参数。
3、正在抽放的钻场、干管、支管瓦斯抽放参数标注内容：地点、瓦斯含量、抽放量（纯量）、负压以及采空区抽放时一氧化碳含量。
钻场抽放参数测点设置要求：①钻场布置在尾排瓦斯巷道内的，支管要设置测点；②布置在尾排瓦斯巷道外其他地点的钻场均要布置测点；③本煤层预抽煤层瓦斯，采取平行布孔方式的，支管要设置测点；④参数测定孔、瓦斯异常钻孔等特殊钻孔、钻场必须设置参数测点。
一通三防系统图绘制规范与图例
一通三防系统图绘制规及图例（试行）第一条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。
2.标注容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。
3.图名一律标在图廓，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部图廓线间距30毫米。
4.在每图的左上角绘制一通三防图纸说明。
图纸说明中，除图纸名称项目外，其它容和格式与采掘工程平面图图纸说明一致。
5.在每图的右下角绘制图签。
6.在每图的左下角绘制一通三防图纸图例。
7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一图纸上。
8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。
9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。
10.通风系统图中，测风站数量能够反映矿井风流分配情况。
第二条矿井通风系统二种图的绘制要求及标注容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。
2.图上标注容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。
3.主扇应标注的容：主扇型号、电机型号、井下总回风量、主扇负压（即装置静压）等。
4.局部通风机应标注的容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。
5.测风（站）点标注的容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。
（二）矿井通风网络图（××煤矿通风网络图）1.采用单线条（粗细1.25磅，0.44毫米）绘制。
2.凡构成独立通风系统的所有用风点均要在图上显示。
3.网路的简化：简单的串联或并联分支可用一条等效分支代替，对压降很小的井底车场、采区车场及某些巷道可并为一个节点。
矿井通风系统图纸绘制及图例
矿井通风图纸绘制为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求：1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。
2、标注内容完整、准确，充分反映井下的实际情况。
为保证图的正确、美观和统一，要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内，位置在图的上框线下方。
图框距左边界25 mm，距其它三个边界各10 mm，图框线宽度2 mm。
4、在每张图的右下角绘制图签，并有相关领导签字。
图签上方绘制该图图例，要求完整、准确。
5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。
6、图纸绘制及内容标注，线条宽度0.3mm（通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制）。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图（1）在1：2000、1：3000或1：5000采掘工程平面图上绘制。
（2）图上标注内容：风机、各类通风设施（含密闭、风门、风桥等）、风流方向、局扇、测风站、测风点、防爆门。
（3）主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等，标注格式自定。
（4）测风（站）点标注的内容：断面积、风速、风量、温度、编号，标注格式自定。
（5）风流方向均用箭头线标注，风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm，宽4mm的箭头标示。
（6）多煤层同时开采的矿井还应绘制分层通风系统图。
（7）有矿长、总工程师签字，并随着采掘变化及时修改。
2、避灾线路图（1）在采掘工程平面图上绘制。
（2）使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
（3）有总工程师签字，图纸随着采掘变化进行修改。
3、防灭火系统图（1）在采掘工程平面图上绘制。
（2）图中标明注浆、注氮系统，消防材料库等他防火设施及火区位置、冻结煤量等，束管监测系统可单独成图。
煤矿“一通三防”图纸及牌板的
更正内容：1、图名一律标在图纸的左上方，位置在图纸边框的上边界线下方30mm,距左边界250mm处。
使用字号为400号，用仿宋体文字书写，间隔均匀，排列整齐。
2、标签栏一律位于图中右下角处，图例位于图中左下角处。
3、增加叠图内容，从图纸右下角起向左折叠宽19厘米，向上折叠高27厘米，叠图规整美观。
关于规范统一公司各矿井“一通三防”图纸及牌板的通知公司所属各矿：针对目前公司所属矿井“一通三防”各类图纸及现场管理牌板内容不全，格式不一的现状。
为规范管理，公司结合有关规范、标准及要求，并向各矿征求意见，制定了“一通三防”各类图纸及现场管理牌板统一的标准、要求。
现将具体内容下发，要求“一通三防”各类图纸在8月底前全部按照标准要求绘制，“一通三防”各类牌板在年底前全部按照标准要求制作、吊挂管理，望各单位严格遵照执行。
附：1、“一通三防”图纸绘制和管理规范2、“一通三防”牌板规范二零一一年八月五日附1：“一通三防”图纸绘制和管理规范为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求：1、图纸整体布局合理、美观，图面整洁，线条均匀。
2、标注内容完整、准确，充分反应井下的实际情况。
为保证图纸的正确、美观和统一，要求按照附表《通风图例及要求》绘制。
3、图名一律标在图纸的左上方，位置在图纸边框的上边界线下方30mm,距左边界250mm处。
使用字号为200号，用仿宋体文字书写，间隔均匀，排列整齐。
4、图纸的右上角绘制指北针，箭头前方为视图的正北方向，标注“N”。
使用长30mm，宽4mm的箭头表示。
5、在每张图的右下角图框边界线内绘制该图图例，所有图中显示图例均需标注完整、清楚，图例标题使用二号仿宋体，间隔均匀，排列整齐，字体居中。
名称、图例使用四号仿宋体，间隔均匀，排列整齐，字体居中。
6、绘制会签栏位于图例左侧，并有矿长、矿总工程师、分管部门领导、审核人、制图人手书签字，并注明绘图日期。

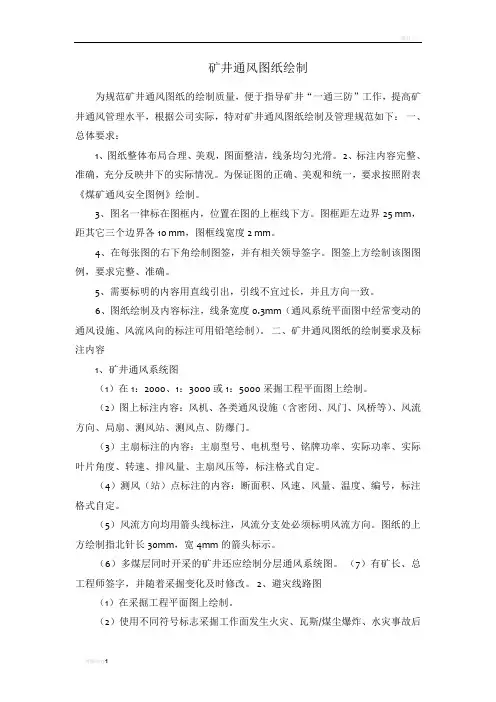

矿井通风系统图纸绘制及图例
矿井通风图纸绘制为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求：1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。
2、标注内容完整、准确，充分反映井下的实际情况。
为保证图的正确、美观和统一，要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内，位置在图的上框线下方。
图框距左边界25 mm，距其它三个边界各10 mm，图框线宽度2 mm。
4、在每张图的右下角绘制图签，并有相关领导签字。
图签上方绘制该图图例，要求完整、准确。
5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。
6、图纸绘制及内容标注，线条宽度0.3mm（通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制）。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图（1）在1：2000、1：3000或1：5000采掘工程平面图上绘制。
（2）图上标注内容：风机、各类通风设施（含密闭、风门、风桥等）、风流方向、局扇、测风站、测风点、防爆门。
（3）主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等，标注格式自定。
（4）测风（站）点标注的内容：断面积、风速、风量、温度、编号，标注格式自定。
（5）风流方向均用箭头线标注，风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm，宽4mm的箭头标示。
（6）多煤层同时开采的矿井还应绘制分层通风系统图。
（7）有矿长、总工程师签字，并随着采掘变化及时修改。
2、避灾线路图（1）在采掘工程平面图上绘制。
（2）使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
（3）有总工程师签字，图纸随着采掘变化进行修改。
3、防灭火系统图（1）在采掘工程平面图上绘制。
（2）图中标明注浆、注氮系统，消防材料库等他防火设施及火区位置、冻结煤量等，束管监测系统可单独成图。
矿井通风系统图纸绘制及图例
矿井通风图纸绘制为规范矿井通风图纸的绘制质量,便于指导矿井“一通三防”工作,提高矿井通风管理水平,根据公司实际,特对矿井通风图纸绘制及管理规范如下：一、总体要求：1、图纸整体布局合理、美观,图面整洁,线条均匀光滑.2、标注内容完整、准确,充分反映井下的实际情况.为保证图的正确、美观和统一,要求按照附表煤矿通风安全图例绘制.3、图名一律标在图框内,位置在图的上框线下方.图框距左边界25mm,距其它三个边界各10mm,图框线宽度2mm.4、在每张图的右下角绘制图签,并有相关领导签字.图签上方绘制该图图例,要求完整、准确.5、需要标明的内容用直线引出,引线不宜过长,并且方向一致.6、图纸绘制及内容标注,线条宽度0.3mm通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制.二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图1在1：2000、1：3000或1：5000采掘工程平面图上绘制.2图上标注内容：风机、各类通风设施含密闭、风门、风桥等、风流方向、局扇、测风站、测风点、防爆门.3主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等,标注格式自定.4测风站点标注的内容：断面积、风速、风量、温度、编号,标注格式自定.5风流方向均用箭头线标注,风流分支处必须标明风流方向.图纸的上方绘制指北针长30mm,宽4mm的箭头标示.6多煤层同时开采的矿井还应绘制分层通风系统图.7有矿长、总工程师签字,并随着采掘变化及时修改.2、避灾线路图1在采掘工程平面图上绘制.2使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线.3有总工程师签字,图纸随着采掘变化进行修改.3、防灭火系统图1在采掘工程平面图上绘制.2图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等,束管监测系统可单独成图.①注浆系统：注明注浆站位置、注浆系统型号、注浆能力、浆池容积、注浆钻孔、管路系统长度、管径,主干系统控制阀门.②注氮系统：注明地面注氮车间/井下注氮硐室位置、注氮设备型号、注氮能力、注氮管路管径、主干系统控制阀门等.③束管监控系统：注明束管监控系统型号、监控室位置、分路箱位置、束管芯数等.3有总工程师签字.4、防尘系统图1在采掘工程平面图上绘制.2图中标明防尘管路、静压水池、各类防尘设施隔爆水棚、防尘水幕、截止阀位置.①消防管路：注明干管/直管、管路系统长度、管径,主干系统控制阀门.②静压水池：注明水池容积.3有总工程师签字.5、矿井通风立体示意图1不小于零号.2所有井巷用双线或一粗一细绘制.3坐标系选择,沿煤层走向的巷道与X轴平行,与走向垂直的巷与Y轴平行,立井与Z轴平行,X轴垂直Z轴,X轴与Y轴成120～135度,为了充分体现层次关系.Z 坐标轴要选择适当比例.对于井田范围较大,形状不规范的矿井,可根据本矿实际将坐标系适当旋转.4绘图时可不严格按比例,但要反映矿井通风系统的空间立体概貌,突出层次.5为了更好地反映主要井巷的相对空间位置,进回风井、斜井、大巷、采区巷道线条0.6mm绘制,采空区用2mm宽的实线圈出.6图上标注内容：主扇、风流方向、局扇、风筒、各类通风设施、测风站、防爆门、巷道名称及采掘工作面编号、与目前开采和通风系统有关的采空区井田范围大、通风系统复杂全部内容标注困难的矿井只标主要内容.6、矿井通风网络图：1可根据复杂程度,在A4或A3图纸上绘制.2凡构成独立通风系统的所有用风点均要在图上显示.3网路的简化：简单的串联或并联分支可用一条等效分支代替,可并为一个节点.4要尽量减少风路的交叉.交汇点用黑点表示并编号,不交汇的交叉巷道不绘黑点.5网路图一般采取垂直放置,其进风段在下方,用风段在中间,回风段在上方,形状为团形.6节点编号沿风流方向依次标明,且各图编号相互对应.7、矿井通风压能图1在A2图纸上绘制.2以进风井口为零点,坐标轴上要标明压能值及其正负号,单位为Pa.3压能图的节点和巷道编号与网络图完全一致.4图上标注内容：主扇、节点编号、巷道名称及采掘工作面编号、火区、控制火区的设施.5图上标注内容：主扇、风流方向、采空区、火区、控制火区的主要密闭和调节风窗、节点编号、巷道名称及采掘工作面编号、节点压能、巷道风阻、风量.8、均压系统图1在采掘工程平面图上绘制.2图上标明均压管路系统、调压风机、截门、调压气室、火区范围或采空区范围等.3在图例处标明发火时间、火区面积、调压风机型号、均压管路规格、气室名称或编号等.三、图纸上报时间图纸必须及时上报通风救护部、安监局,具体如下：1、通风系统示意图每月上报两份.2、安全监控系统图、通风网络图、防尘系统图、避灾线路图、防灭火系统图每季上报一次随季报一并上报.3、矿井通风立体示意图每年上报一次,其他图纸根据需要绘制上报.4、矿井通风系统图由矿通风部门、调度室、及公司通风救护部保存.附件二：矿井通风系统图图例矿井安全监测监控系统图图例矿井防灭火系统图图例矿井防尘系统图图例。
通风图纸绘制标准
（最新）煤矿一通三防系统图绘制规范及图例一通三防图纸绘制总体要求第一条1.整体布局合理、美观，图面整洁，线条均匀光滑。
2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。
3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。
4.在每张图的左上角绘制一通三防图纸说明。
图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。
5.在每张图的右下角绘制图签。
6.在每张图的左下角绘制一通三防图纸图例。
7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。
8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。
9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。
10.通风系统图中，测风站数量能够反映矿井风流分配情况。
矿井通风系统三种图的绘制要求及标注内容第二条（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。
2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。
3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级1．孔等。
4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。
5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。
（二）矿井通风立体示意图（××煤矿通风立体示意图）1.图幅不小于零号图纸。
2.所有井巷用双线(或一粗一细)绘制。
通风图纸绘制标准
（最新）煤矿一通三防系统图绘制规范及图例第一条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。
2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。
3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。
4.在每张图的左上角绘制一通三防图纸说明。
图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。
5.在每张图的右下角绘制图签。
6.在每张图的左下角绘制一通三防图纸图例。
7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。
8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。
9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。
10.通风系统图中，测风站数量能够反映矿井风流分配情况。
第二条矿井通风系统三种图的绘制要求及标注内容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。
2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。
3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。
14.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。
5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。
（二）矿井通风立体示意图（××煤矿通风立体示意图）1.图幅不小于零号图纸。
2.所有井巷用双线(或一粗一细)绘制。
(最新)煤矿一通三防系统图绘制规范及图例要点
(最新)煤矿一通三防系统图绘制规范及图例要点|(最新版)煤矿通风与三防系统图纸规范及图例第一通风与三防系统图纸总体要求1。
总体布局合理美观，图纸表面整洁，线条均匀流畅。
|2.标记内容完整准确，充分反映井下实际情况，并应严格按照图纸测绘说明和标记格式进行标记。
3。
绘图的名称总是标记在绘图轮廓中。
该位置位于绘图上部绘图轮廓下方的空白位置的中心。
图纸名称(高度33毫米，字间距，无边框)和上部内部图纸轮廓之间的距离为30毫米4。
在每个图形的左上角绘制一个单向和三向图形描述。
在图纸说明中，除图纸名称项目外，其他内容和格式与开挖计划的图纸说明一致5。
在每个图表的右下角绘制一个图表标签6。
在每个图形的左下角绘制一遍和三遍预防图形的图例。
7。
多煤层同时开采必须绘制分层通风系统图。
提交给通风管理部门的通风系统图可在同一图纸上绘制。
8。
矿井通风系统图和三维示意图都应在与采矿工程平面图相同的位置画出指北针9。
通风系统图中的气流方向用箭头线标出，气流方向必须在气流分支处标出10。
在通风系统图中，测风站的数量可以反映矿井气流的分布情况。
第二条绘制三类矿井通风系统的要求及标注内容(1)矿井通风系统平面图(x x煤矿x煤层通风系统平面图)1。
绘制1: 2000或1: 5000的采矿工程计划2.图上标明的内容:主扇、风流方向、局部扇、风筒、密关闭、风门、正反风门、防火门、调节、风桥、测风站、防爆门、节点号、采空区、火区、巷道名称、采掘工作面号等。
3。
主风机标注内容:主风机型号、电机型号、排风量、井下总回风量、主风机转速、叶片角度(或导叶角度)、电机额定功率、电机实际功率、主风机负压(即设备静压)、坡度孔等。
4。
局部通风机应标注的内容:安装位置、类型、风管直径、全负压风量、局部通风机实际吸风量、风管送风距离5。
风(站)测点标示内容:位置、截面积、风速、风量、气温、气体浓度和二氧化碳浓度(2)矿井通风三维示意图(x x矿井通风三维示意图)1。
霍州煤电集团一通三防图例规范要求
关于规范一通三防图纸的有关规定为提高一通三防基本技术管理，结合集团公司实际，参照《煤炭矿井制图标准（GB/T50593-21010）》，特对集团公司一通三防图纸管理进行统一规范，请各矿认真学习，并严格执行。
一、各矿井每季度应绘制矿井通风系统图（分煤层同时开采的矿井须绘制分层通风系统图）、瓦斯抽放系统图、监测监控系统图、防尘系统图、防灭火系统图等五类图纸，并每月进行补充修改，遇到系统调整时应及时修改（在2个工作日内完成）。
二、图纸绘制完成后，必须由矿总工、通风科长审核签字。
三、每季度首月15日前，通风科（区）要将一通三防各类图纸上报集团公司、区域公司进行图纸交换，并要做好废旧图纸销毁处理。
四、自下发通知后，由各矿总工牵头，立即组织通风、抽采等相关业务科室开展一通三防图纸等内业管理整顿达标活动，对照图纸绘制要求、图例标准，进一步规范完善各类图纸，要求在两个月内完成。
附件1：一通三防图纸绘制技术要求附件2：一通三防图例标准附件1一通三防图纸绘制技术要求一、通风系统图1、图纸种类：矿井应绘制通风系统平面图（含通风系统风络图）和通风系统立体示意图。
通风系统复杂的矿井应绘制全矿井通风系统平面图，分煤层同时开采的矿井必须绘制分层通风系统图。
2、技术要求：①通风系统平面图一般应按1：2000比例进行绘制，底图应为采掘工程平面图，并要保留井下底板等高线、断层、陷落柱等必要信息。
②矿井通风系统图必须标明风流风向、风量和通风设施地点。
③矿井通风系统图应包含以下主要内容：⑴矿井进、回风井的名称、井筒标高等基本参数。
⑵矿井通风设备（包括局部通风机和主要通风机）的主要技术参数表，应分别按下表1.1和1.2格式填写，并标注在安装地点附近。
表1.1 主扇参数表表1.2 局扇参数表⑶矿井通风网络新鲜风流、污浊风流的风流方向及路线。
⑷各巷道、硐室、采煤工作面、掘进工作面名称及风量，采煤工作面还应标注月推进度和推进方向。
⑸矿井通风设施包括有防爆门、测风站、风桥、风门、调节风窗、密闭墙等。
矿井通风系统图纸绘制及图例
矿井通风图纸绘制为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求：1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。
2、标注内容完整、准确，充分反映井下的实际情况。
为保证图的正确、美观和统一，要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内，位置在图的上框线下方。
图框距左边界25 mm，距其它三个边界各10 mm，图框线宽度2 mm。
4、在每张图的右下角绘制图签，并有相关领导签字。
图签上方绘制该图图例，要求完整、准确。
5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。
6、图纸绘制及内容标注，线条宽度0.3mm（通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制）。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图（1）在1：2000、1：3000或1：5000采掘工程平面图上绘制。
（2）图上标注内容：风机、各类通风设施（含密闭、风门、风桥等）、风流方向、局扇、测风站、测风点、防爆门。
（3）主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等，标注格式自定。
（4）测风（站）点标注的内容：断面积、风速、风量、温度、编号，标注格式自定。
（5）风流方向均用箭头线标注，风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm，宽4mm的箭头标示。
（6）多煤层同时开采的矿井还应绘制分层通风系统图。
（7）有矿长、总工程师签字，并随着采掘变化及时修改。
2、避灾线路图（1）在采掘工程平面图上绘制。
（2）使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
（3）有总工程师签字，图纸随着采掘变化进行修改。
3、防灭火系统图（1）在采掘工程平面图上绘制。
（2）图中标明注浆、注氮系统，消防材料库等他防火设施及火区位置、冻结煤量等，束管监测系统可单独成图。
煤矿一通三防系统图绘制规范及图例要点
最新煤矿一通三防系统图绘制规范及图例第一条一通三防图纸绘制总体要求1.整体布局合理、美观,图面整洁,线条均匀光滑;2.标注内容完整、准确,充分反映井下实际情况,严格按照图纸填图说明和标注格式进行标注;3.图名一律标在图廓内,位置在图的上图廓线下方留白位置居中,图名字高33毫米仿宋,字与字之间一个字间距,不带边框与上部内图廓线间距30毫米;4.在每张图的左上角绘制一通三防图纸说明;图纸说明中,除图纸名称项目外,其它内容和格式与采掘工程平面图图纸说明一致;5.在每张图的右下角绘制图签;6.在每张图的左下角绘制一通三防图纸图例;7.多煤层同时开采必须绘制分层通风系统图,上报通风管理部的通风系统图可绘制在同一张图纸上;8.矿井通风系统图及立体示意图均要绘制指北针,位置同采掘工程平面图;9.通风系统图风流方向均用箭头线标注,风流分支处必须标明风流方向;10.通风系统图中,测风站数量能够反映矿井风流分配情况;第二条矿井通风系统三种图的绘制要求及标注内容一矿井通风系统平面图××煤矿×煤层通风系统图1.在1：2000或1：5000采掘工程平面图上绘制;2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等;3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度或前导器角度、电机额定功率、电机实际功率、主扇负压即装置静压、等级孔等;4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离;5.测风站点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度;二矿井通风立体示意图××煤矿通风立体示意图1.图幅不小于零号图纸;2.所有井巷用双线或一粗一细绘制;3.坐标系选择：沿煤层走向的巷道与X轴平行,与走向垂直的巷道与Y轴平行,立井与Z轴平行,X轴垂直Z轴,X轴与Y轴成45～60度;为了充分体现层次关系,Z坐标轴要选择适当比例;对于井田范围较大、形状不规范的矿井,可根据本矿实际,将坐标系适当旋转;4.绘图时可不严格按比例,但要反映矿井通风系统的空间立体情况,突出层次;5.为了更好地反映主要井巷的相对空间位置,进、回风井、暗斜井、溜煤眼、石门、大巷、采区主要巷道用毫米实线绘制;6.图上标注内容：和通风系统平面图一致;7.图名、图签、图例、标注内容的标注方法和矿井通风系统平面图相同;三矿井通风网络图××煤矿通风网络图1.采用一号图纸单线条粗细磅,毫米绘制;2.凡构成独立通风系统的所有用风点均要在图上显示;3.网路的简化：简单的串联或并联分支可用一条等效分支代替,对压降很小的井底车场、采区车场及某些巷道可并为一个节点;4.要尽量减少风路的交叉;交汇点用节点编号直径6毫米仿宋；不交汇的交叉巷道用直径3毫米的半圆形绕线绘制;5.网络图一般采取上下放置,其进风段下方,用风段在中间,回风段在上方;形状为椭圆形;6.图上标注内容：主扇、局部通风机、风筒、风流方向、节点编号、风门、调节、主要巷道名称及采掘工作面编号;7.图名、图签、图例、标注内容的标注方法和矿井通风系统与Y轴成45～60度;为了充分体现层次关系,Z坐标轴要选择适当比例;对于井田范围较大、形状不规范的矿井,可根据本矿实际,将坐标系适当旋转;4.绘图时可不严格按比例,但要反映矿井通风系统的空间立体情况,突出层次;5.为了更好地反映主要井巷的相对空间位置,进、回风井、暗斜井、溜煤眼、石门、大巷、采区主要巷道用毫米实线绘制;6.图上标注内容：和通风系统平面图一致;7.图名、图签、图例、标注内容的标注方法和矿井通风系统平面图相同;三矿井通风网络图××煤矿通风网络图1.采用一号图纸单线条粗细磅,毫米绘制;2.凡构成独立通风系统的所有用风点均要在图上显示;3.网路的简化：简单的串联或并联分支可用一条等效分支代替,对压降很小的井底车场、采区车场及某些巷道可并为一个节点;4.要尽量减少风路的交叉;交汇点用节点编号直径6毫米仿宋；不交汇的交叉巷道用直径3毫米的半圆形绕线绘制;5.网络图一般采取上下放置,其进风段下方,用风段在中间,回风段在上方;形状为椭圆形;6.图上标注内容：主扇、局部通风机、风筒、风流方向、节点编号、风门、调节、主要巷道名称及采掘工作面编号;7.图名、图签、图例、标注内容的标注方法和矿井通风系统平面图相同;煤矿通风系统图纸填图说明序号名称图例格式颜色填图格式 1:50001:2000风流方向和设施的绘制线条宽度毫米1 进风风流红色箭头长度10毫米,高度1毫米;1：2000 平面图在巷道中间画； 1：5000平面图风流在巷道上方或左侧并间隔1毫米2 回风风流蓝色格式同上;巷道线条颜色与风流颜色一致3 测 风 站红色设施长度10毫米,巷道一侧高度1毫米；巷道内的,单侧高度为1/3巷宽4永久风门深红色门扇迎向风流;设施宽度毫米,高度3毫米5临时风门深红色门扇迎向风流;设施宽度2毫米,高度3毫米6正反风门深红色同上,且正反风门间距毫米7永久密闭绿色密闭墙宽度2毫米,与巷道平齐图例宽12mm 高1mm图例宽12mm 高3mm图例宽12mm 高6mm 设施宽3mm图例宽12mm 高6mm 设施宽2mm图例宽12mm 高6mm 设施宽5mm图例宽12mm 密闭宽2mm图例宽12mm高6mm图例宽12mm 单侧1/3巷宽8 临时密闭深红色设施高度3毫米,宽2毫米9风 桥红蓝色箭头宽度和高度均为10毫米10 局部通风机 错误!深红色 直径3毫米,F 为仿宋 11 风 筒深红色风筒每节长3毫米,高1毫米;12 调节风窗深红色门扇迎向风流;设施宽度2毫米,高度3毫米13 防 爆 门深红色防爆门宽度同上,箭头宽3毫米；设施高度3毫米14 变 电 所 错误! 深红色 直径3毫米,仿宋 15绞 车 房错误! 深红色直径3毫米,仿宋 16 节点编号错误!深红色系统图中直径3毫米,网络图中6毫米,仿宋17 炸 药 库深红色宽度4毫米,高度4毫米18 火 区 错误! 红色 直径3毫米,仿宋 19非常仓库错误!红色直径4毫米 20 抽排风机深红色宽度6毫米,高度6毫米药图例宽12mm 高6mm 设施宽2mm图例宽12mm 高8mm图例直径6mm图例宽12mm 高3mm图例宽12mm 高6mm 设施宽2mm图例宽12mm 高6mm 门宽2mm图例直径6mm图例直径6mm图例直径6mm图例直径6mm图例宽6mm 高6mm图例直径6mm图例宽6mm高6mm21离心式主扇深红色宽度6毫米,高度6毫米22轴流式主扇深红色宽度12毫米,高度6毫米23栅 栏深红色宽度2毫米,高度3毫米24 防 火 门深红色宽度2毫米,高度3毫米第三条 通风系统图图例与图廓的位置关系1.通风系统平面图和立体示意图的图例按四列布置;在图纸左下角,图例左、下方外框线与图纸内图廓线重叠布置,线条宽度毫米;列宽35毫米,行高10毫米,表头行高15毫米;表头字体用黑体,字高7毫米,字符间距45毫米;图例中其它文字为仿宋,字高5毫米;图例内容均水平垂直居中对齐;详见下表：煤矿通风系统图图例1图 例进风风流 防 爆 门 回风风流 变 电 所 测 风 站 绞 车 房 永久风门 节点编号临时风门 炸 药 库 正反风门 火 区 永久密闭非常仓库图例宽6mm 高6mm图例宽12mm 高6mm图例宽2mm 高6mm图例宽2mm 高6mm药临时密闭抽排风机风桥离心式主扇局部通风机轴流式主扇风筒栅栏调节风窗防火门2.通风网络图图例的格式、与图廓的位置关系等和通风系统平面图相同;内容详见下表：煤矿通风系统图图例2图例进风风流风筒回风风流调节风窗永久风门节点编号临时风门离心式主扇正反风门轴流式主扇局部通风机第四条通风系统平面、立体图中,主扇标注格式、局部通风机标注格式和测风站标注格式;标注格式的外框线与图廓线平行或垂直,并用一条绿色线条宽度毫米的引线指示出主扇、局部通风机和测风站位置;1.主扇标注格式;主扇参数以表格形式标注,表格按2列设置,线条宽度毫米,线条和字体颜色均为绿色,字体均为仿宋;表头字高5毫米,风井与主扇间空1个字间距;表中其它字高3毫米;第一列宽度25毫米,第二列宽度30毫米;表头行高10毫米,其它行高6毫米;表格内容均水平垂直居中;所有标注单位均左对齐,数字和单位之间空1个字间距;详见下表：主扇标注格式×风井×主扇主扇型号电机型号JSQ1512-10排风量4037 m3/min总回风量3858 m3/min主扇转速480 r/min前导器角度90 度电机额定功率280 Kw电机实际功率195 Kw主扇负压1500 Pa等级孔m22.局部通风机标注格式;局部通风机参数以表格形式标注,表格按2列设置,线条宽度毫米,线条和字体颜色均为绿色,字体均为仿宋;表头字高3毫米,其它字高2毫米;第一列宽度15毫米,第二列宽度20毫米;表头行高5毫米,其它行高3毫米;表格内容均水平垂直居中;所有标注的单位均左对齐,数字和单位之间空1个字间距;详见下表：局部通风机标注格式安装地点型号2×15风筒直径Φ800 毫米全负压风量880 m3/min吸风量358 m3/min供风距离800 m3.测风站标注格式;测风站参数以表格形式标注,表格按2列设置,线条宽度毫米,线条和字体颜色均为绿色,字体均为仿宋;表头字高3毫米,其它字高2毫米;第一列宽度16毫米,第二列宽度10毫米;表头行高5毫米,其它行高3毫米;表格内容均水平左对齐,垂直居中对齐;详见下表：测风站标注格式测风站地点S= m2V= m/sQ= m3/minT= ℃CH4= ％CO2= ％第五条防灭火注浆系统图1.图名、图纸、图纸说明、图签的要求以及图例的位置要求与矿井通风系统图相同图名改变成××煤矿防灭火注浆系统图,其他要求相同；底图只需保留主要系统巷道以及采掘工作面、硐室等;2.比例：1：5000或1：20003.图例 1内容：图 例主管路及流向 支管路及流向 主管路阀门支管路阀门制浆站管路参数 Φ×毫米×m说明 其他图例按照矿井通风系统图例绘制2填图说明：序号 名称图例 图例格式 颜色 填图格式1 主管路及流向长10毫米、线宽毫米深红色箭头指向浆流方向2支管路及流向同上 绿色同上3主管路阀门阀体高3毫米、长6毫米,阀柄各为4毫米深红色4支管路阀门同上 绿色5制浆站长10毫米、高5毫米,线宽毫米红色仿宋5号字体,位于框内6管路参数Φ×毫米×m管路直径毫米×长度m红色仿宋5号字体,置于管路上方或左方第六条防尘系统图1.图名、图纸、图纸说明、图签的要求以及图例的位置要求与矿井通风系统图相同图名改变成××煤矿防尘系统图；底图只需保留主要系统巷道以及采掘工作面、硐室等;2.比例：1：5000或1：20003.图例1内容：图例管路参数Φ×毫米×m×个静压水池主管路及流向支管路及流向主管路阀门支管路阀门隔爆水棚隔爆岩粉棚自动水幕手动水幕转载点喷雾说明其他图例按照矿井通风系统图例绘制2填图说明：序号名称图例图例格式颜色填图格式1 主管路及流向长10毫米、线宽毫米深红色箭头指向水流方向2 支管路及流向同上绿色同上3 主管路阀门阀体高3毫米、长6毫米,阀柄各为4毫米深红色置于管路上方或左方4 支管路阀门同上绿色同上5 隔爆水棚横线长10毫米,线条黑置于巷道上线宽毫米,间隔2毫米；等腰梯形左边高6毫米,右边高4毫米,宽3毫米色,等腰梯形内为青绿色波浪两侧6 隔爆岩粉棚同上线条黑色,等腰梯形内为黄色波浪同上7 自动水幕线宽毫米；等腰梯形上宽6毫米,下宽4毫米,高3毫米；下部中间线长3毫米,左右线呈45°且底平线条黑色；下部青绿色同上8 手动水幕线宽毫米；上限长6毫米,下线长3毫米,间距3毫米同上同上9 转载点喷雾线宽毫米；圆直径3毫米；扇形呈90°,长4毫米同上同上10 静压水池线宽毫米；左右上线长2毫米,池长6毫米,高4,水面距顶1毫米,池内均匀布置虚线；池下线长毫米,间距毫米,居中线条黑色,池内青绿色11 管路参数Φ×毫米×m×个仿宋5号字体,管路直径毫米×长度m×三通个数红色置于管路上方或左方第七条安全监控系统图1.图名、图纸、图纸说明、图签的要求以及图例的位置要求与矿井通风系统图相同图名改变成××煤矿安全监控系统图；底图只需保留主要系统巷道以及采掘工作面、硐室等;2.比例：1：5000或1：20003.图例：1内容：图例监控分站甲烷传感器风电闭锁传感器一氧化碳传感器二通接线盒温度传感器三通接线盒风速传感器四通接线盒馈电传感器风门开关传感器设备开停传感器风压传感器说明其他图例按照矿井通风系统图例绘制2填图说明：序号名称图例图例格式颜色填图格式1 监控分站8毫米×3毫米,线粗磅黑色内容用“标注”形式引出;标注为矩形,其边框线与图廓线平行或垂直,四列布置、第一、三列8毫米、第二、四列20毫米、行高4毫米,黑色仿宋字体,字高2毫米;2 甲烷传感器圆直径6毫米,线粗磅；字母仿宋5号,下角字仿宋小5号黑色同上3 一氧化碳传感器同上黑色同上4 温度传感器同上黑色同上5 风速传感器同上黑色同上6 馈电传感器同上黑色巷道两侧适当位置7 设备开停传感器同上黑色同上8 风门开关传感器同上黑色同上9 风压传感器同上黑色同上10 风电闭锁传感器同上黑色同上11 二通接线盒大矩形5毫米3毫米,小矩形毫米×毫米,居中,线粗磅黑色同上12 三通接线盒同上黑色同上13 四通接线盒同上黑色同上14 通讯线缆线长10毫米线粗磅绿色位于巷道中间分站标注格式分站编号安装地点安装时间责任人甲烷传感器标注格式安装地点安装时间报警浓度断电浓度复电浓度责任人断电范围其他传感器标注格式安装地点安装时间类型责任人报警浓度开关量不填此栏第八条矿井一通三防六种图必须定期上报到公司通风管理部门,各种图纸上报时间如下：1.每月上报CAD1:5000电子版5日前;2.每季度上传CAD电子版并上报一套图纸到公司通风管理部门次季首月5日前;。
通风图纸绘制标准
（最新）煤矿一通三防系统图绘制规范及图例第一条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。
2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。
3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。
4.在每张图的左上角绘制一通三防图纸说明。
图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。
5.在每张图的右下角绘制图签。
6.在每张图的左下角绘制一通三防图纸图例。
7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。
8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。
9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。
10.通风系统图中，测风站数量能够反映矿井风流分配情况。
第二条矿井通风系统三种图的绘制要求及标注内容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。
2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。
3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。
4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。
5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。
（二）矿井通风立体示意图（××煤矿通风立体示意图）1.图幅不小于零号图纸。
2.所有井巷用双线(或一粗一细)绘制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（最新）煤矿一通三防系统图绘制规范及图例第一条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。
2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。
3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。
4.在每张图的左上角绘制一通三防图纸说明。
图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。
5.在每张图的右下角绘制图签。
6.在每张图的左下角绘制一通三防图纸图例。
7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。
8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。
9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。
10.通风系统图中，测风站数量能够反映矿井风流分配情况。
第二条矿井通风系统三种图的绘制要求及标注内容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。
2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。
3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。
4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。
5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。
（二）矿井通风立体示意图（××煤矿通风立体示意图）1.图幅不小于零号图纸。
2.所有井巷用双线(或一粗一细)绘制。
3.坐标系选择：沿煤层走向的巷道与X轴平行，与走向垂直的巷道与Y轴平行，立井与Z轴平行，X轴垂直Z轴，X轴与Y轴成45～60度。
为了充分体现层次关系，Z坐标轴要选择适当比例。
对于井田范围较大、形状不规范的矿井，可根据本矿实际，将坐标系适当旋转。
4.绘图时可不严格按比例，但要反映矿井通风系统的空间立体情况，突出层次。
5.为了更好地反映主要井巷的相对空间位置，进、回风井、暗斜井、溜煤眼、石门、大巷、采区主要巷道用0.6毫米实线绘制。
6.图上标注内容：和通风系统平面图一致。
7.图名、图签、图例、标注内容的标注方法和矿井通风系统（三）矿井通风网络图（××煤矿通风网络图）1.采用一号图纸单线条（粗细1.25磅，0.44毫米）绘制。
2.凡构成独立通风系统的所有用风点均要在图上显示。
3.网路的简化：简单的串联或并联分支可用一条等效分支代替，对压降很小的井底车场、采区车场及某些巷道可并为一个节点。
4.要尽量减少风路的交叉。
交汇点用节点编号（直径6毫米仿宋）；不交汇的交叉巷道用直径3毫米的半圆形绕线绘制。
5.网络图一般采取上下放置，其进风段下方，用风段在中间，回风段在上方。
形状为椭圆形。
6.图上标注内容：主扇、局部通风机、风筒、风流方向、节点编号、风门、调节、主要巷道名称及采掘工作面编号。
7.图名、图签、图例、标注内容的标注方法和矿井通风系统与Y轴成45～60度。
为了充分体现层次关系，Z坐标轴要选择适当比例。
对于井田范围较大、形状不规范的矿井，可根据本矿实际，将坐标系适当旋转。
4.绘图时可不严格按比例，但要反映矿井通风系统的空间立体情况，突出层次。
5.为了更好地反映主要井巷的相对空间位置，进、回风井、暗斜井、溜煤眼、石门、大巷、采区主要巷道用0.6毫米实线绘制。
6.图上标注内容：和通风系统平面图一致。
7.图名、图签、图例、标注内容的标注方法和矿井通风系统（三）矿井通风网络图（××煤矿通风网络图）1.采用一号图纸单线条（粗细1.25磅，0.44毫米）绘制。
2.凡构成独立通风系统的所有用风点均要在图上显示。
3.网路的简化：简单的串联或并联分支可用一条等效分支代替，对压降很小的井底车场、采区车场及某些巷道可并为一个节点。
4.要尽量减少风路的交叉。
交汇点用节点编号（直径6毫米仿宋）；不交汇的交叉巷道用直径3毫米的半圆形绕线绘制。
5.网络图一般采取上下放置，其进风段下方，用风段在中间，回风段在上方。
形状为椭圆形。
6.图上标注内容：主扇、局部通风机、风筒、风流方向、节点编号、风门、调节、主要巷道名称及采掘工作面编号。
7.图名、图签、图例、标注内容的标注方法和矿井通风系统平面图相同。
煤矿通风系统图纸填图说明3 测 风 站红色设施长度10毫米,巷道一侧高度1毫米；巷道内的，单侧高度为1/3巷宽4永久风门深红色门扇迎向风流。
设施宽度2.5毫米，高度3毫米5临时风门深红色门扇迎向风流。
设施宽度2毫米，高度3毫米6正反风门深红色同上，且正反风门间距0.5毫米7永久密闭绿色密闭墙宽度2毫米，与巷道平齐8 临时密闭深红色设施高度3毫米,宽2毫米9风 桥红蓝色箭头宽度和高度均为10毫米10 局部通风机○F 深红色直径3毫米,F 为仿宋 11 风 筒深红色风筒每节长3毫米，高1毫米。
12 调节风窗深红色门扇迎向风流。
设施宽度2毫米，高度3毫米图例宽12mm 高6mm 设施宽3mm图例宽12mm 高6mm 设施宽2mm图例宽12mm 高6mm 设施宽5mm图例宽12mm 密闭宽2mm图例宽12mm 高6mm 设施宽2mm图例宽12mm 高8mm图例直径6mm图例宽12mm高3mm图例宽12mm 高6mm 设施宽2mm图例宽12mm 高6mm图例宽12mm 单侧1/3巷宽13防 爆 门深红色防爆门宽度同上，箭头宽3毫米；设施高度3毫米14 变 电 所 ○N 深红色直径3毫米,仿宋 15绞 车 房○W 深红色直径3毫米,仿宋 16 节点编号○37 深红色系统图中直径3毫米,网络图中6毫米,仿宋17 炸 药 库深红色宽度4毫米，高度4毫米18 火 区 ○火 红色直径3毫米,仿宋 19非常仓库○非 红色直径4毫米20 抽排风机深红色宽度6毫米，高度6毫米21 离心式主扇深红色宽度6毫米，高度6毫米22 轴流式主扇深红色宽度12毫米，高度6毫米23栅 栏深红色宽度2毫米，高度3毫米24 防 火 门深红色宽度2毫米，高度3毫米第三条 通风系统图图例与图廓的位置关系1.通风系统平面图和立体示意图的图例按四列布置。
在图纸药图例宽12mm 高6mm 门宽2mm图例直径6mm图例直径6mm图例直径6mm图例直径6mm图例宽6mm高6mm 图例直径6mm图例宽6mm 高6mm图例宽6mm 高6mm图例宽12mm 高6mm图例宽2mm 高6mm图例宽2mm 高6mm左下角，图例左、下方外框线与图纸内图廓线重叠布置，线条宽度0.5毫米。
列宽35毫米，行高10毫米，表头行高15毫米。
表头字体用黑体，字高7毫米，字符间距45毫米。
图例中其它文字为仿宋，字高5毫米。
图例内容均水平垂直居中对齐。
详见下表：煤矿通风系统图图例1图例进风风流防爆门回风风流变电所○N测风站绞车房○W永久风门节点编号○37临时风门炸药库药正反风门火区○火永久密闭非常仓库○非临时密闭抽排风机风桥离心式主扇局部通风机○F轴流式主扇风筒栅栏调节风窗防火门2.通风网络图图例的格式、与图廓的位置关系等和通风系统平面图相同。
内容详见下表：煤矿通风系统图图例2图例进风风流风筒回风风流调节风窗永久风门节点编号○37临时风门离心式主扇正反风门轴流式主扇局部通风机○F第四条通风系统平面、立体图中，主扇标注格式、局部通风机标注格式和测风站标注格式。
标注格式的外框线与图廓线平行或垂直，并用一条绿色（线条宽度0.2毫米）的引线指示出主扇、局部通风机和测风站位置。
1.主扇标注格式。
主扇参数以表格形式标注，表格按2列设置，线条宽度0.25毫米，线条和字体颜色均为绿色，字体均为仿宋。
表头字高5毫米，风井与主扇间空1个字间距。
表中其它字高3毫米。
第一列宽度25毫米，第二列宽度30毫米。
表头行高10毫米，其它行高6毫米。
表格内容均水平垂直居中。
所有标注单位均左对齐，数字和单位之间空1个字间距。
详见下表：主扇标注格式×风井×#主扇主扇型号G4-73-11NO.25D电机型号JSQ1512-10排风量4037 m3/min总回风量3858 m3/min主扇转速480 r/min前导器角度90 度电机额定功率280 Kw电机实际功率195 Kw主扇负压1500 Pa等级孔 2.09 m22.局部通风机标注格式。
局部通风机参数以表格形式标注，表格按2列设置，线条宽度0.25毫米，线条和字体颜色均为绿色，字体均为仿宋。
表头字高3毫米，其它字高2毫米。
第一列宽度15毫米，第二列宽度20毫米。
表头行高5毫米，其它行高3毫米。
表格内容均水平垂直居中。
所有标注的单位均左对齐，数字和单位之间空1个字间距。
详见下表：局部通风机标注格式安装地点型号FBDNO6.0/2×15风筒直径Φ800 毫米全负压风量880 m3/min吸风量358 m3/min供风距离800 m3.测风站标注格式。
测风站参数以表格形式标注，表格按2列设置，线条宽度0.25毫米，线条和字体颜色均为绿色，字体均为仿宋。
表头字高3毫米，其它字高2毫米。
第一列宽度16毫米，第二列宽度10毫米。
表头行高5毫米，其它行高3毫米。
表格内容均水平左对齐，垂直居中对齐。
详见下表：测风站标注格式测风站地点S= m2V= m/sQ= m3/minT= ℃CH4= ％CO2= ％第五条防灭火注浆系统图1.图名、图纸、图纸说明、图签的要求以及图例的位置要求与矿井通风系统图相同（图名改变成××煤矿防灭火注浆系统图，其他要求相同；底图只需保留主要系统巷道以及采掘工作面、硐室等）。
2.比例：1：5000或1：20003.图例（1）内容：图例主管路及流向支管路及流向主管路阀门支管路阀门制浆站管路参数Φ×毫米×m说明 其他图例按照矿井通风系统图例绘制（2）填图说明：序号 名称图例 图例格式颜色 填图格式1 主管路及流向长10毫米、线宽0.5毫米深红色箭头指向浆流方向2支管路及流向同上 绿色同上3主管路阀门阀体高3毫米、长6毫米，阀柄各为4毫米深红色4支管路阀门同上 绿色5制浆站长10毫米、高5毫米，线宽0.5毫米红色仿宋5号字体，位于框内 6管路参数Φ×毫米×m管路直径毫米×长度m红色仿宋5号字体，置于管路上方或左方 第六条 防尘系统图1.图名、图纸、图纸说明、图签的要求以及图例的位置要求与矿井通风系统图相同（图名改变成××煤矿防尘系统图；底图只需保留主要系统巷道以及采掘工作面、硐室等）。
