弱电桥架设计与施工中应注意的问题说明

弱电桥架设计与施工中应注意的问题说明

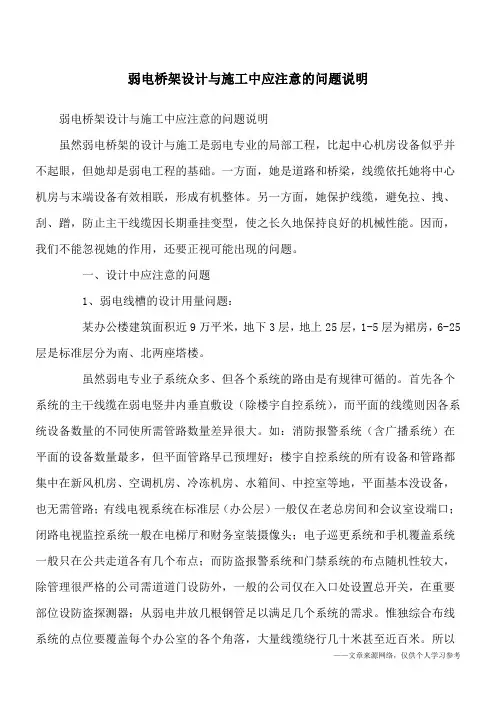

弱电桥架设计与施工中应注意的问题说明弱电桥架设计与施工中应注意的问题说明虽然弱电桥架的设计与施工是弱电专业的局部工程,比起中心机房设备似乎并不起眼,但她却是弱电工程的基础。

一方面,她是道路和桥梁,线缆依托她将中心6-25闭路电视监控系统一般在电梯厅和财务室装摄像头;电子巡更系统和手机覆盖系统一般只在公共走道各有几个布点;而防盗报警系统和门禁系统的布点随机性较大,除管理很严格的公司需道道门设防外,一般的公司仅在入口处设置总开关,在重要部位设防盗探测器;从弱电井放几根钢管足以满足几个系统的需求。

惟独综合布线系统的点位要覆盖每个办公室的各个角落,大量线缆绕行几十米甚至近百米。

所以布线系统线槽是必不可少的。

2、弱电线槽的安装位置:图纸上线槽的设计安装位置也有不妥。

吊顶内的空间十分有限,各种管道左右纵横,各类设备上下交错,特别是紧*核心筒外侧的一圈(即图纸上画有线槽的位置),在各个工程都是拥挤不堪的地带。

一般这里都先让位于风管、消防管、喷淋,纵轴1/2、A、B40层,限于确定预埋盒、设备箱、垂直线槽的位置和规格,考虑平面布局可以放下即可。

由于前期不可能估计到业主的多方面需求,而弱电工程又较滞后,后期业主(特别是写字楼)对弱电的要求和功能改动很大,前期设计无法估计后期的需求和变化,只能做常规设计,这是无可指责的。

后期施工时,处理连接无非是两种做法:或是用小线槽连接、或是在垂直线槽的侧壁打孔,通过软管再连接。

这本是很简单的事情,不应成为问题。

但是因为施工的安排,一般土建总包负责安装线槽,而甲方另安排弱电总包穿线、安装设备等。

按理在穿线前,特别是穿系统主干线缆前,应将连接路由完成,但是,在实际工程中,因施工环节的衔接不畅,而出现问题种种。

土建总包强调按设计图纸施工,不及时做侧接的准备;而弱电施工单位,则以线槽不在弱电承包范围为由,为赶进度,不考虑后果,急急忙忙穿完线再说。

结果线缆空间,密密麻麻的线缆从上到下垂直敷设,会有自然重力下垂,平时查线,也难免翻动,不可避免地拉、拽,长久地“垂挂”,不加保护措施,就会损伤电线的机械性能,使线缆铜芯的截面拉长、拉细,影响数据和信息的传输。

强电电缆桥架和弱电电缆桥架的区别

强电电缆桥架和弱电电缆桥架的区别

强电电缆桥架和弱电电缆桥架的区别强电电缆桥架和弱电电缆桥架有什么区别:1,众所周知,电缆桥架是是用来走电缆的,电气里的电缆暗敷时(埋地或走楼板、墙里等)一般用镀锌钢管或塑料管做保护管,但明敷的时候,一般走桥架,比方,在厂房梁下三百左右吊装桥架,喷塑电缆桥架,在桥架上敷设电缆,这里的电缆不需要套保护管(镀锌钢管或塑料管)。

2,通常有梯形桥架、槽型桥架等材质有钢板热镀锌、电镀锌、喷塑、玻璃钢等。

目前尚无专门的规范指导,各个生产厂家的规格形式缺乏通用性,因此,设计选型过程应根据电气各个系统的电缆类型、数量,合理选定适用的桥架。

3,电缆桥架本身没有强弱电之分,是一模一样的,你用这个桥架布强电就叫强电桥架,如果用这个桥架走弱电,就叫弱电桥架.只是使用上的分别,他们的材质,规格,颜色,安装方式都是一样的,在外观上是没有什么区别的。

4,但在安装过程中是有一定要求的,强电和弱电桥架不是多数为共用,一般设计都是分开。

因为强度供电时强电电流会在电缆导线周围形成较强磁场影响弱电信号所以要分开或者在一样桥架内设置钢板隔板隔开。

5,在通常情况下,一面墙敷设竖向管线(槽)或安装设备时,配电间进深的净距Dl=1200~1500mm;弱电间进深的净距D2=1100~1400mm较为合理。

配电间及弱电间的长度1.l及1.2可根据电气间内设置电气设备及管线(槽)的多少来确定。

6,《民用建筑电气设计规范》提出“竖井大小除满足布线间隔及端子箱、配电箱布置所必须尺寸外,还宜在箱体前留有不小于0.8m操作、维护距离”的要求。

设置在弱电间中的弱电设备,操作及维护距离虽然在《民用建筑电气设计规范》条文中未做规定,电缆桥架,但也不宜小于0.8m。

电缆穿钢管布线时,应在楼板预留钢管,布线完成后应添塞防火堵料。

7,一般来说,弱电桥架规格要比强电桥架规格小,从材质,外观上看是一样的。

但严格来说,在安装使用桥架的时候,要把强弱电分开的,并不能放在一个桥架里。

强电桥架和弱电桥架的区别

强电桥架和弱电桥架的区别

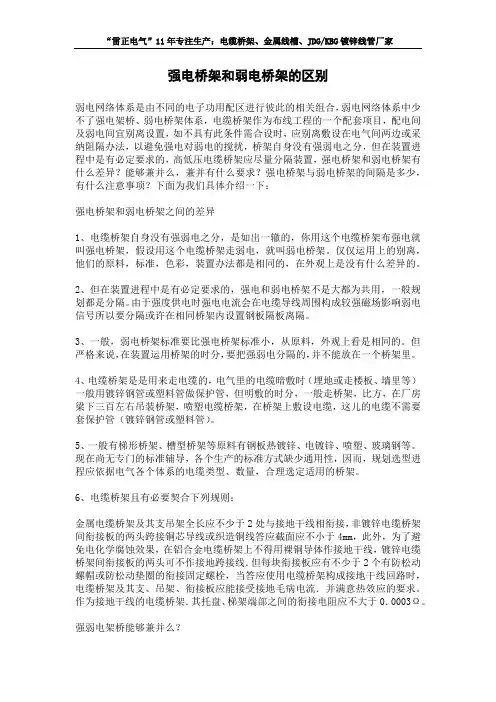

强电桥架和弱电桥架的区别弱电网络体系是由不同的电子功用配区进行彼此的相关组合,弱电网络体系中少不了强电架桥、弱电桥架体系,电缆桥架作为布线工程的一个配套项目,配电间及弱电间宜别离设置,如不具有此条件需合设时,应别离敷设在电气间两边或采纳阻隔办法,以避免强电对弱电的搅扰,桥架自身没有强弱电之分,但在装置进程中是有必定要求的,高低压电缆桥架应尽量分隔装置,强电桥架和弱电桥架有什么差异?能够兼并么,兼并有什么要求?强电桥架与弱电桥架的间隔是多少,有什么注意事项?下面为我们具体介绍一下:强电桥架和弱电桥架之间的差异1、电缆桥架自身没有强弱电之分,是如出一辙的,你用这个电缆桥架布强电就叫强电桥架,假设用这个电缆桥架走弱电,就叫弱电桥架。

仅仅运用上的别离,他们的原料,标准,色彩,装置办法都是相同的,在外观上是没有什么差异的。

2、但在装置进程中是有必定要求的,强电和弱电桥架不是大都为共用,一般规划都是分隔。

由于强度供电时强电电流会在电缆导线周围构成较强磁场影响弱电信号所以要分隔或许在相同桥架内设置钢板隔板离隔。

3、一般,弱电桥架标准要比强电桥架标准小,从原料,外观上看是相同的。

但严格来说,在装置运用桥架的时分,要把强弱电分隔的,并不能放在一个桥架里。

4、电缆桥架是是用来走电缆的,电气里的电缆暗敷时(埋地或走楼板、墙里等)一般用镀锌钢管或塑料管做保护管,但明敷的时分,一般走桥架,比方,在厂房梁下三百左右吊装桥架,喷塑电缆桥架,在桥架上敷设电缆,这儿的电缆不需要套保护管(镀锌钢管或塑料管)。

5、一般有梯形桥架、槽型桥架等原料有钢板热镀锌、电镀锌、喷塑、玻璃钢等。

现在尚无专门的标准辅导,各个生产的标准方式缺少通用性,因而,规划选型进程应依据电气各个体系的电缆类型、数量,合理选定适用的桥架。

6、电缆桥架且有必要契合下列规则:金属电缆桥架及其支吊架全长应不少于2处与接地干线相衔接,非镀锌电缆桥架间衔接板的两头跨接铜芯导线或织造铜线答应截面应不小于4mm,此外,为了避免电化学腐蚀效果,在铝合金电缆桥架上不得用裸铜导体作接地干线,镀锌电缆桥架间衔接板的两头可不作接地跨接线.但每块衔接板应有不少于2个有防松动螺帽或防松动垫圈的衔接固定螺栓,当答应使用电缆桥架构成接地干线回路时,电缆桥架及其支、吊架、衔接板应能接受接地毛病电流.并满意热效应的要求。

强电与弱电桥架的区别

强电与弱电桥架的区别

强电与弱电桥架的区别弱电网络系统是由不同的电子功能配区进行相互的关联组合,弱电网络系统中少不了强电架桥、弱电桥架系统,电缆桥架作为布线工程的一个配套项目,配电间及弱电间宜分别设置,如不具备此条件需合设时,应分别敷设在电气间两侧或采取隔离措施,以防止强电对弱电的干扰,桥架本身没有强弱电之分,但在安装过程中是有一定要求的,高低压电缆桥架应尽量分开安装,强电桥架和弱电桥架有什么区别?可以合并么,合并有什么要求?强电桥架与弱电桥架的间距是多少,有什么注意事项?1.强电桥架和弱电桥架之间的区别1、电缆桥架本身没有强弱电之分,是一模一样的,你用这个桥架布强电就叫强电桥架,如果用这个桥架走弱电,就叫弱电桥架。

只是使用上的分别,他们的材质,规格,颜色,安装方式都是一样的,在外观上是没有什么区别的。

2、但在安装过程中是有一定要求的,强电和弱电桥架不是多数为共用,一般设计都是分开。

因为强度供电时强电电流会在电缆导线周围形成较强磁场影响弱电信号所以要分开或者在相同桥架内设置钢板隔板隔开。

3、通常,弱电桥架规格要比强电桥架规格小,从材质,外观上看是一样的。

但严格来说,在安装使用桥架的时候,要把强弱电分开的,并不能放在一个桥架里。

4、电缆桥架是是用来走电缆的,电气里的电缆暗敷时(埋地或走楼板、墙里等)一般用镀锌钢管或塑料管做保护管,但明敷的时候,一般走桥架,比如,在厂房梁下三百左右吊装桥架,喷塑电缆桥架,在桥架上敷设电缆,这里的电缆不需要套保护管(镀锌钢管或塑料管)。

5、通常有梯形桥架、槽型桥架等材质有钢板热镀锌、电镀锌、喷塑、玻璃钢等。

目前尚无专门的规范指导,各个生产厂家的规格形式缺乏通用性,因此,设计选型过程应根据电气各个系统的电缆类型、数量,合理选定适用的桥架。

6、缆桥架且必须符合下列规定:金属电缆桥架及其支吊架全长应不少于2处与接地干线相连接,非镀锌电缆桥架间连接板的两端跨接铜芯导线或编织铜线允许截面应不小于4mm,此外,为了防止电化学腐蚀作用,在铝合金电缆桥架上不得用裸铜导体作接地干线,镀锌电缆桥架间连接板的两端可不作接地跨接线.但每块连接板应有不少于2个有防松动螺帽或防松动垫圈的连接固定螺栓,当允许利用电缆桥架构成接地干线回路时,电缆桥架及其支、吊架、连接板应能承受接地故障电流.并满足热效应的要求。

弱电工程中常用的桥架有何区别

弱电工程中常用的桥架有何区别

弱电工程中常用的桥架有何区分弱电工程中常用的电缆桥架包括:槽式桥架、托盘式桥架、铝合金桥架和网格式桥架。

01槽式桥架和托盘式桥架的区分槽式电缆桥架与托盘式电缆桥架是都可以敷设电力电缆,断面、结构形式不同而已。

封闭的槽盒、无盖的托盘还有梯架都属于电缆桥架,三种桥架的结构形式不同,一些性能也有差异,比如防护性以槽式最好、梯架最差,但通风冷却性却相反。

槽式电缆桥架的优势在于屏蔽和防腐,重要适用于铺设截面小但是数量却特别多的电线电缆;而托盘式缆桥架优势在于载荷大和散热好,重要就是用于铺设截面大但是数量比较小的电力电缆。

从外形来看,槽式电缆桥架是一种全封闭型电缆桥架。

托盘桥架一般指的是有孔的槽式桥架。

由于开了散热孔,托盘式桥架板材的厚度要更厚些。

1、槽式电缆桥架重要特点是屏蔽干扰,抗腐蚀,防火,对掌控电缆屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果,对掌控电缆屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

适用于敷设计算机电缆、通信电缆、热电偶电缆及高灵敏系统的掌控电缆等。

用于敷设截面小但数量多的电线电缆。

这也是弱电工程中最经济应用的一种桥架。

2、托盘式桥架其表面处理可依据用户需要可分为镀锌、静电喷塑和热镀锌三种,防火和抗腐蚀性能要相对差一些,在重腐蚀环境中必需作特别的防腐处理。

托盘桥架底部有很多腰形孔,以利于散热,重量轻、载荷大,重要用于敷设截面大数量较少的电力电缆。

02镀锌桥架和热镀锌桥架很多人以为镀锌桥架就是热镀锌桥架,其实是错误的,镀锌桥架不等于热镀锌桥架。

热镀锌桥架又可分为“热浸锌”和“热镀锌”两种,镀锌就是“冷镀锌”或“电镀锌”。

镀锌桥架是用“冷镀锌板”制造而成,而热镀锌桥架是用冷镀锌桥架经过表面处理浸锌一层热镀锌制造而成,制造工艺不同。

冷镀锌桥架的冷镀锌锌层较热镀光亮,但较薄,抗锈蚀本领较弱。

热镀锌桥架热镀锌镀层较厚,抗侵蚀本领较强。

比镀锌桥架的寿命要长,无论是硬度还是耐冲击,热镀锌是占肯定优势的。

弱电工程桥架施工方案

弱电工程桥架施工方案

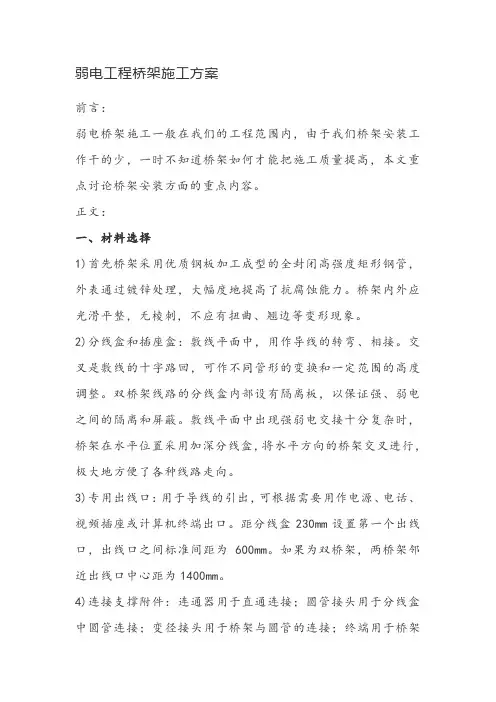

弱电工程桥架施工方案前言:弱电桥架施工一般在我们的工程范围内,由于我们桥架安装工作干的少,一时不知道桥架如何才能把施工质量提高,本文重点讨论桥架安装方面的重点内容。

正文:一、材料选择1)首先桥架采用优质钢板加工成型的全封闭高强度矩形钢管,外表通过镀锌处理,大幅度地提高了抗腐蚀能力。

桥架内外应光滑平整,无棱刺,不应有扭曲、翘边等变形现象。

2)分线盒和插座盒:敷线平面中,用作导线的转弯、相接。

交叉是敷线的十字路回,可作不同管形的变换和一定范围的高度调整。

双桥架线路的分线盒内部设有隔离板,以保证强、弱电之间的隔离和屏蔽。

敷线平面中出现强弱电交接十分复杂时,桥架在水平位置采用加深分线盒,将水平方向的桥架交叉进行,极大地方便了各种线路走向。

3)专用出线口:用于导线的引出,可根据需要用作电源、电话、视频插座或计算机终端出口。

距分线盒230mm设置第一个出线口,出线口之间标准间距为600mm。

如果为双桥架,两桥架邻近出线口中心距为1400mm。

4)连接支撑附件:连通器用于直通连接;圆管接头用于分线盒中圆管连接;变径接头用于桥架与圆管的连接;终端用于桥架终端封头;支架与调整螺栓用于桥架支撑及高度调整,其调整螺栓长度视施工条件而定,高度调整一般为30~50mm;S型加深专用接头用于纵横交叉或过梁处;平式弯通用于桥架的转角处;立式弯通用于桥架的上下连接口;其他桥架专用胶水,用于桥架与桥架,桥架与分线盒连接处,防止灰浆进入。

二、实际敷设的工序和技术要求1)弹线定位:根据设计图纸确定桥架走向,从始端至终端找好水平线或垂直线,用粉线袋在线路的中心外进行弹线,按照设计图要求及施工验收规范规定,分别找出分线盒、分线口及支架的具体位置,用铅笔分别标注。

一般支架间距为1.0- 1.5m。

2)桥架敷设:根据标准位置放置分线盒和支架,然后放置桥架和出线口,同时根据需要加各种配件,朝上的桥架不必立得太长,否则易被砸断。

连接完毕后,调整支架和塑料盖,使出线口到适当高度。

强弱电桥架有什么区别?可以合并吗?间距是多少?

强弱电桥架有什么区别?可以合并吗?间距是多少?

前言:弱电网络系统是由不同的电子功能配区进行相互的关联组合,弱电网络系统中少不了强电架桥、弱电桥架系统,电缆桥架作为布线工程的一个配套项目,配电间及弱电间宜分别设置,如不具备此条件需合设时,应分别敷设在电气间两侧或采取隔离措施,以防止强电对弱电的干扰,桥架本身没有强弱电之分,但在安装过程中是有一定要求的,高低压电缆桥架应尽量分开安装,强电桥架和弱电桥架有什么区别?可以合并么,合并有什么要求?强电桥架与弱电桥架的间距是多少,有什么注意事项?1强电桥架和弱电桥架之间的区别1、电缆桥架本身没有强弱电之分,是一模一样的,你用这个桥架布强电就叫强电桥架,如果用这个桥架走弱电,就叫弱电桥架。

只是使用上的分别,他们的材质,规格,颜色,安装方式都是一样的,在外观上是没有什么区别的。

2、但在安装过程中是有一定要求的,强电和弱电桥架不是多数为共用,一般设计都是分开。

因为强度供电时强电电流会在电缆导线周围形成较强磁场影响弱电信号所以要分开或者在相同桥架内设置钢板隔板隔开。

3、通常,弱电桥架规格要比强电桥架规格小,从材质,外观上看是一样的。

但严格来说,在安装使用桥架的时候,要把强弱电分开的,并不能放在一个桥架里。

24、电缆桥架是是用来走电缆的,电气里的电缆暗敷时(埋地或走楼板、墙里等)一般用镀锌钢管或塑料管做保护管,但明敷的时候,一般走桥架,比如,在厂房梁下三百左右吊装桥架,喷塑电缆桥架,在桥架上敷设电缆,这里的电缆不需要套保护管(镀锌钢管或塑料管)。

5、通常有梯形桥架、槽型桥架等材质有钢板热镀锌、电镀锌、喷塑、玻璃钢等。

目前尚无专门的规范指导,各个生产厂家的规格形式缺乏通用性,因此,设计选型过程应根据电气各个系统的电缆类型、数量,合理选定适用的桥架。

6、缆桥架且必须符合下列规定:金属电缆桥架及其支吊架全长应不少于2处与接地干线相连接,非镀锌电缆桥架间连接板的两端跨接铜芯导线或编织铜线允许截面应不小于4mm,此外,为了防止电化学腐蚀作用,在铝合金电缆桥架上不得用裸铜导体作接地干线,镀锌电缆桥架间连接板的两端可不作接地跨接线.但每块连接板应有不少于2个有防松动螺帽或防松动垫圈的连接固定螺栓,当允许利用电缆桥架构成接地干线回路时,电缆桥架及其支、吊架、连接板应能承受接地故障电流.并满足热效应的要求。

弱电安防--金属桥架

弱电安防--金属桥架

从零开始学布线:金属桥架桥架是布线行业的一个术语,是一个支撑和放电缆的支架。

它是建筑物内布线不可缺少的一个部分。

在布线工程中,由于线缆桥架具有结构简单,造价低,施工方便,配线灵活,安全可靠,安装标准,整齐美观,防尘防火,能延长线缆使用寿命,方便扩充、维护检修等特点,所以广泛应用于建筑物内主干管线的安装施工。

1电缆桥架分类电缆桥架按功能可分为:多孔U形钢走线架、汇线桥架、铝合金走线架、机房走线架、电缆竖井桥架、电缆沟桥架、扁钢走线架。

电缆桥架按外表处理可分为:热浸塑电缆桥架、静电喷涂电缆桥架、防火漆桥架、热浸锌电缆桥架。

电缆桥架按结构形式可分为:钢网式桥架、网格式桥架、大跨距桥架、组合式桥架、梯式桥架、托盘式桥架、槽式桥架、金属线槽。

电缆桥架按材质可分为:铝合金电缆桥架、防火阻燃电缆桥架、不锈钢桥架、玻璃钢电缆桥架。

桥架分为普通桥架、重型桥架、槽式桥架。

普通桥架还可分为普通型桥架、直边普通型桥架。

在普通型桥架中,有以下主要配件供组合:梯架、弯通、三通、四通、多节二通、凸弯通、凹弯通、调高板、端向联结板、调宽板、垂直转角联接件、联结板、小平转角联结板、隔离板等。

在直边普通型桥架中有以下主要配件供组合:梯架、弯通、三通、四通、多节二通、凸弯通、凹弯通、盖板、弯通盖板、三通盖板、四通盖、凸弯通盖板、凹弯通盖板、花孔托盘、花孔弯通、花孔四通托盘、联结板垂直转角联接扳、小平转角联结板、端向联接板护扳、隔离板、调宽板、端头挡板等。

重型桥架、槽式桥架在网络布线中很少使用,故不再叙述。

2综合布线系统中主要使用的桥架(1)卡博菲网格式桥架卡博菲网格式桥架虽然轻便,但并不牺牲最重要的承载性能,网格式桥架如图所示。

图网格式桥架图(2)卡博菲网格式桥架系列1)概述。

卡博菲网格式桥架按照高度可分为四个系列,分别为CF30系列、CF54系列、CF105系列和CF150系列,每段卡博菲直线段的标准长度为3m(实际标准长度为3.05m)。

弱电桥架浅谈

弱电桥架浅谈

弱电桥架系统设计方案1。

概述线缆桥架具有结构紧凑合理、承载能力强、配置灵活、安装方便、规格齐全等优点,它广泛用于计算机网络工程、消防工程、弱电系统工程、广播电视等领域。

电缆桥架使电缆线路的敷设以及高层建筑的网络布线变得整齐、美观、规范,在工程设计中也实现了标准化、系列化和通用化,为美化环境和安全生产提供了新途径。

电缆桥架具有应用广、强度大、结构轻、造价低、施工简单、配线灵活、安全标准、外形美观的特点,对技术改造、扩大电缆、维护检修带来方便。

2.设计依据《普通碳素结构钢冷轧刚带》 GB716-1983《钢制电缆桥架工程设计规范》CECS31 913.桥架的分类及特性电缆桥架是由托盘、梯架(直线段、弯通、附件以及支吊架)等构成,用以支撑电缆,并具有连续的刚性结构系统。

按照结构型式分为:梯型桥架、槽型桥架、托盘式桥架、线槽。

按照材质分类有:钢制桥架、不锈钢桥架、铝合金桥架、有机材料、阻燃防火桥架。

槽式电缆桥架是一种全封闭型电缆桥架。

它最适用于铺设计算机电缆、通信电缆、弱电系统电缆、热电偶电缆及其它高灵敏系统的控制电缆等.它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。

梯式电缆桥架具有重量轻、成本低、造型别致、通风散热性能好等特点。

它适用于一般直径较大电缆的敷设,特别适用于高、低压电力电缆的敷设。

托盘式电缆桥架是石油、化工、电力、电视电讯等方面最广泛应用的理想敷设装置.它具有重量轻、载荷大、造型美观、结构简单、安装方便、散热透气性好等优点,既适用于动力电缆的安装,也适用于控制电缆的铺设。

电缆桥架的选用及安装应因地制宜,应随工艺管道架空敷设;电缆桥架可楼板,梁下安装;可室内外墙壁、柱壁、隧道、电缆沟壁上的侧装;可在露天立柱或支墩上安装。

可水平、垂直敷设,可转角、T字形、十字形分支;可调宽、调高、变径等,具有安装使用灵活的优点。

4.桥架的计算●电缆桥架的载荷G总的计算:G总=n1q1+n2q2+n3q3+ ……式中:q1、q2、q3 …… 为个电缆每单位长的重量(kg/m)n1、n2、n3 …… 为相应电缆的根数G应小于电缆桥架的允许载荷当电缆桥架在室外或带护罩时,还应计入水载和风载等因素。

弱电桥架安全技术交底

弱电桥架安全技术交底

弱电桥架安全技术交底弱电桥架的定义弱电桥架是指在低电压电力设备、通讯设备及控制设备中,使用于电缆、线缆、热电偶等弱电线路的管线支架系统。

弱电桥架的主要作用是将电缆、线缆、热电偶等弱电线路安全固定在设备上,避免其乱晃乱动,同时也便于线路的维护、修理及更换。

弱电桥架的分类按材料分类:弱电桥架主要有金属桥架和非金属桥架两种,金属桥架材料主要有钢、铝、铜等,非金属桥架主要有塑料桥架、橡胶桥架、井盖桥架等。

按安装方式分类:弱电桥架主要有悬挂式、嵌入式、贴墙式、钩固式等几种安装方式,不同的安装方式适用于不同的场合。

弱电桥架的安全技术交底1. 弱电桥架的材料选择•选择材料应符合国家的有关标准,不得使用劣质材料。

•金属桥架应经过表面处理,防止出现腐蚀现象。

•对于特殊环境的使用,如化工厂等易爆环境,应选择防爆金属桥架。

2. 弱电桥架的安装•安装前应经过设计人员审查设计方案,确认方案的可行性。

•安装过程中应对弱电桥架进行检查,确保其图案清晰,制作完美,对弱电线路设施进行必要保护。

•弱电桥架的安装应安装牢固、严密、平衡,整体美观。

安装完成后,应进行检查,确认弱电桥架的使用安全。

3. 弱电桥架的维护•弱电桥架应进行定期的检查和维护,清理其表面、检查其结构和固定系统是否正常使用、是否有损伤等。

•定期检查弱电线路,对于线缆的折线处,应加装防水、防潮措施,以确保线路安全稳定的运行。

弱电桥架的安全管理制度对于使用弱电桥架的企业来说,建立完善的弱电桥架安全管理制度是至关重要的。

以下是建立安全管理制度的几个要点:1. 正确使用弱电桥架•了解弱电桥架相关的技术规范和使用标准,正确使用不同类型和规格的弱电桥架。

•在弱电桥架的安装和调试过程中,必须遵照技术标准和安装规范,确保安装质量和使用效果符合要求。

•在使用过程中,应注意弱电桥架的维护和保养,及时更换老化或损坏的部件,避免事故发生。

2. 弱电桥架的检查•对弱电桥架进行定期检查,确保其运行状态以及相关设施的完整性和安全性。

弱电桥架布设注意事项

弱电桥架布设注意事项

弱电桥架布设注意事项在弱电工程中,桥架的布设是非常重要的一环。

为了确保桥架的布设合理、安全、可靠,以下是一些需要注意的事项:一、规划设计在桥架布设之前,需要进行详细的规划设计。

考虑的因素包括:建筑物的结构、弱电系统的需求、设备的布局、电缆的类型和数量等。

规划设计应综合考虑这些因素,制定出合理的桥架布设方案。

二、施工规范桥架布设应遵循相关的施工规范和标准。

在施工过程中,应注意保证桥架的安装质量和安全性能。

同时,要合理安排施工顺序,确保桥架的布设与工程的进度协调一致。

三、防止干扰弱电桥架容易受到电磁干扰的影响。

为了防止干扰,应选择具有抗干扰性能的桥架产品,并采取相应的防护措施。

例如,在桥架周围包裹金属屏蔽层,以减少外界电磁场对桥架内电缆的影响。

四、信号屏蔽对于需要屏蔽信号的弱电桥架,应采用具有信号屏蔽功能的桥架产品。

同时,在桥架周围应设置相应的信号屏蔽措施,以防止电磁信号的泄露和干扰。

五、弯曲半径在桥架布设过程中,应确保电缆在弯曲时满足规定的弯曲半径要求。

过小的弯曲半径会导致电缆的损坏和信号传输质量的下降。

因此,在布设桥架时,应根据电缆的类型和规格选择合适的弯曲半径。

六、支撑与固定桥架的支撑与固定应牢固可靠,防止在使用过程中发生晃动或倾斜。

在安装过程中,可以采用支架、吊架或其他固定装置对桥架进行固定。

同时,应注意保持桥架的水平度和垂直度。

七、接地保护弱电桥架及其内部的电缆应进行可靠的接地保护。

接地保护可以有效地防止雷电等瞬间过电压对桥架和电缆的损害。

接地方式应符合相关的接地规范和标准。

八、标识清晰在桥架布设过程中,应对电缆和桥架进行清晰的标识。

标识可以帮助维护人员快速识别电缆的用途和位置,也有利于故障排查和维修。

标识可以采用标签、标牌或其他明显的标识方式进行标注。

总之,弱电桥架布设注意事项包括规划设计、施工规范、防止干扰、信号屏蔽、弯曲半径、支撑与固定、接地保护和标识清晰等方面。

在实际工程中,应充分考虑这些因素,确保弱电桥架的布设合理、安全、可靠。

弱电工程中常用的桥架有哪些

弱电工程中常用的桥架有哪些

弱电工程中常用的桥架有哪些弱电工程是电气工程的一个重要分支,在建筑、通信等领域中有着广泛的应用。

在进行弱电系统的安装及布线时,桥架是不可少的一部分,能够提供承载能力、防护作用以及美观效果。

下面将详细介绍弱电工程中常用的桥架种类及其特点。

1. 层间桥架层间桥架(也称悬挂桥架)是把桥架安装在吊杆上,将其悬挂在墙面或天花板的构件上。

层间桥架的材料主要是钢、铝合金或塑料,可以适应不同环境的需求,具有较高的承载能力和稳定性。

此外,层间桥架的结构紧凑,便于安装和维护,也更容易实现美观的效果。

2. 接地桥架接地桥架是在桥架顶部附加了一根接地导线,将桥架与其他设备连接在一起,并能够将静电接地以达到消除静电电荷的作用。

接地桥架通常用于计算机机房、医院、轻工厂等场所,防止电子设备遭受静电干扰并保障其正常运行。

3. 排水桥架排水桥架主要用于防水处理(例如,在浴室、厨房等潮湿环境中)。

它可以排除水分,避免积水和堵塞。

排水桥架的底部是空心的,设有出水口,可以有效排出水分,并且具有较高的承载能力。

4. 防火桥架防火桥架是防火安全的重要措施之一。

它有一层特殊材料(例如石棉)覆盖在桥架上,能够阻止火焰蔓延,并将温度控制在一定范围内。

防火桥架的安装和维护需要更加谨慎,但可以给人们带来更大的安全保障。

5. 组合桥架组合桥架是将不同材料的桥架组合起来,以承受更具挑战性的负载。

如钢铝材料、前端竖直桥架和背部梁式桥架的结合使用,可以有效地提高桥架的承载能力。

组合桥架的材料和结构也是根据具体使用环境的要求进行设计的。

总体来说,桥架是弱电工程中不可缺少的一部分,它能够参与弱电系统的实现,保证系统的安全及高效运行。

除了上述常用的桥架种类外,还有不同形状、尺寸的桥架,可以根据不同需求进行选择。

在进行桥架的选购和搭建之前,应该对不同类型的桥架进行全面了解,并结合实际工程需求进行选择,以实现更好的使用效果。

弱电桥架如何选择

弱电桥架如何选择

弱电桥架如何选择现今的弱电工程市场里,电缆桥架作为弱电工程的一个配套项目,目前尚无专门的规范指导,个别生产厂家的规格程式缺乏通用性。

因此,设计选型过程应根据弱电工程的各个系统需要份类型、数量、规格,再进行规范适用的型号。

一.桥架的分类按组成材料来分:可分为中碳钢、不锈钢、铝合金、玻璃钢的;按样式来分:可分为槽式、梯式、托盘式、网格式的桥架选型的依据桥架选型不仅要能满足项目现场线缆敷设的需求及其相关规范的规定,同时还要考虑具体项目现场的安装条件,选用合适类型、合适表面处理工艺的桥架,下面我们就从桥架表面处理工艺以及桥架自身结构的不同探讨一下桥架选型。

A、按桥架表面处理工艺分:电镀锌桥架:适用于一般的环境中,由于造价低廉,现场安装方便,既适用于动力电缆的安装,也适用于控制电缆的敷设,是石油、化工、轻工、电视、电讯等方面应用最广泛的一种桥架;热镀锌电缆桥架:适用于环境较为恶劣的酸碱及潮湿的环境中,耐腐蚀性好、使用寿命长,相对成本稍高;静电粉末喷涂电缆桥架:可以根据塑粉的颜色加工成各种颜色,色泽美观,并可根据使用的环境不同采用环氧塑粉和聚酯粉,使用范围广泛,造型美观大方;不锈钢桥架:高耐蚀不锈钢桥架能适用于各种化工企业的酸、碱型大气重腐蚀介质,不仅使用寿命长,而且美观、易清洁,是其他任何材料桥架产品无法替代的。

铝合金电缆桥架:采用铝合金型材为主要材料加工而成,具有质轻美观,防腐耐用等优点,特别用于高层建筑、现代化厂房使用;玻璃钢桥架:由玻璃纤维增强塑料和阻燃剂及其它材料组成,通过复合模压料加不锈钢屏蔽网压制而成。

由于其所选材料具有较低的导热系数及阻燃剂的加入使产品不仅具有耐火隔热性、自熄性,而且具有很高的耐腐蚀性,同时还具有结构轻、耐老化、安全可靠等优点,在一般环境地区,特别是在沿海监雾地区、高湿度和有腐蚀性的环境中,更能显示出它的优势。

B、按桥架样式来分:槽式电缆桥架是一种全封闭型电缆桥架,它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。

弱电桥架系统设计方案及对策

弱电桥架系统设计方案及对策

弱电桥架系统设计方案1.概述线缆桥架具有结构紧凑合理、承载能力强、配置灵活、安装方便、规格齐全等优点,它广泛用于计算机网络工程、消防工程、弱电系统工程、广播电视等领域。

电缆桥架使电缆线路的敷设以及高层建筑的网络布线变得整齐、美观、规范,在工程设计中也实现了标准化、系列化和通用化,为美化环境和安全生产提供了新途径。

电缆桥架具有应用广、强度大、结构轻、造价低、施工简单、配线灵活、安全标准、外形美观的特点,对技术改造、扩大电缆、维护检修带来方便。

2.设计依据《普通碳素结构钢冷轧刚带》 GB716-1983《钢制电缆桥架工程设计规范》 CECS31 913.桥架的分类及特性电缆桥架是由托盘、梯架(直线段、弯通、附件以及支吊架)等构成,用以支撑电缆,并具有连续的刚性结构系统。

按照结构型式分为:梯型桥架、槽型桥架、托盘式桥架、线槽。

按照材质分类有:钢制桥架、不锈钢桥架、铝合金桥架、有机材料、阻燃防火桥架。

槽式电缆桥架是一种全封闭型电缆桥架。

它最适用于铺设计算机电缆、通信电缆、弱电系统电缆、热电偶电缆及其它高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。

梯式电缆桥架具有重量轻、成本低、造型别致、通风散热性能好等特点。

它适用于一般直径较大电缆的敷设,特别适用于高、低压电力电缆的敷设。

托盘式电缆桥架是石油、化工、电力、电视电讯等方面最广泛应用的理想敷设装置。

它具有重量轻、载荷大、造型美观、结构简单、安装方便、散热透气性好等优点,既适用于动力电缆的安装,也适用于控制电缆的铺设。

电缆桥架的选用及安装应因地制宜,应随工艺管道架空敷设;电缆桥架可楼板,梁下安装;可室内外墙壁、柱壁、隧道、电缆沟壁上的侧装;可在露天立柱或支墩上安装。

可水平、垂直敷设,可转角、T字形、十字形分支;可调宽、调高、变径等,具有安装使用灵活的优点。

4.桥架的计算●电缆桥架的载荷G总的计算:G总=n1q1+n2q2+n3q3+ ……式中:q1、q2、q3 …… 为个电缆每单位长的重量(kg/m)n1、n2、n3 …… 为相应电缆的根数G应小于电缆桥架的允许载荷当电缆桥架在室外或带护罩时,还应计入水载和风载等因素。

桥架 浅谈

桥架 浅谈

桥架浅谈绘雪聆风小编我是从事桥架生产销售的。

近来发现很多朋友在网上寻求桥架的相关知识。

但是很多长篇大论都不是很灵光,尤其是对新手。

所以小编才试着编辑了这篇《桥架浅谈》。

把理论上有用的东西和小编自身理解、实践经验都摔在这篇文档中。

在此声明一下。

小编本是虎背熊腰的东北汉子。

所以在这里很少提及南方的桥架工艺、材质及注意事项。

希望可以帮助更多的朋友去了解桥架,学习桥架。

(我的公司)什么是桥架?电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。

桥架是指由托盘或梯架的直线段、弯通、组件以及托臂(臂式支架)、吊架等构成具有密接支撑电缆的刚性结构系统之全称。

桥架的加工流程:(1)裁板将底板和附件【如连接片】裁成需要的规格。

(2)铳压将梯边铳出两端的连接孔和接地孔。

附件铳出相应的孔洞(3)焊接将梯边和底板牢固的焊接在一起(4)除锈由于梯边或者底板常有铁锈存在。

必须用磷化液将其表面处理干净。

否则无法进行喷塑。

(5)喷塑根据要求均匀喷上不同颜色的静电粉末。

(6)烤制将喷好的桥架放入高温固化炉中,炉中逐渐升温。

运行10分钟后达到170度。

然后恒温60分钟左右便可出炉。

高温固化后的桥架,表面颜色耐磕耐碰、经久耐用。

桥架应满足的条件(1)表面光滑无毛刺。

(2)适应使用环境的耐久稳固。

(3)满足所需的承载能力。

(4)符合工程防火要求。

桥架的形式分为盘式、槽式、梯式、大跨距、组合式。

梯式电缆桥架是根据国内外有关资料而改进设计的。

它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。

他适用于一般直径较大电缆的敷设,适合于高、低压动力电缆的敷设。

(图下)托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。

它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。

它即适用于动力电缆的安装,也适合于控制电缆的敷设。

弱电工程中桥架方面的知识要点

弱电工程中桥架方面的知识要点

电缆桥架在我国的应用只有十多年,在欧美发达国家也不过是几十年。

在一个机房项目中,比起造价昂贵、高科技的硬件和软件,桥架显的很不起眼,也很少为人关注,但它却也是整个布线工程中不可缺少的部分。

可是电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性。

因此,设计选型过程应根据弱电各个系统线缆的类型、数量,合理选定适用的桥架。

一、电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部(如:有腐蚀液休,易燃粉尘等环境)影响的要求时,应选用(FB)类槽式复合型防腐屏蔽电缆桥架(带盖)。

2、强腐蚀性环境应采用(F)类复合环氧树脂防腐阻燃型电缆桥架。

托臂、支架也要选用同样材料,提高桥架及附件的使用寿命,电缆桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

3、除上述情况外,可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

4、在公共通道或户外跨越道路段,底层梯级的底部宜加垫板或在该段使用托盘。

大跨距跨越公共通道时,可根据用户要求提高桥架的载荷能力或选用行架。

5、大跨距(>3m)要选用复合型桥架(FB)。

6、户外要选用复合环氧树指桥架(F)。

二、电缆桥架规格选择1、复合环氧树脂电缆桥架的宽度和高度就按下表选择,并应符合电缆真充率不超过有关标准规范的规定值,动力电缆可取40-50%,控制电缆可取50-70%,另外需予留10-25%的式程发展余量。

2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。

3、支、吊架规格的选择,应按桥架规格、层数、跨距等条件配置。

并应满足荷载的要求。

三、对于电缆桥架的支、吊架的配置1、户内支、吊短跨距一般采取1.5-3m;户外立柱中跨距一般采取6m。

2、非直线段的支、吊架配置就遵循以下原则:当桥架宽度<300mm时,应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架;当桥架宽度>300mm时,除符合下述条件外,在非直线段中部还应增设一个支、吊架。

强电与弱电桥架的区别

强电与弱电桥架的区别

强电与弱电桥架的区别弱电网络系统是由不同的电子功能配区进行相互的关联组合,弱电网络系统中少不了强电架桥、弱电桥架系统,电缆桥架作为布线工程的一个配套项目,配电间及弱电间宜分别设置,如不具备此条件需合设时,应分别敷设在电气间两侧或采取隔离措施,以防止强电对弱电的干扰,桥架本身没有强弱电之分,但在安装过程中是有一定要求的,高低压电缆桥架应尽量分开安装,强电桥架和弱电桥架有什么区别?可以合并么,合并有什么要求?强电桥架与弱电桥架的间距是多少,有什么注意事项?1.强电桥架和弱电桥架之间的区别1、电缆桥架本身没有强弱电之分,是一模一样的,你用这个桥架布强电就叫强电桥架,如果用这个桥架走弱电,就叫弱电桥架。

只是使用上的分别,他们的材质,规格,颜色,安装方式都是一样的,在外观上是没有什么区别的。

2、但在安装过程中是有一定要求的,强电和弱电桥架不是多数为共用,一般设计都是分开。

因为强度供电时强电电流会在电缆导线周围形成较强磁场影响弱电信号所以要分开或者在相同桥架内设置钢板隔板隔开。

3、通常,弱电桥架规格要比强电桥架规格小,从材质,外观上看是一样的。

但严格来说,在安装使用桥架的时候,要把强弱电分开的,并不能放在一个桥架里。

4、电缆桥架是是用来走电缆的,电气里的电缆暗敷时(埋地或走楼板、墙里等)一般用镀锌钢管或塑料管做保护管,但明敷的时候,一般走桥架,比如,在厂房梁下三百左右吊装桥架,喷塑电缆桥架,在桥架上敷设电缆,这里的电缆不需要套保护管(镀锌钢管或塑料管)。

5、通常有梯形桥架、槽型桥架等材质有钢板热镀锌、电镀锌、喷塑、玻璃钢等。

目前尚无专门的规范指导,各个生产厂家的规格形式缺乏通用性,因此,设计选型过程应根据电气各个系统的电缆类型、数量,合理选定适用的桥架。

6、缆桥架且必须符合下列规定:金属电缆桥架及其支吊架全长应不少于2处与接地干线相连接,非镀锌电缆桥架间连接板的两端跨接铜芯导线或编织铜线允许截面应不小于4mm,此外,为了防止电化学腐蚀作用,在铝合金电缆桥架上不得用裸铜导体作接地干线,镀锌电缆桥架间连接板的两端可不作接地跨接线.但每块连接板应有不少于2个有防松动螺帽或防松动垫圈的连接固定螺栓,当允许利用电缆桥架构成接地干线回路时,电缆桥架及其支、吊架、连接板应能承受接地故障电流.并满足热效应的要求。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

弱电桥架系统设计方案
1.概述
线缆桥架具有结构紧凑合理、承载能力强、配置灵活、安装方便、规格齐全等优点,它广泛用于计算机网络工程、消防工程、弱电系统工程、广播电视等领域。

电缆桥架使电缆线路的敷设以及高层建筑的网络布线变得整齐、美观、规范,在工程设计中也实现了标准化、系列化和通用化,为美化环境和安全生产提供了新途径。

电缆桥架具有应用广、强度大、结构轻、造价低、施工简单、配线灵活、安全标准、外形美观的特点,对技术改造、扩大电缆、维护检修带来方便。

2.设计依据
《普通碳素结构钢冷轧刚带》GB716-1983
《钢制电缆桥架工程设计规范》 CECS31 91
3.桥架的分类及特性
电缆桥架是由托盘、梯架(直线段、弯通、附件以及支吊架)等构成,用以支撑电缆,并具有连续的刚性结构系统。

按照结构型式分为:梯型桥架、槽型桥架、托盘式桥架、线槽。

按照材质分类有:钢制桥架、不锈钢桥架、铝合金桥架、有机材料、阻燃防火桥架。

槽式电缆桥架是一种全封闭型电缆桥架。

它最适用于铺设计算机电缆、通信电缆、弱电系统电缆、热电偶电缆及其它高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。

梯式电缆桥架具有重量轻、成本低、造型别致、通风散热性能好等特点。

它适用于一般直径较大电缆的敷设,特别适用于高、低压电力电缆的敷设。

托盘式电缆桥架是石油、化工、电力、电视电讯等方面最广泛应用的理想敷设装置。

它具有重量轻、载荷大、造型美观、结构简单、安装方便、散热透气性好等优点,既适用于动力电缆的安装,也适用于控制电缆的铺设。

电缆桥架的选用及安装应因地制宜,应随工艺管道架空敷设;
电缆桥架可楼板,梁下安装;
可室内外墙壁、柱壁、隧道、电缆沟壁上的侧装;
可在露天立柱或支墩上安装。

可水平、垂直敷设,可转角、T字形、十字形分支;
可调宽、调高、变径等,具有安装使用灵活的优点。

4.桥架的计算
●电缆桥架的载荷G总的计算:
G总=n1q1+n2q2+n3q3+ ……
式中:q1、q2、q3 …… 为个电缆每单位长的重量(kg/m)
n1、n2、n3 …… 为相应电缆的根数
G应小于电缆桥架的允许载荷
当电缆桥架在室外或带护罩时,还应计入水载和风载等因素。

●电缆桥架宽度b的计算:
控制电缆桥架宽度b的计算(一般电缆桥架的填充率取40%左右)
电缆总截面积:s0=n1π(d1/2)2+n2π(d2/2)2+ ……
需要的托架横载面积:s=s0d/0.4=s/h=s/(0.3h)
式中:h为电缆桥架净高
5.桥架设计与敷设的设计考虑
桥架从弱电竖井引入到控制室,在控制室机房内,应铺设高架抗静电地板,并在高架抗静电地板下安装金属线槽,将水平桥架、垂直桥架和配线机柜连接起来。

垂直线缆通过垂直桥架贯通整个大楼,垂直桥架的作用是提供弱电竖井内垂直干线的通道。

弱电系统垂直桥架,安装在各层的配线间电缆竖井内,各系统电缆通过桥架在各层引出,进入各层水平主桥架。

水平线缆通过各层走廊上方吊顶内的水平桥架进入各个区域。

在各区域内,将根据实际情况,使用金属线槽(吊顶内)、薄壁金属电线管。

根据泛海国际的招标要求,系统设计采用金属槽式电缆桥架结构。

(1)垂直桥架的设计
垂直桥架安装在弱电竖井内,自下而上,贯通整个大楼。

桥架应固定在墙面上,要求桥架为全密封结构,可通过锁扣开启盖子,桥架之间通过配套的连接片和螺栓连接。

桥架底面要求冲穿线环,提供可以固定线缆的支架,以免线缆因重力损伤。

根据布线标准,要求每隔600mm高度冲一排穿线环(每排均布4个穿线环),要求没有毛刺。

垂直桥架与各层的水平桥架连接,并且要求与各楼层配线间高架抗静电地板下的桥架连接。

根据布线系统的穿线工艺要求,桥架的内截面尺寸应大于所穿线缆截面积之和的3倍。

桥架转弯处应采用弧线形弯头或折线型弯头,以免发生线缆损坏。

桥架连接处要求通过接地线彼此连接。

桥架施工时间应在内装修期间,与强电工程同步进行。

桥架施工完毕后,应校验、检查、验收。

(2)水平桥架的设计
水平管线是大楼内弱电系统的主动脉。

根据图纸所示,弱电系统各系统水平电缆,从各层弱电竖井(配线间)引出后,先沿走廊吊顶内的主电缆桥架敷设至各个设有信息点、布防点的区域,再由各区域吊顶内的分路桥架、线管或预埋在墙内的不同规格的穿线管,将电缆引到各系统前端设备或信息插座。

水平桥架采用走吊顶的轻型装配式槽形电缆桥架,这种方式适用于大型建筑物,为水平线系统提供机械保护和支持。

装配式槽形电缆桥架是一种闭合式的金属托架,安装在吊顶内,从弱电井引向各个设有信息点或布防点的区域。

弱电系统的综合布线系统、监控系统等的布线是放射型的,线缆用量较大,所以线槽容量的计算很重要。

按照标准的线槽设计方法,应根据水平线的外径来确定线槽的容量,即线槽的横截面积 = 水平线截面积之和×3,线槽的材料为冷轧合金板,表面进行相应处理,如镀锌、喷塑、烤漆等。

为保证线缆的转弯半径,线槽须配以相应规格的分支辅件,以提供线缆路由的弯转自如。

金属线槽、金属软管、电缆桥架及各分配线箱均需整体连接,然后接地。

如果不能确定信息出口的准确位置,布线时可先将线缆盘在吊顶内的出线口,待具体位置确定后,再引到各信息点、布防点。

(3)对桥架管线的施工要求
金属桥架用来安放和引导电缆,并起到机械保护的作用。

同时还提供了一个防火、密封、紧固的空间使线缆可以安全地延伸到目的地,并为今后维护和扩充提供方便。

桥架材料均为冷轧合金板,表面镀锌;钢板厚度>2.0㎜。

表面进行酸洗、磷化及热镀锌处理,镀锌层厚度≥40μm,线槽内侧喷涂防火涂料,厚度满足防火30分钟需求,附着力为一级,符合规范要求。

管线施工单位要求必须根据国家标准,确保电缆铺设的可能性,清除管内毛刺和垃圾,并在管内留有穿线所需的引导钢丝;
为了确保穿线顺利,在电线管排放中,施工单位应根据建筑规范在管线分支、连接、转弯处设过线盒。

根据弱电系统布线的施工要求,在管线转弯处不能拐死角,每根电缆的转弯半径要求为其电缆外径的8-10倍。

因此,吊顶内桥架在转弯或分路处均应设置45度。

水平线槽和竖井梯架连接处,及水平线槽和管线各连接处须配以相应规格的分支附件,不能断接,以保证线路路由的弯曲自如以及线路的安全。

若管线长度不够,需加套管时,应加外套,不能加内套。

在个别地方不能通过铁管时,可用金属软管连接,软管内径不能小于铁管内径。

所有桥架在线缆敷设安装完毕后,全部要求使用锁扣封闭,以防鼠害。

(4)桥架接地要求
为确保线路的安全,应使管线有良好的接地端。

金属线槽、金属软管、电缆桥架及各配线机柜均需整体连接,然后接地。

就接地系统设计提出以下建议:
1)镀锌冷轧金属线槽的规格为2米/节,建议在线槽与线槽用连接片连接时加入有效的接地体(连接导线),该接地导线线径不应小于6平方毫米。

弱电线槽应统一接入弱电系统的接地电极。

2)镀锌钢管的规格为6米/根,建议在管与管连接时增加有效的接地体(跨接导线),该接地导线线径不应小于6平方毫米。

整个大厦弱电线槽应统一接入大厦的弱电系统的接地电极。

3)镀锌钢管与镀锌冷轧金属线槽之间的连接也应加入有效的接地连接导线,并接入大厦弱电系统的接地电极。

金属线槽与机柜也用跨接导体连接。

4)各个信息点、布防点的出线盒和管路系统内的分线盒,与线管的连接应加入有效的接地连接导线,并接入大厦弱电系统的接地电极。

5)为防止电磁干扰,弱电线缆管路与强电线缆管路平行走向之间距离应相距20cm以上,即<2KVA 应大于127mm;
2-5KVA应大于305mm;
>5KVA应大于610mm。

6)在机房中的所有弱电机柜均使用16mm2的多芯绝缘铜线直接与弱电接地端子连接,以确保抗静电活动地板支架构成有效的等电位。

(5)桥架尺寸的设计。

根据万峰酒店各层酒店部分平面图所示,弱电系统(包括综合布线系统、电视监控系统、有线电视系统等)所配套的主干桥架为共用150×100线槽(中间加隔板)设计比较合理,设计敷设为一个统一的总线槽(桥架),在桥架内分隔为三个隔断,综合布线、电视监控、有线电视等各个系统分别占用一个隔断,层次分明互不影响。

美观统一,施工方便,一次布设完成。

根据各楼的实际需求情况分别采用200×100、150×100、100×100线槽。

我们选用2.0冷镀锌槽式电缆桥架。

桥架和线管统计如下:
桥架和线管统计
6)与装修工程商的协调与配合
由于内装修与弱电管线之间有着密切的关联,需要得到安装公司的支持与配合,例如隔断内是否有横档、弱电管线与强电管线的交叉、在剪力墙上能不能开洞、部分柱子要剔槽或外包装、某些垂直桥架要安装假柱子等等,因此有关管线的实际走向有待于与内装修工程的承包商商谈后,再提供准确的管线方案。

6.桥架系统配置清单
说明:金属主线槽、镀锌金属线管均为原设计图纸提供的数量。

相关文档
最新文档
