压力式泡沫比例混合装置使用说明书(1)

压力式泡沫比例混合装置使用说明书(1)

压力式泡沫比例混合装置使用说明书压力式泡沫比例混合装置使用说明书一、设备简介压力式泡沫比例混合装置是用来储存泡沫灭火剂并通过压力泡沫比例混合器利用泵组的供水将泡沫灭火剂置换出来,并与供水按一定的比例混合形成泡沫混合液的装置。

它是低倍数空气泡沫灭火系统的一个关键设备。

主要适用于易燃或可燃液体的生产、储存、运输和使用场所;如石油化工企业、油库、装卸栈台、船舶码头、采油平台、飞机库和汽车库等火灾危险场所。

压力式泡沫比例混合装置为适应不同需要和安装场所可分为卧式、立式、有胶囊、无胶囊、单比例混合器、双比例混合器以及多比例混合器(需特殊订货)等,用户可根据实际配置的需要和安装的空间位置进行选择。

二、压力式泡沫比例混合装置结构卧式有胶囊比例混合装置示意图1、安全阀2、进水截止阀3、球阀(加液口)4、出液截止阀5、比例混合器6、储罐7、人孔8、排气阀9、胶囊10、滤管11、吸液管12、排污口12、排水口卧式储罐底座安装示意图立式有胶囊比例混合装置示意图1、安全阀2、球阀(加液口)3、进水截止阀4、出液截止阀5、比例混合器6、储罐7、人孔8、排气阀9、胶囊 10、虹吸管 11、滤管 12、排水口 13、排污口立式储罐底座安装示意图三、主要技术参数工作压力:混合液流量范围:混合比:(32比例混合装置)进出口压差:(32双比例混合装置)大于或等于(48比例混合装置)储罐容量:型号*100(48双比例混合装置)安全阀动作压力: 1.31(80单比例混合装置)适用泡沫液型号:所有低倍数泡沫液(80双比例混合装置)四、外形安装尺寸及质量A卧式型号储罐内径进出口通径外形尺寸(㎜)安装尺寸(㎜)质量(ton) L S H K R A B 螺栓PHYM32-6800 1001700 1320 1650 756 666650 600M20 1.5PHYM48-6 175PHYM32-10 1000 100 1830 1525 1850 858 768 1.9注:1、括号内尺寸为同规格的有胶囊尺寸,其余有胶囊与无胶囊通用。

消防泡沫比例混合装置

消防泡沫比例混合装置

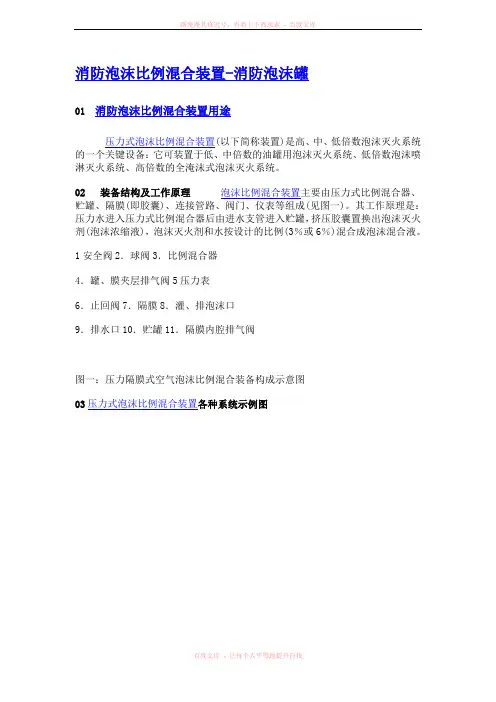

消防泡沫比例混合装置-消防泡沫罐01 消防泡沫比例混合装置用途压力式泡沫比例混合装置(以下简称装置)是高、中、低倍数泡沫灭火系统的一个关键设备:它可装置于低、中倍数的油罐用泡沫灭火系统、低倍数泡沫喷淋灭火系统、高倍数的全淹沫式泡沫灭火系统。

02 装备结构及工作原理泡沫比例混合装置主要由压力式比例混合器、贮罐、隔膜(即胶囊)、连接管路、阀门、仪表等组成(见图一)。

其工作原理是:压力水进入压力式比例混合器后由进水支管进入贮罐,挤压胶囊置换出泡沫灭火剂(泡沫浓缩液),泡沫灭火剂和水按设计的比例(3%或6%)混合成泡沫混合液。

1安全阀2.球阀3.比例混合器4.罐、膜夹层排气阀5压力表6.止回阀7.隔膜8.灌、排泡沫口9.排水口10.贮罐11.隔膜内腔排气阀图一:压力隔膜式空气泡沫比例混合装备构成示意图03压力式泡沫比例混合装置各种系统示例图04混合装置安装、使用说明装置的安装安装时压力水的水流方向应与装置上比例混合器的箭头所指方向一致。

在比例混合器前应没压力表、单向阀、控制阀、管道过滤器等。

当系统采用自动控制时,还应设压力开关和电(或气)控阀门等。

压力式泡沫比例混合装置的作用 A、比例混合器要在规定的压力和混合液流量范围内使用,比例混合器输出的混合液量的混合比可以随水流量的变化在规定的流量范围内自动调节,保持稳定的混合比。

B、当压力水通过比例混合器时开启进入贮藏的进水阀,比时观察压力表,当压力达到设汁压力值时,立即开启出液阀,这时装置开始工作。

C、使用结束后,应先将出液阀关闭,再将进入贮罐的进水阀关闭。

如果有较多剩余的泡沫液仍准备在短时问第二次使用时,暂时不用将贮罐中水放出。

泡沫液(泡沫灭火剂)补充上次隔膜内使用剩余的泡沫液下次还可继续使用,只须补充回原来的充装量即可,补充的泡沫液型号必须是与上次同一厂家同一型号的泡沫液。

充装方法有两种:第一种是打开罐顶最大的法兰及罐、膜夹层排气阀,然后用加液泵从灌、排泡沫液口加液,加好后将排液阀和排气阀关闭。

压力式泡沫比例混合装置原理图

压力式泡沫比例混合装置原理图

压力式泡沫比例混合装置原理图引言压力式泡沫比例混合装置是一种用于生产泡沫材料的设备,它能够根据一定比例将液体泡沫原料和气体混合,从而产生稳定的泡沫材料。

本文将详细介绍压力式泡沫比例混合装置的原理和工作过程,并提供一份原理图。

背景泡沫材料是一种轻质、耐热、隔热、吸音等特性突出的材料,广泛应用于建筑、航空航天、汽车等领域。

为了生产高质量的泡沫材料,需要准确控制液体泡沫原料和气体的混合比例。

压力式泡沫比例混合装置应运而生。

原理压力式泡沫比例混合装置的原理基于两个主要的工作原理:液体泡沫原料的供给和气体的供给。

液体泡沫原料供给液体泡沫原料通过泵加压供给到混合室。

在混合室中,液体泡沫原料经过调节阀和流量计,控制液体的流量,并通过混合器将泡沫原料喷洒进气体中。

混合器内部设计有喷嘴,通过高速涡轮的作用使液体泡沫原料形成细小的颗粒,与气体混合后形成泡沫。

气体供给气体供给是另一个关键步骤。

气体由气源供给系统提供,通过调节阀和流量计分别控制气体的流量,并通过混合室进入混合器。

混合器的喷嘴将气体与液体泡沫原料混合,形成稳定的泡沫材料。

工作过程压力式泡沫比例混合装置的工作过程如下:1.启动气源供给系统,确保气体供应稳定。

2.启动液体泡沫原料供给泵,将液体泡沫原料加压供给到混合室。

3.调节液体泡沫原料的流量,确保与气体混合的比例达到预设值。

4.调节气体的流量,确保与液体泡沫原料混合的比例达到预设值。

5.液体泡沫原料和气体混合后,在混合器喷嘴的作用下形成稳定的泡沫材料。

6.将泡沫材料输送至下游设备或容器中进行后续处理。

原理图下面是压力式泡沫比例混合装置的原理图:液体泡沫原料供给 ---> 混合室 ---> 混合器 ---> 泡沫材料输出^||气体供给系统结论压力式泡沫比例混合装置是一种用于生产泡沫材料的重要设备,通过控制液体泡沫原料的流量和气体的流量,可以确保混合比例准确,从而生产出稳定的泡沫材料。

本文介绍了该装置的原理和工作过程,并提供了一份原理图,便于读者理解和使用此装置。

泡沫比例混合装置工作原理

泡沫比例混合装置工作原理

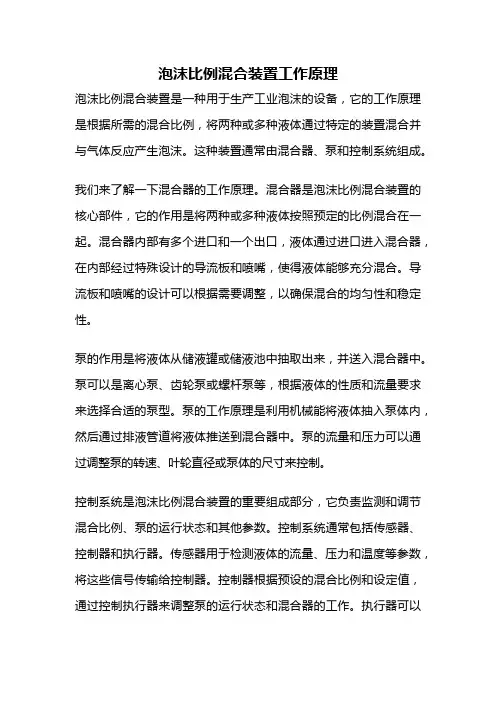

泡沫比例混合装置工作原理泡沫比例混合装置是一种用于生产工业泡沫的设备,它的工作原理是根据所需的混合比例,将两种或多种液体通过特定的装置混合并与气体反应产生泡沫。

这种装置通常由混合器、泵和控制系统组成。

我们来了解一下混合器的工作原理。

混合器是泡沫比例混合装置的核心部件,它的作用是将两种或多种液体按照预定的比例混合在一起。

混合器内部有多个进口和一个出口,液体通过进口进入混合器,在内部经过特殊设计的导流板和喷嘴,使得液体能够充分混合。

导流板和喷嘴的设计可以根据需要调整,以确保混合的均匀性和稳定性。

泵的作用是将液体从储液罐或储液池中抽取出来,并送入混合器中。

泵可以是离心泵、齿轮泵或螺杆泵等,根据液体的性质和流量要求来选择合适的泵型。

泵的工作原理是利用机械能将液体抽入泵体内,然后通过排液管道将液体推送到混合器中。

泵的流量和压力可以通过调整泵的转速、叶轮直径或泵体的尺寸来控制。

控制系统是泡沫比例混合装置的重要组成部分,它负责监测和调节混合比例、泵的运行状态和其他参数。

控制系统通常包括传感器、控制器和执行器。

传感器用于检测液体的流量、压力和温度等参数,将这些信号传输给控制器。

控制器根据预设的混合比例和设定值,通过控制执行器来调整泵的运行状态和混合器的工作。

执行器可以是电动阀、调速器或变频器等,用于控制液体的流量和压力。

泡沫比例混合装置的工作原理是通过混合器、泵和控制系统的协同作用,将两种或多种液体按照预设的比例混合,并与气体反应产生泡沫。

这种装置在许多行业中都有广泛应用,例如消防、建筑、石油化工等领域。

它的工作原理简单可靠,能够满足不同场合对泡沫的需求,并能够根据实际情况进行调节和控制。

通过合理使用泡沫比例混合装置,可以提高生产效率,降低成本,保证生产过程的安全和质量。

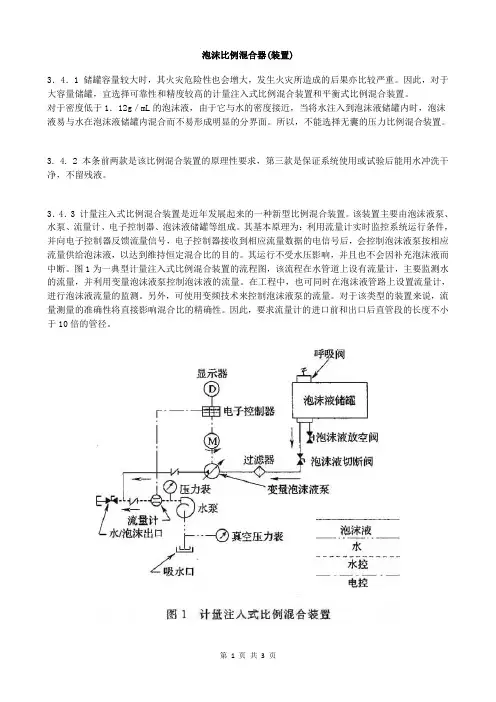

泡沫灭火系统设计 (13)泡沫比例混合器(装置)

泡沫灭火系统设计 (13)泡沫比例混合器(装置)

泡沫比例混合器(装置)3.4.1 储罐容量较大时,其火灾危险性也会增大,发生火灾所造成的后果亦比较严重。

因此,对于大容量储罐,宜选择可靠性和精度较高的计量注入式比例混合装置和平衡式比例混合装置。

对于密度低于1.12g/mL的泡沫液,由于它与水的密度接近,当将水注入到泡沫液储罐内时,泡沫液易与水在泡沫液储罐内混合而不易形成明显的分界面。

所以,不能选择无囊的压力比例混合装置。

3. 4. 2 本条前两款是该比例混合装置的原理性要求,第三款是保证系统使用或试验后能用水冲洗干净,不留残液。

3.4.3 计量注入式比例混合装置是近年发展起来的一种新型比例混合装置。

该装置主要由泡沫液泵、水泵、流量计、电子控制器、泡沫液储罐等组成。

其基本原理为:利用流量计实时监控系统运行条件,并向电子控制器反馈流量信号,电子控制器接收到相应流量数据的电信号后,会控制泡沫液泵按相应流量供给泡沫液,以达到维持恒定混合比的目的。

其运行不受水压影响,并且也不会因补充泡沫液而中断。

图1为一典型计量注入式比例混合装置的流程图,该流程在水管道上设有流量计,主要监测水的流量,并利用变量泡沫液泵控制泡沫液的流量。

在工程中,也可同时在泡沫液管路上设置流量计,进行泡沫液流量的监测。

另外,可使用变频技术来控制泡沫液泵的流量。

对于该类型的装置来说,流量测量的准确性将直接影响混合比的精确性。

因此,要求流量计的进口前和出口后直管段的长度不小于10倍的管径。

3.4. 4 工程实践中,压力比例混合装置囊渗漏甚至破裂的实例均有发生。

本着经济、安全可靠、使用方便的原则限制其储罐容积。

对于无囊式压力比例混合装置,当采用单个较大容积的泡沫液储罐时,平时难以进行系统试验,其故障较难发现,且系统调试检测也不方便。

为此,推荐设置1台小容积的压力式比例混合器,并能保证按系统最大设计流量连续提供3min的泡沫混合液。

3.4.5 在泡沫灭火系统工程中,环泵式比例混合器是利用文丘里管原理的第一代泡沫比例混合器产品。

贮罐式压力泡沫比例混合器装置工作原理

贮罐式压力泡沫比例混合器装置工作原理

贮罐式压力泡沫比例混合器装置工作原理今天来聊聊贮罐式压力泡沫比例混合器装置工作原理的事儿。

大家都见过那种厨房用的洗洁精起泡瓶吧?轻轻一按,出来的就是丰富的泡沫。

你看,这里面其实就有点像贮罐式压力泡沫比例混合器装置的影子呢。

我们挤压瓶子的时候,洗洁精和空气按照一定比例混合就成了泡沫。

贮罐式压力泡沫比例混合器装置啊,就是专门用来将泡沫液和水按照一定比例混合,然后形成泡沫混合液,可以用来灭火的这么个设备。

它主要基于压力平衡原理来工作的。

泡沫液存储在贮罐里面,罐子里有一定的压力维持着。

当消防水通过的时候,就像是一群着急赶路的人,冲向这个混合器。

这时候因为水力的压力作用,在混合器里面就产生了压力差。

这个压力差就会使得贮罐里的泡沫液被“吸”到混合管道里。

打个比方,就像用吸管喝饮料一样,你一吸,饮料就顺着吸管上来了,这里水通过产生的压力差就是那股“吸力”。

在这个过程中,这里面可是有精妙的设计的。

比如混合器内部的一些通道大小、流向设计,都是经过精确计算的,来保证泡沫液和水按照规定的比例混合。

这个比例很重要,就像做蛋糕的时候,面粉和水的比例要是不对,蛋糕就做不成功一样。

如果泡沫液和水的比例不对的话,可能形成的泡沫就不能有效地灭火。

有意思的是,在这中间还有一些要考虑的注意点呢。

比如说这个装置得保持良好的密封,要是有泄漏啊,那就相当于在吸管上有个洞,这混合比例肯定就不对了。

而且这个装置在安装的时候,得考量整个消防系统的水压情况,水压太大或者太小都可能影响混合比例。

我当初在学习这个原理的时候啊,遇到过一个困惑。

就是怎么确保在不同的水流速下,泡沫液和水的比例始终能精确控制呢?后来我才搞明白,这里面有一些流量控制装置的巧妙设计,可以根据水流情况自动调整对泡沫液的吸入量。

说到这里,你可能会问,那要是贮罐里的泡沫液快用完了怎么办呢?哈哈,其实这就需要定期检查泡沫液的储量啦,就像我们定期检查汽车油箱得加油一样。

这个贮罐式压力泡沫比例混合器装置在石油化工的防火,还有大型仓库的防火等很多方面都有广泛应用。

压力式泡沫比例混合装置使用说明及操作规程

压力式泡沫比例混合装置使用说明及操作规程

压力式泡沫比例混合装置使用说明及操作流程东营市亚通石化有限公司李廷振一、泡沫比例混合装置的特点及用途贮罐压力式泡沫比例混合装置由泡沫罐、压力式比例混合器、隔膜、进水管、出液管及控制阀门等组成。

当压力水流经该装置的比例混合器时,能使水与泡沫液按一定的比例进行自动混合,输出泡沫混合液供泡沫产生及喷射设备产生空气泡沫进行灭火。

该装置可与消防泵(或消防车)、泡沫产生及喷射设备组成固定式(或半固定式)泡沫灭火系统(见图一),广泛应用于扑灭甲(液化气除外)、乙、丙类液体火灾,具有安全可靠、灭火效率高等优点,是油库、炼油厂、化工厂、油田、码头、油轮、飞机库、机场及燃油锅炉房等场所最普遍使用的消防设备。

图一、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图二、规格及型号压力式泡沫比例混合装置按填盛方式分隔膜型、普通型,按罐体放置方式分卧式、立式两种形式。

泡沫混合比一般为3%或6%,亦可提供8%的混合液用于中倍数泡沫灭火系统。

该装置混合液流量32-160L/S,贮罐容积为1000-16000L不同规格。

根据所需要的混合液流量和泡沫喷射时间、比例混合器和泡沫罐可任意组合成系列产品,以满足工程应用的需要。

三、结构及工作原理压力式泡沫比例混合装置由罐体(普通型或隔膜型)、比例混合器总成、进水管路总成、出水管总成,排液管总成等组成。

当消防水泵的压力水沿供水管道进入比例混合器时,一部分压力水经进水管道流入泡沫液贮罐,将罐内(或隔膜内)的泡沫液压出,泡沫液通过出液管道进入压力比例混合器,在混合器中与水按规定的比例形成混合液流出混合器,再通过混合液管被送入泡沫产生设备,喷射泡沫进行灭火(见图二)。

该装置中设定为水压超过1.2Mpa时即能自动泄压,以保持装置安全。

(一)普通型由于溢水环安装在罐体内的最上方,进入管路流入罐内的压力水能从罐内上方缓缓流出,水与泡沫液不会快速混合,保持比重大于水的泡沫药剂始终在水的下方,以满足比例混合器按比例使泡沫液与水的混合要求。

平衡式泡沫比例混合装置工作原理

平衡式泡沫比例混合装置工作原理

平衡式泡沫比例混合装置工作原理嗨,朋友!今天咱们来唠唠平衡式泡沫比例混合装置的工作原理,这可是个很有趣的小玩意儿呢!你看啊,这个平衡式泡沫比例混合装置就像是一个超级有秩序的小团队,每个成员都有自己的任务,大家齐心协力来制造出合适比例的泡沫混合液。

先来说说它的主要构成部分吧。

这里面有泡沫液储罐,这就像是一个储存宝藏的小仓库,泡沫液就安安静静地待在里面呢。

还有比例混合器,这个可是关键角色哦,就像一个超级精确的调配大师。

再有就是平衡阀啦,它就像一个小管家,负责让整个系统保持平衡稳定。

那这个装置是怎么开始工作的呢?当消防系统开始启动,比如说有火灾警报响起,水就开始流动啦。

水就像一群着急去救火的小勇士,它们朝着平衡式泡沫比例混合装置冲过来。

这时候,水的压力就会作用在平衡阀上。

这个平衡阀可机灵啦,它能感受到水的压力变化。

水一旦进入装置,就会通过一些巧妙的管道和结构,开始影响整个系统的平衡状态。

因为水有压力呀,这个压力就会传递到比例混合器那里。

比例混合器就开始发挥它的调配魔法啦。

它会根据水的压力和流量情况,精确地计算出需要从泡沫液储罐里吸出多少泡沫液。

泡沫液储罐里的泡沫液呢,就像是一群等待召唤的小助手。

当比例混合器发出“召唤”,也就是通过压力差等方式,泡沫液就会乖乖地被吸出来。

这个过程就像是从仓库里拿出合适数量的物资一样。

然后呢,被吸出的泡沫液和水就在管道里相遇啦。

它们就开始欢快地混合起来,就像小伙伴们手拉手一样。

这个混合的比例可是非常重要的哦,如果比例不对,那泡沫的灭火效果就会大打折扣。

而这个平衡式泡沫比例混合装置就像一个超级严格的厨师,精确地控制着泡沫液和水的比例,让混合出来的泡沫混合液达到最佳的灭火效果。

你可以想象一下,这个混合好的泡沫混合液就像是一群超级战士,它们带着满满的灭火能量,朝着火灾现场奔去。

泡沫混合液可以覆盖在燃烧物的表面,一方面隔绝空气,让火没有氧气可以“呼吸”,另一方面还能起到降温的作用呢。

泡沫比例混合装置的类型介绍

泡沫比例混合装置的类型介绍

国家消防规范泡沫混合装置的范畴:压力式比例混合装置;平衡式比例混合装置;管线式比例混合器;环泵式比例混合器。

一:定义泡沫比例混合装置,是用泡沫灭火剂和水按一定比例混合形成泡沫混合液的装置。

二:泡沫混合装置(一)平衡式比例混合装置平衡式比例混合装置型号的标示含义:流量有一定宽度,一般以流量上限分为五个档次(①大于200L/s;②小于接近200L/s;③小于接近150L/s;④小于接近100L/s;⑤小于接近64L/s)混合比常用有两种:①3%;②6%驱动方式常用有五种(①SS 双水轮机驱动;②SS 机械泵入式;③DD 双电动机驱动;④DS一电动机一水轮机驱动;⑤DC 一电动机一柴油机驱动)。

1、SS双水轮机平衡式比例混合装置2、SD一水一电平衡式比例混合装置3、DD双电平衡式比例混合装置4、一电一柴平衡式比例混合装置5、机械泵入式比例混合装置(二)压力式比例混合装置压力式比例混合装置型号的标示含义:流量有一定宽度,一般以流量上限分为四个档次(①小于160L/s;②小于接近100L/s;③小于接近64L/s;④小于接近32L/s。

)贮罐容积一般根据客户要求定制,贮罐容积一般不超过10立方,容积在型号标示里需要x10。

混合比常用有两种:①3%;②6%例:PHYM32/20(6%)是指有隔膜的压力式比例混合装置,流量上限为32L/s,贮罐容积2.0立方;,混合比6%。

三:安装及维护安装:安装时,要使泡沫比例混合器(装置)的标注方向与液流方向一致。

各种泡沫比例混合器(装置)都有安装方向,在其上有标注,因此安装时不能装反,否则吸不进泡沫液或泵打不进去泡沫液,使系统不能灭火。

所以,安装时要特别注意标注方向与液流方向必须一致。

维护:采用常压式不锈钢泡沫液储罐,维护简捷,可靠性高,使用寿命长。

江西西河机械设备有限公司目前主要消防产品包含消防炮、炮塔、泡沬灭火系统、防撞调压消火栓、炮座、石化专用消火栓箱、船用消防炮、船用泡沬灭火系统等。

泡沫比例混合装置操作规程

泡沫比例混合装置操作规程

泡沫比例混合装置操作规程泡沫比例混合装置是一种用于灭火和爆破作业的装置,通过混合清水和泡沫液,产生一种具有灭火、隔热和抑制爆破的特性的泡沫混合物。

为了确保安全和有效地操作泡沫比例混合装置,以下是一份标准的操作规程。

一、操作前准备1. 检查泡沫比例混合装置的工作状态和运行状况,确保设备完好并配备必要的防护装置。

2. 清洁混合装置的各个部位,清除残留物和污垢。

3. 检查并整理好所需要的工具和材料,确保操作的顺利进行。

4. 翻阅并熟悉混合装置的操作说明书和相关的安全注意事项。

二、泡沫液的配置1. 根据需要的灭火效果选择适当的泡沫液,确保其质量和浓度符合要求。

2. 将所需数量的泡沫液加入清水中,按照规定比例混合,搅拌均匀。

三、操作步骤1. 将混合装置连接到水源管道,并确保连接处紧固牢固。

2. 打开水源,调整水压到所需工作压力范围内。

3. 检查混合比例调节阀的工作状态,确保比例调整准确。

4. 将泡沫液放入装置的泡沫液储存罐中,并确保泡沫液储存罐密封良好。

5. 打开混合装置的进水阀门,待水流稳定后,再打开泡沫液的进入阀门。

6. 观察混合装置的出口泡沫,确保泡沫的质量和浓度符合要求。

7. 如需要调整泡沫的质量或浓度,可通过调整比例调节阀来实现。

8. 混合装置工作期间,始终保持设备的良好通风,并确保操作人员的安全。

9. 混合装置工作完成后,关闭泡沫液的进入阀门和水源阀门,断开水源管道。

10. 清理混合装置的各个部位,及时清洗和维护装置,以延长设备使用寿命。

四、安全注意事项1. 操控混合装置时,必须戴好个人防护装备,包括手套、眼镜和面罩等。

2. 操作人员应经过专业培训,熟悉混合装置的使用方法和操作规程。

3. 不得随意更改混合装置的工作参数,以免引发安全事故。

4. 在操作过程中,严禁将泡沫液直接接触皮肤,如不慎接触,应立即用清水冲洗。

5. 在混合装置运行期间,严禁将其他物品或杂质放入装置中。

6. 在操作过程中,如有异常情况发生,应立即停止操作,并向相关人员报告。

压力式泡沫比例混合装置的工作原理

压力式泡沫比例混合装置的工作原理

压力式泡沫比例混合装置的工作原理1. 引言压力式泡沫比例混合装置是一种常用于消防领域的设备,用于生成泡沫以增强灭火效果。

本文将详细探讨压力式泡沫比例混合装置的工作原理。

2. 压力式泡沫比例混合装置的组成压力式泡沫比例混合装置主要由以下几个部分组成:2.1. 水源压力式泡沫比例混合装置需要一个稳定的水源来供应水流。

水源可以是自来水系统、水箱或消防水泵等。

2.2. 泡沫液储存罐泡沫液储存罐用于储存泡沫液。

泡沫液是由泡沫剂和水按照一定比例混合而成的。

2.3. 泡沫液泵泡沫液泵用于将泡沫液从储存罐中抽取出来,并提供给混合装置进行进一步处理。

2.4. 混合装置混合装置是压力式泡沫比例混合装置的核心部分,用于将泡沫液和水按照一定比例混合,生成所需的泡沫。

2.5. 压力控制装置压力控制装置用于控制混合装置的压力,确保泡沫的比例稳定。

2.6. 输送管道和喷头输送管道和喷头用于将混合好的泡沫输送到需要灭火的区域。

3. 压力式泡沫比例混合装置的工作原理压力式泡沫比例混合装置的工作原理如下:3.1. 水流控制当启动压力式泡沫比例混合装置时,水源的水流被控制阀控制,通过调节控制阀的开度来控制水流的流量。

3.2. 泡沫液供应泡沫液从储存罐中被泵抽取出来,通过管道输送到混合装置。

3.3. 水流和泡沫液的混合在混合装置中,水流和泡沫液按照一定比例混合。

混合装置通常采用机械或静态混合原理,确保混合均匀。

3.4. 泡沫的生成混合好的水流和泡沫液通过压力控制装置进一步调节压力,然后通过输送管道和喷头喷射出去。

在喷头的作用下,水流中的空气被带入形成泡沫。

3.5. 压力调节压力控制装置会根据需要调节混合装置的压力,以保持泡沫的比例稳定。

当需要调整泡沫比例时,可以通过调节压力控制装置来实现。

4. 压力式泡沫比例混合装置的应用压力式泡沫比例混合装置广泛应用于消防领域,特别是对于涉及到可燃液体的灭火工作。

其主要优点包括:•泡沫能够有效地隔离可燃液体与空气,阻止火势蔓延;•泡沫能够降低液体表面的温度,减少蒸发和燃烧;•泡沫能够抑制燃烧反应,减少火焰的热辐射。

压力式泡沫比例混合装置.

压力式泡沫比例混合装置.
5
产品特点
• 1.泡沫罐混合比例相当稳定、准确可靠,可提供 高质量的泡沫混合液。 • 2.泡沫罐压力降损最小,喷射的泡沫灭火剂能量 大,穿透能力强。能迅速扑灭火灾。 • 3.节约泡沫液,降低灭火成本。由于泡沫罐的胶 囊将泡沫液与水隔开,泡沫液一次未用完,下次可 继续使用,而且混合精度稳定、可靠。 • 4.适用范围广,无论高、中、低倍数泡沫灭火剂 均可使用。自动泡沫灭火系统泡沫比例混合装置 既可用泡沫喷头,也可用洒水喷头。
6

7Байду номын сангаас
应用范围
• 广泛用于油库储罐区、化工厂、飞机库、油田、 燃油发电厂、锅炉房、地下车库、危险品仓库、 化工品仓库等场所。
8
压力式泡沫比例混合装置
压力式泡沫比例混合 装置主要有罐体、胶囊、
• 比例混合器、进水管路、 出液管、排水阀、排污 阀、安全阀、压力表组 成。压力式泡沫比例混 合装置每个管路均安装 有阀门、进水管线上装 有压力表,胶囊装在罐 体内,其内腔和罐腔是 各自独立的。
2
简 介 • 压力式泡沫混合装置是用来储存泡沫灭火剂,
沫液压力储罐与利用文丘里原理制成的PHY型压 力式比例混合器组成,当系统管网中的水流经比 例混合器减压孔板时,在孔板的前后会形成压差。 压高处的一部分水(3%或6%)通过泡沫罐的进水 管进入罐内,挤压胶囊,将胶囊中的泡沫液通过 泡沫罐的出液管挤压至比例混合器低压处与水混 合形成泡沫混合液,形成的泡沫混合液输出到泡 沫产生设备(中、低、高倍数泡沫产生器,泡沫 枪,泡沫炮等)与空气混合产生泡沫灭火。
并通过压力式比例混合器的作用,将消防供水置 换装置内储存的泡沫灭火剂,并与供水按一定的 比例混合形成泡沫混合液的装置。按储罐的结构 形式分为:卧式比例混合装置和立式比例混合装 置;按比例混合器的个数分为:单比例混合器混 合装置和多比例混合器(2只或是4只)混合装置。

压力式泡沫比例混合装置工作原理

压力式泡沫比例混合装置工作原理

压力式泡沫比例混合装置工作原理压力式泡沫比例混合装置是一种用于消防灭火的设备,它可以混合气体、水和化学溶液,产生稳定的泡沫混合物。

其工作原理可以分为两个主要部分:压力控制和混合控制。

压力控制压力控制是通过压缩空气和水来实现的,具体可以分为以下几个步骤:1.压缩空气进入系统:空气从外部进入系统,并通过压缩机进行压缩。

2.控制空气压力:经过一系列的控制和调节,空气的压力被调整到特定的数值范围内,以满足混合泡沫的需要。

3.水压控制:水通过调节阀门和水量控制器进入系统,并通过水泵进行增压,以满足混合泡沫的需要。

混合控制混合控制是将压缩空气、水和化学溶液混合,产生稳定的泡沫混合物。

具体可以分为以下几个步骤:1.化学溶液控制:通过化学泵和化学液控制器,将化学药剂按照一定比例加入水中。

2.水的流量控制:通过水量控制器,控制水的流量,以满足混合泡沫的需要。

3.压缩空气混合:将经过压缩和调节的空气通过混合室与水混合,在混合过程中形成泡沫混合物。

4.混合泡沫输出:混合泡沫通过输出管道输出到消防灭火器材中使用。

总体工作流程总体来说,压力式泡沫比例混合装置的工作流程如下:1.空气和水进入系统,分别进行压缩和增压。

2.化学药剂按照一定比例加入水中。

3.通过水量控制器进行水的流量调节。

4.将经过调节的空气通过混合室与水混合,形成泡沫混合物。

5.将混合泡沫输出到消防灭火器材中使用。

总结压力式泡沫比例混合装置是一种高效的消防灭火设备,其工作原理是通过压缩空气、水和化学药剂混合,形成稳定的泡沫混合物。

其关键在于压力控制和混合控制的精确调节,能够在最短的时间内对着火地点进行扑灭,有效保护人员和财产安全。

压力式泡沫比例混合装置安装使用说明书(存档)

压力式泡沫比例混合装置安装使用说明书(存档)

压力式泡沫比例混合装置安装使用说明书(存档)一、设备介绍压力式泡沫比例混合装置是一种用于灭火救援的设备,它可以将泡沫液和水按照一定比例混合后喷射出来,用以扑灭火灾。

本装置包含以下组件:•压力式泡沫混合器:用于将泡沫液和水混合,确保混合比例正确。

•液位开关:用于检测泡沫液的液位,确保持续供液。

•泡沫液箱:储存泡沫液的容器。

•压力水箱:储存压力水源的容器。

•喷水枪:用于喷射混合后的泡沫液。

二、安装步骤1.安装泡沫混合器: 将泡沫混合器安装在固定的位置上,接好进出水管道,紧固螺栓。

2.安装液位开关: 液位开关要安装在泡沫液箱中,确保能够准确检测液位。

注意,液位开关的高度应该低于液位高度。

3.安装泡沫液箱和压力水箱:将泡沫液箱和压力水箱按照要求安装在固定位置上。

注意泡沫液箱和压力水箱的高度相对应。

4.连接进水管道:将进水管道连接至压力水箱,确保水源正常。

5.连接出水管道:将出水管道连接至泡沫混合器和喷水枪,确保正常可用。

三、使用步骤1.液位检查:在使用前,要确保泡沫液箱中的液位充足,否则液位开关将无法正常工作。

如果液位不足,需要及时补充泡沫液。

2.连接电源:连接电源,并保证电源接地正常。

3.开启压力水源:打开水阀,确保压力水箱中的水源充足。

4.调整泡沫比例:根据实际情况调整泡沫混合器中泡沫液和水的比例。

常见的比例为3%-6%。

5.调节水压:根据喷水枪的需要,调节压力水箱的水压。

通常喷水枪需要的压力为0.5~1.2MPa。

6.操作喷水枪:调整喷水枪的喷射方式,选择适当的喷雾形式进行扑灭火灾。

四、维护保养1.泡沫液箱要定期清洗,清除内部杂物。

2.液位开关要定期检查灵敏度,确保正常工作。

3.压力水箱要定期检修,保证管路不阻塞,水流畅通。

4.泡沫混合器要定期清洗,防止堵塞影响泡沫比例。

5.喷水枪要定期检查喷水效果,并清洗。

五、注意事项1.操作前必须了解设备的使用说明,以免操作不当造成安全事故。

2.操作人员要熟知设备的组件和工作原理,对设备的故障进行及时处理,保证设备正常工作。

泡沫灭火系统泡沫比例混合器(装置)安装质量标准及检验方法

泡沫灭火系统泡沫比例混合器(装置)安装质量标准及检验方法
1
环泵式比例混合器的安装标高偏差
±10
mm
拉线、尺量检查
备用的环泵式比例混合器
应并联安装在系统上,并应有明显的标志
2
压力式比例混合装置安装
应整体安装,并应与基础牢固固定
观察检查
3
平衡 式比 例混 合装 置的 安装
整体平衡式比例 混合装置
应竖直安装在压力水的水平管道上, 并应在水和泡沫液进口的水平管道上分 别安装压力表,且与平衡式比例混合装置进口处的距离不宜大于0.3m
尺量和观察检查
泡沫灭火系统泡沫比例混合器(装置)安装质量标准及检验方法
1检查数量:全数检查。
2质量标准和检验方法:
泡沫灭火系统泡沫比例混合器(装置)安装质量标准和检验方法
类别
序号
检查项目
质量标准
单位
检验方法及器具
主控 项目
1
泡沫比例混合器(装置)的安装
标注方向应与液流方向一致;与管道连接处的安装应严密
观察检查
一 般 项 目
尺量和观察检查
分体平衡式比例混合装置的平衡压力流量控制阀
应竖直安装பைடு நூலகம்
观察检查
水力驱动平衡式比例混合装置的泡 沫液泵
应水平安装,安装尺寸和管道的连接方式应符合设计要求
观察检查
4
管线式比例混合器安装
应安装在压力水的水平管道上或串接在消防水带上,并应靠近储罐或防护区,其吸液口与泡沫液储罐或泡沫液桶最低液面的高度不得大于1.0m

泡沫混合比例装置

泡沫混合比例装置

泡沫混合比例装置是用于将水和泡沫液按一定比例混合以产生灭火泡沫的关键设备。

泡沫混合比例装置的类型主要包括:
1. 环泵式泡沫比例混合器:适用于建有独立泡沫消防泵站的单位,且储罐规格较单一的甲、乙、丙类液体储罐区。

这种类型的混合器结构简单,工程造价较低。

2. 压力式泡沫比例混合器:由泡沫罐、压力式比例混合器、隔膜、进水管、出液管及控制阀等组成。

它能自动将水与泡沫按照一定的比例混合,输出泡沫混合液供泡沫产生器、泡沫枪、泡沫炮等喷射设备产生泡沫。

3. 平衡式泡沫比例混合器:这种类型的混合器能够在不同的供水压力下保持相对稳定的混合比例。

4. 管线式泡沫比例混合器:通常安装在消防系统的供水管线上,以便在需要时迅速将泡沫液混入供水中。

泡沫混合比例装置的应用范围非常广泛,包括油库储罐区、化工厂、飞机库、油田、燃油发电厂、锅炉房、地下车库、危险品仓库、化工品仓库等场所。

它们在火灾预防和灭火工作中起着至关重要的作用,能够有效地控制和扑灭液体火灾。

在选择和使用泡沫混合比例装置时,需要考虑其性能特点、技术参数以及适用的工作环境,确保能够在紧急情况下有效地发挥作用。

同时,由于影响混合比精度的因素较多,如泡沫混液泵进出口压力、泡沫液储罐液面与比例混合器高差等,因此在设计和安装时需要特别注意这些因素,以确保混合比例的精确性。

压力式泡沫比例混合装置使用说明及操作规程

压力式泡沫比例混合装置使用说明及操作规程

压力式泡沫比例混合装置使用说明及操作规程压力式泡沫比例混合装置使用说明及操作流程东营市亚通石化有限公司李廷振一、泡沫比例混合装置的特点及用途贮罐压力式泡沫比例混合装置由泡沫罐、压力式比例混合器、隔膜、进水管、出液管及控制阀门等组成。

当压力水流经该装置的比例混合器时,能使水与泡沫液按一定的比例进行自动混合,输出泡沫混合液供泡沫产生及喷射设备产生空气泡沫进行灭火。

该装置可与消防泵(或消防车)、泡沫产生及喷射设备组成固定式(或半固定式)泡沫灭火系统(见图一),广泛应用于扑灭甲(液化气除外)、乙、丙类液体火灾,具有安全可靠、灭火效率高等优点,是油库、炼油厂、化工厂、油田、码头、油轮、飞机库、机场及燃油锅炉房等场所最普遍使用的消防设备。

图一、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图二、规格及型号压力式泡沫比例混合装置按填盛方式分隔膜型、普通型,按罐体放置方式分卧式、立式两种形式。

泡沫混合比一般为3%或6%,亦可提供8%的混合液用于中倍数泡沫灭火系统。

该装置混合液流量32-160L/S,贮罐容积为1000-16000L不同规格。

根据所需要的混合液流量和泡沫喷射时间、比例混合器和泡沫罐可任意组合成系列产品,以满足工程应用的需要。

三、结构及工作原理压力式泡沫比例混合装置由罐体(普通型或隔膜型)、比例混合器总成、进水管路总成、出水管总成,排液管总成等组成。

当消防水泵的压力水沿供水管道进入比例混合器时,一部分压力水经进水管道流入泡沫液贮罐,将罐内(或隔膜内)的泡沫液压出,泡沫液经过出液管道进入压力比例混合器,在混合器中与水按规定的比例形成混合液流出混合器,再经过混合液管被送入泡沫产生设备,喷射泡沫进行灭火(见图二)。

该装置中设定为水压超过1.2Mpa时即能自动泄压,以保持装置安全。

(一)普通型由于溢水环安装在罐体内的最上方,进入管路流入罐内的压力水能从罐内上方缓缓流出,水与泡沫液不会快速混合,保持比重大于水的泡沫药剂始终在水的下方,以满足比例混合器按比例使泡沫液与水的混合要求。

PHYM泡沫比例混合装置

PHYM泡沫比例混合装置
4.安装 4.1 PHYM 系列低倍数泡沫比例混合装置的安装依据 GB50281-98《泡沫灭火 系统施工及验收规范》中的有关规定执行。 4.2 泡沫液储罐底座放在混凝土基础上,校平后用地脚螺栓固定住即可。安装位 置和高度应符合工程设计要求;当工程设计无规定时,泡沫液储罐四周应留有 不小于 700mm 的通道,泡沫液储罐顶部至楼板或梁底的距离不得小于 1000mm。 4.3 所有排放口用相应规格的管道引至下水道或地漏处。 4.4 该装置的安装尺寸,见装置外形尺寸表 1 和表 2。
阀号见图三
罐内充水
打开
进水控制阀 1
罐内排气阀 2
囊内排气阀 8
起动系统水泵,向储罐充水 (供水压力 0.1~0.2MPa)。
罐内排气阀 2 有水排出时, 关闭阀 2,停止充水
关闭 进水控制阀 1 囊内排气阀 8
转充泡沫液
充装泡沫液(下加液法) 用泵充泡沫液:
8
3.技术特性 表 3:主要性能和参数 泡沫混合液流量 可选范围(L/s) 混合器进口工作压力 可选范围(MPa)
混合比(%)
储液罐容积 可选范围(m3) 混合器进出口 压力损失(%) 装置进出口
通径(mm) 装置贮存环境
温度(℃)
4~32、16~64、24~80、40~100 0.20~1.20 3或6 0.7~13 =15
PHYM80/3
766
PHYM64/4
754
1400 3250 1850 2250
PHYM80/4
766
PHYM64/5
804
1500 3500 1950 2350
PHYM80/5
816
PHYM64/6
804
1600 3600 2050 2450

压力式泡沫比例混合装置

压力式泡沫比例混合装置
分子表示泡沫混合液最大流量L/S,分母表示贮罐容积(立方米)的10倍值 L表示立式贮罐,不写表示卧式贮液罐 M表示带胶囊,不写表示不带胶囊 压力式 混合器 泡沫设备
2、性能参数:
工作压力范围 (Mpa) 混合液流量范围 (L/S)
4~32 16~64
江西XX消防
混合比 泡沫液体贮罐容积(T) 0.8、1.0、1.5、2.0、2.5、3.0 3.0、4.0、5.0、5.5、7.6、10.0、13.0、 18.0
二、系统图
比例混合器 压力水 4 5 6 泡沫混合液
江西XX消防
3 1
2
压力水 泡沫液 胶囊 压力储罐
7
8
1.进口阀 2.出口阀 3.进水阀 4.出液阀 5.加液阀 6.安全阀 7.排水阀 8.排液阀
三、结构图
四、效果图
江西荣和消防
普通型/压力式泡沫比例混合装置
江西XX消防
自动型/压力式泡沫比例混合装置
五、产品特点
1、产品用途
江西XX消防
该产品用于扑灭甲(液化烃除外)、乙、丙类液体火灾,具有安全可靠,灭火 效率高等优点。广泛用于石油化工、油库、油轮、货船、港口码头、汽车库、机 场(库)和燃油锅炉房以及石油液化气站、隧道、塑料、橡胶等场所的消防灭火。 2、产品特点 1.该装置采用压力式比例混合器,流量和压力范围大,混合比精确。 2.罐内有氯丁橡胶制成的囊袋,泡沫液与水分开,因此,泡沫液一次用不完, 可继续多次使用。 3.该装置设有液位计,可随时检查罐内泡沫液的多少,提醒及时加液。 4.设有安全阀,超压时,自动泄压,安全可靠。 5.进水和出液管路可根据用户要求安装不锈钢电磁阀,或电动阀,实现遥控操 作,电磁阀有旁通阀,电动阀有手动机构,可手动、电动两用。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

湖南省晋泰消防检测有限公

2.泡沫液的作用与类型
蛋白泡沫灭火剂:以天然蛋白的水解产物及适量的添加剂制成的。 合成泡沫灭火剂(成膜类):以表面活性剂和适量的添加剂为基料制 成的 。 空气泡沫种类较多,有10多种;如:蛋白泡沫、抗溶蛋白泡沫;氟蛋 白泡沫、抗溶氟蛋白泡沫;水成膜泡沫、抗溶水成膜泡沫以及A类泡沫 等。
湖南省晋泰消防检测有限公

PC系列空气泡沫产生器
湖南省晋泰消防检测有限公

PC系列空气泡沫产生器
湖南省晋泰消防检测有限公

泡沫产生设备
2.泡沫/水两用炮 (1)主要特点、应用场所: PL系列泡沫/水两用消防炮,具有射流集中、射程远、流量范围 广、操作灵活方便等特点,炮身可作水平、俯仰回转,并可实现定 位锁紧。可安装在各种消防车、消防艇、消防船。还可安装在固定 炮塔、大型库房、娱乐场所、电影院、展馆等大型空间建筑场所及 易燃易爆油罐区、油库、码头石油化工装置、机场等。既可喷射空 气泡沫混合液扑救油类及易燃液体火灾,也可做为水炮扑灭一般固 体火灾。 (2)主要性能参数: 工作压力范围: 0.5MPa~1.6MPa; 额定工作压力: 1.0MPa; 额定流量: 24L/s~200L/s; 射程: 泡沫:≥40m~95m;水:≥50m~105m; 俯仰角: -75˚~+80˚; 水平回转角: 360˚。
湖南省晋泰消防检测有限公

泡沫/水两用移动式消防炮
湖南省晋泰消防检测有限公

泡沫产生设备
3.泡沫枪
(1)主要特点、应用场所: PQ型空气泡沫枪和PQZ型自吸式空气泡沫枪是一种移动轻便型 灭火器材,能喷射空气泡沫或水用以扑灭小型油罐、地面石油和石 油类产品等B类火灾及木材等一般固体物质火灾。具有结构轻巧, 使用方便等特点。 PQZ型泡沫枪比PQ型泡沫枪结构上多一吸管构 成部分。 (2)主要性能参数: 工作压力范围:0.4MPa~0.7MPa(PQ型);0.5MPa~0.9MPa(PQZ型); 额定工作压力: 0.5MPa(PQ型);0.7MPa(PQZ型); 额定流量: 4L/s和8L/s; 射程: PQ4≥18m、 PQ8≥22m、 PQZ4≥24m、 PQZ8≥26m; 发泡倍数: ≥5。
湖南省晋泰消防检测有限公

1.泡沫灭火系统的组成与灭火机理
低倍数泡沫系统的主要灭火机理是通过泡沫层 的覆盖、冷却和窒息等作用,实现扑灭火灾的目的。 高倍数泡沫系统的主要灭火机理是通过密集状 态的大量高倍数泡沫封闭火灾区域,以淹没和覆盖 的共同作用阻断新空气的流人达到窒息灭火。 中倍数泡沫系统的灭火机理取决于其发泡倍数 和使用方法,当以较低的倍数用于扑救甲、乙、丙 类液体流淌火灾时,其灭火机理与低倍数泡沫相同。 当以较高的倍数用于全淹没方式灭火时,其灭火机 理与高倍数泡沫相同

3.系统类型、适用范围
储罐区低倍泡沫系统 三种形式:固定式、半固定式和移动式。 适用场所:甲、乙、丙类液体储罐区等。 泡沫喷淋系统与泡沫-水喷淋联用系统 属自动灭火系统。 适用场所:飞机库、停车场、化工厂、燃油锅炉房等。 泡沫炮系统 二种形式:固定式(手动控制、远程控制)和移动式。 适用场所:飞机库、油码头和甲、乙、丙类液体流淌火等。 高、中倍泡沫系统 高倍系统有三种形式:全淹没式、局部应用式和移动式。 中倍系统有二种形式:局部应用式和移动式。 适用场所:仓库 、地下工程 、船舶、液化天然气流淌火等。
湖南省晋泰消防检测有限公

ZPS系列泡沫/水喷淋联用自动灭火装置
湖南省晋泰消防检测有限公

组合型泡沫设备
2.PY系列移动式泡沫灭火装置
(1)主要特点: PY型系列泡沫灭火装置用推车形式移动,以空气泡沫枪为输出 灭火器具,机动性好,灵活方便,应用场所广泛,可独立的作为 消防护卫器材,也可配合大型固定式泡沫灭火系统起辅助补救使 用。 (2)主要应用场所: 油罐区、炼油厂、石油、化工企业、输油港口、飞机库、地下 汽车库仓库、加油站、远洋船埠等。 (3)主要性能参数: 工作压力范围: 0.7MPa~0.8MPa; 额定工作压力:0.75MPa; 储罐容积: 100L、200L和300L; 混合比: 3%; 额定流量: 8L/s和4L/s; 射程: PY8型:≥20m; PY4型:≥16m。
湖南省晋泰消防检测有限公

泡 沫 灭 火 系 统
湖南省晋泰消防检测有限公

1.泡沫灭火系统的组成与灭火机理
泡沫灭火系统主要由消防水泵、消防水源、 泡沫灭火剂储存装置、泡沫比例混合装置、泡 沫产生装置及管道等组成。它是通过泡沫比例 混合器将泡沫灭火剂与水按比例混合成泡沫混 合液,再经泡沫产生装置形成空气泡沫后施放 到着火对象上实施灭火的系统。泡沫灭火系统 按泡沫产生倍数的不同,分为高、中、低倍数 三种系统。
湖南省晋泰消防检测有限公

压力式泡沫比例混合装置 (1)主要特点: 泡沫比例混合装置是泡沫灭火系统中的重要设备, 其作用是提供一定混合比的泡沫混合液,供末端喷 射设备:泡沫产生器、泡沫喷头、泡沫枪、泡沫炮 等喷射设备喷射空气泡沫实施灭火使用。 (2)主要应用场所:油田、炼油厂、石油化工厂、汽 车库、飞机 库、油库运输船和码头等场所。 (3)主要性能参数: 工作压力范围: 0.6MPa~1.2MPa; 混合液流量范围: 4L/s~32L/s、 16L/s~64L/s、 24L/s~80L/s、40L/s~100L/s; 混合比: 3%或6%; 储罐容积: 700L~13000L。
湖南省晋泰消防检测有限公
司泡沫比例混合设备源自平衡式泡沫比例混合装置 (1)主要特点: 平衡式泡沫比例混合装置是向泡沫消防系统提供泡沫混合 液的新型泡沫灭火装置,其泡沫液可在系统工作过程中进行 补充,能连续向系统供给泡沫混合液,极大地提高系统的灭 火能力,更好地满足现代大型泡沫消防工程的需求。 (2)主要应用场所: 大型石油化工的罐区、码头、机场(库)、海上石油平台等 重要 火灾危险场合。 (3)主要性能参数: 工作压力范围: 0.5MPa~1.0MPa; 混合液流量范围: 10L/s~24L/s、18L/s~45L/s和 36L/s~100L/s; 混合比: 3%或6%; 储罐容积: 可根据工程需要进行设计。
湖南省晋泰消防检测有限公

PQ系列空气泡沫枪
湖南省晋泰消防检测有限公

系列空气泡沫枪
湖南省晋泰消防检测有限公

泡沫产生设备
4.泡沫喷头 (1)主要特点、应用场所: PT系列空气泡沫/水喷头是用于固定式泡沫灭火系统,能产生和 喷洒空气泡沫的灭火设备,适用于扑救汽车库、飞机库、石油化工 厂、涂料厂、清漆厂等场所的火灾。不适用于扑救气体火灾以及可 与水发生剧烈反应的火灾和电气设备火灾。 2.主要性能参数: 工作压力范围: 0.25MPa~0.6MPa; 额定工作压力: 0.3MPa; 额定流量: 1L/s和1.5L/s; 覆盖直接(安装高度25m): 3.5m; 发泡倍数: ≥5。
湖南省晋泰消防检测有限公

2.泡沫液的作用与类型
泡沫液的作用 泡沫液本身不能灭火,是通过与水混合 形成混合液,再吸入(或鼓入)空气产生泡 沫来灭火。泡沫灭火系统的作用就是将泡沫 液与水按比例混合,利用管道(或水带)输 送至泡沫产生装置,将产生的泡沫按一定的 形式喷出,以覆盖或淹没实现灭火。
湖南省晋泰消防检测有限公
湖南省晋泰消防检测有限公

PY系列移动式低倍数泡沫灭火装置图示
湖南省晋泰消防检测有限公

组合型泡沫设备
PGX箱型固定式泡沫灭火 装置具有结构紧凑,使用 灵活等特点。弥补了大型 固定式灭火系统机动性能 差,占地面积大的不足, 同时避免手提式灭火器容 量少,保护面积小的缺点。 通常应用于隧道、地下车 库、加油站、发电厂等适 宜自救的场所,以及大型 固定式消防设备不宜安装 的场所。
湖南省晋泰消防检测有限公

4. 系统设备、主要性能参数
泡沫系统设备由通用设备和专用设备组成。通用设备主 要是消防水泵和报警控制等设备;专用设备是泡沫比例 混合设备和泡沫产生设备。 泡沫系统专用设备主要有: 1.泡沫比例混合设备 (1)泡沫比例混合器(负压式、管线式); (2)泡沫比例混合装置(压力式、平衡式)。 2.组合型泡沫设备 (1)ZPS32系列泡沫/水喷淋联用自动灭火装置; (2)PY系列移动式泡沫灭火装置; (3)PGX系列箱型固定式泡沫灭火装置。
湖南省晋泰消防检测有限公

PHP系列平衡式泡沫比例混合装置
湖南省晋泰消防检测有限公

泡沫比例混合设备
(4)工作原理: 装置由:平衡阀、持压阀、泡沫比例混合器、泡沫泵、控制柜、支架等组 成。平衡阀安装在泡沫主管路上,对进入泡沫比例混合器的泡沫量进行动态调节, 当泡沫原液由泡沫泵打出来以后,一部分经过管道流向平衡阀,一部分流向持压 阀,通过回流管路流回泡沫罐。流向平衡阀的泡沫液经过平衡阀调节后流向比例 混合器与水混合成一定比例的混合液,经过管道输送到相应的喷射设备。
湖南省晋泰消防检测有限公

泡沫比例混合设备
管线式泡沫比例混合器 (1)主要特点、应用场所: 属负压式比例混合器,在同类产品中它具有轻便灵活,调 节余地大等优点。主要应用于现场无法安装大型消防设备或无法 永久安装固定管道的泡沫保护场所。 (2)性能参数: 工作压力范围: 0.7MPa~0.8MPa; 混合比: 3%或6% ; 额定流量: 8L/s和4L/s;
湖南省晋泰消防检测有限公

PT系列空气泡沫喷头
湖南省晋泰消防检测有限公

组合型泡沫设备
1.ZPS32系列泡沫/水喷淋联用自动灭火装置 (1)主要特点: ZPS型泡沫/水喷淋联用自动灭火装置是由湿式自动喷水灭火系 统和压力式泡沫比例混合装置,通过自动控制阀:压力泄放阀和泡 沫液控制阀组合而成。即可做为泡沫系统使用,亦可切断泡沫液供 给管路做为湿式系统独立使用。 (2)主要应用场所: 危险品仓库、车库、飞机库、停车场、化工厂、锅炉房、石化 企业、冶金企业等。 (3)主要性能参数: 混合液流量范围: 4L/s~32L/s; 工作压力范围: 0.14MPa~1.2MPa; 混合比: 3%或6%; 储罐容积: 700L~3000L。
相关文档
最新文档
