花键轴规格表
E22-141法国花键标准
种配合时，它们是接触的）。 在外径定心时，外花键齿顶面和内花键齿槽底面接触，而且内、外花键的齿面也接触。外
花键和内花键的这种双重连接决定了内、外花键的齿面之间应该有一个相当重要的间隙，以保 证外径定心的准确性。
.cos
(
π 2N
)
;
在
N
为偶数或
N
为奇数时，δG1=
δe sin(θ1)
。
8
E22-141 直齿渐开线花
公差与配合：
z 概述： 当外花键与内花键为下列情况时，其表面可以相互紧密配合： a． 外径定心时，外花键的齿顶面与内花键的齿槽底面配合。 b．齿面定心时，外花键的齿顶面与内花键的齿面配合。 c． 内径定心时，外花键的齿槽底面与内花键的内孔配合。 为保证一对内、外花键相配表面的一致性，须取同一种配合。外花键与内花键的配合形式
G—量棒间距；用两根圆柱形量棒检查内花键，所测得的
量棒内侧之间的检查尺寸。
G1—量棒间距；用三根分布角度相等的圆柱形量棒检查内 花键，所测得的量棒内侧之间的检查尺寸。
h—外花键齿顶倒角的径向高度。
J—“全断面”刀具齿形截面上的倒角线与齿面线的相交点尺寸。
k—跨测齿数；在测量 E 值时所包含的花键齿数。 L—从倒角起点处通过的节圆直径（L=A-2h）。
外花键
用量棒检查 内花键
m—模数。
N—齿数。 P—分度圆齿距（周节）；（或范切节圆齿距）。 p—基圆的弧齿距，简称基节。 R—“平齿根”外花键齿槽圆角与其切削刀具齿 顶端圆角的最大半径。 R1—“圆齿根” 外花键齿槽圆角与其切削刀具
国标花键标准尺寸表__概述说明以及解释
国标花键标准尺寸表概述说明以及解释1. 引言1.1 概述本篇文章旨在介绍国标花键标准尺寸表的概念、重要性以及其解读方法。
国标花键是工程领域中常用的连接元件，而尺寸表则是对花键尺寸和参数进行规范化记录的工具。
通过本文的阐述，读者将能够全面了解国标花键及其尺寸表的定义、功能、应用范围，并学会如何准确地读取和理解尺寸表。
1.2 文章结构本文共分为五个主要部分：引言、国标花键标准尺寸表概述说明、国标花键标准尺寸表解释、实例分析与应用案例分享以及结论与未来展望。
其中，引言部分将提供背景信息和文章结构，为后续内容做铺垫；其他各部分将逐步展开对相应主题的详细叙述与探讨。
1.3 目的本文主要目的有三点：首先，介绍并概括国标花键及其尺寸表的基本概念和定义，帮助读者建立起对相关术语和知识框架的理解；其次，阐明国标花键的作用和应用范围，让读者了解花键在工程领域中的重要性；最后，向读者详解国标花键标准尺寸表的结构及其各个参数的含义，指导读者如何高效地解读和利用尺寸表。
通过本文的阅读，相信读者将能够更好地理解和运用国标花键标准尺寸表，并在实际工作中取得更好的成果。
以上为“1. 引言”部分内容的详细清晰撰写，请参考。
2. 国标花键标准尺寸表概述说明2.1 国标花键的定义国标花键是指符合国家标准要求的一种机械连接元件，它通常由一个凸出的轴部和一个相配合的凹入孔部组成。
花键可以实现机械传动及定位功能，在许多机械装置中起到重要作用。
2.2 花键的作用和应用范围花键在机械传动方面起到两个主要作用：定位和传递转矩。
通过花键的设计和安装，可以使两个相互连接的轴线保持正确的位置，并能够承受一定的转矩。
花键广泛应用于各种机械设备中，如汽车发动机、水泵、风力发电机等。
2.3 花键尺寸表的重要性和意义花键尺寸表作为国家标准的一部分，具有重要的规范性和指导意义。
它详细列出了不同类型和规格的花键所需遵循的尺寸参数，包括长度、宽度、高度等。
使用花键尺寸表可以确保生产过程中制造出符合质量要求并且能够正确安装和使用的花键。
花键轴
花键轴的介绍及常见类型
1、作用：是机械传动一种，和平键、半圆键、斜键作用一样，都是传递机械扭矩的，
2、结构：在轴的外表有纵向的键槽，套在轴上的旋转件也有对应的键槽，可保持跟轴同步旋转。
在旋转的同时，有的还可以在轴上作纵向滑动，如变速箱换档齿轮等。
3、应用举例：在制动器、转向机构。
还有一种是可伸缩的轴，由内外管组成，外管有内齿，内管有外齿，套在一起。
使用时在传递旋转扭矩的同时，在长度方向可以伸缩。
4、材质：40cr
5、热处理。
淬火表面硬度hrc45--50
花键轴常见类型
花键轴分矩形花键轴和渐开线花键轴两大种类,花键轴中的矩形花键轴应用广泛,而渐开线花键轴用于载荷较大，定心精度要求高，以及尺寸较大的链接。
矩形花键轴通常应用于飞机、汽车、拖拉机、机床制造业、农业机械及一般机械传动等装置。
由于矩形花键轴多齿工作，所以承载能力高，对中性、导向性不错，而其齿根较浅的特点可以使其应力集中小。
另外花键轴的轴与毂强度削弱小，加工比较方便，用磨削方法可以获得较高的精度。
渐开线花键轴用于载荷较大，定心精度要求高，以及尺寸较大的链接。
其特点：齿廓为渐开线，受载时齿上有径向力，能起自动定心作用，使各齿受力均匀，强度高寿命长，加工工艺与齿轮相同，易获得较高精度和互换性。
英制花键标准尺寸规格表__概述说明以及解释
英制花键标准尺寸规格表概述说明以及解释1. 引言1.1 概述英制花键标准尺寸规格表是一种工业标准化的文档，通过规定英制花键的尺寸和规格，为生产和设计过程中提供了重要的参考依据。
该标准尺寸规格表广泛应用于航空航天、汽车工业以及机械制造等行业，在产品设计、生产流程与效率优化方面发挥着关键作用。
1.2 文章结构本文主要围绕英制花键标准尺寸规格表展开讨论，分为五个主要部分。
引言部分将概述文章的目的、结构和背景信息。
紧接着，在“2. 英制花键标准尺寸规格表概述说明”部分，将详细介绍该标准尺寸规格表的定义、重要性以及发展历程。
接下来，“3. 英制花键标准尺寸规格表解释”部分将解读该规格表的组成部分，并说明如何理解其中的尺寸规格与设计要求之间的关联性。
进一步，“4. 英制花键标准尺寸规格表在工业中的应用案例分析”部分将提供具体案例，探讨不同行业中该规格表应用的实践效果。
最后，在“5. 结论”部分，本文将总结英制花键标准尺寸规格表的重要性，并对其未来发展进行展望。
1.3 目的本文旨在向读者介绍和解释英制花键标准尺寸规格表。
通过概述该规格表的概念、应用领域和发展历程，希望读者能够全面了解该规格表的意义和作用。
此外，文章还将深入探讨如何理解该规格表中的尺寸规格，并解释这些规格与产品设计要求之间的关联性。
通过工业中的实际案例分析，读者将获得对该标准尺寸规格表在不同行业中应用的具体认识和了解。
最终，本文将总结英制花键标准尺寸规格表的重要性，并对未来发展提出一些可能的展望。
2. 英制花键标准尺寸规格表概述说明2.1 什么是英制花键标准尺寸规格表英制花键标准尺寸规格表是一份用于指导设计和制造工程师在工业领域中使用花键的参考文档。
它包含了关于花键的标准化尺寸、形状、材料以及其他相关要求的详细说明，从而确保花键与其他零件的配合性和互换性。
这个规格表通过确立统一的标准，使得不同厂商和行业之间能够更加方便地设计、生产和维修各种设备。
二）花键的规定画法及标注
⼆）花键的规定画法及标注(⼆）花键的规定画法及标注花键是把键直接做在轴上和轮孔上，成⼀整体。
主要⽤来传递较⼤的扭矩。
花键的齿型有矩形和渐开线形等，其中矩形花键应⽤最⼴，其结构和尺⼨已标准化，下⾯介绍矩形花键轴及孔的画法及尺⼨标注。
1.外花键的画法如图12-14所⽰。
在平⾏于外花键轴线的投影⾯的视图中，⼤径⽤粗实线，⼩径⽤细实线绘制；并⽤断⾯图画出全部或⼀部分齿型，但要注明齿数；⼯作长度的终⽌端和尾部长度的末端均⽤细实线绘制，并与轴线垂直；尾部则画成与轴线成30度的斜线；花键代号应写在⼤径上。
图12-142.内花键的画法在平⾏于花键投影的轴线上的剖视图中，⼤径及⼩径都⽤粗实线绘制；并⽤局部视图画出全部或⼀部分齿形，图12-15所⽰。
图12-153.花键连接的画法。
⽤剖视表⽰花键连接时，其连接部分⽤花键轴的画法表⽰，如下图所⽰。
图12-164.花键的标注。
花键标注的⽅法有两种：⼀种是在图上标出公称尺⼨D（⼤径），d（⼩径）,b（键宽）和z（齿数）等（图12-14，12-15)；另⼀种是⽤代号标柱：Z-dxDxb，如图12-16所⽰。
两种标柱形式都需标出花键的⼯作长度（L）。
⼆、销销在机器中，可起定位与连接作⽤。
常⽤的销有圆柱销和圆锥销等。
开⼝销要与六⾓开槽螺母配型。
销的规定标记如⽰例：销 GB/T 119.1 10h8×60 表⽰公称直径d=10、公差为h8，公称长度L=60，材料为钢，不淬⽕，销GB/T 117 10×60 表⽰公称直径d=10，长度L=60，材料为35钢，热处理硬度为HRC28～销GB/T 91 5×50 表⽰公称规格d=5，公称长度L=50，材料为Q235，不经表⾯处理的开际最⼤直径为4.6mm，最⼩直径为4.4mm。
图12-17 定位销第三节滚动轴承滚动轴承是⽀承轴的部件，主要由内圈、外圈、滚动体、保持架组成，按其在⼯作中承受的⼒不同可以分为：向⼼轴承、推⼒轴承、向⼼推⼒轴承，如表7-3所⽰。

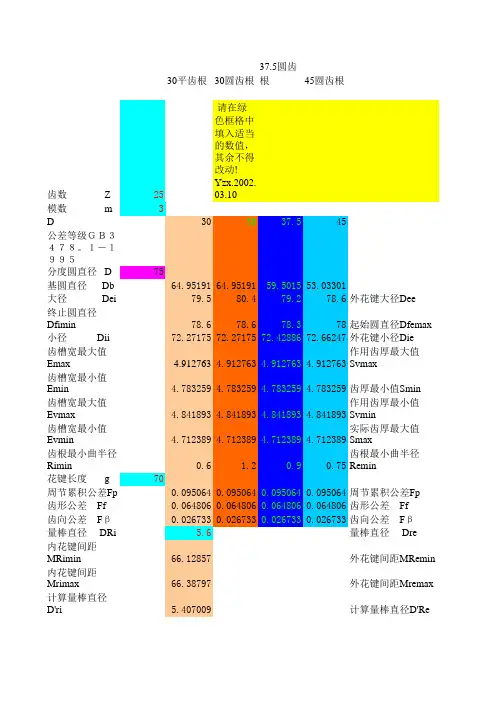

花键参数表
30平齿根30圆齿根37.5圆齿根45圆齿根齿数 Z25请在绿色框格中填入适当的数值，其余不得改动! Yzx.2002.0模数 m3压力角αD303037.545公差等级ＧＢ３４７８。
１－１９９５分度圆直径 D75基圆直径 Db64.9519164.9519159.501553.03301大径 Dei79.580.479.278.6外花键大径Dee终止圆直径Dfimin78.678.678.378起始圆直径Dfemax小径 Dii72.2717572.2717572.4288672.66247外花键小径Die齿槽宽最大值Emax 4.912763 4.912763 4.912763 4.912763作用齿厚最大值Svmax齿槽宽最小值Emin 4.783259 4.783259 4.783259 4.783259齿厚最小值Smin齿槽宽最大值Evmax 4.841893 4.841893 4.841893 4.841893作用齿厚最小值Svmin齿槽宽最小值Evmin 4.712389 4.712389 4.712389 4.712389实际齿厚最大值Smax齿根最小曲半径Rimin0.6 1.20.90.75齿根最小曲半径Remin花键长度 g70周节累积公差Fp0.0950640.0950640.0950640.095064周节累积公差Fp齿形公差 Ff0.0648060.0648060.0648060.064806齿形公差 Ff齿向公差 Fβ0.0267330.0267330.0267330.026733齿向公差 Fβ量棒直径 DRi 5.6量棒直径 Dre内花键间距MRimin66.12857外花键间距MRemin内花键间距Mrimax66.38797外花键间距Mremax计算量棒直径D'ri 5.407009计算量棒直径D'ReDce75.13588αce0.5267230.051255845invαimax0.033037invαemaxinvαimin0.0313110.1390070.1321640.4525310.444980.9004770.9037340.4499310.4423840.900480.9037370.4499240.442377αimax25.77875αimin25.3463430平齿根30圆齿根37.5圆齿根45圆齿根不得改动! Yzx.2002.03.10787877.777.471.6717571.6717571.8288672.0624770.569.670.871.44.712389 4.712389 4.7123894.7123894.512015 4.512015 4.512015 4.5120154.582885 4.582885 4.5828854.5828854.641519 4.641519 4.6415194.6415190.6 1.20.90.750.0950640.0950640.0950640.0950640.0648060.0648060.0648060.0648060.0267330.0267330.0267330.026733889.5578989.741985.649717λ0.070870.113143invαemin0.1114160.4206640.4151840.6545580.6517030.7930290.7948190.6550320.6520880.7930290.7948190.6550320.652088。
花键轴加工工艺及花键滚刀设计
3228
27.059mm
花键滚刀校验计算
花键节圆直径 花键在节圆上的齿形角 花键的计算键宽
花键的计算内径
代圆弧半径和代圆弧中 心应协调 以上数据与计算数据基本相等，合格。
三维建模
根据以上的计算结果，在Pro/E平台进行三维建模，如下图所示：
主要技术条件
1）滚刀表面粗糙度：前刃面、齿形、内孔及两端面粗 糙度不小于3.2µ m，轴台外不小于6.3µm。 2）滚刀内孔极限偏差不超过D1级。 3）滚刀外径、轴台直径和轴台长度的极限偏差不得超 过d10级。 4）滚刀总长度极限偏差不超过d9级。
±0.02 T=65
20 20 0.020
二维零件图
二维零件图
切削用量选用：
切削用量选用：
根据以上工艺分析及切削用量等选择， 制作的加工工艺卡片以及工序卡片如论文 附录所示。
花键滚刀设计
根据花键轴花键尺寸，参考《复杂刀具设计手 册》，选定的花键滚刀基本尺寸及槽数如下表：
滚刀 外径 Deg 100 轴台 外径 D1 55 轴台 长度 l1 4
花键.轴尺寸
14.213mm
14.033mm
-2.252mm
26.946mm
14.970mm
花键滚刀齿形误差分析
齿形误差分析计算结果如下表所示：
α
Δρ×10-4 |Δρ|×10-4 总误差 键宽公差 验算
8°
10°
12°
14°
16°
18°
20°
-30.89
21.509
9.452
-30.99
-64.69
-56.19
测量线距节线
高度 Δhx（mm）
辅助角 β（mm）
矩形齿花键轴课程设计
2. 基准选择-----------------------------------------------------------------------（8）
3. 加工路线的拟定--------------------------------------------------------------（8）
荆楚理工学院 课程设计成果
学院： 机械工程学院 班 级： 10 级数控 2 班
学生姓名：
学 号：
设计地点（单位）： 荆楚理工学院
设计题目：
矩形齿花键轴课程设计
完成日期： 2013 年 1 月
指导教师评语： ____________________________________________________________________ ____________________________________________________________________ __________________________________________________________
键和花键公差
Φ58H7（
+0.03 0
）Ⓔ
A
五、矩形花键联结的公差、配合
（一）矩形花键的主要尺寸
花键分为内花键（花键孔）和外花 键（花键轴），它是把键和轴、键 槽和轮毂做成一整体的联结件，它 既可以是固定联结，也可以是滑动 联结。与键联结相比，花键联结有 联结可靠，强度高，可以传递较大 的转矩，且孔、轴定心精度高和导 向精度高等优点。
内花键：6×28H6×32H10×7H9 外花键：6×28g5×32a11×7f7
花键副： 6 28 H 6 H10 H 9 g5 a11 f 7
三、普通平键联结的公差与配合
2.非配合尺寸的公差带 平键高度h公差带一般采用h11，它的长度L的公差带采
用h14 轴键槽长度L采用H14，国标对轴键槽深度t1和轮毂键槽
深度t2作了专门规定。
三、普通平键联结的公差与配合
3. 键 槽 的 形 位 公 差 应分别规定轴键槽对轴的基准线和轮毂槽对 孔的基准轴线的对称度公差，
一般可按对称度公差7~9级选取，查表时，公 称尺寸是指键宽。
三、普通平键联结的公差与配合
4、键槽表面粗糙度： 键槽配合面的表面粗糙度一般取
Ra1.6~3.2μm，槽底取Ra6.3μm。
四、标注 ：
轴键槽的标注 1、标注槽深d-t1及公差 2、标注槽宽b及公差 3、标注对称度公差 4、标注表面粗糙度
矩形花键结构示例：
五、矩形花键联结的公差、配合
矩形花键的基本尺寸 ：基本尺寸有小 径d、大径D、键宽和键槽宽B。键数 规定为偶数，分别为6、8、10三种。
五、矩形花键联结的公差、配合
（二）矩形花键联结的定心方式
五、矩形花键联结的公差、配合
花键轴-毕业设计说明书
（4）焊接件
焊接件主要用于单件小批生产和大型零件及样机试制。其优点是制造简单， 生产周期短，节
省材料，重量轻。但其抗震性较差，变形大，需经时效处理后才能进行机械加工。
由于毛坯制造技术的限制，零件被加工表面的技术要求还不能从毛坯制造直接得到，
因此毛坯上某些表面需要留一定的加工余量，通过机械加工达到零件的质量要求。
查《机械设计与制造工艺简明手册》表10-8得：毛坯单边余量公差为3：5，L=176mm。
各倒角R=1mm。
3、机械加工工艺路线确定
方案I:5Fra bibliotek锻件10
热处理
足要求。在加工键槽和中心孔时，采用专用夹具定位和加紧，螺纹加工安排在半精加工后。
2.毛坯选择
2.1
毛坯是用来加工各种工件的坯料，毛坯主要有：铸件，锻件，焊件，冲压件及型材等。
（1）铸件
对形状较复杂的毛坯，一般可以用铸造的方法制造。目前大多数铸件采用砂型铸造，
对尺寸精度要求较高的小型铸件，可采用特种铸造，如永久型铸造，精密型铸造，压力铸造
粗铳•
半精铳——
-磨削
公差等级:
IT11
IT9
IT8
粗糙度:
12.5
3.2
1.6
026°0.oi外圆柱面:
加工方案：
粗车------
半精车
--磨削
公差等级：
IT11
IT9
IT7
粗糙度：
12.5
3.2
0.8
3.2
车端面打中心孔一车外圆一车螺纹一磨削---铳花键键槽
NB滚珠花键
1,000 1,250 ─ ─ ─ ─ 153 97 102 65 76 47 59 35 48 28
1,250 1,600 ─ ─ ─ ─ 195* 127* 130 85 93 59 70 43 55 33
1,600 2,000 ─ ─ ─ ─ ─ ─ 171 116 118 77 86 54 65 40
槽扭曲是相对于花键部有效长度之内任意选取的 100mm表示的。如果超过100mm时，与表B-3的值 成比例。
表B-3 花键轴·槽扭曲公差（最大）
轴的类型 精度等级
公差
研磨轴
高级
精密级（P）
13µm／100mm 6µm／100mm
表B-4 相对于花键轴支持部的各部精度公差（最大）
公称型号
①零部件安装部的 半径方向圆周偏差
●一般产业用 ●带有传送面特殊加工 ●低成本 ●可进行轴端加工、表面处理等 ●轴径尺寸 : 20～50 ●最长5,000mm（参考P.B-29）
B-4 B1-B43-C.indd 章节1:4
2011-11-21 13:30:18
精 度
研磨加工的NB滚珠花键如图那样测量，分为高级和精密级（P）。 经济型请咨询NB。
尺寸表 页码
SSP SSPS
圆柱型
˔带有圆柱键槽的花键外筒 ●带有专用键 ●轴径尺寸441ʙ 4414ʙ
P.B-18 滚 珠 花 键
SSPM
●圆柱无键式花键外筒 ●带有两片固定用锁板 ●轴径尺寸6～10
P.B-20
SSPF SSPFS
SSP 40A
SSP 50A SSP 60A
－6～＋3 －18～－6 －30～－18
SSP 80
SSP 80L
SSP100 SSP100L
din5481标准花键规格表
Din5481标准花键规格表一、概述Din5481标准花键是一种广泛应用于机械传动领域的标准规格，其规格包括外径、内径、齿数、模数、压力角等参数。
本规格表旨在提供Din5481标准花键的相关参数信息，以便设计人员在设计过程中进行参考和使用。
二、规格参数1. 外径（Outer Diameter）Din5481标准花键的外径范围从68.5mm到202.5mm，增量为1.5mm。
设计人员可以根据实际需要选择合适的外径尺寸。
2. 内径（Inner Diameter）内径尺寸取决于花键轴的安装位置以及与之配合的齿轮内径。
一般推荐使用与齿轮配合的轴径作为花键轴的内径尺寸。
3. 齿数（Number of Teeth）Din5481标准花键的齿数可以从20齿开始，增量为2齿。
设计人员可以根据实际需要选择合适的齿数。
一般来说，齿数越多，承载能力越强，但同时也会增加零件的制造难度和成本。
4. 模数（Module）Din5481标准花键的模数范围从0.5mm到3mm，增量为0.25mm。
设计人员可以根据实际需要选择合适的模数。
模数越大，花键的承载能力越强，但同时也会增加零件的尺寸和重量。
5. 压力角（Pressure Angle）Din5481标准花键的压力角为30°。
设计人员在设计过程中应保持与配合齿轮的压力角一致，以确保良好的啮合性能。
三、适用范围Din5481标准花键广泛应用于各种机械传动系统，如汽车、航空、船舶、工业机械等。
其适用于传递扭矩、固定轴向力以及实现精确的轴向定位等场合。
根据不同的使用条件和要求，Din5481标准花键可采用不同的材料、热处理方式和加工工艺。
四、设计建议在设计Din5481标准花键时，需要考虑以下因素：1. 强度和刚度：根据工作载荷和转速要求，选择合适的材料和热处理方式，以保证花键的强度和刚度。
2. 耐磨性：考虑花键在工作中接触的介质和工况条件，选择合适的表面处理或涂层工艺以提高耐磨性。
THK花键LTR
CT N•m 1.96 3.92 31.3 56.8 105 180 418
C0T N•m 2.94 7.84 34.3 55.8 103 157 377
C KN 1.47 2.84 7.06 10.2 15.2 20.5 37.8
C0 KN 2.55 4.9 12.6 17.8 25.8 34 60.4
静态容许 力矩 MA注） N•m 67.6 118 210 290 687 1340 1600
支撑轴承 基本额定载荷 C kN 12.7 16.3 17.6 20.1 37.2 41.7 53.1 C0 kN 11.8 15.5 18 24 42.5 54.1 68.4
质量
d1 4.5 4.5 4.5 6.6 9 11 11
公称型号的构成例
2 LTR50 K UU ZZ CM +1000L H K
公称型号 法兰方向 标记 （※1） 旋转方向 间隙标记 （※4） 精度标记 标准空心 花键轴的标识 （※5） （※6） 花键轴总长度 （单位mm） 。（※5） 参照A 。（※6） 参照A 。 1根轴上 花键 支撑轴承部 梯型花键的个数 母防尘用 防尘用 （只有1个时无标识） 零件标记(※2) 零件标记(※3) （※2） 参照A
(※1)无标识∶标准
。（※3） 参照A
。（※4） 参照A
K∶法兰反向
A
〃ީс䖳䈭൞ᢶᵥ᭥ᤷ㖇ㄏ䗉ޛ ޢ〦ශਭᶛỶ㍘
501-2C
外筒旋转式滚珠花键
滚珠花键
单位∶mm
花键 轴径 D0 h7 16 20 25 32 40 50 60 钢球 列 6 6 6 6 6 6 6
基本额定扭矩
基本额定载荷
φ
LTR16A型及更大型
键配合的公差尺寸
§10-2 花键联接
花键联接旳概述：
花键联接
内花键（花键孔） 外花键（花键轴）
与单键联接相比优点: 定心和导向精度高、承载 能力强。
花键按其截面形状分为：矩型花键， 渐开线花键 和三角形花键。
一 、矩型花键旳基本尺寸 1、基本尺寸（如图10-6）
2、系列{轻；中} 轻、中系列分6、8、10个键，小径、B都相
一、花键旳标注：
矩形花键旳配合代号和尺寸公差代号
标注顺序为：
键齿数N×小径d ×大径D×键宽B（花 键旳尺寸公差带或配含代号标注在各自旳 基本尺寸之后）。见下图10-10示.
二、标注阐明：
花键规格：N×d ×D×B
8×23 ×26×6
花键副： 标注花键规格和配合代号
8
23
H7 f7
26
H 10 a11
6
H 11 d 10
内花键： 标注花键规格和尺寸公差代号
8×23H7×26H10×6H11
外花键： 标注花键规格和尺寸公差代号
8×23f7×26a11×6d10
2、尺寸公差带： 表10-2平键联接旳三种配合及其应用
配合 尺寸b旳公差 种类 带
轴键 轮毂 槽 键槽
应用
较松
H9 D10 用于导向平键，轮毂可在轴上移动
联接 H９
一般
N9 Js9 键在轴键槽中和轮毂键槽中
联接
均固定，用于载荷不大旳场
合
较紧
P9 P9 键在轴键槽中和轮毂键槽中
联接
均牢固地固定，用于载荷较
同，仅大径不同（中系列大径大某些）
二、矩形花键旳定心 1、花键联接定心旳三种方式（如图10-7）：
⑴、小径d定心 ⑵、大径D定心 ⑶、键（槽）宽侧定心 国标要求矩形花键采用小径定心。 2、小径定心旳优点：小径较易确保较高旳加工精度和表面
花键的画法与标注
矩形花键的基本尺寸
摘自GB/T 1144—2001 基本尺寸系列
小径 d 11 13 16 18 21 23 26 28 32 36 42 46 52 56 62 72 82 92 102 112 6×23×26×6 6×26×30×6 6×28×32×7 6×32×36×6 8×36×40×7 8×42×46×8 8×46×50×9 8×52×58×10 8×56×62×10 8×62×68×12 10×72×78×12 10×82×88×12 10×92×98×14 10×102×108×16 10×112×120×18 10 8 6 26 30 32 36 40 48 50 58 62 68 78 88 98 108 120 14 16 18 12 6 7 6 7 8 9 10 — — — — 轻 规格 N×d×D×B 系 列 键数 N 大径 D 键宽 B 中 规格 N×d×D×B 6×11×14×3 6×13×16×3.5 6×16×20×4 6×18×22×5 6×21×25×5 6×23×28×6 6×26×32×6 6×28×34×7 8×32×38×6 8×36×42×7 8×42×48×8 8×46×54×9 8×52×60×10 8×56×65×10 8×62×72×12 10×72×82×12 10×82×92×12 10×82×102×14 10×102×112×16 10×112×125×18 10 8 6 系 列 键数 N 大径 D 14 16 20 22 25 28 32 34 38 42 48 54 60 65 72 82 92 102 112 125 14 16 18 12 6 7 6 7 8 9 10 键宽 B 3 3.5 4 5
对称度公差（适用于单项检验法）
3
花键轴规格表
花键轴规格表：内花键：6×211323H7×26H10×6H11，GB/T1144—2001。
外花键5261：6×23f7×26a11×6d10，GB/T1144—2001。
花键副：6×23H7/f7×26H10/a11×6H11/d10GB/T1144—2001。
在机械制图中，花4102键的键齿作图比较1653繁琐。
为提高制图效率，许多国家都制订了花键画法标准，国际上也制订有ISO标准。
中国机械制图国家标准规定:对于矩形花键，其外花键在平行于轴线的投影面的视图中，大径用粗实线、小径用细实线绘制。
花键的工作长度的终止端和尾部长度的末端均用细实线绘制。
对于渐开线花键，画法基本上与矩形花键相同，但需用点划线画出其分度圆和分度线花键的齿数较多，总接触面积较大，因而可承受较大的载荷；轴上零件与轴的对中性好，这对高速及精密机器很重要；导向性好，这对动联接很重要；可用磨削的方法提高加工精度及联接质量；制造工艺较复杂，有时需要专门设备，成本较高。
花键轴：花键轴是机械传动一种，和平键、半圆键、斜键作用一样，都是传递机械扭矩的，在轴的外表有纵向的键槽，套在轴上的旋转件也有对应的键槽，可保持跟轴同步旋转。
在旋转的同时，有的还可以在轴上作纵向滑动，如变速箱换档齿轮等。
基本概念：1、作用：是机械传动一种，和平键、半圆键、斜键作用一样，都是传递机械扭矩的。
2、结构：在轴的外表有纵向的键槽，套在轴上的旋转件也有对应的键槽，可保持跟轴同步旋转。
在旋转的同时，有的还可以在轴上作纵向滑动，如变速箱换档齿轮等。
3、应用举例：在制动器、转向机构。
还有一种是可伸缩的轴，由内外管组成，外管有内齿，内管有外齿，套在一起。
使用时在传递旋转扭矩的同时，在长度方向可以伸缩。
4、材质：40Cr。
5、热处理。
淬火表面硬度HRC45--50。
花键轴规格表
花键轴规格表
导程丝杆雕刻机丝杠移动丝杆螺丝杆传动升降花键轴48 滚柱丝杆挖掘机丝杆正反牙滚珠丝杆左右牙丝杠不锈钢梯形丝杆0602滚珠丝竿正反牙丝杠曲轴连杆往复式梯形螺杆螺母小电机丝杆来回轴自动多头梯形丝杆小型步进电机丝电动丝杠来回轴自动绞龙配件t6丝杆
1、作用：是机械传动一种，和平键、半圆键、斜键作用一样，都是传递机械扭矩的。
2、结构：在轴的外表有纵向的键槽，套在轴上的旋转件也有对应的键槽，可保持跟轴同步旋转。
在旋转的同时，有的还可以在轴上作纵向滑动，如变速箱换档齿轮等。
3、应用举例：在制动器、转向机构。
还有一种是可伸缩的轴，由内外管组成，外管有内齿，内管有外齿，套在一起。
使用时在传递旋转扭矩的同时，在长度方向可以伸缩。
4、材质：40Cr。
5、热处理。
淬火表面硬度HRC45--50。
花键轴分矩形花键轴和渐开线花键轴两大种类,花键轴中的矩形花键
轴应用广泛,而渐开线花键轴用于载荷较大，定心精度要求高，以及尺寸较大的连接。
矩形花键轴通常应用于飞机、汽车、拖拉机、机床制造业、农业机械及一般机械传动等装置。
由于矩形花键轴多齿工作，所以承载能力高，对中性、导向性不错，而其齿根较浅的特点可以使其应力集中小。
另外花键轴的轴与毂强度削弱小，加工比较方便，用磨削方法可以获得较高的精度。
渐开线花键轴用于载荷较大，定心精度要求高，以及尺寸较大的连接。
其特点：齿廓为渐开线，受载时齿上有径向力，能起自动定心作用，使各齿受力均匀，强度高寿命长，加工工艺与齿轮相同，易获得较高精度和互换性。
IKO滚珠花键
C-Lube自润滑滚珠花键G
MAG 对应长期免维护!
淡蓝色侧板是 免维护的标志。
花键轴
外筒 键槽 外筒主体 钢球 C-Lube自润滑部件 侧板 密封垫片
滚珠花键G
LSAG
Points
1●尺寸小巧 采用不使用保持器的独特钢球保持方法，对于轴径， 外筒外径相设计得较小。
3●满足多样需求的丰富产品群 外筒形状有标准型(圆筒形)和法兰型2种，外筒长度在 相同的截面尺寸下有2种不同的类型。此外，花键轴有 实心轴和可用于配管、配线、排气等的空心轴，可根 据机械、装置的规格选择最适合的产品。
、 、
Ⅱ- 110
-预压量的大小-
7 预压量的大小
间隙 标准 轻预压
：T0
：无标记
：T1
订购成套产品或外筒单件时指定。
预压量大小的详细内容请参照表2。 所适用的预压种类请参照表3。
表2 预压量
预压的种类
项目 预压标记
间 隙 标 准
T0 (无标记)
轻预压
T1
注(1) (2)
备注
零间隙或有微小间隙。 零预压或轻微预压状态。
Ⅱ- 115
号的形式标记、尺寸和部件标记、预压标记、等级标记、互换性标记、 辅助标记来注明适用的各规格。
自由组合规格
外筒单件
花键轴单件(1)
成套产品
1 234 5 6
MAG L
5 C1
7 8 9 10
T1 H S1 /N
LSAG
T5
R150
H S1
MAG L T 5 C1 R150 T1 H S1 /N
非互换性规格
注(1)未内置C-Lube自润滑部件的形式。
