热电阻校验规程

热电阻检定规程

本规程的热电阻包括铂热电阻和铜热电阻。工业铂、铜热电阻由装在保护套管内的一个或多个铂、铜热电阻感温元件组成，包括内部连接线以及用来连接电测量仪表的外部端子（不包括测量、显示装置）。 4.3 温度特性 4.3.1 工业铂热电阻（PRT）工业铂热电阻（α=3.851×10-3 ℃–1），符合国家标准的温度与电阻值之间的函数关
工业热电阻（或感温元件）在温度 t 的电阻值 Rt 与 0℃的电阻值 R0 之比。其中 WI100 为标称电阻比值，与电阻温度系数 α 有直接对应关系。 3.4 电阻比值 WSt relative resistance WSt
标准铂电阻温度计在温度 t 的电阻值 Rt 与在水三相点的电阻值 Rtp 之比。 3.5 电阻温度系数 temperature coefficient of resistance
20
251 ~ 450
2
451 ~ 650
0.5
651 ~ 850
0.2
7 计量器具控制计量器具控制包括首次检定、后续检定和使用中检验。
7.1 检定条件 7.1.1 检定设备
检定时所需的标准仪器及配套设备按被检热电阻的类型可从表 3 中参考选择。选用的原则为：检定时用的标准器、电测仪器以及配套设备引入的扩展不确定度换算成温度值应不大于被检热电阻最大允差绝对值的 1/4。
单位温度变化引起电阻值的相对变化。感温元件和热电阻的电阻温度系数用 α 表
示，
α
=
R100 − R0 R0 ⋅100
℃－1
=
(W1I00
−1)×10−2
℃-1。
3.6 允差 tolerance 由热电阻的电阻值在对应标称电阻值的分度表中查算出的温度 t 偏离真实温度（被

热敏电阻测温仪校准规范

数字温度指示调节仪校准程序1.目的此文件的目的是为数字温度指示调节仪而建立的标准程序。

2.范围2.1本程序适用于数字温度指示调节仪的校准2.2校准量程：热电偶：（-200~1600）℃，热电阻：（-200~800）℃3.引用标准JJG617-1996 数字温度指示调节仪检定规程4.环境条件温度：（20±5）℃。

湿度：（45~75）%RH5.参考标准/标准物质6.校准周期温度指示调节仪的检定周期一般不超过 1 年。

7.注意事项7.1校准前温度校验仪和被校温度指示调节仪应放置在同一处等温。

7.2校准前确认被校温度指示调节仪的电源，并使用正确的电源。

7.3校准输入信号为热电偶的连接导线应采用对应分度号的温度补偿导线；校准输入信号为热电阻的连接导线应采用铜导线。

8校准程序8.1外观及功能性检查8.1.1仪表的外形结构应完好。

仪表的名称、型号、规格、测量范围、分度号、制造厂名或商标、出厂编号、制造年月等均应有明确的标记，并将所需的仪表信息记录于校准原始记录表内。

8.1.2仪表外露部件(端钮、面板、开关等）不应松动、破损；数字指示面板不应有影响读数的缺陷。

8.1.3仪表倾斜时内部不应有零件松动的响声。

各开关、旋钮在规定的状态时，应具有相应的功能和一定的调节范围。

8.1.4仪表显示值应清晰、无叠字、亮度应均匀，不应有不亮、缺笔画等现象。

8.2基本误差校准8.2.1热电偶仪表校准：1、把对应分度号的热电偶线（补偿导线）接到对应的热电偶小插头上，然后把小插头插到校准仪的“TC 输入/输出”插孔上，导线的另一端连接到被检仪表的输入端子（如图一所示）。

2、按“SOURCE/MEASURE”键选择输出（SOURCE）模式。

3、按“TC”键选择TC 显示屏幕，继续按这个键来选择需要的热电偶类型(K，J，T等)。

4、按“◄”或“►”选择不同的数位作修改，按“▲”或“▼” 选择所需要的温度。

5、校准点不应少于5 点，一般应选择包括上、下限在内的，原则上均匀的整十或整百摄氏度点。

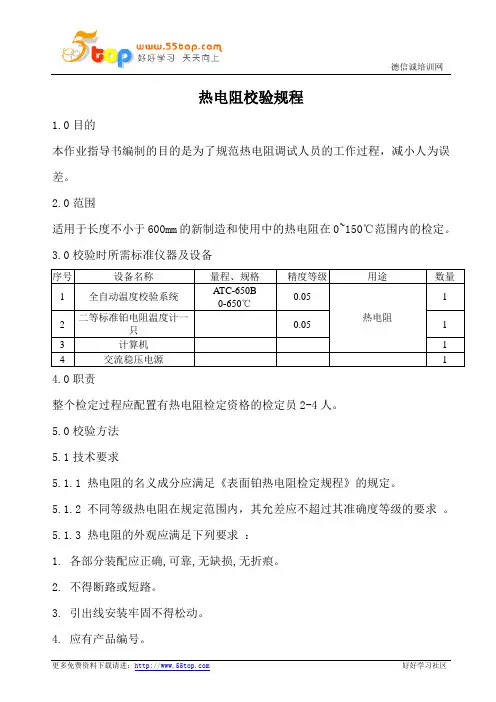

热电阻校验规程1.0目的本作业指导书编制的目的是为了规范热电阻调试人员的工作过程，减小人为误差。

2.0范围适用于长度不小于600mm的新制造和使用中的热电阻在0~150℃范围内的检定。

3.0校验时所需标准仪器及设备序号设备名称量程、规格精度等级用途数量1 全自动温度校验系统ATC-650B0-650℃0.05热电阻12 二等标准铂电阻温度计一只0.05 13 计算机 14 交流稳压电源 1 4.0职责整个检定过程应配置有热电阻检定资格的检定员2-4人。

5.0校验方法5.1技术要求5.1.1 热电阻的名义成分应满足《表面铂热电阻检定规程》的规定。

5.1.2 不同等级热电阻在规定范围内，其允差应不超过其准确度等级的要求。

5.1.3 热电阻的外观应满足下列要求：1. 各部分装配应正确,可靠,无缺损,无折痕。

2. 不得断路或短路。

3. 引出线安装牢固不得松动。

4. 应有产品编号。

5.2检定条件5.2.1 标准器5.2.1.1 二等标准铂电阻温度计一支。

5.2.2 仪器设备5.2.2.1 全自动温度校验系统一套。

5.2.2.2 PC机一台,内装全自动温度校验软件。

5.2.2.3 交流稳压电源一台。

5.2.3 温控设备，应满足检定要求。

5.2.4 电测设备环境条件应符合使用要求。

5.3检定项目和检定方法5.3.1 外观检查用万用表检查表面铂热电阻有无断路或短路，其他装备用目力检查。

5.3.2 绝缘热电阻的测量表面铂热电阻的绝缘电阻值用兆欧表进行测量。

测量前将被测热电阻放在一金属板上，用硅橡胶或其它弹性材料压紧。

测量时将热电阻引出线短路接至兆欧表一个接线柱上，兆欧表另一接线端接至金属板上。

5.3.3 R0 ，R100的检定5.3.3.1 R0的检定在盛有冰水混合物的冰点器内放入冰点杯，将表面铂热电阻紧贴至杯面底部，注意接触良好，在热电阻和杯底间不应有空气层存在。

将热电阻引线牢固地接至自动温度校验系统。

启动电脑程序自动检定。

铂铜热电阻校验规程

铂铜热电阻校验规程铂、铜热电阻校验规程1.0⽬的规范铂、铜热电阻校准的操作，确保铂、铜热电阻的校准结果真实、可靠。

2.0适⽤范围本规程适⽤于-200℃~+850℃整个或部分温度范围使⽤的⼯业铂、铜热电阻的校准和使⽤中检验。

3.0权责⼯程设备部：负责按本规程执⾏铂、铜热电阻的校准及校准记录的管理。

4.0定义4.1 热电阻：由⼀个或多个感温电阻元件组成的，带引线、保护管和接线端⼦的测温仪器。

4.2 标称电阻值R0：热电阻（或感温元件）在0℃时的期望电阻值。

其阻值通常有10Ω、50Ω、100Ω、500Ω、1000Ω，它由制造商申明并标于热电阻上。

感温元件常以其标称电阻值表征，例如⼀个Pt100的感温元件，其标称电阻值为100Ω；Cu50的感温元件，其标称电阻值为50Ω。

4.3 温度/电阻表（分度表）：当R0为标称电阻值时，可根据函数关系制成相应的温度/电阻表（分度表）。

铂热电阻标称电阻值为100Ω的分度表见表2。

其他类型铂热电阻的分度表只要将该分度表中的电阻值乘以R0/100Ω即可（此处的R0为其他类型铂热电阻的标称电阻值）。

铜热电阻分度表亦是如此得到。

5.0内容5.1允差：允差等级是与有效温度范围相对应的。

在有效温度范围内，热电阻的电阻值通过分度表查算出的温度t与真实温度的最⼤偏差不得超过表1给定的允差值。

表1适⽤于任何标称电阻值的热电阻。

对于特定的热电阻，若其有效温度范围⼩于该表规定的范围，应给予说明。

表1 热电阻的允差等级和允差值5.2温度/电阻关系5.3外观5.3.1热电阻各部分装配正确、可靠、⽆缺件，外表涂层应牢固，保护管应完整⽆损，不得有凹痕、划痕和显著锈蚀。

5.3.2感温元件不得破裂，不得有明显的弯曲现象。

5.3.3根据测量电路的需要，热电阻可以有两、三或四线制的接线⽅式，其中A级的热电阻必须是三线制或四线制的接线⽅式。

5.3.4每⽀热电阻在其保护套管上或在其所附的标签上⾄少应有下列内容的标识：类型代号、标称电阻值R0、有效温度范围、感温元件数、允差等级、制造商名或商标、⽣产年⽉。

热电阻校验规程

====Word行业资料分享--可编辑版本--双击可删====
热电阻校验规程
1．拧开接线盒查看内部腐蚀情况。

2．拆下接线，注意三线制热电阻接线要记录线号和主副线之分。

3．拆下接线端子的固定螺丝，抽出电阻芯查看外观有无断线等情况。

4．将热电阻芯装回并固定好螺丝。

5．将万用表档位拨到电阻档的200欧姆档用红黑表笔对接查看阻值Ω1并记录下来。

6．将红黑表笔分别接到热电阻的两接线端，看万用表显示值Ω并记录下来。

7．根据如下公式算出温度：
【（Ω-Ω1）-100】/0.385=℃
8．也可根据温度算出电阻值公式如下：
℃×0.385+100=Ω
9．根据公式算出的温度与标准温度对比可得出热电阻的校验值。

10．如果结果偏大或偏小说明热电阻芯有断路或短路的情况，需维修后重新校验。

11．如果校验值符合热电阻合格。

源-于-网-络-收-集。

温度变送器(热电阻)校准规程

热电阻（温度变送器）较准准规程1.范围本规程适用于本公司生产车间使用的全部类型热电阻（温度变送器）次校准，后续校准，使用中校准。

2.概述热电阻是中低温区最常用的一种温度检测器。

热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。

它的主要特点是测量精度高，性能稳定。

3.计量性能要求在测量范围内，误差应不大于温度变送器热电阻本身规定的误差4.校准4.1校准室的环境校准的温度尽量保持在（20±5）℃，相对湿度不大于85%。

4.2校准的人员资质校准人员必须经过培训并取得资格证书4.3校准的设备经过检定合格的热电阻4.3.1外观检查a)热电阻外观完好，没有明显的损坏。

b)热电阻上的信息完整制造单位或商标；规格型号；准确度等级;出厂编号。

4.3.2校准步骤a)将标准热电阻和需要校准的热电阻（温度变送器）放入水浴中。

b)接通水浴电源，设定好需要校准的温度点，开始加热。

c)将水浴加热到设定好的温度，这时用万用表测量标准热电阻的电阻并通过查表得到所对应的温度。

同时记录需要校准的热电阻（温度变送器）的温度值。

d)取得一个温度校验点的读数并记录好数据，调整温控器，使水浴升高到第二个温度校准点，进行第二个读数；依次进行，一般设置3-5个校准点；e)根据记录的数据，通过计算得出误差值。

5.校准结果处理5.1校准合格的热电阻（温度变送器），将校准数据填写在计量器具校准表R-A6079-007。

并将校准合格标签贴热电阻（温度变送器）上。

5.2校准不合格的热电阻（温度变送器），进行调整修理后再进行校准，如果还不合格则进行报废处理并贴上不合格标签。

6.校准周期热电阻的校准周期一般不超过一年。

热电阻校验仿真仪操作规程

热电阻校验仿真仪操作规程一、开机1、按一下仪表面上标字样的按键，此时显示器应显示出测量状态。

若电池欠电则自动断电，显示屏显示消失，此时应及时充电，在仪表尾部有一充电插孔，插上本仪表所配的充电器即可充电。

正常充电为红色，充满为绿色。

2、校零：开机5分钟等仪表稳定后，根据下述相应的测量项目用表笔短路输入端，并按“ZERO ”（校零）键即可校正仪表零点，此后即可正常工作。

二、温度及热电阻测量1、开机2、重复按RTD （型号）键，可选择Pt100、Pt10、BA1、BA2、Cu100、Cu50、G 中所需的热电阻型号。

3、重复按线制键可选择二制、三线制、四线制测量方式。

4、若选择二线制方式，则把热电阻接到COM 端及2W 两接线端子，则仪表显示所测的温度及相应的电阻值。

.5、若选择三线制方式则把热电阻二引线端的两导线分别接到COM 及3W 端，热电阻的另一单独引线2W ，则仪表显示所测的温度及对应的电阻值。

若选择四线制方式，则把热电阻的其中一端的两引线接到2W 端及4W 端，则仪表显示所测的温度及对应的电阻值。

若输入电阻超过该热电阻型号对应的测阻范围，则显示超量标志“OVERRANGE ！”.三、输入电流测量1、开机2、按一次“mA ”键，使仪表处于电流测量状态。

3、从“COM ”及“mA In"两接线输入需测电流，则仪表显示出所测电流以及该电流占4-20mA 量程的百分比，以方便温度、压力等变送器的换算。

四、温度、电阻、电流同时测量1、同上述(二)温度测量，并连接好热电阻。

2、同上述(三)电流测量，并连接好电流输入。

3、再次按“mA ”，则交替显示所需测量值。

五、热电阻模拟及Ω输出1、开机2、按“RTD ”型号键选择所需的型号。

3、短路“COM ”及“OHM RTD ”，按ZERO 键，以下两步为测量输出电阻。

4、接线端“OHM OUT ”及“COM ”端作为精密可调电阻的输出端，电阻的一输出端“COM ”本身就是一输入测量端，故不用再连接。

热电阻维护检修规程

热电阻维护检修规程1.1 概述热电阻是以铂丝或铜丝制成的测温元件，它是利用金属的电阻值随温度变化而变化的特性来测量温度的。

按国家规定，从1988年起，采用IEC标准分度，即用Pt100、Pt10、Cu50、Cu100等。

1.2 技术标准1.2.1 热电阻在0℃时的阻值（R0）与其在100℃时的阻值（R100）之比（W100 = R100/R0），如等几种。

1.2.5 绝缘电阻：电阻元件与保护管之间的绝缘电阻，铂电阻≮100ΜΩ（100V），铜电阻≮20ΜΩ（100V）。

1.3 检查校验1.3.1 检查1.3.1.1 外观检查：热电阻元件和引线应清洁、干燥、完整、无锈；金属电阻丝绕制整齐，无外露碰壳；骨架无破裂，无明显弯曲；电阻体的导热片应紧贴温度计的保护套管内壁。

1.3.1.2 接线盒各部件应完整，螺丝有弹簧垫圈，密封性能好；对装在室外或可能有水汽渗入的接线盒，外部须有防水罩。

1.3.1.3 对于正在使用中的热电阻应定期检查其热阻性能、绝缘电阻，检定周期一般为3-5年。

重要的和特殊使用的热电阻，按实际要求定期检查。

1.3.1.4 保护套管一般4-5年检查一次（对于安装在腐蚀及磨损严重地方的保护套管每次停工检修期间均应检查）。

保护套管应能承受1.25倍工作压力，无渗漏（当使用温度低于400℃，工作压力低于允许压力的1/3时可免试。

1.3.2 校验1.3.2.1 校验仪器与设备a.不低于0.05级的直流电位计1套b.Ⅱ级标准电 1套c.冰点槽（广口保温瓶） 1只d.水沸点槽。

1只e.分度为0.1℃的标准水银温度计。

1支f.标准直流电流表（0～10MA） 1只g.旋钮式电阻箱，双刀切换开关，电池各1个1.3.2.2 检验方法a.R0（冰点）值测定将热电阻放入内径合适的玻璃试管或其他绝缘薄壁的套管中，套管长度约250～300mm，管口用棉絮塞紧以免空气对流。

将试管插入到有冰水混合物的冰点槽中，插入深度不小于150mm，距槽底及周边距≥20mm，电阻周围的冰层厚度≥30mm。

热电阻操作规程

热电阻操作规程热电阻是一种测量温度的传感器，与热电偶相比，它的优势在于精度更高、响应速度更快、抗干扰性更强，因此在现代工业生产中广泛应用。

热电阻操作规程是使用热电阻进行温度测量时需要遵守的一系列规定和标准，本文将从几个方面介绍热电阻操作规程的内容。

一、热电阻的安装和连接1、选择安装位置：热电阻应尽可能安装在被测物体的表面，使其真正反映被测物体的温度。

同时，应注意避开干扰源，例如电缆、水管等。

2、接线方法：热电阻的接线应使用专用电缆，并严格按照颜色对接，以避免因接线不当而导致的测量错误。

3、接地：热电阻不建议接地，除非特殊情况下需使用电感耦合噪声滤波器，此时热电阻的接地必须使用专用地线。

二、热电阻的使用和维护1、使用条件：热电阻的使用范围应在其指定的温度范围之内，超出范围可能导致测量精度降低或热电阻损坏。

此外，热电阻的使用环境应干燥、无腐蚀性气体和蒸汽，以免对其造成损害。

2、校准：热电阻校准应在每天使用前进行，以保证其测量结果的准确性。

3、清洁：热电阻应按照使用频率进行定期清洗，避免灰尘、油脂等污垢堆积，影响测量精度。

清洗时应使用干净的布擦拭，切勿用水或化学清洗剂清洗。

三、热电阻的故障排除1、测量结果不准确：可能是由于热电阻连接不良、尺寸不合适或损坏导致的。

2、热电阻损坏：可能是由于电缆断路、温度过高导致的。

3、热电阻不响应：可能是由于连接不良、传感器损坏或接线错误导致的。

针对这些故障，应进行相应的排除方法，包括重新连接、更换传感器或接线。

总之，热电阻操作规程是使用热电阻进行温度测量时必须要遵守的一系列规定和标准。

只有遵循这些规程，才能保证热电阻所测温度结果的准确性以及设备的正常运行，从而更好地保障生产过程的安全和效率。

热电阻校准规程

标准文件Objective2、范围Scope：适用于本公司使用的热电阻校准。

3、职责Responsibilities：3.1 工程项目部负责制定本规程，工程项目部经理、QA负责监督本规程的实施，技术监督局、委托有相关资质单位或经培训合格的计量人员对本规程的实施负责。

4、定义Definition：4.1热电阻——由一个或多个感温电阻元件组成的，带引线、保护管和接线端子的测温仪器。

5、程序Procedures：5.1技术要求5.1.1外观5.1.1.1各部分装配正确、可靠、无缺件，外表涂层应牢固，保护管应完整无损，不得有凹痕、划痕及显著锈蚀；5.1.1.2 感温元件不得破裂，不得有显著的弯曲现象；5.1.1.3根据测量电路的需要，热电阻可以有两、三或四线制的接线方式，其中A级和AA 级的热电阻必须是三线制或四线制的接线元件。

5.1.1.4热电阻应有铭牌，铭牌上各标志(如：产品名称、型号、分度号、规格等）应完整、清晰。

5.1.2常温绝缘电阻热电阻处在温度15℃～35℃，相对湿度≤80％RH的环境时，绝缘电阻应不小于100MΩ。

5.1.3热电阻实际电阻值对分度号标称电阻值以温度表示的允差E i见表1。

表1注：表1中|t|是以摄氏度表示的温度的绝对值。

5.1.4电阻温度系数α与标称值的偏差应符合表2的Δα的规定。

表25.2 校准条件5.2.1校准设备5.2.1.1 二等标准铂热电阻温度计；5.2.1.2成套工作的0.02级测量电桥，电桥的最小量程应不大于1×10-4Ω；5.2.1.3油浴炉（油恒温槽）；5.2.1.4 100V绝缘电阻表；5.2.1.5.万用表。

5.2.2 环境条件5.2.2.1 环境温度：15℃～35℃。

电测设备应符合相应的环境要求；5.2.2.2相对湿度：≤80％RH。

5.3 校准项目和校准方法5.3.1外观检查按5.1.1的要求用手动方法和目力观察。

5.3.2常温绝缘电阻的测量测量时应将热电阻的各接线端子短路，并接到绝缘电阻表的一个接线端，绝缘电阻表另一接线端应与热电阻的保护管连接，测量感温元件与保护管之间的绝缘电阻；有2个感温元件的热电阻，还应将两热电阻的各接线端分别短路，并接到绝缘电阻表的两个接线端，测量感温元件之间的绝缘电阻。

热电偶热电阻的校验

热电偶热电阻的校验一、热电偶校验1、基本原理热电偶的校验基本原理是以标准热电偶作为比较校验物，比较被检热电偶与标准热电偶的温度输出的大小和温差值，以此判定被检热电偶的准确度，温度输出的大小和温差值受温度物的影响。

2、工作环境检测环境应温度应控制在（+5~+30）℃，湿度应小于90%，检验期间必须保持稳定的环境条件。

3、校验设备校验时应使用标准、高精度的万用表，温度计、温度控制器、温度计表头等，并应加装校准温度量程，温度计要求排湿性能好、耐湿性能强，并保证其精度。

4、校验方法（1）将标准热电偶和被检测热电偶各装置在相同的热杯中，通过温度控制器分别控制其热源温度，并将两热电偶的模拟量输出连接到万用表，用万用表测量标准热电偶和被检热电偶之间温差是否符合要求，被检热电偶的温差值应控制在标准热电偶的±1℃范围内，经过核对后即可得出被检热电偶的准确度。

（2）在校准过程中，应改变热源温度以检验热电偶的温差值，可以使温差值在标准热电偶的±1℃范围内，可定义出被检热电偶的数值，进行准确校验。

二、热电阻校验1、基本原理热电阻的校验基本原理是以标准热电阻作为比较校验物，比较被检热电阻与标准热电阻的温度输出的大小和温差值，以此判定被检热电阻的准确度。

2、工作环境检测环境应温度应控制在（+5~+30）℃，湿度应小于90%，检验期间必须保持稳定的环境条件。

3、校验设备校验时应使用标准、高精度的温度表、热电阻表头、电源等，并应加装精确的校准量程，保证测量的准确度。

4、校验方法（1）将标准热电阻和被检的热电阻同时连接到温度表的模拟量输出接口上，并控制热电阻的热源温度，以此来比较两者的温差值，被检热电阻的温差值应小于标样热电阻的±1℃范围，通过核对后即可得出被检热电阻的准确度。

（2）在校准过程中，应改变热源温度以检验热电阻的温差值，可以使温差值在标准热电阻的±1℃范围内，可定义出被检热电阻的数值，进行准确校验。

热电阻检修规程

热电阻温度元件检修规程1.范围本标准规定了热电阻温度元件检修工艺技术标准；本标准适用于全厂热电阻温度元件的运行维护及检修。

2.规范性引用文件《火力发电厂分散控制系统在线验收测试规程DL_T_659-1998》《热工检定规程》3.概述温度是度量物体冷热程度的物理量，温度信号是热力生产过程中重要的测量参数，热力循环的初始温度、各传热设备的传热温差，都直接反映热效率的高低。

如火电厂中的主蒸汽温度、锅炉给水温度、排烟温度等都是分析运行经济性的重要数据。

考虑到经济性低温介质常采用热电阻进行测温。

3.1原理工业用热电阻是利用金属的电阻值随温度变化而变化的特性制成感温元件测量温度的。

利用这一原理制成的温度测量元件称为热电阻。

3.2结构热电阻一般由电阻体、绝缘套管、内引线、保护管、接线座（或接线柱、接线盒）等组成。

2.3常用热电阻的种类常用的热电阻测温元件有Pt100、Cu50、Cu53三种类型。

4.检修内容与质量标准4.1拆卸4.1.1清除灰尘及污渍。

4.1.2热阻体检查a）热电阻的外观应满足下列要求：热电阻的电阻体应平直、无裂纹，使用中的热电阻不应有严重的腐蚀或明显缩径等缺陷。

b）各部分装配应正确，可靠，无缺件。

c）元件引出线无断路或短路现象。

d）热电阻的骨架不得有显著的弯曲现象（不可拆卸的热电阻不作此项检查）。

e）用万用表检查热电阻元件有无断路现象。

f）绝缘检查，当环境温度为15-35℃，相对湿度不大于80%时，珀热电阻的感温元件与保护管之间以及多支感温元件之间的绝缘电阻应不小于100MQ；铜热电阻应不小于50MQ。

4.2检定4.2.1热电阻元件的检定条件a）本身不具备恒温条件的电测设备和标准电阻的工作环境温度应为20℃±2℃。

b）对保护管可以拆卸的热电阻，在检定前，应将热电阻从内衬管和保护管中取出，并放在玻璃试管中。

试管内径应与感温元件直径或宽度相适应。

为了消除试管内外空气对流，在热电阻插入试管后，需用脱脂棉或耐高温材料塞紧试管口。

热电阻检验规程

(2.3)热电阻检验规程
1主题内容与使用范围
本规程规定了热电阻在投入现场使用前,所进行的一系列技术确认工作.本规程适用于按合同采购的热电阻及借用、调拨等其它方式入厂的热电阻。

2检验的依据
2.1 采购合同的技术附件（技术要求）。

2.2 制造厂或其代理商提供的热电阻技术规格书及安装、使用、维护说明书。

2.3 制造厂出厂前的检验报告。

3检验内容及方法
3.1 技术文件
检查如下技术资料是否齐全、准确：
(1)安装、使用、维护说明书
(2)出厂检定合格证
3.2规格型号
检查规格型号是否符合订货要求。

3.3数量
(1)仪表数量是否符合订货要求
(2)附件是否提供齐全
3.4外观
(1)铭牌清晰无误
(2)保护套管应无泄漏；测量端焊接要牢固，表面应光滑，无气孔、无夹灰，呈近似球状；电极直径应均匀、平直、无裂纹
3.5校准
应进行基本误差校准，校准后仪表的基本误差应达到：①A级：±（0.15+0.002t）℃
B级：±（0.30+0.005t）℃
②绝缘电阻：≥20MΩ。

热电阻校验规程

宝丰能源催化有限公司热电阻校验方法（自编校验方法）目录1技术要求 (1)1.1 外观 (1)1.2 热电阻外观 (1)1.3感温元件 (1)1.4 外保护套管 ................................ 错误！未定义书签。

2、校验条件 (1)2.1 校验环境 (1)3、校验项目和校验方法 (1)3.1 校验项目 (1)3.2外观检查 (2)3.3绝缘电阻测量 ............................. 错误！未定义书签。

4 校验结果处理和校验周期 (2)本规程适用于-189.3342℃~660.323℃工作基准的热电阻的检定。

1技术要求1.1 外观：温度计及感温原件的支撑骨架应完整无裂痕，保护管内不应有任何碎片，各部件之间固定牢固。

热电阻外观应干净，无又无或其他附着物。

1.2 热电阻外观：使用在600℃以上的温度计其外保护套管的长度为510mm±10mm.使用在600℃以下的温度计其外保护管的长度为470mm±10mm，其外径均小于6mm~7.5mm。

管的外壁需进行抑制热辐射的处理。

感温元件应位于保护套管顶端60mm范围内。

1.3感温元件：热电阻感温元件应采用无应力结构，温度变化时感温原件的热阻丝应能自由的膨胀和收缩。

1.4外保护套管。

热电阻的外套管应密封，管内应充含有氧气的干燥空气，外保护套管不得有破损、划痕。

2、校验条件2.1校验环境温度：环境温度（20±5）℃，相对湿度15%~80%。

室内要有冷却水通道及接地电阻小于0.5Ω的屏蔽地线。

3、校验项目和校验方法3.1 校验项目：3.2外观检查：按本规程第1条中的要求用目力观察检查3.3绝缘电阻测量：环境温度在15℃~30℃之间，相对湿度不应超过80%时，有兆欧表热电阻金属外壳和引线之间的电阻，其值不应小于700MΩ.4校验结果处理和校验周期：4.1校验应有原始记录，校验结果原始记录必须按项填写，存入技术档案。

热电阻检定标准

热电阻检定标准一、外观检查1.热电阻外观应无损伤，保护套管不应有裂纹和锈蚀现象。

2.热电阻的型号、规格和量程应符合要求，标志应清晰、齐全。

3.热电阻的接线端子应牢固，无松动现象。

二、绝缘电阻测试1.绝缘电阻测试应使用符合要求的绝缘电阻测试仪，测试温度为室温。

2.测试时，热电阻应放置在绝缘物上，避免与地面接触。

3.分别测试热电阻的接线端子与外壳之间的绝缘电阻以及接线端子之间的绝缘电阻，应符合产品说明书的要求。

三、线性度测试1.线性度测试应使用符合要求的温度源和温度计，测量误差应小于±0.5℃。

2.在规定温度范围内，选取至少五个温度点，记录热电阻的输出值和温度值。

3.根据测量数据绘制输出值与温度值的线性图，观察线性度是否符合要求。

四、重复性测试1.重复性测试应使用符合要求的温度源和温度计，测量误差应小于±0.5℃。

2.在规定温度范围内，对热电阻进行至少三个周期的重复性测试。

3.每个周期应包括加热和冷却过程，并记录热电阻的输出值和温度值。

4.根据测量数据计算重复性误差，判断重复性是否符合要求。

五、迟滞性测试1.迟滞性测试应使用符合要求的温度源和温度计，测量误差应小于±0.5℃。

2.在规定温度范围内，选取至少五个温度点，记录热电阻的输出值和温度值。

3.分别绘制加热和冷却过程中的输出值与温度值曲线，观察两条曲线的重合程度。

4.根据测量数据计算迟滞性误差，判断迟滞性是否符合要求。

六、分辨率测试 (内容在此格式化限制下可能不够显示) ：一般来说，通过以下几点来进行 :1 . 选择小信号输入法。

这是一种基本的测量分辨率的方法。

使用该方法，热电阻的温度信号将被输入到电子放大器中，然后通过输出电压来计算其分辨率。

这种方法主要适用于测量精度较高的场合。

2 . 使用微分法。

该方法主要通过将输入信号进行微分处理，然后通过放大器进行放大，最后通过输出电压来计算其分辨率。

该方法主要适用于测量精度较低的场合。

热电阻检定规程

热电阻检定规程1．概述：工业铂、铜热电阻是一种利用金属的阻值随温度变化而变化的特性来测量温度的。

其结构一般如图1所示。

图12．技术要求2．1热电阻的装配质量和外观应符合下列要求：2．1．1各部分装配应正确、可靠、无缺件。

2．1．2不得断路或短路。

2．1．3热电阻的骨架不得破裂，不得有显著的弯曲现象（不可拆卸的热电阻不作此项检查）。

2．1．4保护管应完整无损，不得有凹痕、划痕和显著锈蚀。

2．1．5外表涂层应牢固。

2．1．6热电阻应有铭牌。

铭牌应具有以下标志、制造厂名或厂标，热电阻瑾、分度号、允许偏差等级、适用温度范围、出厂日期及出厂编号。

2．2当环境温度为15-35℃，相对湿度不大于80%时，铂热电阻的感温元件与保护管之间以及多支感温元件之间的绝缘电阻应不小于100MΩ，铜热电阻应不小于20MΩ。

见表1 2．3热电阻实际电阻值对分度表标称电阻值以温度表示的允许Et 表1(℃)热电阻名称分度号0℃的标称电阻值Rˊ(Ω) Et铂热电阻A级Pt10 10 ±(0.15+0.002+|t|)Pt100 100注：2．3．1表1中|t|是以摄氏度表示的温度的绝对值；2．3．2A级允许偏差不适用于采用二线制的铂热电阻；=100.00Ω的铂热电阻，A级允许偏差不适用于t>650℃的温度2．3．3对R范围；2．3．4二线制热电阻偏差的检定，包括内引线的电阻值。

对具有多支感温元件的二线制热电阻，如要求只对感温元件进行偏差检定，则制造厂必须提供内引线的电阻值。

2.4 热电阻在100℃和0℃的电阻比W100，对标称电阻比Wˊ100的允许偏差ΔW100见表2表2为46或100Ω，允注：按原专业标准ZBY028-81生产的铂热电阻，其Rˊ，Wˊ100为1.3910，允许偏差为±0.0010。

许偏差为±0.1% Rˊ2．5新制的铂热电阻应充稳定，在上、下限温度各经受250h后，其0℃电阻值的变化量换算成温度不得超过表3的规定。

热电阻检修作业指导书

热电阻检修作业指导书1、目的为规范现场热电阻的安装、保养维护和检修，特制定本规程。

2、适用范围本规程适用于所有在线、闲置的热电阻安装、保养维护和检修。

3、工作原理热电阻的测温原理是利用导体或半导体的电阻值随温度变化的性质来测量温度，当感温元件收到温度作用时，其电阻值随温度而变化，并呈现出一定的函数关系RT=f（t）,将变化的电阻值作为信号输入具有平衡或不平衡电桥回路的显示仪表中，既能测量被测介质的温度。

4、技术规范5、检修周期根据JJG229T998《工业伯、铜热电阻检定规程》，重要表计热电阻每年检查检定一次，一般表计热电阻每4年检定一次或随设备大修时维修。

6、检修工序和检修标准6.1检修工序：6.1.1接线端子的清扫6.1.2进行绝缘、电极和接线情况的检查6.1.3保护套管的检查6.1.4热电阻的校验6.1.5填写检修记录6.2检修技术标准6.2.1保护套管不应有弯曲、扭斜、压扁、堵塞、裂纹、砂眼、磨损和严腐蚀等缺陷。

6.2.2保护套管应有材质检查报告，其钢材的型号应符合规定要求。

做耐压1.25倍于工作压力的严密性试验时，5分钟内应无泄漏，套管内不应有杂质。

6.2.3热电阻的绝缘陶瓷管的内部应光滑，接线盒、盖板、螺丝应完整，铭牌标识清楚，各部分装配牢固可靠。

6.2.4热电阻的骨架不得破裂，不得有显著的弯曲现象；热电阻不得有短路或断路，电阻丝不得有损伤、腐蚀等现象。

7、热电阻校准与技术标准详细请参考《国家计量检定规程》8、检修1.1感温元件1.1.1在一般管道上安装热电阻时，保护套管端部应能达到管道中心处。

1.1.21.2在其他设备或容器中安装热电阻时，其插入深度应能够准确的反应出介质温度。

1.1.3在直径小于76mm的管道上安装热电阻时，应加装扩大管或选择小型热电偶。

1.1.4热电阻焊座的材质应与管道材质相同，且应有材质检查报告。

1.1.5热电阻应具有正确、明显的标识牌，接线盒完整，接线牢固。

热电阻温度变送器校准规程

热电阻温度变送器校准规程本校准规程适用于工艺过程中使用的二线制标准电流信号（4-20mA）输出的热电阻温度变送器(以下简称变送器)的校准。

1 技术内容1.1 标准仪器1.1.1.直流稳压电源：24V，允许误差±1%；1.1.2.直流电流表：准确度等级： 0.2级；1.1.3.电阻箱：0.01级。

1.2技术要求1.2.1 外观：变送器上铭牌完整、清晰，紧固件不得有松动和损伤。

1.2.2 基本误差：基本误差的绝对值不超过变送器的允许基本误差。

1.2.3 回程误差：回程误差不大于变送器允许基本误差的绝对值。

2 校准步骤2.1外观检查目测检查变送器应达到本校准规程第1.2.1的要求。

2.2 校准接线校准接线根据仪表的具体型号而定。

2.3 零位校准变送器接好线后通电预热15分钟，改变电阻箱输出值至相当于变送器标称量程的最小值，这时变送器输出为零值（输出电流信号为4mA）。

如偏差超出该表精度，应调整零点电位器，至该表准确度的要求。

2.4 量程校准改变电阻箱至变送器标称量程的最大值,这时变送器输出满量程（输出电流信号为20mA），如偏差超过该表精度，应调整量程电位器，至该表准确度的要求。

反复调整零位和量程，直至合格为止。

2.5线性度校准变送器线性度校准应取全量程的5个等分点进行,即0%，25%，50%，75%，100%。

其输出值偏差不应大于允许基本误差，反之应调整合格。

3 校准结果处理和校准周期3.1变送器经校准合格的张贴合格证。

变送器校准不合格的停止使用。

3.2 变送器校准周期为一年。

热电阻的调校

热电阻调校：(1) 标准器:标准铂热电阻温度计两支。

(2) 配套设备:a) 0.02级电子电位差计或测温电桥；b) 多点切换开关；c) 0.01级10Ω或100Ω标准电阻；d) 直流mA表；e) 直流稳压电源；f) 冰点槽；g) 水恒温槽；h) 油恒温槽(垂直温差不大于0.02℃,水平温差不大于0.1℃)。

(3) 校验方法:纯度校验:测R。

将热电阻放入冰点槽,30分后读数。

当t=100℃时,温度偏离检定点+/-2℃时,就可以检定。

读数时温度变化每分钟不超过0.02℃,每十分钟不超过0.04℃。

校铂电阻时,A级要读三个循环,B级要读二个循环。

读数顺序如下:标准铂温度计→标准电阻→被校1→被校2→……→被校5→被校5→……→被校2→被校1→标准铂温度计→标准电阻。

然后计算R100/R0,并与允许误差进行比较,确定被校热电阻是否符合标准。

热电阻校验装置热电阻校验装置专供校验工业用A级，B级热电阻，适用检验分度号Pt100 、Pt10铂热电阻和Cu50铜热电阻的检定。

303型热电阻校验装置采用比较法进行测量，即利用二等标准铂电阻和被测热电阻直接比较方法进行检定。

本装置适用于工矿企业、科研单位、计量部门校验工业级热电阻。

主要技术指标装置结构组成形式和外形尺寸a. 操作屏：固定在操作台上，外形尺寸（mm）：690×350×442（长×宽×高）b. 冰点槽：安置在操作台上，外形尺寸（mm）：240×240×430（长×宽×高）c. 水沸点槽：安置在操作台上，外表尺寸（mm）：? 215×460（外径×高）d. 操作台：采用计算机操作台，外表尺寸（mm）：1300×800×800（长×宽×高）装置组成a. 测量系统包括的电测仪器及其精度等级QJ18a测温双电桥：准确度等级0.02级AC15a/2直流复射式检流计：零位不变等级0.5级AC11型光电放大器：指示器偏转的对称性±10﹪FC65型磁饱和式稳压器YJ44A型直流稳压器：电位稳压度≤±0.05％8822型多点切换开关b. 0℃温源系统：搅拌器冰点槽AC24型光电放大式检流计：漂移＜10div/minc. 100℃温源系统：水沸点槽加热装置测温元件：WZP-26S微型铂电阻XMZD型数字显示仪：精确度等级0.5级d. 标准仪器：二等标准铂热电阻100℃温源技术指标a. 100℃温源温度误差：水沸点槽温度偏离100℃之值不大于2℃b. 100℃温源控温稳定性：水沸点槽温度变化每10分钟不超过0.04℃c. 100℃温源温场均匀性：水沸点槽插孔之间的最大水平温度差不超过0.01℃成套电测仪器的准确度等级：0.02级工作条件a. 使用环境温度：12～28℃b. 保证准确度温度：18～22℃c. 相对湿度：≤80﹪d. 电源电压：AC220±1.0﹪V，50Hze. 周围空气中无腐蚀性气体f. 除地磁场外，装置周围无其它外磁场存在。
