104报文分析

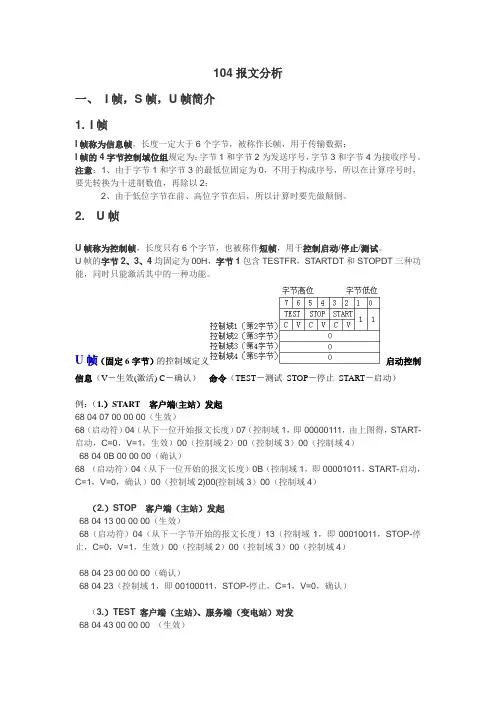

104报文分析一、I帧，S帧，U帧简介1. I帧I帧称为信息帧，长度一定大于6个字节，被称作长帧，用于传输数据；I帧的4字节控制域位组规定为：字节1和字节2为发送序号，字节3和字节4为接收序号。

注意：1、由于字节1和字节3的最低位固定为0，不用于构成序号，所以在计算序号时，要先转换为十进制数值，再除以2；2、由于低位字节在前、高位字节在后，所以计算时要先做颠倒。

2. U帧U帧称为控制帧，长度只有6个字节，也被称作短帧，用于控制启动/停止/测试。

U帧的字节2、3、4均固定为00H，字节1包含TESTFR，STARTDT和STOPDT三种功能，同时只能激活其中的一种功能。

U帧（固定6字节）的控制域定义启动控制信息（V－生效(激活) C－确认）命令（TEST－测试STOP－停止START－启动）例：（1.）START 客户端(主站）发起68 04 07 00 00 00（生效）68（启动符）04（从下一位开始报文长度）07（控制域1，即00000111，由上图得，START-启动，C=0，V=1，生效）00（控制域2）00（控制域3）00（控制域4）68 04 0B 00 00 00（确认）68 （启动符）04（从下一位开始的报文长度）0B（控制域1，即00001011，START-启动，C=1，V=0，确认）00（控制域2)00(控制域3）00（控制域4）（2.）STOP 客户端（主站）发起68 04 13 00 00 00（生效）68（启动符）04（从下一字节开始的报文长度）13（控制域1，即00010011，STOP-停止，C=0，V=1，生效）00（控制域2）00（控制域3）00（控制域4）68 04 23 00 00 00（确认）68 04 23（控制域1，即00100011，STOP-停止，C=1，V=0，确认）（3.）TEST 客户端（主站）、服务端（变电站）对发68 04 43 00 00 00 （生效）68 04 43（控制域1，即01000011，TEST-测试，C=0，V=1，生效）00 00 0068 4 83（控制域1，即10000011，TEST-确认，C=1，V=0，确认）00 00 003. S帧S帧称为确认帧，长度只有6个字节，被称作短帧，用于确认接收的I帧；S帧的字节1固定为01H，字节2固定为00H，字节3和字节4为接收序号。

104规约详细介绍及报文解析 -回复

104规约详细介绍及报文解析-回复规约（Protocol）是计算机网络通信中的一种协议，用于定义数据交换的格式、顺序以及错误检测和纠正等内容。

104规约（IEC 60870-5-104）是国际电工委员会（International Electrotechnical Commission）制定的一种规约，主要用于监控与控制系统之间的通信。

本文将详细介绍104规约及其报文解析。

一、104规约简介104规约是一种基于TCP/IP网络通信的规约，主要用于工业自动化领域中的远程监控与控制系统。

它提供了一种可靠、高效的通信方式，能够满足实时性、灵活性和可靠性等要求。

104规约采用了面向报文和面向连接的通信方式，能够支持点对点、点对多点和多点对点的通信模式。

二、104规约报文结构104规约的报文结构包括报文头（Header）、ASDU（Application Service Data Unit）和报文尾（Footer）。

报文头包含了报文的控制信息，用于表示报文类型、优先级和传输原因等。

ASDU是实际传输的数据部分，负责携带各种监控与控制的信息。

报文尾用于检测报文的完整性和一致性。

三、104规约报文解析1. 报文头解析：首先读取报文头，根据报文头的信息可以确定报文的类型、传输原因和发送序号等。

报文类型表示了报文的目的和功能，如启动报文、确认报文或者监控与控制的报文。

传输原因表示了触发发送该报文的原因，如周期定时发送、事件触发发送等。

2. ASDU解析：根据ASDU的类型可以确定ASDU的功能和数据的含义。

不同类型的ASDU用于传输不同种类的监控与控制的数据，如单点信息、双点信息、测量值和参数等。

根据ASDU的结构和定义，可以提取出数据的具体内容。

3. 报文尾解析：最后检查报文尾以验证报文的完整性和一致性。

报文尾通常包括一个校验和，用于检测报文是否被修改或丢失。

四、104规约报文的应用104规约广泛应用于电力、水利、交通、石油等行业中的远程监控与控制系统。

完整word版104报文分析

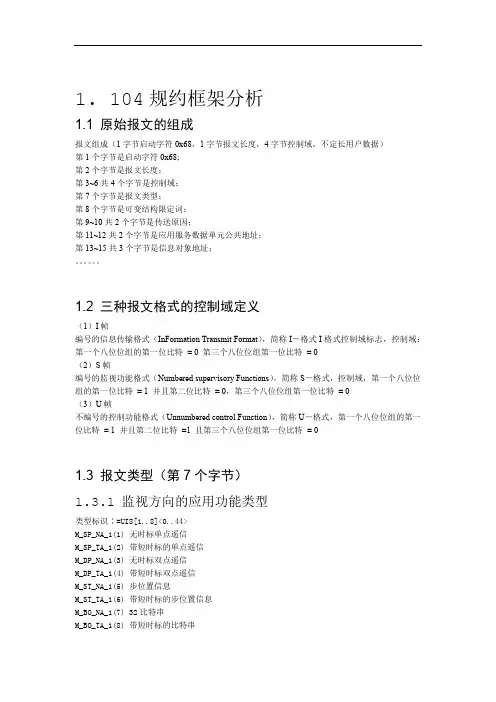

1. 104规约框架分析1.1 原始报文的组成报文组成（1字节启动字符0x68，1字节报文长度，4字节控制域，不定长用户数据）第1个字节是启动字符0x68;第2个字节是报文长度；第3~6共4个字节是控制域；第7个字节是报文类型；第8个字节是可变结构限定词；第9~10共2个字节是传送原因；第11~12共2个字节是应用服务数据单元公共地址；第13~15共3个字节是信息对象地址；。
