泥浆护壁成孔的灌注桩施工工艺
泥浆护壁成孔灌注桩施工
泥浆护壁成孔灌注桩施工泥浆护壁成孔灌注桩施工工艺流程：测定桩位→桩机就位→成孔（挖沉浆池、排浆沟---泥浆循环清渣）→验收→清孔→安放钢筋笼→浇筑水下砼泥浆护壁成孔灌注桩施工时先在施工现场测量放线空桩位，修筑泥浆池、安装桩架和导管架等。
一、埋设护筒护筒是3－5mm厚钢板制成的圆筒，护筒内经应大于钻头直径，采用回钻时，宜大100mm。
埋设护筒时，先挖去桩孔处表土，将护筒埋入土中，其埋设深度，在粘土中不宜小于1m，在砂土中不宜小于1.5m。
护筒中心线应与桩位中心线重合，偏差不得大于50mm，护筒与坑壁之间用粘土填实，以防漏水，护筒顶面应高于地面0.4－0.6m，并应保持孔内泥浆面高出地下水位1m以上。
护筒的作用是固定桩孔位置，防止地面水流入，保护孔内，增高桩孔内水压力，防止塌孔，成孔时引导钻头方向。
二、成孔严格按照设计尺寸和施工验收规范进行操作，孔径按设计尺寸、孔底为中风化页岩下1m。
三、安放钢筋笼成孔达到设计要求后，制作安放钢筋笼，钢筋笼上头比地梁上面低50mm，钢筋笼下头比孔底高50mm，在钢筋笼外边绑好护层垫块。
四、清孔安放钢筋笼后，则应立即清孔，即清除孔底沉碴、淤泥，以减少桩透水混凝土施工工艺：在准备工作充分的基础上，人员设备方可进场施工。
1）立模：施工人员在首先须按设计要求进行分隔立模及区域立模工作，立模中须注意高度、垂直度、泛水...基础的沉降量。
清孔宜在钢筋笼下放后进行，否则下放钢筋笼时会将孔壁土层刮落，影响清孔效果。
清孔起到孔口出清水为止。
清孔后，泥浆比重为1.1左右为清孔合格。
该法可用于原土造浆的粘土以及制浆的石类和风化岩土层中清孔。
置换法是由新搅拌的泥浆置换孔底泥浆，即用泥浆循环方法清孔。
清孔后，泥浆比重应控制在1.15－1.25之间，泥浆取样应选在距孔底0.2－0.5m处，置换法适用于孔壁土质较差的软土、砂土以及粘土中清孔。
清孔是否彻底对泥浆护壁成孔灌注桩的承载力和沉降量影响较大，施工时应严格控制。
泥浆护壁成孔的灌注桩施工工艺
泥浆护壁成孔的灌注桩施工工艺本文介绍了泥浆护壁成孔的灌注桩施工工艺。
首先进行施工准备，包括场地平整、测量放线、护筒埋设和拌制泥浆等。
然后进行钻孔作业及清孔，采用低冲程进行开孔和钻进，并对成孔进行检查和清孔。
接着介绍钢筋笼的制作及吊装，采用箍筋成型的方法，并注意预埋超声波检测管。
最后进行砼灌注，采用带有螺纹丝扣的快速接头的φ300mm无缝钢管，并控制导管底端到孔底距离在0.25～0.4m之间。
Before pouring concrete。
XXX at the bottom of the probe hole should be detected。
If the sediment thickness exceeds the standard。
the hole must be cleared again until it meets the requirements。
At the same time。
the amount of concrete needed to seal the bottom should be strictly calculated。
prepared in one go。
and the depth of the conduit buried in the concrete should not be less than 1m after the first batch of XXX inside the pile rises by ≥2.5m/h。
The conduit is XXX crane。
and when lifting。
it should not collide with the XXX should measure and record the depth of the XXX the burying depth is een 2-6m during normal pouring。
简述泥浆护壁成孔灌注桩的施工工艺
简述泥浆护壁成孔灌注桩的施工工艺
泥浆护壁成孔灌注桩的施工工艺主要包括以下几个步骤：
1. 桩位测量：根据设计要求和施工图纸确定桩位，并使用测量仪器进行准确的测量和定位。
2. 钻孔准备：在桩位上进行钻孔，常用的钻孔方式包括旋挖钻孔和冲洗钻孔。
钻孔直径和深度根据设计要求确定。
3. 悬臂钻孔：在进行钻孔时，采用悬臂钻孔的方式，即钻杆在孔内悬挂下降，旋转钻孔时同时进行土壤或岩石的取样，以便进行地质勘测并进行分析。
4. 泥浆护壁：在进行钻孔的同时，使用泥浆循环系统进行泥浆护壁。
泥浆护壁主要目的是防止钻孔塌方、控制地层水位、冷却钢套管等。
5. 钻孔结束：完成钻孔后，使用钻孔机械设备将钻杆从孔口上拉出，并同时进行松土和冲刷，保证钻孔的质量。
6. 钢筋布置：将钢筋按照设计图纸和要求进行布置，确保钢筋能够充分发挥桩体的承载能力。
7. 桩身灌注：在钢筋布置完毕后，使用泵车将混凝土灌注至钻孔中，灌注时要注意均匀灌注、不出现空洞、捣实等问题。
8. 合理养护：在灌注完成后，对灌注桩进行合理的养护，保证
混凝土能够充分发展强度。
以上就是泥浆护壁成孔灌注桩的施工工艺的简要描述。
施工过程中需要严格按照设计要求和规范进行操作，确保桩的质量和安全。
施工工艺：泥浆护壁成孔灌注桩施工
钻孔
1（粘土）～1.5m（砂土），
护筒与土壁之间用粘土填实，
顶部应高出地面300~400mm
护筒
黏土夯填
3~5mm钢板 溢浆孔
黏土≧1.0m 砂土≧1.5m
图2.17 护筒埋设示意图
b、钻机就位、钻进
钻机就位必须水平、稳固，并使 钻机回转中 心对准护筒中心，其偏差应小于20mm。
开钻时宜轻压慢转，以防止钻头扰动护筒， 造成漏浆，待钻头穿过护筒底面后，方可以 正常速度钻进。在钻进过程中要经常检查钻 机平台水平情况，发现倾斜应及时调整，保 证成孔垂直偏差不大于1%。
钢筋笼吊放入孔时，要对准孔位，保持垂直徐徐放人，避 免碰撞孔壁，就位后对钢筋笼固定要牢靠。
钢筋笼保护层厚度：
可采用圆柱形砂浆垫块或 设置3～4根导向钢筋或定位钢 筋环，若用垫块则沿钢筋笼每 隔2m放置一组，一般每组设置 4个，按90°均匀安放。
1 泥浆护壁成孔灌注桩施工工艺流程
设泥浆池 制备泥浆
泥浆循环 清渣
测定桩位
埋设护筒
桩机就位
成孔
清孔
安放钢筋 骨架
浇筑水下 混凝土
2 成孔机械
a.冲孔钻机、冲抓钻机、回转 钻机、潜水钻机。（单元一， 已有介绍） b.回转钻机
1一座盘； 2一斜撑； 3一塔架； 4一电机； 5一卷扬机； 6一塔架； 7一转盘； 8一钻杆； 9一泥浆输送管； 10一钻头
（2）泥浆制备
制备泥浆的方法根据土质条件确定，有制备泥浆、自成泥 浆或半自成泥浆。
在粘土和粉质粘土中成孔时，可注入清水以原土造浆护壁； 在砂土或容易塌孔的土层中成孔时，则应采用制备的泥浆 护壁。泥浆制备应选用高塑性粘土或膨润土。用膨润土制 备的泥浆其主要性能指标如下：相对密度1.1～1.15，粘 度10～25s，含砂率<6%，胶体率≥95%。

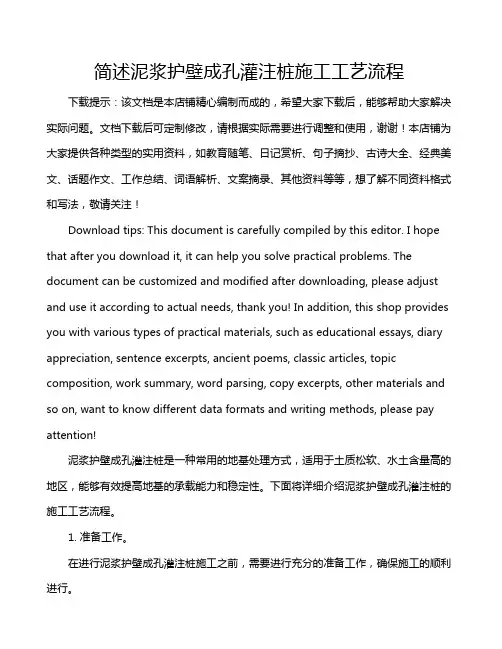

简述泥浆护壁成孔灌注桩施工工艺流程
简述泥浆护壁成孔灌注桩施工工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!泥浆护壁成孔灌注桩是一种常用的地基处理方式，适用于土质松软、水土含量高的地区，能够有效提高地基的承载能力和稳定性。
泥浆护壁钻孔灌注桩施工工艺流程
泥浆护壁钻孔灌注桩施工工艺流程
泥浆护壁钻孔灌注桩是一种常用的地基处理方法，可以提高地基的承载力和稳定性。
下面是泥浆护壁钻孔灌注桩的常规施工工艺流程。
第一步，确定施工地点和桩基设计参数。
根据工程要求和设计要求确定施工地点和桩基的设计参数，包括桩径、桩长、桩间距等。
第二步，准备施工材料和设备。
准备好所需的施工材料，包括钢筋、混凝土、水泥、泥浆等，同时准备好所需的施工设备，如钻机、灌注桩机等。
第三步，进行钻孔。
使用钻机在施工地点进行钻孔，根据设计要求掌握好钻孔的深度和直径，并在钻孔过程中及时清理孔内积水、泥浆等杂质。
第四步，处理泥浆。
钻孔过程中产生的泥浆需要进行处理，一般采用离心机或过滤机对泥浆进行清洁处理，以确保施工材料的质量。
第五步，放置钢筋。
根据设计要求，在钻孔孔底放置钢筋，一般采用螺旋钢筋或锚固钢筋，以增加桩体的承载能力。
第六步，灌注混凝土或注浆。
在完成钢筋放置后，使用灌注桩机或注浆设备将混凝土或泥浆灌注至钻孔内，形成密实的桩体。
第七步，养护桩体。
钻孔灌注完成后，需要对桩体进行养护，一般采用湿养护方法，确保桩体的强度和稳定性。
第八步，进行验收。
施工完成后，需要进行桩体的验收工作，根据设计要求进行检查和测试，确保桩体达到设计要求。
以上就是泥浆护壁钻孔灌注桩的施工工艺流程。
为保证施工质量和安全，施工过程中应按照规范操作，并加强施工现场管理。
同时，还需要根据具体工程情况对施工工艺流程进行调整和优化。
灌注桩施工流程详解
泥浆护壁成孔灌注桩泥浆护壁成孔是利用泥浆保护稳定孔壁的机械钻孔方法。
它通过循环泥浆将切削碎的泥石渣屑悬浮后排出孔外，适用于有地下水和无地下水的土层。
成孔机械有潜水钻机、冲击钻机、冲抓锥等。
泥浆护壁成孔灌注桩的施工工艺流程：测定桩位、埋设护筒、桩机就位、制备泥浆、机械(潜水钻机、冲击钻机等)成孔、泥浆循环出渣、清孔、安放钢筋骨架、浇筑水下混凝土。
一、埋设护筒和制备泥浆①钻孔前，在现场放线定位，按桩位挖去桩孔表层土，并埋设护筒。
钻孔灌注桩-护筒埋设见图2－18。
护筒高2m左右，上部设1～2个溢浆孔，是用厚4～8mm 钢板制成的圆筒，其内径应大于钻头直径200mm。
护筒的作用是固定桩孔位置，保护孔口，防止地面水流入，增加孔内水压力，防止塌孔，成孔时引导钻头的方向。
②在钻孔过程中，向孔中注入相对密度为1.1～1.5的泥浆，使桩孔内孔壁土层中的孔隙渗填密实，避免孔内漏水，保持护筒内水压稳定；泥浆相对密度大，加大了孔内的水压力，可以稳固孔壁，防止塌孔；通过循环泥浆可将切削的泥石渣悬浮后排出，起到携砂、排土的作用。
二、成孔1、潜水钻机成孔潜水钻机是一种旋转式钻孔机，其防水电机变速机构和钻头密封在一起，由桩架及钻杆定位后可潜入水、泥浆中钻孔。
注入泥浆后通过正循环或反循环排渣法将孔内切削土粒、石渣排至孔外。
潜水钻机成孔排渣有正循环排渣和反循环排渣两种方式。
a.正循环排渣法:在钻孔过程中，旋转的钻头将碎泥渣切削成浆状后，利用泥浆泵压送高压泥浆，经钻机中心管、分叉管送入到钻头底部强力喷出，与切削成浆状的碎泥渣混合，携带泥土沿孔壁向上运动，从护筒的溢流孔排出。
b.反循环排渣法:砂石泵随主机一起潜入孔内，直接将切削碎泥渣随泥浆抽排出孔外。
2、冲击钻成孔①冲击钻机通过机架、卷扬机把带刃的重钻头(冲击锤)提高到一定高度，靠自由下落的冲击力切削破碎岩层或冲击土层成孔。
②冲击钻头形式有十字形、工字形、人字形等，一般常用十字形冲击钻头③冲孔前应埋设钢护筒，并准备好护壁材料。
简述泥浆护壁钻孔灌注桩施工工艺流程
泥浆护壁钻孔灌注桩是一种常用的地基处理方法，适合于各种地质条件下的基坑支护和基础加固工程。
其施工工艺流程包括勘察设计、材料准备、设备调试、施工安全、钻孔施工、浆液配制、浆液灌注和验收等多个环节。
下面，将从这几个方面来简要介绍一下泥浆护壁钻孔灌注桩的施工工艺流程：一、勘察设计1.确定施工区域范围：根据工程图纸和实际场地情况，确定泥浆护壁钻孔灌注桩的施工区域。
2.勘察基坑情况：对基坑的地质情况、地下水情况、地下管线和其他障碍物的位置等进行详细勘察，并制定相应的施工方案。
3.设计桩型和参数：根据勘察结果和工程要求，设计出适合的钻孔灌注桩的型号、孔径、桩长、钢筋配筋等参数。
二、材料准备1.原材料采购：根据设计要求，采购适量的水泥、砂、砾石和泥浆稳定剂等原材料。
2.配合比确定：根据设计要求和实际施工情况，确定水泥砂浆、泥浆和混凝土的配合比。
三、设备调试1.钻机调试：根据设计要求，调试好泥浆护壁钻孔灌注桩所需要的各个钻机和配套设备，确保其正常运转。
2.试样浇筑：对新配制的水泥砂浆、泥浆和混凝土进行试样浇筑并进行试块试验，确定其强度和流动性。
四、施工安全1.安全措施：在施工现场设置明显的安全警示标识，制定施工安全操作规程，确保施工人员遵守安全生产规定。
2.检查设备：严格检查钻机、搅拌设备、输送管道、钻具和工具配件的完好性和安全性，确保施工过程中不会发生设备故障。
五、钻孔施工1.预埋基桩：按照设计要求，在桩位设置好预埋基桩，并进行精确的定位和垂直度检查。
2.钻孔施工：根据设计要求和孔壁稳定性要求，采用液压旋喷钻机、螺杆钻机或旋挖钻机等设备进行钻孔作业。
3.孔壁处理：在钻孔过程中，根据孔壁的稳定性情况，采用泥浆加固技术，确保孔壁的稳定性和完整性。
六、浆液配制1.浆液材料配比：根据设计要求和现场施工情况，确定水泥砂浆和泥浆等浆液材料的配比比例。
2.搅拌均匀：将水泥、砂、砾石和水等原材料按比例放入搅拌设备中，进行充分的搅拌，确保浆液的均匀性和稳定性。
泥浆护壁钻孔灌注桩施工工艺标准
泥浆护壁成孔灌注桩施工工艺标准2．2．1 总则2．2．1．1 适用范围泥浆护壁钻孔灌注桩按成孔工艺和成孔机械的不同，可分为如下几种，其适用范围如下：1．冲击成孔灌注桩：适用于黄土、黏性土或粉质黏土和人工杂填土层中应用，特别适合于有孤石的砂砾石层、漂石层、坚硬土层、岩层中使用，对流砂层亦可克服，但对淤泥及淤泥质土，则应慎重使用。
2．冲抓成孔灌注桩：适用于一般较松软黏土、粉质黏土、砂土、砂砾层以及软质岩层应用，孔深在20m 内。
3．回转钻成孔灌注桩：适用于地下水位较高的软、硬土层，如淤泥、黏性土、砂土、软质岩层。
4．潜水钻成孔灌注桩：适用于地下水位较高的软、硬土层，如淤泥、淤泥质土、黏土、粉质黏土、砂土、砂夹卵石及风化页岩层中使用，不得用于漂石。
2．2．1．2 编制参考标准及规范1．中华人民共和国国家标准《建筑工程施工质量验收统一标准》（GB 50300-2001）；2．中华人民共和国国家标准《建筑地基基础工程施工质量验收规范》（GB 50202-2002）；3．中华人民共和国行业标准《建筑桩基技术规范》（JGJ 94-94）；4．中华人民共和国国家标准《建筑地基基础设计规范》（GB 50007-2002）。
2．2．2 术语1．灌注桩：先用机械或人工成孔，然后再下钢筋笼、灌注混凝土的基桩。
2．泥浆护壁：用机械进行贯注桩成孔时，为防止塌孔，在孔内用相对密度大于1 的泥浆进行护壁的一种成孔施工工艺。
2．2．3 基本规定2．2．3．1 桩位放样允许偏差如下：1．群桩：20mm；2．单排桩：10mm。
2．2．3．2 桩基工程的桩位验收，除设计有规定外，应按下述要求进行：1．当桩顶设计标高与施工场地标高相同时，或桩基施工结束后，有可能进行检查时，桩基工程的验收应在施工结束后进行。
2．当桩顶设计标高低于施工场地标高，送桩后无法对桩位进行检查时，灌注桩可对护筒位置做中间验收。
2．2．3．3 泥浆护壁钻孔灌注桩的桩位偏差必须符合表2．2．3．3 的规定，桩顶标高至少比设计标高高出0.5m，桩底清孔质量要求见表2．2．7-2。
泥浆护壁钻孔灌注桩施工工法
层中钻进时，应根据泥浆补给情况控制钻进速度；在硬层或岩层中的钻进速度应以钻机不发生跳动 为准。 • 钻机设置的导向装置应符合下列规定： • ① 潜水钻的钻头上应有不小于3倍直径长度的导向装置； • ②利用钻杆加压的正循环回转钻机，在钻具中应加设扶正器。 • 如在钻进过程中发生斜孔、塌孔和护筒周围冒浆、失稳等现象时，应停钻，待采取相应措施后再进 行钻进。 • 钻孔达到设计深度, 灌注混凝土之前，孔底沉渣厚度指标应符合下列规定： • ① 对端承型桩，不应大于50㎜；② 对摩擦型桩，不应大于100㎜； ③ 对抗拔、抗水平力桩，不应 大于200㎜。
• 护筒埋设准确、稳定，护筒中心与桩位中心的偏差不得大于5mm。校准后，护 筒固定在正确位置，筒口应高出地面100mm。
• 3、成孔
2.泥浆配置： 2．1本工程采用反循环钻机成孔，自制泥浆护壁工艺。 钻进粘土层后采用原土造浆。 配比：水：黏土（质量比）=100：8；（造浆用水为当 地淡水） 泥浆的性能指标：
3、施工相关规定
泥浆的制备和处理 • 除能自行造浆的黏性土层外，均应制备泥浆。泥浆制备应选用高塑性黏土或
膨润土。泥浆应根据施工机械、工艺及穿越土层情况进行配合比设计。 • 泥浆护壁应符合下列规定： • 施工期间护筒内的泥浆面应高出地下水位1.0m以上，在受水位涨落影响时，
泥浆面应高出最高水位1.5m以上； • 在清孔过程中，应不断置换泥浆，直至浇注水下混凝土； • 浇注混凝土前，孔底500mm以内的泥浆比重应小于1.25；含砂率不得大于8%；
中、高冲程3m～4m，泥浆比重（密度）1.3左右，勤掏渣
泥浆护壁成孔灌注桩的施工工艺
泥浆护壁成孔灌注桩的施工工艺泥浆护壁成孔灌注桩是在建筑工程中常见的一种施工工艺。
它通过混合物质和技术手段的运用，在地下进行孔洞的打通和灌注。
这种施工工艺在修建大型建筑物和基础设施时具有重要的作用，它能够提供稳定的基础支撑和抵御外部压力的功能。
让我们探讨一下泥浆护壁成孔灌注桩的工艺流程。
一般而言，泥浆护壁成孔灌注桩的施工过程可以简单地分为以下几个步骤：1. 孔洞打探：施工前需要先进行孔洞的打探，以确定地下的土层结构和地质特征。
这个步骤非常重要，它将直接影响后续工艺的进行和灌注桩的质量。
2. 钻孔：根据孔洞的位置和尺寸要求，使用钻机对地下进行钻孔，确保孔洞的准确位置和直径。
在钻孔过程中，需要使用适当的冲击力和旋转速度，以确保钻孔的质量和孔洞的稳定性。
3. 清洁孔洞：在钻孔完成后，需要使用水和高压气体将孔洞进行清洁，以去除可能存在的碎屑和杂质。
清洁孔洞的目的是为了确保桩混凝土的质量和孔洞的通畅。
4. 注浆：一旦孔洞清洁完成，就可以进行注浆的过程了。
注浆材料一般使用泥浆，它具有良好的黏附性和流动性。
注浆的目的是形成坚固的护壁，并填充孔洞内的空隙。
在注浆过程中，需要控制注浆材料的流量和压力，以确保注浆的均匀性和质量。
5. 灌注桩：当注浆过程完成后，可以进行灌注桩的施工了。
灌注桩采用混凝土材料，通过灌注的方式填充整个孔洞，并逐渐形成坚固的桩体。
灌注桩的质量和稳定性对于建筑物的结构和承重能力具有重要影响。
以上就是泥浆护壁成孔灌注桩的基本工艺流程。
然而，值得注意的是，每个施工现场的需求和条件可能不同，因此具体的工艺细节可能会有所调整。
在实际施工中，施工人员需要根据项目要求和现场情况进行合理的调整和优化。
对于泥浆护壁成孔灌注桩，个人的理解是它不仅是一种施工工艺，更是一种科学和技术的结合。
它需要施工人员具备扎实的地质和土木工程知识，能够合理地设计和实施施工方案，以确保工程质量。
它也需要高度的专业性和责任心，施工人员需要时刻保持警惕，确保施工过程的安全性和稳定性。
泥浆护壁成孔灌注桩施工工艺.docx
泥浆护壁成孔的灌注桩施工工艺钻孔灌注桩①、施工准备场地平整：清除场地杂物，平整夯实，并做好泥浆沟池、玩淀池,备齐检测设备。
测量放线：根据控制桩以及钻孔桩桩位坐标，用全站仪准确放出桩位，并做好护桩。
经监理工程师复查确认无误后安装钻机。
护筒埋设：护筒采用626mm钢板卷制，护筒直径分别为1.4m, 1.8m.长度为2. 5mβ钢护窗底部及四周用粘土填筑，并分层夯实；顶面高出坨面不小于O. 3m. 中心竖直线与桩中心绞重合，采用实测定位法进行控制.拌制泥浆：采用拌浆机在泥浆池拌制足移的护壁泥浆。
通过现场试验确定泥浆所用粘土及膨润土掺量，确保湿浆质量达到规范要求。
钻机就位：检查并调整底座和顶端的平衡，以免钻进过程中产生位移和沉陷。
拈机顶部的起重滑轮、钻头中心与钻孔桩的中心偏差不大于2cm.②、钻孔作业及清孔开孔及黏进：开钻前先在孔内液注泥浆，开孔采用低冲程进行.在确认位置、＜百度等符合标准时，正常钻进。
钻孔作业要连续进行。
结合地质情况，正常钻进采用中冲程进行。
在钻至岩层变化处时，为防止偏孔，用低冲程钻道。
在抽渣或停付后再体时，由低冲程逐渐向高冲程过渡。
均液以后，要及时补浆。
成孔检态及清孔：成孔后采用检孔器检孔,以检孔器能顺利沉入孔底为合格，否用J采用钻头反复修孔处理，直至合格。
成孔后，及时对桩孔的中心位置、孔径但翁度，孔深等进行测定，符合设计和规范要求后，枭用换浆法立即进行清孔。
③、钢筋笼的制作及吊装钢筋宠在现场加工场地分段制作，采用撞龄成型的方法,在每段钢筋笼两端及中部加强装筋内图标记主簿位置，把主筋依次与它们焊牢，然后再绑扎螺旋箍筋. 并按设计在钢筋笼主筋上焊接定位筋。
注意按设计图纸、施工规范和监理要求就埋超声波检测管。
下笼采用人工配合汽车吊分节吊装、焊接接长笼体。
下笼要对准孔位慢放、徐落，防止碰撞孔壁而引起塌孔。
钢筋笼接长采用单面搭接洋,做到上下节焊接主筋同轴线。
钢簿焊接接头要相互错开,同一技面内焊接接头数不超过总钢第数学的50% O下笼到位后，检查暝面和底标高，其偏差不得大于5cm.笼中心平面位置偏差不今大于2cπu检查调整合格后牢固定位，防止球灌注过程中浮笼。
完整版)泥浆护壁成孔灌注桩施工工艺
完整版)泥浆护壁成孔灌注桩施工工艺
泥浆护壁成孔灌注桩是一种利用泥浆保护稳定孔壁的机械钻孔方法，适用于有地下水和无地下水的土层。
施工工艺包括确定桩位、埋设护筒、桩机就位、钻孔、注入泥浆、清孔、安装钢筋、骨架和灌注混凝土。
施工质量监测内容包括复查测量放线、抽查原材料质量、检查钻杆的垂直度和泥浆的试验、调制及质量控制、监督清孔换浆和终孔验收。
在施工过程中，需要控制好孔底沉渣，确保孔底不产生或少产生沉淀物的泥浆。
最后，对孔深、孔径、沉渣厚度和泥浆性能进行检查验收，满足设计要求和施工验收规范规定后，办理终孔验收签证。
的下放质量和位置
在下放导管前，应先对导管进行检查，包括导管的品种、规格、长度、弯头、接头等，确保符合设计要求和规范规定。
下放导管时，应注意导管的位置和质量，导管应垂直于桩轴线，并且下放深度应符合设计要求。
在下放过程中，应避免导管弯曲、变形或损坏，必要时可以采用支撑和固定措施。
导管下放完成后，应进行验收，确保导管的位置和质量符合要求。
(完美版)泥浆护壁成孔灌注桩施工工艺全解
(完美版)泥浆护壁成孔灌注桩施工工艺全解引言泥浆护壁成孔灌注桩是一种常用于建筑和土木工程中的基础施工工艺。
本文将详细介绍该工艺的步骤和施工要点，帮助工程师和施工人员理解和掌握这一技术。
工艺步骤以下是泥浆护壁成孔灌注桩的施工步骤：1. 前期准备：- 确定施工区域并进行场地清理；- 依据设计要求，确定桩的位置和数量，并标记在地面上；- 配置施工所需的设备和材料。
2. 钻孔：- 使用专业钻机进行钻孔，其中要注意孔径和孔深的控制；- 钻孔过程中，需不断注入泥浆以冲洗孔内杂质，并维持孔壁稳定。
3. 钢筋安装：- 在钻孔完成后，将钢筋（一般为螺旋钢筋）按设计要求放置在孔内，确保位置准确且保持距离孔壁一定距离。
4. 桩身灌注：- 在钢筋安装完毕后，开始进行桩身灌注；- 通过泵送方式，将预先配置好的混凝土浆料从孔底开始注入孔内；- 在注入过程中，需不断抽取泥浆，以确保灌注充实度和紧密性。
5. 后续处理：- 灌注完成后，对桩顶进行整平，并确保符合设计要求；- 根据需要，还可对桩顶进行进一步修整。
施工要点在进行泥浆护壁成孔灌注桩施工时，需要注意以下要点：- 施工前，对施工现场进行充分准备，包括场地清理和设备材料的准备；- 钻孔过程中，及时注入泥浆，保持孔壁稳定；- 钢筋安装时，确保位置准确，与孔壁保持一定距离；- 灌注过程中，不断抽取泥浆，以确保充实度和紧密性；- 施工完成后，对桩顶进行整平和修整，确保符合设计要求。
结论泥浆护壁成孔灌注桩是一种重要的基础施工工艺，通过本文介绍的施工步骤和要点，希望能够帮助读者全面了解和掌握该工艺，并在实际工程中有效应用。
泥浆护壁成孔灌注桩施工
泥浆护壁成孔灌注桩施工泥浆护壁成孔灌注桩属于湿作业成孔，其关键是保证成孔和混凝土浇筑的质量。
施工工艺流程为：护筒设置T成孔、泥浆护壁一清孔一安放钢筋笼T水下灌注混凝土。
施工前应进行工艺性试成孔，数量不应少于2 根。
L护筒设置护筒是防止孔口土层和颗粒坍塌、坠落的设施，起到定位、保护孔口和导向作用。
成孔时宜在孔位埋设护筒，护筒设置应符合下列规定：(1)护筒应采用钢板制作，应有足够刚度及强度；上部应设置溢流孔，下端外侧应采用黏土填实，护筒高度应满足孔内泥浆面高度要求，护筒埋设应进入稳定土层；(2 )护筒上应标出桩位，护筒中心与孔位中心偏差不应大于50mm ;(3 )护筒内径应比钻头外径大IoOmm ,冲击成孔和旋挖成孔的护筒内径应比钻头外径大20Omm ,垂直度偏差不宜大于l∕100o2 .泥浆制备泥浆是由水、膨润土(或黏土)和添加剂等组成的浆体，泥浆是泥浆护壁成孔灌注桩成孔质量好坏的重要环节。
泥浆的作用为利用其与地下水之间的压力差控制水压力，使泥浆能在孔壁上形成泥皮而加固孔壁，防止坍塌，同时稳定孔内水位，冷却钻具，带出孔内岩土碎屑。
泥浆的主要性能有泥浆比重、黏度、静切力、含砂率、胶体率、失水率、酸碱度等指标。
护壁泥浆应符合下列规定：(1)泥浆可采用原土造浆，不适于采用原土造浆的土层应制备泥浆，制备泥浆的性能指标应符合相关规范的规定。
(2 )施工时应维持钻孔内泥浆液面高于地下水位0.5m ,受水位涨落影响时，应高于最高水位1.5m。
(3)成孔时应根据土层情况调整泥浆指标，排出孔口的循环泥浆的性能指标应符合规范的规定。
(4 )废弃的泥浆、废渣应另行处理，不应污染环境。
3 .成孔正循环是泥浆经钻杆、钻具压入孔底，然后携带土层颗粒从钻杆钻具与孔壁的间隙返回地面的循环方式；反循环是泥浆由孔口经钻杆、钻具与孔壁的间隙流入孔底，然后携带土层颗粒从钻具、钻杆抽返地面的循环方式。
正、反循环回转钻机成孔钻进应符合下列规定：(1)成孔直径不应小于设计桩径，钻头宜设置保径装置；(2)成孔机具应根据桩型、地质情况及成孔工艺选择，砂土层中成孔宜采用反循环成孔；(3)在软土层中钻进，应根据泥浆补给及排渣情况控制钻进速度；(4)钻机转速应根据钻头形式、土层情况、扭矩及钻头切削具磨损情况进行调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
泥浆护壁成孔的灌注桩施工工艺钻孔灌注桩①、施工准备场地平整：清除场地杂物，平整夯实，并做好泥浆沟池、沉淀池，备齐检测设备。
测量放线：根据控制桩以及钻孔桩桩位坐标，用全站仪准确放出桩位，并做好护桩。
经监理工程师复查确认无误后安装钻机。
护筒埋设：护筒采用δ≥6mm钢板卷制，护筒直径分别为1.4m、1.8m，长度为2.5m。
钢护筒底部及四周用粘土填筑，并分层夯实；顶面高出地面不小于0.3m，中心竖直线与桩中心线重合，采用实测定位法进行控制。
拌制泥浆：采用拌浆机在泥浆池拌制足够的护壁泥浆。
通过现场试验确定泥浆所用粘土及膨润土掺量，确保泥浆质量达到规范要求。
钻机就位：检查并调整底座和顶端的平衡，以免钻进过程中产生位移和沉陷。
钻机顶部的起重滑轮、钻头中心与钻孔桩的中心偏差不大于2cm。
②、钻孔作业及清孔开孔及钻进：开钻前先在孔内灌注泥浆，开孔采用低冲程进行，在确认位置、垂直度等符合标准时，正常钻进。
钻孔作业要连续进行。
结合地质情况，正常钻进采用中冲程进行。
在钻至岩层变化处时，为防止偏孔，用低冲程钻进。
在抽渣或停钻后再钻时，由低冲程逐渐向高冲程过渡。
掏渣以后，要及时补浆。
成孔检查及清孔：成孔后采用检孔器检孔，以检孔器能顺利沉入孔底为合格，否则采用钻头反复修孔处理，直至合格。
成孔后，及时对桩孔的中心位置、孔径倾斜度，孔深等进行测定，符合设计和规范要求后，采用换浆法立即进行清孔。
③、钢筋笼的制作及吊装钢筋笼在现场加工场地分段制作，采用箍筋成型的方法，在每段钢筋笼两端及中部加强箍筋内围标记主筋位置，把主筋依次与它们焊牢，然后再绑扎螺旋箍筋，并按设计在钢筋笼主筋上焊接定位筋。
注意按设计图纸、施工规范和监理要求预埋超声波检测管。
下笼采用人工配合汽车吊分节吊装、焊接接长笼体。
下笼要对准孔位慢放、徐落，防止碰撞孔壁而引起塌孔。
钢筋笼接长采用单面搭接焊，做到上下节焊接主筋同轴线。
钢筋焊接接头要相互错开，同一截面内焊接接头数不超过总钢筋数量的50%。
下笼到位后，检查顶面和底标高，其偏差不得大于5cm，笼中心平面位置偏差不得大于2cm。
检查调整合格后牢固定位，防止砼灌注过程中浮笼。
④、灌注水下砼砼灌注导管采用带有螺纹丝扣的快速接头的φ300mm无缝钢管。
使用前进行水密、承压和接头抗拉试验，并逐节编号。
导管底端到孔底距离控制在0.25～0.4m之间。
砼灌注前，探测孔底沉淀物厚度。
如沉淀厚度超标，须二次清孔，直至符合规范要求。
同时严格计算封底砼需要量，一次备足，保证首批砼入孔后，导管埋入砼中的深度不小于1m。
水下砼要连续灌注，保证桩内砼面上升≥2.5m/h。
导管采用25T吊机及时提升，提升时不得碰撞钢筋笼；并设专人测量、记录导管埋入砼深度，保证正常灌注中埋深为2～6m，谨防断桩。
灌注的桩顶高出设计0.5m以上，以保证桩头砼质量。
砼灌注过程中，如发生故障及时查明原因，并提出补救措施，报请监理工程师，经研究后按批准的施工方案进行处理，不擅自草率处理。
溢出的泥浆引至适当地点处理，防止污染环境或堵塞河道和交通。
1、钻孔桩基础施工（1）、施工测量施工前，用全站仪对桥梁中线进行复测。
复测以后，钉设墩台中线各主要桩点，保证其精度符合误差的规定，供桥梁、墩台的定位使用。
墩台中心定出后，在墩台十字线方向设置护桩，每个方向三个，供施工时恢复墩台中心。
水准基点及护桩设于稳固位置，护桩用砼加以保护。
（2）、施工准备A、施工前，修筑施工便道，确保桩基施工机械进出方便。
B、合理布设钢筋加工棚、水泥库及其它施工用料场地，钢筋及其半成品存放在支架上，用塑料薄膜包裹，防止钢筋生锈，水泥库做好防潮措施。
C、作好孔桩开钻前的临时围护（特别是与即有榆靖高速公路相交段的临时围护）及污水处理排放设施。
D、开钻前，设置桩位护桩，每个方向3个控制桩，用砼进行保护，护桩应设在地势较高，不易浸水和不易破坏的地方。
E、桩位最后定位，用白灰在地面上标出其具体位置。
（3）、场地平整清除、整平施工场地内的障碍物及坑洼，做好排水设施；做好泥浆池、沉淀池、泥浆沟；备齐各种检测设备。
（4）、埋设护筒护筒采用δ=8mm钢板制作，内径大于设计桩径0.20m。
采用挖埋和振动下沉相结合的方法埋设1.5米深。
护筒顶面高出地面50cm以上。
周围0.5～1m内用粘土回填夯实，顶面铺垫石碴。
为避免护筒在吊运中变形，护筒焊接临时钢管“十”字撑。
护筒定位准确,顶面中心误差不大于5mm,倾斜度不大于1%。
（5）、泥浆拌制钻孔前拌制足够护壁泥浆，控制泥浆粘度为18～22s，相对密度为1.2～1.45，含砂率控制在4%。
酸碱度PH值8～11，制浆能力不低于2.5L/kg。
（6）、钻机安装和就位认真验证桩的中心标桩，正确对准桩心。
安装钻机时，一、满足钻机主体的水平精度要求，二、保证钻架、钻杆的垂直要求。
安装时，用两台经纬仪在两个方向同时校正垂直精度，钻杆中心与桩位中心水平偏差不大于2㎝。
（7）、钻孔作业桥梁钻孔均采用泥浆护壁、回旋钻机、正循环法施工。
A、钻孔时先开动泥浆泵，待泥浆循环正常后，再起动钻机慢速回转下放钻头至护筒底，轻压慢转待钻头正常工作后，逐渐加大转速和钻压，进入正常钻进。
B、钻进时适当控制进尺，钻孔作业连续进行，并做好纪录。
钻孔一次成型；在钻孔排渣、提钻或因故障停钻时，将严格保证钻孔内的水位及泥浆的相对密度和粘度，保证钻孔安全。
C、钻进过程中随时对泥浆进行试验，控制泥浆性能；捞取渣样，做好记录，随时观测土层变化情况；D、钻进中如果遇到软土或砂土等易塌孔的土层中，利用低速钻进、加大泥浆比重、控制孔内水位等方法施工，防止塌孔。
E、随时检查钻机设备，尤其是钻锥是否摆动过大，钻架是否平稳牢固，防止钻进扩孔；F、钻孔过程中如出现流砂现象时，及时加大泥浆比重，提高孔内压力或投下粘土块，将粘土块挤入流砂层，加强护壁，堵住流砂；G、孔身偏斜弯曲时，及时分析原因，进行处理。
不严重时，采用在倾斜处吊起钻锥，反复扫孔的方法纠正；偏斜严重、弯孔、梅花孔、探头石出现时，采取回填修孔。
H、发生掉钻时，迅速用打捞叉、钓绳套等工具打捞，任何情况下，严禁施工人员进入没有防护设施的钻孔中处理故障。
I、钻孔全过程在施工日志中进行详细纪录。
（8）、清孔及探孔A、清孔钻孔达到设计深度后采用换浆法进行清孔。
将相对密度较低的泥浆压入，把孔内的悬浮物以相对密度较大泥浆换出。
要确保灌注水下砼前，沉碴不超过容许值0.20m，不得用加深孔底的办法代替清孔。
清孔达到质量标准要求时，清孔结束。
B、探孔当钻孔达到设计深度时,及时对孔径、孔深、偏斜度、泥浆相对密度、孔底沉淀物厚度等进行测定，达到设计与规范后，用钢筋笼测孔器进行检测，能全孔通过，才能下放钢筋笼。
（9）、钢筋笼制作、安放钢筋笼制作，按设计图纸进行下料、在地面分段制作绑扎好后，用人工配合吊机吊装，并用电焊连接。
A、在制作钢筋笼前认真阅读设计图纸，核准钢筋型号规格。
B、钢筋笼的主筋与加强箍逐点焊接牢固，螺旋箍筋与主筋适量点焊，必要时，加强箍加设支撑筋，确保钢筋笼在运输、吊装时不扭曲、不变形。
C、主筋保护层的支撑耳筋设于加强箍附近与主筋焊接牢固，并于四周均匀布。
D、钢筋笼采用汽车吊进行吊装就位。
a.钢筋笼的码放、吊装，应有两点以上吊点。
b.避免变形，可在钢筋笼内壁用麻绳绑扎杉杆。
钢筋笼入孔后，解开绑扎活扣，杉杆自行浮起。
c.钢筋笼搭接，要按规范要求满足搭接长度要求，在点焊固定后再进行搭接焊。
d.钢筋笼的安放，由4人在四个方向扶住，慢慢下放、避免钢筋笼卡住或碰撞孔壁。
钢筋笼就位后，应采取固定钢筋笼上端口措施防止钢筋上浮。
（10）、钻孔桩混凝土灌注钻孔桩砼采用导管法进行水下砼灌注。
A、在进行水下砼灌注前，探测孔底沉淀物厚度，严格控制在规范要求以内；如果沉淀厚度超过规范规定的30cm，将进行二次清孔直至符合规范要求，进行砼施工。
B、砼导管采用直径30厘米的无缝钢管制作，保证内壁光滑圆顺，底节长5米，中间节长3米，采取有螺纹丝扣快速接头。
C、导管吊装采用16T吊机进行施工，吊装时将导管底端到孔底距离控制在0.25～0.4m。
D、配备水泵，吸泥浆机，高压射水管等设备，以保持井孔水头和及时处理灌注故障；E、砼配合比通过试验确定，其强度比设计要求高配一级。
水泥用量每方不小于350公斤，混凝土坍落度控制在16～22厘米之间，骨料采用中(粗)砂，砾石保证级配良好，最大粒径不大于4cm。
F、砼采用拌和站拌制，砼搅拌运输车运输，砼输送泵送入孔。
G、砼灌注前，认真计算第一次灌注需要量并一次备足，•保证首批砼入孔后，导管埋入砼中的深度不小于1米。
以后正常灌注中保持导管埋入砼2～6米之间。
H、灌注过程不得中途停顿，保证每小时灌注量不小于2.5m。
导管随灌随拔，并派专人随时测量导管埋入砼的深度，做好记录；I、提升导管时严禁碰撞钢筋笼。
砼面上升到钢筋笼内3～4米后再提升导管，使导管底端高于钢筋笼底端，以免钢筋笼上浮。
J、灌注的桩顶高度保证高出设计标高不小于0.5m，最后桩头凿除浮浆，确保桩头砼质量。
K、施工中造成断桩，立即报告监理工程师，研究补救措施，按批准的施工方案进行施工，决不擅自草率处理。
1、灌注桩清孔的方法有哪几种？应按什么要求进行？清孔方法有一下几种：1、抽浆法抽浆清孔比较彻底，适用于各种钻孔方法的摩擦桩、支承桩和嵌岩桩，但孔壁易坍塌的钻孔使用抽浆法清孔时，操作要注意，防止坍孔。
1）用反循环方法成孔时，泥浆相对密度一般控制在1.1以下，孔壁不易形成泥皮，钻孔终孔后，只需将钻头稍提起空转，并维持反循环5～15min左右就可完全清除孔底沉淀土。
2）正循环成孔，空气吸泥机清孔。
空气吸泥机清孔原理与气举反循环原理相同，但以灌注水下混凝土的导管作为吸泥管。
正循环成孔，砂石泵或射流泵清孔，导管作为砂石泵或射流泵的吸浆管清孔。
它的好处是清孔完毕，将特别弯管拆除，装上漏斗，即可开始灌注水下混凝土。
用反循环钻机成孔时，也可等安好灌浆导管后再用反循环方法清孔，以清除下钢筋笼和灌浆导管过程中沉淀的钻碴。
2、换浆法采用泥浆泵，通过钻杆以中速向孔底压入相对密度1.15左右，含砂率＜4％的泥浆，把孔内悬浮钻碴多的泥浆替换出来。
对正循环回转钻来说，不需另加机具，且孔内仍为泥浆护壁，不易坍孔。
但本法缺点较多，首先，若有较大泥团掉入孔底很难清除；再有就是相对密度小的泥浆是从孔底流入孔中，轻重泥浆在孔内会产生对流运动，要花费很长时间才能降低孔内泥浆相对密度，清孔所花时间太长；当泥浆含砂率较高时，绝不能用清水清孔，以免砂粒沉淀儿达不到清孔目的。
3、掏碴法主要针对冲或冲抓法所成的桩孔，采用抽渣筒进行抽渣清孔。
4、用砂浆置换钻碴清孔法先用抽渣简尽量清除大颗粒钻渣，然后以活底箱在孔底灌注o．6m厚的特殊砂浆．其相对密度较小，能浮在拌合混凝土之上。
