画出图中滑轮组最省力的绕法
初中物理作图题大全
.
7
画出平面镜中的像
.
8
画出发光点S经平面镜反射通过A点的光路
.
9
如图所示，S是发光点，S’是S在平面镜的像，L是射
向平面镜的一条入射光线. 在图中画出平面镜的位置
和L的反射光线．
.
10
图中两条光线 是由同一点光源 发出经平面镜反 射后形成的，请 完成光路图，并
确定光源S的位
置．
.
11
S’为发光点S的像，找出发光点S并画出经平面 镜反射通过P的一根光线
F
.
65
(2019·安徽)某小组通过实验得知滑轮组的机械效率与许多 因素有关，有同学想进一步探究滑轮组的机械效率是否与 滑轮组中细绳的绕法有关．根据探究目的，他们先通过实 验测算出如图 (甲)所示的滑轮组的机械效率，请你在图 (乙)中画出下一步实验所需的组装图．
.
66
要用滑轮组将陷在泥中的汽车拉出来，试在图 中画出最省力的绕绳方法．
.
73
(2019·甘肃)用笔画线将图中的三孔插座、开关、螺口灯 泡等未接好的元件的导线连接好。
.
74
某家庭用的壁灯上有两只白炽灯，用一只开关控制其通 断．在下图中连接好电路．
.
75
请利用图中所给的开关、灯泡与电熨斗连成一个电路．要 求：电熨斗通电后，开关处于闭合状态的工作温度高于处 于断开状态的工作温度．
.
70
在科技小组活动中，亮亮同学受图22所示电子秤的 启发，自行设计了一个电子秤，其原理如图23所示，他试 图用电压表的示数来反映物体质量的大小．滑动触头固定 在安放托盘的轻弹簧上，并能随轻弹簧一起自由滑动．已 知当托盘中不放物体时，滑动触头指在最上端，此时电压 表的示数为零；当在托盘中放一物体时，滑动触头随弹簧 向下移动到某一位置，于是电压表就指示出相应的示 数．请在原理图的适当位置接上符合要求的电压表．
苏科版 国庆假期作业1杠杆与滑轮练习
国庆假期作业（杠杆）注意：请将填空题的解题的过程写在空行处1、从如1图所示的情景中，你的认识是__________________________________．2、如图2是一种常见的活塞式抽水机示意图，在图中画出手柄所受动力F 1的力臂和阻力。
3、铡刀铡草时的示意图如图3所示.请作出作用在铡刀上的动力F 1、阻力F 2的力臂，并用毫米刻度尺测量动力臂L 1的长度．L 1 = _________mm .4、用图4中所示的道钉撬撬道钉,要使作用在A 点的力最小,那么力F 应沿哪个方向?在图中画出力F 及其力臂.图2 图3 图45、如图所示是研究杠杆平衡条件的实验装置，测力计的示数是 Ｎ，请在图中画出拉力Ｆ2的力臂。
6、在"研究杠杆平衡条件"实验中（1）实验前出现图甲所示情况，为了使杠杆在水平位置平衡，应将杠杆左端的螺母A 向 调（填"左"或"右"），之所以让杠杆在水平位置平衡是因为 。
（2）实验过程中出现图乙所示情况，为了使杠杆在水平位置平衡，这时应将右边的钩码向 （填"左"或"右"）移动 格。
（3）图乙中杠杆水平平衡后，在杠杆左右两边钩码下同时加一个相同的钩码，这时杠杆将 。
（填"保持水平平衡"、"左端下降"或"右端下降"）7．杠杆的平衡条件 __________，把重力为6N 和15N 的物体挂在杠杆的两端，当杠杆平衡时，两力臂之比为__________。
8．将重80N 的物体挂在1.8m 长的杠杆一端，别一端挂16N 的重物作为动力时，杠杆恰好处于水平位置平衡则动力臂与阻力臂之比为__________，动力臂长为__________。
9．有一根100cm 长的杠杆，右端挂70N 的重物，左端挂30N 的重物，杠杆刚好在水平位置平衡，如果在杠杆两端各增加一个10N 的重物，要使杠杆在水平位置重新平衡，则支点O 应向__________端移动__________cm。
中考物理总复习考点解读：第14讲-简单机械(含答案)
第14讲简单机械杠杆五要素和平衡条件定义一根硬棒，在力的作用下绕着______转动的硬棒叫做杠杆五要素支点如图所示，杠杆绕着_____，用字母____表示动力如图所示，使杠杆______的力，用字母____表示阻力如图所示，_____杠杆转动的力，用字母____来表示动力臂如图所示，从支点到_______的_____，用字母l1表示阻力臂如图所示，从支点到_______的_____，用字母l2表示探究杠杆平衡条件探究过程实验前调节杠杆两端的平衡螺母，使杠杆在水平位置平衡，目的是消除杠杆自身重力对实验的影响，实验中使杠杆在水平位置平衡，目的是方便从杠杆上直接读出力臂结论动力×动力臂=阻力×阻力臂F1l1 = F2l2说明为了消除实验中错误的结论：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离，可用弹簧测力计代替一侧钩码斜拉杠杆3）最后从支点向力的作用线引垂线.2.杠杆的分类力臂关系力的关系距离关系实例省力杠杆L1 ___ l2 F1 ____F2 省力，____ 距离羊角锤、起子、撬棒等费力杠杆L1 ____l2 F1______ F2 _____，省距离钓鱼竿、起重机的吊臂、镊子等等臂杠杆L1 ____l2 F1 ____F2 不省力，不费力天平、定滑轮等滑轮比较分类定滑轮动滑轮滑轮组示意图定义中间的轴________的滑轮和重物一起_______的滑轮定滑轮、动滑轮组合成滑轮组实质_______杠杆动力臂为阻力臂倍的杠杆特点不能__________但是能改变_________能省_________的力，但不能改变________在不考虑绳子重及滑轮重和摩擦力的情况下，F＝__________.距离的关系___________ ____________ ______________【提示】判断滑轮组绳子段数n的方法：可以在定滑轮与动滑轮之间画一条虚线，数一下与动滑轮相连的绳子的段数是几段，则n就是几.如图甲、乙所示.斜面与轮轴斜面轮轴示意图定义一个与水平面成一定夹角的倾斜平面由____和_____组成，能绕共同轴线转动的 _________叫做轮轴；半径较大的是轮，半径较小的是轴特点省力机械能够连续旋转的______，支点就在______，轮轴在转动时轮与轴有相同的___________应用螺旋、楼梯、盘山公路等方向盘、水龙头、扳手【提示】轮轴不一定是省力机械，主要取决于动力作用在轮还是轴.命题点1 杠杆(2015·兰州)如图是一种抽水马桶的水箱自动上水装置示意图．当水箱内的水达到一定深度时，浮标带动杠杆压住入水口，停止上水．请在图中作出力F1、F2的力臂L1、L2，O为支点．画力臂是力学作图题中的一个难点，但作力臂也是有一定的规律可循，即一定点(支点)，二画线(力的作用线)，三从支点向线引垂线．1．(2015·莱芜)如图所示，杠杆在力F1、F2(F2未画出)的作用下处于平衡状态．O为支点，L2是力F2的力臂，请在图中画出F1的力臂L1和力F2示意图．2．(2015·益阳)如图是自行车手闸示意图，手闸是一个简单机械，这种简单机械的名称是________，当图中手对车闸的作用力F＝10 N时，刹车拉线受到力的大小为________N.3．(2015·镇江)如图所示，小华正在做俯卧撑，可以将他的身体看作一个杠杆，O为支点，A为他的重心，相关长度已在图中标明，已知他的质量m＝60 kg，g＝10 N/kg.(1)求小华受到的重力G.(2)求图示时刻地面对双手支持力F的力臂l1，并在图中画出此力臂．(3)求图示时刻地面对双手的支持力F.命题点2杠杆的分类(2015·广州)AC 硬棒质量忽略不计，在棒的B 、C 两点施加力F 1、F 2，F 2的方向沿OO′线，棒在图所示位置处于平衡状态，则（ ）A ．F 1<F 2B ．F 1＝s 2s 1·F 2 C ．F 1力臂小于s 1 D ．F 2方向沿OO′线向下判断杠杆类型，关键是确定动力臂和阻力臂的长短关系．首先应找准支点，并明确动力和阻力，然后过支点作动力臂和阻力臂，最后再根据动力臂和阻力臂的长短关系判断是省力杠杆还是费力杠杆，即动力臂比阻力臂长的为省力杠杆，动力臂比阻力臂短的为费力杠杆．4．(2015·邵阳)如图所示，下列工具属于费力杠杆的是（ ）A .开瓶起子B .镊子C .钢丝钳D .独轮车5．(2015·滨州)根据工作需要选择合适的工具是劳动者的基本技能．要剪断铁丝等较硬的物体，下图中的4种剪刀应选择（ ）6．(2014·绵阳)如图所示的杠杆是________(填“省力”或“费力”)杠杆，图中O 为支点，F 1的力臂l 1，F 2的力臂l 2，当杠杆平衡时，F 1与F 2定量关系式为________．命题点3 滑轮(2015·汕尾)如图所示，用下列装置提升同一重物，若不计滑轮自重及摩擦，则最省力的是（ ）滑轮组的计算技巧：先对动滑轮进行受力分析，再找出动力与阻力之间的关系，最后利用平衡力的知识求解．7．(2014·桂林)小明利用如图所示的简单机械移动物体A时．当沿不同方向分别用F1、F2、F3的力，以不同速度匀速拉动物体时，忽略绳子与滑轮的摩擦，下列说法中正确的是（）A．F1＝F2＜F3B．F1＜F2＜F3C．F1＞F2＞F3D．F1＝F2＝F3第7题图第8题图8．(2015·株洲)如图是用高枝剪修剪树枝的情景．仔细观察高枝剪头部的结构和使用情况，发现高枝剪头部有________和________两类简单机械．当园林工用30 N的力向下拉绳时，因拉绳而使图中A处受到的作用力大约增加________N.9．(2015·铜仁)请在图中画出滑轮组最省力的绕法．命题点探究杠杆的平衡条件探究杠杆平衡条件实验是简单机械中的一个重要探究实验，是中考考查的重点内容，其主要考点为：杠杆水平调节的方法和目的、实验结论的得出、杠杆平衡条件的应用等．(2015·长沙)小刚和小明等同学一起做“探究杠杆的平衡条件”的实验．(1)小刚将杠杆中点置于支架上，当杠杆静止时，发现杠杆的左端上翘，此时，他应将杠杆两端的平衡螺母向________(填“左”或“右”)调节，使杠杆在水平位置平衡．(2)如图甲所示，若每个钩码重0.5 N，且杠杆上每格相等，小明在杠杆左端图示位置处挂上3个钩码，为使杠杆在水平位置平衡，他在图中A处施加一个方向向上的力F1，此力大小至少为________N.(3)若撤去力F1，改在杠杆右端B处施加一个方向向下的力F2(如图乙所示)，仍使杠杆平衡．请在图乙中画出力F2的力臂．(1)杠杆的平衡条件：动力×动力臂＝阻力×阻力臂，公式表达为：F1l1＝F2l2；(2)调节杠杆在水平位置平衡的目的是力臂的大小可以直接从杠杆上读出，测量力臂比较方便；(3)在探究杠杆的平衡条件时，实验数据至少测量三组，这样才能够使实验结论具有说服力，不具有偶然性．(4)实验中，小刚将杠杆中点置于支架上，这样做的好处是：________________________；让杠杆在水平位置平衡的目的是：________________．(5)小明同学测出了一组数据后就得出了“动力×动力臂＝阻力×阻力臂”的结论，小刚同学认为他的做法不合理，理由是________________________________________________________________________．(6)小明组通过实验探究得出了杠杆的平衡条件是：动力乘以支点到动力作用点的距离等于阻力乘以支点到阻力作用点的距离．请利用图中的实验器材证明小明的观点是错误的．写出简要的实验步骤及实验现象．一、选择题1．如图，这款图钉来自一位初中生的创意，翘起部分为我们预留出施力空间，图钉作为杠杆，其支点是（）A．A点B．B点C．C点D．O点2．(2015·黄冈)使用下列简单机械，为了省力的是（）A．旗杆顶的定滑轮B．理发用的剪刀C．拔钉子的羊角锤D．龙舟比赛用的船桨3．(2014·盐城)学校旗杆顶装有定滑轮，这样做（）A．既省力，也改变施力的方向B．省力，但不改变施力的方向C．不省力，但改变施力的方向D．既不省力，也不改变施力的方向4．(2015·漳州)如图所示，可绕O点转动的轻质杠杆，在D点挂一个重为G的物体M.用一把弹簧测力计依次在A、B、C三点沿与圆O相切的方向用力拉，都使杠杆在水平位置平衡，读出三次的示数分别为F1、F2、F3.它们的大小关系是（）A．F1<F2<F3<G B．F1>F2>F3>G C．F1＝F2＝F3＝G D．F1>F2＝F3＝G第4题图第5题图5．(2014·泰州)如图所示的滑轮组，每个滑轮重为20 N，绳重及摩擦不计，用它匀速提升重为100 N的物体，所用的拉力F是（）A．50 N B．60 NC．70 N D．120 N6．(2015·娄底)用图所示的四种机械提起同一重物，不计机械自重和摩擦，最省力的是（）7．(2015·玉林)如图所示，重力为G的均匀木棒竖直悬于O点，在其下端施一始终垂直于棒的拉力F，让棒缓慢转到图中间虚线所示位置，在转动的过程中（）A．动力臂逐渐变大B．阻力臂逐渐变大C．动力F保持不变D．动力F逐渐减小第7题图第8题图8．(2015·枣庄)如图所示，杠杆处于平衡状态，如果将物体A和B同时向靠近支点的方向移动相同的距离，下列判断正确的是（）A．杠杆仍能平衡B．杠杆不能平衡，右端下沉C．杠杆不能平衡，左端下沉D．无法判断二、填空题9．(2015·安徽)如图，AB为能绕B点转动的轻质杠杆，中点C处用细线悬挂一重物，在A端施加一个竖直向上大小为10 N的拉力F，使杠杆在水平位置保持平衡，则物重G＝________N．若保持拉力方向不变，将A端缓慢向上提升一小段距离，在提升的过程中，拉力F将________(填“增大”“不变”或“减小”)．第9题图第10题图10．(2015·广东)如图所示，已知物体A和动滑轮的总重为200 N，当物体A匀速上升高度为1 m时，绳子移动的距离为________m，人对绳子的拉力为________N．(绳子与滑轮的摩擦力、空气阻力忽略不计)11．(2015·河南)如图是小聪为拉船靠岸而设计的甲、乙两种方案，若拉船需要很大的力，则应选用方案________(填“甲”或“乙”)，因为采用这种方案可以________．(不计机械的自重及摩擦)三、作图与实验题12．(2015·广东)如图，请在杠杆A处画出把物体拉起时的最小拉力F1，并画出拉力F1的力臂L1.13．(2014·衡阳)如图所示，某人站在A处通过一根绳和两个滑轮匀速提起物体B，所用的拉力F＝100 N，物体B重300 N(不计滑轮重和绳重，不计摩擦力)，画出滑轮组的绕线．14．(2015·江西)探究杠杆的平衡条件：【提出问题】如图a所示，是一种常见的杆秤，此时处于水平位置平衡．发现一：小明在左侧挂钩上增加物体，可观察到提绳左侧下沉，他认为改变杠杆的水平平衡可以通过改变作用在杠杆上的________来实现；发现二：接着小新移动秤砣使其恢复水平位置平衡．说明通过改变________的长短也可以改变杠杆的平衡．那么，杠杆在满足什么条件时才平衡呢？【制定计划与设计实验】实验前，轻质杠杆处于如图b所示的状态，使用时，首先应将杠杆的平衡螺母向________(填“左”或“右”)调节，使杠杆处于水平位置平衡，这样做的好处是________________．【实验结论】如图c所示，他们进行了三次实验，对实验数据进行分析，得出杠杆的平衡条件是________________________．【拓展应用】如图d所示，是用手托起重物的示意图，图中前臂可以看作是一个________(填“省力”“费力”或“等臂”)杠杆，此杠杆的支点是图中的________点，假如托起6 N的重物，请你根据图d所示，估算出手臂要用的动力大约是________N.四、计算题15．(2014·临沂)如图所示是某建筑工地用吊车提升大理石板的示意图．已知大理石的密度是2.8×103kg/m3，每块大理石板的规格为50 cm×50 cm×2 cm，升降机吊框的重力是600 N．不计滑轮和钢丝绳的重力，不计摩擦，g取10 N/kg.则：(1)一块大理石板平放在水平地面上时对地面的压强是多少？(2)若吊车钢丝绳能承受的最大拉力是10 000 N，则该吊车一次最多能匀速提升多少块大理石板？(3)在某次提升作业中，吊车钢丝绳的拉动速度是0.1 m/s，则在2 min内吊车将大理石板提升的高度是多少？第七单元简单机械功与功率机械效率第14讲简单机械考点解读考点1 1.固定点O 转动的点O 转动F1阻碍F2动力作用线距离阻力作用线距离 2.＞＜费＜＞费力＝＝考点2固定不动移动等臂 2 省力省力动力的方向一半动力的方向1nG s＝h s＝2h s＝nh考点3轮轴简单机械杠杆轴线转速各个击破例1题组训练1.2.杠杆403.(1)重力G＝mg＝60 kg×10 N/kg＝600 N．(2)支持力的力臂l1＝100 cm＋50 cm＝150 cm，力臂如图所示：(3)由杠杆平衡条件知，F×l1＝G×l2，即F×150 cm＝600 N×100 cm，则F＝400 N.例2C题组训练 4.B 5.D 6.省力F1l1＝F2l2例3C题组训练7.D8.杠杆滑轮组909.实验突破例(1)左(2)2(3)拓展训练(4)消除杠杆自重对实验的影响方便直接测力臂(5)实验次数太少，结论不具有普遍性(6)实验步骤：在杠杆左端某处挂3个钩码；弹簧测力计竖直向上拉动杠杆，记下弹簧测力计的示数F1；弹簧测力计斜向上拉动杠杆，记下弹簧测力计的示数F2.实验现象：F2＞F1.整合集训匠心文档，专属精品。
初二物理简单机械试题答案及解析
初二物理简单机械试题答案及解析1.杠杆在生产、生活中有着广泛的应用.如图所示，下列工具在使用中属于费力杠杆的是A．汽水扳手B．道钉撬C．镊子D．天平【答案】C【解析】生活中的杠杆可分为：当动力臂大于阻力臂为省力杠杆，当动力臂等于阻力臂为等臂杠杆，当动力臂小于阻力臂为费力杠杆，由图可知，选项A、B为省力杠杆，C为费力杠杆，而D 为等臂杠杆，故本题正确选项是C。
【考点】杠杆的分类及应用2.如图所示的简单机械，忽略各种摩擦及杠杆和滑轮的重力.当提起相同重物时，最省力的是【答案】A【解析】由图可知：选项A中动力臂是阻力臂的3倍，故动力F1=G/3；选项B为定滑轮，所用的拉力F2=G；选项C为动滑轮，所用的拉力F3=G/2；选项D为滑轮组，所用的拉力F4=G/2。
故本题正确选项是A。
【考点】杠杆、滑轮的特点及其应用3.如图是一种拉杆式旅行箱的示意图，使用时相当于一个杠杆（选填“省力”或“费力”）.若箱的重量为100N，动力臂是阻力臂的4倍，要使该杠杆平衡，则竖直向上的拉力F为 N.【答案】省力 25【解析】生活中的杠杆可分为：当动力臂大于阻力臂为省力杠杆，当动力臂等于阻力臂为等臂杠杆，当动力臂小于阻力臂为费力杠杆，由图可知，动力臂大于阻力臂故为省力杠杆；当动力臂是阻力臂的4倍，则竖直向上的拉力F为阻力的四分之一，即为25N。
【考点】杠杆的分类，杠杆的平衡条件4.如图所示的工具中属于费力杠杆的是 ( )【答案】A【解析】杠杆可以分成三类：（1）省力杠杆（2）等臂杠杆（3）费力杠杆。
分类的依据有三个：（1）根据动力臂和阻力臂的大小，动力臂大的是省力杠杆（2）根据动力和阻力的大小，动力小的是省力杠杆（3）根据是否省距离，费距离的是省力杠杆。
选项A，使用钓鱼竿时，动力臂小于阻力臂是费力杠杆。
正确的选择是A。
【考点】杠杆的分类5.（1）如图甲所示，请作出：①水桶M所受重力的示意图；②以O为支点，力F的力臂．（保留作图痕迹）．（2）请在图乙中用线代表绳子，将两个滑轮连成省力的滑轮组，要求人用力往下拉绳使重物升起.【答案】【解析】（1）桶受到的重力方向为竖直向下，符号为G。
画出图中滑轮组最省力的绕法
画出图中滑轮组最省力绕法。
考点名称：滑轮组设计及组装•组装滑轮组要领：1、确定“n”。
根据题意确定由多少段绳子承担动滑轮重力和物体重力。
2、确定动滑轮个数。
（1）、当n为偶数时，动滑轮个数是：（2）、当n为奇数时，动滑轮个数是：3、确定定滑轮个数。
口诀：“一动配一定，偶数减一定，变向加一定。
”（1）在不改变施力方向时，以动滑轮个数为基数，按“一动配一定，偶数减一定”来确定定滑轮个数。
即：一个动滑轮配一个定滑轮；但当n为偶数时，定滑轮个数等于“动滑轮个数减一个”。
（2）在需要改变施力方向时，仍以动滑轮个数为基数，按“变向加一定”方法确定定滑轮个数。
即：在“一动配一定，偶数减一定”基数上，再加上一个定滑轮。
4、组装滑轮组。
口诀：“奇动偶定”。
确定好了动滑轮和定滑轮个数后，再确定绳子起始点。
（1）当n为奇数时，绳子起始点从动滑轮开始，经定滑轮依次按画螺旋线方法绕线。
（2）当n为偶数时，绳子起始点从定滑轮开始，经动滑轮依次按画螺旋线方法绕线。
•滑轮组绕线问题：一般来说，在给滑轮组绕线时，首先要确定承担物重绳子股数n，然后根据“奇动偶定，由内向外”原则绕绳。
“奇、偶”是指承担物重绳子股数，“动、定” 是指动滑轮和定滑轮。
即如果n是奇数，则绳子起始端在动滑轮小钩上开始绕起；如果n是偶数，则绳子起始端从定滑轮小钩上开始绕起。
需要注意是：在绕线时，所画线要直，并且要及两个滑轮外侧相切；在一般情况下，要在最后一股(最外层)绳子末端用箭头标出拉力方向。
在中考中此类问题包括以下几种类型：(1)已知滑轮组省力情况(2)未知滑轮组省力情况(3)根据特定要求绕线确定滑轮组绕线时要注意一些特殊要求，比如“最省力”、“人要站在地面上”、“向上拉”等，还要符合一定物理情景。
例1完成图示滑轮组绕线。
解析：根据绕线规律“奇动偶定”n=3或n=5为奇数，(1)(2)(4)绳子起点在动滑轮上，n=4为偶数，所以(3)绳子起点在定滑轮上。

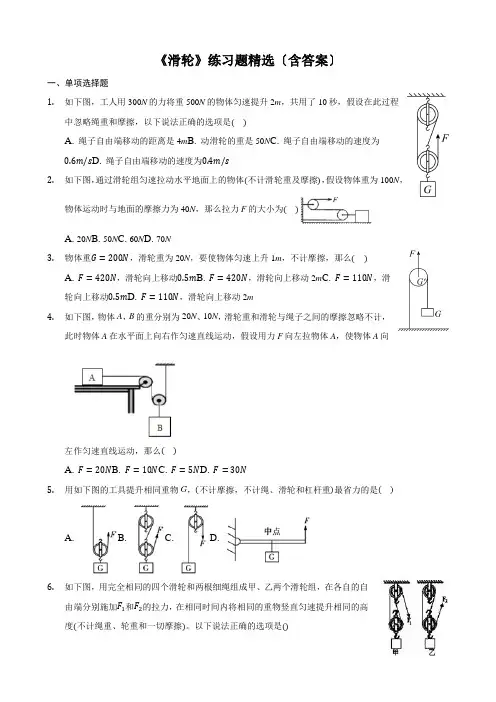

2022年人教版物理八下《滑轮》练习题精选(含答案)
《滑轮》练习题精选〔含答案〕一、单项选择题1.如下图，工人用300N的力将重500N的物体匀速提升2m，共用了10秒，假设在此过程中忽略绳重和摩擦，以下说法正确的选项是()A. 绳子自由端移动的距离是4mB. 动滑轮的重是50NC. 绳子自由端移动的速度为0.6m/s D. 绳子自由端移动的速度为0.4m/s2.如下图，通过滑轮组匀速拉动水平地面上的物体(不计滑轮重及摩擦)，假设物体重为100N，物体运动时与地面的摩擦力为40N，那么拉力F的大小为()A. 20NB. 50NC. 60ND. 70N3.物体重G=200N，滑轮重为20N，要使物体匀速上升1m，不计摩擦，那么()A. F=420N，滑轮向上移动0.5mB. F=420N，滑轮向上移动2mC. F=110N，滑轮向上移动0.5m D. F=110N，滑轮向上移动2m4.如下图，物体A，B的重分别为20N、10N，滑轮重和滑轮与绳子之间的摩擦忽略不计，此时物体A在水平面上向右作匀速直线运动，假设用力F向左拉物体A，使物体A向左作匀速直线运动，那么()A. F=20NB. F=10NC. F=5ND. F=30N5.用如下图的工具提升相同重物G，(不计摩擦，不计绳、滑轮和杠杆重)最省力的是()A. B. C. D.6.如下图，用完全相同的四个滑轮和两根细绳组成甲、乙两个滑轮组，在各自的自由端分别施加F1和F2的拉力，在相同时间内将相同的重物竖直匀速提升相同的高度(不计绳重、轮重和一切摩擦)。
以下说法正确的选项是()A. 拉力F1小于拉力F2B. 甲绳子自由端移动速度小于乙绳的C. 甲、乙两滑轮组均属于费力的机械D.甲、乙两滑轮组绳子自由端移动的距离相等7.用相同的滑轮组装成如下图的滑轮组，用它们提起相同的物体时最省力的绕绳方法是()A. B. C. D.8.小宇同学想用10N的力提起重20N的物体，以下简单机械中(不计机械重及摩擦)，不可以使用的是()A. 一个定滑轮B. 一个动滑轮C. 杠杆D. 一个动滑轮和一个定滑轮组成的滑轮组二、填空题9.如图，工人利用滑轮组将200N的重物匀速向上提升到2m高的平台上，那么他所用的拉力为______N，绳子自由端向下移动的距离为______m.(不计绳重、动滑轮重及摩擦)10.如下图，图甲不计滑轮重与摩擦，匀速提升重30N的物体，弹簧测力计的示数F=______N，图乙杠杆水平平衡，那么A、B两物体对杠杆的拉力大小关系是F A=______F B。
2022-2023学年广东省广州市九年级上学期期末考试物理试卷
2022—2023 学年上学期初三物理检测试题一、单项选择题（选出最优的一个选项，每小题 3 分，共 30 分）1.如图所示，以下是我们学习内能的四个实验，根据实验过程描述，说法正确的是A. 甲图：气筒向瓶内打气，在瓶塞跳起来前，气筒活塞对气体做功，此过程是内能转化为机械能B. 乙图：向下迅速压缩气体后松手，观察到硝化棉燃烧后活塞被向上推起，活塞被推起的过程是内能转化为机械能C.丙图：将两个铅柱的底面削平，削干净，然后紧紧压在一起，两个铅柱就会结合起来，即使悬挂重物也不能把两块铅块分开，说明分子间既有引力又有斥力D.丁图：做气体扩散的实验时，抽掉玻璃板，两瓶内的气体会混合在一起，颜色变均匀。
若做此实验时，两瓶气体的温度越高，气体颜色变均匀所需要的时间就越长2.甲、乙两个铁块在同一光滑水平面上做匀速直线运动，甲的质量大于乙的质量，甲的速度大于乙的速度，甲的温度高于乙的温度，则以下说法错．误．的是A．甲物的内能一定大于乙物的内能B．若甲乙发生扩散，分子一定自发从甲物运动到乙物C．甲物的机械能一定比乙物的机械能大D．若甲乙发生热传递，热量一定自发从甲物传递到乙物3.如图所示电路中，闭合开关 S1、S2，电流表、灯泡L1、L2 均能正常工作。
则下列说法不．正．确．的是A．开关S1 闭合，S2 断开，电源外部的电流流向为d→c→b→aB.开关S1、S2 都闭合，灯泡L1、L2 并联C.开关S1、S2 都闭合，通过灯泡L1 的电流可能等于通过灯泡L2 的电流D.先闭合开关S1、S2，再断开 S2，电流表示数不变4.下图是生活中几种常见的杠杆，其中属于省力杠杆的是A．钓鱼竿 B．道钉撬 C．筷子 D．理发剪刀5.关于如图所示的四个情境，下列说法中正确的是A. 图甲，用丝绸擦过的两根玻璃棒靠近时，会相互吸引B. 图乙，自由电子的定向移动方向为电流方向C.图丙，用金属棒把带正电的验电器 A 和不带电的验电器B 连接起来，B 的金属箔张开D.图丁，用毛皮擦过的橡胶棒接触验电器的金属球，金属箔由于带正电荷而张开一定的角度6．在如图所示的电路中，S 闭合后下列各种情况不．正．确．的是A．如果甲、乙、丙是电压表，当 S1 闭合后U丙＝U甲+U乙B．如果甲是电压表，乙、丙是电流表，S1 断开形成并联电路C．电路中甲表和乙表可以同时是电流表D．如果电路是并联电路，则乙表的示数大于丙表的示数7.汽车安全带未系提示器是由压力传感器和开关设计而成。
苏科版物理九年级上册《期末考试卷》含答案
苏科版物理九年级上学期期末测试卷学校________ 班级________ 姓名________ 成绩________一、选择题(每题2分,共24分)1.下列简单机械,在使用中可以省距离的是( )A.钓鱼竿B.盘山公路C.起瓶器D.方向盘2.关于温度、热量、内能,以下说法正确的是( )A.物体温度升高了,它的内能一定增加B.物体吸收了热量,它的温度一定会升高C.温度越高的物体含有的热量越多D.物体的温度升高,一定是外界对物体做功3.下列数据中,最接近实际情况的是()A.教室内日光灯的工作电流为2AB.中学生以正常速度骑自行车的功率为80WC.家用电风扇的额定功率为2000WD.中学生把一个鸡蛋从地面捡起并举过头顶做的功是10J4. 下列图中的四幅图显示的汽油机工作的冲程与名称对应正确的是( )A.吸气B.压缩C.做功D.排气5.如图所示,一重物悬挂在轻质杠杆的中点处,在杠杆的最右端施加一个始终竖直向上的F,使杠杆在水平位置保持平衡,下列说法正确的是( )A.若将重物向左移动,保持杠杆水平平衡,则F将变大B.将杠杆沿顺时针方向缓慢转动,F将不变C.将杠杆沿逆时针方向缓慢转动,F将变大D.若将重物和F的作用点向左移动相等的距离,且保持F大小不变,杠杆仍能在原位置平衡6.如图所示电路,当开关S闭合后,两表均有示数,过一会儿,发现电压表示数突然变小,电流表示数突然变大,下列故障判断正确的是( )A.灯L1短路B.灯L2短路C.灯L1灯丝断了D.灯L2灯丝断了7. 家庭厨房安装的油烟机都有照明灯和换气扇(电动机M),使用时,有时需要它们各自独立工作,有时又需要它们同时工作.下列电路图中,符合上述要求的是( )A. B. C. D.8.在测量未知电阻R x阻值的实验中,提供的实验器材有：稳压电源(电压未知)、电流表、电压表、阻值已知的定值电阻R0等.现有如图所示的几种测量电路,在不拆改电路的前提下,能够测量出待测电阻R x阻值的电路是( )A. B. C. D.9.将皮球从离地某一高度O点处水平抛出,球落地后又弹起.它的部分运动轨迹如图所示.下列说法正确的是()A．皮球经过同一高度的A、B两点时动能相等B．皮球第一次反弹后到达最高点P点时速度为零C．皮球在D点时的机械能小于在C点时的机械能D．若将皮球表面涂黑,则会在地面M、N两点留下两个大小相等的黑色圆斑10.如图所示电路,电源电压恒定,开关闭合后两灯均发光,电压表V1的示数为6 V,电流表A1的示数为0.2 A,以下说法正确的是( )A.电压表V的示数可能为6 VB.电压表V的示数一定等于12 VC.电流表A的示数可能为0.4 AD.电流表A的示数一定等于0.2 A11.如图甲所示,是一定量的水的体积随温度的变化图象;在盛水的烧杯中固定一只压敏电阻(其阻值不受温度影响,阻值随压力的增大而减小),与一电压表和两个合适阻值的电阻、电源组成电路,如图乙所示.当给烧杯中的水从0℃缓慢加热到10℃的过程中(不考虑水质量变化的影响),则电压表的示数变化是( )A.变大B.变小C.先变小后变大D.先变大后变小12.一灯泡标有“6V6W”字样,其工作时I-U图象如图甲所示.将小灯泡和标有“10Ω1A”字样的滑动变阻器连接在如图乙所示的电路中,电源电压恒定不变,当滑片P在最左端时,小灯泡恰好能正常发光.电流表量程0~3A,电压表量程0~3V闭合开关,为保证电路安全,在移动滑动变阻器的滑片过程中,下列说法正确的是( )①小灯泡的最小功率0.75W②滑动变阻器的阻值变化范围是0~4Ω.③电流表的变化范围是0.5A~1A④电路的总功率变化范围4.5W~6WA.只有②④B.只有①②④C.只有①③D.只有③④二、填空题(每空1分,共26分)13.请读出下列仪器的示数(数值和单位).电流表的读数电阻箱的读数电能表示数________ ________ ________14.今年是建国70周年,国庆节期间很多地方都点亮了小彩灯,一种节日小彩灯是由多个小灯泡串联而成的,若每个小彩灯上标注的正常工作的电压是12V,则应将________个小彩灯________(填“串”或“并”)联在家庭电路两端.15. 如图所示的四幅图,甲、乙实验中与汽油机压缩冲程原理相同的是________图所示的演示的实验；丙、丁两图中表示汽油机做功冲程的是________图.16. 载人飞船加速升空过程中,飞船的动能________(选填“增大”或“减小”).在返回穿越大气层时,飞船克服摩擦,将部分机械能转化为________ 能.篮球从空中落下并撞击地面而发生弹性形变,此过程中小球机械能的转化经历了从重力势能能转化为________能再转化为________能.17. 用如图所示的滑轮组将物体匀速向左拉动,绳端的拉力为200N,在10s内将物体拉动了4m,滑轮组的机械效率为80%,则物体受到地面的摩擦力为______N,绳端拉力的功率为_____W.18. 如图所示,原长为l的轻质弹簧一端固定在竖直墙面上,另一端与水平面上的木块相连.推动木块压缩弹簧,当其左端至A点时,弹簧具有的弹性势能为25J；松手后,木块在弹簧的作用下往复运动若干次后静止,此时弹簧具有的弹性势能为1J．则木块最终静止的位置一定不可能位于________(B/C/D)点,整个过程中木块克服阻力做的功是________,整个过程中木块速度最大时其左端可能位于________(B/C/D)点.19.某电吹风工作6min,能使如图所示的电能表的转盘转过120转.则该电吹风在这段时间内消耗的电能是J,它的电功率为W,这些电能可供一只“220V 10W”的LED灯正常工作h；与普通白炽灯相比,在达到相同亮度的条件下,若LED灯可以节约80%的电能,则该LED灯与W的白炽灯亮度相当.20. 在斜面上将一个重600N的物体匀速拉到高处,沿斜面向上的拉力F=400N,拉动的距离s=4.5m,提升高度h=1.8m,所用时间t=30s.则拉力F做功的功率为_______W,此过程中物体受到的摩擦力为______N.21. 如图a所示电路,电源电压保持不变.闭合开关S,调节滑动变阻器,两电压表的示数随电路中电流变化的图象如图b所示,根据图象可知:电源电压为________V,电阻R1的阻值为________Ω.22.如图所示,设相同时间内物质吸收的热量相同,甲、乙两图中符合冰熔化规律的是图(选填“甲”或“乙”).这是因为.物质在第3min时的内能(选填“>”、“<”或“=”)第5min时的内能.三、作图题(共3题；共6分)23.按要求作图：在如图所示电路的圆圈里填上适当的电表符号,要求：闭合电键S,两灯均能发光．(2). 如图所示,请画出作用在杠杆B端上最小的动力F1和阻力F2的力臂l2.(3). 画出图中滑轮组提升重物时最省力的绕法.四、计算题(24题4分、25题6分、26题6分,共16分)24. 图中是某太阳能热水器向其中注入50kg的水,阳光照射一段时间后,水温从10℃升高到50℃.水的比热容是4.2×103J(kg·℃).试求：(1)如果这段时间该太阳能热水器接收到太阳辐射的热量是2.8×107J,则这段时间该热水器的效率是多少?(2)如果水吸收的热量用天然气来提供需要完全燃烧多少m3的天然气；(天然气的热值为8.4×107J/m3,天然气完全燃烧放出的热量全部给水吸收)25.电动汽车因其节能、环保而受到人们的青睐.某品牌电动汽车,驾驶员与车的总质量为1.6t.汽车在平直公路上以10m/s的速度匀速行驶20min,此时驱动电机的输入电压为300V,电流为60A,汽车所受阻力为驾驶员与车总重力的0.1倍,g取10N/kg.求：(1)电动汽车匀速行驶过程中驱动电机消耗的电能;(2)电动汽车匀速行驶过程中牵引力所做的功;(3)该电动汽车的效率.26.如图(a)所示电路,电源电压保持不变.小灯泡L标有“4V0.5A”字样,电流表量程0～0.6A,电压表量程0～3V,滑动变阻器R1的最大阻值20Ω．只闭合开关S、S1,调节滑动变阻器滑片P,得到电流表与电压表示数关系如图(b)所示.求：(1)小灯泡的额定功率；(2)电源电压及定值电阻R2的阻值；(3)只闭合开关S和S2,移动滑动变阻器的滑片P,小灯泡L的I-U图象如图(c)所示,在保证各元件安全工作的情况下,滑动变阻器R1允许的取值范围.五、实验探究题(每空1分,共28分)27.(8分)和小明利用如图所示装置探究杠杆的平衡条件．(1)若实验前杠杆静止如图甲所示,此时杠杆处于(选填“平衡状态”或“不平衡状态”),可将杠杆两端的平衡螺母向_____(填“左”或“右”)调节,使杠杆在水平位置平衡．(2)在实验过程中,调节杠杆在水平位置平衡的目的是________________.(3)在杠杆两端加挂钩码,并移动钩码,使杠杆在水平位置平衡,测出力臂,多次实验并把数据记录在表格中．次序F1/N l1/cm F2/N l2/cm1 1 102 52 2 10 1 203 2 15 3 10小明根据以上数据得出杠杆平衡条件是：____________________________.(4)杠杆调节平衡后,小红在杠杆上的A点处挂4个钩码,如图乙所示,为使杠杆在水平位置重新平衡,应在B点挂个钩码．如果将B处的钩码换成弹簧测力计,那么手对弹簧测力计的拉力(选填“大于”“等于”“小于”)六个钩码的重力.(5)当杠杆平衡后,将A点和B点下方所挂的钩码同时向支点O靠近移一格,杠杆____________(填“左侧下降”“右侧下降”或“仍水平平衡”)．(6)如图丙所示,用弹簧测力计在C处竖直向上拉,使杠杆在水平位置平衡,当弹簧测力计在原位置逐渐向左倾斜时,使杠杆仍然在水平位置平衡,则弹簧测力计的示数将________(填“变大”“变小”或“不变”),原因是.28.(4分)在探究“动能和重力势能相互转化”的实验中,采用如图所示的实验装置.用细线把一个质量为1m的小球悬挂起来,将小球从位置B拉到位置A,由静止释放小球,观察小球从A→B→C的过程中的高度和速度的变化,并测出了小球在A、B、C三个位置时动能和重力势能的值,从而分析这一过程中动能和重力势能之间的转化,数据如表所示.运动过程或位置 A A→B B B→C C动能E K(J) 0 增加 4.98 减少 0重力势能E P(J) 5.00 减少 0 增加 4.97(1)小球在图中的C位置,受到个力的作用.(2)从实验中可以看出,小球从A→B的过程中速度不断增加,高度不断降低,这个过程中是重力势能逐渐转化为 ;在能量转化的过程中,机械能在逐渐减少,这主要是小球由于受到造成的.(3)在实验中,如果换用质量为2m的小球,其他条件不变,那么,小球到达B位置时的机械能质量为1m的小球到达B位置时的机械能(选填“大于”、“小于”或“等于”).29.(7分)利用如图甲所示的实验装置探究“沙子和水的温度变化与吸热的关系”,操作如下：(1)在两烧杯中分别装入初温相同且________相等的沙子和水；(2)用相同的酒精灯火焰加热,并用玻璃棒不断搅拌,每隔相同的时间记录一次温度,其中某时刻的温度如图乙所示,其示数为________ ℃.根据实验数据绘制成温度与时间的关系图像,如图丙所示；(3)实验中,是通过比较________来间接反映沙子和水所吸收热量的多少；这种解决物理问题的方法称之为______ 法.(4)分析图像可知,对于质量相等的沙子和水,升温较快的是___；若使两者升高相同的温度,则___吸收的热量较多．由此可见,______的比热容较大．30.(9分)小明要测定标有“3.8V“字样小灯泡的额定功率,选择一些器材连接了如图甲电路(电源用四节新的干电池)(1)同组的小芳发现小明电路连接有错误,如果此时闭合开关,小灯泡______(选增“发光”或“不发光”),电压表示数是______V.请你在接的那根导线上打“×”,并另画一根导线,使电路连接正确_______.(2)电路改接正确后,闭合开关,调节滑动变阻器的滑片,使小灯泡正常发光,此时电流表示数如图乙,则小灯泡正的额定功率是________W.(3)小明还测量了小灯泡在不同电压下的电流,并根据所测得数据绘制了小灯泡的I-U图象,如图丙,根据图象可知电流与电压并不成正比,原因是________.在这个图象中,纵轴应该表示的是________(选填“电压”或“电源”).(4)完成上面实验后,小明同学又想利用现有实验器材,测量另一个标有“3.8V”字样小灯泡的额定功率,但发现电流表已经损坏,于是他和小组同学一起设计了如图丁的电路,他们又选择了已知阻值的定值电阻R4请你帮他们完成下面实验步骤：①_______(填写S、S1、S2的通断情况),调节滑动变阻器的滑片使电压表示数为_______V,使小灯泡L正常发光.②________(填写S、S1、S2的通电情况),保持滑动变阻器的滑片不动,此时电压表示数为U③小灯泡额定功率的表达式是________.答案与解析一、选择题(每题2分,共24分)1.下列简单机械,在使用中可以省距离的是( )A.钓鱼竿B.盘山公路C.起瓶器D.方向盘[答案] A[解析]A.使用钓鱼竿电鱼时,费力,但省距离,A符合题意；B.盘山公路利用了斜面可以省力的特点,但费距离,B不符合题意；C.起瓶器开启瓶盖时,可以省力,但费距离,C不符合题意；D.汽车的方向盘利用了轮轴,当力作用在轮上,省力费距离,D不符合题意.故答案为：A.2.关于温度、热量、内能,以下说法正确的是( )A.物体温度升高了,它的内能一定增加B.物体吸收了热量,它的温度一定会升高C.温度越高的物体含有的热量越多D.物体的温度升高,一定是外界对物体做功[答案] A[解析]A.物体的温度升高了,分子运动加剧,内能增大,A符合题意；B.物体吸收了热量,温度不一定升高,晶体熔化时吸热但温度不变,B不符合题意；C.热量是热传递时能量的转移多少,C不符合题意；D.物体温度升高,可以吸收了热量,也可能对物体做功了,D不符合题意.故答案为：A.3.下列数据中,最接近实际情况的是()A.教室内日光灯的工作电流为2AB.中学生以正常速度骑自行车的功率为80WC.家用电风扇的额定功率为2000WD.中学生把一个鸡蛋从地面捡起并举过头顶做的功是10J[解析]A. 教室里一盏日光灯的功率约为40W,其正常工作电流约为I=P/U=40W/220V≈0.18A,故A不符合实际；B. 中学生以正常速度骑自行车的功率较小,在80W左右,故B符合实际；C. 一台家用电风扇的额定功率在40W左右,故C不符合实际；D. 1个鸡蛋的重约0.51N,把1个鸡蛋从地面捡起并举过头顶做功约为W=Gh=0.5N×2m=1J,故D不符合实际.4. 下列图中的四幅图显示的汽油机工作的冲程与名称对应正确的是( )A.吸气B.压缩C.做功D.排气[答案] C[解析]A、图中,两气门都关闭,活塞上行,汽缸容积变小,是压缩冲程,A不符合题意；B、图中,进气门开启,活塞下行,气体流如汽缸,是吸气冲程,B不符合题意；C、图中,两气门都关闭,活塞下行,汽缸容积变大,是做功冲程,C符合题意；D、图中,两气门都关闭,活塞上行,汽缸容积变小,是压缩冲程,D不符合题意.故答案为：C5.如图所示,一重物悬挂在轻质杠杆的中点处,在杠杆的最右端施加一个始终竖直向上的F,使杠杆在水平位置保持平衡,下列说法正确的是( )A.若将重物向左移动,保持杠杆水平平衡,则F将变大B.将杠杆沿顺时针方向缓慢转动,F将不变C.将杠杆沿逆时针方向缓慢转动,F将变大D.若将重物和F的作用点向左移动相等的距离,且保持F大小不变,杠杆仍能在原位置平衡[解析]A.根据图像,当物体向左移动,阻力臂减小,动力和动力臂的乘积减小,动力臂不变时,动力减小,A不符合题意；BC.当杠杆顺时针或逆时针转动时,动力臂和阻力臂减小,且比值不变,动力和阻力都不变,B符合题意,C不符合题意；D.若动力臂和阻力臂减小相同长度时,阻力臂和动力臂的比值会变化,若力的大小不变,杠杆则不能平衡,D不符合题意.故答案为：B.6.如图所示电路,当开关S闭合后,两表均有示数,过一会儿,发现电压表示数突然变小,电流表示数突然变大,下列故障判断正确的是( )A.灯L1短路B.灯L2短路C.灯L1灯丝断了D.灯L2灯丝断了[答案] A[解析]根据图像,是串联电路,当电流表示数较大,而电压表无示数时,的电压表测量的位置短路了,A符合题意.故答案为：A.7. 家庭厨房安装的油烟机都有照明灯和换气扇(电动机M),使用时,有时需要它们各自独立工作,有时又需要它们同时工作.下列电路图中,符合上述要求的是( )A. B. C. D.[答案]B[解析]A选项,两开关闭合时灯泡一定会工作,不能实现电动机的独立工作,故A不符合题意.B选项,照明灯和换气扇组成并联电路,且它们都有“各自”的开关来控制,能够独立工作,故B符合题意.C选项,两开关闭合时电动机一定会工作,不能实现灯泡的独立工作,故C不符合题意.D选项,两开关同时闭合时,小灯泡被短路,只闭合S1时,小灯泡与电动机串联,故D不符合题意.8.在测量未知电阻R x阻值的实验中,提供的实验器材有：稳压电源(电压未知)、电流表、电压表、阻值已知的定值电阻R0等.现有如图所示的几种测量电路,在不拆改电路的前提下,能够测量出待测电阻R x阻值的电路是( )A. B. C. D.[答案] C[解析]A．图中R x与R0串联,电流表测整体电流,电源电压未知,则无法测出R x电阻大小,A不符合题意；B．图中R x与R0串联,电压表测量R x电压,电源电压未知,则无法得到电流,无法测出R x电阻大小,B不符合题意；C．图中当S闭合S1断开时,电路中仅有R0且R0电阻已知,电流表测R0电流为I0,则根据可求出电源电压为：当S、S1均闭合时,R x与R0并联,电流表测干路电流为I,则由可得：则可得到R x电阻,C符合题意；D．图中当S闭合S1断开时,R x与R0串联,当S、S1均闭合时,R x短路,电流表测R0电流,可计算得到电压电源,无法得到R x电压、电流,则无法测出R x电阻大小,D不符合题意；故答案为：C9.将皮球从离地某一高度O点处水平抛出,球落地后又弹起.它的部分运动轨迹如图所示.下列说法正确的是()A．皮球经过同一高度的A、B两点时动能相等B．皮球第一次反弹后到达最高点P点时速度为零C．皮球在D点时的机械能小于在C点时的机械能D．若将皮球表面涂黑,则会在地面M、N两点留下两个大小相等的黑色圆斑[答案]C；[解析]A、由图可知,每次小球反弹后到的最高点都比上一次的最高点要低,说明小球受到空气阻力,机械能逐渐变小,A点的机械能大于B点的机械能；机械能是物体动能与势能的总和,AB两点高度相同则重力势能相同,所以A点的动能大于B点的动能；故A错误.B、从轨迹来看,小球既有水平方向的速度又有水平方向的速度.小球在最高点时,竖直方向速度为零,但是仍然能往右运动,说明小球还具有水平方向速度；故B错误.C、每次小球反弹后到的最高点都比上一次的最高点要低,说明小球受到空气阻力,机械能逐渐变小.C点在D 点之前,故D点的机械能小于C点的机械能；故C正确.D、弹性势能大小与弹性形变程度有关,黑色圆斑的大小能反应小球弹性形变程度,圆斑越大,形变越大.M点与N点小球的动能与重力势能都为零,又因为小球在M点机械能大于N点机械能,故小球在M点的弹性势能大于N点的弹性势能,故在M点的圆斑要大于在N点的圆斑.故D错误.10.如图所示电路,电源电压恒定,开关闭合后两灯均发光,电压表V1的示数为6 V,电流表A1的示数为0.2 A,以下说法正确的是( )A.电压表V的示数可能为6 VB.电压表V的示数一定等于12 VC.电流表A的示数可能为0.4 AD.电流表A的示数一定等于0.2 A[答案] D[解析]由图可知,两灯串联,两电流表测电路中的电流,根据串联电路的电流特点可知两电流表示数相等,D符合题意,C不符合题意,电压表V1测L1示数V测电源电压,由于不知道L2的规格,所以无法判断L2的电压和电源电压,AB不符合题意.故答案为：D.11.如图甲所示,是一定量的水的体积随温度的变化图象;在盛水的烧杯中固定一只压敏电阻(其阻值不受温度影响,阻值随压力的增大而减小),与一电压表和两个合适阻值的电阻、电源组成电路,如图乙所示.当给烧杯中的水从0℃缓慢加热到10℃的过程中(不考虑水质量变化的影响),则电压表的示数变化是( )A.变大B.变小C.先变小后变大D.先变大后变小[答案] C[解析]由图甲可知,0℃缓慢加热到10℃的过程中,水的体积先减小后增大,由ρ= 可知,水的质量一定时,水的密度先增大后减小；因为压敏电阻在烧杯中的位置一定,即压敏电阻下面水的体积一定,并且压敏电阻下面部分水的质量先增大后减小,则压敏电阻上面水的质量先减小后增大,所以水平面上物体的压力和自身的重力相等,即压敏电阻受到的压力先减小后增大；又因为压敏电阻的阻值随压力的增大而减小,所以电路中的总电阻先增大后减小；由I= 可知,电路中的电流先减小后增大；由U=IR可知,定值电阻R1两端的电压先减小后增大,即电压表的示数先变小后变大.故答案为：C.12.一灯泡标有“6V6W”字样,其工作时I-U图象如图甲所示.将小灯泡和标有“10Ω1A”字样的滑动变阻器连接在如图乙所示的电路中,电源电压恒定不变,当滑片P在最左端时,小灯泡恰好能正常发光.电流表量程0~3A,电压表量程0~3V闭合开关,为保证电路安全,在移动滑动变阻器的滑片过程中,下列说法正确的是( )①小灯泡的最小功率0.75W②滑动变阻器的阻值变化范围是0~4Ω.③电流表的变化范围是0.5A~1A④电路的总功率变化范围4.5W~6WA.只有②④B.只有①②④C.只有①③D.只有③④[答案] A[解析]由于滑片在最左时,灯泡正常发光,说明电源电压为6V,①当灯泡和电阻串联时,若灯泡电功率最小,滑动变阻器电阻最大,电压表示数最大,为3V,此时灯泡分压为3V,根据甲图,灯泡的功率为P'=U'I'=3V×0.75A=2.25W；②灯泡功率最小时,滑动变阻器的电阻为,滑变范围为0~4Ω；③根据图甲,分析灯泡的最大和最小电流,范围为0.5A~1A；④电路电功率最小为P=UI=6V×0.75A=4.5W,其中②④分析合理,A符合题意.故答案为：A.二、填空题(每空1分,共26分)13. 请读出下列仪器的示数(数值和单位).电流表的读数电阻箱的读数电能表示数________ ________ ________[答案] 0.48A；；2010Ω；；314.5kW•h.[解析]电流表选择0-0.6A量程,结合指针位置,读数为0.48A；根据图像,电阻箱读数为R=2×1000Ω+1×10Ω=2010Ω,根据电能表窗口数字,示数为314.5kW·h.故答案为：0.48A；2010Ω；314.5kW·h.14.今年是建国70周年,国庆节期间很多地方都点亮了小彩灯,一种节日小彩灯是由多个小灯泡串联而成的,若每个小彩灯上标注的正常工作的电压是12V,则应将________个小彩灯________(填“串”或“并”)联在家庭电路两端.[答案] 19；串[解析]每个小彩灯的电压为12V,灯泡串联在220V电路中才能安全工作,灯泡的个数为.故答案为：19；串.15. 如图所示的四幅图,甲、乙实验中与汽油机压缩冲程原理相同的是________图所示的演示的实验；丙、丁两图中表示汽油机做功冲程的是________图.[答案]乙；丙[解析]汽油机的压缩冲程把机械能转化为内能,根据图像,乙图合理,汽油机的做功冲程中,气门关闭,活塞向下运动,丙图符合题意.故答案为：乙；丙.16. 载人飞船加速升空过程中,飞船的动能________(选填“增大”或“减小”).在返回穿越大气层时,飞船克服摩擦,将部分机械能转化为________ 能.篮球从空中落下并撞击地面而发生弹性形变,此过程中小球机械能的转化经历了从重力势能能转化为________能再转化为________能.[答案]增大；内；动能；弹性势能；[解析]动能的影响因素是质量和速度,载人飞船加速升空过程中,质量不变,飞船的速度增大,所以飞船的动能增大;在返回穿越大气层时,飞船克服摩擦,将部分机械能转化为内能,使自身内能增大,温度升高.[3][4][5]篮球从空中落下并撞击地面而发生弹性形变,则先是高度减小,速度增大,即重力势能减小,动能增大；再撞击地面时速度减小,弹性形变程度增大,即动能减小,弹性势能增大,所以,此过程中小球机械能的转化经历了从重力势能转化为动能再转化为弹性势能.17. 用如图所示的滑轮组将物体匀速向左拉动,绳端的拉力为200N,在10s内将物体拉动了4m,滑轮组的机械效率为80%,则物体受到地面的摩擦力为______N,绳端拉力的功率为_____W.。
2019年中考物理：滑轮组绳子的绕线方法专题突破
2019年中考物理：滑轮组绳子的绕线方法专题突破(名师精选真题实战训练+答案，值得下载练习)一、作图题1.请在图中画出滑轮最省力的绕法．2.要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法。
3.用图所示的滑轮组成滑轮组提升重物，在图中画出最省力的滑轮组的绕线.4.要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法．5.如图所示，请画出最省力的绕线方法，并作出重物所受重力的示意图。
6.如图所示，用滑轮组提升重物，请在图中画出最省力的绕线方法。
7.如图，小明站在地面上能用较小的力通过滑轮组将重物提起来，请画出滑轮组的绕线。
8.如图所示，用滑轮组将汽车拉出泥潭，画出用力最小的绳线绕法；9.按要求作图。
（1）如图甲所示，请画出悬挂的小球受到重力G的示意图．甲（2）如图乙所示，是使用羊角锤拔钉子的情形，请作出动力F的力臂l．乙（3）如图丙所示，请画出用滑轮组提升重物时最省力的绕线方法．丙10.请你用划线代替绳子组装如图所示的滑轮组，要求最省力。
11.一位同学站在地面上，要利用如图所示的滑轮组将重物提升到10 m高的楼上，请你帮他在图中画出符合要求且省力的绳子绕法．12.请你设计一个滑轮组，并画出组装图，具体要求如下：⑴穿绕滑轮的绳子最大承受力是800N，需要挂重物的重力是3300 N(滑轮重及摩擦、绳重不计)；⑵所用滑轮的个数最少。
13.建筑工地上，工人师傅将图所示的滑轮装配成最省力的滑轮组，利用它站在地面上向下拉绳提升重物。
（1）请在图中画出滑轮组的绕线；（2）利用此滑轮组，工人用500N的力将1200N的重物匀速提升4m，求滑轮组的机械效率。
14.如图，站在地面上的人用滑轮组提升重物，作出既省力又可以改变力的方向的绕线方式。
15.如图画出滑轮组用最小力拖出陷入泥坑里的汽车的绕线方法.16.如图所示，在A处或B处的虚线框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力添加滑轮并完成滑轮组绕法．17.站在地面上的人想用尽可能小的力提升水桶。
2020年苏科版中考物理专题练习31-电动机类问题(三)
专题31-电动机类问题（三）一、选择题1、如图是直流电动机提升重物的示意图，电源电压为100V且保持不变，电路中的电流是3A，质量为25.5kg 的重物在电动机带动下以1m/s的速度匀速上升，不计各处摩擦，则电动机线圈的电阻是（g取10N/kg）（）A．5ΩB．4ΩC．2ΩD．33.3Ω2、小丽家的一只电吹风机铭牌上标有“220V 500W”，一个节能灯泡上标有“220V 5W”。
则下列说法中正确的是（）A．电吹风机和节能灯泡通电后，电流通过电吹风机做功会更快B．电吹风机和节能灯泡工作时，电吹风机消耗的电能会更多C．电吹风机消耗的电能相当于100个节能灯泡消耗电能D．电吹风机正常工作3min，消耗的电能为0.025度3、一个直流电动机正常工作电压是3V，线圈内阻是0.1Ω，测得其正常工作时的电流为0.2A，该电动机正常工作1min消耗的电能是（）A．36J B．5400J C．0.24J D．0.6J二、填空题4、（2019·株洲）如图为某型号电动平衡车，其电动机功率为400W。
在下列条件下测得其续航里程为18km：满电、载重60kg、沿平直路面行驶、速度12km/h。
在这次测试中，电动机消耗电能为kW•h：若电动机效率为80%，则平衡车受到的阻力为N。
5、（2019·福建）一台标有“5V 2.5W”的带有USB接口的小电风扇，线圈电阻为1Ω，正常丁作1min，产生的热量是J，工作一段时间后的风扇叶片黏有不少灰尘，这属于现象。
6、（2019•番禺区一模）（1）在如图方框内补充电动机工作过程的能量流向图（箭头大小反映能量多少）。
（2）电动机通电线圈有电阻，电流通过导体会产生热量，若线圈电阻为2Ω，通过线圈的电流为2A，工作1分钟电动机通电线圈产生的热量是480J。
三、解答题7、(2019·菏泽)如图所示，一个质量600kg、体积0.2m3的箱子沉入5m深的水底，水面距离地面2m，若利用滑轮组和电动机组成的打捞机械，以0.5m/s的速度将箱子从水底匀速提到地面，每个滑轮重100N（不计绳重、摩擦和水的阻力，ρ水=1.0×103kg/m3，g=10N/kg）。
江苏省徐州市2023-2024学年九年级上学期期中物理试卷(含解析)
江苏省徐州市2023-2024学年九年级上学期期中物理试卷(解析版)一、单选题（每小题只有一个选项符合题意；每小题2分，共24分）1．（2分）如图所示的工具中，属于费力杠杆的是（ ）A．赛艇的桨B．起瓶器C．核桃夹D．老虎钳2．（2分）如图所示的情境中，人对物体做功的是（ ）A．人用力搬石头，没有搬动B．人将重物从地面拉到高处C．人推一块大石头没推动D．人提箱子沿水平方向做匀速直线运动3．（2分）如图所示，给试管里的水加热，水沸腾后，这个过程与选项四冲程汽油机工作示意图中，哪一个冲程的能量转化过程是相同的（ ）A．B．C．D．4．（2分）某实验小组分别用如图所示的甲、乙两个滑轮组（每个滑轮重相同）匀速提起相同的重物。
不计绳重及摩擦，下列说法正确的是（ ）A．甲图省力，机械效率甲图大B．甲图省力，机械效率一样大C．乙图省力，机械效率一样大D．乙图省力，机械效率乙图大5．（2分）甲、乙两人爬楼梯比赛，已知两人体重之比为2：3，爬升相同高度所用的时间之比为4：3（ ）A．9：8B．8：9C．2：1D．1：26．（2分）关于温度、热量和内能，下列说法正确的是（ ）A．物体的温度越高，含有的热量越多B．热量总是从内能多的物体转移到内能少的物体C．温度高的物体内能大，温度低的物体内能小D．物体吸收热量，内能增加，温度不一定升高7．（2分）下列情境中，属于势能转化为动能的是（ ）A．返回舱减速下降B．魔罐能自动滚回来C．秋千上摆D．人造卫星由近地点向远地点运动8．（2分）如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，其中插入金属片的水果相当于电路中的（ ）A．电源B．导线C．用电器D．开关9．（2分）如图所示的电路是一种声光报警电路的示意图，当开关S1和S2同时闭合时，会出现的现象是（ ）A．灯亮，铃响B．灯不亮，铃响C．灯亮，铃不响D．灯不亮，铃不响10．（2分）由比热的公式C＝，判断下列哪种说法是正确的（ ）A．物质的比热容跟它的质量成反比B．物质的比热容跟它的热量成正比C．物质的比热容跟它的温度变化成反比D．比热是物质的特性之一，跟热量、质量、温度的变化等因素都无关11．（2分）如图所示，将同一物体G分别沿光滑斜面由B、C匀速提升到A时，如若沿斜面的拉力分别为F B、F C，各个过程拉力做功为W B、W C，则它们的大小关系正确的是（ ）A．W B＞W C，F B＜F C B．W B＝W C，F B＜F CC．W B＞W C，F B＝F C D．W B＝W C，F B＝F C12．（2分）原长为l的橡皮筋一端固定在O点，另一端悬挂一个小钢球，将钢球从O点静止释放，O、A两点间距为2l。
广东省东莞市东莞中学初中部2023-2024学年八年级下学期期中考试物理试题(解析版)
2023-2024学年第二学期初二期中教学质量自查物理试卷一、单选题（每题3分，共21分）1. 力的单位是为了纪念下列哪位物理学家而命名的（ ）A. 牛顿B. 欧姆C. 帕斯卡D. 安培【答案】A【解析】【详解】力的单位是N ，是为了纪念英国伟大的物理学家牛顿。
A ．牛顿是力的单位，故A 符合题意；B ．欧姆是电阻单位，故B 不符合题意；C ．帕斯卡是压强的单位，故C 不符合题意；D ．安培是电流的单位，故D 不符合题意。
故选A 。
2. 下列实例中减少摩擦的方法与其它三个不同的是（ ）A. 磁悬浮列车B. 滚动轴承C. 加润滑油D. 气垫船【答案】B的【解析】【详解】A．磁悬浮列车是通过使接触面分离来减小摩擦力的；B．在机器的转动部分装滚动轴承。
用滚动代替滑动减小摩擦力；C．加润滑油是通过使接触面分离来减小摩擦力的；D．气垫船利用压缩空气使船体与水面脱离接触来减小摩擦力；综上分析，只有选项B减小摩擦的方法与其它三个不同。
故B符合题意，ACD不符合题意。
故选B。
3. 下列属于省力杠杆的是（ ）A. 镊子夹取物体B. 托盘天平称质量C. 核桃夹夹核桃D. 钓鱼竿钓鱼【答案】C【解析】【详解】A．镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，故A不符合题意；B．托盘天平在使用过程中，动力臂等于阻力臂，既不省力也不费力，是等臂杠杆，故B不符合题意；C．核桃钳在使用过程中，动力臂大于阻力臂，属于省力杠杆，故C符合题意；D．钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆，故D不符合题意。
故选C。
4. 用如图所示的简单机械（O是杠杆的中点），使重力同为G的物体都处于静止状态，不计摩擦力、机械自重及绳重，其中拉力最大的是（ ）A. B.C. D.【答案】B【解析】【详解】A ．由于杠杆平衡，动力臂大于阻力臂，所以F ＜G ；B ．由于杠杆平衡，动力臂小于阻力臂，所以F ＞G ；C ．使用滑轮组，承担物重的绳子段数为3，不计摩擦力、机械自重及绳重，；D ．使用定滑轮，F ＝G ；由以上分析可知，B 选项中用力最大，故B 符合题意，ACD 不符合题意。
关于初中中学物理作图题汇总
初中物理作图题汇总序号作图题考点你掌握了吗？1 光的直线传播：影子的形成、小孔成像、坐井观天；2 光的反射和折射：光的反射和折射定律，光路是可逆的；3 平面镜成像：特点是等大、等距、正立、左右相反虚像；4 凹凸透镜光路图：凸透镜会聚，凹透镜发散；5 力的示意图：重力、支持力、推力、压力、弹力、浮力、摩擦力；6 杠杆：杠杆平衡条件、力、力臂；7 滑轮：定滑轮、动滑轮、滑轮组；8 电路图：串并联电路图连接、实物图的连接；9 生活用电：火线、零线、地线连接；10 电与磁：电流的磁效应、安培定则；相关练习：一、光的直线传播：影子的形成、小孔成像、坐井观天；1、如图所示。
晚上，在路灯的照耀下，地面上留下了小芳的影子。
并标示出地面上人影的范围（要保留作图的依据）。
2、按要求完成下列作图。
如图所示，请作出物体AB通过小孔在屏上所成的像A'B'（保留作图痕迹）。
3、“坐井观天，所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围（用斜线标出）．二、光的反射和折射：光的反射和折射定律，光路是可逆的；1、如图所示，一束光线斜射向一平面镜，请画出其反射光线并在图上标出反射角的大小。
2、在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角及其度数。
3、在图中，根据入射光线AO，画出反射光线OB。
4、（1）如图所示，入射光线AO照射到镜面上发生反射，OB为反射光线。
请根据光的反射定律，确定平面镜的位置。
（2）如图所示，小明用平面镜将一束太阳光反射后竖直射向井底，请在图上作出平面镜的位置。
（1）图（2）图5、根据题目要求，完成下列作图如图所示，一束光沿AO从空气斜射入水中，请画出折射光线的大致方向。
6、如图所示，AO为入射光线，O为入射点。
根据光的反射和折射特点，在图中画出反射光线及折射光线。
7、如图所示，点S表示天空中的小鸟，点S′表示游泳者在水下看到的小鸟，请画出游泳者能看到小鸟的一条入射光线和对应的折射光线。
初中物理滑轮组绕线作图专题(含答案)
【详解】由于图中只有一个动滑轮，承担物重的绳子段数最多为3段，此时最省力，其绕法如图所示
16．
【详解】从重物的重心竖直向下作有向线段即重物的重力示意图；根据滑轮组省力特点，承担物体重力的绳子股数最多最省力，图中滑轮组只有一个动滑轮，承担物体重力的绳子股数最多是3，根据“奇动偶定”，从动滑轮挂钩开始连线，如图：
7．如图所示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法。
8．一位同学站在地面上，要利用如图所示的滑轮组将重物提升到10 m高的楼上，请你帮他在图中画出符合要求且省力的绳子绕法。_________
9．如图所示，在A处或B处的虚线框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力 添加滑轮并完成滑轮组绕法．
13．如图所示，若利用滑轮组向下拉绳将重物提升，请画出滑轮组绕绳方法。
14．如图所示，请画出最省力的滑轮组绳子的绕法。
15．如图所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请画出最省力的绕绳方法。
16．用滑轮组将放在水平地面上的重物G提起，在图中画出重物G所受重力的示意图和滑轮组最省力的绳子绕法。
中考力学专题训练-滑轮组绕线
1．按要求作图．
如图b所示，通过滑轮组向下用力提升重物，请用笔画线组装滑轮组。___
2．小明做“测定滑轮组的机械效率”的实验时，用如图所示的滑轮成滑轮组，请用笔画出在图中使用该滑轮组时最省力的绕法。
3．如图所示，Leabharlann 人使用滑轮组提升重物，请你画出他使用滑轮组最省力的绕线方法．
( )
10．如图所示，某人站在A处通过一根绳和两个滑轮匀速提起物体B，所用的拉力F=100N，物体B重300N（不计滑轮重、绳重及摩擦力），画出滑轮组的绕线．
八年级下学期物理人教版《滑轮组的设计与组装》作图题专项练习(解析版)
《滑轮组的设计与组装》一、作图题1.用一个动滑轮和一个定滑轮组成滑轮组来提升重物，请在图中画出最省力的绕法。
2.小华借助滑轮组提升重物，请画出最省力的绕线方法。
3.根据题中所给出的滑轮，请在图中用划线方法画出绕法。
(要求所给的滑轮都利用)4.利用图中的滑轮组，用200N向下的拉力将重为800N的物体匀速提升到高处，请画出滑轮组中绳的绕法。
5.工人站在地上利用滑轮组把货物提起来，请你把图中绳子的绕线方法补充完整。
6.如图所示，人站在一斜面顶上，用滑轮组将一重物G拉上来，请画出最省力的绕线方式。
7.请在图中画出人拉重物上升，最省力的绕线方法。
8.要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法。
9.一辆汽车不慎陷入泥泞地面，汽车司机找来足够的绳子、三个滑轮，想组成滑轮组将汽车拖出，请你在图中画出最省力的绳子的绕法。
10.根据图中的省力要求，画出滑轮组绳子的绕法(忽略动滑轮的重力和一切摩擦)．11.按要求连接滑轮组．12.按图中所给的省力条件，画出各滑轮组绳子穿绕方法。
图中G表示物重，G′表示动滑轮重，F表示人对绳子的拉力。
13.如图，站在地面上的人通过滑轮组提升物体，请画出滑轮组的绕线。
14.如图是未装配好的滑轮组，请在图中画出滑轮组的绕绳方法，要求使用该滑轮组提升重物时最省力。
15.要利用如图所示的滑轮组吊起重1000N的重物，若绳子能承受的最大拉力为400N，则应怎样绕制滑轮组？(滑轮重和摩擦不计)16.站在地面上的人想尽可能小的力提升水桶。
请在图中画出滑轮组绳子的绕法。
17.工人师傅想站在水平地面上，利用滑轮组把重物提升到楼上．请你帮助工人师傅组装如图所示的滑轮组．18.在图中画出最省力的绳子绕法。
19.在图中。
画出使用滑轮组提升物体时最省力的绳子绕法。
20.某同学通过一滑轮组将重为320N的物体匀速提起只用了100N的力，已知该滑轮组的机械效率为80%，请你选取图中适当的滑轮组，并画出符合此要求的绳子的绕法(写出分析过程)．21.请用笔画线代替绳子在如图所示的滑轮组上画出最省力的绕线方式。
第11章《简单机械和功》作图题2021年中考汇编
第11章《简单机械和功》作图题2021年中考汇编1．（2021•苏州）图中利用羊角锤撬钉子，在锤柄上画出所施加的最小动力F和其力臂l。
2．（2021•南通）如图，轻质杠杆平衡，请作出动力F1的力臂l1和杠杆所受阻力F2的示意图。
3．（2021•盐城）在图中画出钓鱼竿所受阻力F2的力臂L2。
4．（2021•徐州）如图所示，用两个滑轮组成滑轮组提升重物，请画出滑轮组最省力的绕法。
5．（2021•常州）请在图中画出使杠杆ABC保持平衡的最小动力F1及其力臂L1的示意图。
6．（2021•百色）如图所示，轻质杠杆的A点挂一个重物G，绳的拉力为F2，O为杠杆的支点。
请在杠杆B端画出最小的动力F1并画出其力臂L1，使杠杆在图中位置平衡。
7．（2021•凉山州）用一根钢棒撬动地面上的一块大石头，如图所示，请你在图中作出最省力时的动力方向F并标出相应支点O的位置。
8．（2021•毕节市）用滑轮组将放在水平地面上的重物G提起，在图中画出最省力的绳子绕法。
9．（2021•丹东）如图，O是轻质杠杆的支点，杠杆在图中所示位置静止，请画出阻力F2和所要施加的最小动力F1的示意图。
10．（2021•辽阳）如图甲所示为搬花神器，用它把花盆抬起时，相当于一个绕O点转动的杠杆。
其简化示意图如图乙所示，请在乙图中画出：（1）花盆所受重力的示意图（O′为其重心）；（2）杠杆平衡时作用在A点的最小动力F1及其力臂L1。
11．（2021•娄底）如图所示，OA是均匀的轻质杆，在拉力F的作用下，杆处于水平状态，画出拉力F的力臂。
12．（2021•青海）在图中，画出杠杆平衡时施加在杠杆上的最小动力F1的作用点和方向，并画出所挂重物的绳子对杠杆拉力的力臂L2。
13．（2021•广安）如图所示是人走路的情形，可将人的脚视为一根杠杆。
请在图中画出动力F的力臂L。
14．（2021•福建）在图中画出使用铡刀时动力F的力臂L。
15．（2021•成都）由于土壤松动，一棵珍稀古树摇摇欲坠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
画出图中滑轮组最省力的绕法。
考点名称：滑轮组的设计与组装
•组装滑轮组的要领：
1、确定“n”。
根据题意确定由多少段绳子承担动滑轮重力和物体重力。
2、确定动滑轮个数。
（1）、当n为偶数时，动滑轮的个数是：
（2）、当n为奇数时，动滑轮的个数是：
3、确定定滑轮的个数。
口诀：“一动配一定，偶数减一定，变向加一定。
”
（1）在不改变施力的方向时，以动滑轮个数为基数，按“一动配一定，偶数减一定”来确定定滑轮的个数。
即：一个动滑轮配一个定滑轮；但当n为偶数时，定滑轮的个数等于“动滑轮的个数减一个”。
（2）在需要改变施力的方向时，仍以动滑轮的个数为基数，按“变向加一定”的方法确定定滑轮的个数。
即：在“一动配一定，偶数减一定”的基数上，再加上一个定滑轮。
4、组装滑轮组。
口诀：“奇动偶定”。
确定好了动滑轮和定滑轮的个数后，再确定绳子的起
始点。
（1）当n为奇数时，绳子的起始点从动滑轮开始，经定滑轮依次按画螺旋线的方法绕线。
（2）当n为偶数时，绳子的起始点从定滑轮开始，经动滑轮依次按画螺旋线的方法绕线。
•滑轮组的绕线问题：
一般来说，在给滑轮组绕线时，首先要确定承担物重的绳子股数n，然后根据“奇动偶定，由内向外”的原则绕绳。
“奇、偶”是指承担物重的绳子股数，“动、定” 是指动滑轮和定滑轮。
即如果n是奇数，则绳子起始端在动滑轮的小钩上开始绕起；如果n是偶数，则绳子起始端从定滑轮的小钩上开始绕起。
需要注意的是：在绕线时，所画的线要直，并且要与两个滑轮外侧相切；在一般情况下，要在最后一股(最外层)绳子的末端用箭头标出拉力的方向。
在中考中此类问题包括以下几种类型：
(1)已知滑轮组的省力情况
(2)未知滑轮组的省力情况
(3)根据特定要求绕线确定滑轮组绕线时要注意一些特殊的要求，比如“最省力”、“人要站在地面上”、“向上拉”等，还要符合一定的物理情景。
例1完成图示滑轮组的绕线。
解析：根据绕线规律“奇动偶定”n=3或n=5为奇数，(1)(2)(4)绳子的起点在动滑轮上，n=4为偶数，所以(3)绳子的起点在定滑轮上。
答案：如图
组装滑轮组的方法：
要正确组装滑轮组，首先要根据题意算出承担物重的绳子的股数n，然后再根据“奇动偶定”的原则组装滑轮组，即当n为奇数时，绳子的起始端系在动滑轮上，当n为偶数时，绳子的起始端系在定滑轮上。
例一条绳子最多能承受1000N的拉力。
请设计一个滑轮组，用这条绳子吊起3300N的重物，画出滑轮组安装示意图。
解析：先确定绳子股数：，n的取值应为4；根据“奇动偶定”原则绳子固定端应在定滑轮上，若改变力的方向，绕法如图乙所示；若不改变力的方向，绕法如图甲所示。
答案：。
