高中物理专题练习电表改装
高中物理电学实验电表改装与校准专题练习(真题+模拟)
高中物理电学实验电表改装与校准专题练习(真题+模拟)电表改装与校准一、电表改装与校准1、某同学想要将内阻为98.5Ω、量程为100μA的电流表改装为欧姆表，并进行刻度和校准。
可用的器材有定值电阻R （阻值14 kΩ）、滑动变阻器R1（最大阻值1500 Ω）、滑动变阻器R2（最大阻值500 Ω）、电阻箱（0～.9 Ω）、干电池（E＝1.5 V，r＝1.5 Ω）、红、黑表笔和导线。
1)欧姆表设计将图a中的实物连线组成欧姆表。
欧姆表改装好后，滑动变阻器R接入电路的电阻应为14.5 kΩ；滑动变阻器选R1.2)刻度欧姆表表盘通过计算，对整个表盘进行电阻刻度，如图b所示。
表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为7.25 kΩ、21.75 kΩ。
3)校准红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向15 kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量。
若校准某刻度时，电阻箱旋钮位置如图c所示，则电阻箱接入的阻值为11.5 kΩ。
2、某同学想要将一量程为250 μA的微安表改装为量程为20 mA的电流表。
该同学测得微安表内阻为1200 Ω，经计算后将一阻值为R的电阻与该微安表连接，进行改装。
然后利用一标准毫安表，根据图a所示电路对改装后的电表进行检测（虚线框内是改装后的电表）。
1)连线根据图a和题给条件，将图b中的实物连线。
2)量程问题当标准毫安表的示数为16.0 mA时，微安表的指针位置如图c所示。
由此可以推测出所改装的电表量程不是预期值，而是25 mA。
3)问题原因产生上述问题的原因可能是R值计算错误，接入的电阻偏小。
4)改进方法要达到预期目的，无论测得的内阻值是否正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为5R的电阻即可。
其中k＝5.________Ω.2)现用一标准电压源对改装电压表的两个量程进行校准，校准时需选取的刻度为0.5 V、1.0 V、1.5 V、2.0 V、2.5 V、3.0 V.电池的电动势为1.5 V，内阻忽略不计.则滑动变阻器R 应选用最大阻值为________Ω的规格，R1R2R3中应选用阻值分别为________Ω、________Ω、________Ω的规格．3)若定值电阻R1因损坏而阻值变为无穷大，利用图中的电路可以判断出损坏的电阻．图中的d点应和接线柱________(填“b”或“c”)相连．判断依据是：__________________________________________________ ______________________.题目5：某同学改装和校准毫安表的电路图如图(a)所示，其中虚线框内是毫安表的改装电路。
高中物理电表的改装
记下此时电阻箱阻值为R2(如图22所示).
图22
电压表应选____A____，滑动变阻器应选___C_____.(填字母代号)
电阻箱的读数R2＝__4__6_5_3__ Ω，待测微安表的内阻Rg＝__2__1_5_3__ Ω.
命题点三 电阻测量的方法
图21
(1)按图21甲所示电路图将图乙中的实物连线. 答案 见解析图
解析 根据电路图，实物连线如图所示
(2)实验过程为：合上开关S，先调节R使电压表读数
为U，再调节电阻箱(此时电压表读数几乎不变)，使微
安表指示为满偏，记下此时电阻箱阻值为R1＝8 056 Ω；
然后再调节R，使电压表读数为 2 U，再调节电阻箱 3
图17
解析 当标准毫安表示数为16.0 mA时，对应的微安表读数为160 μA，说明量 程扩大了100倍，因此所改装的电表量程是25 mA，选项C正确.
(3)产生上述问题的原因可能是___A_C____.(填正确答案标号) A.微安表内阻测量错误，实际内阻大于1 200 Ω B.微安表内阻测量错误，实际内阻小于1 200 Ω C.R值计算错误，接入的电阻偏小 D.R值计算错误，接入的电阻偏大
(1)测量中要求两只电表的读数都不小于其量程的13，并能测量多组数据，请在 虚线框中画出测量电阻 Rx 的实验电路图.
答案 见解析图
解析 电路中的最大电流为 Im＝6060VΩ＝0.01 A， 电流表量程太大，可以把电压表V1并联一个定 值电阻改装成电流表，电压表选择V2即可，要 求测量多组数据，滑动变阻器采用分压式接法，
例7 为测量某微安表G(量程200 μA，内阻大约2 200 Ω)的内阻，有以下器材可
电表改装练习题
高二物理电表改装1、一个电流表的满偏电压为U g ，内电阻为R g ，要把它改装成量程为nU g 的电压表，应在电流表上（ ）A 、串联一个nR g 的电阻B 、并联一个nR g 的电阻C 、串联一个（n-1）R g 的电阻D 、并联一个（n-1）R g 的电阻2、一电流表并联一个分流电阻后就改装成一个电流表，当把它和标准电流表串联后去测某电路中的电流时，发现标准表读数为1A 时，而改装表的读数为1.1A ，稍微偏大些，为了使它的读数准确，应（ ）A 、在原分流电阻上再并联一个较大的电阻B 、在原分流电阻上再串联一个较小的电阻C 、在原分流电阻上再串联一个较大的电阻D 、在原分流电阻上再并联一个较小的电阻3、一电流表的满偏电流Ig=1mA ，内阻为200Ω。
要把它改装成一个量程为0.5A 的电流表，则应在电流表上（ ）A ．并联一个200Ω的电阻B ．并联一个0.4Ω的电阻C ．串联一个0.4Ω的电阻D ．串联一个200Ω的电阻4、一个电流表的满偏电流Ig=1mA ，内阻Rg=500，要把它改装成一个量程为10V 的电压表，则应在电流表上（ ）A ．串联一个10k Ω的电阻B ．并联一个10k Ω的电阻C ．串联一个9.5k Ω的电阻D ．并联一个9.5k Ω的电阻5、图中的甲、乙两个电路，都是由一个灵敏电流计G 和一个变阻器R 组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是（ ）A ．甲表是电流表，R 增大时量程增大B ．甲表是电流表，R 增大时量程减小C ．乙表是电压表，R 增大时量程减小D ．上述说法都不对6、如图16 一个电流表的满刻度电流值I g = 0．6A ，面板如图所示，那么它每一小格所相应的电流是______mA ，指针现在的电流示数是______A 。
如果这个量程为0.6A 的电流表内阻R g =60Ω，要把这个电流表的量程扩大成 3A ，那么应该在R g 上______联一个电阻R s ，R s 的大小应是______Ω；并联R s 后，测某一电流，指针仍指到如图所示位置，则该电流是______A ，并联Rs 后，刻度盘上每一小格所代表的电流值是未并联Rs 前的______倍。
高中物理专题练习电表改装

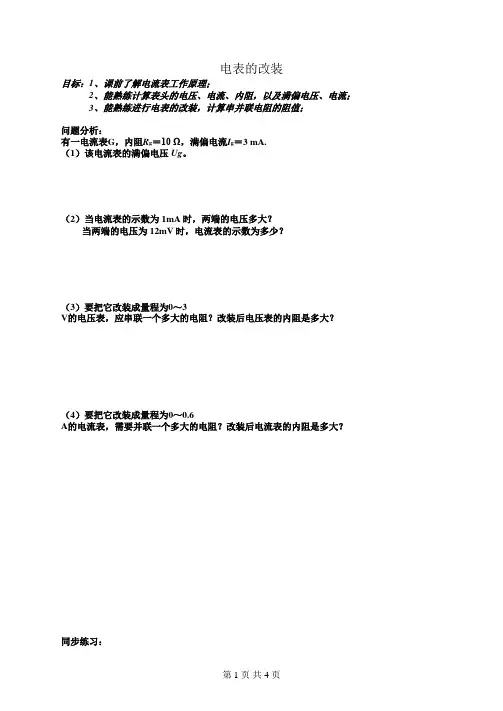

电表的改装
目标：1、课前了解电流表工作原理；
2、能熟练计算表头的电压、电流、内阻，以及满偏电压、电流；
3、能熟练进行电表的改装，计算串并联电阻的阻值；
问题分析：
有一电流表G，内阻R g＝10 Ω，满偏电流I g＝3 mA.
（1）该电流表的满偏电压Ug。
（2）当电流表的示数为1mA时，两端的电压多大？
当两端的电压为12mV时，电流表的示数为多少？
（3）要把它改装成量程为0～3
V的电压表，应串联一个多大的电阻？改装后电压表的内阻是多大？（4）要把它改装成量程为0～0.6
A的电流表，需要并联一个多大的电阻？改装后电流表的内阻是多大？
同步练习：
第 1 页共 4 页。
原创高中物理串联电路和并联电路课时二《电表的改装》(答案含解析)
2.4串联电路和并联电路课时二《电表的改装》同步训练一．单选题（每题3分）1.(3分)如图所示，甲、乙两个电压表是由相同的电流表G（内阻不为零）改装而成，R1、R2是分压电阻，R1<R2。
下列说法正确的是______A.甲的量程等于乙的量程B.甲的量程大于乙的量程C.测量同一电压时，甲、乙两表指针的偏转角度相同D.测量同一电压时，甲表指针的偏转角度比乙表大2.(3分)将一个内阻为100Ω、满偏电流为3mA的电流表，改装成量程为0∼0.6A的电流表，则需要______A.串联一个阻值约为0.5Ω的电阻B.串联一个阻值约为5Ω的电阻C.并联一个阻值约为0.5Ω的电阻D.并联一个阻值约为5Ω的电阻3.(3分)如图所示，电压表由灵敏电流计G与电阻R串联而成。
某同学在使用中发现一块电压表的读数总比真实值偏大一点，若要校准，可采用的措施是______A.在电阻R上串联一个比其大得多的电阻B.在电阻R上串联一个比其小得多的电阻C.在电阻R上并联一个比其大得多的电阻D.在电阻R上并联一个比其小得多的电阻4.(3分)【2015北京高考19】如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻的1；R2的阻值等于电流表内阻的22倍。
若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是______A.将接线柱1、2接入电路时，每一小格表示0.04AB.将接线柱1、2接入电路时，每一小格表示0.02AC.将接线柱1、3接入电路时，每一小格表示0.06AD.将接线柱1、3接入电路时，每一小格表示0.01A5.(3分)如图所示的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是______A.甲表是电流表，R增大时量程增大B.甲表是电压表，R增大时量程增大C.乙表是电流表，R增大时量程增大D.乙表是电压表，R增大时量程增大6.(3分)如图所示，有一个表头G，满偏电流I g=5mA，内阻R g=100Ω，把它改装为有3V和15V两种量程的电压表，则图中电阻R1，R2分别为______A.600Ω3000ΩB.500Ω2500ΩC.500Ω2400ΩD.500Ω3000Ω7.(3分)某同学利用一块表头和三个定值电阻设计了如图所示的电表，该电表有1、2两个量程。

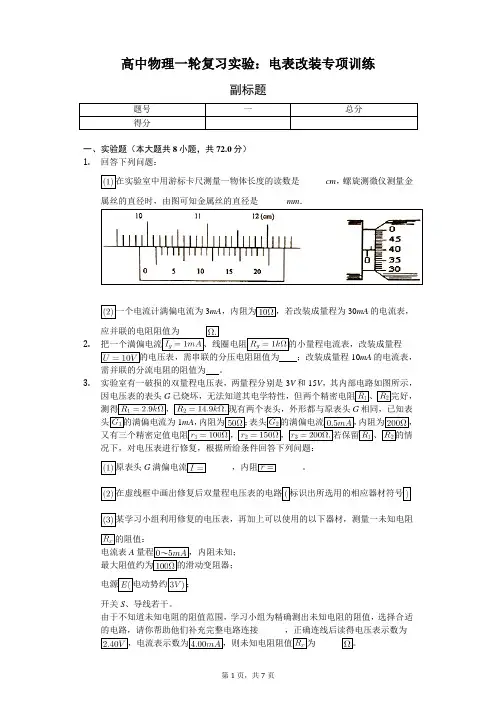

高中物理一轮复习实验：电表改装专项训练-普通用卷
高中物理一轮复习实验：电表改装专项训练副标题题号一总分得分一、实验题（本大题共 8 小题，共 72.0 分） 1. 回答下列问题：在实验室中用游标卡尺测量一物体长度的读数是______cm，螺旋测微仪测量金属丝的直径时，由图可知金属丝的直径是______ mm．一个电流计满偏电流为 3mA，内阻为 ，若改装成量程为 30mA 的电流表，应并联的电阻阻值为______2. 把一个満偏电流、线圈电阻的小量程电流表，改装成量程的电压表，需串联的分压电阻阻值为 ；改装成量程 10mA 的电流表，需并联的分流电阻的阻值为 。
3. 实验室有一破损的双量程电压表，两量程分别是 3V 和 15V，其内部电路如图所示，因电压表的表头 G 已烧坏，无法知道其电学特性，但两个精密电阻 、 完好，测得，现有两个表头，外形都与原表头 G 相同，已知表头 的满偏电流为 1mA，内阻为 ；表头 的满偏电流，内阻为，又有三个精密定值电阻，，若保留 、 的情况下，对电压表进行修复，根据所给条件回答下列问题：原表头 G 满偏电流 ______，内阻 ______。
在虚线框中画出修复后双量程电压表的电路 标识出所选用的相应器材符号某学习小组利用修复的电压表，再加上可以使用的以下器材，测量一未知电阻的阻值： 电流表 A 量程 最大阻值约为，内阻未知； 的滑动变阻器；电源 电动势约 ；开关 S、导线若干。
由于不知道未知电阻的阻值范围，学习小组为精确测出未知电阻的阻值，选择合适的电路，请你帮助他们补充完整电路连接______，正确连线后读得电压表示数为，电流表示数为，则未知电阻阻值 为______ 。
第 1 页，共 7 页4. 有一只毫安表，它的内阻是，满偏电流 1mA，现要改装成量程为 的电流表，则毫安表应______ 串联或并联 阻值为______ 的电阻，若要改装成 3V的电压表应______ 串联或并联 阻值为______ 的电阻。
电表改装专题训练
电表改装专题训练1、把电流表改装成电压表的实验中所用电流表G的满偏电流I g=200 μA，内阻估计在400~600 Ω之间。
（1）按图1测定电流表G的内阻R g，需要选用合适的器材，现有供选用的器材如下：A．滑动变阻器（阻值范围0~200 Ω）B．滑动变阻器（阻值范围0~1 750 Ω）C．电阻箱（阻值范围0~999 Ω）D．电阻箱（阻值范围0~99 999 Ω）E．电源（6 V，内阻不计）F．电源（12 V，内阻不计）按实验要求，R最好选用______，R 最好选用_____，E最好选用_____。
（填入选用器材的字母代号）（2）假定由上述步骤已测出电流表内阻R g=500 Ω，现在通过串联一个24.5 kΩ的电阻把它改装成为一个电压表，此电压表的量程为__________。
（3）图2是测定未知电阻R x的电路图，图3是电路中所需要的器材（虚线框内为上述已改装好的电压表），请按电路图画出连线，将所示器材接成实验电路。
（4）测量时，电流表的读数为0.20 A，而改装后的电压表的表头读数如图4所示，那么R x的阻值等于________Ω。
2、（多选）如图所示的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是（ ）A ．甲表是电流表，R 增大时量程增大B ．甲表是电流表，R 增大时量程减小C ．乙表是电压表，R 增大时量程增大D ．上述说法都不对3、电流表的内阻为g R 、满刻度电流为g I 。
那么以下结论中正确的是（ ） ① 如并联一个阻值为n g R 的定值电阻，就可以改装为量程是n g I 的电流表②如串联一个阻值为n g R 的定值电阻，就可以改装为一个量程是(n ＋1)g I g R 的电压表 ③如并联一个阻值为g R /(n –1)的定值电阻，就可以改装为一个量程是n g I 的电流表 ④如串联一个阻值为g R /n 的定值电阻，就可以改装为一个量程是(n –1)g I g R 的电压表A ．①③正确B ．②④正确C ．①④正确D ．②③正确4、一灵敏电流计，允许通过的最大电流（满刻度电流）为A I g μ50=，表头电阻Ω=k R g 1，若改装成量程为I m =1 mA 的电流表，应并联的电阻阻值为_______Ω。
电表改装高中物理题
电表改装高中物理题
电表改装高中物理题
电表是一种用于测量电流的仪器，通常用于家庭和工业中。
在高中物理课程中，学生通常会学习电路和电流的概念。
为了加深学生对电表原理的理解，可以设计一道电表改装的物理题。
题目：电表改装
题目描述：
某实验室想要改装一台电表，使其能够测量交流电流的频率和相位差。
为了实现这个目标，他们在电表上添加了一个频率计和一个相位差测量器。
电表的原理是通过电流通过它的绕组，产生一个磁场，进而通过一个指针显示出电流大小。
当电流是直流时，指针会停在固定位置。
而改装后的电表增加了一个计数器和一个相位差测量器，可以测量交流电当前的频率和相位差。
改装后的电表的原理是，通过将交流电流分成两部分，一部分通过电表的绕组，产生磁场并使指针偏转，另一部分通过频率计和相位差测
量器进行测量。
题目要求：
1. 请说明为什么改装后的电表可以测量交流电流的频率和相位差。
2. 请解释改装后的电表的工作原理，并说明频率计和相位差测量器的工作原理。
3. 如果一台交流电源的频率为50 Hz，相位差为0度，则在改装后的电表上会显示什么数值？
扩展：
1. 可以要求学生通过计算和实验，验证改装后电表的准确性和灵敏度。
2. 可以让学生进一步思考，如果要测量交流电的电压，如何改装电表。
通过这道题目，学生不仅可以巩固对电流、交流电和频率的理解，还可以了解电表的工作原理和改装后的应用。
同时，通过扩展部分的要
求，可以培养学生的实验设计和创新思维能力。
高中物理实验：改装电表的偏角和读数问题例析
改装电表的偏角、读数和校准问题例析一、偏角和读数问题表头改装成大量程电流表需要并联分流电阻，分流电阻越小，分流越多，量程越大；表头改装成电压表需要串联分压电阻， 分压电阻越大，分得的电压越大，量程越大．然后再根据电路的串并联知识分析即可。
例题 1：四个相同的小量程电流表(表头)分别改装成两个电流表A 1、A 2 和两个电压表 V 1、V 2.已知电流表A 1 的量程大于 A 2 的量程, 电压表V 1 的量程大 V 2 的量程,改装好后把它们按图示接入电路, 则()A. 电流表 A 1 的读数大于电流表 A 2 的读数B. 电流表 A 1 的偏转角小于电流表 A 2 的偏转角C. 电压表 V 1 的读数小于电压表 V 2 的读数D. 电压表 V 1 的偏转角等于电压表 V 2 的偏转角试题分析：A. 电流表 A 1 的量程大于电流表 A 2 的量程,故电流表 A 1 的电阻值小于电流表A 2 的电阻值,并联电路中,电阻小的支路电流大,故电流表 A 1 的读数大于电流表 A 2 的读数，故 A 正确；B. 两个电流表的表头是并联关系，电压相同，故偏转角度相等， 故 B 错误；C. 电压表 V 1 的电阻值大于电压表 V 2 的电阻值,故电压表 V 1 的读数大于电压表 V 2 的读数，故 C 错误；D. 两个电压表的表头是串联关系，电流相等，故偏转角度相等， 故 D 正确；故选 A. D.例题 2：用两个相同的小量程电流表,分别改装成了两个量程不同的大量程电流表 A 1、A 2,若把 A 1、A 2 分别采用串联或并联的方式接入电路,如图(a)、(b)所示,则闭合开关后,下列有关电表的示数和电表指针偏转角度的说法正确的是( )A. 图(a)中的 A 1、A 2 的示数相同B. 图(a)中的 A 1、A 2 的指针偏角相同C. 图(b)中的 A 1、A 2 的示数和偏角都不同D. 图(b)中的 A 1、A 2 的指针偏角相同试题分析：A. 图(a)中的 A1、A2并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表读数不同，量程大的电流表示数大，故 A 错误，B 正确。
高二物理电学专题提升专题16电表的改装问题
专题16 电表的改装问题一：专题概述1.电流表G(表头)(1) 原理:当线圈中有电流通过时,线圈在安培力作用下带动指针一起偏转,电流越大,指针偏转的角度越大,可以证明I∝θ,所以根据表头指针偏转的角度可以测出电流的大小,且表盘刻度是均匀的.(2) 三个参数:内阻R g,满偏电流I g,满偏电压U g,关系是U g=I g R g.2.电压表及大量程电流表(由表头改装而成)-R R=二：典例精讲1．电流表的改装典例1：如图所示,其中电流表A的量程为 0.6 A,表盘均匀划分为30个小格,每小格表示0.02A;R1的阻值等于电流表内阻的;R2的阻值等于电流表内阻的2倍,若用电流表A的表盘刻度表示流过接线柱1的电流值,则下列说法中正确的是()A. 将接线柱 1、2 接入电路时,每一小格表示 0.04 AB. 将接线柱 1、2 接入电路时,每一小格表示 0.02 AC. 将接线柱 1、3 接入电路时,每一小格表示 0.06 AD. 将接线柱 1、3 接入电路时,每一小格表示 0.01 A【答案】 C2．电压表的改装典例2：有一个灵敏电流表G,内阻Rg=100Ω,满偏电流Ig=300μA。
要把它改装成量程为0～3V的电压表，要串联多大的电阻？改装后的电压表的内阻是多少？【答案】【解析】改装成量程为0～3V的电压表后，两端加上3V的电压时，指针指到满刻度，即电流为300μA，根据欧姆定律：解得：R=9900Ω；改装后电压表的内阻：R V=R+R g=10000Ω。
3．多用电表的改装问题典例3：如图所示，R1、R2是两定值电阻，R1的阻值很小，R2的阻值很大；G是一灵敏电流计，S1、S2为开关，下列判断正确的是( )A. 只闭合S1时，M、N间是一个电压表B. S1、S2都闭合时，M、N间是一个电流表C. 只闭合S1时，M、N间是一个电流表D. S1、S2都断开时，M、N间是一个电压表【答案】BD【解析】改装电流表需要并联一个定值电阻分流，扩大量程；改装电压表时，需要串联一个定值电阻分压扩大量程。
高中物理之电表的改装的相关习题附答案
2694776677试验：电表的改装根底过关：假如某电流表内阻为Ω，满偏电流为，要把它改装为一个的电压表，须要联一个阻值为Ω的电阻；假如要把它改装为一个的电流表，那么应联一个阻值为_Ω的电阻．1．电流表的内阻是200Ω，满刻度电流值是500微安培，现欲把这电流表改装成量程为1．0V的电压表，正确的方法是 [ ]A．应串联一个0．1Ω的电阻 B．应并联一个0．1Ω的电阻C．应串联一个1800Ω的电阻 D．应并联一个1800Ω的电阻2.(2021年临沂高二检测)磁电式电流表(表头)最根本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在运用时还要扩大量程．某一表头G，内阻＝30 Ω，满偏电流＝5 ，要将它改装为量程为0～3 A的电流表，所做的操作是( )A．串联一个570 Ω的电阻 B．并联一个570 Ω的电阻C．串联一个0.05 Ω的电阻 D．并联一个0.05 Ω的电阻3．如图2－4－17所示，甲、乙两个电路，都是由一个灵敏电流表G和一个变阻器R组成，以下说法正确的选项是( )A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程增大D．乙表是电压表，R增大时量程减小4．用两只完全一样的电流表分别改装成一只电流表和一只电压表．将它们串联起来接入电路中，如图2－4－21所示，此时( )A．两只电表的指针偏转角一样B．两只电表的指针都不偏转C．电流表指针的偏转角小于电压表指针的偏转角D．电流表指针的偏转角大于电压表指针的偏转角5.(2021年黄冈高二检测)电流表的内阻＝120 Ω，满偏电流＝3 ，要把它改装成量程是6 V的电压表，应串联多大的电阻？要把它改装成量程是3 A的电流表，应并联多大的电阻？6、用一样的灵敏电流计改装成量程为3V和15V两个电压表，将它们串联接人电路中，指针偏角之比为，读数之比。
用一样电流计改装成0.6A和3A的两个电流表将它们并联接入电路中，指针偏角之比，读数之比．7Ω的电阻后，串联到电路中去，指针所示Ω的电阻后串联到同一电路中去〔电流不变〕，指针指示。
高中物理必修三 练透试卷 第11章 4 第2课时 电表的改装 电流表的内接法和外接法
第2课时 电表的改装 电流表的内接法和外接法考点一 电表的改装1．一只电流表的满偏电流I g ＝2 mA ，内阻R g ＝500 Ω，把它改装成量程为0～3 V 的电压表，下列说法中正确的是( )A ．需串联一个1 500 Ω的电阻B ．需串联一个1 000 Ω的电阻C ．需并联一个1 000 Ω的电阻D ．改装后，电压表的内阻为1 000 Ω2．(2022·马鞍山市第二中学博望分校高二期末)一内阻为60 Ω，量程为0.2 A 的表头，要把它改装成一个量程为0.6 A 的电流表，需要给它( )A ．并联一个30 Ω的电阻B ．并联一个20 Ω的电阻C ．串联一个30 Ω的电阻D ．串联一个20 Ω的电阻3．(多选)(2022·宣城市高二期末)电流表的内阻为R g ，满刻度电流为I g ，那么以下结论中正确的是( )A ．如果并联一个阻值为nR g 的定值电阻，就可以改装为量程是nI g 的电流表B ．如果串联一个阻值为nR g 的定值电阻，就可以改装为一个量程是(n ＋1)I g R g 的电压表C ．如果并联一个阻值为R g n －1的定值电阻，就可以改装为一个量程是nI g 的电流表 D ．如果串联一个阻值为R g n的定值电阻，就可以改装为一个量程是(n －1)I g R g 的电压表 4.(2022·丽江玉龙一中高二期末)如图所示是有两个量程的电压表的内部电路图，当使用a 、b 两个端点时，量程为0～3 V ，当使用a 、c 两个端点时，量程为0～15 V 。
已知电流表的内阻R g 为50 Ω，满偏电流为10 mA ，则电阻R 1、R 2的值分别为( )A ．1 450 Ω 250 ΩB ．1 200 Ω 250 ΩC ．250 Ω 1 450 ΩD ．250 Ω 1 200 Ω考点二 电流表的内外接法5．(多选)在图中，甲、乙两图分别为测灯泡电阻R的电路图，下列说法正确的是()A．甲图的接法叫作电流表外接法，乙图的接法叫作电流表内接法B．甲中R测>R真，乙中R测<R真C．甲中误差由电压表分流引起，为了减小误差，应使R≪R V，故此法测较小电阻好D．乙中误差由电流表分压引起，为了减小误差，应使R≫R A，故此法测较大电阻好6．(2022·北京市丰台区月考)某同学通过实验测量阻值约为5 Ω的电阻R x的阻值，用内阻约为3 kΩ的电压表，内阻约为0.125 Ω的电流表进行测量。
高一物理专题训练电表改装
电表的改装一、电流计G 的原理和主要参数电流表G 是根据通电线圈在磁场中受磁力矩作用产生偏转的原理制成的，且指针偏角θ与电流强度I 成正比，即θ＝kI ，故表的刻度是均匀的。
电流表的主要参数有：表头内阻R g ，满偏电流I g ，满偏电压U g ： U g ＝ I g •R g二、电流表改装成电压表 三、电流表改装成电流表 说明：改装后的电表中通过电流计G 的最大电流I max 与两端的最高电压U max 变为多少？改装后的电压表或电流表，虽然量程扩大了，但通过电流表的最大电流或加在电流表两端的最大电压仍为电流表的满偏电流I g 和满偏电压U g ，只是由于串联电路的分压及并联电路的分流使表的量程扩大了。
例1：一灵敏电流计，允许通过的最大电流（满刻度电流）为I g =50μA ，表头电阻R g =1kΩ， (1)若改装成量程为I m =1mA 的电流表，应如何改装？(2)若将改装后的电流表再改装成量程为U m =10V 的电压表，应如何改装？例2：如图所示，四个相同的电流表分别改装成两个安培表和两个伏特表。
安培表A 1的量程大于A 2的量程，伏特表V 1的量程大于V 2的量程，把它们按图接入电路，则安培表A 1的读数 安培表A 2的读数；安培表A 1的偏转角 安培表A 2的偏转角；伏特表V 1的读数 伏特表V 2的读数；伏特表V 1的偏转角 伏特表V 2的偏转角； （填“大于”，“小于”或“等于”） 四、改装电压表的校对电路图如图示V 为标准电压表，R 为滑动变阻器（分压器接法），虚线框中为改装电压表。
改变变阻器R 的滑片位置，使V 的示数分别为0.5V 、 1.0V 、 1.5V 、 2.0V……核对改装电压表的示数是否正确，并算出改装的电压表满刻度时的百分误差。
例如：改装的电压表满刻度3V 时，标准电压表V 的读数为3.1V ，则百分误差例3：一多量程电压表内部电路如图所示.其中电流计G 的内阻R g =15Ω，满偏电流I g =1mA ，则R 1= ，R 2= .答案：2985Ω 1.2×104Ω例4：现有一块59C2型的小量程电流表G （表头），满偏电流为A μ50，内阻约为800～850Ω，把它改装成mA 1、mA103.1 3.0100% 3.2%3.1η-=⨯=的两量程电流表。
电压表改装大量程计算题目
电压表改装大量程计算题目
电压表改装大量程计算题目如下：
1. 将原本的电压表改装为大量程电压表，原先的量程为0-10V，改装后的量程为0-100V。
如果原本读数为4V，那么改装后的读数为多少？
答案：改装后的读数为40V。
2. 将原本的电压表改装为大量程电压表，原先的量程为0-50V，改装后的量程为0-500V。
如果原本读数为35V，那么改装后的读数为多少？
答案：改装后的读数为350V。
3. 将原本的电压表改装为大量程电压表，原先的量程为0-1000V，改装后的量程为0-10000V。
如果原本读数为750V，那么改装后的读数为多少？
答案：改装后的读数为7500V。
4. 将原本的电压表改装为大量程电压表，原先的量程为0-20V，改装后的量程为0-200V。
如果原本读数为15V，那么改装后的读数为多少？
答案：改装后的读数为150V。
5. 将原本的电压表改装为大量程电压表，原先的量程为0-500V，改装后的量程为0-5000V。
如果原本读数为400V，那么改装后的读数为多少？
答案：改装后的读数为4000V。
以上是电压表改装大量程计算题目的答案，希望能对你有所帮助。
高中物理电学实验电表改装与校准专题练习(真题+模拟)
电表改装与校准一、电表改装与校准1、(2019·全国卷Ⅲ)某同学欲将内阻为98.5 Ω、量程为100 μA的电流表改装成欧姆表并进行刻度和校准，要求改装后欧姆表的15 kΩ刻度正好对应电流表表盘的50 μA刻度。
可选用的器材还有：定值电阻R0(阻值14 kΩ)，滑动变阻器R1(最大阻值1500 Ω)，滑动变阻器R2(最大阻值500 Ω)，电阻箱(0～99999.9 Ω)，干电池(E＝1.5 V，r＝1.5 Ω)，红、黑表笔和导线若干。
(1)欧姆表设计将图a中的实物连线组成欧姆表。
欧姆表改装好后，滑动变阻器R接入电路的电阻应为________ Ω；滑动变阻器选________(填“R1”或“R2”)。
(2)刻度欧姆表表盘通过计算，对整个表盘进行电阻刻度，如图b所示。
表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为________、________。
(3)校准红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向________ kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量。
若校准某刻度时，电阻箱旋钮位置如图c所示，则电阻箱接入的阻值为________ Ω。
2、(2019·全国卷Ⅰ)某同学要将一量程为250 μA的微安表改装为量程为20 mA的电流表。
该同学测得微安表内阻为1200 Ω，经计算后将一阻值为R的电阻与该微安表连接，进行改装。
然后利用一标准毫安表，根据图a所示电路对改装后的电表进行检测(虚线框内是改装后的电表)。
(1)根据图a和题给条件，将图b中的实物连线。
(2)当标准毫安表的示数为16.0 mA时，微安表的指针位置如图c所示。
由此可以推测出所改装的电表量程不是预期值，而是________。
(填正确答案标号)A．18 mA B．21 mA C．25 mA D．28 mA(3)产生上述问题的原因可能是________。
物理实验练习电表的改装
⑶在对该电压表进行校对时，该同学已经选择好了器材，如图⑵所 示。若要求对电压表的每一根刻度线都进行校对，请你将这些器材连接 成测量电路。
V V
A B D 电池 图⑵
5、在电流表扩大量程的实验中，要将量程为200μA的电流表G改装 成量程为0.2A的电流表，需先用如图1所示的电路即“半偏法”测出此电 流表的内电阻Rg。
⑶待测电流表的电流刻度值的表达式I =
，
式中各物理量所表示的意义分别为
。
3、一直流电压表，量程为1V，内阻为1000Ω，现将一阻值为
5000~7000Ω之间的固定电阻R1与此电压表串联，以扩大电压表的量
程。为求得扩大后量程的准确值，再给定一直流电源
（电动势E为6~7V，内阻可忽略不计），一阻值R2=2000Ω的固定电 阻，两个单刀开关S1、S2及若干导线。
物理实验练习（三）——电表的改装
1、将满偏电流Ig = 300、内阻未知的电流表G改装成电压表并进行 核对。
⑴利用如右图所示的电路测量电流表G的内阻（图中电源的电动势
E = 4V且R>> R′）：先闭合S1，调节R，使电流表指针偏转到满刻度；
再闭合S2，保持R不变，调节R′，使电流表指针偏转到满刻度的，读出
⑸若测量未知电阻Rx时，电压表的示数为1.2V，而改装后的电流表 的表头（刻度盘仍为原电流表的刻度）示数如图4所示，那么Rx的测量
值为__________Ω。 ⑹如果测量与操作均正确，那么Rx的测量值将
于”或“小于”）Rx的真实值。
（选填“大
图4 0 100 200 μA 图3 Rx
G
6、在“把电流表改装为电压表”的实验中，测电流表G的内阻时备有 下列器材：
高中物理电流表和电压表的改装题
高中物理电流表和电压表的改装题
高中物理电流表和电压表的改装
电压表和电流表是实验室中十分重要的实验仪器，高中物理课中更是
很多不可缺少的实验工具。
但一般的高中物理电流表和电压表都有许
多不足之处。
像是输入电压和电流的极性无法逆反，并且有着读取不
精确等问题。
为了解决这些问题，可以对高中物理电流表和电压表进行改装。
下面
我们来看看这具体该如何改装：
一、改装电压表
1. 将电压表的表芯更换成可以四个方向测量电压的表芯，这样电压的
极性就可以逆反，更加灵敏地探测和读取电压；
2. 把电压表的量程选择开关更换成多个分级的调节开关，分辨率更高；
3. 更换电压表新的校验Gouds元件，这样可以更快和更准确的读取电压；
4. 把电压表的表芯拆掉，然后用导热油对表芯进行加热，加热后收集
到表用电压会更加稳定和精确。
二、改装电流表
1. 把电流表的表芯更换成可以逆反测量电流的表芯，增加其灵敏性；
2. 把电流表的量程设置开关更换成可调节的开关，可以更准确的测量
电流；
3. 更换电流表的放大器，放大器可以帮助电流表更快读取电流；
4. 对电流表的放大波形器进行更换，更换后的放大波形器可以更快和更准确的读取波形。
总的来说，改装高中物理电流表和电压表是可行的。
改装之后实验室里的实验仪器就可以把电压和电流测量更加精确准确，也可以提高实验教学的效果，对学生的物理功课也是有所帮助的。
专题06 电表的改装—高考物理实验专题强化训练(原卷版)
专题06 电表的改装1.小量程电流表Ⓖ(表头)的三个参数2.电压表的改装3.电流表的改装4.电表的改装问题，实际上是串、并联电路中电流、电压的计算问题，具体分析见表： 两表改装小量程的表头G(I g ，R g )改装成电压表 小量程的表头G(Ig ，Rg)改装成电流表Ⓖ内部电路扩大后量程 UIR 的作用分压分流 R 的数值g R I U R -=g g R R ）（或1n -= （gU U n =） 1g g -=-=n R R I I R I R gg 或 （gI I =n ） 电表的总内阻gV I UR R R R =+=v g 或 IR I R R R RR R g A gA g g =+=或的微安表改装成1.（2021年辽宁省普通高中学业水平选择性考试物理试题）12. 某同学将一量程为250A量程为1.5V的电压表。
先将电阻箱R1与该微安表串联进行改装，然后选用合适的电源E、滑动变阻器R2、定值电阻R3、开关S和标准电压表对改装后的电表进行检测，设计电路如图所示。
（1）微安表铭牌标示内阻为0.8kΩ，据此计算R1的阻值应为___________kΩ。
按照电路图连接电路，并将R1调为该阻值。
（2）开关闭合前，R2的滑片应移动到___________端。
（3）开关闭合后，调节R2的滑片位置，微安表有示数，但变化不显著，故障原因可能是___________。
（填选项前的字母）A．1、2间断路B．3、4间断路C．3、5间短路（4）排除故障后，调节R2滑片位置，当标准电压表的示数为0.60V时，微安表的示数为98μA，此时需要___________（填“增大”或“减小”）R1的阻值，以使改装电表的量程达到预期值。
2.电流表G的满偏电流I g＝100 mA，内阻R g未知，某同学欲将其改装为量程较大的电流表，并用改装好的电流表测量一未知电阻R x的阻值．（1）如图甲所示，该同学首先将一阻值为R＝20 Ω的电阻并联在电流表G的两端进行电流表改装，然后通以I＝0.3 A的电流，发现电流表G的指针正好指在50 mA刻度处，由此可得到电流表G的内阻为R g＝________ Ω，改装后的电流表量程为________ A.（2）该同学将改装后的电流表接入如图乙所示的电路测量未知电阻R x的阻值，已知电源的电动势E＝4.5 V，闭合开关K后，电压表的读数为3.60 V，而改装后的电流表的读数如图丙所示，则R x＝________ Ω.（3）由此测得的未知电阻R x的阻值与其真实值相比______(选填“偏大”、“偏小”或“相等”)．3.某探究小组在“电表的改装”的实验中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电表改装（2）
目标：1、电表改装原理；
2、电表改装后的校准；
3、简单的电路动态分析。
典例分析：
例1：一个电流表的刻度盘的每1小格代表1
μA，内阻为R g.如果把它改装成量程较大的电流表，刻度盘的每一小格代表nμA，则( ) A．给它串联一个电阻，阻值为nR g B．给它串联一个电阻，阻值为(n－1)R g
C．给它并联一个电阻，阻值为 D．给它并联一个电阻，阻值为
【答案】D
例2：
（多选）如图所示，将一个改装的电流表接入电路进行校准，发现待测表的示数比标准表的示数偏大，如表头的I g是准确的，出现的误差原因可能为（）
A．R g的测量值比真实值偏大
B．R g测量值比真实值偏小
C．所并联的R并比公式R′并=计算出的R′并偏小
D．所并联的R并比公式R′并=计算出的R′并偏大
【答案】AD
例3：
如图所示，电路两端的电压保持不变，当滑动变阻
器的滑动触头P向右移动时，三个灯泡亮度的变化
情况是（）
A． L1变亮，L2和L3皆变暗
B． L1变暗，L2不能确定，L3变暗
C． L1变暗，L2变亮，L3变亮
D． L1变亮，L2变亮，L3变暗
【答案】D
课堂小练：
1.如图所示，AB间电压恒为11V，R为阻值较大的滑线变阻器，P为R的
中点，用一只0～5V～15V的双量程电压表的“5V”档测PB间的电压时，
电压表恰好满偏，若换用“15V”档测量，则电压表的示数为（）
A． 5V B． 5.3V
C． 5.5V D． 5.7V
【答案】B
2.两个电压表V1和V2是由完全相同的两个电流表改装的，V1量程是5V，V2量程是15V，为了测15V～20V的电压，把V1和V2串联起来用，以下叙述正确的是（）
A． V1、V2的读数相同 B． V1、V2指针偏转角度相等
C． V1、V2读数不同，指针偏转角也不同 D． V1、V2指针偏转角度小
【答案】B
第 1 页共 2 页。
