固定顶储罐施工方案

合集下载

储罐安装方案 (2)

储罐安装方案 (2)

施工方案报审表注:本表一式三份,建设单位、项目监理机构、承包单位各一份。

太仓中石油润滑油添加剂有限公司建设工程储罐安装技术方案编制:审核:批准:大庆油田建设集团有限责任公司二零一四年六月目录一、工程概况:.......................................................二、编制依据.........................................................三、储罐工程施工方案.................................................3.1施工作业流程 .................................................3.2储罐预制 .....................................................3.3储罐主体安装 .................................................3.4储罐焊接方案 .................................................3.5储罐试压沉降 .................................................3.6储罐罐壁支撑件、三角架劳动保护措施 ...........................四、储罐防腐保温方式.................................................4.1、储罐防腐施工流程及工艺......................................4.2保温施工工艺及流程 ...........................................五、质量保证措施................................... 错误!未定义书签。

储罐施工方案

储罐施工方案

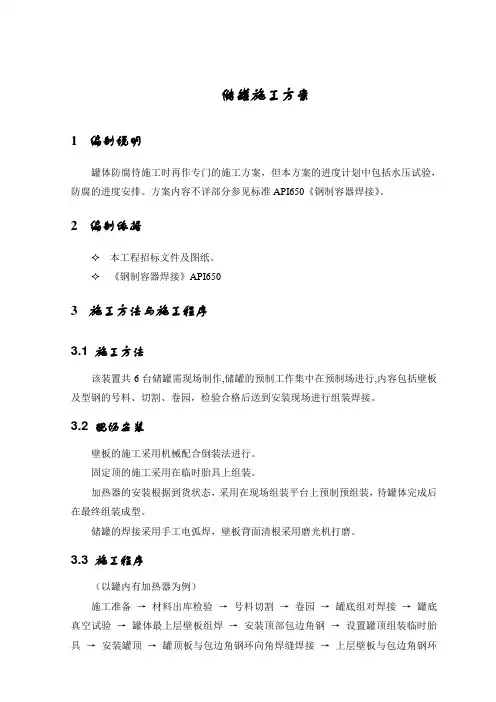

储罐施工方案1编制说明罐体防腐待施工时再作专门的施工方案,但本方案的进度计划中包括水压试验,防腐的进度安排。

方案内容不详部分参见标准API650《钢制容器焊接》。

2编制依据✧本工程招标文件及图纸。

✧《钢制容器焊接》API6503施工方法与施工程序3.1 施工方法该装置共6台储罐需现场制作,储罐的预制工作集中在预制场进行,内容包括壁板及型钢的号料、切割、卷园,检验合格后送到安装现场进行组装焊接。

3.2 现场安装壁板的施工采用机械配合倒装法进行。

固定顶的施工采用在临时胎具上组装。

加热器的安装根据到货状态,采用在现场组装平台上预制预组装,待罐体完成后在最终组装成型。

储罐的焊接采用手工电弧焊,壁板背面清根采用磨光机打磨。

3.3 施工程序(以罐内有加热器为例)施工准备→材料出库检验→号料切割→卷园→罐底组对焊接→罐底真空试验→罐体最上层壁板组焊→安装顶部包边角钢→设置罐顶组装临时胎具→安装罐顶→罐顶板与包边角钢环向角焊缝焊接→上层壁板与包边角钢环向角焊缝焊接→临时支架拆除→组装焊接壁板直至最下层壁板→最下层壁板与罐底角缝先内后外焊接→储罐梯子平台预制安装→罐内加热器安装试压→检查验收4施工质量要求及保证措施本工程的质量重点是焊接及焊接变形的控制。

4.1 材料验收储罐制作所用材料的附件,应具有质量合格证明书。

建造储罐所用钢板应逐张进行外观检查,表面质量应符合现行相应钢板标准的规定。

储罐所用焊接材料应具有质量合格证明书。

4.2 预制钢板切割及坡口加工应符合下列规定:1)钢板的切割采用半自动火焰切割加工,弧形边缘加工手工火焰切割加工。

2)钢板焊接接头的坡口形式采用V型坡口,V型坡口加工用角向磨光机进行。

3)所有预制件在保管、运输及现场堆放时素材下垫置道木且要垫平,弧形预制件应放在胎具上,防止变形、损伤、锈蚀。

4.2.1壁板预制壁板预制应根据材料实际尺寸绘制排版图,并符合下列规定:1)各圈壁板的纵向焊缝宜向同一方向逐圈错开板长的1/3,最小距离500mm以上。

储罐基础施工方案 (3)精选全文完整版

储罐基础施工方案 (3)精选全文完整版

可编辑修改精选全文完整版稳定轻烃储罐(400m³)基础施工方案一.概述1.1 工程概况本工程主要为轻烃储罐设备制作基础,基础为天然浅基础,结构为钢筋混凝土基础,施工范围约为700㎡,基础相对标高为EL.+0.000m(相当于85黄海高程+4.850m),基底相对标高均为EL.-2.200m,本项工程采用人工开挖,基坑周边按1:1.2放坡。

基坑底采用100mm厚C10素混凝土做垫层,其顶标高为EL.-2.100m,两边出基础边缘100mm,基础混凝土强度等级为C30,保护层厚50mm。

基础钢筋加工均在预制场地集中预制。

基础模板采用2.0cm厚建筑木模(胶合板),施工位置如图1所示。

1.2 主要工程量2.1 施工图甲方提供图纸(BN-DWG-TF-CS-2021 REV.0,BN-DWG-TF-CS-2022 REV.0)2.2 施工技术规范3.1技术准备:①图纸会审②对施工人员进行技术交底③了解施工现场的现状,排查地下隐蔽工程。

3.2物资准备:①施工用料准备②施工机具准备3.3 现场准备:三通一平①施工道路利用场区现有临时道路,如图2所示②施工用水利用场区现有的水源,采用水管引至施工现场③施工用电从场区现有的总配电箱接至现场各分配电④场地平整施工前拆除原有地砖(图1),平整场地3.4 平面布置见总平面布置图。

四.施工总体安排4.1 施工顺序拆除原有地砖----使用经纬仪定位、放线----验线-----土方开挖----地基验槽---- 基础垫层---二次放线、验线---预制钢筋----模板、钢筋安装---- 固定预埋件-----砼浇筑----拆模----基础验收回填----土方回填 ----二次浇注-----地面硬化养护-----交验4.2 施工进度计划本工程计划工期30天日历天400m³轻烃储罐施工位置图1 施工位置图2 现场路况五.主要工序施工方法5.1 拆除原有地砖组织施工人员将原有地砖拆除,地砖拆除后全部运送到业主指定位置,摆放整齐。

大型内浮顶储罐固定拱顶的整体吊装

大型内浮顶储罐固定拱顶的整体吊装

3 . 吊装加强圈组装和 网壳起 吊
传统 的储罐倒装法施工 ,是在完成项 圈壁板组 装焊 接后 ,进行 固定 顶的组焊 ,随后利用气顶 升 、倒链 吊装
繁琐 ,液压顶升设备周转 比较 困难等缺点 ;相对于整体 正装法而 言 ,克服 了在2 0 米高空搭设组装平 台的缺点 , 使 得施 工 的安全性 得 到保 障 ,节 约 了大量 临时设施 材 料 ,缩短施工周期 。
2 根斜撑 ,以确保支撑体 系的稳 定性 。
图5 涨 圈及 吊点 设 置
图6 倒 链 挂 点 设 置
Hale Waihona Puke 网壳组装完成后 ,着手准备起 吊 ,即固定顶倒装法 施工 。起 吊前应在网壳下方装配由2 根2 8 号槽钢对拼组成 的涨圈 ,以维持起 吊过程 中网壳 的整体性和稳定性 ,同
时在涨圈上设置 电动倒链的 吊点 ,如图5 所示 。将每根 网
I N S T A L L AT I O N
45
2 . 网壳 组 装
拱形双 向子午线 网壳 由8 2 根网杆 组成 ,上 、下层各 4 l 根 ,单根最长6 6 . 2 米 。待支撑体 系布置完 成后 ,即可
进行 网壳 的组装 。 ‘ 网杆 长度在5 0 米 以上 有5 8 根 ,分3 段 吊装 ;长 度在 5 0 米 以下有2 4 根 ,分2 段 吊装 。 由于 网壳是 在浮盘 板上 组装 ,其边缘部分 的网杆 尚不 能和设计 的顶 部倒锥 体连
参考资料
门】《 立式圆筒形钢制焊接储罐施工及验收规范 》 G B 5 0 1 2 8 ~ 2 0 0 5 【 2 】 左涛 《 大型油气储罐的结构型式与变化趋势 》
或液压顶升等方法将 固定顶 和壁板整 体 由低 到高逐圈升 高 。这种 施工 方法 ,储 罐 的整个 施工 过程 均在 地 面进 行 ,安全性 比较高 。本工程 中储罐 的施工 ,罐体采 用正 装法 的施工工艺 ,仅 固定顶 的做法借 鉴倒装 法的工艺 , 即在 内浮盘 ( 相 当于地 面 ) 上进行 网壳及部 分蒙皮 板的 组装 ,然后利用 电动倒链起 吊至顶 圈壁板 ,按设计 要求

储罐施工组织方案

储罐施工组织方案

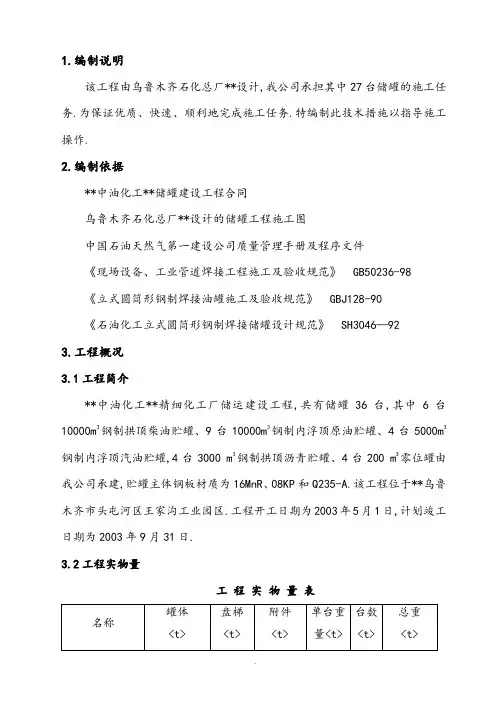

1.编制说明该工程由乌鲁木齐石化总厂**设计,我公司承担其中27台储罐的施工任务.为保证优质、快速、顺利地完成施工任务.特编制此技术措施以指导施工操作.2.编制依据**中油化工**储罐建设工程合同乌鲁木齐石化总厂**设计的储罐工程施工图中国石油天然气第一建设公司质量管理手册及程序文件《现场设备、工业管道焊接工程施工及验收规范》 GB50236-98《立式圆筒形钢制焊接油罐施工及验收规范》 GBJ128-90《石油化工立式圆筒形钢制焊接储罐设计规范》 SH3046—923.工程概况3.1工程简介**中油化工**精细化工厂储运建设工程,共有储罐36台,其中6台10000m3钢制拱顶柴油贮罐、9台10000m3钢制内浮顶原油贮罐、4台5000m3钢制内浮顶汽油贮罐,4台3000 m3钢制拱顶沥青贮罐、4台200 m3零位罐由我公司承建,贮罐主体钢板材质为16MnR、08KP和Q235-A.该工程位于**乌鲁木齐市头屯河区王家沟工业园区.工程开工日期为2003年5月1日,计划竣工日期为2003年9月31日.3.2工程实物量工程实物量表4施工技术方案4.1 储罐总体施工技术方案根据本工程施工的特点,所有储罐均采用电动倒链倒装法施工.焊接全部采用手工电弧焊焊接.4.2 施工程序施工准备→罐底、罐顶、罐壁预制→罐底板防腐→基础验收→罐底铺设→弓形边缘板外缘300mm及中幅板焊接→罐底无损检测、真空试漏→顶圈罐壁板组焊→包边角钢组焊→设置中心伞架→顶板安装焊接→罐顶劳动保护及罐顶附件安装→背杠、窗口处倒装立柱及电动倒链安装→上数第二圈壁板安装、纵缝焊接→顶圈壁板提升→组对、焊接顶圈与第二圈壁板环缝→组对、焊接上数第三圈壁板→提升第二圈壁板→组对、焊接第二、三圈壁板之间的环缝→组对、焊接第四圈壁板→……→组对、焊接底圈壁板→倒装吊具拆除→组焊大角缝→组焊收缩缝→底圈罐壁开孔、配件、附件安装→封孔→充水试验、沉降观测→放水清扫→防腐、保温→竣工验收.说明:立柱数量计算公式, N=<罐总重量-罐底板重量-最下层罐壁板重量+罐顶平台及附件重量>×动载风载系数/10动载风载系数取值为1.25,电动倒链型号选用10t级.所以单台10000m3柴油罐设置电动倒链20个,单台10000m3原油罐设置电动倒链22个,单台5000m3汽油罐设置电动倒链16个,单台3000m3沥青罐设置电动倒链10个. 4.3 施工准备材料准备及验收本工程由业主提供主要材料,工程中所用材料的质量合格与否是决定工程质量好坏的关键,也是交工验收的主要内容之一.所以,材料验收是施工生产不可缺少的一个重要步骤.材料验收及管理主要包括以下几项内容:A资料检查储罐所选用的材料〕钢板、钢管及其它型钢〔、附件、设备等应具有相应的质量合格证明书.当无质量证明书或对质量证明书有疑问时,应进行复验,合格后方可使用.B外观检查对油罐所用的钢板,严格按照技术文件GB6654标准规定的相应要求进行验收,逐张进行外观检查,其表面质量、表面锈蚀减薄量,划痕深度等应符合下表规定:钢板厚度允许偏差C焊接材料验收焊接材料应具有质量证明书,焊条质量证明书应包括熔敷金属的化学成分和机械性能,低氢型焊条还应包括熔敷金属的扩散氢含量.技术准备A认真做好设计交底和图纸会审工作;B熟悉图纸和资料,编制切实可行的施工方案;C 将各台罐的罐顶排版下料图、罐壁排版图、罐底排版图、吊装立柱、伞架图、胎具图等根据施工图纸和规范要求计算、出图装订成册随施工方案下发给各施工队;D详细向施工班组进行技术交底.现场准备A修通道路,平整施工现场,选定材料、构件存放场地;B接通水源、电源,按平面布置图放置焊接电焊机房及工具、休息室;4.4储罐预制在施工生产中,对罐体的许多构件和材料安装前必须进行预制加工,如罐底边缘板成型、罐壁板坡口及圆弧度加工以及各种弧型构件〕加强圈、包边角钢等〔.有些构件为了成型规范、减少高空作业、提高工效、保证工程质量也需要在专用平台上进行预制加工,如排水管、劳动平台等.在预制、组装及检验过程中所使用的样板应符合以下规定:汽油罐、沥青罐、零位罐的弧形样板的弦长不得小于 1.5m,柴油罐、原油罐的弧形样板的弦长不得小于2m,直线样板的长度不得小于1m,测量焊缝角变形的弧形样板弦长不得小于1m.罐底边缘板的预制切割采用手工或半自动火焰切割,罐壁板的预制切割采用半自动切割机.罐顶板和罐底边缘板的圆弧板,可采用气焊切割加工,罐顶板直线段采用半自动切割机切割.钢板边缘加工面应平滑,不得有夹渣、分层、裂纹及熔渣等缺陷,火焰切割坡口产生的表面硬化层应磨除.壁板焊接接头的坡口的型式及尺寸应符合设计图纸要求.所有预制构件在保管、运输及现场堆放时应采取有效措施防止变形、损伤和锈蚀.底板预制按罐底排板图,确定每张板的几何尺寸,切割加工后的每张底板都应做好标识,并复检几何尺寸、做好自检记录.预制弓形边缘板及不规则板,钢板切割采用半自动切割机切割和手工切割相结合的切割方法.预制好的罐底板应做好标识,然后进行防腐.A 罐底板的预制主要工序为:准备工作→材料验收→划线→复验→切割→打磨→下一道工序.B 底板预制应符合以下规定:弓型边缘板允许偏差 弓型边缘板测量部位罐顶预制 储罐罐顶的预制严格按罐顶排版图进行分块预制.顶板加强筋应进行成型加工,加强筋应用成型样板检查,间隙需小于2㎜;加强筋与顶板组焊时,应采取防变形措施. 加强筋的拼接采用对接接头时,加垫板,且必须完全焊透,采用搭接时,其FC DB A搭接长度不得小于加强筋宽度的2倍.顶板预制成型后,用弧型样板检查,其间隙需小于10㎜.壁板预制A 罐壁板的预制工序为:准备工作→材料验收→钢板划线→复验→切割→坡口打磨→滚板成型→检查、记录→准备安装组对.B 罐壁板预制要严格按照图纸要求,采用半自动切割机进行坡口加工,壁板几何尺寸要严格按罐壁排板确定.同时要做好预制检查记录.壁板尺寸的允许偏差符合下表:壁板尺寸测量部位壁板卷制后,应立置在平台上用样板检查,垂直方向上用直线样板检查,其间隙不得大于1mm,水平方向上用弧形样板检查,其间隙不得大于4mm.壁板滚圆时,吊车配合要注意下滚床时防止外力引起不可回塑性变形.滚制后,应立置在平台上检查,合格后,再放在准备好的成型胎具上.构件、附件预制严格按施工图纸和规范的要求,按方便安装施工,尽可能减少安装工作量,DC F A E B尤其是高空作业工作量的原则,最大限度的加深预制.A量油管等预制成型后必须保证水平放置的直线度不超过规范要求,量油管上的钻孔要用锉刀把开孔内壁的毛刺全部剔除,并保证内壁光滑,以防止量油装置安装后不能正常使用.B抗风圈预制时要采取防焊接变形措施,成型后弧形曲率和翘曲变形不应超过构件长度的0.1%,且不大于4mm.C加强圈、包边角钢的预制曲率同设计曲率,弧形加工预制产生的直段要采取预弯或者火焰加热纠正,以保证构件整体成型,翘曲变形也必须控制在设计规范要求范围内.D盘梯、通气阀、排水管、通气管、人孔需要预制的以及其它有关附件按有关设计文件、规范进行预制焊接.4.5储罐组装组装前应组织相关人员进行基础验收,合格后方可进行储罐组装.储罐组装时,将构件的坡口和搭接部位的泥砂、铁锈、水及油污等清理干净.拆除组装用的工卡具时,不得损伤母材.钢板表面的焊疤应打磨平滑.如果母材有损伤,应按有关要求进行修补.罐底组装基础验收合格后,在基础上确定罐的具体方位,划出"十"字中心线,作为罐底铺设的基准线.依据罐底排板图,在基础上划出各底板的位置线,然后开始罐底铺设.A、罐底组装要求:底板铺设前其下表面应涂刷防腐涂料,每块底板边缘50mm内不刷;中幅板搭接宽度允许偏差为±5mm;搭接接头三层钢板重叠部分,将上层底板切角,切角长度为搭接长度的2度为搭接长度的2/3,在上层底板铺设前应先焊接上层底板覆盖的角焊缝.B 、底板铺设边缘板铺设后,再进行中幅板的铺设.中幅板铺设时,先铺设中间条板,再向两侧铺设中幅板,铺设时必须在条板上划出中心线,保证其与基础中心线相重合,整板采用铺设一张,就位固定一张的方法.具体工序:施工准备→罐底放线→罐底边缘板垫板铺设→罐底边缘板组对→中间走廊板铺设→大板铺设→两侧走廊板铺设点焊→小板排列→大角缝组对→收缩缝及剩余罐底焊缝组对.C 、罐底放线:以基础中心和四个方位标记为基准,画十字中心线,并确定基准线做出永久标记.划出底板外圆周线,考虑焊接收缩量,底板外圆直径应比设计直径放大80mm.基础划线时还应考虑基础坡度差,划线半径 R= r 2+h 2+c 2R-实际划线半径 r-设计图纸所标之半径h-半径r 处的坡度差 c-收缩量D 、边缘板铺设边缘板采用对接形式,在后一块边缘板铺设前,要在前一块边缘板坡口处点焊垫板,边缘板之间不点焊,只用临时卡具固定.坡口型式,根据收缩系数及施工便利,选用外大内小的外坡口型式,外侧间隙e1为6-7mm,内侧间隙e2为8—12mm. 边缘板铺设时,按270°180°→270°的方位进行定位铺设,,必须保证组对间隙内大搭接量外小的特点,边铺设边用组合卡具固定.图如图所示:E 铺设中心定位板〕中心的一块底板〔,并在该板上画出底板中心点和中心线,打上样冲眼作出明显标记,铺设顺序如下:中幅板铺设时按设计规定尺寸制作组对挡板,以方便组对时控制搭接量. 中幅板边组对边点焊,点焊时两底板要紧贴,间隙控制在1mm 以下;点焊方式采用隔200mm 焊50mm 的方法,点焊时一定要注意:搭接丁字缝处覆盖角焊缝要先焊接完成后再铺上层板.铺中幅板时要随时检查板的位置与排版图相符合,铺板时要保证与基础踏实接触.小板的下料尺寸,要根据计算尺寸或现场量取尺寸的径向方向放大150mm 确定.小板与边缘板组对时,小板应沿径向方向预留100mm 余量,铺板调整后用组合龙门板将小板压紧固定,余量等收缩缝焊接时再切割.如下图所示:,切角长度按搭接长度的2倍确定,切角后用大锤锤击角接处,直至搭接角处板与板间缝隙达到焊接要求,切角示意图如下图所示:罐顶安装小板固定结构示意图8-12mm先按胎具图预制好罐顶胎具,见下页图.然后立第一层壁板,安装好包边角钢<包边角钢与罐壁焊缝暂不焊接>,此时可进行顶板组装.组装过程中焊工始终配合铆工点焊顶板的搭接缝,焊接前焊工应检验所点的焊缝是否符合要求,检查合格后,即可根据罐顶焊缝数配备焊工,使之均布在整个罐顶上,采用分段退焊法由中心往外施焊.罐顶板施焊完毕后,焊工可进行包边角钢与罐顶板,包边角钢与罐顶板搭接焊缝的焊接,焊工均布四周采用分端退焊法向同一方向施焊.上数第二圈至底圈壁板安装每圈壁板应备有调整板,除顶圈留一块外,其余各圈留两块调整板,对称分布,调整板每块留300mm 余量,调整板在封口时切割.在储罐内部距罐壁500mm 左右的同心圆上均布电动倒链,电动倒链固定在倒装立柱上.倒装立柱用φ273×6钢管制成,高4m<考虑到重复利用>,立柱上端吊耳、底座及筋板均用δ=20mm 钢板制作而成.倒装立柱应对称均布,距罐壁的距离应以电动倒链与起吊吊耳基本在一条铅垂线上为佳.立柱安装必须保证垂直,如与罐底接触有间隙,可垫薄钢板找平,并焊接牢固.为防止立柱失稳,在立柱3/4高度位置安装两根斜撑,斜撑用L75×7角钢制作.斜撑之间的夹角及斜撑与罐底的夹角均以45℃为宜.对称的两根立柱之间用钢丝绳拉紧.在每圈罐壁下端用背杠加固,背杠用[20槽钢滚弧制成.用龙门卡具将背杠与罐壁固定在一起.在电动倒链下方的背杠上焊接起吊吊耳,电动倒链通过控制装置提升起吊吊耳,将力传到背杠及罐壁上,达到提升罐壁的目的,电动倒链可同步提升,也可单独提升.电动倒链提升示意图见下图:吊具准备完毕后,围上数第二圈壁板,组对点焊纵缝,封口处分别用两个钢索罐壁电动倒链3t 手拉倒链拉紧,然后开始焊接纵缝.纵缝外侧焊完后,即可开始提升顶圈罐壁.提升时将封口处倒链适当松开,以免起升困难或将第二圈壁板带起.提升前先将电动倒链吊钩挂在起吊吊耳上,并使之拉紧.安排一人检查,使拉紧程度均匀.同时检查背杠是否顶紧,龙门卡具是否焊牢,倒装立柱斜撑是否安全可靠.一切准备就绪后,开始提升.提升时电动倒链应由专人集中控制,同步运行.提升过程中应密切注意提升是否平稳正常.发现异常情况,应立即停止提升,查明原因,消除隐患后重新开始提升.提升到约600mm 左右高度时,暂停.检查电动倒链是否同步运行,提升高度是否一致,受力是否均衡,背杠有无变形,倒装立柱有无异常等.如无问题,可继续提升.如果电动倒链不同步,则对个别倒链单独控制调整,直至受力状态,提升高度一致后,再集中控制,同时进行提升.重复上述操作,直至提升到所需高度.提升示意图如下页图:提升到位后,拉紧封口倒链,测量周长、切割余量,组对点焊封口处纵缝,然后开始组对顶圈与第二圈壁板的环缝.环缝组对时,可个别升降电动倒链,以调整环缝组对间隙.环缝组对点焊完毕后,应先焊封口处纵缝外侧焊缝,然后焊接环缝外侧焊缝.外口焊完后,里口清根,检查合格后,焊接里口焊缝.里外口均焊完毕,自然冷却到环境温度后,撤下背杠,用电动倒链将背杠放下,重新安装到第二圈板下口,并顶紧固定好.然后安装其余倒装立柱,每根立柱挂10t 电动倒链,立柱的加固与上述相同,对应的两根立柱间用钢丝绳拉紧.在第二圈壁板外侧安装第三圈板,围板且组对点焊完毕后,焊接纵缝,纵缝焊好后,同提升顶圈壁板一样,重复上述检查,提升第二圈壁板,组对第三圈封口纵缝,然后组对第二圈与第三圈之间的环缝.组对好后焊接,焊完后回落背杠,安装到立柱拉紧钢电动倒链斜拉杆 立柱罐地板吊耳背杠 挡板 壁板 垫板第三圈壁板下口,重复上述过程,直到罐壁全部安装完毕.底圈壁板组对焊接时在进出口处留一块封口调节板暂不上,由此将罐内倒装吊具、背杠等所有手段用设备、材料全部运出罐外,随后开罐壁人孔,安装最后一块壁板,然后组对焊接大角缝,组对焊接收缩缝.A罐壁组装检查:①底圈壁板相邻两板上口水平的偏差不大于2mm,在整个圆周上任意两点水平偏差不应大于6mm.壁板的铅垂允许偏差不大于3mm,组焊后,在底圈罐壁1m高处,内表面任意点半径允许偏差±19mm.②壁板组装时,应保证内表面平齐,错边量应符合以下规定:纵向焊缝错边量:板厚δ≤10mm 允许错边≤1mmδ>10mm 允许错边≤1.5mm环向焊缝错边量:上圈板厚<8mm 允许错边≤1.5mm上圈板厚≥8mm 允许错边2/10δ且≤3mm③组焊后焊缝的角变形用1m长的弧形样板检查,应符合下表规定:罐壁焊缝的角变形表④组焊后,罐壁的局部凹凸变形应平缓,不得有突然起伏,且应符合下表规定:罐壁的局部凹凸变形控制表⑤罐体的开孔接管,应符合以下要求:开孔接管的中心位置偏差,不得大于10mm,接管外伸长度的允许偏差,应为±5mm;开孔补强板的曲率,应与罐体曲率一致;开孔接管法兰的密封面应平整,不得有焊瘤和划痕,法兰的密封面应与接管的轴线垂直,倾斜不应大于法兰外径的1%,且不得大于3mm,法兰的螺栓孔应跨中安装.顶圈壁板及包边角钢安罐底焊接完毕,且无损检测、真空试漏合格后,按照排板图安装顶圈壁板.顶圈壁板安装后必须保证壁板垂直度、椭圆度和上口水平度.壁板垂直度、椭圆度和上口水平度调整好后,将壁板临时固定,在壁板纵缝上安装三块防变形圆弧板,以防焊接变形,焊接可先焊外侧纵缝,里口清根,再焊内侧纵缝.顶圈壁板安装完后安装包边角钢,其拼接缝和壁板纵缝应错开200mm以上.附件安装工序流程:准备工作→罐壁防水孔→人孔安装→加强圈、抗风圈安装→盘梯安装→包边角钢安装→量油管、液位测量管安装→劳动保护结构安装→交工验收.①加强圈在罐壁组装过程中安装,采取分段预制吊装.②包边角钢的对接焊缝与罐壁的纵缝应错开200mm以上.③罐壁和罐顶开孔接管及补强圈焊接时,在罐壁开孔背面打上圆弧板,防止罐壁及罐顶焊接后变形.④油管、液位测量管安装时,必须保证其垂直度偏差≤±5mm.4.6储罐检查与验收储罐的检查和验收按GBJ128-90《立式圆筒形钢制焊接油罐施工及验收规范》及设计要求进行.焊缝的外观检查外观检查前应将熔渣、飞溅清理干净.焊缝的表面质量,应符合以下规定:焊缝的表面及热影响区,不得有裂纹、气孔、夹渣和弧坑等缺陷;对接焊缝的咬边深度,不得大于0.5mm;咬边的连续长度,不得大于100mm;焊缝两侧咬边的总长度,不得超过该焊缝长度的10%;底圈壁板与边缘板的T形接头,罐内角焊缝靠罐底一侧的边缘,应平滑过渡,咬边应打磨圆滑;罐壁纵向对接焊缝不得有低于母材表面的凹陷.罐壁环向对接焊缝和罐底对接焊缝低于母材表面的凹陷深度,不得大于0.5mm.凹陷的连续长度不得大于100mm;凹陷的总长度,不得大于该焊缝总长度的10%.对接焊缝的余高〕mm〔焊缝检查及严密性试验从事油罐焊缝无损探伤人员,必须具有国家有关部门颁发的并与其工作相适应的**书.罐底的所有焊缝应采用真空箱法进行严密性试验,试验负压值不得低于53Kpa,无渗漏为合格;开孔的补强板焊完后,由信号孔通入100—200Kpa的压缩空气,检查焊缝严密性,无渗漏为合格.罐体几何形状和尺寸检查①罐壁组装焊接后,几何形状和尺寸应符合以下规定:罐壁高度的允许偏差不应大于70mm;罐壁铅垂的允许偏差不大于50mm..②罐壁局部凹凸及底圈壁板内表面半径允许偏差应符合有关规定.③罐壁上的工卡具焊迹应清除干净,焊疤应打磨平滑.④罐底焊接后,其局部凹凸变形的深度不应大于变形长度的2%,且不应大于50mm.充水试验储罐的充水试验、罐壁强度及严密性试验、固定顶的严密性、强度和稳定性试验应严格按照每台储罐的技术要求进行.罐体无损检测合格及所有配件、附件安装完毕,充水试验前,应进行联合检查,检查合格后,封闭人孔等所有开孔,开始充水,进行充水试验.充水过程中,设置专人进行监控,发现异常情况应及时处理,处理合格后方可继续上水.充水试验结束后,罐体内的水应按业主要求和排放位置及时排放.①油罐在充水试验中,要检查以下内容:罐底严密性;罐壁强度及严密性;固定顶的严密性、强度和稳定性;基础的沉降观测.②充水试验前,应符合以下规定:充水试验前,所有附件及其它与罐体焊接的构件,应全部完工;充水试验前,所有与严密性试验有关的焊缝,均不得涂刷油漆;充水试验应采用洁净水,水温不应低于5℃;充水高度为设计最高液位下1m处.充水试验中应加强基础沉降观测.在充水试验中,如基础发生不允许的沉降,应停止充水,待处理后,方可继续进行试验;充水和放水过程中,不得使基础浸水.③罐底的严密性,对罐底焊缝进行真空试漏并在充水试验过程中罐底无渗漏为合格,若发现渗漏,应按规定补焊.④罐壁的强度及严密性试验,应以充水到试验要求高度并保持48h后,罐壁无渗漏、无异常变形为合格.发现渗漏时应放水,使液面比渗漏处低300mm 左右,并应按规定进行焊接修补.⑤罐顶严密性及强度试验应在设计最高液位下1m时进行缓慢充水升压,在罐内空间达到试验正压后,以罐顶无渗漏为合格,试验后立即恢复常压,使罐顶与大气相通.⑥罐顶稳定性试验应在水位达到罐顶边梁后进行放水,在罐内空间达到试验负压〕1500Pa〔后,以罐顶无异常变形为全格, 试验后立即恢复常压,使罐顶与大气相通.基础的沉降观测①储罐在充水试验时要进行沉降观测,做法为:在罐壁均布12个观测点用φ14〕L=200mm〔的钢筋钩焊于距罐底板200mm高处.②观测要求沉降观测应在基础施工完毕,罐体充水前、充水过程中、充水稳压阶段、放水过程中进行.测量精度为Ⅱ级水准.由专人定期测量,按规定做记录.观测点要严加保护,以防磨损或撞坏.③储罐基础沉降观测方法储罐充水时,可快速充水到罐高的1/2进行沉降观测,并与充水前观测到的数据进行对照,计算出实际的不均匀沉降量.当未超过允许的不均匀沉降量时,可继续充水到罐高的3/4,再进行观测,当仍未超过允许的不均匀沉降量,可继续充水到最高操作液位,分别在充水后和保持48h后进行观测,当沉降量无明显变化,即可放水;当沉降量有明显变化,应保持最高操作液位,进行每天的定期观测,直至沉降稳定为止.4.7 储罐焊接方案由于油罐储存介质为易燃品,对储罐焊缝质量要求较高,这就要求我们要从各个环节来保证焊接质量,包括拍片合格率和焊缝外观成型,同时要控制焊接变形,减少返工.本工程储罐材质为08KP和Q235-A,焊接方法罐壁、罐底用手工焊全部选用手工焊的焊接方法.焊前准备①储罐施工前,需按照4708—92《钢制压力容器焊接工艺评定》和GBJ128-90《立式圆筒形钢制焊接油罐施工及验收规范》的规定进行焊接工艺评定.②所有参与油罐焊接的电焊工必须持证上岗.③油罐施工前,应根据焊接工艺评定报告等制定油罐焊接工艺.④焊接材料应设专人负责保管,使用前按规定烘干,烘干后的焊条,应保存在100—150℃恒温箱中,随用随取,现场使用时,应备有性能良好的保温筒.⑤焊材选用所有储罐焊材选用见施工图要求.焊接要求①定位焊及工卡具的焊接,应由合格焊工担任,焊接工艺应与正式焊接相同.引弧和熄弧都应在坡口内侧,每段定位焊缝的长度不宜小于50mm.②焊接前应检查组装质量,清除坡口面及坡口两侧20mm范围内的泥沙、铁锈、水分和油污,并应充分干燥.。

钢制立式固定顶储罐的工艺设计 精品

钢制立式固定顶储罐的工艺设计 精品

1 绪论钢制立式固定顶储罐的工艺设计部分包括材料的焊接性分析,焊接方法的选择,焊接材料的选择,焊接参数的选择,焊缝位置的布置、焊接坡口的选择,焊接耗材的计算,焊接设备以及其它使用设备的选择,装配工序的选择,以及焊后热处理,焊后检验等,根据以上部分制作焊接工艺卡以便实际生产使用。

1.1钢的类型及化学成分焊接性是金属材料是否能适应焊接加工而形成完整的、具有一定使用性能的焊接接头的特性。

其主要依据两个方面来判别:一是金属在进行焊接加工中是否容易产生缺陷;二是所形成的焊接接头在一定使用条件下的可靠运行的能力。

所以焊接性就分为了工艺焊接性和使用焊接性。

工艺焊接性就是在一定焊接工艺条件下,获得优质、无缺陷的焊接接头的能力;使用焊接性焊接接头满足某种使用性能的能力,通常包括常规的力学性能、低温韧性、抗脆断性能、高温蠕变、疲劳性能、持久强度以及抗腐蚀性和耐磨性等指标。

前者是关于材料能不能焊接的问题,后者是关于焊后能不能使用的问题。

本立式固定顶储罐选用的材料为16MnR为钢材属于低碳钢的碳素钢种类。

16MnR 钢是细晶粒的铁素体型低温钢,细晶粒钢通过正火或调质处理后获得良好的综合性能,属低合金系统,温度等级为- 40 ℃,热轧热处理状态,其中碳及其它合金元素含量较低,下表1.1给出了碳素钢的化学成分。

表1.1 16MnR的化学成分[]1牌号化学成分(质量分数)∕﹪C Si Mn Ni V Nb Al s P S不大于16MnR ≤0.20≤0.55 1.20~1.60 ———≥0.0200.025 0.0151.2 焊接性分析表1.2 16MnR 的力学性能[]2钢号板厚(mm ) 试验温度(℃) )(a s MP σ)(a b MP σ)(%5δ)(%ψ)(k J A V16MnR≤16+20-40345470~63021~22_34>16~25325根据国际焊接学会(IIW )所采用的碳当量(CE )计算公式:5156VMo Cr Cu Ni Mn C CE ++++++= (%) 将16MnR 所含化学成分的相应数值代入上式,计算其碳当量。

金属拱顶储罐施工方案

金属拱顶储罐施工方案

5000m3金属拱顶储罐施工方案1.工程概况1.1工程特点1.1.1储罐施工焊接量大、板材薄,壁板焊接易变形,要投入足够的具有储罐施工经验的焊工及先进的焊接设备(见附表),才能保证焊接质量及施工工期。

1.1.2 储罐施工钢材倒运量大,要配备足够的运输和起重车辆。

1.1.3 储罐所使用的焊接材料:碳钢之间采用J427;碳钢与0Cr18Ni9之间采用A302。

1.1.4 储罐安装采用吊车吊装法和手动葫芦提升法,吊车吊装法和手动葫芦提升法就是在储罐内壁周边均匀设置树立小扒杆,通过悬挂在小扒杆顶端的手动葫芦来提升已组装好的罐顶和罐壁的组合体。

倒装法的施工程序是由上而下逐圈组对,逐圈提升直至组装完最后一圈壁板,提升前在壁板上设置强度足够的胀圈,以防止壁板在提升过程中的变形1.2工程主要实物量1.3 编制依据1.3.1 业主提供图号为EQ23-1693,1694,1695,1696,1697,1698储罐施工蓝图及有关的技术文件。

1.3.2 GB50128-2005《立式圆筒形钢制焊接储罐施工及验收规范》。

1.3.3 JB4730.1~4730.6-2005 《承压设备无损检测》1.3.4 GB50236-98 《现场设备、工艺管线焊接工程施工及验收规范》2.施工程序施工主要程序见下表:序号工序名称管理点1 施工准备①技术准备:核对图纸。

②资源准备:现场场地三通一平、水电到位、设备机具准备齐全。

③自制工具制作。

④对底板预制质量进行验收:a材质证(或复验报告);b几何尺寸;c 底面防腐质量(填写隐蔽记录)。

⑤材料在打砂场打砂,涂刷防腐底漆2油罐基础验收①核对土建施工单位提供的资料。

②现场检查基础。

③对不合格处返工返修及再次检查。

3 底板预制铺设及焊接①底板按排板图进行下料预制。

②按排板图在基础上放线。

③铺设边缘板(边缘板与中幅板的焊缝待壁板与边缘板焊完后再焊接)。

④铺设中幅板及点焊。

⑤中幅板焊接。

⑥顶圈壁板放线。

储罐施工方案(1)

储罐施工方案(1)

储罐施工方案(1)
前言
储罐是工业生产中常见的设备,用于存储各种液体或气体。

其施工方案的设计
和执行对于储罐的安全运行至关重要。

本文将详细介绍一种储罐的施工方案,包括施工准备、材料准备、施工流程等内容。

施工准备
在进行储罐的施工之前,必须进行充分的准备工作。

首先要确定储罐的类型和
尺寸,以及施工的地点和环境。

然后需要准备相应的施工人员和设备,确保施工过程顺利进行。

此外,还需要制定详细的施工计划和安全方案,以确保施工过程中的安全。

材料准备
在储罐的施工过程中,需要使用各种材料,包括钢板、焊接材料、涂料等。


些材料必须符合相关的标准和规定,以确保储罐的质量和安全性。

在进行施工之前,必须对材料进行检查和测试,以确保其符合要求。

施工流程
储罐的施工包括多个步骤,包括制作储罐的结构部分、安装附件、进行焊接和
检测等。

在进行这些工作的过程中,必须确保施工人员遵守相关的操作规程和安全措施,以确保施工质量。

此外,还需要对施工过程进行严格的监控和管理,以及时发现和解决问题。

总结
储罐的施工是一个复杂的过程,需要多方面的准备和协调。

只有在严格遵守相
关规定和标准的情况下,才能保证储罐的安全运行。

希望本文介绍的储罐施工方案能够为相关从业人员提供参考,并促进工程建设的顺利进行。

储罐新增工程施工

储罐新增工程施工

储罐新增工程施工随着我国经济的快速发展,石油、化工等行业对储罐的需求日益增长。

储罐作为储存液态物质的重要设施,其安全性、稳定性和可靠性至关重要。

在新建或扩建储罐时,施工质量直接影响到储罐的使用寿命和安全性。

本文以某项目储罐新增工程为例,对储罐新增工程施工进行简要介绍。

一、工程概况本工程为某石油公司新建一个储罐区,其中包括一个10000m³的浮顶储罐和一个5000m³的固定顶储罐。

储罐区位于公司厂区预留用地,占地面积约为20000m²。

工程内容包括储罐本体施工、基础施工、管道铺设、电气仪表安装等。

二、施工准备1. 技术准备:根据储罐的设计图纸和技术要求,组织施工人员学习相关规范、标准,确保施工人员掌握储罐施工的技术要领。

2. 施工现场准备:对施工场地进行平整、清理,设置安全警示标志,确保施工安全。

3. 材料准备:根据工程量清单,提前采购所需的材料,并对材料进行验收、检验,确保材料质量。

4. 设备准备:配备足够的施工设备,如挖掘机、吊车、泵车等,确保施工顺利进行。

三、施工过程1. 基础施工:首先进行储罐基础的开挖,开挖深度应满足设计要求。

然后进行基础垫层的铺设,垫层材料应符合设计要求。

最后进行基础混凝土的浇筑,浇筑过程中应严格控制混凝土的强度和密实度。

2. 储罐本体施工:储罐本体施工主要包括浮顶储罐和固定顶储罐的制造。

浮顶储罐制造过程中,应注意浮顶与罐体之间的连接,确保连接处的严密性。

固定顶储罐制造过程中,应注意固定顶的焊接质量,防止罐体泄漏。

3. 管道铺设:根据设计图纸,进行管道铺设。

管道铺设应遵循美观、安全、实用的原则。

管道焊接应符合相关规范要求,确保焊接质量。

4. 电气仪表安装:根据设计要求,进行电气仪表的安装。

电气仪表的安装应符合相关规范,确保设备正常运行。

5. 调试与验收:施工完成后,对储罐进行调试,确保储罐的各项性能指标达到设计要求。

最后进行验收,验收合格后,交付使用。

10万m3储罐施工方案

10万m3储罐施工方案

检查。壁板卷制后应直立在平台上,水平方向用内弧样板检查,其间隙不得
大于6mm。垂直方向用直线样板检查,其间隙不得大于3mm。
u 在卷制壁板时,应用吊车或吊装机具配合,防止在卷制过程中使已卷成的圆
弧回直或变形,卷制好的壁板应用专用胎架运输、存放。 4.4.5 钢板预制加工
●样板及划线:
(1)对加强圈、抗风圈、包边角钢、浮船顶桁架部件,均需制作下料样板,
(2)滚板机前后都应设置栽体滚轮和进出
料平台。
(3)滚板时应先送进2 米进行试压并用专门制作的曲率检查,每一次滚板
序号 工种
单位
数量
1
管理人员

12
2 自动焊

18
3 手弧电焊工

50
4 铆工 5 火焊工 6 起重工 7 电工 8 操作手
9 测量工
10 钳工
11 力工

20

14

6

2

5

1

2

40
备注
合计

170
注:本计划表是以每班拾小时工作制为基础的。 4.2施工程序
储罐的主要施工程序如下图:
4.3储罐预制一般要求
u 弓形边缘板的对接接头,宜采用不等间隙,外侧间隙e1 宜为6~7mm,内侧 间隙e2 宜为8~12mm。
e1
4.4.2 弓形边缘板尺寸的测量部位如下图,e2其允许偏差应符合下表的要求。
1)弓形边缘板 许尺寸偏差如下表1: 图 1 示为弓形边缘板几何尺寸测量部位
表 1弓形边缘板尺寸 许偏差
测量部位
储罐安装工程
10万 m3储罐施工方案

不锈钢储罐施工方案

不锈钢储罐施工方案

不锈钢储罐施工方案1. 编制说明和依据1.1 编制说明本方案适用于宁波宁兴液化储运有限公司镇海液体化工物流工程不锈钢储罐施工,拟采用手动机械提升倒装工艺、液压顶升倒装工艺施工,本方案就两种工艺分别叙述,具体采用哪种工艺根据实际情况确定,方案内容不详尽部分参见国标GBJ128-90《立式圆筒形钢制焊接油罐施工及验收规范》。

如有设计修改时随时调整、补充施工方案。

1.2 编制依据1)设计图纸2)《立式圆筒形钢制焊接油罐施工及验收规范》GBJ128-903)现场情况4)我单位类似工程施工经验2. 工程概况2.1 工程简介宁波宁兴液化储运有限公司镇海液体化工物流工程共有不锈钢固定顶储罐共5台,其中精细类化工物料DMF储罐3台(全为800m3),材质为0Cr18Ni9。

精细类化工物料冰醋酸储罐2台(500m3 1台,800m3 1台),材质为00Cr17Ni14Mo2。

2.2 储罐主要技术参数2.2.1. 800m3储罐技术参数罐体规格:φ8000*16000,壁厚5~9mm拱顶高度1024mm,厚度δ=5mm罐底直径:φ8700mm,罐底板厚δ=8mm,条状敷设,1/100单坡向,双面对接焊倾斜罐底。

金属总重量:26194 kg。

公称容积:800m3充水试验高度:12.85m。

2.2.2. 500m3储罐技术参数罐体规格:φ7200 * 12440,壁厚δ=5~8mm。

拱顶高度880mm,厚度δ=5mm。

罐底直径:φ7500,罐底板厚δ=8mm,条状敷设,1/100单坡向,双面对接焊倾斜罐底。

金属总重量:23094Kg公称容积:500 m3充水试验高度:10.85m。

2.3设计主要技术要求2.3.1. 焊缝检测(查)要求✧罐底真空试漏,真空度53 Kpa。

✧焊缝无损检测标准JB4730-94。

✧对接焊缝检测方法X射线探伤,合格级别III级,检测数量按GBJ128-90执行。

✧罐壁与罐底角焊缝检测方法,渗透探伤,合格级别为I级。

某炼油厂固定顶储罐增设内浮顶检修施工方案-自控部分

某炼油厂固定顶储罐增设内浮顶检修施工方案-自控部分

**石化公司炼油厂储运固定顶储罐增设内浮顶(安装部分)施工方案编制:审核:批准:**安装公司20 年月日一、项目名称:炼油厂储运固定顶储罐增设内浮顶-自控部分二、项目地点:建北罐区三、项目概况:本项目主要是**公司炼油厂储运固定罐部分增设内浮顶-自控部分,由**设计公司负责设计,蓝图号**,**安装公司负责本项目自控工程的安装及配合调试工作。

本次施工位置位于炼油厂建北罐区,施工期间属于火灾爆炸危险区域,施工涉及专业有仪表工、电焊工。

根据我公司现行施工方案及检维修作业规程,本次施工引用我公司颁布实施的《各工种安全操作规程》。

5.1作业条件确认:5.1.1施工相关票证已全部办理完毕(作业许可证、临时用电许可证、动火作业许可证、高处作业许可证、进入受限空间许可证)。

5.1.1车间已确认现场具备施工条件,做到:(1) 未实施能量隔离停止作业,确认方法:能量隔离清单、能量隔离图与现场上锁挂签一一确认。

(2) 作业风险评价不到位停止作业。

(3) 作业人员个人防护不到位停止作业。

(4) 施工前,施工安全措施未落实停止作业。

(5) 作业人员不清楚本次方案/作业卡内容停止作业。

(6) 工作内容与许可证内容不符停止作业。

(7) 一个复检:工作前双方必须对安全条件复检合格方可作业。

5.2仪表设备安装及系统送电5.2.1供电系统送电前,系统内所有的开关应置于断开位置,并应检查熔断器的容量。

在仪表工程安装和试验期间,所有供电开关和仪表的通电断电状态都应有显示或警示标识。

5.2.2控制阀及执行机构安装a 控制阀出库应核对制造厂质量证明书。

按设计控制阀数据表核对铭牌内容以及规格、尺寸、材质等,检查各部件。

控制阀由工艺专业安装,仪表专业负责检查、接线、接管和调试。

b控制阀的安装位置应便于观察、操作和维护。

执行机构应固定牢固,操作手轮应处于便于操作的位置。

执行机构的机械传动,在全长范围内应灵活、平稳、可靠。

气动及液动执行机构的信号管应有足够的伸缩余度,不得妨碍执行机构的动作,液动执行机构的安装位应低于控制器5.2.3 盘、箱安装工程5.2.3.1.型钢底座安装应做到外型尺寸与盘(操作台)相符、位置符合设计要求、底座上表面水平,且高出地面、固定牢固、油漆完好、接地符合设计要求或有关规范规定、其直线度、水平倾斜度允许偏差应符合规范规定。

储罐焊接安装施工方案

储罐焊接安装施工方案

目录1.0工程概述 (1)2.0编制依据 (1)3.0、施工工序及质量要求 (1)3.1、材料的验收 (1)3.2、主要施工程序 (2)3.3、下料要点 (3)3.4、罐的预制 (4)3.5、罐的拼装 (6)3.6、焊缝检验及水压实验 (13)3.7储罐防腐 (14)3.8、清扫、封口 (14)4.0、安全保证措施 (14)5.0 质量保证措施 (15)6.0、施工机具计划 (16)1.0工程概述本实施计划针对扬-巴一体石化项目C1 装置中储罐T3890\V3730编制,因储罐直径超高,如果整体制作,运输比较困难,所以方案确定为现场进行组装。

储罐为固定拱顶结构,按照罐的具体尺寸确定施工方法为倒装法,倒装工具采用手动葫芦,安装顺序从顶部开始依次向下拼装,其规格尺寸见下表:2.0编制依据2.1、钢制贮罐施工规范…………………………………………API 6202.2、立式圆筒形钢制焊接油罐施工及验收规范……………………GBJ128—90 2.3、中鼎工程公司所提供的罐的制作图纸和相关文件2.4、IMT 防腐规范40-010-00-0-0-00-0042.5、IMT 储罐焊接40-010-00-T-0-00-0053.0、施工工序及质量要求3.1、材料的验收所有钢材和焊接材料需要有产品合格证书,如无产品合格证书或者对材料产生疑问需对材料进行复检。

到货钢板必须逐张进行外观检查,其表面质量应符合现行相应钢板标准的规定和罐施工规范要求。

钢板表面锈蚀减薄量、划痕深度与实际负偏差之和应不超过0.5mm 。

3.2、主要施工程序图一、储罐的拼装工序图3.3、下料要点3.3.1储罐的下料、坡口加工、滚弧在预制厂内进行,单片运至现场组装。

3.3.2根据设计图纸的要求和材料规格绘制排版图。

排版时要结构合理,并考虑套材以节约材降低成本,同时应考虑材料焊缝收缩量,保证组装几何尺寸准确。

3.3.3号料,切割3.3.3.1、下料时根据排版图,认真划线号料,确保尺寸的准确性。

08立式油罐固定顶的设计——【管道与设计储罐强度】

08立式油罐固定顶的设计——【管道与设计储罐强度】

P
0.1E
m
R
2
e m
1/ 2
e 球壳顶板的有效厚度 m 带肋球壳的折算厚度
‹# ›
带肋球壳的稳定性验算: P0<[P] P0——设计内压 [P]——许用外压
‹# ›
罐顶失稳破坏实例
例1 (《油气储运》1999年第3期)青岛石油化工厂507号 油罐为5000m3立式圆柱形拱顶钢油罐。罐顶各设一个DN250机 械呼吸阀和液压安全阀,下方均设有波纹型不锈钢丝阻火器; 顶板厚度6mm,顶板和肋板材质均为Q235-AF。此罐原设计储
存柴油,罐壁未作保本温处节理,内于容199结2年束11月投产。由于生产需
要,临时调用储存蜡油。1994年7月29日发生了罐顶凹陷事故 ,面积超过60m2,下陷最深处达50cm,罐顶部分焊缝被拉伤 ,罐壁上部几处略有凹陷。
原因分析:蜡油储存温度为65℃~75℃,由于油罐未作保温 处理,需要长时间加温,油气上升时,温降梯度太大,石蜡 油油气凝结于阻火器钢丝网上,使油罐呼吸通道堵塞。后来 的大流量付油,致使负压超限。当拱顶受到的外荷载超过许 用临界荷载时,拱顶失稳在所难免。
第四节 球壳的设计
拱顶顶板厚度与罐的大小有关。1000m3或更小的储罐,可采 用光球壳(不加肋),较大的储罐采用加肋拱顶(带肋球壳) 较为经济。
• 我国近几年所设计的拱顶罐, • 2000m3或更小的罐,取球壳厚度4.5mm, • 3000m3取球壳厚度5mm, • 5000m3取球壳厚度6mm, • 10000m3取球壳厚度8mm。
光球壳顶板设计厚度(SH3046-1992)
1
R
10P0 Et
2
顶板设本计节厚内度容,m结束
R 顶板曲率半径,m

储罐安装施工方案

储罐安装施工方案

安装施工流程框图图4—1施工流程图七、施工方案(1)施工部署1。

为保证工程在2010年12月份罐区工程投用,必须发挥我公司多年参加施工建设的管理经验,精心组织,加强协调和管理,充分发挥我公司机具装备的优势和职工一专多能的能力,进一步激励广大职工发扬团结、开拓、求实、奉献的“十建精神”,实现工程的宏观控制目标。

2。

根据以上工程的具体情况,工程将分为三个主要施工阶段进行部署,各个施工阶段的主攻目标和主要形象进度见表基础验收→底板铺设、焊接→第一节壁板组焊→拱顶网架组装焊接→包边角钢及护栏组焊→第一道抗风圈组焊接→大角缝及龟甲缝组焊→第二节壁板组焊→第三节壁板组焊→第二道加强圈组焊→第四节壁板组焊→第五节壁板组焊→第六节壁板组焊→第七节壁板组焊→第八节壁板组焊→第九节壁板组焊→附件安装完毕→其它附件安装→充水试验→清罐→交工验收.主要形象进度表1.施工准备;a.根据设备制作图样,编写详细的施工方案,编制详细的材料、配件预算进行施工材料准备。

b.准备现场临时加工厂:安装好卷板机、剪板机、电焊机、空压机等机械设备. c。

搭设好预制钢平台,并根据方案要求制作工装、卡具和器具,所用计量器具应全部调校合格并在有效期内。

d。

组织施工作业人员认真熟悉施工图样,进行详细的技术交底,了解施工方法、技术要求。

2.材料检验a现场制作设备用钢板、配件、钢管、紧固件等,应具有质量合格证明书,当无合格证或对合格证有疑问时,应对材料、配件进行复验,合格方可使用。

b焊接材料(焊条、焊丝)应具有质量合格证书。

其合格证检测内容和结果应符合相应国家标准规定,否则应进行复验,合格方可使用。

C材料表面锈蚀、薄量、划痕深度与钢板实际负偏差之和,应符合响应国家标准规定.存放过程中,应防止钢板产生变形,严禁用带棱角的物件下垫.D设备的小型接管、法兰、人孔、手孔、紧固件等配件,均在专业加工厂加工成品交付现场使用,配件交付时应具有产品质量合格证。

(3)基础验收底板铺设前,应先会同有关部门对罐基础整体几何尺寸、表面标高、坡度等进行验收(1)基础中心标高允许偏差为±20mm(2)支撑罐臂的基础表面,每3m弧长内任意两点的高差不得大于12㎜.(3)沥青砂层表面应平整密实,无明显的隆起、凹陷及贯穿裂纹。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

固定顶储罐施工方案1.编制说明储罐其主要组成有:罐底、罐壁、罐顶、盘梯、加强圈、消防系统等。

本方案以我公司施工经验和类似储罐施工技术资料和工程招标文件编制。

开工前我们将根据施工图编制详细的施工方案。

2.编制依据1)招标文件;2)《钢制焊接常压容器》JB/T4735-97;3)《立式圆筒形钢制焊接储罐施工与验收规范》GBJ128-90、HG20584-98。

3.方法简述本方案是以固定顶圆桶形储罐为例进行简述。

根据储罐结构形式及外部环境条件,为保证施工进度、施工质量和安全,依据我公司在储罐施工中的成熟经验,我们将采用先进的液压顶升倒装装置进行施工(见如下液压顶升拱顶罐倒装法起吊示意图),首先按图纸要求铺设罐底,组对、焊接、检验后,接着在罐底板组装顶带板和罐顶,同时在罐内安装液压顶升装置,然后上按从上到下的顺序依次倒装余下的几层罐壁板,罐壁板安装完毕后,进行罐底板与罐壁板的角焊,然后进行水压试验,合格后进行衬里和防腐工作。

3.1施工程序罐底板的防腐、铺设、焊接→罐顶带板(第一带板,从上向下)的组装、焊接→搭设罐顶临时支撑→罐顶板的预制、组装、焊接→罐顶带板与罐顶的焊接→液压顶升装置安装→围焊第二带板→液压顶升第一带板→组焊第一、第二带板环缝→围焊第三带板→液压顶升第二带板→组焊第二、第三带板环缝→依次安装其它带板(罐体结构随带板安装)→最后一带板与罐底板焊接→管件及罐体工艺安装→水压试验→罐体打砂除锈→内部及外部防腐→消防系统的安装→交工验收3.2材料控制a. 钢板的检验所有到货钢板,必须有全部实验项目均合格的质量证明书,且质量证明书的炉批号要与钢板上炉批号相同,钢板应逐张进行外观检查,其表面质量应符合设计规定。

b. 型钢的检验所有到货的型钢,都要有经检验合格的质量证明书,其机械性能和化学成分都要在设计选定的技术标准所要求的范围内。

c. 接管、人孔等配件的检验储罐用所有配件均需有项目齐全的出厂合格证明,所有法兰、人孔、密封面均要求不得有划伤,接管弯头厚度与设计图纸相符合。

d. 焊接材料的检验所有到货的焊材(焊条、焊丝)均应有经检验合格的质量证明书,焊材炉批号要与实物相符,焊材的存放应置于干燥的库房内。

3.3设备基础的检验验收在罐底板铺设前,应由业主、总承包商及分包方共同对基础进行验收,待检验合格办理好中交手续后方可进行罐底的铺设。

对基础的检验,除有完整的资料外,其外形尺寸要符合下列尺寸允许的要求:环墙上表面水平度,在任意圆周长度上不得超过±3.175mm,在整个圆周长度范围内不得超过±6.35mm,基础上面任意圆周上的高度与实际计算高度的差值不应大于下述公差:在任意圆周上,应在±3.175mm之内,在总圆周上应在±6.35mm之内。

3.4焊接工艺评定及焊工考核3.4.1.焊工工艺评定焊接工艺评定按《钢制压力容器焊接工艺评定》JB4708-2000或国家有关规范、标准执行,并确保焊接工艺评定的覆盖率100%。

3.4.2.焊工考核焊工考试按《锅炉压力容器焊工考试规则5mm之内。

焊工必须有所施焊相适应的项目合格证。

3.5预制预制将在预制场内进行,底板、罐壁板、罐顶及顶板支撑等预制件,将严格按照设计尺寸进行预制。

a. 底板的预制罐底板的预制下料,采用半自动切割机,不锈钢板采用等离子切割机。

为补充底板焊接后的收缩变形,下料时底板尺寸要求放大0.4-0.5‰。

边缘板下料允许偏差及壁板坡口角度允差应符合规范要求。

坡口处应光滑,焊前应用砂轮机清除掉坡口上的氧化皮及熔渣等杂物。

b. 罐壁的预制钢板的下料易采用半自动切割机或其它机械加工,不锈钢板采用等离子切割机。

坡口处应光滑,焊接前应用砂轮机或其它方法清除坡口处的氧化皮及容渣等杂物。

应保证其几何尺寸符合图纸要求。

钢板的下料偏差及壁板坡口允差应符合规范要求如下:1)钢板在下料前如发现较大变形时,可采用加压或其它无害的方法矫正。

2)壁板在滚弧前,应清除上面浮锈、氧化皮、毛刺及其它杂物。

3)壁板下料完检查合格后,在滚板机上卷圆,卷圆时应用前后拖架。

壁板卷制后,应立置在平台上,水平方向用弦长不小于2m的弧形样板检查,其间隙不大于3mm。

垂直方向上用长度不小于1m的直线样板检查,其间隙不得大于1mm。

滚板示意图如下:4)检查合格后放于弧形运输胎具内(如下图),运入现场,若现场检查不合格必须重新卷制。

现场存放于立置钢板胎具上。

5)要求每块壁板要有尺寸记录和编号。

c. 罐顶板的预制罐顶板的预制下料易采用半自动切割机或其它机械加工,坡口处理应光滑,焊前要清除打磨光滑,每块顶板按设计图和排版图编号,放置于胎具上。

罐顶支撑架的下料、预制应按设计要求进行。

3.6安装3.6.1.罐底的安装在已经验收的基础上,在罐底板铺设前,应根据基础中心及基础纵横中心坐标,在基础上划出十字线,并按罐底放大后的直径尺寸,划出边缘板外圆线及边缘板位置线。

根据排版图应先铺设边缘板后铺中心纵向通条板,然后再向两边对称铺待整个中幅板铺设完毕,再按焊接要求,进行焊接。

罐底板均为对接、背面加垫板。

罐底板所有中幅板焊缝均为对接焊缝、背面加垫板,边缘板为对接焊缝。

罐底板在铺设组对过程中,中幅板和边缘板的对口间隙要符合规范要求。

罐底板的焊接要先焊短缝,后焊长缝,焊缝的焊接易由数名焊工,由中间向两边分段退焊,焊接宜先为隔一焊一,后余下的焊缝再隔一焊一,依次至最后焊缝。

中幅板与边缘板的焊缝,宜在第一带罐壁与边缘板焊接完毕后进行,由数名焊工均匀布置,以同样的速度分段退焊而成。

罐底在焊接前要按要求布置,要有防变形措施(见下图)。

焊接中应注意的事项:按焊接工艺评定的工艺参数,要求所有焊工采用同一电流,同一速度,同一型号焊材、焊接顺序,严格按方案中顺序执行,要求所有角缝3遍成型。

罐底质量检查:1)钢板表面不得有大于等于1mm的凹痕。

2)所有焊缝必须饱满,搭接焊缝腰高不低于8mm,焊缝外观不得有气孔裂纹、夹渣,咬边及凹陷深度最大不得大于0.5mm。

3)罐底成型后局部凹凸变形长度的2%,且不大于50mm。

4)所有罐底板焊缝应进行真空试验,不能进行真空实验的焊缝必须做着色,或煤油渗透等试验,以保证焊缝的质量。

5)罐底边缘板对接接头应全焊透融合,按要求进行无损检测。

3.6.2.罐顶板的安装罐底板安装完毕后,在最上一层壁板上安装包边角钢,之后,在罐内搭设临时中心柱(见下图),按设计要求和位置安装罐顶。

然后进行第一带板与罐顶的焊接。

3.6.3.罐壁的安装1)第一带板与罐顶的焊接后接着围焊第二带板→液压顶升第一带板→组焊第一、第二带板环缝→围焊第三带板→液压顶升第二带板→组焊第二、第三带板环缝点→依次安装其它带板(加强圈及罐体结构随带板安装)。

2)罐壁在安装前,在底边缘板上划好内圆组装线,每隔1.5m左右点焊一个定位板(紧贴内圆线),按罐壁排版图依次将壁板就位,为防止壁板倾倒,每块壁板先加两根斜拉筋固定。

见下图:3)纵缝对口采用卡具,对口间隙用3mm填片隙保证,考虑到壁板立缝焊后的收缩,留一道活口来弥补焊后收缩(见下图)。

1)边缘板与壁板焊接防变形措施见下图:2)第二节壁板安装,其环缝固定用专用胎具设置见下图:3)为提高罐壁刚度,先将胀圈固定在罐壁上,后将吊装托架组装在胀圈上,使胀圈、罐壁、托架、液压顶升机连接在一起形成吊装能力,见下图:3.6.4.储罐附件的安装储罐的附件包括盘梯、平台、人孔、接管等,随罐壁同时安装。

4.无损检测储罐各部位焊接完毕后,经表面检查合格,还要按图纸要求进行无损检测,检测方法、检测比例等均要符合设计图纸的要求,不合格部位返修后按原焊接工艺重新焊接至合格,但同一位置的翻修次数不得超过两次,并作好记录。

5.试验5.1真空试验试验部位:罐底板所有焊缝。

均采用真空箱法试漏(见下图),真空箱内的真空度不得低于设计要求,试验之前应清楚焊缝周围的一切杂物,并对焊缝表面铁锈进行清理,对于试验中发现的缺陷,应在修补后用原来的方法重新进行试验。

5.2补强板试漏试验部位:所有开孔补强板处焊缝。

向补强板信号内引入1 kg/cm2 的压缩空气,此时在补强板内外周边焊缝及罐的内外接缝处刷上肥皂水,进行检验,无渗漏为合格。

5.3盛水试漏部位:整个罐体。

罐壁的强度和严密性试验,用充水来试验,在充水过程中,应对逐带壁板和逐条焊缝进行检查,待充水达到最高操作液位后,保持48小时,无异常变形和渗漏为合格。

罐顶板的强度和严密性放水做负压试验。

试验中若发现渗漏,放水到液面低于渗漏点200mm后,按规定进行焊接修补,再重新充水,直到合格。

6.基础沉降观测对于新建储罐,每台都要进行沉降观测,基础的沉降观测应从储罐开始充水起到罐内充满水后48小时结束。

在罐内充水之前,先根据业主要求设置观测点,并对这些点进行依次观测,记录下基础资料,并分别在充水到罐高1/3、1/2、3/4时进行测量,差值不应大于下述公差:在任意9时后进行观测,记录每次的观测资料,都要与充水前值比较,计算出实际沉降量,每次观测,沉降量若不超过允许的沈降量方可继续充水,充水48小时后无明显沉降,即可放水,若沉降量有明显变化,应持最高操作液位,每天进行定期观测,直至沉降稳定为止,放完水后,应测量基础回弹量,基础的不均匀沉降不得超过设计规定。

罐的沉降观测点和二等水准网基准点可按下图方式布设:7.安全技术措施起重设备在吊重物时,应先试吊,即将重物吊离地面100~200mm,检查确认无问题后方可吊装,吊起重物不得长时间在空中停留,工件就位固定后,方能拆下吊具。

容器的组对应符合以下要求:①点固焊接,作业人员应戴防护眼镜;②组对用的卡具应与意圆周上的高度与实际计算高度的对。

焊工及电弧气刨作业人员,严禁在震动或不平稳的对象上操作,离开氧气瓶,乙炔气瓶等危险物距离≥10m。

使用线坠进行测量时,线坠与线应连接可靠,使用时应先将线坠放在地上,再用手将线坠徐徐提起或将线坠用线事先绕好认线坠徐徐下放,严禁合拿着线端将线坠掷出。

其它安全技术操作规程见业主的施工现场安全规定及职业安全规范。

相关文档
最新文档
