STEP7中的基本数据类型-重要

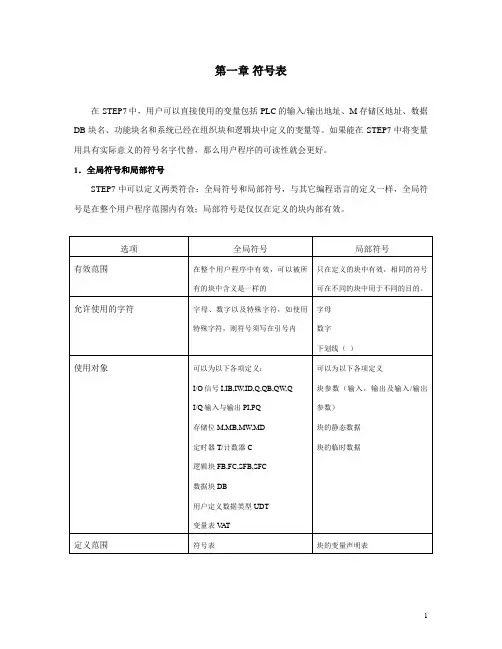

step7编程知识
第一章符号表在STEP7中，用户可以直接使用的变量包括PLC的输入/输出地址、M存储区地址、数据DB块名、功能块名和系统已经在组织块和逻辑块中定义的变量等。
如果能在STEP7中将变量用具有实际意义的符号名字代替，那么用户程序的可读性就会更好。
1．全局符号和局部符号STEP7中可以定义两类符合：全局符号和局部符号，与其它编程语言的定义一样，全局符号是在整个用户程序范围内有效；局部符号是仅仅在定义的块内部有效。
2．符号的定义符号名的长度不能多于24个字符，而且定义时不区分大小写字符。
数据块中的地址（DBD，DBW，DBB，DBX）不能在符号表中定义，而应在数据声明表中定义。
组织块（OB）、某些系统功能块（SFB）以及系统功能（SFC）已被系统根据块的功能预先赋予了符号名。
在符号表中可以定义全局符号，需要注意的是，并不需要下载符号表。
编辑符号后并保持符号表，这时符号表就生效了。
3．符号表的导入导出功能在符号表编辑器中，可以通过导入导出功能。
用户可以导出当前的符号表到一个文本文件，这样就可以用文本编辑器对符号进行编辑，还可以将文本编辑器中的符号表导入到用户程序中。
导出符号表时，用户可以选择文件格式为“*.DIF”，则可以在Excel中打开、编辑并存储DIF文件；也可以选择文件格式为“*.SDF”在Access中打开、编辑并存储SDF文件。
第二章组织块OB组织块（Organization Block），STEP7提供了大量的组织块用于执行用户程序，OB是CPU操作系统与用户程序间的接口。
OB被嵌在用户程序中，根据某个事件的发生，执行相应的中断，自动调用相应的OB。
1．OB1工作原理：CPU启动完毕后，操作系统就调用OB1，并且循环执行OB1的程序，读取当前输入模块的信号状态，刷新输入映像区并接收全局数据。
每一次OB1程序执行完后，操作系统发送全局数据，传送输出映像区数据到输出模块。
循环处理的主程序OB1的优先级最低，除OB90（背景组织块）外，其他所有的OB块均可以中断OB1的执行。

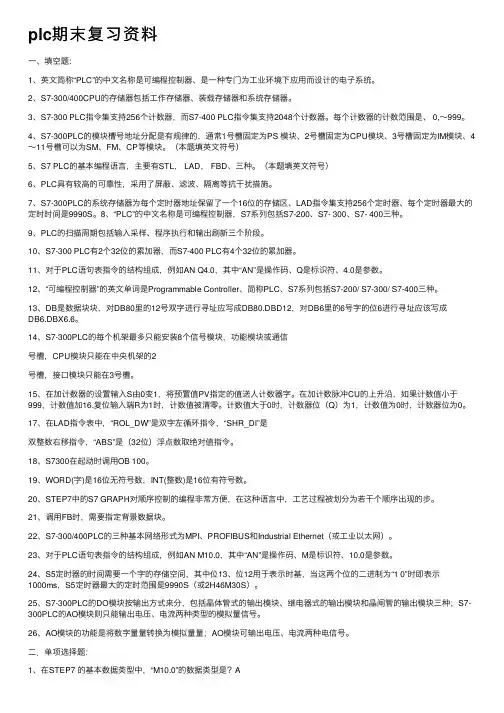

plc期末复习资料
plc期末复习资料⼀、填空题：1、英⽂简称“PLC”的中⽂名称是可编程控制器、是⼀种专门为⼯业环境下应⽤⽽设计的电⼦系统。
2、S7-300/400CPU的存储器包括⼯作存储器、装载存储器和系统存储器。
3、S7-300 PLC指令集⽀持256个计数器，⽽S7-400 PLC指令集⽀持2048个计数器。
每个计数器的计数范围是、 0,～999。
4、S7-300PLC的模块槽号地址分配是有规律的，通常1号槽固定为PS 模块、2号槽固定为CPU模块、3号槽固定为IM模块、4～11号槽可以为SM、FM、CP等模块。
（本题填英⽂符号）5、S7 PLC的基本编程语⾔，主要有STL， LAD， FBD、三种。
（本题填英⽂符号）6、PLC具有较⾼的可靠性，采⽤了屏蔽、滤波、隔离等抗⼲扰措施。
7、S7-300PLC的系统存储器为每个定时器地址保留了⼀个16位的存储区、LAD指令集⽀持256个定时器、每个定时器最⼤的定时时间是9990S。
8、“PLC”的中⽂名称是可编程控制器，S7系列包括S7-200、S7- 300、S7- 400三种。
9、PLC的扫描周期包括输⼊采样、程序执⾏和输出刷新三个阶段。
10、S7-300 PLC有2个32位的累加器，⽽S7-400 PLC有4个32位的累加器。
11、对于PLC语句表指令的结构组成，例如AN Q4.0，其中“AN”是操作码、Q是标识符、4.0是参数。
12、“可编程控制器”的英⽂单词是Programmable Controller、简称PLC、S7系列包括S7-200/ S7-300/ S7-400三种。
13、DB是数据块块，对DB80⾥的12号双字进⾏寻址应写成DB80.DBD12，对DB6⾥的6号字的位6进⾏寻址应该写成DB6.DBX6.6。
14、S7-300PLC的每个机架最多只能安装8个信号模块，功能模块或通信号槽，CPU模块只能在中央机架的2号槽，接⼝模块只能在3号槽。
（完整版）现场总线试题..
（完整版）现场总线试题..I. 现在各种总线及标准不下⼆百种，其中PROFIBUS现场总线、FF现场总线、LONWORKS 总线、WorldFip现场总线、P-NET现场总线_等是具有⼀定影响和⼰占有⼀定市场份额的总线。
2 . PROFIBUS协议结构是以开放式系统互联⽹络为参考模型，该模型共有七层，PROFIBUS —DP定义了其中的第⼀、⼆层和⽤户接⼝。
3?利⽤OLM模块进⾏⽹络拓朴可分为三种⽅式总线型、星型、冗余环型。
4.有多种电源模块可以为S7-300 PLC和需要24V直流的传感器/执⾏器供电，如:PS305电源模块是直流供电,PS307电源模块是交流供电。
5?每个数字量模块的地址寄存器⾃动按_4个字节分配，不管实际的I/O点数是否与之相同。
6?⼯⼚⾃动化⽹络的分层结构为现场设备层、车间监控层和⼯⼚管理层三个层次。
7. OPT只适合连接_1_个⽆光纤接⼝的PROFIBUS站点到集成光纤接⼝的光纤⽹上，OBT是⼀个_有源的⽹络元件,在⽹段⾥也是⼀个站点。
& PROFIBUS-DP系统⾏为有停⽌、清除、运⾏三种状态。
9. STEP7块的类型有组织块，功能,功能块,背景数据块、共享数据块以及系统功能和系统功能块10. PROFINET⽀持下列三种通信⽅式TCP/IP标准通讯,实时（RT）通讯,同步实时（IRT）通讯。
II. STEP7中的数据类型分为三类基本数据类型,复杂数据类型和参数数据类型。
12. PROFIBUS-DP系统可包括第⼀类DP主站设备, 第⼆类DP主站设备,DP从站设备三种不同设备13. PROFIBUS-DP 是⼀种现场级主从循环的诵信,⽤⼲⾃动控制系统和分散的现场设备的通信,可取代24V DC 或4—20mA 信号传输14. PROFINET由PROFIBUS国际组织推出，是新⼀代基于⼯业以太⽹的⾃动化总线标准.PROFINET主要有两种应⽤⽅式CBA适合模块化分布式的应⽤；I/O 适合分布式智能站点之间通信的应⽤15. ⼀个S7-300站最多可以有⼀个主机架和三个扩展机架16. RS-485传输是PROFIBUS最常⽤的⼀种传输技术，常称为H2,采⽤的电缆是屏蔽双绞线17. RS485 , IEC1158-2 ,和光纤是PROFIBUS提供的三种数据传输类型18. 西门⼦PLC有三种类型的启动模式暖启动,冷启动和热启动19. FC和FB的临时变量储存在系统的本地数据堆栈中,当FC或FB调⽤完毕后，这些变量空间就会被释放126 ,因此临时变量仅在FC或FB调⽤期间有效20. PROFIBUS-DP允许构成单主站或多主站系统，在同⼀总线上最多可连接126个站点.单主站系统总线运⾏阶段，总线上只有丄个活动主站，多主站系统总线运⾏阶段，总线上有—个主站21. 多主系统中，主站必须得到响应才能和其从站进⾏通信。
step7的使用方法
（3） OB102为冷启动方式。CPU318-2和CPU417-4具有冷启动型的 启动方式，冷启动时，所有过程映像区和标志存储器、定时器和计数器 （无论是保持型还是非保持型）都将被清零，而且数据块的当前值被装 载存储器的原始值覆盖。然后将OB102中的程序执行一次后执行循环程 序。
访问错误，例如程序中访问了一个有故障或不存在的模 块，将调用OB122。
LOGO
3.1.2功能FC和功能块FB
FC和FB都是用户自己编写的程序块，用户可以将具有相同控制过程 的程序编写在FC或FB中，然后在主程序OB1或其他程序块中（包括 组织块和功能、功能块）调用FC或FB。 FC或FB相当于子程序的功 能，都可以定义自己的参数
LOGO
同步错误组织块
OB121、OB122：同步错误中断。如果在某特定的语 句执行时出现错误，CPU可以跟踪到程序中某一具体的 位置。由同步错误所触发的错误处理组织块，将作为程 序的一部分来执行，与错误出现时正在执行的块具有相 同的优先级。
编程错误，例如在程序中调用一个不存在的块，将调用 OB121。
LOGO
3.1.1组织块OB
启动组织块 循环执行的程序组织块 定期执行的程序组织块 事件驱动执行的程序组织块
LOGO
1.启动组织块
（1）OB100为完全再启动类型（暖启动）。启动时，过程映像区和不保 持的标志存储器、定时器及计数器被清零，保持的标志存储器、定时器 和计数器以及数据块的当前值保持原状态，执行OB100，然后开始执行 循环程序OB1。一般S7-300PLC都采用此种启动方式。

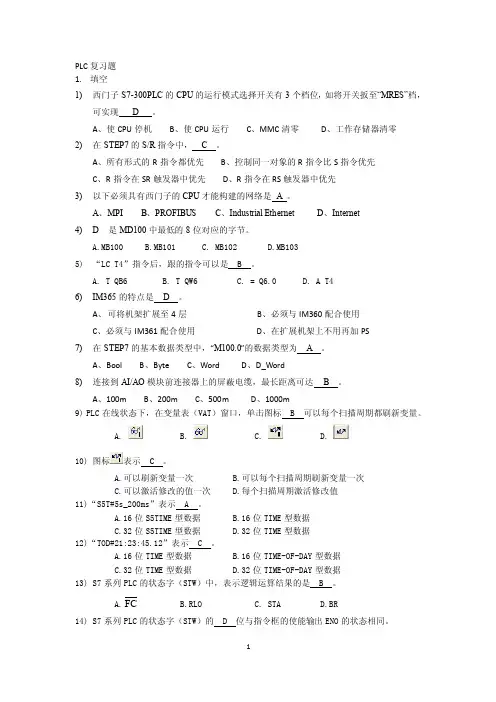

电10PLC复习题
PLC复习题1.填空1)西门子S7-300PLC的CPU的运行模式选择开关有3个档位，如将开关扳至“MRES”档，可实现 D 。
A、使CPU停机B、使CPU运行C、MMC清零D、工作存储器清零2)在STEP7的S/R指令中， C 。
A、所有形式的R指令都优先B、控制同一对象的R指令比S指令优先C、R指令在SR触发器中优先D、R指令在RS触发器中优先3)以下必须具有西门子的CPU才能构建的网络是A。
A、MPIB、PROFIBUSC、Industrial EthernetD、Internet4) D 是MD100中最低的8位对应的字节。
A.MB100B.MB101C. MB102D.MB1035)“LC T4”指令后，跟的指令可以是B。
A. T QB6B. T QW6C. = Q6.0D. A T46)IM365的特点是 D 。
A、可将机架扩展至4层B、必须与IM360配合使用C、必须与IM361配合使用D、在扩展机架上不用再加PS7)在STEP7的基本数据类型中，“M100.0”的数据类型为A。
A、BoolB、ByteC、WordD、D_Word8)连接到AI/AO模块前连接器上的屏蔽电缆，最长距离可达 B 。
A、100mB、200mC、500mD、1000m9) PLC在线状态下，在变量表（VAT）窗口，单击图标 B 可以每个扫描周期都刷新变量。
A. B. C. D.10) 图标表示C。
A.可以刷新变量一次B.可以每个扫描周期刷新变量一次C.可以激活修改的值一次D.每个扫描周期激活修改值11)“S5T#5s_200ms”表示 A 。
A.16位S5TIME型数据B.16位TIME型数据C.32位S5TIME型数据D.32位TIME型数据12)“TOD#21:23:45.12”表示 C 。
A.16位TIME型数据B.16位TIME-OF-DAY型数据C.32位TIME型数据D.32位TIME-OF-DAY型数据13) S7系列PLC的状态字（STW）中，表示逻辑运算结果的是 B 。
STEP 7 Struct是什么数据类型
STEP 7 Struct是什么数据类型请问STEP7Struct是什么数据类型在什么样的情况下需要用到Struct数据类型！！最佳答案Struct（结构性类型）是由不同数据类型组成的、属于复合型数据类型，它是用来定义一组相关的数据，其长度由用户定义，它与数组（Array）类型相反（ARRAY是由相同类型的数据组成的数组）。
许多关于结构类型的书籍中提到的关于电机控制系统中，把一个电机所有控制元素，如运行速度、额度电流、起动电流和运行方向等作为参数或逻辑块的局部变量，并且在全局数据块中声明，这样利用它可以结构化大量的数据并且可以用符号进行处理，由于访问结构的元素包含结构的名称，使程序更容易读，指令编写更清晰。
如电机的一组不同类型的数据（称为元素）组成的结构命名为Motor_Data，并且放在共享数据块DB1中，为了用符号访问结构中的一个元素，需要给数据块分配一个符号名，如Drive_1.结构的关键字是“STRUCT“，结构的结束用END_STRUCT.这样在打开数据块DB1（符号名Drive_1），可以看到上面变量声明表为：Address（地址）Name（名称）Type（类型）InitialValue （初始值）0.0Struct0.0Motor_Data（电机数据）Struct0.0Operating_speed（运行速度）INT2.0Rated_current（额定电流）REAL6.0Start_current（起动电流）REAL10.0Max_temperature（最大温度）REAL14.0Turning_direction（转动方向）BOOL=16.0END_STRUCT=16.0END_STRUCT如果访问上述结构中的某个元素，如Rated_current（额度电流），可以直接用下列指令：L“Drive_1”.Motor_data.Rated_current其中，“Drive_1”是数据块的符号名，该数据块包含结构、结构名称（用点分割）在数据块的后面。
05_STEP 7数据类型和变量
月 （01 ... 12） 小时 （00 ... 23） 秒 （00 ... 59）
Byte n+1
Byte n+3
Byte n+4
Byte n+5
Byte n+6
毫秒 （000 ... 999）
星期 （1..7） Byte n+7
1=星期日 2=星期一 3=星期二 4=星期三 5=星期四 6=星期五 7=星期六
Actual_speed: REAL Set_speed: REAL
变量可以保存并在以后继续处理数值
扰动： BOOL 使能： BOOL
变量特性及变量的声明
变量声明确定变量的如下特性： 符号名 数据类型 有效范围
声明类型变量可以： 在全局符号表中声明 （基本数据类型） 在全局数据块的声明表中进行声明 （所有数据类型） 在逻辑块的声明表中进行声明 （OB，FB和FC）
Word limit 基本数据类型 元素
Word limit ARRAY类型 元素
6 5 4 3 2 1
Filler byte Word 1 Byte 3 Word 2 Word limit STRUCT类型 元素
. . .
. . .
1） n
. . .
= even
用户自定义数据类型：UDT
UDT用户自定义数据类型：
复杂数据类型 （长度大于32位）
•时间型 （DATE_AND_TIME） •数组型 （ARRAY） •结构型 （STRUCT） •字符串型（STRING）
用户自定义数据类型 （长度大于32位）
UDT数据类型 （用户自定义型）
STEP 7中的基本数据类型
STEP7数据类型和变量
STRUCT Speed: INT Current: REAL END_STRUCT
UDT 作为数组元素
Drive: ARRAY[1..4] UDT1
SIMATIC S7
Siemens AG 2001. All rights reserved.
Date: File:
2019/5/18 PRO2_05E.7
SITRAIN Training for
Automation and Dals: ARRAY[1..20] INT
STRUCT （结构，不同数据类型一组 元素的集合）
UDT（用户自定义类型 = 由基本数据类型和/或 复杂数据类型组成的“模板” ）
用户自己定义 用户自己定义
Motor: STRUCT Speed: INT Current: REAL END_STRUCT
SIMATIC S7
Siemens AG 2001. All rights reserved.
•时间型 （DATE_AND_TIME） •数组型 （ARRAY） •结构型 （STRUCT） •字符串型（STRING）
UDT数据类型 （用户自定义型）
Date: File:
2019/5/18 PRO2_05E.4
数据类型建立： 允许范围 （INT：-32 768 ... +32 767，等等。） 允许使用的指令 （算术指令： +，- 等。） 存储器中位的表示方法抽象出的数据类型
变量可以保存并在以后继续处理数值
Actual_speed: REAL Set_speed: REAL
扰动： BOOL
使能：
Meas_point[10]: Real
SIMATIC S7
Step7-数据类型详细说明总结汇总复习过程
S t e p7-数据类型详细说明总结汇总STEP7中的基本数据类型⑴位（BOOL）位数据的数据类型为BOOL（布尔）型，在软件编程中BOOL变量的值1和0常用英语词TURE （真）和FALSE（假）来表示，对应二进制数中的“1”和“0”，常用于开关量的逻辑运算，存储空间为1位。
⑵字节（BYTE）字节数据长度为8位，数据格式为B#16#，B代表BYTE，表示数据长度为一个字节（8位），＃16＃表示十六进制，取值范围为B#16#0～B#16#FF。
⑶字（WORD）字数据长度为16位，这种数据可采用4种方法进行描述。
二进制：二进制的格式为2＃，如2＃101，取值范围为2＃0～2＃1111_1111_1111_1111，书写时每4位可用下划线隔开，也可直接表示为2＃111111111111。
十六进制：十六进制的格式为W＃16＃，W代表WORD，表示数据长度为16位，＃16＃表示十六进制，数据取值范围为W＃16＃0～W＃16＃FFFF。
BCD码：BCD码的格式为C＃，取值范围为C＃0～C＃999。
BCD码是用4位二进制表示1位十进制数，4位二进制中的0000～1001组合分别表示十进制中的0～9，4位二进制中的1010～1111组合放弃不用。
BCD码的最高4位用来表示符号，十六位BCD码的取值范围为－999～+999。
在STEP7的数据格式中，BCD码的取值只取正值，与最高4位的符号无关。
无符号十进制数：无符号十进制数的格式为B＃（×，×），取值范围为B＃（0，0）～B＃（255，255），无符号十进制数是用十进制的0～255对应二进制数中的0000_0000～1111_1111（8位），16位二进制数就需要两个0～255的数来表示，例如：B#（12，254）＝2＃0000_1100_1111_111012 254上面4种数据都是描述一个长度位16位的二进制数，无论你使用哪种方式都可以。
STEP7的基本数据类型及其用法汇总
STEP7的基本数据类型及其用法汇总STEP7有3种数据类型：1. 基本数据类型2. 由基本数据类型组合而成的复合数据类型；3. 用来传送FB块和FC块参数的参数数据类型本文首先介绍一下基本数据类型。
STEP7的基本数据类型总共有7种，分别为：位（bit）、字节（Byte）、字（Word）、双字（Double Word）、整型数（INT）、双整型数（DINT）以及实数（REAL）。
1. 位（bit）取值：1、0寻址方式：地址标识符+字节地址+位地址。
图1 基本数据类型：位（bit）2. 字节（Byte）8位二进制数组成一个字节。
其中，第0位为最低位（LSB），第7位为最高位（MSB）。
寻址方式：地址标识符+B+字节地址，其中，'B'即代表字节。
图2 基本数据类型：字节（Byte）3. 字（Word）相邻的两个字节组成一个字，16位。
字用来表示无符号数，范围：[0000,FFFF]16进制，或[0,65535]10进制寻址方式：地址标识符+W+首字节地址，其中，'W'代表字。
图3 基本数据类型：字（Word）4. 双字（Double Word）相邻的两个字组成一个双字，32位。
双字也用来表示无符号，范围：[00000000,FFFFFFFF]16进制寻址方式：地址标识符+D+首字节地址，其中，'D'代表双字。
图4 基本数据类型：双字（Double Word）5. 整型数（INT）整数是有符号数，占16位。
最高位为符号位，0：正数；1：负数。
取值范围为：[-32768,32767]。
6. 双整型数（DINT）双整数也是有符号数，占32位。
最高位为符号位，0：正数；1：负数。
取值范围为：[-2147483648,2147483647]。
7. 浮点数（REAL）标准的浮点数格式如图5所示，占32位。
最高位为符号位，0：正数；1：负数。
图5 基本数据类型：浮点数（REAL）浮点数的优点是用32位的空间可以表示非常大和非常小的数。
STEP7中的基本数据类型-重要
STEP7中的基本数据类型⑴位（BOOL）位数据的数据类型为BOOL（布尔）型，在软件编程中BOOL变量的值1和0常用英语词TURE（真）和FALSE（假）来表示，对应二进制数中的“1”和“0”，常用于开关量的逻辑运算，存储空间为1位。
⑵字节（BYTE）字节数据长度为8位，数据格式为B#16#，B代表BYTE，表示数据长度为一个字节（8位），＃16＃表示十六进制，取值范围为B#16#0～B#16#FF。
⑶字（WORD）字数据长度为16位，这种数据可采用4种方法进行描述。
二进制：二进制的格式为2＃，如2＃101，取值范围为2＃0～2＃1111_1111_1111_1111，书写时每4位可用下划线隔开，也可直接表示为2＃111111111111。
十六进制：十六进制的格式为W＃16＃，W代表WORD，表示数据长度为16位，＃16＃表示十六进制，数据取值范围为W＃16＃0～W＃16＃FFFF。
BCD码：BCD码的格式为C＃，取值范围为C＃0～C＃999。
BCD码是用4位二进制表示1位十进制数，4位二进制中的0000～1001组合分别表示十进制中的0～9，4位二进制中的1010～1111组合放弃不用。
BCD码的最高4位用来表示符号，十六位BCD码的取值范围为－999～+999。
在STEP7的数据格式中，BCD码的取值只取正值，与最高4位的符号无关。
无符号十进制数：无符号十进制数的格式为B＃（×，×），取值范围为B＃（0，0）～B＃（255，255），无符号十进制数是用十进制的0～255对应二进制数中的0000_0000～1111_1111（8位），16位二进制数就需要两个0～255的数来表示，例如：B#（12，254）＝2＃0000_1100_1111_111012 254上面4种数据都是描述一个长度位16位的二进制数，无论你使用哪种方式都可以。
例如，如果想得到二进制数0000100110000111，可以使用2＃0000_1001_1000_0111，也可以使用W＃16＃987，还可以使用C＃987或者B＃（9，135）。
Step7-数据类型详细说明总结汇总
Step7-数据类型详细说明总结汇总STEP7中的基本数据类型⑴位（BOOL）位数据的数据类型为BOOL（布尔）型，在软件编程中BOOL 变量的值1和0常用英语词TURE（真）和FALSE（假）来表示，对应二进制数中的“1”和“0”，常用于开关量的逻辑运算，存储空间为1位。
⑵字节（BYTE）字节数据长度为8位，数据格式为B#16#，B代表BYTE，表示数据长度为一个字节（8位），＃16＃表示十六进制，取值范围为B#16#0～B#16#FF。
⑶字（WORD）字数据长度为16位，这种数据可采用4种方法进行描述。
二进制：二进制的格式为2＃，如2＃101，取值范围为2＃0～2＃1111_1111_1111_1111，书写时每4位可用下划线隔开，也可直接表示为2＃111111111111。
十六进制：十六进制的格式为W＃16＃，W代表WORD，表示数据长度为16位，＃16＃表示十六进制，数据取值范围为W ＃16＃0～W＃16＃FFFF。
BCD码：BCD码的格式为C＃，取值范围为C＃0～C＃999。
BCD码是用4位二进制表示1位十进制数，4位二进制中的0000～1001组合分别表示十进制中的0～9，4位二进制中的1010～1111组合放弃不用。
BCD码的最高4位用来表示符号，十六位BCD码的取值范围为－999～+999。
在STEP7的数据格式中，BCD码的取值只取正值，与最高4位的符号无关。
无符号十进制数：无符号十进制数的格式为B＃（×，×），取值范围为B＃（0，0）～B＃（255，255），无符号十进制数是用十进制的0～255对应二进制数中的0000_0000～1111_1111（8位），16位二进制数就需要两个0～255的数来表示，例如：B#（12，254）＝2＃0000_1100_1111_111012 254上面4种数据都是描述一个长度位16位的二进制数，无论你使用哪种方式都可以。
STEP7中的基本数据类型-重要
STEP7中的基本数据类型⑴位（BOOL）位数据的数据类型为BOOL（布尔）型，在软件编程中BOOL变量的值1和0常用英语词TURE（真）和FALSE（假）来表示，对应二进制数中的“1”和“0”，常用于开关量的逻辑运算，存储空间为1位。
⑵字节（BYTE）字节数据长度为8位，数据格式为B#16#，B代表BYTE，表示数据长度为一个字节（8位），＃16＃表示十六进制，取值范围为B#16#0～B#16#FF。
⑶字（WORD）字数据长度为16位，这种数据可采用4种方法进行描述。
二进制：二进制的格式为2＃，如2＃101，取值范围为2＃0～2＃1111_1111_1111_1111，书写时每4位可用下划线隔开，也可直接表示为2＃111111111111。
十六进制：十六进制的格式为W＃16＃，W代表WORD，表示数据长度为16位，＃16＃表示十六进制，数据取值范围为W＃16＃0～W＃16＃FFFF。
BCD码：BCD码的格式为C＃，取值范围为C＃0～C＃999。
BCD码是用4位二进制表示1位十进制数，4位二进制中的0000～1001组合分别表示十进制中的0～9，4位二进制中的1010～1111组合放弃不用。
BCD码的最高4位用来表示符号，十六位BCD码的取值范围为－999～+999。
在STEP7的数据格式中，BCD码的取值只取正值，与最高4位的符号无关。
无符号十进制数：无符号十进制数的格式为B＃（×，×），取值范围为B＃（0，0）～B＃（255，255），无符号十进制数是用十进制的0～255对应二进制数中的0000_0000～1111_1111（8位），16位二进制数就需要两个0～255的数来表示，例如：B#（12，254）＝2＃0000_1100_1111_111012 254上面4种数据都是描述一个长度位16位的二进制数，无论你使用哪种方式都可以。
例如，如果想得到二进制数0000100110000111，可以使用2＃0000_1001_1000_0111，也可以使用W＃16＃987，还可以使用C＃987或者B＃（9，135）。
STEP7中有关时间、日期的数据类型[整理版]
![STEP7中有关时间、日期的数据类型[整理版]](https://img.taocdn.com/s3/m/69b059c229ea81c758f5f61fb7360b4c2e3f2a1d.png)
