基于HUM1500设计的湿度计
室内温度湿度测量仪的设计毕业论文
第1章绪论1.1课题研究背景和意义温度是表示物体冷热程度的物理量，微观上来讲是物体分子热运动的剧烈程度。
在整个宇宙当中，温度无处不存在。
无论在地球上还是在月球上，也无论是在炽热的太阳上还是在阴冷的冥王星上，这一切无不由于空间位置的不同而存在着温度的差别。
湿度，表示大气干燥程度的物理量。
在一定的温度下在一定体积的空气里含有的水汽越少，则空气越干燥；水汽越多，则空气越潮湿。
空气的干湿程度叫做“湿度”。
在此意义下，常用绝对湿度、相对湿度、比较湿度、混合比、饱和差以及露点等物理量来表示。
湿度表示气体中的水蒸汽含量,有绝对湿度和相对湿度两种表示方法。
绝对湿度是一定体积的空气中含有的水蒸气的质量，一般其单位是克/立方米，绝对湿度的最大限度是饱和状态下的最高湿度；相对湿度是绝对湿度与最高湿度之间的比，它的值显示水蒸气的饱和度有多高[1]。
温度、湿度和人类的生产、生活有着密切的关系，同时也是工业生产中最常见最基本的工艺参数，例如机械、电子、石油、化工等各类工业中广泛需要对温度、湿度的检测与控制。
并且随着人们生活水平的提高，人们对自己的生存环境越来越关注，而空气中温湿度的变化与人体的舒适度和情绪都有直接的影响，所以对温度、湿度的检测及控制就非常有必要了。
温度、湿度是工业农业生产不可缺少的因素，但传统的方法是用温度表、毛发湿度表、双金属式测量计和湿度试纸等测试器材，通过人工进行检测，对不符合温度和湿度要求的库房进行通风、去湿和降温等工作。
这种人工测试方法费时费力、效率低，且测试的温度及湿度误差大，随机性大。
含有微型计算机或微处理器的测量仪器，由于它拥有对数据存储，运算逻辑判断及自动化的功能，有着智能作用。
随着生产的发展，一个低成本和具有较高精1度的温度湿度测量仪在许多领域会代替人工操作，自动控制各种仪器调整环境温度湿度。
目前市场上普遍存在的温湿度检测仪器大都是单点测量，而且温湿度信息传递不及时，精度达不到要求，不利于控制者根据温度、湿度变化及时做出决定，为此，本设计开发了一种能够同时测量多点，并实时性高、精度高，能够综合处理多点温湿度信息，并能进行温湿度控制的测控产品。
电容温湿度传感器HM1500／HM1500LF简介

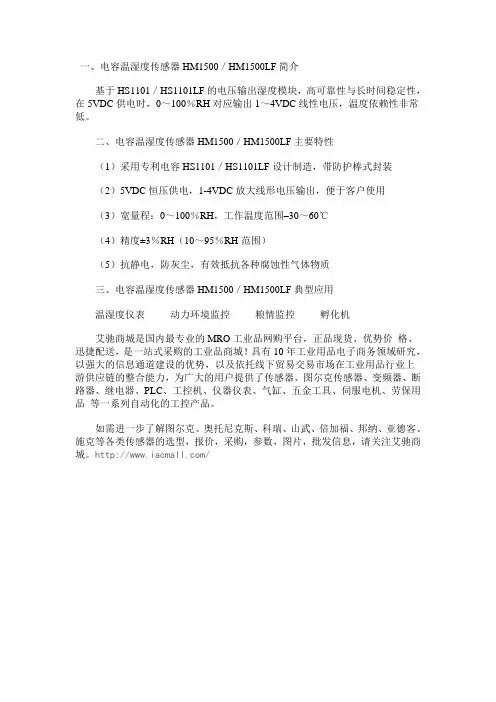

一、电容温湿度传感器HM1500／HM1500LF简介
基于HS1101／HS1101LF的电压输出湿度模块，高可靠性与长时间稳定性，在5VDC供电时，0～100％RH对应输出1～4VDC线性电压，温度依赖性非常低。
二、电容温湿度传感器HM1500／HM1500LF主要特性
（1）采用专利电容HS1101／HS1101LF设计制造，带防护棒式封装
（2）5VDC恒压供电，1-4VDC放大线形电压输出，便于客户使用
（3）宽量程：0～100％RH，工作温度范围–30～60℃
（4）精度±3％RH（10～95％RH范围）
（5）抗静电，防灰尘，有效抵抗各种腐蚀性气体物质
三、电容温湿度传感器HM1500／HM1500LF典型应用
温湿度仪表动力环境监控粮情监控孵化机
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解图尔克、奥托尼克斯、科瑞、山武、倍加福、邦纳、亚德客、施克等各类传感器的选型，报价，采购，参数，图片，批发信息，请关注艾驰商城。
/。
药品仓库温湿度报警系统方案
用途：
测量并记录多个药品仓库的温湿度状况，生成历史数据和曲线，报警功能。
说明：
国家对食品药品安全越来越重视，药监部门要求对药品仓库的温湿度情况进行全程记录，我公司提出了电脑+温湿度分机的解决方案。
温湿度分机安装在库房现场，为了降低用户的投入，我公司开发了能接入两路温度传感器、两路湿度传感器的WSD-1型温湿度表，一台温湿度表可以测量2个位置的温湿度。
现场也可以看到温湿度数据。
温度传感器选用了美国DALLAS公司的产品，湿度传感器选用了法国Humirel公司的产品，从源头上保证精确度。
温湿度分机通过RS485总线与电脑相连，由电脑实时显示，并记录温湿度数据。
电脑软件可查看实时数据，历史数据，历史曲线；并可对测量位置设置报警，一旦超过设定范围，发出报警音或以报警图标指示。
典型配置：电脑+管理软件+WSD-1型分机
主机可选择：
温湿度记录软件
分机可选择：
WSD-3温湿度显示仪
探头可选择：
DS18B20温度探头HM1500湿度探头
特点：
系统功能强大，测量精度高，运行稳定，管理方便，性价比较高。
扩展功能：
如不希望电脑长期开机，可采用专门的数据记录服务器记录数据，电脑只需定期把数据下载下来。
应用案例：
烟台鲁虹药业GPS药品仓库。
动车组检测与故障诊断第四讲湿度传感器
（2）感湿特征量——相对湿度特性
每种湿度传感器都有其感湿特征量，如电阻、电容等， 通常用电阻比较多。
（3）感湿灵敏度
简称灵敏度，又叫湿度系数。其定义是在某一相对湿 度范围内，相对湿度改变1％RH时，湿度传感器电参 量的变化值或百分率。
6
SHT11型湿度/温度传感器的性能特点
(1)默认的测量温度和相对湿度的分辨力分别为14位、 12位。若将状态寄存器的第0位置成“1”，则分辨力 依次降为12位、8位。
(2)出厂前，每只传感器都在湿度室中做过精密校准， 校准系数被编成相应的程序存入校准存储器中，在 测量过程中可对相对湿度进行自动校准。
4
HM1500型集成湿度传感器
HM1500 的外形如图所示，湿敏电容就位于 传感器的顶部。3个引脚分别是GND(地)， UCC(+5V电源端)，UO(电压输出端)。
5
5. 单片智能化湿度/温度传感器
瑞士森斯瑞(Sensirion)公司推出的SHT11型湿度/ 温度传感器是一种超小型、高精度、自校准、多 功能式智能传感器，可用来测量相对湿度、温度 和露点等参数。
(3)内部有一个加热器，可使传感器的温度大约升高 5℃，。使用加热器可实现以下三种功能：
①通过比较加热前后测出的相对湿度值及温度值， 可确定传感器是否正常工作；
②在潮湿环境下使用加热器，可避免传感器凝露； ③测量露点时也需要使用加热器。
7
SHT11型湿度/温度传感器的工作原理
SHT11型湿度/温度传感器采用表面安装式 SMD-8封装，引脚排列如图2.41所示。
2.3 湿度传感器
2.3.1概述
1．湿度传感器的类型
基于HM1500房间湿度智能检测与控制电路的研制
• 184•利用湿度传感器HM1500设计一款房间湿度智能检测与控制电路，通过传感器采集房间湿度信息，智能控制房间的排风扇、加湿器，从而自动调节房间湿度到达最舒适的状态。
本设计电路准确稳定、成本低、线性度高，且融合了模拟电子技术LM358的基本教学内容，可应用于模拟电子的实训项目教学。
引言：随着科技的进步，电子技术日新月异的发展，人们对日常生活舒适度的要求不断提高，智能家居也开始逐渐步入人们的生活，而人们健康、舒适的生活环境取决于空气中的相对湿度，若相对湿度超过70%将使人产生不舒适感，出现嘴唇干裂、咽喉燥痒的现象，引起呼吸道疾病；若相对湿度低于30%易患关节炎。
而房间是人们呆的时间最长的地方，所以营造一个舒适、健康的房间是势在必行的。
根据居室舒适气象条件：室温达25︒C 时，相对湿度应控制在40-50%为宜，室温达到18︒C 时，相对湿度应控制在30-40%为宜。
本论文根据这些条件设计一款利用湿度传感器HM1500和模拟电子技术LM358融合一体的房间湿度智能检测与控制电路。
1 房间湿度智能检测与控制的系统框图图1 系统框图湿度传感器是本设计的核心部件，它能感受外界湿度的变化，并通过器件材料的物理或化学变化，将湿度转换成可用信号的器件或装置。
本设计方案由信息采集模块、电压转换模块、执行模块三部分组成。
湿度传感器HM1500根据房间的湿度变化情况自动地控制执行模块，调节房间湿度营造一个舒适、健康的环境。
2 房间湿度检测模块人们日常生活的舒适标准都是以相对湿度的高低为依据，用百分比表示，30%-70%是健康、舒适的。
本论文是利用HM1500采集湿度信息，是法国Humirel 公司推出的一种精准可靠、输出线性电压的湿度传感器。
它是利用集成电路工艺技术将湿度信息处理器和侧面接触式湿敏电容聚集而成的一种非接触式传感器。
具有产品互换性好、响应速度快、抗干扰能力强、不需要外接元件，直接与微控制器相连接。
2.1 HM1500的接线图及内部框图图2 HM1500的接线图及内部框图当环境湿度发生变化时，电容介质常数发生变化，使其容量随之变化，电容的变化量与相对湿度成正比，若相对湿度增大时，湿敏电容的容量随之增加，桥式振荡电路产生的频率下降，输出升高，反之减小。
基于虚拟仪器的实验室温湿度控制系统的设计与实现_王琦
收稿日期:2008-11-17作者简介:王琦(1964)),女,黑龙江省牡丹江人,副研究员,硕士,主要从事进口设备的引进工作和故障诊断、测控技术的研究;翟正军(1965)),男,河南人,教授,硕士生导师,主要研究方向为虚拟现实、测控技术与嵌入式系统、软件测试技术;郭阳明(1978)),男,讲师,主要研究方向为测控系统集成。
基于虚拟仪器的实验室温湿度控制系统的设计与实现王 琦1,翟正军2,郭阳明2(1.西北工业大学科技产业集团公司,陕西西安 710072;2.西北工业大学计算机学院,陕西西安 710072)摘要:传统的实验室温湿度控制装置是以I ntel 8031单片机为核心,用数码管显示湿度值,根据不同的湿度要求,通过硬件设定不同的调节终态,从而将实验空间的湿度调节到设定值。
本系统利用虚拟仪器技术设计制作了一个温湿度测控系统,使用LabV I E W 和数据采集卡相互配合采集温湿度信号并输出控制信号。
因此,本系统结果显示更形象直观,操作更方便,并且还可以较容易地实现功能扩展。
关键词:虚拟仪器;Lab V I E W;温湿度;控制中图分类号:TP273 文献标识码:A 文章编号:1000-8829(2009)03-0039-04Desi gn and I mp l e m entation of L aboratory Te mperature and H u m i dity Control Syste m Based on V irtual Instru m entWANG Q i 1,Z HA I Zheng -j u n 2,GUO Y ang -m i n g 2(1.Sc i ence and T echno logy Industry Co m pany ,N orth w estern P olytechn i ca lU n i versity ,X i øan 710072,China ;2.Schoo l o f Compu ter Sc i ence and Eng i neeri ng ,N o rt hwestern Po l y technical U niversity ,X i øan 710072,Ch i na)Abst ract :The traditi o na l contr o l equipm ent o f laboratory te m perature and hum idity is take the m ono lith ic i n te -g rated circuits as the core ,uses the d i g ital tube to show the hu m i d ity value and accord i n g to d ifferent hu m i d ityrequest to set the d ifferen t adjust m ent fi n al state by hardw are ,thus the hum idity of the lab spatia lw ill be con -tro lled to the definite va l u e .The v irtua l i n stru m ent technology is used to design a te m perat u re and hu m i d ity contro l syste m.The LabV I E W and the data acqu isition car d are used a ll together to acquire the te m perature and hum idity signal and output the contro l si g na.l The resu lt sho w s the ne w syste m ism ore viv i d and direc-t v ie -w ing ,and its operation is m ore convenien,t t h e functi o n expansi o n a lso m ore easy .K ey w ords :v irtua l instrum en;t LabV I E W;te m perature and hum i d ity ;control 实验室温湿度测控系统是特殊要求实验室必备的设备。
简易湿度测量仪的设计与制作
课程设计报告摘要：科技创新实践课程的目的是为了培养和提高学生的实践能力,动手能力,创新精神和创造能力,为学生参加校内外的各类科技创新实践活动提供必要的准备,为毕业后参加科研打下坚实的基础。
通过本课程的学习和实践，能够培养学生良好的创新精神和创新能力，加深并扩大所学的理论知识范围，强化学生运用基本理论分析和处理实际问题的能力，同时有助于学生养成实事求是，一丝不苟，严谨的科学态度和独立工作能力。
本系统利用humirel公司的HS1101电容式高分子湿度传感器构成的湿度—频率转化电路实现湿度到频率的转化，通用型（F/V）变换器实现频率到电压的转化，最后使用LM324构成减法电路将LM331输出的湿度信号调整为满足3又1/2位数字是电压表显示要求的信号。
555定时器、LM331等的直流供电电源要结合显示器件统一考虑，因此本系统采用±5V 电源供电。
实验测试结果表明，本系统性能稳定，测量精度高。
关键词：湿度—频率转换，频率—电压转换，单级放大，3又1/2位DVM目录一、课程设计内容及要求 (2)(一)设计内容 (2)(二)设计要求 (2)二、系统方案论证及设计原理 (2)(一)方案论证 (2)1.湿度的表示方法 (2)2.湿度的测量 (2)(二)系统设计原理 (3)1.湿度－频率转换模块 (4)2.频率－电压转换模块 (4)3.湿度信号调理电路模块 (4)三、系统测量与调试 (5)(一)系统测量原理 (5)1.湿度－频率转换模块的测量 (5)2.频率－电压转换模块的测量 (6)3.湿度信号调理电路模块 (6)(二)系统调试方法 (6)四、总结与体会 (6)五、参考文献 (6)一、课程设计内容及要求(一)设计内容设计一个简易湿度测量仪,用来测量空气的湿度.(二)设计要求技术指标: 湿度测量范围：5%RH∽95%RH，测湿精度：±2%RH测量结果用数字显示二、系统方案论证及设计原理(一)方案论证1.湿度的表示方法空气中含有水蒸气的量称为湿度。
湿度传感器的应用
湿度传感器工作原理及应用人类的生存和社会活动与湿度密切相关。
随着现代化的实现，很难找出一个与湿度无关的领域来。
由于应用领域不同，对湿度传感器的技术要求也不同。
从制造角度看，同是湿度传感器，材料、结构不同，工艺不同．其性能和技术指标有很大差异，因而价格也相差甚远。
对使用者来说，选择湿度传感器时，首先要搞清楚需要什么样的传感器；自己的财力允许选购什么档次的产品，权衡好“需要与可能”的关系，不致于盲目行事。
我们从与用户的来往中，觉得有以下几个问题值得注意。
1．选择测量范围和测量重量、温度一样，选择湿度传感器首先要确定测量范围。
除了气象、科研部门外，搞温、湿度测控的一般不需要全湿程(0-100％RH)测量。
在当今的信息时代，传感器技术与计算机技术、自动控制拄术紧密结合着。
测量的目的在于控制，测量范围与控制范围合称使用范围。
当然，对不需要搞测控系统的应用者来说，直接选择通用型湿度仪就可以了。
下面列举一些应用领域对湿度传感器使用温度、湿度的不同要求，供使用者参考(见表1)。
用户根据需要向传感器生产厂提出测量范围，生产厂优先保证用户在使用范围内传感器的性能稳定一致，求得合理的性能价格比，对双方来讲是一件相得益彰的事情。
2、选择测量精度和测量范围一样，测量精度同是传感器最重要的指标。
每提高—个百分点．对传感器来说就是上一个台阶，甚至是上一个档次。
因为要达到不同的精度，其制造成本相差很大，售价也相差甚远。
例如进口的1只廉价的湿度传感器只有几美元，而1只供标定用的全湿程湿度传感器要几百美元，相差近百倍。
所以使用者一定要量体裁衣，不宜盲目追求“高、精、尖”。
生产厂商往往是分段给出其湿度传感器的精度的。
如中、低温段(0一80％RH)为±2％RH，而高湿段(80—100％RH)为±4％RH。
而且此精度是在某一指定温度下(如25℃)的值。
如在不同温度下使用湿度传感器．其示值还要考虑温度漂移的影响。
众所周知，相对湿度是温度的函数，温度严重地影响着指定空间内的相对湿度。
基于ARM的湿度监测系统设计【开题报告】
开题报告电子信息工程基于ARM的湿度监测系统设计一、综述本课题国内外研究动态，说明选题的依据和意义湿度在现代社会许多领域中开始扮演越来越重要的角色，它已经与人们的日常生产生活开始密切相关起来。
特别是某些行业，如化工电子中，潮湿是电子产品的致命敌人，绝大部分电子产品都要求在干燥条件下作业和存放，如集成电路、液晶器件、硅晶片等电子器件及成品电子等在高湿度环境存储时间过长就会使一些焊盘和芯片引脚表面产生氧化导致接触不良[1]。
据统计，全球将近每年有1/4以上的工业制造不良品与潮湿的危害有关[2]。
另外还有如药品行业，药品的研发及制造品质与湿度的联系也非常密切[3]。
农业中，如种子的发芽，作物的生长、结果以及收获；工业中，铁制物品的生锈，仓库物品的存储，高精度仪器测量条件及本身性能的退化；生活中，云，雨，霜，雪，以及一些古文物的保护等等这些都与湿度密切相关[4]。
因此湿度的研究及监测也随之变得越来越重要。
传感器在湿度监测中扮演着重要的位置，随着现在技术的飞速发展以及制造工艺的逐步改善，传感器的步伐也已经大大加快，使得湿度的监测也能够得以数字化[5]。
当今社会中已经有许多数字化的湿度传感器，它们可以准确地监测到湿度值。
其中，法国HUMIREL公司生产的HS1101型湿度传感器被认为最具有优势[6]。
该传感器具有监测速度快、高精度、高可靠性、长期稳定性和使用方便、体积小等特点[7]。
它基于独特技术的电容元件，专有的固态聚合物结构，精度达2%，具有极好的线性输出，1-99%RH的湿度量程，-40~100摄氏度的温度工作范围[8]，响应时间5秒，湿度输出受温度影响极小，防腐蚀性气体，常温使用无需唯独补偿，无需校准，电容与湿度变化0.34pf/%RH，典型值180pf@55%RH，长期稳定性及可靠性，年漂移量0.5%RH/年[9]。
Linux具有免费、高可靠性、支持网络的优点。
MiniGUI也是轻型、高性能，高可靠性、可配置的GUI[10]。
HM1500湿度传感器使用说明书
一、主要特点 ●尺寸小 ●浸水 无 影响 ●互换 性 好 ●可靠 性 高,漂移小 ●在5VDC供 电 时,0~100%RH典型输 出1~4VDC ●标定 ±2%RH@55%RH ●极低 的 温度依 赖 性 ●比例 输 出于电 源 电压 ●适 合3 ~ 7 V供 电 二、湿度传感器的特点 ●在长 时 间处于 饱 和状 态 后快速 脱 湿 ●专利 固 态聚合 物 结构 ●对化 学 品的高 抵 抗性 ●响应 时 间短
s
Ω
·1·
HM1500 Humidity Sensor
AUTOK
五、测量环境
4000
●HM1500特 别 适 用 于10~95% RH环 境 的 精 确 测
量。
3500
3000
●超 过 上 述 范 围( <10%或>95% RH,包 括 饱 合) 将
不 会 对HM1500的稳定性造成影响。
t
1
4.75 2.42
湿度迟滞
漂移
响 应时间( 5~10%RH,静 态,63%)
τ
输出阻抗
Z
典型值
±3 5.00 2.48 0.4 +0.1 +25
10 ±1.5 0.5 10 70
最大值 99 ±5 5.25 2.54 0.8
300
单位 %RH %RH
V V mA %RH/°C mV/%RH μA s %RH %RH/yr
2500
HM 1500典型湿度测量范围
HM 1500测量范围
HM 1504
输 出 电 压( m V )
●专 用15XX系 列 产 品 用 于 极 端 湿 度 环 境 的 湿 度 测 量(如H M 1 5 2 0可 用 于 测 量 低 露 点)。
传感器设计
西安建筑科技大学课程设计（论文）题目：院（系）：专业班级：姓名：学号：指导教师：年月日西安建筑科技大学课程设计（论文）任务书专业班级：学生姓名：指导教师（签名）：一、课程设计（论文）题目野外环境测量设计方案二、本次课程设计（论文）应达到的目的对传感器的市场进行考察；对传感器的各种指标、性能、适用范围、以及与与后端电路配合等的综合应用三、本次课程设计（论文）任务的主要内容和要求（包括原始数据、技术参数、设计要求等）本课程设计题目的主要内容是对传感器原理的了解以及综合应用。
设计要求为：1.进行方案需求分析2.设计方案，给出方案能够达到的测量精度以及安装方式3.选择合理的传感器4.设计电路原理框图，给出供电方式等具体实现细节5.完成设计报告四、应收集的资料及主要参考文献：1．《传感器原理及工程应用》郁有文编著西电出版社 2003.7.2.其他与本课程设计题目相关的资料五、审核批准意见教研室主任（签字）西安建筑科技大学课程设计（论文）任务书 (2)摘要 (5)引言 (6)湿度传感器的基本知识 (6)3.1湿度测量原理 (6)3.2数字显示湿度计的组成框图 (7)方案需求分析 (7)4.1虚拟环境：野外储粮仓库 (7)4.2传感器选择指导方向 (8)（4）选择测量范围 (8)（5）选择测量精度 (8)需求分析结论 (9)传感器测量方案 (10)5.1数据采集电路 (10)5.2显示电路 (11)5.3电路原理图 (11)摘要从湿度测量的原理出发,采用HM1500/HM1500LF湿度传感器设计了一种数字显示湿度计电路。
该设计具有硬件电路相对简单、体积小、可靠性高、反应时间快,受环境影响小、容易读取、价格低廉等特点;该设计突出特点是:如果有必要提高该系统的精度的话,可以进行温度补偿或者用双输出提高。
关键词:HM1500/HM1500LF湿度传感器、湿度计引言在工农业生产、气象、环保等部门,经常要对环境湿度进行测量与控制,准确的测量对于人们的生活至关重要,因此对湿度的测量是工作中必须解决的问题。
HM1500 湿度传感器
空气 SO2 0.5% H2S 0.5% O3 Nox NO CO CO2 软化剂 肥皂 甲苯 酸 H2SO4 HNO3 HCL HMDS 杀虫剂 香烟 还有其他没有完全列出 3. HM1500 对光不敏感
RH
+/-3
供电电压
Vs
4.75
5.00
典型输出@RH=55%
Vout
2.42
2.48
最大值 99 +/-5 5.25 2.54
单位 %RH %RH VDC V
消耗电流 温度效应 0~60
Ic
0.4
0.8
mA
Tcc
+/-0.1
%RH/
平均灵敏度 33~75%RH 吸收电流容量 150小时结露的恢复时间
全互换性
高可靠性与长时间稳定性 在 5VDC 供电 0~100%RH 典型输出 1~4VDC 标定+/-2%RH@55%RH 非常低的温度依赖性 比例输出于电源电压
适合 3~10V 供电
湿度传感Байду номын сангаас的特点
在长时间处于饱和状态后快速脱湿
反应时间快
对化学品的高抵抗性
专利的固态聚合物结构
最大参数 Ta=25 除非特别注明
mV/%RH Is t
+25
mV/%RH
300
微安
10
S
湿度迟滞 长时间稳定性 输出阻抗
+/-1.5
%RH
0.5
%RH/yr
湿度计的制作实训报告
一、实训背景湿度，作为气象学中的一个重要参数，对人类生活和生产有着重要的影响。
湿度计是测量空气湿度的仪器，其准确性和稳定性直接关系到气象观测的精确性。
为了提高学生的实践操作能力和对气象观测仪器的认识，我们开展了湿度计的制作实训。
二、实训目的1. 熟悉湿度计的工作原理和结构。
2. 掌握湿度计的制作方法。
3. 提高学生的动手操作能力和创新思维。
4. 培养学生严谨的科学态度和团队协作精神。
三、实训内容1. 湿度计的种类及工作原理2. 湿度计的部件及材料3. 湿度计的制作步骤4. 湿度计的调试与测试四、实训过程1. 湿度计的种类及工作原理湿度计的种类繁多，主要有毛发湿度计、电容湿度计、露点湿度计等。
本次实训以电容湿度计为例，其工作原理是利用电容的变化来测量空气的湿度。
2. 湿度计的部件及材料电容湿度计主要由以下部件组成：湿度传感器、微控制器、显示模块、电源模块等。
所需材料包括：电容湿度传感器、微控制器、显示屏、电阻、电容、导线、电池等。
3. 湿度计的制作步骤（1）设计电路图：根据电容湿度计的工作原理，设计相应的电路图，包括传感器接口、微控制器接口、显示接口等。
（2）焊接电路板：按照电路图，将各个元件焊接在电路板上，注意元件的布局要合理，避免信号干扰。
（3）连接传感器：将湿度传感器与电路板连接，确保连接牢固。
（4）连接显示模块：将显示模块与电路板连接，调试显示效果。
（5）编写程序：编写微控制器的程序，实现湿度数据的采集、处理和显示。
（6）组装湿度计：将电路板、传感器、显示模块等组装在一起，检查各个部件的连接是否牢固。
4. 湿度计的调试与测试（1）调试：将湿度计放置在实验室环境中，通过微控制器程序调整湿度传感器的采样频率和数据处理算法，使湿度计的显示值与实际湿度值相符。
（2）测试：将湿度计放置在不同湿度环境下，记录湿度计的显示值，与实际湿度值进行比较，分析湿度计的测量误差。
五、实训结果与分析1. 湿度计的测量误差通过测试，本湿度计在不同湿度环境下的测量误差如下：- 湿度10%时，误差为±2.5%- 湿度30%时，误差为±1.5%- 湿度50%时，误差为±1.0%- 湿度70%时，误差为±1.5%- 湿度90%时，误差为±2.5%2. 湿度计的性能分析本湿度计在实验室环境下具有较高的测量精度，能满足一般湿度测量的需求。
低成本的数字显示湿度测量仪的设计
化范围为 :
U′ 3. 52 o = Uo Π
= ( 1. 424 ～ 1. 776) Π 3. 52 = ( 404 ～ 504) mV
因此我们的调试步骤为 : (1) 调节基准电压 : 调 R P1 使 IC1 的 U REF + 端电压
图2 由 CC7556 构成的 ( C2U) 变换器电路
Fig. 2 Circuit of converter by CC7556
A2 的触发端 VI ,由于 Cx 即为容量随湿度的变化而变
变化 。法国 Humirel 公司生产的湿敏电容器 HS1100Π
HS1101 具有以下优点
[4 ]
:
化的湿敏电容器 ,因此 ,变换器从单稳态触发器输出的 单一脉冲信号的信号的脉冲宽度为 : 5 t o = R2 Cx ln3 ≈ R2 Cx ×1. 1 = 1. 1 ×10 Cx ( 1) 当 Cx 以 pF 为单位时 ,脉冲信号的占空比为 :
RH =
Pv Pw
[1 ,2 ]
图 1 HS1100Π HS1101 的容量2湿度响应曲线
Fig. 1 Capacitance vs humidity curve of HS1100Π HS1101
3 电容2电压( C2U ) 变换器
为便于测量 ,须将电容的容量的变化转换为电压 的输出 ,完成这种功能的电路称为电容2电压 ( C2U ) 变 换器 。本次设计的变换器电路如图 2 所示 ,其中 A1 和
时 , Cx 则从 162pF 线性增大到 202pF , 按照 ( 2 ) 式 , 可 以得到 :
q2 = 35. 6 % ～ 44. 4 %
湿度传感器HM1500
HM1500相对湿度传感器模块（1-4V输出）HM1500为OEM客户提供了精确、可靠的测量方式。
线性放大的电压输出可使传感器与控制器相连。
无需避光，无需防静电，高湿后恢复时间短。
【突出优点】体积小不受水浸影响完全互换性可靠性高、长期稳定性好5VDC供电时0—100%RH对应1—4VDC输出 55%RH时修正精度在±2%RH以内 温度影响极小适于3～7V供电, 比例于供电电压 高湿后迅速恢复耐化学腐蚀响应速度快HM1500 尺寸图【接线】引线颜色定义W1 白地W2 蓝电源W3 黄输出【技术指标】（Ta=23℃ Vs=5VDC R L>1MΩ）参数符号最小典型最大单位湿度测量范围RH 1 99 %RH精度(10 to 95%RH) RH ±3 ±5 %RH供电电压Vs 4.75 5 5.25 V输出(@ RH=55%) Vout 2.42 2.48 2.54 V耗电流Ic 0.40.8 mA温度系数(10—50℃) Tcc +0.1 %RH/℃灵敏度(33%RH to 75%RH) △mV/%RH25 mV/%RH负载能力（R L）Is 0.31 mA恢复时间(在100%RH存放150小时后) T 10 S湿度迟滞±1.5 %RH长期稳定性0.5 %RH/year 输出阻抗Z 70 Ω响应时间(33 to 76%RH, 静止空气，@63%) T 10 S最大额定值（Ta=25℃）参数符号数值单位供电电压（最大值）Vs 7 Vdc湿度范围RH 0～100 %RH工作温度Ta -30～60 ℃存储温度Tastg -30～70 ℃【工作特性】(供电电压=5VDC)】参考输出电压反向多项式Vout=9E-4RH3-1.3E-1RH2+30.815RH+1030温度系数补偿RH Cor% = RH%Read * (1-(Ta-23)*2.4E-3)【物理和化学性能测试】HM1500经过以下测试：震动、冲击、高温、高湿、ESD在以下多种化学环境下具有良好性能：碱性气体、SO2（0.5%）、H2S（0.5%）、O3、NO X、NO、CO、CO2、Softener软化剂、Soap肥皂、Toluene甲苯、酸(H2SO4、 HNO3、 HCl)、 HMDS、杀虫剂、烟尘等。
HUMIREL 湿度传感器 HS1101LF
HUMIREL 湿度传感器 HS1101LF/HS1100LF
基于独特工艺设计的电容元件，这些相对湿度传感器可以大批量生产。
可以应用于办公自动化，车厢内空气质量控制，家电，工业控制系统等。
在需要湿度补偿的场合他也可以得到很大的应用。
特点：
全互换性在标准环境下不需校正
长时间饱和下快速脱湿
可以自动化焊接，包括波峰焊或水浸
高可靠性与长时间稳定性
专利的固态聚合物结构
可用于线性电压或频率输出回炉
快速反应时间
最大参数值（Ta=25℃ 除非特别标定）
工作温度：-60~140 ℃
储存温度：-60~140 ℃
供电电压：10 Vac
湿度范围：0~100 %RH
特征参数(Ta=25℃,@10KHz,除非特别标定)
湿度测量范围：1-99%RH
供电电压：5-10 V
标称电容@55%RH：177-183 pF
温度效应：0.01 pF/℃
平均灵敏度(33%~75%RH) ：0.31 pF/%RH 漏电流：1 nA
恢复时间@150小时结露：10 s
迟滞：+/-1% RH
长时间稳定性：+/-0.5% RH/yr
反应时间：3S
曲线精度（10%~90%）：+/-2 %RH。
奥马曼蒂戈德冷镜湿度仪RHB-1500-C产品说明书
Primary FieldMeasurement Technique Accuracy: ±0.2°C NIST-TraceableRechargeable Batteries Easily Transportable in Hard Protective CaseWide Measurement Range:-60 to 75°C (-76 to 167°F)Microprocessor Controlled Self-BalancingThis portable dew pointhygrometer integrates the accuracy and reliability of the OMEGA ®chilled mirror with the battery life andruggedness required for field use. The RHB-1500-C portable chilled-mirror hygrometer has all thestandard features, such as drift-free NIST-traceable accuracy, low maintenance, high durability, and ease of use—in a system that is ideally suited for the demands of field use. Whether you use the RHB-1500-C as a field transfer standard or to spot-check your process air dryness or dew point,you'll find this system provides trouble-free operation.The RHB-1500-C is a self-contained system. Not only is field assembly not required, but also there is not a need to carry around a myriad of individual components such as control boxes, sensors, cables,pumps, and power cords. Simply attach the sample line, adjust the flow (with the integral flowmeter),and turn on the power. Withinminutes you'll be collecting field dew point data with the same chilled-mirror accuracy of alab-standard hygrometer. And with a nominal battery life of 12 hours, the RHB-1500-C lets you collect for the entire shift or spot-check your processes for several days.PortableDew Point MonitorRHB-1500 SeriesStarts at£3170RHB-1500-C1S2,£3170, shown smallerthan actual size.H uTo Order (Specify Model Number)no i t p i r c s e D e c i r P .o N l e d o M RHB-1500-C1S2£3310Battery powered, 2-stage chill mirrorRHB-1500-C1S2-RHB-ATP 3810Battery powered, 2-stage chill mirror and temperature probe with 3 m (10') cable RHB-1500-C1DS2R3395Battery powered, 2-stage remote chill mirrorRHB-1500-C1DS2R-RHB-ATP 3895Battery powered, 2-stage remote chill mirror and temperature probe with 3 m (10') cable RHB-1500-C1S2L4730Line powered, 2-stage chill mirrorRHB-1500-C1S2L-RHB-ATP 3670Line powered, 2-stage chill mirror and temperature probe with 3 m (10') cable RHB-1500-C2-34995Line powered, 3-stage chill mirrorRHB-1500-C2-3-RHB-ATP 5495Line powered, 3-stage chill mirror and temperature probe with 3 m (10') cable 32552SD -2C -B H R Line powered, 2-stage remote chill mirrorRHB-C2-DS2-RHB-ATP 3755Line powered, 2-stage remote chill mirror and temperature probe with 3 m (10') cable 571051-S E Reference Book: Air QualitySpecificationsMeasurementRange (Dew/Frost Point):2-Stage (S2):-40 to 50°C (-40 to 122°F)3-Stage (S3):-60 to 50°C (-76 to 122°F)Accuracy (Dew/Frost Point):±0.25°C (0.45°F)FunctionalityPower/Charger:115 to 230 Vac, 50 to 600 HzOperating Temperature:0 to 50°C (32 to 122°F) Sample Connection:1¼4" compression fittingSample Flow Rate:0.5 to 5 SCFH;integral flowmeterSample Pressure:0 to 150 psig (higher pressures available; consult Engineering Department)* Output:Analog:4 to 20 mA (0 to 5 Vdc), -50 to 50°C (-58 to 122°F) or -60 to 75°C (-76 to 167°F)Compliance:9.0 Vdc, 450 ΩDisplay:Red LED, 0.5" tall; 8-digit alphanumeric Alarm:Visual:Flashing “ALARM” messageRelay:1 form “C”, non-latching; 10 A @ 240 Vac, 8 A @ 24 Vdc, 1¼2 HP @ 240 VacPHYSicalDimensions: 37.5 H x 46 W x 18 cm D (14.75 x 18 x 7")Weight:11 kg (24 lb)Enclosure:Plastic carrying caseComes with complete operator’s manual and NIST certificate.Ordering Example: RHB-1500-C1S2,battery-powered hygrometer with 2-stage chill mirror, £3310.MOST POPULAR MODELS HIGHLIGHTED!STANDARD FEATURESProgrammable Automatic Balance Control (ABC) 8-Digit Alphanumeric Display User-Programmable Alarm Visual Alarms4 to 20 mA (or 0 to5 Vdc) Analog Output Microprocessor-Controlled 115/230 Vac Battery ChargerRHB-1500-C1S2,£3310, shown smaller than actual size.*Unit requires a pump for non-pressurized systems.Available with temperature probe with 3 m (10') cable,shown smaller than actual size.Freephone 0800 488 488|International +44(0) 161 777 6622 |Fax +44(0) 161 777 6622|**************.ukMore than 100,000Products Available!CANADA www.omega.ca Laval(Quebec)1-800-TC-OMEGA UNITEDKINGDOM Manchester,England0800-488-488GERMANY www.omega.deDeckenpfronn,Germany************FRANCE www.omega.fr 088-466-342BENELUX www.omega.nl 0800-099-33-44UNITED STATES 1-800-TC-OMEGA Stamford,CT.CZECH REPUBLIC www.omegaeng.cz Karviná,Czech Republic596-311-899TemperatureCalibrators, Connectors, General Test and Measurement Instruments, Handheld Instruments for Temperature Measurement, Ice Point References, Indicating Labels,Crayons, Cements and Lacquers, Infrared Temperature Measurement Instruments, Recorders, Relative Humidity Measurement Instruments, PT100 Probes, PT100 Elements,Temperature & Process Meters, Timers and Counters,Temperature and Process Controllers and Power Switching Devices, Thermistor Elements, Probes and Assemblies,Thermocouples, Thermowells and Head and WellAssemblies, Transmitters, Thermocouple Wire, RTD ProbesPressure,Strain and ForceDisplacement Transducers, Dynamic Measurement Force Sensors, Instrumentation for Pressure and StrainMeasurements, Load Cells, Pressure Gauges, PressureReference Section, Pressure Switches, Pressure Transducers,Proximity Transducers, Regulators, Pressure Transmitters,Strain Gauges, Torque Transducers, ValvespH and ConductivityConductivity Instrumentation,Dissolved OxygenInstrumentation,Environmental Instrumentation,pH Electrodes and Instruments,Water and Soil Analysis InstrumentationHeatersBand Heaters,Cartridge Heaters,Circulation Heaters,Comfort Heaters,Controllers,Meters and SwitchingDevices,Flexible Heaters,General Test and Measurement Instruments,Heater Hook-up Wire,Heating Cable Systems,Immersion Heaters,Process Air and Duct,Heaters,Radiant Heaters,Strip Heaters,Tubular HeatersFlow and LevelAir Velocity Indicators,Doppler Flowmeters,LevelMeasurement,Magnetic Flowmeters,Mass Flowmeters,Pitot Tubes,Pumps,Rotameters,Turbine and Paddle Wheel Flowmeters,Ultrasonic Flowmeters,Valves,Variable Area Flowmeters,Vortex Shedding FlowmetersData AcquisitionAuto-Dialers and Alarm Monitoring Systems,Communication Products and Converters,Data Acquisition and Analysis Software,Data LoggersPlug-in Cards,Signal Conditioners,USB,RS232,RS485and Parallel Port Data Acquisition Systems,Wireless Transmitters and Receivers。
基于单片机的温湿度记录仪的设计
科技纵览Overview of science■ 高伟 1张万里2基于单片机的温湿度记录仪的设计摘要：本文介绍了室内数字温湿度计的硬件电路结构和软件设计的原理是以AT89C51单片机为控制核心的。
该室内数字温湿度计以温度传感器AD590、湿度传感器HM1500分别构成的数据采集模块，通过数码管显示结果，实现了室内温湿度的检测。
该室内数字温湿度计具有成本较低，使用简单，工作可靠等特点，具用一定应用前景。
关键词：温度传感器；湿度传感器；单片机The Design of Digital Temperature and Humidity Meter Indoor Based on MicrocontrollerAbstract: The structure of hardware circuit and the principle of software design of the digital temperature and humidity meter based on AT89C51 MCU are described in this paper. The system consist of the temperature sensor AD590, humidity sensor HM1500, the A/ D conversion module, and the display module and the result detected by the system can be displayed by the LED. This system has many advantages such as low cost simple to use reliable and so on. So it has good prospect for application.K e y w o r d s:t e m p e r a t u r e s e n s o r s；h u m i d i t y s e n s o r s；microcontroller随着科学技术持续发展，人们对家庭生活质量的要求也不断提高，各种自动化电子电器设备在我们的生活中随处可见，要使生活感觉舒适，需要对室内的温度和湿度进行检测，进而实现自动控制，以提高居住环境的舒适度。
数字温湿度计的设计毕业论文
数字温湿度计的设计毕业论文目录前言 (1)第一章设计任务要求和温湿度计的发展史 (2)§1.1设计任务及要求 (2)§1.2设计数字温湿度计的依据和意义 (2)§1.3温度计的发展史 (2)§1.4湿度计的由来 (4)§1.5露点意义 (4)第二章设计任务分析及方案论证 (4)§2.1设计总体方案及方案论证 (5)§2.2元器件的选择 (5)§2.2.1 主控制器芯片 (5)§2.2.2 数字温湿度传感器 (7)§2.2.3 驱动显示电路 (8)§2.3温湿度测量的方法及分析 (9)第三章硬件电路的设计 (10)§3.1主控制电路和测温湿控制电路 (10)§3.2驱动显示电路 (11)第四章软件设计及分析 (13)§4.1DHT91传输时序和指令集]7[ (13)§4.1.1 通讯复位时序 (13)§4.1.2 启动传输时序 (13)§4.1.3 数据传输和指令集 (14)§4.1.4 湿度的测量时序 (15)§4.1.5 输出转换为物理量 (15)§4.1.6 DHT91的DC特性。
(16)§4.2程序流程图 (17)§4.3程序的设计 (18)§4.3.1 通讯复位子程序 (18)§4.3.2 传输启动子程序 (18)§4.3.3 写一个字节子程序 (19)§4.3.4 读一个字节子程序 (20)§4.3.5 数据处理子程序 (20)§4.3.6 显示子程序 (21)§4.3.7 按键子程序 (23)§4.3.8 中断刷新显示数码管子程序 (26)§4.3.9软件在硬件上的调试分析 (27)结论 (29)参考文献 (30)致谢 (30)附录 (30)前言温度与湿度与人们的生活息息相关。
湿度计设计与应用思路
湿度计设计与应用思路1. 引言湿度计是一种用于测量空气中含有水分量的仪器。
本文将讨论湿度计的设计和应用思路。
2. 湿度计设计思路在设计湿度计时，我们可以考虑以下几个方面：2.1 传感器选择选择合适的湿度传感器对于湿度计的准确度和稳定性至关重要。
常见的湿度传感器包括电容式传感器、电阻式传感器和电化学传感器等。
根据需要选择最适合的传感器类型。
2.2 精度和灵敏度湿度计的精度和灵敏度是衡量其性能的重要指标。
应确保湿度计在不同湿度范围内有较高的精度和灵敏度，并能及时响应湿度变化。
2.3 温度补偿湿度计的测量结果可能会受到温度的影响。
为了减少温度对湿度计测量的影响，可以考虑使用温度补偿技术，通过测量温度并进行相应补偿来提高湿度计的准确性。
2.4 数据处理和显示设计湿度计时，还需要考虑数据处理和显示的方式。
可以选择使用微处理器或其他电子组件对传感器采集到的湿度数据进行处理，并通过液晶显示屏或其他方式将结果呈现给用户。
3. 湿度计应用思路除了设计，湿度计还可以应用于各种场景。
以下是一些湿度计的应用思路：3.1 农业领域湿度对于农作物的生长和发展起着重要作用。
湿度计可以用于农业领域，提供准确的湿度信息，帮助农民调整灌溉水量、控制温室湿度等，提高农作物的产量和质量。
3.2 室内环境监测湿度对于室内环境的舒适度和健康有着重要影响。
湿度计可以用于监测室内湿度，提醒使用者是否需要进行通风或调整空调，从而改善室内环境质量。
3.3 工业生产在某些工业生产过程中，湿度的控制是必要的。
湿度计可以用于监测和控制工业生产环境中的湿度，确保生产过程的稳定性和产品质量的一致性。
4. 结论本文讨论了湿度计设计和应用的思路。
在设计湿度计时，我们应选择合适的传感器，考虑精度、灵敏度和温度补偿，设计合适的数据处理和显示方式。
湿度计可以应用于农业、室内环境监测和工业生产等领域，为用户提供准确的湿度信息，帮助改善生产和生活质量。
