配套型无纸记录仪使用说明书
Endress+Hauser RSG30 多通道无纸记录仪简明操作指南说明书
简明操作指南Ecograph T RSG30多通道无纸记录仪用于显示、记录测量参数，可实现数据通信KA199R/09/zh/13.1071122743软件版本号：ETU00xA，V2.02.xxRSG30概述快速、简单地进行仪表调试：1. 阅读安全指南→ä 5⇓2. 安装设备→ä 7⇓3. 设备接线→ä 9⇓4. 安装配套PC软件→ä 16⇓5. 将设备连接至PC机→ä 17⇓6. 设置设备(通过配套PC软件设置)→ä 17⇓7. 将设置文件传输至设备中→ä 17简明操作指南记录仪内置操作指南。
便捷的操作系统使仪表能满足多种应用场合的要求，特别适用于无纸记录。
直接按下记录仪显示屏上的按钮开关(下图箭头所指按钮)，即可显示仪表的内置菜单。
仪表包装内含《简明操作指南》手册，是记录仪内置操作指南的必要补充，帮助用户查询仪表内置菜单及链接文本中未描述的内容。
E图1：操作按键(例如：调用Setup菜单中的Help功能选项)2Endress+HauserRSG30本文档为仪表的《简明操作指南》。
详细信息请参考仪表《操作手册》和随付CD光盘中的其他技术文档资料。
本《简明操作指南》不可替代仪表包装内的《操作手册》！完整的仪表文档资料包括：•《简明操作指南》•CD光盘，内含下列技术文档：— 《操作手册》— 测量原理基础— 防爆认证和安全指南Endress+Hauser3RSG30目录1 安全指南 . . . . . . . . . . . . . . . . .5 1.1 用途 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 1.2 安装、调试和操作 . . . . . . . . . . . . . . . . . . 5 1.3 操作安全 . . . . . . . . . . . . . . . . . . . . . . . . . 51.4 安全图标和符号说明 . . . . . . . . . . . . . . . . 62 检验 . . . . . . . . . . . . . . . . . . . . .6 2.1 供货清单 . . . . . . . . . . . . . . . . . . . . . . . . . 63 安装 . . . . . . . . . . . . . . . . . . . . .7 3.1 安装条件 . . . . . . . . . . . . . . . . . . . . . . . . . 7 3.2 安装指南 . . . . . . . . . . . . . . . . . . . . . . . . . 73.3 机械锁定 . . . . . . . . . . . . . . . . . . . . . . . . . 84 接线 . . . . . . . . . . . . . . . . . . . . .9 4.1 快速接线指南 . . . . . . . . . . . . . . . . . . . . . . 9 4.2 接线端子分配 . . . . . . . . . . . . . . . . . . . . . 124.3 防护等级 . . . . . . . . . . . . . . . . . . . . . . . . 135 调试和操作 . . . . . . . . . . . . . . .14 5.1 显示和操作单元 . . . . . . . . . . . . . . . . . . . 14 5.2 操作语言设置 . . . . . . . . . . . . . . . . . . . . . 15 5.3 调试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 5.4 通信；安装PC软件 . . . . . . . . . . . . . . . 16 4RSG30安全指南Endress+Hauser 51安全指南1.1用途RSG30是一款电子记录仪，用于读取、显示、记录、分析、远程传输测量参数，并可在非防爆测量场合中读取模拟输入和数字输入信号。
kh200无纸记录仪说明书[1]
![kh200无纸记录仪说明书[1]](https://img.taocdn.com/s3/m/070016d576eeaeaad0f33001.png)
1、前言1.1、前言请在使用仪表前先仔细阅读本说明书。
1.2、配件清单1.3、注意事项⏹用户打开仪表包装后，请先检查仪表外观是否有损坏，接着再检查仪表的型号是否与您的定货相符，若有出现上述的问题请立即与本公司更换。
⏹请在了解了仪表的接线和操作后再测试或者安装仪表，仪表初次使用将需要较长时间初始化（大概需要4到10分钟左右）。
⏹请在仪表允许的工作条件下使用仪表。
一般情况下用户不要擅自拆开仪表，以免发生危险；如仪表出现故障，请先与本公司技术人员联系，在技术人员允许和指导下方可拆开仪表。
⏹请不要用有机溶液清洗LCD屏幕，以免损伤屏幕。
⏹仪表每年应进行一次计量检定，如果仪表误差超出范围，通常都是由于潮湿、灰尘或腐蚀气体所导致，可对仪表内部进行清洁及干燥处理，通常这样就能解决问题。
如仍不能解决问题请与本公司技术人员联系。
2、概述2.1、主要特点✧采用128×64点阵LCD，宽视角，高亮度，高对比度。
✧全中文菜单设计，画面直观，信息丰富，人机界面友好，易学易用，操作快捷。
✧采用贴片技术(SMT)，设计更加简洁。
✧多通道输入，支持多种输入类型，现场配置灵活方便。
✧热电偶、热电阻输入采用非线性修正，测量精度高，稳定性好。
✧采用大容量存储体，基本配置2MB（用户有特殊需要可再增加），超长记录时间。
2.2、技术指标●输入规格（一台仪表即可兼容）：热电偶：K、S、E、J、T、B、N线性电压：0－5V、1－5V等线性电流：0－10mA、4－20mA等（若订货时未注明需外接500Ω或250Ω精密电阻）扩充规格：在保留上述输入规格基础上，允许用户指定一种额外输入规格（非线性输入可能需要提供分度表）●测量范围：K ( -50 ~ 1300℃)、S ( -50 ~ 1700℃)、T ( -200 ~ 350℃) 、E ( 0 ~ 800℃)、J ( 0 ~ 1000℃)、B ( 300 ~ 1800℃)、N ( 0 ~ 1300℃)Cu50 ( -50 ~ 150℃) 、Pt100 ( -200 ~ 600℃)、Cu100 ( -50 ~ 150℃)线性输入：-29999－29999由用户定义●测量精度：0.2级（热电阻、线性电压、线性电流及热电偶输入且采用铜电阻补偿或冰点补偿冷端时）；0.2%FS±2.0℃（热电偶输入且采用仪表内部元件测温补偿冷端时）●响应时间：≤1秒（设置数字滤波参数等于0时）●报警功能：上限、上上限、下限、下下限等4种方式，最多可带2路报警输出，可复用。
无纸记录仪73VR3000规格书说明书
主要的功能与特长●模拟量8点、数字量8点共16点的最高数据采样周期为20 ms ；16点的最高采样周期为0.1 s ；64点的最高采样周期为0.5 s●记录的数据保存在闪存卡上●闪存卡插槽位于前端，插拔方便●可用专用应用软件显示和分析所记录的数据●前端面板符合防尘防水IP65标准73VR3000－□－□机型语言N: 日文E: 英文供电电源◆交流电源M2: AC 100 〜 240 V◆直流电源R: DC 24 V注）保存73VR3000的数据时，须预备闪存卡。
请务必使用以下所指定的闪存卡。
使用本公司指定之外的闪存卡时，不在保证范围之内。
·厂商 : Hagiwara Sys-Com·机型 : CFI－□□□□DG·容量 : 128 MB 〜 1 GB·机型代码（例如 : 73VR3000－N－M2）·请用订购表格（No : ESU－7394）指定所使用的I／O模块。
·73VR3000应用软件（机型 : 73VRPAC）CD1盘·安装零件（2个）·嵌式交流电流传感器（机型 : CLSA－□）·嵌式交流电流传感器（机型 : CLSB－□）·专用电缆线（机型 : CLSA－08C）（CLSA－08、12用）·PC设定器连接电缆线（机型 : MCN－CON）·闪存卡（Hagiwa Sys-Com生产）注）相关产品的详细规格，请参照各自的规格书（闪存卡无规格书）。
本产品已停止生产『本产品的替换产品为73VR3100』73VR3000■I／O模块73VR3000使用R3系列的I／O模块。
适用的I／O模块如下所述。
请用订购表格（No : ESU－7394）指定所使用的I／O模块。
详细规格请参照各模块的规格书。
R3－□S 类型SV4: 直流电压信号输入4点SV8: 直流电压信号输入8点SV4A: 直流mV信号输入4点SV8A: 直流mV信号输入8点SV8N: 非隔离直流电压信号输入8点SV16N: 非隔离直流电压信号输入16点SS4: 直流电流信号输入4点SS8: 直流电流信号输入8点SS8N: 非隔离电流信号输入8点SS16N: 非隔离直流电流信号输入16点TS4: 热电偶输入4点TS8: 热电偶输入8点RS4: 热电阻输入4点RS8: 热电阻输入8点PT4: 交流电压信号输入4点CT4: CT输入4点CT4A: CLSA用交流电流信号输入4点CT8A: CLSA用交流电流信号输入8点CT4B: CLSB用交流电流信号输入4点CT8B: CLSB用交流电流信号输入8点PA2: 速度·位置输入2点PA4: 高速脉冲输入4点PA4A: 高速累计脉冲输入4点PA16: 累计脉冲输入16点DA16: 开关量输入16点DC16: 开关量输出16点＊1DM: 填充模块＊2通讯方式S: 单路＊1、开关量输出模块最多可安装2台＊2、R3－DM不能选择通讯方式代码S■使用R3－CT4A、R3－CT8A、R3－CT4B、R3－CT8B 时的注意事项使用R3－□A、R3－□B输入模块时，要用组态软件（机型 : R3CON）变更设定。
XME2000无纸记录仪 说明书
一、使用需知尊敬的用户：感谢您使用我公司生产的XME2000系列集成无纸记录仪。
XME系列仪表在出厂前经过严格的检验，请您在收到仪表后，检查外观、合格证及备件。
在包装箱内附有备件清单。
在使用前，请仔细阅读本说明书。
1．本仪表已经过严格测试，如无严重损坏，一般不须做任何调整。
请您根据实际要求正确组态。
2．本仪表安装地点周围不应有较强的电磁辐射干扰。
如果周围有无线发射台等具有强电磁辐射的设施，则应对整个仪表屏蔽。
此外，信号线也建议采取屏蔽措施。
3．本仪表须正确安装在仪表柜上，固定良好。
保证仪表周围有良好的散热条件。
4．本仪表供电如果存在较强污染，建议在仪表电源前端加一个功率为10瓦以上的电源低通滤波设备。
5．本仪表采用微动键盘，请用户用手指轻轻触压，不要使用螺丝刀等硬物戳压键盘。
6．本仪表使用的液晶屏不能压迫、碰撞。
[注]1. 液晶屏有一定的视角。
建议用户将仪表安装在人的正常平视范围（1.4米~1.8米）之内。
过低或过高安装，效果不好。
2．液晶屏的对比度受温度的影响会发生改变。
在不同的温度条件下或液晶屏的对比度过浓或过淡时，用户可以通过主板上的RW1电位器调节。
调节时人眼平视液晶屏，并上下左右观察，使对比度适中，视角在正常的观察范围内。
二、概述随着微电子技术、计算机技术和通信技术的飞速发展，在工业上使用的显示、记录、控制仪表的技术更新越来越快，旧的控制室仪表不断被性能更可靠、功能更强大、使用更方便的控制室仪表取代。
在广泛应用的化工、炼油、冶金、制药、造纸、建材等各行业中，随着企业规模的扩大、自动化程度的提高，对控制室仪表也提出了更高的要求。
在征求广大用户的各种需求的基础上，我公司经过多年的连续开发和生产，已经成功推出XME2000/3000/5000/7000/8000系列仪表，能够满足各类用户的各种不同使用场合的需求。
XME系列仪表还支持iFIX、组态王、XMEGS等流行专业组态软件构成计算机监控系统。

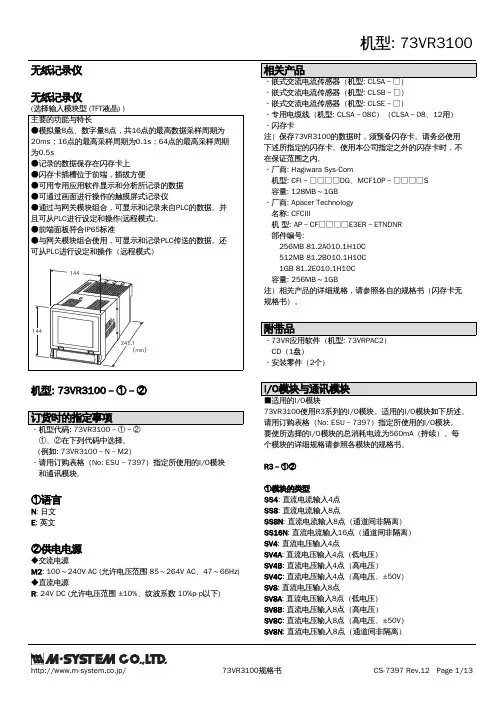

73VR3100 无纸记录仪 说明书
无纸记录仪无纸记录仪机型: 73VR3100－①－② ①、②在下列代码中选择。
（例如: 73VR3100－N－M2）・请用订购表格（No: ESU－7397）指定所使用的I/O模块 和通讯模块。
①语言N: 日文E: 英文②供电电源◆交流电源M2: 100～240V AC (允许电压范围 85～264V AC、47～66Hz)◆直流电源R: 24V DC (允许电压范围 ±10%、纹波系数 10%p-p以下)・嵌式交流电流传感器（机型: CLSB－□）・嵌式交流电流传感器（机型: CLSE－□）・专用电缆线（机型: CLSA－08C）（CLSA－08、12用）・闪存卡注）保存73VR3100的数据时，须预备闪存卡。
请务必使用下述所指定的闪存卡。
使用本公司指定之外的闪存卡时，不在保证范围之内。
・厂商: Hagiwara Sys-Com 机型: CFI－□□□□DG、MCF10P－□□□□S 容量: 128MB～1GB・厂商: Apacer Technology 名称: CFCIII 机 型: AP－CF□□□□E3ER－ETNDNR 部件编号: 256MB 81.2A010.1H10C 512MB 81.2B010.1H10C 1GB 81.2E010.1H10C 容量: 256MB～1GB注）相关产品的详细规格，请参照各自的规格书（闪存卡无规格书）。
CD（1盘）・安装零件（2个）73VR3100使用R3系列的I/O模块。
适用的I/O模块如下所述。
请用订购表格（No: ESU－7397）指定所使用的I/O模块。
要使所选择的I/O模块的总消耗电流为560mA（持续）。
每个模块的详细规格请参照各模块的规格书。
R3－①②①模块的类型SS4: 直流电流输入4点SS8: 直流电流输入8点SS8N: 直流电流输入8点（通道间非隔离）SS16N: 直流电流输入16点（通道间非隔离）SV4: 直流电压输入4点SV4A: 直流电压输入4点（低电压）SV4B: 直流电压输入4点（高电压）SV4C: 直流电压输入4点（高电压、±50V）SV8: 直流电压输入8点SV8A: 直流电压输入8点（低电压）SV8B: 直流电压输入8点（高电压）SV8C: 直流电压输入8点（高电压、±50V）SV8N: 直流电压输入8点（通道间非隔离）SV16N: 直流电压输入16点（通道间非隔离）TS4: 热电偶输入4点TS8: 热电偶输入8点RS4: 热电阻输入4点RS8: 热电阻输入8点MS4: 电位器输入4点MS8: 电位器输入8点DS4: 配电器输入4点（备有2线制变送器用电源）DS4A: 配电器输入4点（备有2线制变送器用电源开关）DS8N: 配电器输入8点（通道间非隔离）CT4: CT（交流电流）输入4点CT4A: 交流电流输入4点（用于嵌式交流电流传感器CLSA）CT4B: 交流电流输入4点（用于嵌式交流电流传感器CLSB）CT4C: 交流电流输入4点（用于嵌式交流电流传感器CLSB－R5）CT8A: 交流电流输入8点（用于嵌式交流电流传感器CLSA）CT8B: 交流电流输入8点（用于嵌式交流电流传感器CLSB）CT8C: 交流电流输入8点（用于嵌式交流电流传感器CLSB－R5）PT4: PT（交流电压）输入4点CZ4: 零相变流器（ZCT）输入4点WT4 : 电量输入4点WT4A: 电量输入4点（用于嵌式交流电流传感器CLSA）WT4B: 电量输入4点（用于嵌式交流电流传感器CLSB）WTU: 多功能电量输入2点LC2: 应变计输入2点PA2: 旋转式编码器输入2点（速度・位置）PA4: 高速脉冲输入4点PA4A: 高速累计脉冲输入4点PA4B: 低速累计脉冲输入4点PA8: 累计脉冲输入8点PA16: 累计脉冲输入16点DA16: 光电隔离输入16点（13V DC）DC16: 继电器输出16点（最多可安装2台开关量输出模块）AS4: 直流电流输入报警4点AS8: 直流电流输入报警8点AV4: 直流电压输入报警4点AV8: 直流电压输入报警8点AT4: 热电偶输入报警4点AR4: 热电阻输入报警4点AD4: 配电器输入报警4点DM: 填充模块（R3－DM不能选择通讯方式代码）②通讯方式S: 单路W: 双路（使用通讯模块时，请选择通讯方式代码W。
XSR10R无纸记录仪(原XSTC、XSDC)使用说明书
目录1. 概述 (1)2. 型号规格 (2)3. 技术规格 (4)3.1. 输入 (4)3.2. 记录 (5)3.3. 报警 (5)3.4. 变送 (5)3.5. 通信接口 (5)3.6. 外供 (6)3.7. 电源 (6)3.8. USB接口 (6)3.9. 其他性能指标 (6)4. 安装与接线 (7)4.1. 外形尺寸 (7)4.2. 开孔尺寸 (8)4.3. 接线 (8)5. 仪表运行与操作 (10)5.1. 面板与按键 (10)5.2. 仪表画面构成 (10)5.3. 仪表画面切换流程图 (11)5.4. 初始化画面 (11)5.5. 测量值数显画面 (12)5.6. 详细信息画面 (13)5.7. 参数设置画面 (22)6. 参数一览表 (31)6.1. 报警参数 (31)6.2. 输入参数 (31)6.3. 输出参数 (33)6.4. 通讯参数 (33)6.5. 记录参数 (34)6.6. 打印参数 (34)7. 功能及相应参数详细说明 (35)7.1. 测量和调校 (35)7.2. 报警功能 (36)7.3. 变送输出 (38)7.4. 通讯接口 (39)7.5. 数据记录 (40)7.6. U盘转储 (40)7.7. 打印 (41)1.概述XSR10R无纸记录仪与各类传感器、变送器配合，可实现对温度、压力、液位、成分等过程量的测量、变换、显示、记录、转储、通讯和控制。
♦采用分辨率为128×64的图形点阵液晶，全中文界面，操作方便。
♦显示内容丰富全面，包括测量值、工程量单位、报警信息、实时钟、实时曲线、历史曲线、记录状态。
♦最多4通道测量输入，适用于电压、电流、热电阻、热电偶、mV、远传压力表等类型的信号。
♦4点报警输出，可选择10种报警方式，报警灵敏度独立设定。
具备延时报警功能，可记忆最近6次报警的通道、时间、报警方式。
♦全透明、高速、高效的网络化通讯接口，实现计算机与仪表间完全的数据传送和控制。
智能无纸记录仪使用说明书
智能无纸记录仪使用说明书文件版本号：20210728001目录一．产品介绍 (3)二．技术指标 (4)2.1.充电 (4)2.2采集卡 (4)2.3数据传输模式 (4)2.4硬件性能 (4)2.5环境参数 (5)2.6软件性能 (5)三．使用方法 (6)3.1外形尺寸及安装步骤 (7)3.2接口定义 (7)3.3输入信号接线方式 (7)3.4报警输出 (8)3.5外供电输出 (8)3.6电源输入要求 (8)3.7使用方法 (9)四．协议说明 (18)4.1寄存器列表 (18)4.2通讯协议 (18)五．程序升级说明 (20)六．通讯软件说明 (22)6.1上位机软件安装 (22)6.2系统界面介绍 (22)6.3建立设备和通讯设置 (23)6.4历史数据 (31)6.5系统退出 (36)七．故障分析与排除和注意事项 (37)7.1故障分析与排除 (37)7.2注意事项 (37)一．产品介绍智能无纸记录仪是一款体积小巧功能强大的无纸记录仪，采用先进的物联网云平台，可以远程查看数据，随时随地不受限制查看所需数据，操作简单方便、界面清析直观、在各行各业中得到广泛应用。
智能无纸记录仪以其丰富的显示画面、灵活的操作方式以及强大的记录、运算、控制和管理功能，吸纳了各种国内外数据记录仪的优点，应用最新的显示技术、微电子技术、数据存储和通讯技术，是一款功能齐全、操作方便、精确可靠、高性价比的产品。
●产品选型一览表版本类型功能配置基础版6通道输入4路模拟输入+2路频率+2路继电器+RS485基础版12通道输入8路模拟输入+4路频率+4路继电器+RS485网口版6通道4路模拟输入+2路频率+2路继电器+以太网+RS485网口版12通道8路模拟输入+4路频率+4路继电器+以太网+RS485WIFI版6通道4路模拟输入+2路频率+2路继电器+WIFI+RS485WIFI版12通道8路模拟输入+4路频率+4路继电器+WIFI+RS4854G版6通道4路模拟输入+2路频率+2路继电器+4G+RS4854G版12通道8路模拟输入+4路频率+4路继电器+4G+RS485WIFI+网口6通道4路模拟输入+2路频率+2路继电器+WIFI+网口+RS485WIFI+网口12通道8路模拟输入+4路频率+4路继电器+WIFI+网口+RS4854G+网口6通道4路模拟输入+2路频率+2路继电器+4G+网口+RS4854G+网口12通道8路模拟输入+4路频率+4路继电器+4G+网口+RS485二．技术指标2.1.供电方式（交流、直流可选）1、交流:AC85~265V2、直流:8-24V（交流供电时输出直流24V）3、功耗:＜5W2.2采集卡输入信号输入及精度2.3数据传输模式1、无线通讯：4G、WIFI、THREAD、LORA、(4选一)2、有线通讯：RJ45网口通讯、两路RS485一路北向，一路南向[可支持定制]3、外部转存：U 盘（标准USB2.0通讯文件系统FAT 格式或者FAT32）2.4硬件性能●环保阻燃塑胶外壳，颜色可以定制，默认黑色●USB2.0标准接口●电容式触摸屏●480*480彩色液晶显示屏●8G 贮存容量(可选更大容量)支持存储两年数据记录●抽屉式SIM 卡座●SMA 天线连接座●重量：500g输入类型测量的范围(示值范围)精度(引用误差、绝对误差)分辨率DC 电压0-10V-0.5V 至+11.000V 0.05%F.S ±0.1mV 0.01V 0-5V -0.5V 至+5.500V 0.05%F.S ±0.1mV 0.01V ±20mV -21mV 至+21mV 0.005%F.S.±0.005mV 0.01mV ±100mV-110.0mV 至+110.0mV 0.005%F.S.±0.005mV 0.01mV DC 电流4-20mA+3mA 至+21.00mA0.005%F.S.±0.005mA 0.01mA主机测量精度（相对误差）热电偶K -60℃至+1372℃±0.05%rdg.±2.0℃0.01℃J -200℃至+1200℃±0.05%rdg.±2.0℃0.01℃E -200℃至+1000℃±0.05%rdg.±3.0℃0.01℃T -200℃至+400℃±0.05%rdg.±2.0℃0.01℃N -200℃至+1300℃±0.05%rdg.±2.5℃0.01℃W+1500℃至+2315℃±0.05%rdg.±3.5℃0.01℃0℃至+1500℃±0.05%rdg.±3.0℃R +800℃至+1768℃±0.05%rdg.±3.0℃0.01℃+400℃至+800℃±0.2%rdg.±4.0℃S +800℃至+1768℃±0.05%rdg.±3.0℃0.01℃+400℃至+800℃±0.2%rdg.±2.0℃B +800℃至+1820℃±0.05%rdg.±3.0℃0.01℃+400℃至+800℃±0.2%rdg.±4.0℃热电阻Pt100-200℃至+660℃±0.05%rdg.±0.4℃0.01℃PT1000-50℃至+300℃±0.05%rdg.±0.4℃0.01℃●尺寸：96*96*102MM2.5环境参数●工作环境：-20℃~60℃0%~95%RH●存储环境：-20℃~65℃30%~80%RH●海拔：0～4000m正常工作，在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃。
RX200无纸记录仪使用说明书
第3章
3.1 3.2 3.3 3.4 3.5
各部分的名称/使用模式/通用键操作
各部分的名称和功能………………………………………………3-1 使用外部存储媒体…………………………………………………3-3 使用模式……………………………………………………………3-4 关于功能设置………………………………………………………3-6 通用键操作…………………………………………………………3-7
附属品
配有下述附件。确认有无短缺或损伤。
序号 1 2 3
名称 安装支架 使用说明书 合格证
4 标准软件
5 通讯数据线 6 U盘
数量 2 1 1
1
1 1
备注 用于面板固定 本书 生产日期 光盘（当订购通讯或者 U 盘转存功能时） 适用于 Windows 98/2000/XP/Windows ME 3m(订购通讯功能时) 订购 U 盘转存功能时。容量 2G
滤波器
使用数字滤波器可以抑制输入信号带来的干扰影响。在仪表中配备 有数字滤波功能，可以对每个测量通道分别进行设置。关于设置方 法，请参见『设置输入滤波器』一节。
11
1.3 显示功能
与显示有关的通用项目
液晶显示器和画面的构成 本仪表装有 128×64 点阵液晶显示器(LCD)(横 128×纵 64 点)。 画面由状态显示部分和数据显示部分构成。
第4章
4.1 4.2 4.3
显示画面的切换
运行画面的切换……………………………………………………4-1 状态显示部分………………………………………………………4-2 数显画面……………………………………………………………4-3
6
4.4 实时曲线显示………………………………………………………4-4 4.5 历史曲线显示………………………………………………………4-5 4.6 报警列表……………………………………………………………4-7 4.7 数据打印……………………………………………………………4-8 4.8 备份历史数据………………………………………………………4-9
杭州米科传感技术有限公司无纸记录仪使用说明书
4.12.1 系统组态..............................................................................22 4.12.2 记录组态..............................................................................23 4.12.3 显示组态..............................................................................25 4.12.4 输入组态..............................................................................26 4.12.5 模拟输出..............................................................................37 4.12.6 功能列表..............................................................................38 第五章 通讯....................................................................................................38 第六章 质保及售后服务................................................................................45
关于本手册
请将本手册交于操作者阅读。 在操作之前，请熟读本手册，并对产品有深入了解。 本手册只对产品的功能进行阐述，本公司不保证该产品将适合于用 户的某一特殊用途。
实业公司无纸记录仪操作规程
实业公司无纸记录仪操作规程一、引言为了规范实业公司无纸记录仪的使用，提高工作效率，确保信息记录的准确性和安全性，特制定本操作规程。
二、适用范围本操作规程适用于实业公司内所有无纸记录仪的使用和维护。
三、基本原则1.符合相关法律法规和公司规定，保证记录真实、准确、完整；2.严禁私自篡改、删除记录，一经发现将追究相关责任；3.具备备份和恢复功能，确保数据的安全性和可靠性；4.颜色条形码用于记录不合格项，以便及时处理；5.使用过程中要注意保护机器设备，确保其正常运转。
四、无纸记录仪的开机和登录1.确保仪器是否通电，打开电源；2.等待机器启动，启动过程中请勿随意操作；3.出现登录界面后，使用操作员账号和密码登录；4.登录成功后进入主页面。
五、无纸记录仪的数据记录和保存1.选择需要记录的项目或者指标；2.根据要求填入相应的数值或文字；3.点击保存按钮，确保数据保存成功；4.保存后数据将自动提交到数据库，并生成记录报表；5.完成数据记录后，点击退出按钮进行退出。
六、无纸记录仪的数据查询和报表生成1.进入主页面，点击查询按钮；2.选择需要查询的项目或者指标；3.根据要求选择查询时间范围；4.点击查询按钮，系统将自动匹配相关数据；5.查询结果将以报表形式呈现，可保存或打印。
七、无纸记录仪的备份和恢复1.定期进行数据备份，确保数据的安全性；2.点击设置按钮，选择备份选项；3.选择数据备份的路径和存储设备；4.点击备份按钮，等待备份完成；5.如需恢复数据，同样需要进入设置界面进行操作。
八、无纸记录仪的维护和保养1.定期进行清洁，确保机器正常运行；2.清洁前请关闭电源，使用干净的软布擦拭；3.避免接触水或其他液体；4.定期检查设备软件和硬件，确保其正常运转；5.出现问题及时向技术人员报修。
九、违规处理和处罚1.发现有篡改、删除记录等违规行为，将取消相关人员的使用权限；2.发现私自更改仪器配置或者关闭关键功能，将严肃处理；3.发现数据丢失或损毁，造成严重后果的，将追究相关责任；4.对于违反相关规定的人员，将视情况给予相应的处罚。
无纸记录仪说明书
前言非常感谢贵单位使用本公司生产的无纸记录仪。
本安装使用手册是以初次购买者或考虑选用者为对象，对无纸记录仪功能及其使用进行说明。
✓使用无纸记录仪之前，敬请仔细阅读本手册，在充分理解的基础上，再对无纸记录仪进行安装、操作和维护，错误的安装或使用会导致仪表损坏。
✓公司产品持续发展改进。
我们保留在预先不通知的情况下，对此手册中描述的任何产品进行修改和改进的权利；我们保留在预先不通知的情况下，修改或废止本文档的权利。
对改进的产品如有相应的安装使用手册或改进说明，若本手册中的描述与仪表实物存在不符，请以实物为准。
✓严禁擅自对无纸记录仪进行任何改造！如由此造成的事故，本公司恕不负责。
✓本公司向最终用户保证，该仪表供货时的硬件、附件在材质和制造工艺上都不存在任何缺陷。
在仪表到货之日起的1年质保期内，仪表如有缺陷，本公司给予免费维修或更换。
目录前言 (I)1.1概述 ................................................................................................................................................................... ３1.2主要特点 ........................................................................................................................................................... ３1.3.1技术参数 ................................................................................................................................................... ３1.3.2万能输入类型量程表 ............................................................................................................................... ５第二章规格选型 ........................................................................................................................................................ ５第三章开箱检查 ...................................................................................................................................................... ５2.1外包装检查....................................................................................................................................................... ５3.2开箱................................................................................................................................................................... ５3.3箱内货物清单................................................................................................................................................... ６第四章安装与接线 .................................................................................................................................................... ６4.1使用环境........................................................................................................................................................... ６4.2安装开孔尺寸................................................................................................................................................... ６4.3安装步骤........................................................................................................................................................... ７4.4接线................................................................................................................................................................... ７4.4.1 端子说明 .................................................................................................................................................. ７4.4.2 电源线的连接 .......................................................................................................................................... ７4.4.3 信号线的连接 .......................................................................................................................................... ８4.4.4 通讯线的连接 .......................................................................................................................................... ８第五章操作说明 ........................................................................................................................................................ ８5.1操作面板 ........................................................................................................................................................... ８5.2操作主菜单 ....................................................................................................................................................... ９5.3曲线显示界面 ............................................................................................................................................... １０5.4数值显示 ....................................................................................................................................................... １１5.5记录追忆界面 ............................................................................................................................................... １２5.6报警追忆界面 ............................................................................................................................................... １４5.7组态菜单设置 ............................................................................................................................................... １５5.7.1系统组态设置 ....................................................................................................................................... １６5.7.2通道组态设置 ....................................................................................................................................... １８5.7.3报警组态 ............................................................................................................................................... １９5.7.4通讯组态 ............................................................................................................................................... ２０5.7.4.1 串口实时传送数据 .......................................................................................................................... ２１5.7.4.2 串口实时打印数据 .......................................................................................................................... ２１5.7.4.3 U盘转存数据 ................................................................................................................................... ２２第六章故障分析及排除 ........................................................................................................................................ ２４第一章概述1.1概述无纸记录仪是特别针对各种工业过程控制现场实际情况设计生产的新型仪表。
LU-R5000_C5000无纸记录仪说明书
目录一、使用需知 (1)二、概述 (1)三、功能特点 (2)四、主要技术指标 (3)五、功能和操作 (5)1.键盘操作 (6)3.八通道实时数显画面 (8)4.八通道棒图画面 (9)5.棒图总貌画面 (10)6.实时曲线画面 (11)7.历史曲线画面 (13)8.菜单 (14)9.登陆画面 (15)10.数字输入框 (15)11.汉字输入框 (16)12.报警信息一览 (16)13.备份历史数据 (18)14.查找历史数据 (19)15.系统组态画面 (20)16.通道组态画面 (21)六、安装与接线 (23)1.仪表外形尺寸, 安装方法及开孔尺寸 (23)2.端子 (24)3.接线 (25)4.接线实例 (29)七、通讯接口 (32)1.概述 (32)2.RS-232通讯方式 (32)3.RS-485通讯方式 (32)4.EntherNet通讯方式 (33)5.无线通讯 (33)6.打印 (33)一、使用需知仪表在出厂前经过严格的检验，请用户在收到仪表后，检查外观、合格证及配件。
在使用前，请仔细阅读本说明书。
二、概述随着微电子技术、计算机技术和通信技术的飞速发展，在工业上使用的显示记录控制仪表的技术更新越来越快，旧的控制室仪表不断被新的、性能更可靠、功能更强大、使用更方便的仪表所取代。
在化工、炼油、冶金、制药、造纸、建材等各行业中，随着企业规模的扩大、自动化程度的提高，对控制室仪表也提出了更高的要求。
在征求广大用户的各种需求的基础上，我公司经过近两年的连续开发和生产，已经成功推出LU50/70/900系列智能数控仪表、ANTHONE-DCS自动监控系统和LU-5000、LU-3000、LU-2000液晶无纸记录仪系列，能够满足各类用户的各种不同使用场合的需求。
LU-系列仪表具有日常维护工作量小、运行费用低、可靠性好、应用灵活等与现代自动控制相适应的特点。
LU-系列仪表的推出，比目前市场上的国产自动控制仪表的性能有了极大地提高，甚至与国外同类产品相比也毫不逊色。
配套型无纸记录仪使用说明书
配套型无纸记录仪NHR-6100R使用说明书一、产品介绍配套型无纸记录仪NHR-6100R系列在设计上吸纳了当今电脑构造思路：硬件上采用内带快闪存储器的新型微处理器，扩大了数据存储区，显示器采用3.5英寸128*64高分辩率点阵式白屏黑字液晶屏，软件上引入中文WINDOWS的框架思路，并采用了数据压缩技术。
仪表全面采用了外表贴装工艺，并采用多重保护和隔离设计，抗干扰能力强，可靠性高。
仪表可同时输入3路万能信号，输入通道相互隔离，并具有报警控制、模拟变送、RS485/232通讯等输出功能，是一款功能齐全的记录仪表。
二、技术参数选型说明：NHR-61□R-□-□-□-□无纸记录仪①②③④⑤备注1：变送输出与报警输出可组合，变送输出+报警输出≤6四、安装1、安装位置和气候条件仪表的安装应尽量远离马达、变压器等有冲击和震动及电磁干扰的场合。
安装仪表时尽量保持水平，请勿左右倾斜。
安装位置的环境温度应介于0～50℃之间，同时相对湿度不超过85%RH，且不易产生冷凝液、无腐蚀气体或易燃气体的场合。
3、仪表的安装〔1〕在表盘上安装仪表的方法按照不同仪表所需的开孔尺寸在盘面上开好对应尺寸的安装孔，将密封圈套在仪表上，再将仪表嵌入到开好的安装孔中，然后将面板安装固定夹装在盘面后面，卡在仪表上下两面，向前推动这两个固定夹，使仪表固定在盘面上，再剥掉显示屏上的保护膜即可〔如果在同一表盘上安装多台仪表，应参考上图中推荐的仪表间最小间距，以保证必要的散热及装卸空间〕〔2〕从外壳中取出表芯的方法仪表的表芯可以从外壳中取出，其方法是将仪表前面板两侧的锁扣向外侧拨开，然后抓住仪表的前面板向外拔，即可使表芯与表壳别离。
在回装时，将表芯插入表壳后一定要推紧，并将锁扣锁紧，以保证安装可靠。
〔3〕安装说明* 电缆的选择、仪表的安装和电连接必须符合VD0100“1000V以下电路安装的有关规定〞或本地的有关规定* 电连接必须由专业人员进展* 负载电路应使用保险丝，以保护继电器触点在短路或电流超过继电器最大容量时自动切断电路* 输入、输出和电源应单独布线，同时相互之间防止平行* 在仪表的电源端子上不要连接任何其它负载* 传感器和通讯线应使用屏蔽绞线〔4〕仪表标准配线说明* 直流信号输入〔过程输入〕1、为了减小电气干扰，低压直流信号和传感器输入的连接线应远离强电走线。
无纸记录仪使用说明
4#楼无纸记录仪使用说明一．简介概要无纸记录仪将以前记录在记录纸上的测量/运算数据显示在液晶画面上，同时也可以保存在外部存储媒体中。
显示数据是仪表画面显示曲线和数显的数据。
它是仪表从采样到的数据中筛选出来的。
一个数据相当于曲线画面上的一个点，一个数据所代表的时间是由仪表的记录间隔所决定的。
※本记录仪记录间隔时间设定为2分钟。
（理论上记录间隔时间为2分钟时，数据在记录仪中的储存时间为360天）二．显示屏认识画面由状态显示部分和数据显示部分构成。
状态显示---显示画面名称，日期和时间，输入采集板状态，数据显示---显示测量/运算数据的数字/棒图/曲线显示或者报警/打印/备份等的运行画面。
各部分的名称和功能1. 显示屏——显示曲线等各种运行画面，组态画面。
2. 操作盖——操作按键，插入或取出U 盘等外部存储媒体时，请打开盖子进行。
打开盖子扣住盖子上方的扣子面向操作者方向一拉即可。
此盖子在不进行上述操作时请务必关好。
3. USB口——USB 接口，插入U 盘备份数据时使用。
4. 翻页键——运行画面时切换画面使用可与确认键形成组合键，进入组态画面。
5. 左移键——向左移动光标，向前追忆等功能。
6. 右移键——向右移动光标，向后追忆等功能。
7. 上移键——增加光标所在值的量，切换通道等功能。
8. 下移键——减少光标所在值的量，切换时标等功能。
9. 确认键——执行光标所在按钮的动作编辑光标所在值，切换追忆方式等功能。
三．运行画面切换运行画面由数显画面、棒图画面、实时曲线画面、历史曲线画面、报警列表画面、数据打印画面、数据备份、累积报表组成。
※各个画面间使用[翻页]键来进行切换。
1.历时曲线的读取（历史曲线追忆提供两种方式，连续追忆和定点追忆。
）连续追忆状态与定点追忆状态的切换，连续追忆状态下使用[确认]键切换到定点追忆状态。
定点追忆状态下使用[确认]键切换到连续追忆状态。
2.连续追忆状态切换曲线组合连续追忆状态下，使用[上键]，切换显示到下一通道的曲线。
无纸记录仪使用说明书
E12D1WPR90系列 彩色无纸记录仪 使用说明书Paperless Recorder苏州迅鹏仪器仪表有限公司User ’s Manual前言前言感谢您购买本公司产品！本用户手册为正确地选用、调校、组态、安装、使用和维护本产品作了必要的说明，是使用和维修人员的必读资料。
为了确保正确使用WPR90记录仪，请在使用之前先阅读本用户手册。
请将本手册妥善保管，放置在便于查阅的地方。
用户手册的注意事项⏹本用户手册如有变动，恕不通知，随时更正，查阅时请以最新版本为准。
请参照封面右下角的用户手册版本号。
⏹若用户发现用户手册中有错误、遗漏等，请与本公司联系。
⏹本公司不承担由于用户错误操作所引起的事故和危害。
⏹本用户手册所讲述的功能，不作为将产品用做特殊用途的理由。
⏹本用户手册内容严禁全部或部分转载、复制。
⏹本用户手册电子版为彩色，印刷版为黑白色，手册中部分文字和插图涉及到彩色颜色的说明时，若查看印刷手册无法辨识，请查阅电子版手册。
（Simplified Chinese）i前言ii 安全须知为确保您能安全使用WPR90仪表，操作时请务必遵守本手册中所述说明和注意事项。
如果违反操作规程，则可能会损坏本仪表提供的保护。
由于违反这些说明和注意事项而产生的产品问题和故障，我公司不承担责任。
◆电源在接通本仪表的电源之前，请务必确保供给电源电压与仪表电源电压一致，仔细检查接线是否正确无误。
仪表断电及再次上电的间隔必需在5s以上。
◆接地保护为了防止触电，在接通本仪表电源之前请务必进行接地保护。
◆接地保护的必要性请不要切断本仪表内部或外部的接地保护线或者拆掉接地保护端子的接线。
否则会使本仪表的保护动作失效，处于危险状态。
◆接地保护功能的缺陷如果您认为接地保护等保护功能可能存在问题时，请不要运行本仪表。
请检查无误后再运行。
◆请勿在下列场合使用仪表1．暴露于阳光直射的场合；2．温度和湿度超过使用条件的场合；3．有腐蚀性气体或可燃性气体的场合；4．有大量粉尘、盐及金属性粉末的场合；5．水、油及化学液体易溅射到的场合；6．有直接震动或冲击的场合；请不要在可燃性气体、爆炸性气体或有蒸汽的场所运行本仪表。
无纸记录仪怎么使用
无纸记录仪怎么使用一、确认供电电源A,常规订货都是AC220供电；B,如果订货时有要求DC24,请认真核实收到的仪器是否相同;二、端子接线及信号输入类型仪器输入传感器分两个部分：一是仪器背后接线端子对应接线；二是仪器内部软件设置成与背后端子接入的输入信号一致。
A,端子接线：认真阅读仪器两侧的接线图。
左侧图为不同信号源接线图，分别有：TC(热电偶)、RTD(热电阻)、4-20mA/0-5V等这些；右侧图为每个通道对应接线端子图，每个通道有三个接线端。
以一通道接线为例：AI-01代表一通道，R1对应端子1，T1对应端子2，G1对应端子3。
一通道如果是K偶输入时，正极接到T1端子2上，负极接到G1端子3。
一通道如果是PT100输入时，同颜色的二根线分别接到端子1端子2上，另外一个颜色接到端子3。
一通道如果是4-20mA输入时，正极接到端子2上，负极接到端子3上，同时250欧姆的电阻要接在端子2和端子3两端；反之，0-5V输入时，不需要接该电阻。
B,软件设置：出厂时，本仪器内部软件所有通道输入信号都是默认K型热电偶。
如果需要修改成其它输入信号时，按以下步骤操作。
以输入信号需要更换成PT100为例：1.面板按键说明：“P/E按钮”相当于电脑的回车键，其它键分别是“向左键”“向右键”“向上键”“向下键”。
每个操作步骤都是单键操作。
2.连续按仪器面板最右侧的“P/E按钮”找到“系统配置信息”这个画面。
3.在“系统配置信息”画面中，按最左边的“向左按钮”把光标移动到屏幕下的密码位置（00000000上），再按一下“P/E按钮”就进入到了系统组态后台。
4.把光标移动到“模拟量输入”栏目中，在“输入类型”这个参数中把“K”改成“PT100”即可。
如果输入信号需要修改成“4-20mA”时，应须外接本厂配送的“250欧姆”电阻。
三.U盘导数据操作本厂仪器出厂均有配送一个专用U盘，U盘内有分析软件（用于打开数据时使用，请收到时先把软件拷贝到电脑中，以免丢失）。
无纸记录仪使用说明书.
使用注意事项：请勿自行维修和拆卸仪器请先将引线与接线端子连接，再与仪表插接。
请在进行下列工作时，务必断开电源后操作1、当连接大地线时2、当对仪器端子接线及插拔端子时仪表上电前请仔细检查接线是否正确无误仪表断电及再次上电的间隔在5秒以上在下列场合应采取适当的屏蔽措施1、靠近电源动力线的场合2、处在强电场或强磁场的场合3、在产生静电或交流接触器干扰等类似的场合 不要将仪表安装在下列场合1、暴露于阳光直射的场合2、温度和湿度超过使用条件的场合3、有腐蚀性气体或可燃性气体的场合4、有大量粉尘、盐及金属性粉末的场合5、水、油及化学液体易溅射到的场合6、有直接震动或冲击的场合装箱清单目录一、概述 (1)二、功能特点 (1)三、技术指标 (2)四、安装与接线 (4)五、仪表运行及操作 (6)六、仪表组态 (15)七、累积功能及累积组态（选配功能） (23)八、流量组态及带温压补偿计算功能（选配功能） (25)九、PID控制组态（选配功能） (30)十、故障分析及排除 (33)一、概述无纸记录仪以其丰富的显示画面、灵活的操作方式以及强大的记录、运算、控制和管理功能，在各行各业中获得了极其广泛的应用。
本产品吸纳了各种国内外无纸记录仪的优点，应用最新的显示技术、微电子技术、数据存储和通讯技术，是一款功能齐全、操作方便、精确可靠、高性价比的产品。
本产品配置丰富，有蓝屏和彩色两种显示屏。
可以接收多种类型的直流电流、电压和电阻信号，实现温度、压力、液面、流量、成分以及力、力矩、位移等物理量的显示、记录、越限监控、报表生成、数据通讯、信号变送以及流量累计等功能。
本产品主要由液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、智能通道板、大容量FLASH等构成：可配备不同类型的智能通道板，根据应用要求选择。
内置大容量FLASH，可通过U盘快速将FLASH中的数据转储到计算机中。
内置的FLASH 的容量为64M字节，8通道时若20秒记录一次可记录865天，最快0.1秒记录一次所有通道的数据。
XSR30无纸记录仪
XSR30 无纸记录仪·使用手册
热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53 热电偶：K，S，R，B，N，E，J，T 其它输入信号或分度号需在订货时注明。
3.3 报警输出
继电器输出：触点容量 220V AC，3A，阻性负载 共用 8 点报警，可按通道的各报警点值设定
3.4 外供电源
4. 安装与接线……………………………………...4
4.1 外形及开孔尺寸……………………………………….4 4.2 接线端子图…………………………………………….5 4.3 输入信号接线………………………………………….5
5. 功能说明………………………………………...6
5.1 输入信号选择及量程…………………………………6 5.2 显示修正……………………………………………….7 5.3 数字滤波……………………………………………….7 5.4 工程量单位选择…………………………………….…7 5.5 报警……………………………………….…………....8 5.6 输出上限及输出下限………..……………………......8 5.7 工位号………………………..……………………......8 5.8 通讯接口…………………………………….……….…8
7.2 通道组态………….…………………………………..25 7.2.1 工位号的修改……………………………..……26 7.2.2 信号类型……………..………………………...26 7.2.3 工程单位…………..…………………………...26 7.2.4 量程上限、量程下限..…………………………27
XSR30 无纸记录仪 使用手册
06-A 版
装箱清单 序号 名称 1 XSR30无纸记录仪 2 接线端子 3 安装导轨 6 128M或64M优盘 7 上位机转换软件 8 使用说明书
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配套型无纸记录仪NHR-6100R
使用说明书
一、产品介绍
配套型无纸记录仪NHR-6100R系列在设计上吸纳了当今电脑结构思路：硬件上采用内带快闪存储器的新型微处理器，扩充了数据存储区，显示器采用3.5英寸128*64高分辩率点阵式白屏黑字液晶屏，软件上引入中文WINDOWS的框架思路，并采用了数据压缩技术。
仪表全面采用了表面贴装工艺，并采用多重保护和隔离设计，抗干扰能力强，可靠性高。
仪表可同时输入3路万能信号，输入通道相互隔离，并具有报警控制、模拟变送、RS485/232通讯等输出功能，是一款功能齐全的记录仪表。
三、订货说明
选型说明：
NHR-61□R-□-□-□-□
无纸记录仪①②③④⑤
备注1：变送输出与报警输出可组合，变送输出+报警输出≤6 ★：输入信号类型（订货时请在选型后备注信号类型）
★：输出信号类型（订货时请在选型后备注信号类型）
四、安装
1、安装位置和气候条件
仪表的安装应尽量远离马达、变压器等有冲击和震动及电磁干扰的场合。
安装仪表时尽量保持水平，请勿左右倾斜。
安装位置的环境温度应介于0～50℃之间，同时相对湿度不超过85%RH，且不易产生冷凝液、无腐蚀气体或易燃气体的场合。
2、安装尺寸（单位：mm）
3、仪表的安装
（1）在表盘上安装仪表的方法
按照不同仪表所需的开孔尺寸在盘面上开好对应尺寸的安装孔，将密封圈套在仪表上，再将仪表嵌入到开好的安装孔中，然后将面板安装固定夹装在盘面后面，卡在仪表上下两面，向前推动这两个固定夹，使仪表固定在盘面上，再剥掉显示屏上的保护膜即可（如果在同一表盘上安装多台仪表，应参考上图中推荐的仪表间最小间距，以保证必要的散热及装卸空间）
（2）从外壳中取出表芯的方法
仪表的表芯可以从外壳中取出，其方法是将仪表前面板两侧的锁扣向外侧拨开，然后抓住仪表的前面板向外拔，即可使表芯与表壳分离。
在回装时，将表芯插入表壳后一定要推紧，并将锁扣锁紧，以保证安装可靠。
（3）安装说明
★电缆的选择、仪表的安装和电连接必须符合VD0100“1000V以下电路安装的有关规定”或本地的有关规定
★电连接必须由专业人员进行
★负载电路应使用保险丝，以保护继电器触点在短路或电流超过继电器最大容量时自动切断电路★输入、输出和电源应单独布线，同时相互之间避免平行
★在仪表的电源端子上不要连接任何其它负载
★传感器和通讯线应使用屏蔽绞线
（4）仪表标准配线说明
★直流信号输入（过程输入）。
