双栅场效应管混频电路1. 引言混频电路是一种将两个或多个不同频率的信号进行混合处理的电路。
双栅场效应管（Dual Gate Field Effect Transistor，简称DG-FET）是一种常用于射频放大和混频器应用的器件。
本文将介绍双栅场效应管混频电路的原理、特点和应用。
2. 双栅场效应管基本原理双栅场效应管是一种三极管，由两个栅极和一个漏极组成。
其工作原理与普通场效应管类似，但具有更高的增益和线性度。
其中一个栅极称为输入栅极（G1），另一个栅极称为控制栅极（G2）。
通过调节控制栅极电压，可以改变DG-FET的传输特性。
3. 双栅场效应管混频电路结构双栅场效应管混频电路由输入匹配网络、输出匹配网络和双栅场效应管组成。
输入匹配网络用于匹配输入信号源的阻抗，输出匹配网络用于匹配负载的阻抗，以提高功率传输效率。
双栅场效应管作为混频器的核心部件，负责将输入信号进行混频处理。
4. 双栅场效应管混频电路工作原理双栅场效应管混频电路的工作原理如下：1.输入信号经过输入匹配网络进入DG-FET的输入栅极（G1）。
2.控制栅极（G2）的电压调节DG-FET的传输特性，控制输出信号的幅度和相位。
3.输入信号和控制信号在DG-FET内部相互混合，产生混频效果。
4.输出信号经过输出匹配网络传送到负载。
5. 双栅场效应管混频电路特点双栅场效应管混频电路具有以下特点：•宽带特性：双栅场效应管具有较宽的工作带宽，可以处理多个不同频率的信号。
•高增益：由于双栅结构，DG-FET具有较高的增益，可以放大微弱的输入信号。
•低噪声：DG-FET具有低噪声系数，适用于对噪声要求较高的应用。
•线性度好：双栅结构使得DG-FET具有良好的线性度，适用于需要高精度的应用。
6. 双栅场效应管混频电路应用双栅场效应管混频电路广泛应用于射频领域，包括通信、雷达、无线电等领域。
具体应用包括：•射频信号放大：双栅场效应管可以将微弱的射频信号放大到适合后续处理的级别。
第七章 混频电路
第3节 晶体三极管混频器
1. 工作原理——利用线性电路时变分析法
混频器原理性电路
Vbb 为直流偏置电压，
us 为输入信号， uL 为本振信号。
集电极回路调谐于中频 ωI 。
电路的输入条件是：
us = Usm cosωst uL = ULm cosωLt ULm>> Usm 三级管的集电极电流 ic 是在Vbb， uL和us的共同作用下产生的。 晶体三极管在 Vbb，uL和us的作用 下工作于非线性状态。 由于 us很小，可以认为晶体管的 工作点在Vbb+uL的作用下发生变化。 在每一个工作点，对us来说都是工作 于线性状态，只不过不同的工作点其 线性参量不同。这种随时间变化的参 量称为时变参量。 为小信号 为大信号
第2节 二极管混频电路
1. 二极管混频器的优点
平衡型混频器 环形混频器
电路结构简单、噪声低、动态范围大、组合频率分量少。如果采用肖 特基表面势垒二极管，工作频率可高达微波频段，因而应用广泛。
2. 二极管平衡混频器
电路条件
(1) 本振电压uL足够大， 晶体二极管工作在受uL控 制的开关状态。 (2) 输入回路的次级调谐 于ωs；输出回路的初级调 谐于ωI。相当于两个带通 滤波器。
i IQ Q Di Dv
0
v VQ
3.混频器的功能
混频器是频谱的线性搬移电路，是一个三端口（六端）网络。
us c (t) t
us (fs)
混频器 uL (fL)
uI (fI)
uI (t) t
us的频谱 fs-F fs fs+F f
uL (t) t uI的频谱 fI-F fI fI+F fs fL f f
是由 us在输入回路中产生输入电流和 us与uL经反向混频产生输入电流之差。
混频器电路工作原理
混频器电路工作原理
混频器电路是一种用于频率变换的电路，其工作原理主要是利用非线性电阻元件的特性，将两个不同频率的信号混合在一起，输出得到两个输入信号的和频信号和差频信号。
在混频器电路中，常用的非线性元件有二极管、晶体管等。
以二极管混频器为例来说明其工作原理：
1. 工作偏置：对二极管进行偏置使其在正向截止区工作，即保持二极管处于反向偏置状态。
2. 输入信号：将两个不同频率的输入信号分别输入到二极管的两个端口，其中一个信号为射频信号(RF)，另一个信号为本振信号(LO)。
3. 非线性特性：二极管在正向截止区具有非线性特性，当输入射频信号和本振信号通过二极管时，非线性特性会导致二极管产生交叉调制效应。
交叉调制过程实际上是两个频率信号相乘的过程。
4. 输出信号：经过交叉调制后，二极管产生了和频信号
(RF+LO)和差频信号(RF-LO)。
通常情况下只取其中一个也可
以称之为产品信号。
5. 滤波：由于混频器产生了很多杂散频率，需要通过滤波器对输出信号进行滤波，保留所需的和频信号或差频信号。
总结起来，混频器电路的工作原理主要包括非线性调制、交叉调制和滤波等过程。
通过将不同频率的输入信号经过非线性元件相乘，得到和频信号和差频信号，进而实现频率变换的功能。
混频器电路设计
混频器电路设计
混频器电路是一种广泛应用于通信、雷达、测量等领域的电路，主要功能是将两路不同频率的信号合并成一路，以获得混频信号。
混频器电路的设计主要涉及以下几个方面：
1. 混频器类型选择：混频器电路通常可以选择三种类型的混频器，即互补式、抑制式和反向式混频器。
不同类型的混频器具有不同的性能特点和优缺点，需要根据具体应用场景选择。
2. 设计频率选择：混频器的输入频率范围和输出频率范围需要根据具体应用需求确定，同时考虑到混频器的增益和带宽等参数。
3. 传输线设计：混频器电路中的传输线设计对混频器的性能有很大影响。
传输线具有传输延时、传输损耗等参数，需要合理选择设计参数来优化混频器电路的性能。
4. 滤波器设计：混频器电路常常需要加入滤波器，去除不需要的频率分量，保留所需频率分量，以提高混频器电路的选择性和干扰抑制能力。
5. 电路布局与封装：混频器电路的布局和封装方式对混频器电路的性能和可靠性有很大影响，需要合理设计和选择。
综上所述，混频器电路的设计需要综合考虑电路类型、频率、传输线、滤波器及电路布局等因素，以达到优化性能、选择性和干扰抑制能力的目的。
读懂电路图第九课 混频及滤波电路
读懂电路图第九课混频及滤波电路混频电路混频电路就是用手机本身的振荡的频率与接收信号频率进行差频，把接收过来的高频信号降低为一个固定的中频信号，提高手机的灵敏度（接收微弱信号的能力）选择性（抑制邻近信号的能力）和稳定性。
1.混频信号的特点：（1）混频器由非线性元件（晶体管）组成（电压和电流的变化不成线性变化）；（2）混频器必须有两种信号输入，利用非线性元件将两个频率混合产生与这两种有关的多种频率输出；（3）在混频器的输出端设有选频回路，选频回路的中心频率就是中频频率，没有被选中的其他频率将会被过滤掉。
2.混频电路原理图：如图：滤波电路滤波就是让有用的信号通过，无用的过滤掉，（就像我们年轻人谈恋爱一样，处了许多对象，把不可能没有缘分结婚的过滤掉，余下一个适合自己的留下结婚）。
哈哈哈哈哈！滤波电路的种类较多，不同结构的滤波用途也不一样！常见滤波的种类按供电方式：分为有源滤波和无源滤波；按结构方式：分为固定器件和分立元件；按频率方式：分为带通滤波和窄带滤波；按作用方式：分为信号滤波和电源退耦滤波。
1.有源滤波通常使用电容器和放大器，把电容器的滤波效果放大N倍，滤波效果好；无源滤波没有放大电路，效果没有有源滤波好。
2.固定器件的滤波器，有声表面滤波器压电陶瓷滤波器等。
这种滤波器体积小，不需要调整电路，频率稳定，抗干扰能力强；分立元件滤波器常见LC滤波RC滤波晶体管滤波等。
分立元件滤波由于元件参数的变化，滤波效果不如固定器件滤波器。
如图：3.4.带通滤波是指允许一定频率宽度的信号通过的滤波电路。
如手机高放前后的滤波器。
所通过的频率带宽为25HHz;窄带滤波只允许某一个频率的信号通过，如中频滤波器高通滤波器低通滤波器等。
5.信号滤波器是指信号通路中的滤波电路；电源退耦滤波器是指电源供电电路中所接的RC或者LC电路，作用是避免电路中高频中频和低频信号在公用电源上产生串扰。
一般是在高低频的交界供电电路中串入RC或者LC滤波器，使不同频率的交流信号通过各自的电容器构成回路，避免了有害的耦合，所以我们叫它为退耦电路。

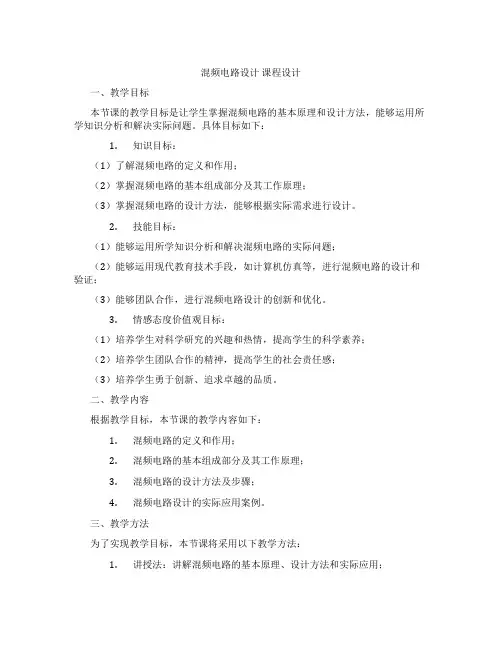

混频电路设计课程设计
