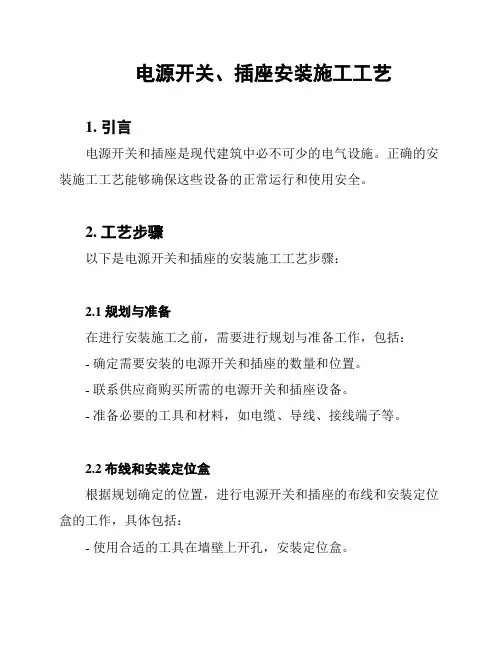

电源开关、插座安装施工工艺

电源开关、插座安装施工工艺
1. 引言
电源开关和插座是现代建筑中必不可少的电气设施。

正确的安装施工工艺能够确保这些设备的正常运行和使用安全。

2. 工艺步骤
以下是电源开关和插座的安装施工工艺步骤：
2.1 规划与准备
在进行安装施工之前，需要进行规划与准备工作，包括：
- 确定需要安装的电源开关和插座的数量和位置。

- 联系供应商购买所需的电源开关和插座设备。

- 准备必要的工具和材料，如电缆、导线、接线端子等。

2.2 布线和安装定位盒
根据规划确定的位置，进行电源开关和插座的布线和安装定位盒的工作，具体包括：
- 使用合适的工具在墙壁上开孔，安装定位盒。

- 按照规定的走线方式进行电缆和导线的布线，确保走向合理、美观。

- 将电缆和导线连接到定位盒内，确保连接牢固。

2.3 连接与安装设备
连接与安装设备是安装施工的核心环节，包括：
- 根据电路连接原理图，将电缆和导线连接到电源开关和插座上。

- 使用绝缘工具进行电线的绝缘处理，确保使用安全。

- 将安装好的电源开关和插座固定到定位盒上，确保稳固。

2.4 安全测试和调试
安装完成后，需要进行安全测试和调试工作，以确保设备正常
运行和使用安全，具体包括：
- 使用合适的测试工具进行电压、电流的检测。

- 测试各个开关和插座的功能是否正常。

- 全面检查安装后的设备和线路，确保没有安全隐患。

3. 结论
电源开关和插座的安装施工工艺是一个繁琐而重要的过程，需要合理规划、认真执行。

正确的安装施工能够确保设备的正常运行和使用安全，为现代建筑提供便利和保障。

开关插座施工工序

开关插座施工工序开关插座施工工序是电气工程中的重要环节，对于家庭、商业或工业建筑来说都具有重要的功能和作用。

本文将详细介绍开关插座施工的步骤和技术要点，以确保施工过程安全、有效和符合相关标准。

一、前期准备工作在开始开关插座施工之前，需要进行一些前期准备工作。

首先，要根据设计图纸和布线要求确定安装位置和数量。

其次，要准备好所需的材料和工具，包括开关、插座、导线、接线盒、开关面板、螺丝刀、电池、测试仪器等。

同时，施工现场也需要进行清理和整理，确保施工环境干净、整洁。

二、导线铺设和连接1. 导线铺设：首先，在墙面上利用水平尺和垂直尺测量和标记开关插座的位置。

然后，根据标记确定导线走向，并用墙壁切割工具开槽。

接下来，将导线放入开槽中，并使用电线固定器固定导线，确保导线平整、牢固。

铺设导线时需注意与其他电器设施的绝缘，以避免短路或其他安全问题。

2. 连接导线：将导线通过接线盒连接，使用绝缘帽进行绝缘处理。

根据导线颜色和标记的接线要求，将导线连接到开关和插座上，使用螺丝固定并加以绝缘。

在连接过程中，要确保导线连接牢固、接触良好，避免松动或接触不良导致电流不稳定或出现其他问题。

三、开关插座安装1. 开关安装：根据设计要求和标记，将开关安装在指定的位置。

使用螺丝固定开关，并确保开关面板与墙面平齐，固定牢固。

在安装开关时，要注意开关的功能和控制方式，确保使用便捷且符合用户需求。

2. 插座安装：同样地，根据设计要求和标记，将插座安装在指定的位置。

使用螺丝固定插座，并确保插座面板与墙面平齐，固定牢固。

在安装插座时，要注意插座的类型和功率要求，确保能够满足使用设备的电源需求。

四、电气连接和测试1. 电气连接：完成开关和插座的安装之后，进行电气连接。

根据设计要求和标记，将导线连接到开关和插座上。

确保连接牢固、绝缘良好，避免出现漏电、短路等安全问题。

可以使用测试仪器检测导线连接的稳定性和电流传输情况。

2. 功能测试：在完成电气连接后，进行开关和插座的功能测试。

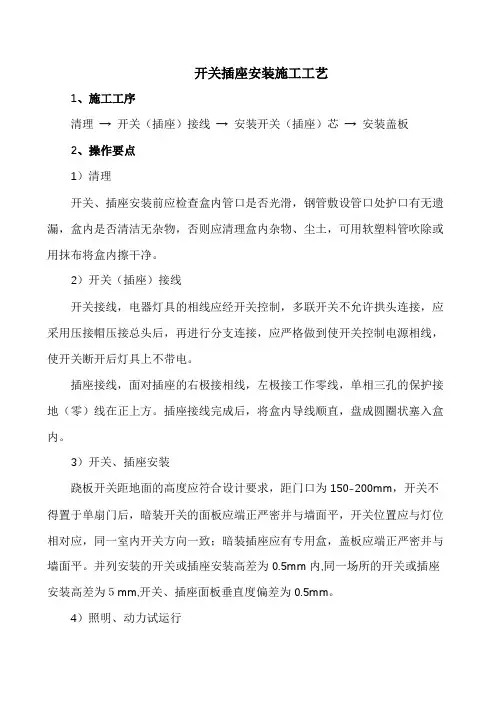

施工工艺-开关插座安装施工工艺

开关插座安装施工工艺
1、施工工序
清理→ 开关（插座）接线→ 安装开关（插座）芯→ 安装盖板
2、操作要点
1）清理
开关、插座安装前应检查盒内管口是否光滑，钢管敷设管口处护口有无遗漏，盒内是否清洁无杂物，否则应清理盒内杂物、尘土，可用软塑料管吹除或用抹布将盒内擦干净。

2）开关（插座）接线
开关接线，电器灯具的相线应经开关控制，多联开关不允许拱头连接，应采用压接帽压接总头后，再进行分支连接，应严格做到使开关控制电源相线，使开关断开后灯具上不带电。

插座接线，面对插座的右极接相线，左极接工作零线，单相三孔的保护接地（零）线在正上方。

插座接线完成后，将盒内导线顺直，盘成圆圈状塞入盒内。

3）开关、插座安装
跷板开关距地面的高度应符合设计要求，距门口为150-200mm，开关不得置于单扇门后，暗装开关的面板应端正严密并与墙面平，开关位置应与灯位相对应，同一室内开关方向一致；暗装插座应有专用盒，盖板应端正严密并与墙面平。

并列安装的开关或插座安装高差为0.5mm内,同一场所的开关或插座安装高差为５mm,开关、插座面板垂直度偏差为0.5mm。

4）照明、动力试运行
各配电箱、照明器具等安装完毕,且各条支路的绝缘电阻摇测合格后, 可通电进行安全检查, 并作好记录。

检查完成之后方可进行试运行工作。

应按照供电系统进行全负荷试运行,试运行应从总开关开始供电。

试运行期间应仔细检查和巡视,发现问题应及时修复更改, 并做好记录。

家装电路工程施工工艺(3篇)

第1篇一、施工准备1. 设计方案：根据业主需求，设计合理的电路布局，包括电源、照明、插座、开关等。

2. 材料准备：根据设计方案，选购合适的电线、电缆、PVC管、接线端子、接线盒、开关、插座等材料。

3. 工具准备：准备电钻、切割机、剥线钳、压线钳、万用表等施工工具。

二、施工流程1. 弹线定位：根据设计方案，确定线路终端插座、开关、面板的位置，并在墙面标画出准确的位置和尺寸。

2. 开槽：使用切割机沿弹线位置开槽，槽宽约10mm，深度约15mm。

3. 埋设暗盒及敷设PVC电线管：将PVC电线管穿入槽内，固定在墙面上，确保管子平直、无弯曲。

将接线盒、开关、插座等安装到墙面上，并连接好。

4. 穿线：将电线穿过PVC电线管，同一回路电线应穿入同一根管内，但管内总根数不应超过8根，电线总截面积（包括绝缘外皮）不应超过管内截面积的40％。

5. 接线：将电线头剥皮，连接到相应的接线端子上，确保接线牢固、可靠。

6. 检查：检查电路布线是否合理，线路是否存在短路、漏电等问题。

7. 完成电路布线图，提交公司备案。

三、施工要点1. 设计布线时，执行强电走上，弱电在下，横平竖直，避免交叉，美观实用的原则。

2. 开槽深度应一致，一般是PVC管直径10MM。

3. 电源线配线时，所用导线截面积应满足用电设备的最大输出功率。

一般情况，照明1.5平方，空调挂机及插座2.5平方，柜机4.0平方，进户线10.0平方。

4. 暗线敷设必须配阻燃PVC管。

插座用SG20管，照明用SG16管。

当管线长度超过15m或有两个直角弯时，应增设拉线盒。

天棚上的灯具位设拉线盒固定。

5. PVC管应用管卡固定。

PVC管接头均用配套接头，用PVC胶水粘牢，弯头均用弹簧弯曲。

暗盒、拉线盒与PVC管用锣接固定。

6. 电源线与通讯线不得穿入同一根管内。

7. 电源线及插座与电视线及插座的水平间距应符合规范要求。

四、质量要求1. 配电系统的器件极数、参数及性能指标与设计图纸一致。

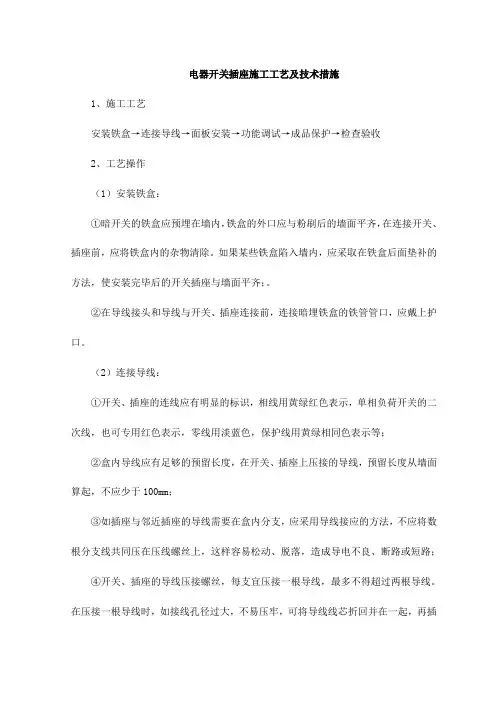

电器开关插座施工工艺及技术措施

电器开关插座施工工艺及技术措施1、施工工艺安装铁盒→连接导线→面板安装→功能调试→成品保护→检查验收2、工艺操作（1）安装铁盒：①暗开关的铁盒应预埋在墙内，铁盒的外口应与粉刷后的墙面平齐，在连接开关、插座前，应将铁盒内的杂物清除。

如果某些铁盒陷入墙内，应采取在铁盒后面垫补的方法，使安装完毕后的开关插座与墙面平齐；。

②在导线接头和导线与开关、插座连接前，连接暗埋铁盒的铁管管口，应戴上护口。

（2）连接导线：①开关、插座的连线应有明显的标识，相线用黄绿红色表示，单相负荷开关的二次线，也可专用红色表示，零线用淡蓝色，保护线用黄绿相同色表示等；②盒内导线应有足够的预留长度，在开关、插座上压接的导线，预留长度从墙面算起，不应少于100mm；③如插座与邻近插座的导线需要在盒内分支，应采用导线接应的方法，不应将数根分支线共同压在压线螺丝上，这样容易松动、脱落，造成导电不良、断路或短路；④开关、插座的导线压接螺丝，每支宜压接一根导线，最多不得超过两根导线。

在压接一根导线时，如接线孔径过大，不易压牢，可将导线线芯折回并在一起，再插入孔内，以增加螺丝的压接面积；⑤采用导线压接的方法，导线线芯应按顺时针方向弯环，压接环直径的大小，应以螺丝帽压接牢固为准。

被压接的线芯长度，应不大于圆环周长的3/4。

（3）封盖板：①暗装开关、插座等的盖板，应与墙面吻合，横平竖直，所用固定螺丝应尽量采用镀镍或镀锌螺丝；②同一建筑内的开关、插座方向应统一。

开关、插座的位置允许偏差为正负20cm。

并应安装牢固。

在同一房间内，开关板、插座板等的颜色应一致，确保美观。

二十一、灯具安装施工工艺及技术措施1、吸顶灯安装：根据设计图确定出灯的位置，将灯贴紧建筑物表面，灯的灯箱应完全遮盖住灯头盒，对着灯头盒的位置打好进线孔，将电源线甩入灯箱，在进线孔处应套上塑料管以保护导线。

找好灯头盒螺孔的位置，在灯箱的底板上用电钻打好孔，用机螺丝拧牢固，在灯箱的另一端应使用胀管螺栓加以固定。

开关插座安装施工工艺

开关插座安装施工工艺依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本施工工艺标准适用于室内电气照明的开关插座安装工程。

2、施工准备2.1材料要求：2.1.1各型开关：规格型号必须符合设计要求，并有产品合格证。

2.1.2各型插座：规格型号必须符合设计要求，并有产品合格证。

2.1.3塑料（台）板：应具有足够的强度。

塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。

2.1.4木制（台）板：其厚度应符合设计要求和施工验收规范的规定。

其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。

2.1.5其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。

2.2主要机具：2.2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。

2.2.2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。

2.3作业条件：2.3.1各种管路、盒子已经敷设完毕。

盒子收口平整。

2.3.2线路的导线已穿完，并已做完绝缘摇测。

2.3.3墙面的浆活、油漆及壁纸等内装修工作均已完成。

3、操作工艺3.1工艺流程：清理——接线——安装3.2清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。

3.3结线：3.3.1一般结线规定：3.3.1.1开关结线：a同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。

b电器，灯具的相线应经开关控制。

3.3.1.2插座连线：a单相两孔插座有横装和竖装两种。

横装时，面对插座的右极接相线，左极接中性；竖装时，面对插座的上极接相线，下极接中性，见图3.3.1.2.1和图3.3.1.2.2所示。

图3.3.1.2.a.1插座横装示意图图3.3.1.2..a.2插座竖装示意图b单相三孔及三个四孔插座结线示意，见图3.3.1.2.b.1和图3.3.1.2.b.2保护接地线注意应接在上方。

开关插座安装工艺

开关插座安装工艺
1、安装前清理
应将盒内异物、积尘除去，铁管管口应戴上护口，再进行导线接头和与开关、插座连接，开关、插座的接线应有明显的标识，相线用黄、绿、红色表示，单相负荷开关的二次线也可专用红色表示，零线用淡蓝色，保护线用黄绿相间色表示等，如不用颜色表示，也可用端子牌以符号或文字标注。

2、导线预留长度
盒内导线应有足够的预留长度。

在开关、插座上压接的导线预留长度从墙面算起，不应少于100mm o
3、安装
1）如插座与邻近插座的导线需要在盒分支，应采用导线接头的方法，不应将根分支导线共同压接在压线螺丝上，这样容易松动、脱落，造成导电不良、断路或短路。

2）开关、插座的导线压接螺丝，每只宜接一根导线，最多不得超过两根导线。

在压接一根导线时，如接线孔孔过大，不易压牢，可以将导线线芯折回并在一起，再插入接线孔内，以增加螺丝的压接面积。

如果采用导线挪环，压接环直径的大小应以螺丝帽压接牢固为准，被压接的线芯长度，应不小于圆环周长的3/4o
3 ）装开关、插座应固定在底台上，底台要固定在暗埋盒上。

圆形底台可用直
径75mm或100mm的方形底台，可根据需要采用双联或三联等。

底台安装固定均不得少于2个螺钉。

面板开关均直接固定在暗设盒上。

固定用的螺钉必须用镀操或镀锌的。

4 ）开关、插座安装在墙面上要平贴，端正周边不得缺灰，有洞或有壁纸,涂料的毛边、毛茬。

开关、插座安装、灯具安装工艺标准

开关、插座安装、灯具安装工艺标准一、施工准备1.材料要求1）各型开关：规格型号必须符合设计要求，并有产品合格证。

2）各型插座、规格型号必须符合设计要求，并有产品合格证。

3）其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。

2.主要机具：1）红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。

2）手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。

3.作业条件1）各种管路、盒子已经敷设完毕。

盒子收口平整。

2）线路的导线已穿完，并已做完绝缘摇测。

3）墙面的浆活、油漆及壁纸等内装修工作均已完成。

二、操作工艺1.工艺流程清理→结线→安装2.清理用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。

3.结线1）一般结线规定：①开关结线同一场所的开关切断位置一致，且操作灵活，接点接触可靠。

灯具的相线应经开关控制。

多联开关不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支连接。

②插座箱多个插座导线连接时，不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支线连接。

4.安装开关、插座准备先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。

将导线按顺时针方向盘绕在开关，插座对应的接线柱上，然后旋紧压头。

如果是独芯导线，也可将线芯直接插入接线孔内，再用顶丝将其压紧。

注意线芯不得外露。

2）开关、插座安装：①一般安装规定开关安装规定：(a) 开关面板距地面的高度为1.4m，距门口为150-200mm；开关不得置于单扇门后。

(b)暗装开关的面板应端正、严密并与墙面平；(c)开关位置应与灯位相对应，同一室内开关方向应一致；(d)成排安装的开关高度应一致，高低差不大于2mm。

②插座安装规定：(a)暗装和工业用插座距地面不应低于30cm；(b)同一室内安装的插座高低差不应大于5mm；成排安装的插座高低差不应大于2mm；(c)暗装的插座应有专用盒，盖板应端正严密并与墙面平；(d)落地插座应有保护盖板。

开关插座面板施工方法及施工工艺

开关插座面板施工方法及施工工艺1.规划：在进行开关插座面板的施工之前，需要对布线的位置和开关插座的数量进行规划。

在规划时要考虑家居设计和布线的安全合理性，并与业主进行沟通确认。

2.准备材料：准备开关插座、面板、面板盒、导线、工具箱等所需材料和工具。

确保材料的品质符合国家标准，并根据设计要求选购合适的规格和型号。

3.布线：在进行布线前，首先需要确定开关、插座和照明的位置，根据设计图纸或现场实际需求进行定位标记。

然后按照规划好的位置进行电缆管道或隐蔽布线，保证线路的美观和安全。

隐蔽布线施工工艺：(1) 打墙槽：根据设计要求和标记，在墙壁上开槽，一般深度为20mm，宽度为40-50mm，槽内角度开圆弧，墙面平整度要求达到国家标准。

(2)铺设电缆：将电缆放入槽内并与配管连接，保留足够的电缆长度，避免拉力过大导致电缆短路或损坏。

(3)固定电缆：使用电缆固定器将电缆固定在槽内，保证电缆平整、整齐、固定可靠。

(4)封槽：使用石膏板、水泥或壁纸等材料对墙板槽口进行封闭，封闭后要保持墙面平整、美观。

4.安装面板：在墙体布线完成后，根据开关插座的类型和数量在合适的位置安装面板盒。

注意安装时要保持水平、垂直，并使用水平仪进行调整。

然后将开关插座安装到面板盒中，确保插座与面板紧密连接。

5.连接导线：根据电路连接要求，将导线连接到开关和插座上。

在连接导线时要保持导线端部的铜线整齐、齐平，与开关和插座的接线端适当地剥去绝缘外皮，扭紧、固定连接。

6.测试和验收：安装完成后，需要进行电器设备的测试和验收。

首先打开开关，测试插座是否正常供电。

然后使用电压表、电流表等仪器进行电路的测试，确保线路连接正确、电流稳定、不漏电等。

注意事项：-在施工过程中要严格按照电气安装规范进行施工，不得擅自修改电路和线路布置。

-布线时要进行良好的防护，避免电缆损坏或短路。

-安装面板时要保持墙面整洁、平整，面板安装牢固。

-在连接导线时要注意导线的规格和颜色，保证连接正确、可靠。

开关插座安装工程施工工艺标准

第五章主要分项工程施工方案和技术措施六、开关、插座安装工程施工工艺标准1、适用范围本工艺标准适用于室内电气照明的开关、插座安装工程。

2、施工准备（1）材料要求：（A）各型开关：规格型号必须符合设计要求，并有产品合格证。

（B）各型插座：规格型号必须符合设计要求，并有产品合格证。

（C）其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。

（2）主要机具：（A）红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋。

高凳等。

（B）手锤、錾子、剥线错、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。

（3）作业条件：（A）各种管路、盒子已经敷设完毕。

盒子收口平整。

（B）线路的导线已穿完，并已做完绝缘摇测。

（C）墙面的浆活、油漆及壁纸等内装修工作均已完成。

3、操作工艺（1）工艺流程：（2）清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。

（3）结线：A、一般结线规定：（A）开关结线：同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。

电器，灯具的相线应经开关控制。

多联开关不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支连接。

（B）插座接线：单相三孔及三相交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用。

插座箱多个插座导线连接时，不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支线连接。

（4）安装开关、插座准备：先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。

将导线按顺时针方向盘绕在开关，插座对应的接线柱上，然后旋紧压头。

如果是独芯导线，也可将线芯直接插入接线孔内，再用顶丝将其压紧。

注意线芯不得外露。

A、开关、插座安装：（A）一般安装规定：开关安装规定：距门口为150～200mm；且拉线的出口应向下。

扳把开关距地面的高度为1.4m，距门口为150～200mm；开关不得置于单扇门后。

暗装开关的面板应端正、严密并与墙面平；开关位置应与灯位相对应，同一室内开关方向应一致；（B）插座安装规定：暗装和工业用插座距地面不应低于30cm；同一室内安装的插座高低差不应大于5mm；成排安装的插座高低差不应大于2mm；暗装的插座应有专用盒，盖板应端正严密并与墙面平；落地插座应有保护盖板；C、开关、插座安装：暗装开关、插座：按接线要求，将盒内甩出的导线与开关、插座的面板连接好，将开关或插座推入盒内（如果盒子较深，大于2.5cm时，应加装套盒），对正盒眼，用机螺丝固定牢固。

电器开关、插座安装施工工艺

电器开关、插座安装施工工艺1. 确定位置：根据装修设计图纸或实际需要，确定电器开关和插座的位置。

考虑使用方便和安全性，合理安排位置。

确定位置：根据装修设计图纸或实际需要，确定电器开关和插座的位置。

考虑使用方便和安全性，合理安排位置。

2. 施工准备：准备好所需的工具和材料，包括电线、插座、开关、接线盒、螺丝刀、钳子等。

施工准备：准备好所需的工具和材料，包括电线、插座、开关、接线盒、螺丝刀、钳子等。

3. 预留线管：在墙壁上预留好电线的线管，确保电线安全可靠地引入开关或插座的位置。

线管应嵌入到墙壁中，保持平整，并注意防水防潮。

预留线管：在墙壁上预留好电线的线管，确保电线安全可靠地引入开关或插座的位置。

线管应嵌入到墙壁中，保持平整，并注意防水防潮。

4. 安装开关：将开关安装到预留位置，并根据需要连接电线。

根据开关的类型，选择合适的接线方式，确保连接牢固、不松动。

安装开关：将开关安装到预留位置，并根据需要连接电线。

根据开关的类型，选择合适的接线方式，确保连接牢固、不松动。

5. 安装插座：将插座安装到预留位置，并将电线连接到插座上。

插座需要稳固地固定在墙壁上，插头与插座接触良好，确保电气连接良好。

安装插座：将插座安装到预留位置，并将电线连接到插座上。

插座需要稳固地固定在墙壁上，插头与插座接触良好，确保电气连接良好。

6. 接线盒连接：根据需要，使用接线盒连接多组电线。

确保接线盒的盖子牢固关闭，防止外界灰尘或杂物进入。

接线盒连接：根据需要，使用接线盒连接多组电线。

确保接线盒的盖子牢固关闭，防止外界灰尘或杂物进入。

7. 安全测试：完成安装后，进行安全测试。

使用合适的工具检查开关和插座的接线是否正确，没有松动或故障。

同时，检查是否有漏电等安全隐患。

安全测试：完成安装后，进行安全测试。

使用合适的工具检查开关和插座的接线是否正确，没有松动或故障。

同时，检查是否有漏电等安全隐患。

8. 整理和修饰：修整好电线的长度，确保整体布线整洁美观。

开关插座安装施工工艺

开关插座安装施工工艺一.施工准备(一)技术准备1.熟悉施工图纸；2.施工前应进行技术交底工作；3.配备相应的施工质量验收规范。

(二)材料要求1.各型开关：规格型号必须符合设计要求，并有产品合格证和“CCC”认证标志。

2.各种插座：规格型号必须符合设计要求，并有产品合格证和“CCC'’认证标志。

3.其他辅材：安全型压接帽、开关插座安装用镀锌机螺丝等均有合格证。

(三)主要机具手锤、錾子、剥线钳、尖嘴钳、电钻、电锤、钻头、人字梯、数字式万用表、绝缘摇表(500V)等(四)作业条件1.施工图纸及技术资料齐全。

2.土建墙面装饰施工应全部结束，门窗齐全。

3.各种管路、盒子已经敷设完毕、部分内陷较大及错位严重无法调整的接线盒已整改完毕。

4.线路的导线已穿线完毕，并已做好绝缘摇测。

二.质量要点(一)开关应关断相线。

(二)插座接线相序应符合规范规定。

三.操作流程接线盒检查清理---接线---安装---通电试验四.施工工艺(一)接线盒检查清理用錾子轻轻地将盒子内残留的水泥、灰块等杂物剔除，用小号油漆刷将接线盒内杂物清埋十净。

清理时注意检查有无接线盒预埋安装位置错位(即螺圣幺安装孔错位900)、螺丝安装孔耳缺失、相邻接线盒高差超标等现象，应及时修整。

如接线盒埋入较深，超过1.5cm时，应加装套盒。

(二)接线1.先将盒内导线留出修理长度后剪除余线，用剥线钳剥出相宜长度，以恰好能完全插入接线孔的长度为宜。

2.对于多联开关需分支连接的应接纳安全型压接帽压接支。

3.应注意区分相线、零线及保护地线，不得混乱。

4.开关、插座的相线应经开关关断。

5.单相两孔插座有横状和竖装两种：横状时，面对插座的右极接相线，左极接零线；竖装时，面对插座的上极接相线，下极接零线。

装置时应注意插座内的接线标识。

(三)安装1.开关、插座安装：按接线要求，将盒内导线与开关、插座的面板连接好后，将面板推人，对正安装孔，用镀锌机螺丝固定牢固。

固定时使面板端正，与墙面平齐。

开关插座安装施工工艺

开关插座安装施工工艺
一、引言
开关插座作为日常生活中必不可少的电器装置，其安装施工工艺的准确与否，直接关系到家庭电力设备的正常使用和用户的生活质量。

本文将详细介绍开关插座的安装施工工艺，包括前期准备工作、材料选购、电路布线、安装步骤及注意事项等方面。

二、前期准备工作
1. 工具准备：扎丝刀、电钻、电锤、压线钳、螺丝刀、螺丝批等。

2. 建材准备：开关插座、导线、插座盒、开关面板、线管、螺丝等。

三、材料选购
1. 开关插座：选择正规品牌、合格产品，确保质量可靠、安全耐用。

2. 导线：选择规格合适、绝缘性能良好的导线，如BV线或RV 线等。

3. 插座盒：选择质量好、外观美观的插座盒，材质可选塑料或金属盒。

4. 开关面板：选用符合个人喜好、材质坚固、防火、耐磨损的开关面板。

四、电路布线
1. 确定插座的位置：根据家庭电器的布局及用电需求确定插座的位置，要考虑家具摆放、电器使用等因素。

2. 导线敷设：根据插座位置，利用线管进行导线敷设，保证导线安全可靠，并做好隐蔽工作。

3. 布线连接：根据插座的电气特性，正确连接导线和插座，确保接线牢固、接触良好。

4. 保护措施：对于易受潮或受损的电线，应采取保护措施，如使用绝缘胶带进行包裹等。

五、安装步骤
1. 定位开关插座位置：根据电路布线图进行定位，用标线铅笔或胶带标识出插座位置。

开关、插座安装施工工艺

开关、插座安装施工工艺一、施工准备1.作业条件(1)各种管路、盒子已经敷设完毕，损坏的盒子已换掉。

(2)盒子缩进装饰面超过20mm的已加套盒，且套盒与原盒有可靠的措施，拨插时不能将套盒与面板一起拨出。

(3)盒子缩进装饰面不够20mni已用高标号砂浆外口抹平齐，内口抹方正。

(4)线路的导线已穿完，并已对各支路完成绝缘摇测。

(5)墙面抹灰、油漆及壁纸等内装修工作均已完成。

(6)为防止土建施工污染插座面板，水泥地面、铺砖地面、水磨石、大理石地面等工作应已完成。

2.材质要求(1)各型开关、插座的规格、型号必须符合设计要求，并应有电工产品合格证。

产品必须经过中国电工产品认证委员会的安全认证，产品上应带有安全认证标志(长城标志)。

合格证、安全认证证书复印件同规格、同型号应各备一张。

(2)塑料(台)板应具有足够强度，应平整、无弯翘变形等现象, 并有产品合格证。

(3)各厂家产品应有两部认可证书的复印件。

(4)进口的电工产品必须附有国家商检局的质量检定证书(检定证书可代替产品合格证)。

3.施工器具红铅笔、卷尺、水平尺、线坠、绝缘手套等。

二、工艺流程清理一接线一安装一通电试运行三、施工工艺(一)清理用塞子轻轻地将盒内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。

(二)接线1.开关接线规定：电器、灯具的相线应经开关控制。

开关接线时, 应将盒内导线理顺，依次接线后，将盒内导线盘成圆圈，放置于开关盒内。

2.插座接线规定：(1)单相两孔插座有横装和竖装两种。

横装时，面对插座的右极接相线，左极接零线；竖装时，面对插座的上极接相线，下极接零线。

(2)单相三孔及三相四孔的接地或接零线均应在上方。

(3)交、直流或不同电压的插座安装在同一场所时，应有明显的区别，且其插头与插座配套，均不能互相代用。

3.接线：先将盒内甩出的导线留出维修长度(15 —20CM)削去绝缘层，注意不要碰伤线芯，如开关、插座内为接线柱，将导线按顺时针方向盘绕在开关、插座对应的接线柱上，然后旋紧压头。

开关、插座安装施工工艺标准

开关、插座安装施工工艺标准GXEJ/QB44-2003一、材料要求⒈各型开关：规格型号必须符合设计要求，并有产品合格证。

⒉各型插座：规格型号必须符合设计要求，并有产品合格证。

⒊塑料（台）板：应具有足够的强度。

塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。

⒋木制（台）板：其厚度应符合设计要求和施工质量验收规范的规定。

其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。

⒌其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。

二、主要机具设备⒈红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。

⒉手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。

三、作业条件⒈各种管路、盒子已经敷设完毕。

盒子收口平整。

⒉线路的导线已穿完，并已做完绝缘摇测。

⒊墙面的浆活、油漆及壁纸等内装修工作已完成。

四、操作工艺⒈工艺流程：清理→结线→安装⒉清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。

⒊结线：⑴一般结线规定：①开关结线：a．同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。

b．电器、灯具的相线应经开关控制。

c．多联开关不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支连接。

②插座结线：a．单相两孔插座有横装和竖装两种。

面对插座的右极接相线，左极接中性线；竖装时，面对插座的上极接相线，下极接中性线，见图44-1和图44-2。

b．单相三孔及三相四孔插座结线示意，见图44-3和图44-4，保护接地线注意应接在上方。

图44-1 图44-2图44-3 单相三孔插座示意图图44-4 三相四孔插座示意图c．交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用。

d．插座箱多个插座导线连接时，不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支线连接。

⒋安装开关、插座准备：先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。

SGBZ0631开关、插座安装施工工艺标准

SGBZ-063１开关、插座安装施工工艺标准依据标准:《建筑工程施工质量验收统一标准》GＢ５０30０-2021《建筑电气工程施工质量验收规范》ＧB5030３-20211、范围本施工工艺标准适用于室内电气照明的开关插座安装工程。

2、施工准备２．1材料要求：2。

1.1XX型开关:规格型号必须符合设计要求,并有产品合格证。

2.1。

2XX型插座:规格型号必须符合设计要求，并有产品合格证.2。

1。

3塑料(台)板：应具有足够的强度.塑料(台)板应平整,无弯翘变形等现象,并有产品合格证.２。

1.4木制（台）板：其厚度应符合设计要求和施工验收规范的规定。

其板面应平整，无劈裂和弯翘变形现象,油漆层完好无脱落。

２.1.5其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等.2．2主要机具:2。

2.１红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。

2。

2．2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、等。

2．3作业条件：２．３.1XX种管路、盒子已经敷设完毕。

盒子收口平整。

２。

３．2线路的导线已穿完，并已做完绝缘摇测.２.３．3墙面的浆活、油漆及壁纸等内装修工作均已完成.3、操作工艺3.１工艺流程：清理——接线——安装3。

２清理:用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。

3.３结线：3。

３．1一般结线规定：3。

３.1。

1开关结线：a同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。

b电器，灯具的相线应经开关控制。

3.3。

1.2插座连线:ａ单相两孔插座有横装和竖装两种。

横装时,面对插座的右极接相线，左极接中性;竖装时，面对插座的上极接相线，下极接中性,见图3。

３.1．2.１和图3。

3.1.2。

2所示。

图3.3.1.2.a。

1插座横装示意图图3。

３.1。

2．.ａ．2插座竖装示意图ｂ单相三孔及三个四孔插座结线示意,见图3．３.1。

2.b。

开关插座灯具安装施工方法及工艺流程

开关插座灯具安装施工方法及工艺流程一、工艺流程1.施工前准备首先，需要对施工区域进行测量和布线规划。

根据实际需要，确定开关、插座和灯具的数量和位置，并编制详细的布线图纸。

同时，准备好所需的工具和材料，如螺丝刀、电钳、绝缘胶带、电线、开关、插座、灯座等。

2.线槽安装根据布线图纸的要求，在墙壁上划线并用电钻打孔，然后安装线槽。

线槽要与墙壁平整并固定好，确保线路可以顺利通过。

3.接线盒安装根据布线图纸的指示，在合适的位置打孔并安装接线盒，应确保接线盒与墙面平齐，并用螺丝固定好。

在接线盒内安装好接线板，并将预留好的电线从线槽引入接线盒内。

4.开关插座安装根据布线图纸的要求，连接好电线与开关插座。

首先，使用电钳剥去电线末端的绝缘层，然后按照开关插座的接线顺序进行连接。

连接完成后，用绝缘胶带将接线部分进行包扎，确保安全可靠。

5.灯具安装根据布线图纸的指示，安装好灯具。

首先，连接好灯具的电线，再将灯具固定在预定位置上。

安装完成后，将电线从灯座中引入接线盒内，并进行接线。

6.安全检查在施工完成后，需要对所有接线进行仔细检查，确保接线可靠、没有松动或短路等隐患。

同时，还需检查开关、插座和灯具的工作情况，确保正常使用。

7.结束清理施工结束后，对施工现场进行清理，清除掉施工过程中产生的垃圾和杂物。

确保施工现场的整洁和安全。

二、施工方法1.先进行准备工作：包括测量和布线规划、准备工具和材料等。

2.安装线槽：根据布线图纸，在墙壁上划线并用电钻打孔，然后安装线槽。

3.安装接线盒：根据布线图纸，在合适的位置打孔并安装接线盒，并用螺丝固定好。

在接线盒内安装好接线板，并将预留好的电线从线槽引入接线盒内。

4.安装开关和插座：根据布线图纸的要求，连接好电线与开关插座，然后用绝缘胶带将接线部分进行包扎。

5.安装灯具：根据布线图纸的指示，连接好灯具的电线，然后将灯具固定在预定位置上。

6.进行安全检查：对所有接线进行仔细检查，确保接线可靠、没有松动或短路等隐患。

开关、插座安装施工工艺

开关、插座安装施工工艺1范围本工艺标准适用于室内电气照明的开关、插座安装工程。

2施工准备2.1材料要求：2.1.1各型开关：规格型号必须符合设计要求，并有产品合格证。

2.1.2各型插座：规格型号必须符合设计要求，并有产品合格证。

2.1.3塑料（台）板：应具有足够的强度。

塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。

2.1.4木制（台）板：其厚度应符合设计要求和施工验收规范的规定。

其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。

2.1.5其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。

2.2主要机具：2.2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋。

高凳等。

2.2.2手锤、錾子、剥线错、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。

2.3作业条件：2.3.1各种管路、盒子已经敷设完毕。

盒子收口平整。

2.3.2线路的导线已穿完，并已做完绝缘摇测。

2.3.3墙面的浆活、油漆及壁纸等内装修工作均已完成。

3操作工艺3.1工艺流程：3.2清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。

3.3结线：3.3.1一般结线规定：3.3.1.1开关结线：a同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。

b电器，灯具的相线应经开关控制。

c多联开关不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支连接。

3.3.1.2插座接线：a单相两孔插座有横装和竖装两种。

横装时，面对插座的右极接相线，左极接中性线；竖装时，面对插座的上极接相线，下极接中性线。

b单相三孔及三相四孔插座结线示意，见图3-69和图3-70保护接地线注意应接在上方。

c交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用。

d插座箱多个插座导线连接时，不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支线连接。

3.4安装开关、插座准备：先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。

开关、插座安装、灯具安装施工工艺

开关、插座安装、灯具安装施工工艺第一节施工准备1. 材料准备：根据设计要求及施工图纸，提前预订开关、插座、灯具所需材料，确保材料质量符合国家标准。

材料包括开关、插座、灯具、电线、电缆、胶粘剂、螺丝等。

2. 主要设备：电钻、螺丝刀、扳手、卷尺、水平尺、墨斗、裁刀等。

3. 作业条件：开关、插座、灯具安装施工前，应确保施工现场安全、整洁。

对基层进行处理，弹出中线，为施工提供基准。

第二节工艺流程基层处理→ 安装开关、插座→ 安装灯具→ 接线→ 检查验收第三节施工工艺1. 基层处理：（1）对基层进行清理，去除灰尘、油污、松动的旧开关、插座等。

（2）对基层进行修补，填补裂缝、孔洞等缺陷。

（3）打磨基层，确保基层平整、光滑。

2. 安装开关、插座：（1）根据设计要求，安装开关、插座，确保开关、插座平整、牢固。

（2）使用胶粘剂固定开关、插座，确保开关、插座与基层结合紧密。

（3）接线：将开关、插座与电线连接，确保接线牢固、无松动。

3. 安装灯具：（1）根据设计要求，安装灯具，确保灯具平整、牢固。

（2）使用螺丝固定灯具，确保灯具与基层结合紧密。

（3）接线：将灯具与电线连接，确保接线牢固、无松动。

4. 接线：（1）按照电路图接线，确保接线正确、无差错。

（2）检查接线是否牢固，无松动现象。

5. 检查验收：（1）对开关、插座、灯具进行全面检查，确保施工质量符合要求。

（2）对施工过程中发现的问题进行整改，直至达到设计要求。

第四节质量标准1. 主控项目：开关、插座、灯具安装施工平整、牢固；开关、插座、灯具与基层结合紧密；接线牢固、无松动。

2. 一般项目：施工过程中，确保施工工具干净、施工环境整洁；灯具表面无损伤、无明显色差。

第五节施工注意事项1. 严格遵守安全操作规程，确保施工人员安全。

2. 施工现场应保持整洁，防止环境污染。

3. 施工过程中，应采取措施降低噪音，减轻对周围环境的影响。

4. 施工废弃物应分类处理，严禁随意丢弃。
